GEBRUIKSAANWIJZING ASP 4 ATIKA

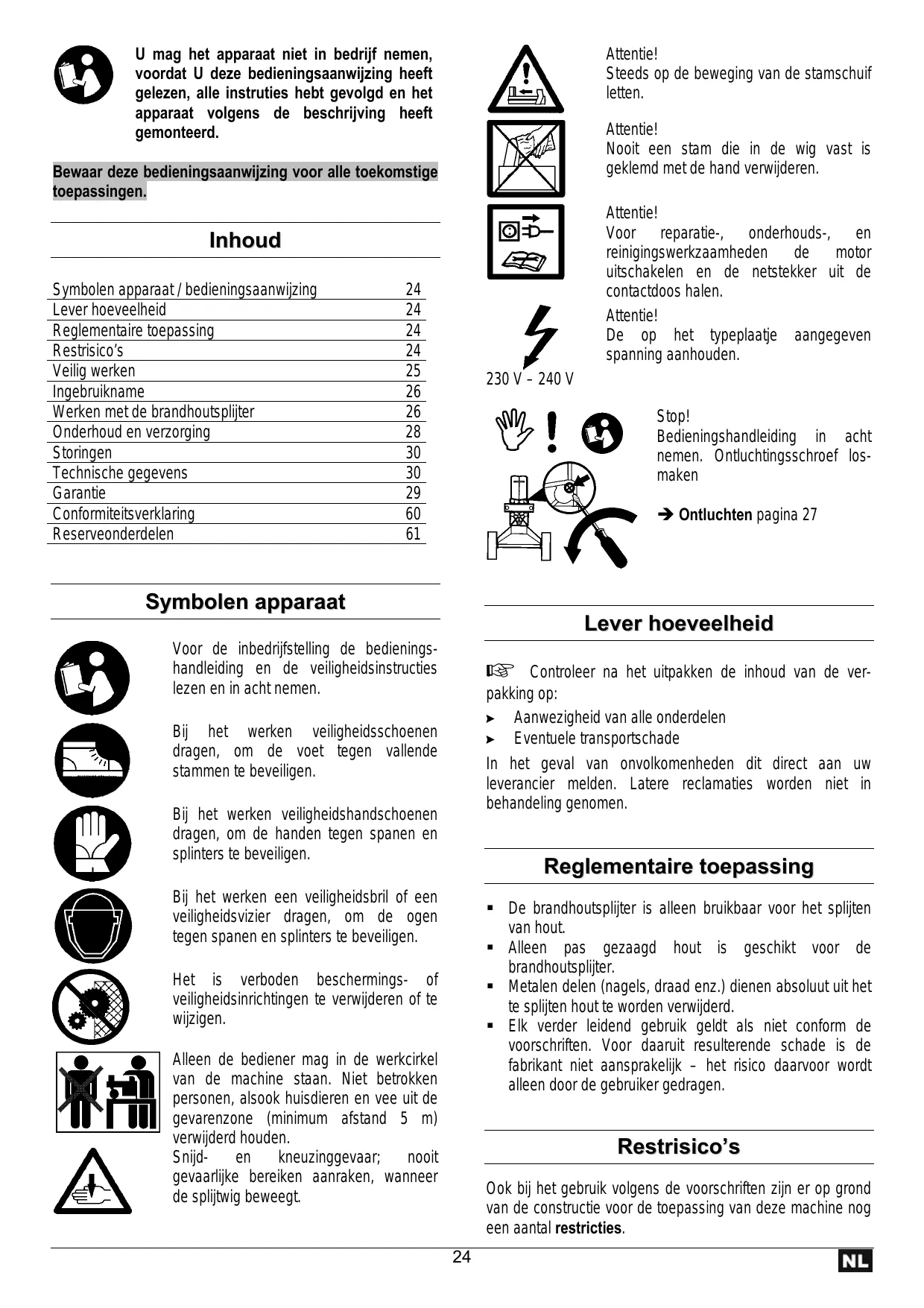

U mag het apparaat niet in bedrijf nemen, voordat U deze bedieningsaanwijzing heeft gelezen, alle instruties hebt gevolgd en het apparaat volgens de beschrijving heeft gemonteerd. Attentie! Steeds op de beweging van de stamschuif letten. Attentie! Nooit een stam die in de wig vast is geklemd met de hand verwijderen. Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen. Attentie! Voor reparatie-, onderhouds-, en reinigingswerkzaamheden motor uitschakelen en de netstekker uit de contactdoos halen. Attentie! De op het typeplaatje aangegeven spanning aanhouden. Inhoud Symbolen apparaat / bedieningsaanwijzing Lever hoeveelheid Reglementaire toepassing Restrisico’s Veilig werken Ingebruikname Werken met de brandhoutsplijter Onderhoud en verzorging Storingen Technische gegevens Garantie Conformiteitsverklaring Reserveonderdelen

230 V – 240 V Stop! Bedieningshandleiding in acht nemen. Ontluchtingsschroef losmaken Ontluchten pagina 27 Symbolen apparaat Lever hoeveelheid Voor de inbedrijfstelling de bedieningshandleiding en de veiligheidsinstructies lezen en in acht nemen. Controleer na het uitpakken de inhoud van de verpakking op: ! Aanwezigheid van alle onderdelen ! Eventuele transportschade Bij het werken veiligheidsschoenen dragen, om de voet tegen vallende stammen te beveiligen. In het geval van onvolkomenheden dit direct aan uw leverancier melden. Latere reclamaties worden niet in behandeling genomen. Bij het werken veiligheidshandschoenen dragen, om de handen tegen spanen en splinters te beveiligen. Reglementaire toepassing Bij het werken een veiligheidsbril of een veiligheidsvizier dragen, om de ogen tegen spanen en splinters te beveiligen. De brandhoutsplijter is alleen bruikbaar voor het splijten van hout. Alleen pas gezaagd hout is geschikt voor de brandhoutsplijter. Metalen delen (nagels, draad enz.) dienen absoluut uit het te splijten hout te worden verwijderd. Elk verder leidend gebruik geldt als niet conform de voorschriften. Voor daaruit resulterende schade is de fabrikant niet aansprakelijk – het risico daarvoor wordt alleen door de gebruiker gedragen. Het is verboden beschermings- of veiligheidsinrichtingen te verwijderen of te wijzigen. Alleen de bediener mag in de werkcirkel van de machine staan. Niet betrokken personen, alsook huisdieren en vee uit de gevarenzone (minimum afstand 5 m) verwijderd houden. Snijden kneuzinggevaar; nooit gevaarlijke bereiken aanraken, wanneer de splijtwig beweegt. Restrisico’s Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een aantal restricties.

Laat de machine niet zonder toezicht achter. Zorg dat uw werkomgeving op orde is. Rommel kan ongevallen veroorzaken. Overbelast de machine niet. U werkt beter en zeker met de juiste belasting van de machine. Werk alleen met alle veiligheidsvoorzieningen op de juiste wijze aangebracht. Verander niets aan de machine wat de veiligheid in gevaar kan brengen. Apparaat resp. onderdelen van het apparaat niet veranderen. Het apparaat mag niet met water worden afgespoten (bron van gevaar voor elektrische stroom). Machine niet in de regen laten staan. Niet in de regen met die machine werken. Als u de machine niet gebruikt moet u hem op een droge plaats, buiten het bereik van kinderen opslaan. Schakel de machine uit en neem de steker uit het stopcontact bij: − Reparatiewerkzaamheden − Onderhouds- en reinigingswerkzaamheden − Transport van de machine − Het verlaten van de machine (ook voor een korte tijd). Onderzoek de machine op eventuele beschadigingen. − Voor het verdere gebruik van de machine moeten alle veiligheidsvoorzieningen gecontroleerd worden op de juiste montage en het goed functioneren. − Controleer of delen van de machine beschadigd resp. defect zijn. Alle delen moeten juist gemonteerd zijn en goed functioneren om de machine correct te laten werken. − Beschadigde bescherminrichtingen en delen moeten, indien noodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden. Met uitzondering indien in de gebruiks-aanwijzing anders aangegeven. − Beschadigde of onleesbare veiligheidsstickers dienen te worden vervangen. De restricties kunnen geminimaliseerd worden wanneer de veiligheids-, gebruiks-, gezondheids- en onderhoudsvoorschriften nauwkeurig in acht genomen worden. Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen. Geïgnoreerde over het hoofd geziene veiligheidsmaatregelen kunnen leiden tot letsels voor de bediener of tot beschadiging van eigendom. Gevaar door stroom door het niet juist aansluiten van de aansluitdraden. Het aanraken van onder spanning staande delen bij een geopende elektrische delen. Verder kunnen er ondanks alle genomen maatregelen niet zichtbare restricties bestaan. Veilig werken Lees en volg de onderstaande aanwijzingen, de voorschriften te voorkoming van ongevallen en de algemene veiligheidsvoorschriften op, om u zelf en anderen tegen verwondingen te beschermen.

Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door. Bewaar deze veiligheidsvoorschriften goed. Maak u voor gebruik met het apparaat vertrouwd, met behulp van de bedieningshandleiding. Gebruik de machine alleen waar hij voor gemaakt is (zie het betreffende hoofdstuk en “Werken met de brandhoutsplijter”). Zorg voor een stabiele en uitgebalanceerde houding. Neem een werkpositie in, die zich achter de schuif in het bereik van de bedieningshendels ligt. Ga nooit in het bereik van de splijtwig staan. Ga nooit op de machine staan. Wees oplettend. Let er op, wat u doet. Werk verstandig. Gebruik het toestel niet: − wanneer u vermoeid bent. − onder invloed van drugs, alcohol of medicijnen staat, die uw oordelingsvermogen kunnen beïnvloeden. Draag tijdens het werken − veiligheidsbril of veiligheidsvizier − veiligheidshandschoenen − gehoorsbeschermers − veiligheidsschoenen met stalen tippen Draag geschikte werkkleding: − geen wijde kleding of sieraden (zij kunnen door beweeglijke delen worden gegrepen) De bedienende persoon is binnen het arbeitsbereik van de machine verantwoordelijk ten opzichte van derden. Kinderen en jongeren van minder dan 18 jaren mogen de machine niet bedienen. Kinderen dienen uit de buurt van het apparaat te worden geweerd. Zet het toestel nooit aan, terwijl niet betrokken personen in de buurt zijn. Elektrische veiligheid Uitvoering van de aansluitleiding volgens de IEC 60245 (H 07 RN-F) norm met een aderdiameter van minimum ⇒ 2,5 mm² bij een kabellengte tot max. 10 m. Gebruik nooit aansluitleidingen die langer dan 10 m zijn. Langere aansluitleidingen veroorzaken een daling van de spanning. De motor bereikt zijn maximum vermogen niet meer, de functie van de machine wordt gereduceerd. Bij het leggen van de aansluitleiding erop letten dat deze niet gekneusd of geknikt wordt en dat de stekerverbinding niet nat wordt. Gebruik de kabel niet voor doeleinden warvoor hij niet geschikt is. Bescherm de kabel tegen hitte, olie of scherpe randen. De steker niet met de kabel uit het stopcontact trekken. Controleer de verleng kabel regelmatig op beschadigingen en vervang hem als hij beschadigd is. Gebruik geen defecte kabels. Gebruik alleen toegestane en gemerkte verleng-kabels.

Alleen personen van meer dan 18 jaren, die de bedieningshandleiding hebben gelezen en begrepen mogen de machine bedienen. Draag uw beschermuitrustingen (veiligheidsbril/-vizier, handschoenen, veiligheidsschoenen), om u tegen mogelijke letsels te beschermen. Splijt nooit stammen, die nagels, draad of andere voorwerpen bevatten. Reeds gespleten hout en houtspaanders veroorzaken een gevaarlijk werkterrein. Er bestaat gevaar voor struikelen, uitglijden of vallen. Houd uw werkplek steeds opgeruimd. Leg bij ingeschakelde machine nooit uw handen op bewegende delen van de machine. Bewaar een veiligheidsafstand van de houtstam, de schuif en de splijtwig, om uw handen tegen letsels te beschermen. Splijt alleen hout, dat aan de max. te verwerken lengte van 370 mm voldoet. Maak geen geknutselde elektrische aansluitingen. Veiligheidsvoorzieningen nooit overbruggen of buitenwerking stellen. Elektrische aansluitingen of reparaties mogen alleen door een erkend bedrijf of een erkende reparatiewerkplaats uitgevoerd worden. De plaatselijke voorschriften moeten opgevolgd worden. Reparaties aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden. Alleen de originele toebehoren en onderdelen gebruiken. Bij het gebruik van niet originele onderdelen kunnen risico’s voor de gebruiker ontstaan. De fabrikant kan niet aansprakelijk gesteld worden voor ongevallen hierdoor ontstaan. Ingebruikname Opstellen Voor een aangename werkpositie, plaats de brandhoutsplijter op een 60 – 75 cm hoog werkblad. Overtuigt u zich er van, dat het apparaat compleet en volgens voorschrift is gemonteerd. Controleer voor ieder gebruik − Aansluitleidingen op defecte plaatsen (scheuren, sneden o. d.) − de machine op enventuele beschadigingen − of alle schroeven goed zijn vastgedraaid het hydraulisch systeem op lekkages

Blokkeer de wielen met keilen, om een rollen tijdens het werken te vermijden. Let er op, dat de werkplek de volgende voorwaarden vervult: − slipbestendig − vlak − geen struikelgevaren − voldoende lichtomstandigheden Aansluiting op het net Vergelijk de netspanning met de spanning (bijv. 230 V) die op het type plaatje is aangegeven. Sluit de machine volgens de voorschriften en op een geaard stopcontact aan. Gebruik verleng kabel met voldoende diameter Sluit de machine aan via een Fi-veiligheidsschakelaar (differentiaaluitschakelaar) met 30 mA.

Gebruik de machine niet in de buurt van aardgas, benzinegoten of andere licht ontvlambare materialen. Wat kan ik splijten? Maten van de te splijten stammen Lengte van het hout: Diameter van het hout: Beveiliging: 16 A max. 370 mm 50 – 250 mm De diameter van het hout is een aanbevolen richtwaarde, omdat: − dun hout kan moeilijk te splijten zijn, wanneer het knoestgaten bevat of de vezels te sterk zijn. − dikker hout met meer dan ∅ 250 mm kan worden gespleten, wanneer de vezels glad en los zijn. Hydraulisch systeem Gebruik de machine nooit, wanneer een gevaar door hydraulische vloeistof bestaat. Zorg ervoor dat de machine en de werkplek zuiver zijn en er geen olievlekken aanwezig zijn. Gevaar voor uitglijden en brand! Controleer regelmatig, of voldoende hydraulische olie in het reservoir is (zie onderhoud en verzorging) Inhoud: 2,6 liter Splijt geen groene stammen. Droge, opgeslagen stammen kunnen veel beter worden gespleten en veroorzaken niet zo vaak een vast vreten dan groen (nat) hout. Bediening L Werken met de brandhoutsplijter Tweehandige werking

1. Druk op de IN-/UIT-schakelaar op de elektromotor. Wacht

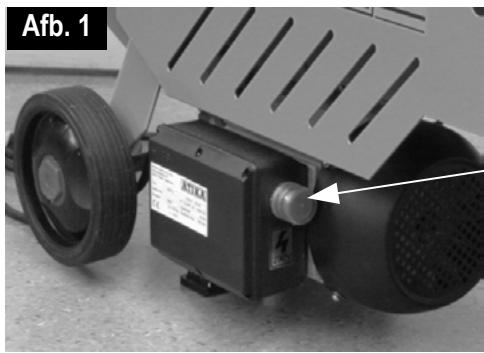

een paar seconden, zodat de motor zijn eindtoerental bereikt en de druk in de hydraulische pomp wordt opgebouwd – afb. 1. aanvullende VEILIGHEIDSINSTRUCTIES De houtsplijter mag slechts door één enkele persoon worden bediend.

2. Druk beide bedieningshendels gelijktijdig naar onder –

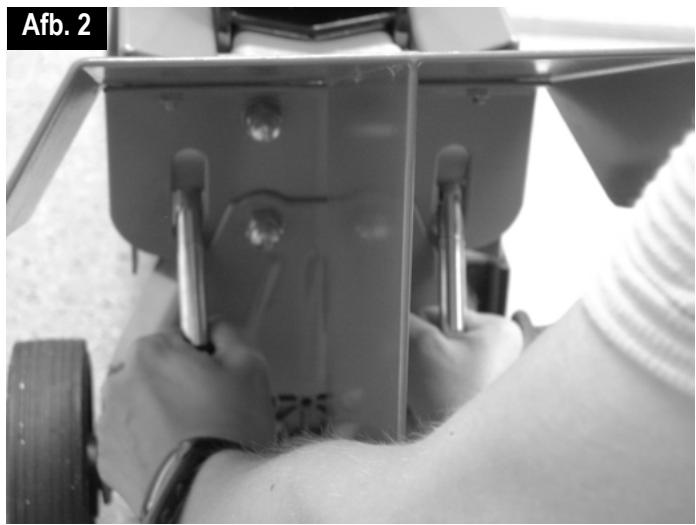

afb. 2. De stamschuif drukt de stam tegen de splijtwig. De stam wordt gespleten.

3. Laat de bedieningshendels los, de stamschuif beweegt

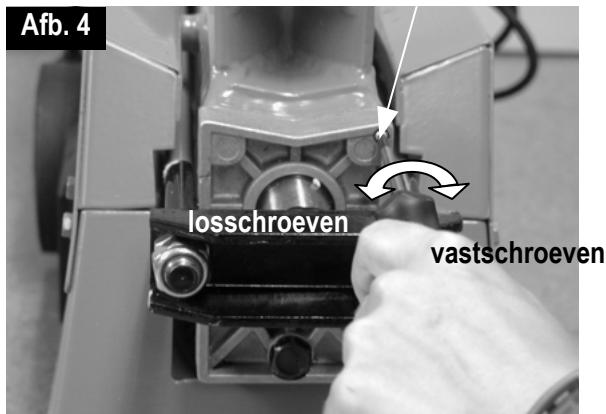

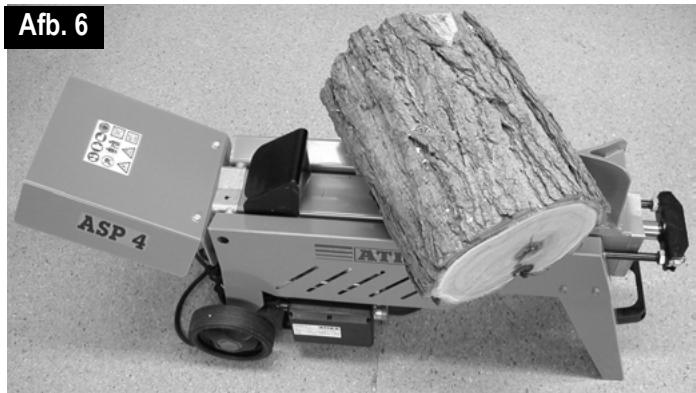

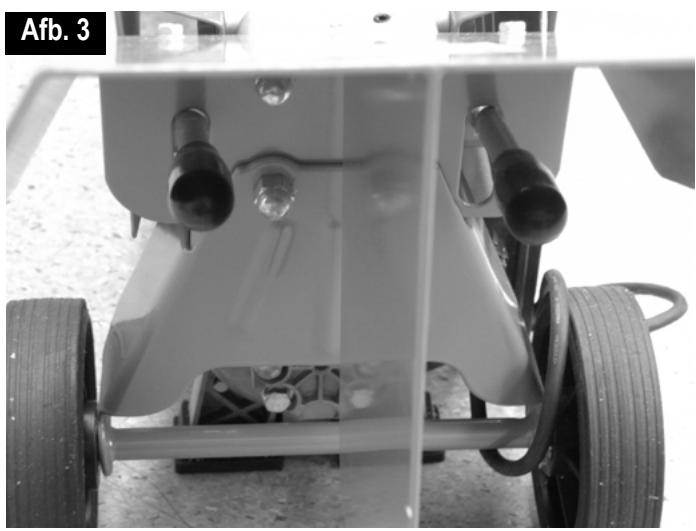

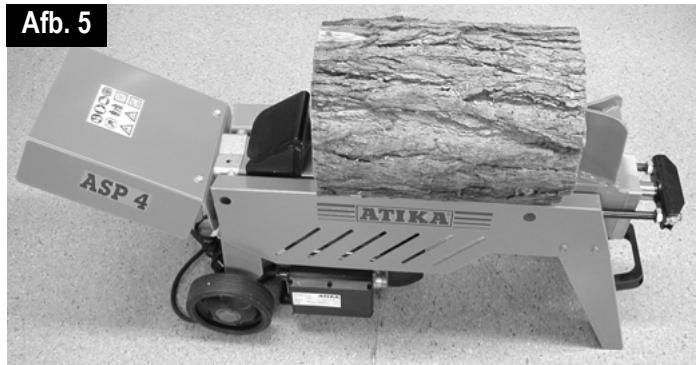

terug naar de uitgangspositie – afb. 3. Ontluchten Schroef de ontluchtingsschroef 3 – 4 omwentelingen los – afb. 4. Schroef de schroef eerst weer vast, wanneer u het houtsplijten heeft beëindigd. Ontluchtingsschroef Afb. 4 Afb. 1 IN-/UITschakelaar losschroeven vastschroeven Afb. 2 Hout splijten: Leg de stammen steeds in de lengte en vlak op het hoofdframe van de splijter. De stam dient door de stamleiplaten te worden omsloten. Afb. 5. Afb. 5 Afb. 3 Leg de stam nooit schuin op het hoofdframe. Afb. 6 Afb. 6 Let er steeds op, dat de splijtwig en de stamschuif de uiteinden van de stam verticaal kunnen grijpen. Splijt nooit twee stammen in één werkcyclus. Nooit hout tijdens het werkproces bijleggen of vervangen. Bijzondere instructies voor het splijten: Voorbereidingen: Bereid het te splijten hout voor op de maximum te verwerken afmetingen (370 mm lang, ∅ 50 – 250 mm) en let er op, dat het hout recht is gezaagd. Legen het hout zodanig klaar aan de houtsplijter, dat er geen gevaar voor u bestaat (struikelgevaar). L Nooit door het in stand houden van de druk gedurende meerdere seconden een splijten van een stam proberen te dwingen. Dit kan leiden tot beschadigingen aan de machine. Positioneer de stam opnieuw op het hoofdframe en herhaal het splijtproces of leg de stam opzij.

Hoe wordt een vastgeklemde stam losgemaakt? Onderhoud en verzorging

1. Laat beide bedieningselementen los, zodat de stamschuif

2. Leg een driehoekige houten spie onder de stam, schuif de

stamschuif uit zodat deze de spie onder de vastgeklemde stam drukt.

3. Wanneer de stam niet loskomt, herhaalt u het proces met

een grotere spie. Voor onderhouds- en reinigingswerkzaamheden de netstekker uit de contactdoos halen. Draag veiligheidshandschoenen om letsels aan de handen te vermijden. Bij het losmaken nooit op de vastgeklemde stam hameren of de handen aan de stam houden. Vraag geen tweede persoon om hulp. Probeer de stam niet vrij te krijgen door er met gereedschap op te slaan, dit kan leiden tot een breuk van het motorblok.

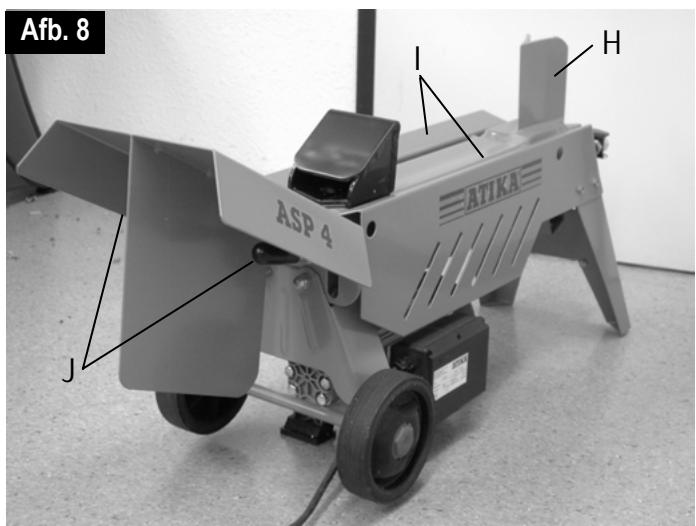

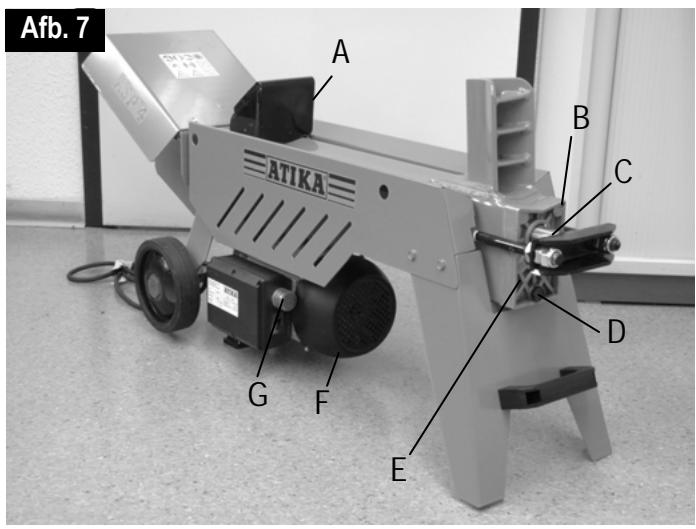

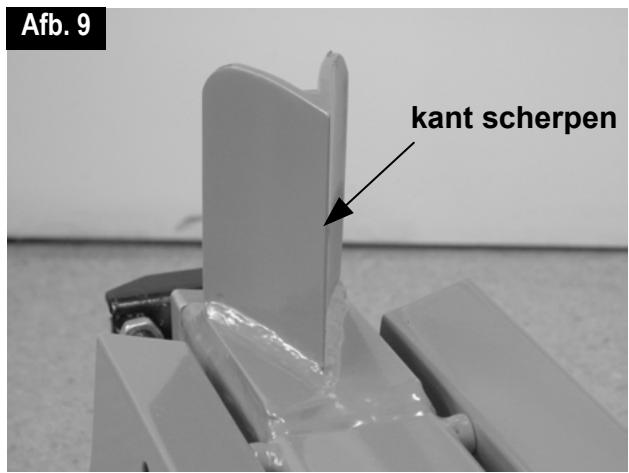

Einde van het werk: Voor u op de IN-/UIT-schakelaar van de elektromotor op de machine drukt, dient u er op te letten, dat de stamschuif terug naar de uitgangspositie is bewogen. Haal dan de netstekker uit de contactdoos. Schroef de ontluchtingsschroef weer vast. Afb. 4. Onderhouds- en verzorgingsinstructies in acht nemen. Afb. 7 Neem het onderstaande in acht om de functionaliteit van de brandhoutsplijter te behouden: Reinig de machine grondig na het beëindigen van het werk. Verwijder harsresten. Olie de zuigerstang (afb. 7) regelmatig in met een milieuvriendelijke sproeibare olie. Oliepeil controleren c.q. olie wisselen. Splijtwig scherpen Na lange bedrijfsduur of bij verminderd splijtvermogen, de splijtwig scherpen met een fijne vijl (bramen verwijderen). Afb. Afb. 9

Hoe controleer ik het oliepeil? Afb. 8

1. De stamschuif dient in de uitgangspositie terug bewogen

2. Kantel de houtsplijter zo, dat de vulopening naar boven

Stamschuif Ontluchtingsschroef Zuigerstang Oliepeilstaaf Cilinderdeksel

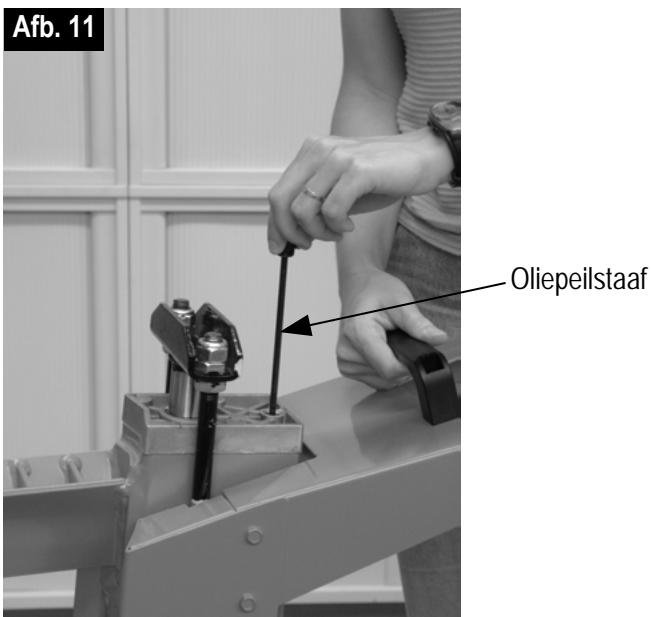

Elektromotor IN-/UIT-schakelaar Splijtwig Stamleiplaten Bedieningshendels Voor het kantelen en vasthouden van de houtsplijter is een tweede persoon noodzakelijk. Schroef de oliepeilstaaf uit – afb. 11. Let bij het uitnemen op de oliedichting. Reinig de oliepeilstaaf en de oliedichting. Steek de peilstaaf weer tot aan de aanslag in de opening. Trek de oliepeilstaaf er weer uit. Wanneer het oliepeil tussen beide merkstrepen ligt is er voldoende olie in het reservoir. Wanneer het oliepeil onder de onderste merkstreep ligt, dient met behulp van een zuivere trechter olie te worden bijgevuld. onderste merkstreep

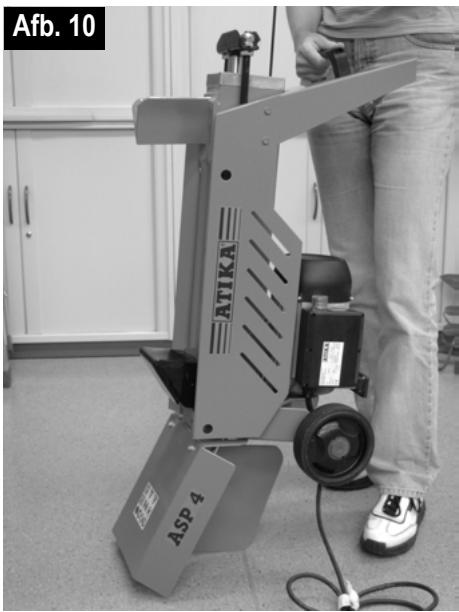

5. Kantel dan de houtsplijter zo, dat de vulopening naar

boven wijst – afb. 10.

7. Controleer de oliedichting. Deze dient bij beschadigingen

te worden vervangen. Oliedichting

8. Schroef de oliepeilstaaf weer vast.

Attentie! Om beschadigingen aan de oliedichting en de schroefdraad van het cilinderdeksel te vermijden, de schroefniet te vast schroeven.

Voor het kantelen en vasthouden van de houtsplijter is een tweede persoon noodzakelijk. Vul de nieuwe hydraulische olie (2,6 liter) met behulp van een zuivere trechter in de machine. Reinig de oliepeilstaaf en de oliedichting. Controleer de oliedichting. Deze dient bij beschadigingen te worden vervangen. Schroef de oliepeilstaaf weer vast. Attentie! Om beschadigingen aan de oliedichting en de schroefdraad van het cilinderdeksel te vermijden, de schroef niet te vast schroeven. Verwijder de oude olie volgens de voorschriften (verzamelpunt voor oude olie in uw buurt). Het is verboden, de oude olie in de grond af te laten of met afval te mengen.

Hydraulische olie Voor de hydraulische cilinder bevelen wij de volgende hydraulische oliesoorten aan: Shell Tellus T 22 Aral Vitam Gf 22 BP Energol HLP 22 Mobil DTE 11 of gelijkwaardige olie Afb. 11 Gebruik geen andere oliesoorten. Het gebruik van andere oliesoorten beïnvloedt de functie van de hydraulische cilinder. Oliepeilstaaf Garantievoorwaarden

• Wij aanvaarden 2 jaare garantie vanaf leverung van het apparaat vanuit het magazijn van de handelaar en voor gebreken die zijn opgetreden door materiaal- resp. Fabricagefouten.
• Voor schade die ontstaat door onvakkundige behandeling of onvoldoende verpakking bij het terugzenden van de apparaten c.q. het niet-inachtnemen van bedienigshandleiding, uijn aanspraken op garantie ook tijdens de garantieperiode uitgesloten.
• Gebrekkige onderdelen dienen vrijn van porto- resp. Vrachtkosten an onze fabriek te worden opgestuurd. De beslissing i. v. m. een gratis levering van vervangende onderdelen ligt bij ons.
• De garantie geldt niet voor de normale slijtage van splijtwig, hydraulische olie, geleidingen, dichtingen en loopwielen.
• Noodzakelijke garantieewerkzaamheden worden door ons uitgevoerd. Het verhelpen van de schade door een andere firma dient uitgedrukklijk door ons te worden goedgekeurd.
• Alleen indien orginele reserveonderdelen worden gebruikt, bieden wij garantie.
• Wijzingen die de technische vooruitgang dienen., houden wij bij ons. Wanneer hoef ik de olie te wisselen? Eerste oliewisseling na 50 bedrijfsuren, daarna alle 250 bedrijfsuren of 1 x jaarlijks. Olie wisselen:

1. De stamschuif dient in de uitgangspositie terug bewogen

2. Plaats een recipiënt, die minimum 4 liter olie kan opnemen

onder de houtsplijter.

3. Schroef de oliepeilstaaf uit. Let bij het uitnemen op de

Mogelijke storingen Probleem Mogelijke oorzaak Oplossing ⇒ Stam is niet correct gepositioneerd ⇒ Positioneer de stam opnieuw ⇒ Stam overschrijdt de toegelaten ⇒ Stam op de toegelaten afmetingen afmetingen of het hout is te hard voor zagen het vermogen van de machine ⇒ Splijtwig splijt niet ⇒ Splijtwig scherpen, op bramen en inkervingen controleren ⇒ Olielek ⇒ Leg een stuk karton onder de houtsplijter om het lek te vinden. Om het probleem op te lossen neemt u contact op met de fabrikant of een door hem genoemde firma. ⇒ Hydraulische druk te laag ⇒ Oliepeil controleren; indien noodzakelijk olie bijvullen. Probleem kan niet worden opgelost, gelieve contact op te nemen met de fabrikant of een door hem genoemde firma. ⇒ Verkeerde aansluitleiding (langer dan ⇒ Correcte aansluitleiding gebruiken 10 m of te kleine aderdiameter) Stamschuif schuift slingerend of met ⇒ Lucht in de kringloop ⇒ Ontluchtingsschroef openen hevige trillingen uit ⇒ Oliepeil controleren; indien noodzakelijk olie bijvullen. Probleem kan niet worden opgelost, gelieve contact op te nemen met de fabrikant of door hem genoemde firma. Stamschuif schuift niet uit ⇒ Hydraulische pomp defect ⇒ Om het probleem op te lossen neemt u contact op met de fabrikant of een door hem genoemde firma. Motor loopt niet aan ⇒ Netspanning ontbreekt ⇒ Zekering controleren (16 A) ⇒ Aansluitkabel defect ⇒ Aansluitkabel vervangen c.q. door een elektricien laten controleren ⇒ Elektromotor defect ⇒ Om het probleem op te lossen neemt u contact op met de fabrikant of een door hem genoemde firma. Olielek aan de oliepeilstaaf ⇒ Oliedichting aan de peilstaaf ondicht ⇒ Oliedichting uitwisselen Stam wordt niet gespleten (te weinig splijtvermogen) Technische gegevens Splijtkracht Lengte van het hout Diabeter van het hout Splijtlengte Diameter zuigerstang Hydraulische olie (max.) Vermogen van de elektromotor (opnamevermogen) Aansluiting Toerental Afmetingen Gewicht 40 kN (4 t) 370 mm 50 – 250 mm 300 mm 30 mm 2,6 liter P1 = 1500 W ( S1-100 % ) 230 V ~ 50 Hz 2850 min -1 lengte 1115 x breedte 320 x hoogte 470 mm 45 kg
