GEBRUIKSAANWIJZING ASP 11 N ATIKA

U mag het apparaat niet in bedrijf nemen, voordat u deze gebruiksaanwijzing heeft gelezen, alle instructies hebt gevolgd en het apparaat volgens de beschrijving heeft gemonteerd. Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen. Inhoud Conformiteitsverklaring 1 Reserveonderdelen/Beschriving van het toestel 3 Levering 6 Montage 9 Symbolen 121 Reglementaire toepassing 122 Restrisico's 122 Veilig werken 122 Transportinstructies 123 Opstellen 123 Vôér de eerste ingebruikname 124 Tanken 124 Ingebruikname 125 Werken met de brandhoutsplijter 125 Onderhoud en verzorging 128 Onderhoudsschema 131 Opslag 131 Storingen 131 Technische gegevens 132 Garantie 132 Symbolen apparaat Voor de inbedrifstelling de bedienings- handleiding en de veiligheidsinstructies lezen en in achtnemen. FE Vé6r reparatie., onderhouds- en ie) reinigingswerkzaamheden de motor 227 _| stopzetten en de bougiesteker trekken. Fa I ]Gevaar voor snijwonden en beknellng, ï grijp nooït in gevarenzones wanneer het splijtmes beweegt. Gevaar van een vergiftiging door “@. Koolmonoxyde. VAN SH M, | De motor niet in gesloten ruimten starten of ramen geopend zijn. Waarschuwing voor hete opperviakken. Gevaar voor verbranding. " Raak geen hete motordelen aan. Deze En blijven ook na het uitschakelen van de machine voor korte tid heet. an) laten draaien, zelfs wanneer de deuren en © . Alleen de bediener mag in de werkcirkel van À-fi de machine staan. Niet betrokken personen, alsook huisdieren en vee uit de gevarenzone {minimum afstand 5 m) verwijderd houden. Geluidsbescherming dragen. © Bij het werken een veiligheidsvizier dragen, om de f_ ogen tegen spanen en splinters te beveiligen. om de handen tegen spanen en splinters te LE 4 beveiligen. (u TN Bij het werken veiligheidsschoenen dragen, om de D vallende stammen te beveiligen. >< Houd uw werkplek in orde! Wanorde kan LV. ÿ ongevallen tot gevolg hebben. Olie is licht ontvlambaar en kan exploderen. Roken en open vuur verboden. O Bi) het werken veiligheidshandschoenen dragen, Verwijder de oude olie volgens de voorschriften (verzamelpunt voor oude olie in uw buurt). Het is verboden, de oude olie in de grond af te laten of met afval te mengen. verboden beschermings- of

Richt steeds uw volledige opmerkzaamheid op de beweging van het splijtmes. Verwijder vastgeknelde stammen niet met uw handen. Houd het werkstuk tidens het kloven vast met de klembekken. Benzinekraan gesloten OFF Mi ) Benzinekraan geopend ON Geschwindigkeitsstufe MIN. Æ —à æ Snelheidsniveau MAX. La Bedrifspositie 1 IRUN Startpositie CHOKEÏ | 14 RON CHOKEN Motor uitgeschakeld OFF Motor ingeschakeld ON En | T1

Symbolen bedieningsaanwijzing AN Dreigend gevaar of gevaarlijke situatie. Het niet opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben. (@) Belangrijke aanwijzing voor het vakkundig gebruik van de machine. Het niet opvolgen van deze aanwizingen kan storing aan de machine veroorzaken. & Gebruiksaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten. v2 Montage, gebruik en onderhoud van de machine. Hier wordt precies uitgelegd wat u moet doen. 1,12, Passend afbeeldings-nr. bij de tekst = Onoplettendheid, het niet aanhouden van de veiligheidsvoorschriften en onreglementair gebruik kunnen door het bewegende splitmes tot verwondingen aan hand of vingers leiden. = Elektrische slag bij contact met de bougiesteker bi draaiende motor. “ Gevaar van verbrandingen bij contact met hete onderdelen. “_ Gevaar van een koolmonoxidevergiftiging bi gebruik van het apparaat in gesloten of slecht geventileerde ruimten. = Vermindering van het gehoor bij langdurig werken zonder gehoorbescherming. Verder kunnen er ondanks alle genomen maatregelen niet zichtbare restricties bestaan. Reglementaire toepassing Veilig werken “ De brandhoutspliter is alleen bruikbaar voor het spliten van hout. " Alleen pas gezaagd hout is geschikt voor de brandhoutsplijter. =" Vreemde voorwerpen (spijkers, draad, beton enz.) moeten absoluut uit het te spliten hout worden verwijderd. =“ Totde reglementaire toepassing behoort ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en het opvolgen van de veiligheidsvoorschriften van de fabrikant. =" Alle verdere toepassingen gelden als onreglementair. Voor de hieruit voortvloeiende schade is de fabrikant niet aansprakeljk - de aansprakelijkheid is alleen voor de gebruiker. =" Eigenmachtige verbouwingen aan de machine sluiten een aansprakeljkheid van de fabrikant voor hieruit voortvloeiende schade van eenieder soort uit. " Deze machine mag alleen voorbereidt, gebruikt en onderhouden worden door personen die met de machine vertrouwd zijn en goed ingelicht zin over de risico's. Reparaties mogen alleen door de fabrikant of geautoriseerde werkplaatsen uitgevoerd worden. Restrisico’s À Ook bi het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een aantal restricties. De restricties kunnen geminimaliseerd worden, wanneer de veiligheids-, gebruiks-, gezondheid- en onderhoudsvoor- schriften nauwkeurig in acht genomen worden. Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen. " Geïgnoreerde of over het hoofd geziene veiligheidsmaatregelen kunnen leiden tot letsels voor de bediener of tot beschadiging van eigendom. À Lees en volg de onderstaande aanwijzingen, de voorschriften ter voorkoming van ongevallen en de algemene veiligheidsvoorschriften op, om u zelf en anderen tegen verwondingen te beschermen. © Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door. ©) Bewaar deze veiligheidsvoorschriften goed. =" Wees oplettend. Let op dat, wat u doet. Ga met vgerstand te werk. Gebruik het toestel niet, wanneer u moe bent of onder de invioed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bi het gebruik van het toestel kann tot ernstige verwondingen leiden. = Maak u voor gebruik met het apparaat vertrouwd, met behulp van de gebruiksaanwizing. =“ Gebruik de machine alleen waar hi voor gemaakt is (zie het betreffende hoofdstuk en ‘“Werken met de brandhoutsplijter"). = Zorg voor een stabiele en uitgebalanceerde houding. = Neem een werkhouding aan, die zich binnen het bereik van de bedieningsgrepen bevindt. = Ga nooitop de machine staan. =“ Draag tijdens het werken — _ veiligheidsvizier — _ veiligheidshandschoenen — _ gehoorsbeschermers — _ veiligheidsschoenen met stalen tippen = Draag geschikte werkkleding: — geen wijde kleding of sieraden (zj kunnen door beweeglijke delen worden gegrepen) “ De bedienende persoon is binnen het arbeidsbereik van de machine verantwoordelik ten opzichte van derden. = Kinderen en jongeren van minder dan 18 jaren mogen de machine niet bedienen. = Kinderen dienen uit de buurt van het apparaat te worden geweerd. “_Zethettoestel nooit aan, terwijl niet betrokken personen in de buurt zijn. “_ Laat de machine niet zonder toezicht achter.

Zorg dat uw werkomgeving op orde is. Rommel kan ongevallen veroorzaken. Overbelast de machine niet. U werkt beter en zeker met de juiste belasting van de machine. Werk alleen met alle veiligheidsvoorzieningen op de juiste wijze aangebracht. Verander niets aan de machine wat de veiligheid in gevaar kan brengen. Apparaat resp. onderdelen van het apparaat niet veranderen. Het apparaat mag niet met water worden afgespoten. Machine niet in de regen laten staan. Niet in de regen met die machine werken. Als u de machine niet gebruikt moet u hem op een droge plaats, buiten het bereik van kinderen opslaan. Schakel de machine uit en neem de bougiesteker trekken bij: — _reparatiewerkzaamheden — onderhouds- en reinigingswerkzaamheden — bij storingen ( — transport en opslag FA - het verlaten van de machine (ook voor += een korte tijd). Onderzoek de machine op eventuele beschadigingen. — Voor het verdere gebruik van de machine moeten alle veiligheidsvoorzieningen gecontroleerd worden op de juiste montage en het goed functioneren. — Controleer of alle bewegende delen van de machine goed functioneren en niet klemmen of beschadigd zijn. Alle delen moeten juist gemonteerd zijn en goed functioneren om de machine correct te laten werken. — Beschadigde bescherminrichtingen en delen moeten, indien noodzakelik, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden. Met uitzondering indien in de gebruiksaanwijzing anders aangegeven. - Beschadigde of onleesbare dienen te worden vervangen. veiligheidsstickers Veilige omgang met brandstoffen

Brandstoffen en brandstofdampen zijn brand- gevaarlijk en kunnen bij het inademen en op de huid ernstig letsel veroorzaken. Bij de omgang met brandstof is daarom voorzichtigheid geboden en moet er voor een goede ventilatie gezorgd worden. Schakel véér het tanken van de machine de motor uit en laat het apparaat afkoelen. Bij het tanken niet roken en open vuur vermijden. Draag handschoenen bij het tanken. Tank niet in gesloten ruimtes (explosiegevaar). Let erop dat u geen brandstof of olie morst. Reinig de machine direct, als u brandstof of olie hebt gemorst. Trek onmiddellik andere kleren aan, als u brandstof of olie over uw kleding gemorst hebt. Let erop dat er geen brandstof in de grond terechtkomt. Sluit de tankdop na het tanken weer zorgvuldig en let erop dat de tankdop tidens het gebruik van de zaag niet loskomit. = Controleer of het tankdeksel en de benzineleidingen dicht zijn. Bij lekkages mag u het apparaat niet in gebruik nemen. “ Transporteer en bewaar brandstoffen alleen in hiervoor toegestane en gemarkeerde reservoirs. = Houd kinderen uit de buurt van brandstoffen. -_ Transporteer en bewaar brandstoffen niet in de buurt van brandbare of licht ontvlambare stoffen, vonken of open VuUr. - Ga v66r het starten van het apparaat minimaal drie meter bij de tankplaats vandaan staan. PAN Reparaties aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden. Allen de originele onderdelen gebruiken. Bij het gebruik van niet originele onderdelen kunnen risico's voor de gebruiker ontstaan. De fabrikant kan niet aansprakelijk gesteld worden voor ongevallen hierdoor ontstaan. Transport-instructies À Het splitmes voor elk transport / standplaatswissel helemaal omlaag brengen. Voor het transport pakt u de beugel met één hand vast en kantelt de houtsplijter iets naar u toe. In deze stand kan de spliter probleemloos worden getransporteerd. Om een vrijkomen van olie bij het Transportband

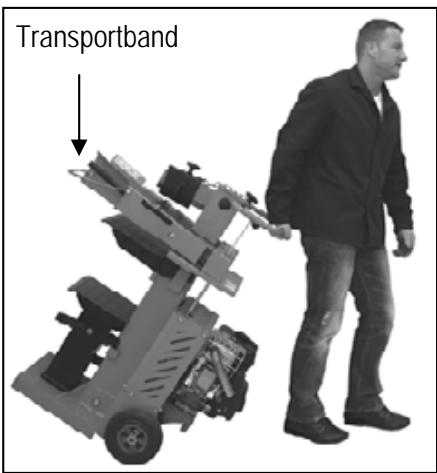

transport t voorkomen, moet de deksel van de olietank vast dichtgeschroefd zin. Vôôr iedere standplaatswissel © het apparaat uitschakelen, bougiesteker verwijderen en brandstofkraan sluiten. Voor aanvang van iedere transport œ het apparaat uitschakelen, bougiesteker verwijderen, brandstofkraan sluiten en de motor laten afkoelen. © de brandstoftank ledigen, om een overlopen van brandstof te voorkomen. het apparaat in of op een voertuig tegen verschuiven zekeren. Opstellen Let er op, dat de werkplek de volgende voorwaarden vervult: — slipbestendig

— Vliak — _ geen struikelgevaren —_ voldoende lichtomstandigheden VAN Gebruik de machine niet in de buurt van aardgas, benzinegoten of andere licht ontvlambare materialen. Vôér de eerste ingebruikname © De machine wordt niet met benzine of olie gevuld geleverd. Vul de hakselaar zoals onder Tanken” is beschreven. Tanken Olie œ Maak gebruik van een hoogwaardige olie met de classificatie ,SF, SG, SH, SJ “of hoger. æ Samen met de geadviseerde olie zijn geen bijzondere toevoegsels vereist. _Meng de olie niet met benzine.

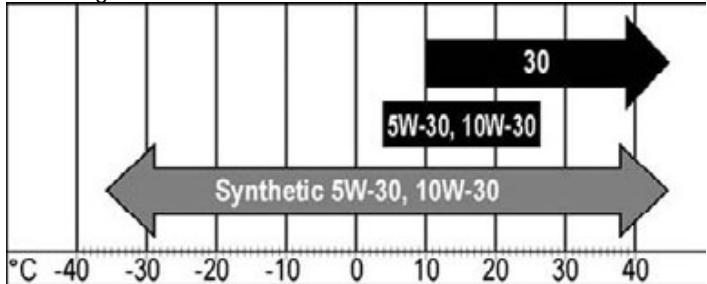

Synthetic 5W-30, 10W-30 PC -40 -30 -20 -10 0 10 20 30 40 © Luchtgekoelde motoren draaien heter dan motoren van motorvoertuigen. Bi gebruik van niet-synthetische meerbereiksolies (5W-30, 10W-30 enz) bi temperaturen over 4°C komt het tot een hoger verbruik aan olie dan normaal. Het oliepeil moet vaker worden gecontroleerd. © Wordt de motor onder 4°C ingezet, moet synthetische olie worden toegepast, omdat het anders tot motorschade komt. © Wordt olie SAE 30 onder 10°C toegepast, komt het tot een zware start en tot mogelijke beschadigingen aan de motor door onvoldoende smering. Oliecapaciteit: 0,6 | Olie bijvullen

1. Verwijder de deksel van de olie-invulschroef (33). | 1

2. Vul de olie langzaam in de opening.

3. Draai de olie-invulschroef vast.

4. Wis de olie-achterstanden/verontreinigingen weg.

Oliepeilcontrole 1 Verwijder de deksel van de olieinvul- schroef (33) en oliepeil controle. MIN MAX

Benzine Bij de omgang met benzine en olie is extra waakzaamheid geboden. Rook en open vuur is niet toegestaan (explosiegevaar).

@ schone, verse, loodvrije benzine met een minimumoctaangetal van 85 Vul de tank niet met loodhoudende benzine, diesel of andere niet-toegestane brandstoffen. æ Gebruik geen benzine met een octaangetal lager dan 85 ROZ. Dit kan tot ernstige beschadiging van de motor leiden. æ _ Wanneer u constant met een hoog toerental werkt, moet u benzine met een hoger octaangetal gebruiken. æ Om mileutechnische redenen wordt het gebruik van loodvrije benzine aanbevolen. Benzine opslaan Brandstoffen zijn maar beperkt houdbaar, ze verouderen. Te lang opgeslagen brandstoffen en brandstofmengsels kunnen tot startproblemen leiden. Sla daarom slechts de hoeveelheid brandstof op die u in een maand verbruikt. æ Sla brandstoffen alleen op in hiervoor toegestane en gemarkeerde reservoirs. Bewaar brandstofreservoirs droog en veilig. De brandstofreservoirs moeten buiten het bereik van kinderen bewaard worden. Tanken van de brandhoutsplijter Motor uitschakelen en laten afkoelen! Veiligheidshandschoenen dragen! VAN Contact met de huid en ogen vermijden! In ieder geval op “Veilige omgang met brandstof” opvolgen. 1 Tank de machine alleen in de open lucht of in voldoende geventileerde ruimtes.

2. Maak de omgeving van de dop schoon.

Verontreinigingen in de tank veroorzaken bedrijfsstoringen.

3. Maak de tankdop (32) voorzichtig open, zodat eventueel

aanwezige overdruk kan zakken. ! 2

4. Vul de benzine voorzichtig tot ca. 4 cm onder de rand

van het invulstuk in, opdat de benzine ruimte heeft om zich uitte breiden.

5. Reinig de benzine-invuffilter (40) bij verontreinigingen.

Controleer of de tankdop goed dicht zit.

7. Maak de tankdop en de omgeving schoon.

8. Controleer de tank en brandstofleidingen op lekkages.

À Ga véér het starten van de motor minimeal drie meter bi de tankplaats vandaan staan.

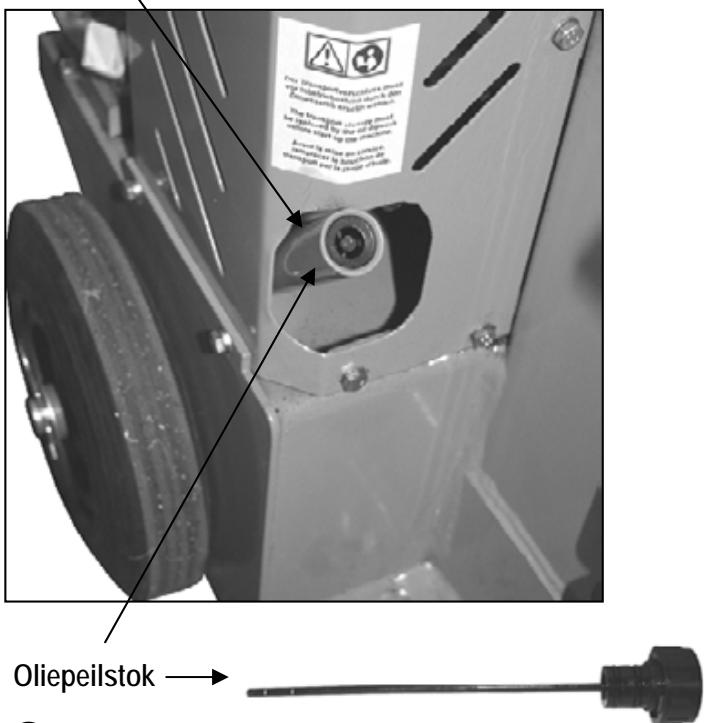

Ingebruikname “ Overtuigt u zich er van, dat het apparaat compleet en volgens voorschrift is gemonteerd. =“ Controleer voor ieder gebruik — de machine op eventuele beschadigingen - _ofalle schroeven goed zijn vastgedraaid — hethydraulisch systeem op lekkages - _hetoliepeil De transportsluiting moet véér de inwerkingstelling worden vervangen door de oliepeilstok. Transportsluiting Oliepeilstok ——» @ Wanneer de hydraulische installatie niet wordt ontlucht, beschadigt de ingesloten lucht de dichtingen en veroorzaakt een duurzame beschadiging aan de brandhoutkliever. ® Hydraulisch systeem Gebruik de machine nooit, wanneer een gevaar door hydraulische vloeistof bestaat. =“ Zorg ervoor dat de machine en de werkplek zuiver zijn en er geen olievlekken aanwezig zijn. Gevaar voor uitglijden en brand! =" Controleer regelmatig, of voldoende hydraulische olie in het reservoir is (zie onderhoud en verzorging) LS Inhoud: ca. 5,5 liter Véér het starten van de motor: Controleer oliepeil en brandstof (eventueel bijvullen). Plaats de chokehendel (28) op positie > CHOKEÏW |. Plaats de gasregelaar (31) op positie Plaats de brandstofkraan (22) op positie Æ I ON. Plaats de motorschakelaar (5) op positie æ ON.

Starten van de motor 4

1. Grip en trek langzaam de kabelgreep (30) tot weerstand

2. Trek vlug aan de startkabel en laat het dan langzaam los.

3. Schuïf de starthendel (choke) (28) op 1 $ IRUN, zodra de

motor is gestart. © Springt de motor na het eerste trekken niet aan, zet de chokehendel (28) op > 1 $ IRUN en herhaal het proces tot de motor aanslaat. Stoppen van de motor 5

1. Plaats de gasregelaar (31) op positie > “Æ-.

2. Plaats de motorregelaar (5) op positie OFF.

3. Plaats de brandstofkraan (22) op positie OFF.

© ste NIET de chokehendel (28) op CHOKET |, om de motor te stoppen. Dit kan tot terugontstekingen of motorschade leiden. Werken met de brandhoutsplijter ) OÔ Niet vergeten! À aanvullende VEILIGHEIDSINSTRUCTIES “ De houtspliter mag slechts door één enkele persoon worden bediend. “ Allen personen van meer dan 18 jaren, die de gebruiksaanwijzing hebben gelezen en begrepen mogen de machine bedienen. “ Draag uw beschermuitrustingen (veiligheidsbril/-vizier, handschoenen, veiligheidsschoenen), om u tegen mogelijke letsels te beschermen. =“ Split nooit stammen, die nagels, draad of andere voorwerpen bevatten. =“ Reeds gespleten hout en houtspaanders veroorzaken een gevaarlijk werkterrein. Er bestaat gevaar voor struikelen, uitglijden of vallen. Houd uw werkplek steeds opgeruimd. “ Leg bij ingeschakelde machine nooit uw handen op bewegende delen van de machine. Bewaar een veiligheidsafstand van de houtstam, de schuif en de splitwig, om uw handen tegen letsels te beschermen. “Split alleen hout, dat aan de max. te verwerken lengte van 1300 mm voldoet. = © Controleer véôr het spliten, of de splitzuil voldoende is gevet, opdat deze zonder problemen kan in- en uitschuiven. 1& Wat kan ik splijten? Maten van de te splijten stammen Lengte van het hout: max. 1300 mm Diameter van hethout: min. 120 - max. 400 mm De diameter van het hout is een aanbevolen richtwaarde, omdat: En | 75

— dun hout kan moeiljk te spliten zijn, wanneer het knoestgaten bevat of de vezels te sterk zijn. — dikker hout met meer dan @ 400 mm kan worden gespleten, wanneer de vezels glad en los zijn. Split geen groene stammen. Droge, opgeslagen stammen kunnen veel beter worden gespleten en veroorzaken niet zo vaak een vast vreten dan groen (nat) hout. À Hardhouten vertonen de neiging tot uiteenbarsten: wees vandaar bijzonder voorzichtig! ra Bediening Tweehandige werking À Bedien de houtspliter nooit met twee personen. À Blokkeer in geen geval de bedieningsgreep (span- klauwen).

1. Starten van de motor. Wacht een paar seconden, zodat

de motor zin eindtoerental bereikt en de druk in de hydraulische pomp wordt opgebouwd. @ De houtspliter bi temperaturen onder -5°C ten minste 15 min. stationair laten draaien, zodat de olie kan opwarmen.

2. Plaats de stam op de tafel van de splijter.

@ Bewerk het te spliten materiaal uitsluitend in de vezelrichting.

3. Zet de stam met de spanklauwen vast.

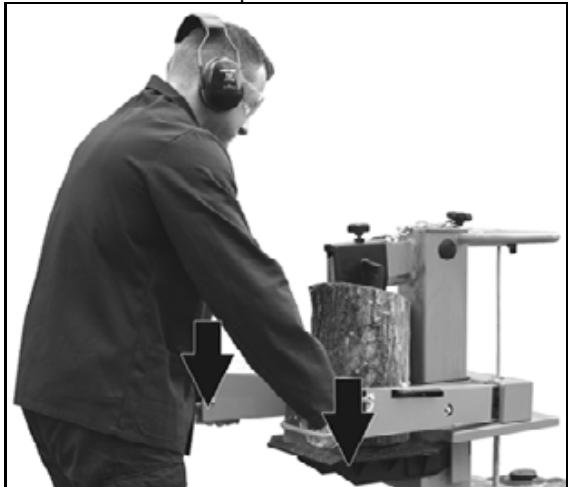

4. Druk beide bedieningshendels geliktijdig naar onder.

> Het spljtmes gaat omlaag en de stam wordt gespleten.

5. Laat beide bedieningsgrepen los, het splitmes keert weer

terug in zijn uitgangspositie. @ Laët u slechts één van de bedieningsgrepen los, dan blijft het splitmes staan. 1& Bijzondere instructies voor het splijten: " Voorbereidingen: Bereid het te splijten hout voor op de maximum te verwerken afmetingen en let er op, dat het hout recht is gezaagd. Legen het hout zodanig klaar aan de houtsplijter, dat er geen gevaar voor u bestaat (struikelgevaar). "_ Verstelling van de slaghoogte Bij kortere stukken hout kunt u het vermogen vergroten door de terugloop van het kloofmes te verkorten.

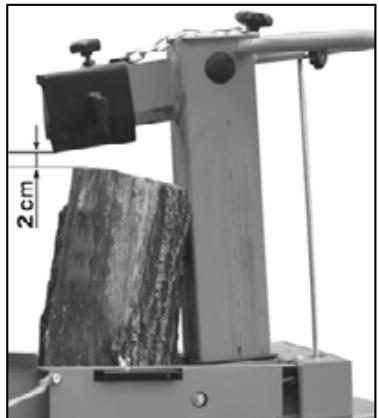

1. Zet de stam op de

splijttafel en breng het splitmes ca. 2 cm dichter bij de stam door het naar beneden drukken van de beide bedieningsgrepen.

2. Laat één bediening-

Laat de tweede bedieningsgreep los.

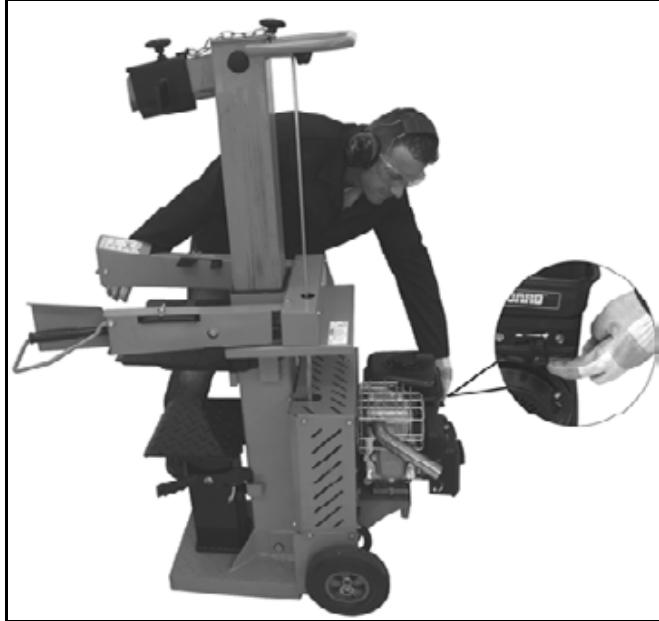

4. Verkort het teruglooptraject met de aan de zikant

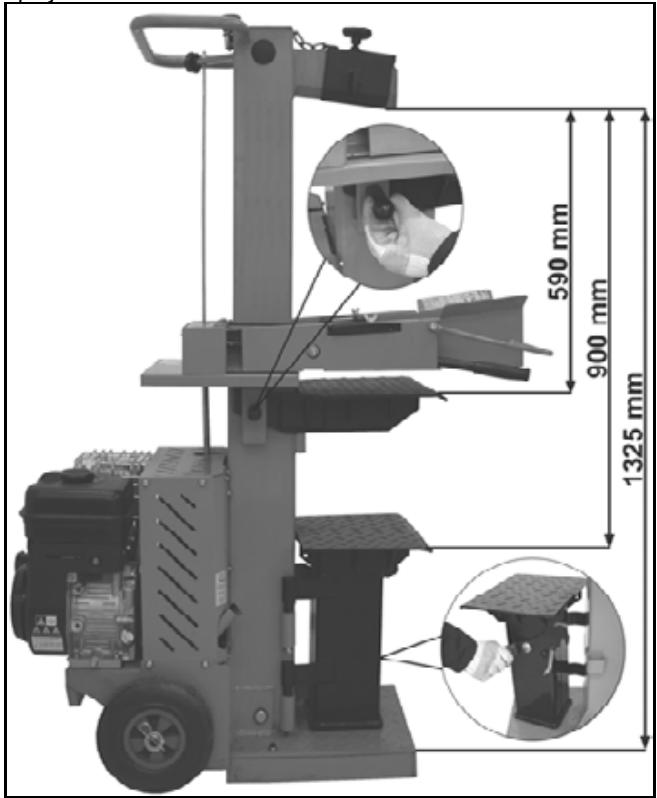

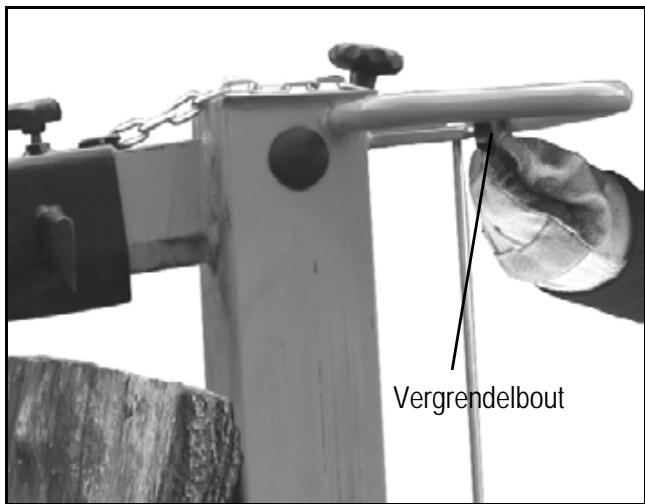

aangebrachte stang, door deze met de stelbout op de vereiste hoogte vaste zetten. " Tafelhoogte instellen Bovenste positie van de tafelplaat voor stammen tot 590 mm. Middelste positie van de tafel voor stammen tot 900 mm. Onderste positie van de sokkel voor stammen tot 1325 mm.

1. Split de stammen tot 590 mm op de tafelplaat. Zeker het

tafelblad met behulp van de vergrendelingsbout (de vergrendelingsbout grijpt in de boring van het tafelblad).

2. Split stammen tot 900 mm op de tafel. Trek de tafelplaat

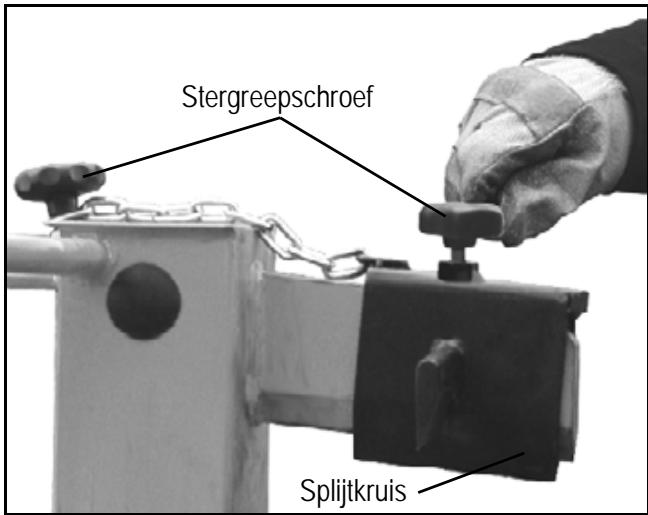

vergrendelingshendel omlaag en zwenk de tafel naar opzi. 900 mm 1325 mm “ Splijtkruis justeren

1. Stergreepschroef losmaken.

2. Hetsplijtkruis in de vereiste positie schuiven

(De stergreepschroef ligt boven de boring in het splijtmes)

3. Stergreepschroef weer aantrekken.

4. Bevestig de ketting aan de splitkolom met de 2

5. Trek de stergreepschroef vast aan.

Stergreepschroef “ Korthout splijten:

1. Bovenste positie van het tafelblad

2. Zetde stam op de tafelplaat van de splijter.

@ Bewerk het te spliten materiaal uitsluitend in de vezelrichting.

3. Zet de stam met de spanklauwen vast.

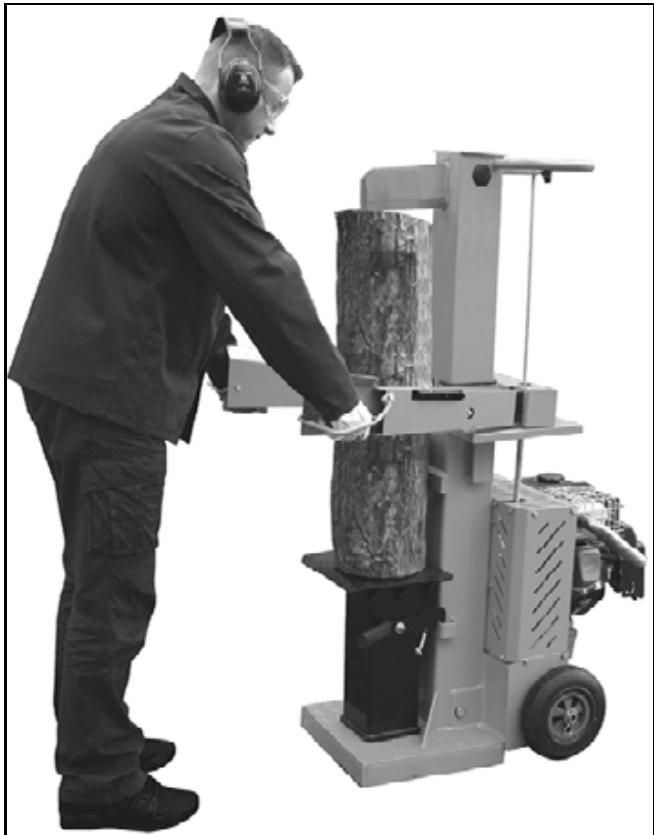

" Langhout splijten:

1. Middelste positie van het tafel of onderste

positie van het sokkel.

2. Verwijder het splijtkruis.

3. Plaats de stam op de tafel of de sokkel van de splijter .

@ Mogelike storing bij het spliten van langhout: Het te spliten materiaal wordt niet volledig gespleten, klemt vast aan het splitmes en wordt bij de terugloop mee omhoog getrokken. In dit geval handelt u als volgt:

1. Schakel het toestel uit.

2. Bevestig, al naar lengte van de nog te spliten stam, de

tafelplaat in de bovenste of de tafel in de middelste positie.

3. Schakel het toestel in en ga verder met het splijtproces.

À\Sspi nooit twee stammen in één werkcyclus. ANNoot hout tijdens het werkproces bijleggen of vervangen. @ Nooit door het in stand houden van de druk gedurende meerdere seconden een spliten van een stam proberen te dwingen. Dit kan leiden tot beschadigingen aan de machine. Plaats de stam nogmaals op de tafel en herhaal de splitprocedure of leg de stam weg. Hoe wordt een vastgeklemde stam losgemaakt? Het risico bestaat dat knoestig materiaal bij het spliten vastklemt.

1. Het apparaat uitschakelen en bougiesteker trekken.

2. Verwijder vastgeknelde stammen niet

3. De vastgeklemde stam voorzichtig met een breekizer

heen- en weerbewegen, opdat zich de stam kan losmaken. Splitzuil niet beschadigen. En | 127

ÂÀ In geen geval met een hamer op de vastgeklemde stam slaan. À Een vastgeklemde stam ook niet loszagen. À Vraag geen tweede persoon om hulp. “ Einde van het werk: > Zet het splitmes in de onderste positie (ingeschoven toestand). > Laat één bedieningsgreep los. > Schakel het apparaat uit en trek de stekker uit het stopcontact. > Onderhouds- en verzorgingsinstructies in achtnemen. Onderhoud en verzorging >, Voor aanvang van iedere onderhouds- en | reinigingsbeurt — motor uitschakelen — bougiestekker uittrekken Voer de onderhoudswerkzaamheden niet in de buurt van open vuur uit. Brandgevaar! De in het kader van onderhoud of reiniging verwijderde veiligheidsvoorzieningen moeten absoluut weer correct aangebracht en gecontroleerd worden. Gebruik alleen originele onderdelen. Andere onderdelen kunnen onverwachte schade en verwondingen tot gevolg hebben. Draag veiligheidshandschoenen om letsels aan de handen te vermijden. Let erop, werktuig en schroefsleutels na onderhouds- of reparatiewerkzaamheden weer te verwijderen. Verder gaande onderhouds- en reinigingswerkzaamheden dan in dit hoofdstuk zijn beschreven, moeten door de klantenservice worden uitgevoerd. @ Neem het onderstaande in acht om de functionaliteit van de brandhoutsplijter te behouden: “ Reinig de machine grondig na het beëindigen van het werk. “_losse bevestigingen “_ versleten of beschadigde onderdelen, vooral V-riem, messen en slagers = tankdop en brandstofleidingen op dichtheid =“ Verwijder harsresten. "_ Vet de splitzuil regelmatig in of olie deze met een milieuvriendelike sproei-olie in. “correct gemonteerde en onbeschadigde afdekkingen of veiligheidsvoorzieningen. " Controleer de hydraulische slangen en slangverbindingen regelmatig op lekkage en een correcte bevestiging. Splijtmes slijpen Het splitmes na een langere gebruiksduur, bij een verminderde splitcapaciteit of bij lichte vervorming van het lemmet afslipen of met een fine vil weer scherp maken (bramen verwijderen).

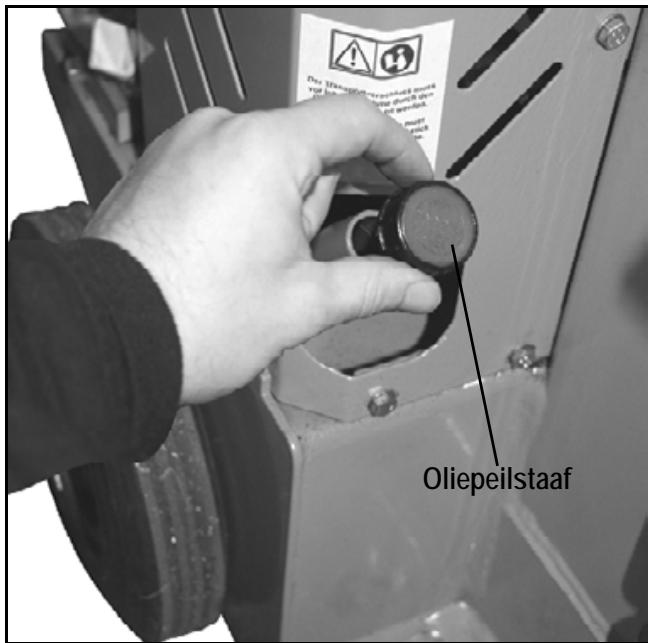

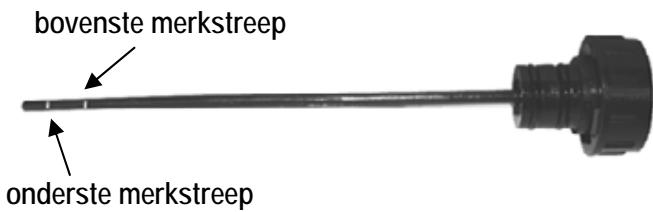

Kant scherpen 7 Hoe controleer ik het oliepeil?

1. De splijtkolom moet in

ingeschoven toestand staan.

tot aan de aanslag in de opening.

5. Trek de oliepeilstaaf er

weer uit. 1æ Wanneer het oliepeil tussen beide merkstrepen ligt is er voldoende olie in het reservoir. 1& Wanneer het oliepeil onder de onderste merkstreep ligt, dient met behulp van een zuivere trechter olie te worden bijgevuld. bovenste merkstreep

te worden vervangen.

7. Steek de peilstaaf weer in de opening.

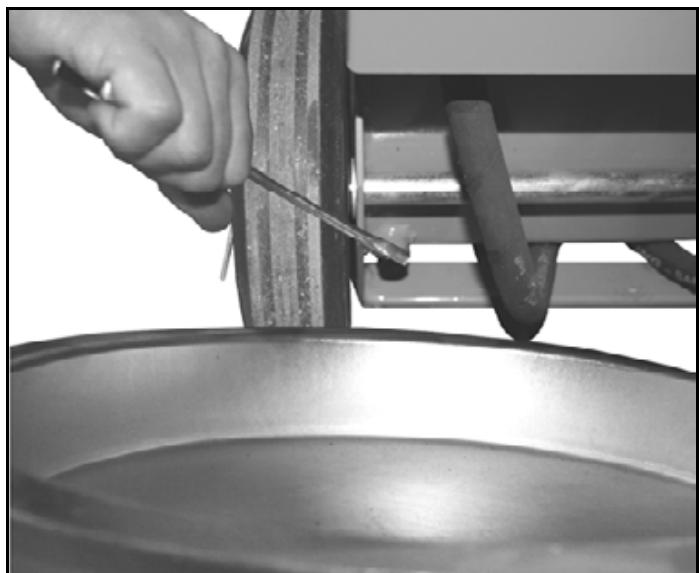

ra Wanneer hoef ik de olie te wisselen? Eerste oliewisseling na 50 bedrijfsuren, daarna alle 500 bedrijfsuren. Olie wisselen:

1. De splitkolom moet in ingeschoven toestand staan.

2. Trek de oliepeilstaaf er uit.

3. Plaats een recipiént, die minimum 10 lier olie kan

opnemen onder de houtsplijter.

6. Vul de nieuwe hydraulische olie (ca. 5,5 liter) met behulp

van een zuivere trechter in de machine.

7. Reinig de oliepeilstaaf en de oliedichting.

8. Controleer de oliedichting. Deze dient bij beschadigingen

te worden vervangen.

9. Steek de peilstaaf weer in de opening.

Verwijder de oude olie volgens de voorschriften (verzamelpunt voor oude olie in uw buurt}. Het is verboden, de oude olie in de grond af te laten of met afval te mengen. (©) Hydraulische olie Voor de hydraulische cilinder bevelen wij de volgende hydraulische oliesoorten aan: > Shell Tellus T 22 > Aral Vitam Gf22 > BP Energol HLP 22 > Mobil DTE 11 > of gelikwaardige olie Gebruik geen andere oliesoorten. Het gebruik van andere oliesoorten beïnvloedt de functie van de hydraulische cilinder, Luchtfilter (36) reinigen resp. vervangen 6 Verwijder stof en vuil regelmatig van het luchtfilter om — Startproblemen, — vermogensverlies — een te hoog brandstofverbruik te voorkomen. Reinig de luchtfilter ongeveer alle 25 bedrifsuren en bij bijzonder stoffige verhoudingen vaker.

1. Maak de schroef los en verwijder de afdekking (29). ! 6

2. Verwijder de houderbeugel (37) en de luchtfilter (36) uit

het piepschuim uit de afdekking. | 7

3. Reinig de houderbeugel, afdekking en luchtfilterplaat (37).

4. Was de luchtfilter uit piepschuim met water en vloeibaar

5. Druk de luchtfilter in een droge, zachte lap uit.

6. Laat de luchtfilter goed drogen.

Vervang het luchtfilter regelmatig. © Beschadigde luchtfilters moeten onmiddellijk vervangen worden. Bougie (28) controleren resp. vervangen 3 VAN Raak de bougie of bougiestekker niet aan als de motor draait. Hoogspanning! Gevaar voor verbranding bij bhete motor. Veiligheidshandschoenen dragen! Controleer de bougie en de elektrodenafstand regelmatig. Ga hiertoe als volgt te werk:

1. Laat de motor afkoelen.

2. Verwijder de afdekking (29) van de luchtfilter. ! 6

4. Draai de bougie los met de meegeleverde

bougiesleutel (39). | 9

5. Reinig de bougie, als deze vuil is. +

6. De elektrodenafstand moet 0,76 mm 7 +

7. Monteer de bougie in omgekeerde volgorde.

VAN Bougie niet te sterk aantrekken. Vervang de bougie: — alle 100 uren of ieder seizoen (afhankelijk daarvan, welk geval zich het eerst voordoet) — als hetisolatielichaam beschadigd is — bij sterke elektrode-afbrand — bij zeer vuile elektroden of elektroden die bedekt zijn met een laagje olie Gebruik de volgende bougies: — Champion RC12YC — of geliksoortige Ontstekingsvonk controleren

1. Laat de motor afkoelen.

2. Verwijder de afdekking (29) van de luchtfilter. ! 6

3. Trek de bougiestekker (35) van de bougie (38) af. ! 8

4. Draai de bougie los met de meegeleverde bougiesleutel

5. Steek de bougiestekker goed op de bougie.

6. Stel de motor zoals onder ,V66r de start van de motor"

7. Druk de bougie met een geïsoleerde tang tegen het

motorhuis (niet in de buurt van het bougiegat).

8. Trek krachtig het startkabel aan de startgrendel.

© Bij foutvrije werking moet een vonk tussen de elektroden zichtbaar zijn. Geluiddemper / uitlaatopening :11 Controleer regelmatig de geluidsdempers. Reinig de uitlaatopening (27) regelmatig. Olie verversen Wissel de olie, zo lang de motor nog warm is. De olie is pas na de eerste 5 bedrijfsuren te wisselen. Daarna slechts alle 100 bedrijfsuren resp. ieder seizoen. © Er zijn twee personen vereist.

houdt een ten minste 0,6 | bevatend reservoir onder de olieaftapschroef. | 11 Tweede persoon: kantel de machine, opdat de olie eruit kan lopen. 11

3. Maak het bereik rond om de olieuittredingsopening

5. Verwijder de deksel van de olie-invulschroef (33). |

6. Vul de nieuwe olie - 0,6 1- (olie zie ,TANKEN") langzaam

Verzorging Reinig het toestel zorgvuldig na ieder gebruik, opdat de foutloze werking blijft bewaard. In het belang van het behoud van de waarde en een lange levensduur dient met het volgende rekening te worden gehouden: — _ ventilatiegleuven open en schoon houden. — bevestigingsschroeven controleren (indien nodig vastdraaien) — na ieder gebruik, het apparaat van binnen en van buiten goed te reinigen. Gebruik voor de reiniging van uw toestel slechts een warme, vochtige doek en een zachte borstel. Gebruik nooit reinigings- of oplosmiddelen. Zij zouden onherstelbare schade aan het toestel kunnen veroorzaken. De kunststofdelen kunnen door chemische producten worden aangetast.

— de hakselmachine niet met stromend water of met hogedrukreinigers reinigen. blanke metalen delen na ieder gebruik ter bescherming tegen corrosie met een milieuvriendelijke, biologisch af te breken sproeiolie behandelen.

Onderhoudsschema Onderhoudswerkzaamhe den vôér ieder na na de gebruik ieder eerste 5 gebruik uren alle 25 alle 50 alle 100 bi ieder uren uren uren behoefte | seizoen Tanken en oliepeil controleren Olie vervangen Benzine vervangen Benzine-invulfilter reinigen Benzine-invulfilter vervangen Luchtfilter reinigen Luchtfilter vervangen Bougie Bougiestekker controleren Bougie vervangen Machine controleren LI Machine reinigen D Opslag “Bewaar onbenutte apparaten op een droge, afgesloten plaats buiten de reikwijdte van kinderne op, echter niet naast een haard, oven of boiler met permanente vlam of andere vonken vervaardigende apparaten. “__ Laat de motor afkoelen, alvorens u het apparaat opbergt. Mogelijke storingen Storing Mogelijke oorzaak Oplossing Motor doet het niet Motor in koude toestand Chokehendel op ,CHokE Pal" zetten chokehendel op ,1 + IRUN' gezet Gashendel op , 48" gezet Gashendel op @"zctten Motorschakelaar op "OFF" gezet Motorschakelaar op “ON” zetten Brandstofhendel op hf oFF" gezet Brandstofhendel op , on" zetten Geen brandstof Hoeveelheid brandstof controleren Brandstof oud of verontreinigd Brandstof in een reservoir in vrije lucht aftappen. Tank met verse, schone brandstof vullen. Storing in de brandstofleiding Brandstofleiding op knikken of beschadigingen controleren Bougiesteker niet opgestoken Bougiesteker opsteken geen ontstekingspuls a) Bougie reinigen resp. vervangen b) Ontstekingskabel controleren c) Storing kan niet worden verholpen? Ontstekingsinstallatie door de fabrikant resp. bevoegde klantenservice laten controleren Motor afgezopen Bougie eruit schroeven, reinigen en drogen, vervolgens de starterkabel meervoudig trekken; bougie weer erin schroeven Carburateur defect Fabrikant, resp. bevoegde klantenservice consulteren Motor defect Motor vervangen Interne storing Fabrikant, resp. bevoegde klantenservice consulteren

Motor stottert (draait onregelmatig) chokehendel op ,cHokelal" gezet Chokehendel op 1 8 IRUN'zetten Bougiesteker niet vast opgestoken Bougiesteker vast opsteken Ventilatiegat in de tankdeksel verstopt Tankdeksel en ventilatiegat reinigen Brandstof oud of verontreinigd Brandstof in een reservoir in vrije lucht aftappen. Tank met verse, schone brandstof vullen. Carburateur niet correct ingesteld Carburateur laten instellen (Fabrikant, resp. bevoegde klantenservice consulteren) Motorvermogen neemt

Machine is overbelast a) Materiaaltoevoer reduceren b) op maximale takdoorsnede letten Stam wordt niet gespleten (te splitvermogen) weinig = Stam is niet correct gepositioneerd = Stam overschridt de toegelaten afme- tingen of het hout is te hard voor het vermogen van de machine = Splitmes splijt niet = Hydraulische druk te laag = Activeringsstang verbogen (hydraulische stoter wordt niet helemaal ingedrukt} = Positioneer de stam opnieuw — Stam op de toegelaten afmetingen zagen = Splitmes slipen, op bramen en kerven controleren = Oliepeil controleren; indien noodzakelijk olie bijvullen. Probleem kan niet worden opgelost, gelieve contact op te nemen met de fabrikant of een door hem genoemde firma. = Stang door fabrikant of door hem geautoriseerde firma laten afstellen Splitkolom schuift schom-melend of met veel trillingen in = Luchtin de kringloop = Splitzuil niet voldoende ingevet resp. ingeolied = Oliepeil controleren; indien noodzakelijk olie bijvullen. = Splitzuil invetten of met een mileuvriendelike sproeiolie inolien Probleem kan niet worden opgelost, gelieve contact op te nemen met de fabrikant of door hem genoemde firma Splitkolom schuift niet naar binnen = Hydraulische pomp defect — Om het probleem op te lossen neemt u contact op met de fabrikant of een door hem genoemde firma. Technische gegevens ASP Type LIN Splitkracht 110 kN (11t) +10 % Lengte van het hout max. 1300 mm Diameter van het hout min. 120 mm - max. 400 mm Splitlengte +515 mm Voorloopsnelheid ca. 0,05 msec. Terugloopsnelheid ca. 0,17 m/sec. Hydraulische olie (max.) 10 Liter Hydraulische druk 21,4 MPa (214 bar) Motor 4-takt benzinemotor Motorvermogen 4,8KkW (6,5PS) Max. motortoerental no 3600 min? Afmetingen lengte 1050 x breedte 580 x hoogte 1530 mm Gewicht ca. 178 kg Brandstof Benzine (loodvrij) Olie Classificatie ,SF, SG, SH, SJ "of hoger Olietank-Inhoud 0,61 Garantievoorwaarden Houdt u alstublieft rekening met de ingesloten garantieverklaring.
