GEBRUIKSAANWIJZING ASP 5-UG ATIKA

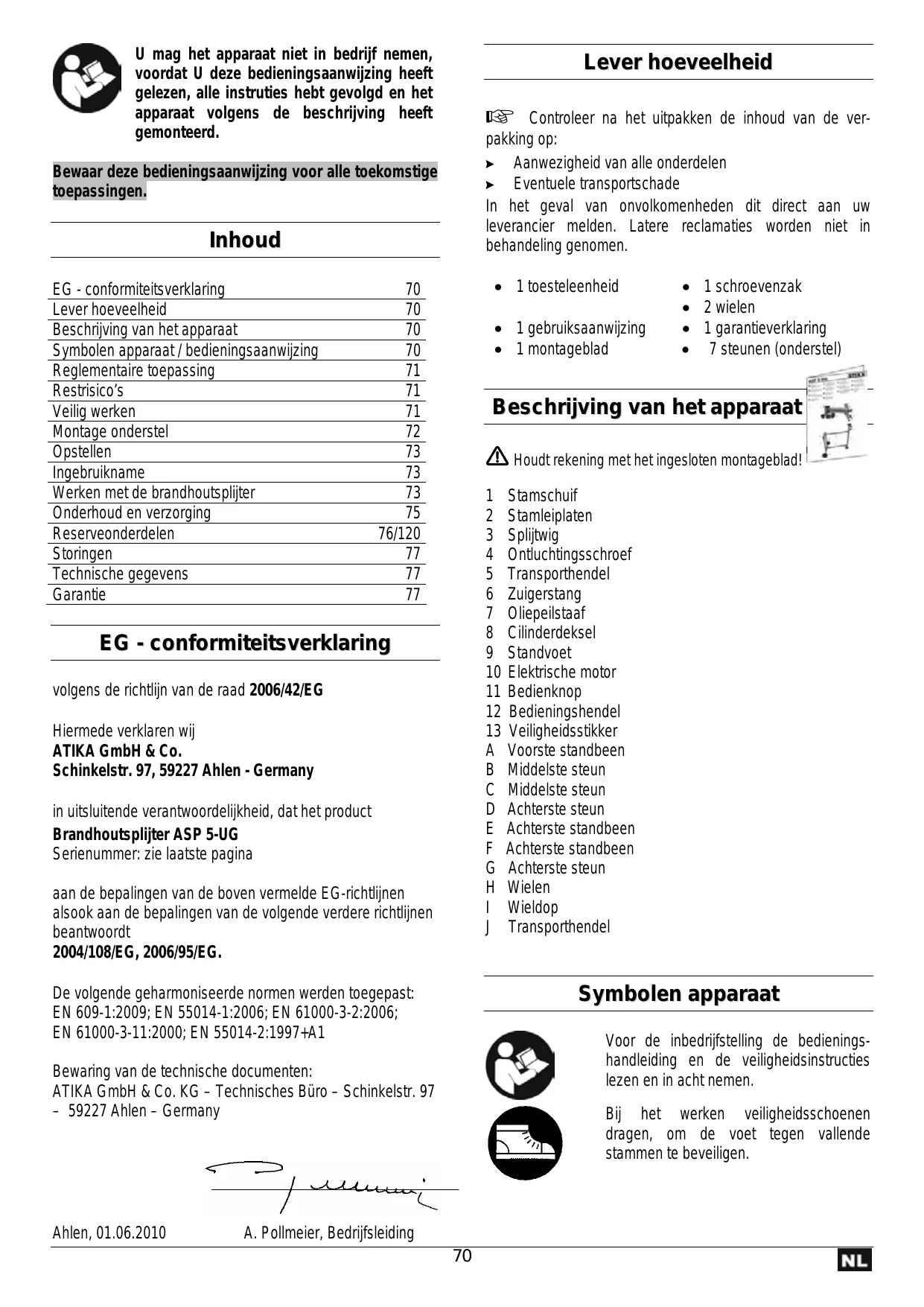

U mag het apparaat niet in bedrijf nemen, voordat U deze bedieningsaanwijzing heeft gelezen, alle instruties hebt gevolgd en het apparaat volgens de beschrijving heeft gemonteerd. Lever hoeveelheid

Controleer na het uitpakken de inhoud van de verpakking op: > Aanwezigheid van alle onderdelen > Eventuele transportschade In het geval van onvolkomenheden dit direct aan uw leverancier melden. Latere reclamaties worden niet in behandeling genomen. Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen. Inhoud EG - conformiteitsverklaring Lever hoeveelheid Beschrijving van het apparaat Symbolen apparaat / bedieningsaanwijzing Reglementaire toepassing Restrisico’s Veilig werken Montage onderstel Opstellen Ingebruikname Werken met de brandhoutsplijter Onderhoud en verzorging Reserveonderdelen Storingen Technische gegevens Garantie

• 1 gebruiksaanwijzing
• 1 montageblad Beschrijving van het apparaat Houdt rekening met het ingesloten montageblad! 1 Stamschuif 2 Stamleiplaten 3 Splijtwig 4 Ontluchtingsschroef 5 Transporthendel 6 Zuigerstang 7 Oliepeilstaaf 8 Cilinderdeksel 9 Standvoet 10 Elektrische motor 11 Bedienknop 12 Bedieningshendel 13 Veiligheidsstikker A Voorste standbeen B Middelste steun C Middelste steun D Achterste steun E Achterste standbeen F Achterste standbeen G Achterste steun H Wielen I Wieldop J Transporthendel EG - conformiteitsverklaring volgens de richtlijn van de raad 2006/42/EG Hiermede verklaren wij ATIKA GmbH & Co. Schinkelstr. 97, 59227 Ahlen - Germany in uitsluitende verantwoordelijkheid, dat het product Brandhoutsplijter ASP 5-UG Serienummer: zie laatste pagina aan de bepalingen van de boven vermelde EG-richtlijnen alsook aan de bepalingen van de volgende verdere richtlijnen beantwoordt 2004/108/EG, 2006/95/EG. De volgende geharmoniseerde normen werden toegepast: EN 609-1:2009; EN 55014-1:2006; EN 61000-3-2:2006; EN 61000-3-11:2000; EN 55014-2:1997+A1 Symbolen apparaat Voor de inbedrijfstelling de bedieningshandleiding en de veiligheidsinstructies lezen en in acht nemen. Bewaring van de technische documenten: ATIKA GmbH & Co. KG – Technisches Büro – Schinkelstr. 97 – 59227 Ahlen – Germany Ahlen, 01.06.2010

• 1 garantieverklaring
• 7 steunen (onderstel) Bij het werken veiligheidsschoenen dragen, om de voet tegen vallende stammen te beveiligen. A. Pollmeier, Bedrijfsleiding

Bij het werken veiligheidshandschoenen dragen, om de handen tegen spanen en splinters te beveiligen. Restrisico’s Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een aantal restricties. De restricties kunnen geminimaliseerd worden wanneer de veiligheids-, gebruiks-, gezondheids- en onderhoudsvoorschriften nauwkeurig in acht genomen worden. Bij het werken een veiligheidsvizier dragen, om de gezicht tegen spanen en splinters te beveiligen. Het is verboden beschermings- of veiligheidsinrichtingen te verwijderen of te wijzigen. Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen. Alleen de bediener mag in de werkcirkel van de machine staan. Niet betrokken personen, alsook huisdieren en vee uit de gevarenzone (minimum afstand 5 m) verwijderd houden. Snijden kneuzinggevaar; nooit gevaarlijke bereiken aanraken, wanneer de splijtwig beweegt. ƒ Geïgnoreerde over het hoofd geziene veiligheidsmaatregelen kunnen leiden tot letsels voor de bediener of tot beschadiging van eigendom. ƒ Gevaar door stroom door het niet juist aansluiten van de aansluitdraden. ƒ Het aanraken van onder spanning staande delen bij een geopende elektrische delen. ƒ Brand- en uitglijdgevaar door hydraulische vloeistof die naar buiten is getreden. Attentie! Steeds op de beweging van de stamschuif letten. Verder kunnen er ondanks alle genomen maatregelen niet zichtbare restricties bestaan. Attentie! Nooit een stam die in de wig vast is geklemd met de hand verwijderen. Veilig werken Lees en volg de onderstaande aanwijzingen, de voorschriften te voorkoming van ongevallen en de algemene veiligheidsvoorschriften op, om u zelf en anderen tegen verwondingen te beschermen. Attentie! Voor reparatie-, onderhouds-, en reinigingswerkzaamheden de motor uitschakelen en de netstekker uit de contactdoos halen.

Stop! Bedieningshandleiding in acht nemen. Ontluchtingsschroef losmaken Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door. Bewaar deze veiligheidsvoorschriften goed. ƒ Maak u voor gebruik met het apparaat vertrouwd, met behulp van de bedieningshandleiding. ƒ Gebruik de machine alleen waar hij voor gemaakt is (zie het betreffende hoofdstuk en “Werken met de brandhoutsplijter”). ƒ Zorg voor een stabiele en uitgebalanceerde houding. ƒ Neem een werkpositie in, die zich achter de schuif in het bereik van de bedieningshendel bevindt. Ga nooit in de buurt van de splijtwig staan. ƒ Ga nooit op de machine staan. ƒ Wees oplettend. Let er op, wat u doet. Werk verstandig. Gebruik het toestel niet: − wanneer u vermoeid bent. − onder invloed van drugs, alcohol of medicijnen staat, die uw oordelingsvermogen kunnen beïnvloeden. ƒ Draag tijdens het werken − veiligheidsbril of veiligheidsvizier − veiligheidshandschoenen − eventueel gehoorbescherming − veiligheidsschoenen met stalen tippen ƒ Draag geschikte werkkleding: − geen wijde kleding of sieraden (zij kunnen door beweeglijke delen worden gegrepen) Î Ontluchten pagina 74 Reglementaire toepassing ƒ De brandhoutsplijter is alleen bruikbaar voor het splijten van hout. ƒ De brandhoutsplijter is uitsluitend geschikt voor particulier gebruik in en om het huis en voor hobbydoeleinden. ƒ Alleen pas gezaagd hout is geschikt voor de brandhoutsplijter. ƒ Metalen delen (nagels, draad enz.) dienen absoluut uit het te splijten hout te worden verwijderd. ƒ Elk verder leidend gebruik geldt als niet conform de voorschriften. Voor daaruit resulterende schade is de fabrikant niet aansprakelijk – het risico daarvoor wordt alleen door de gebruiker gedragen.

ƒ Gebruik de kabel niet voor doeleinden warvoor hij niet geschikt is. Bescherm de kabel tegen hitte, olie of scherpe randen. De steker niet met de kabel uit het stopcontact trekken. ƒ Controleer de verleng kabel regelmatig op beschadigingen en vervang hem als hij beschadigd is. ƒ Gebruik geen defecte kabels. ƒ Gebruik alleen toegestane en gemerkte verleng-kabels. ƒ Maak geen geknutselde elektrische aansluitingen. ƒ Veiligheidsvoorzieningen nooit overbruggen of buitenwerking stellen. ƒ De bedienende persoon is binnen het arbeitsbereik van de machine verantwoordelijk ten opzichte van derden. ƒ Kinderen en jongeren van minder dan 18 jaren mogen de machine niet bedienen. ƒ Kinderen dienen uit de buurt van het apparaat te worden geweerd. ƒ Zet het toestel nooit aan, terwijl niet betrokken personen in de buurt zijn. ƒ Laat de machine niet zonder toezicht achter. ƒ Zorg dat uw werkomgeving op orde is. Rommel kan ongevallen veroorzaken. ƒ Overbelast de machine niet. U werkt beter en zeker met de juiste belasting van de machine. ƒ Werk alleen met alle veiligheidsvoorzieningen op de juiste wijze aangebracht. Verander niets aan de machine wat de veiligheid in gevaar kan brengen. ƒ Apparaat resp. onderdelen van het apparaat niet veranderen. ƒ Het apparaat mag niet met water worden afgespoten (bron van gevaar voor elektrische stroom). ƒ Machine niet in de regen laten staan. Niet in de regen met die machine werken. ƒ Als u de machine niet gebruikt moet u hem op een droge plaats, buiten het bereik van kinderen opslaan. ƒ Schakel de machine uit en neem de steker uit het stopcontact bij: − Reparatiewerkzaamheden − Onderhouds- en reinigingswerkzaamheden − Transport van de machine − Het verlaten van de machine (ook voor een korte tijd). ƒ Onderzoek de machine op eventuele beschadigingen. − Voor het verdere gebruik van de machine moeten alle veiligheidsvoorzieningen gecontroleerd worden op de juiste montage en het goed functioneren. − Controleer of delen van de machine beschadigd resp. defect zijn. Alle delen moeten juist gemonteerd zijn en goed functioneren om de machine correct te laten werken. − Beschadigde bescherminrichtingen en delen moeten, indien noodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden. Met uitzondering indien in de gebruiks-aanwijzing anders aangegeven. − Beschadigde of onleesbare veiligheidsstickers dienen te worden vervangen. Elektrische aansluitingen of reparaties mogen alleen door een erkend bedrijf of een erkende reparatiewerkplaats uitgevoerd worden. De plaatselijke voorschriften moeten opgevolgd worden. Reparaties aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden. Alleen de originele toebehoren en onderdelen gebruiken. Bij het gebruik van niet originele onderdelen kunnen risico’s voor de gebruiker ontstaan. De fabrikant kan niet aansprakelijk gesteld worden voor ongevallen hierdoor ontstaan. Montage van het onderstel

Houdt rekening met het ingesloten montageblad! Sluit de brandhoutsplijter pas na volledige montage aan het stroomnet aan! Twee personen zijn voor de montage vereist! Onderstel monteren Elektrische veiligheid ƒ Uitvoering van de aansluitleiding volgens de IEC 60245 (H 07 RN-F) norm met een aderdiameter van minimum ⇒ 1,5 mm² bij een kabellengte tot max. 10 m. ƒ Gebruik nooit aansluitleidingen die langer dan 10 m zijn. Langere aansluitleidingen veroorzaken een daling van de spanning. De motor bereikt zijn maximum vermogen niet meer, de functie van de machine wordt gereduceerd. ƒ Bij het leggen van de aansluitleiding erop letten dat deze niet gekneusd of geknikt wordt en dat de stekerverbinding niet nat wordt.

Steek de middelste steun (C) door de passende opening van de achterste steun (G). Let erop, dat de middelste steun iets uitsteekt. Om de steunen te fixeren, schroef de zeskantbout (M8x16) handvast aan.

Steek vervolgens de wielen (H), aan weerszijde, op de as van de achterste steun (G).

Zeker de wielen (H) met behulp van de borgringen. Steek aan weerszijde de wieldop (I) op.

Steek de achterste standbenen (E, F) in de passende opening van de achterste stut (G) en trek aan weerszijden de zeskantbouten (M8x16) aan.

Steek vervolgens de achterste stut (D) op de achterste standbenen (E, F) en trek eveneens aan weerszijden de zeskantbouten (M8x16) aan.

Steek de middelste steun (B, C) in de passende opening van het voorste standbeen (A). Om de steunen te fixeren, schroef de zeskantbout (M8x16) handvast aan.

Bevestig de houder (J) aan het voorste standbeen (A).

Het onderstel is nu gemonteerd.

Een tweede persoon moet de brandhoutsplijter in verticale positie vasthouden. Maak de zeskantschroeven van de standvoet (9) los. Verwijder de standvoet (9) .

Licht de brandhoutsplijter met twee personen op en plaats hem op het onderstel.

Let erop, dat het brandhoutsplijtmes voren en achteren vast op het voorste standbeen (A) en op de achterste stut (D) rust!

Steek de zeskantbouten (M8x100) aan weerszijde door de gaten van het voorste standbeen (A) van de brandhoutsplijter. Trek de zeskantboute (M8x100) aan.

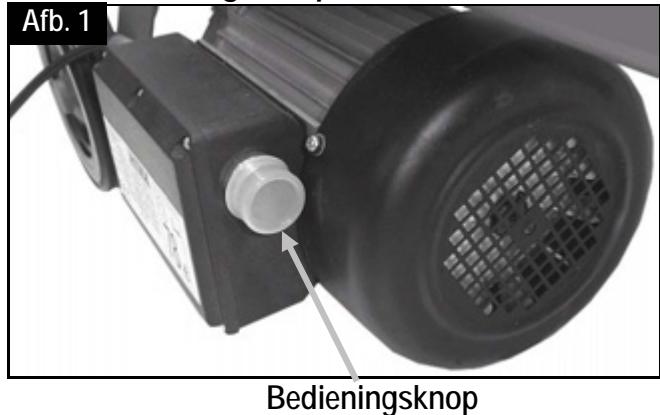

Aansluiting op het net ƒ Vergelijk de netspanning met de spanning (bijv. 230 V) die op het type plaatje is aangegeven. Sluit de machine volgens de voorschriften en op een geaard stopcontact aan. ƒ Gebruik verleng kabel met voldoende diameter ƒ Sluit de machine aan via een Fi-veiligheidsschakelaar (differentiaaluitschakelaar) met 30 mA. Afb. 1 Bedieningsknop Inschakelen Druk op de groene knop. De motor draait zolang u de groene knop houdt ingedrukt. Schroef alle schroeven vast. De brandhoutsplijter met onderstel is nu compleet gemonteerd. Uitschakelen Laat de groene knop weer los. Gebruik geen toestel, waarbij de bedieningsknop niet goed functioneert. Laat beschadigde bedieningsknoppen onmiddellijk repareren of vervangen. Opstellen Wordt het toestel zonder frame toegepast, voor een aangename werkpositie, plaats de brandhoutsplijter op een 60 – 75 cm hoog werkblad.

Hydraulisch systeem Let er op, dat de werkplek de volgende voorwaarden vervult: − slipbestendig − vlak − geen struikelgevaren − voldoende lichtomstandigheden ƒ Gebruik de machine nooit, wanneer een gevaar door hydraulische vloeistof bestaat. ƒ Zorg ervoor dat de machine en de werkplek zuiver zijn en er geen olievlekken aanwezig zijn. Gevaar voor uitglijden en brand! ƒ Controleer regelmatig, of voldoende hydraulische olie in het reservoir is (zie onderhoud en verzorging) Inhoud: 3,2 liter Gebruik de machine niet in de buurt van aardgas, benzinegoten of andere licht ontvlambare materialen. L Werken met de brandhoutsplijter Blokkeer de wielen met keilen, om een rollen tijdens het werken te vermijden. aanvullende VEILIGHEIDSINSTRUCTIES Ingebruikname ƒ De houtsplijter mag slechts door één enkele persoon worden bediend. ƒ Alleen personen van meer dan 18 jaren, die de bedieningshandleiding hebben gelezen en begrepen mogen de machine bedienen. ƒ Draag uw beschermuitrustingen (veiligheidsvizier, handschoenen, veiligheidsschoenen), om u tegen mogelijke letsels te beschermen. ƒ Overtuigt u zich er van, dat het apparaat compleet en volgens voorschrift is gemonteerd. ƒ Controleer voor ieder gebruik − Aansluitleidingen op defecte plaatsen (scheuren, sneden o. d.) − de machine op enventuele beschadigingen − of alle schroeven goed zijn vastgedraaid het hydraulisch systeem op lekkages

Afb. 2 ƒ Splijt nooit stammen, die nagels, draad of andere voorwerpen bevatten. ƒ Reeds gespleten hout en houtspaanders veroorzaken een gevaarlijk werkterrein. Er bestaat gevaar voor struikelen, uitglijden of vallen. Houd uw werkplek steeds opgeruimd. ƒ Leg bij ingeschakelde machine nooit uw handen op bewegende delen van de machine. Bewaar een veiligheidsafstand van de houtstam, de schuif en de splijtwig, om uw handen tegen letsels te beschermen. ƒ Splijt alleen hout dat de maximaal te verwerken lengte heeft.

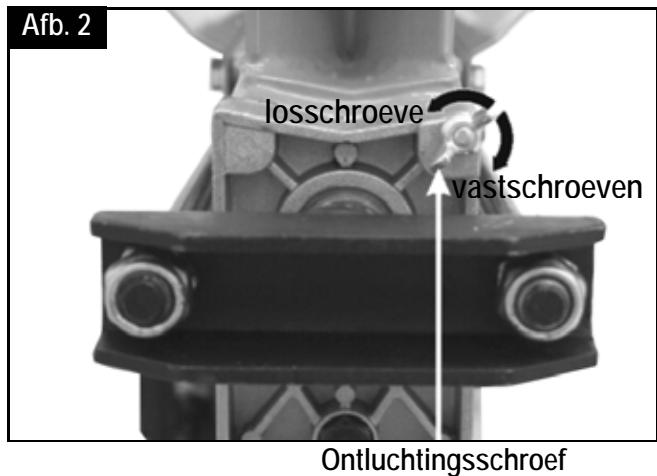

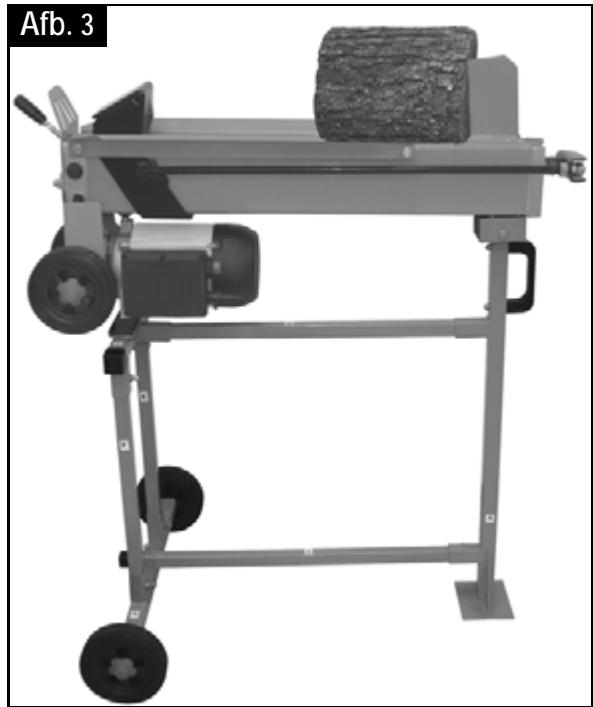

losschroeve vastschroeven Wat kan ik splijten? Ontluchtingsschroef ƒ Hout splijten: Maten van de te splijten stammen Lengte van het hout: Diameter van het hout: ¾ Leg de stammen steeds in de vezelrichting van het hout en vlak op het hoofdframe van de splijter. De stam dient door de stamleiplaten (2) te worden omsloten. Afb. 3. max. 520 mm 50 – 250 mm Afb. 3 De diameter van het hout is een aanbevolen richtwaarde, omdat: − dun hout kan moeilijk te splijten zijn, wanneer het knoestgaten bevat of de vezels te sterk zijn. Splijt geen groene stammen. Droge, opgeslagen stammen kunnen veel beter worden gespleten en veroorzaken niet zo vaak een vast vreten dan groen (nat) hout. Hardhouten vertonen de neiging tot uiteenbarsten: wees vandaar bijzonder voorzichtig!

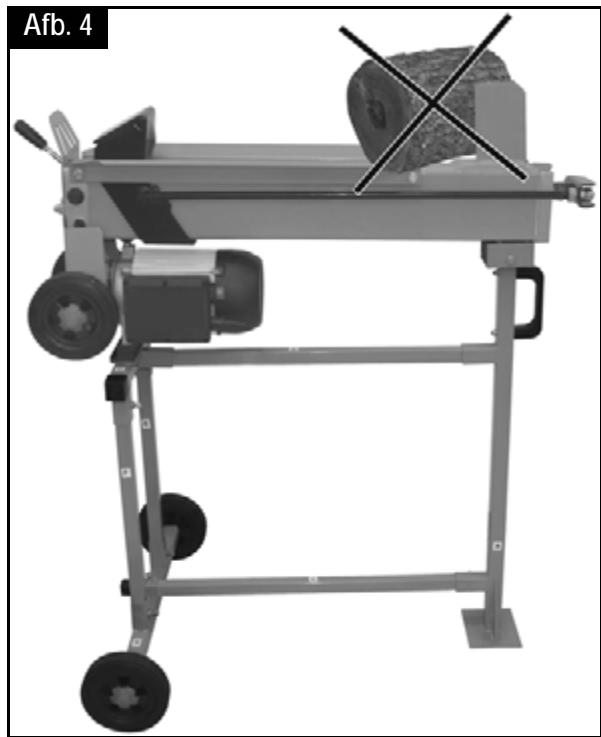

Bijzondere instructies voor het splijten: ƒ Voorbereidingen: Bereid het te splijten hout voor op de maximum te verwerken afmetingen (520 mm lang, ∅ 50 – 250 mm) en let er op, dat het hout recht is gezaagd. Legen het hout zodanig klaar aan de houtsplijter, dat er geen gevaar voor u bestaat (struikelgevaar). ¾ Leg de stam nooit schuin op het hoofdframe. Afb. 4 Afb. 4 Ontluchten Schroef de ontluchtingsschroef 3 – 4 omwentelingen los – afb. 2. Schroef de schroef eerst weer vast, wanneer u het houtsplijten heeft beëindigd.

2. Leg een houten spie onder de stam, schuif de stamschuif

uit zodat deze de spie onder de vastgeklemde stam drukt.

3. Wanneer de stam niet loskomt, herhaalt u het proces met

een grotere spie. ¾ Let er steeds op, dat de splijtwig en de stamschuif de uiteinden van de stam verticaal kunnen grijpen. ¾ Splijt nooit twee stammen in één werkcyclus. ¾ Nooit hout tijdens het werkproces bijleggen of vervangen. Bij het losmaken nooit op de vastgeklemde stam hameren of de handen aan de stam houden. Vraag geen tweede persoon om hulp. Probeer de stam niet vrij te krijgen door er met gereedschap op te slaan. Dit kan tot beschadiging van het apparaat leiden. Bediening Tweehandige werking

1. Druk op de bedieningsknop op de elektromotor. Wacht

een paar seconden, zodat de motor zijn eindtoerental bereikt en de druk in de hydraulische pomp wordt opgebouwd – afb. 1.

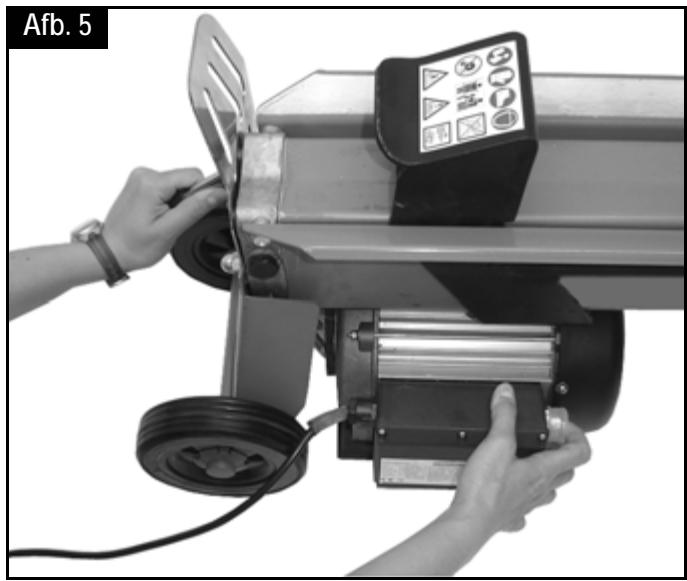

2. Druk de bedieningshendel gelijktijdig naar onder – afb. 5.

Î De stamschuif drukt de stam tegen de splijtwig. De stam wordt gespleten.

3. Laat de bedieningshendel en de bedieningsknop los, de

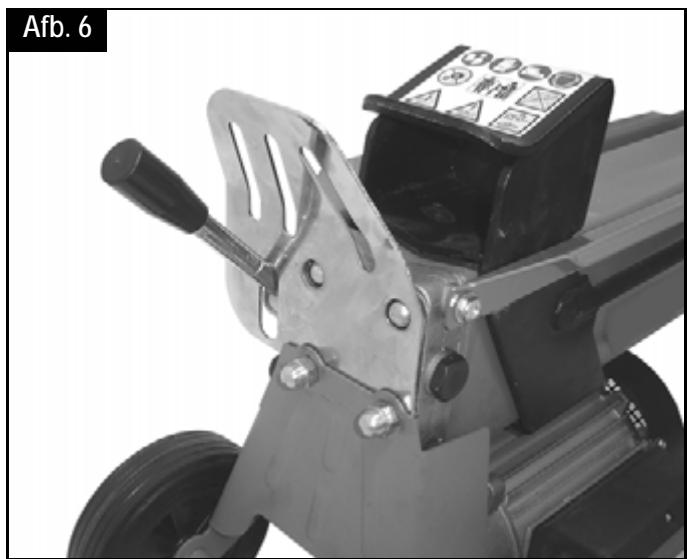

stamschuif beweegt terug naar de uitgangspositie – afb. 6. ƒ Einde van het werk: ¾ Let erop dat de stamschuif is teruggekeerd in zijn uitgangspositie. ¾ Haal dan de netstekker uit de contactdoos. ¾ Schroef de ontluchtingsschroef weer vast. Afb. 2. ¾ Onderhouds- en verzorgingsinstructies in acht nemen. Afb. 5 Onderhoud en verzorging Voor onderhouds- en reinigingswerkzaamheden de netstekker uit de contactdoos halen. Draag veiligheidshandschoenen om letsels aan de handen te vermijden.

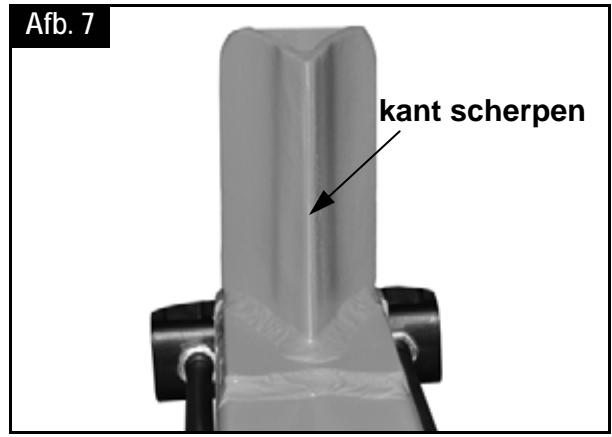

Afb. 6 Neem het onderstaande in acht om de functionaliteit van de brandhoutsplijter te behouden: ƒ Reinig de machine grondig na het beëindigen van het werk. ƒ Verwijder harsresten. ƒ Olie de zuigerstang regelmatig in met een milieuvriendelijke sproeibare olie. ƒ Oliepeil controleren c.q. olie wisselen. Splijtwig scherpen Na lange bedrijfsduur of bij verminderd splijtvermogen, de splijtwig scherpen met een fijne vijl (bramen verwijderen). Afb. Afb. 7 kant scherpen L Nooit door het in stand houden van de druk gedurende meerdere seconden een splijten van een stam proberen te dwingen. Dit kan leiden tot beschadigingen aan de machine. Positioneer de stam opnieuw op het hoofdframe en herhaal het splijtproces of leg de stam opzij. Hoe controleer ik het oliepeil?

1. De stamschuif dient in de uitgangspositie terug bewogen

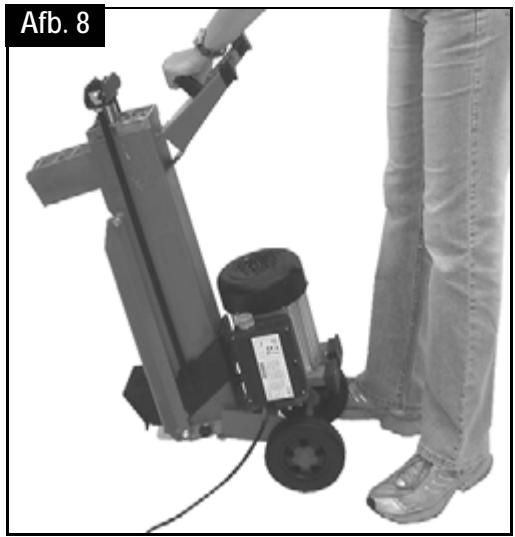

2. Kantel de houtsplijter zo, dat de vulopening naar boven

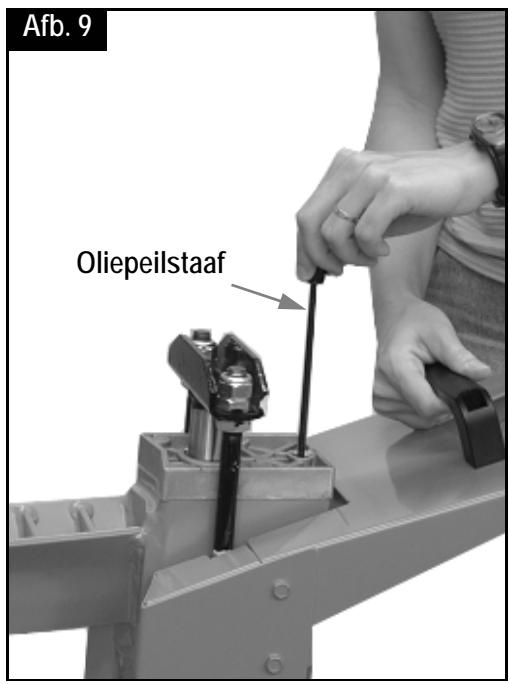

3. Schroef de oliepeilstaaf uit – Afb. 9. Let bij het uitnemen

op de oliedichting. Hoe wordt een vastgeklemde stam losgemaakt?

1. Laat de bedieningshendel en de bedieningsknop los,

zodat de stamschuif terug kan bewegen.

4. Reinig de oliepeilstaaf en de oliedichting.

5. Steek de peilstaaf weer tot aan de aanslag in de opening.

6. Trek de oliepeilstaaf er weer uit.

Wanneer het oliepeil tussen beide merkstrepen ligt is er voldoende olie in het reservoir. Wanneer het oliepeil onder de onderste merkstreep ligt, dient met behulp van een zuivere trechter olie te worden bijgevuld. onderste merkstreep Wanneer hoef ik de olie te wisselen? Eerste oliewisseling na 50 bedrijfsuren, daarna alle 250 bedrijfsuren. Olie wisselen:

1. De stamschuif dient in de uitgangspositie terug bewogen

2. Plaats een recipiënt, die minimum 4 liter olie kan opnemen

onder de houtsplijter.

3. Schroef de oliepeilstaaf uit. Let bij het uitnemen op de

4. Kantel dan de machine om de olie in de recipiënt te

5. Kantel dan de houtsplijter zo, dat de vulopening naar

boven wijst – afb. 8. bovenste merkstreep

7. Controleer de oliedichting. Deze dient bij beschadigingen

te worden vervangen. Voor het kantelen en vasthouden van de houtsplijter is een tweede persoon noodzakelijk.

6. Vul de nieuwe hydraulische olie (3,2 liter) met behulp van

een zuivere trechter in de machine.

7. Reinig de oliepeilstaaf en de oliedichting.

8. Controleer de oliedichting. Deze dient bij beschadigingen

te worden vervangen.

9. Controleer het oliepeil.

10. Schroef de oliepeilstaaf weer vast.

Attentie! Om beschadigingen aan de oliedichting en de schroefdraad van het cilinderdeksel te vermijden, de schroef niet te vast schroeven. Oliedichtin

8. Schroef de oliepeilstaaf weer vast. Attentie! Om

beschadigingen aan de oliedichting en de schroefdraad van het cilinderdeksel te vermijden, de schroefniet te vast schroeven. Afb. 8 Verwijder de oude olie volgens de voorschriften (verzamelpunt voor oude olie in uw buurt). Het is verboden, de oude olie in de grond af te laten of met afval te mengen.

Hydraulische olie Voor de brandhoutsplijter bevelen wij de volgende hydraulische oliesoorten aan:

Afb. 9 Shell Tellus T 22 Aral Vitam Gf 22 BP Energol HLP 22 Î bestel-nr. 400142 (1 liter) Mobil DTE 11 of gelijkwaardige olie Gebruik geen andere oliesoorten. Het gebruik van andere oliesoorten beïnvloedt de functie van de brandhoutsplijter. Reserveonderdelen Oliepeilstaaf Voor de reserveonderdelen zie de reserveonderdelen tekening. (Blz. 120) Reserveonderdelen bestellen: - bij de fabrikant - noodzakelijke gegevens bij de bestelling:

• reserve-onderdel-nr.
• aanduiding van het type Voorbeeld: 360431, 1, Brandhoutsplijter, ASP 5-UG

Mogelijke storingen Probleem Mogelijke oorzaak Oplossing ⇒ Positioneer de stam opnieuw ⇒ Stam is niet correct gepositioneerd ⇒ Stam overschrijdt de toegelaten ⇒ Stam op de toegelaten afmetingen zagen afmetingen of het hout is te hard voor het vermogen van de machine ⇒ Splijtwig scherpen, op bramen en ⇒ Splijtwig splijt niet inkervingen controleren ⇒ Leg een stuk karton onder de ⇒ Olielek houtsplijter om het lek te vinden. Om het probleem op te lossen neemt u contact op met de fabrikant. ⇒ Oliepeil controleren; indien ⇒ Hydraulische druk te laag noodzakelijk olie bijvullen. Probleem kan niet worden opgelost, gelieve contact op te nemen met de fabrikant. ⇒ Verkeerde aansluitleiding (langer dan ⇒ Correcte aansluitleiding gebruiken 10 m of te kleine aderdiameter) Stamschuif schuift slingerend of met ⇒ Lucht in de kringloop ⇒ Ontluchtingsschroef openen hevige trillingen uit ⇒ Oliepeil controleren; indien noodzakelijk olie bijvullen. Probleem kan niet worden opgelost, gelieve contact op te nemen met de fabrikant. Stamschuif schuift niet uit ⇒ Hydraulische pomp defect ⇒ Om het probleem op te lossen neemt u contact op met de fabrikant. Motor loopt niet aan ⇒ Netspanning ontbreekt ⇒ Zekering controleren (16 A) ⇒ Aansluitkabel vervangen c.q. door een ⇒ Aansluitkabel defect elektricien laten controleren ⇒ Elektromotor defect ⇒ Om het probleem op te lossen neemt u contact op met de fabrikant. Olielek aan de oliepeilstaaf ⇒ Oliedichting aan de peilstaaf ondicht ⇒ Oliedichting uitwisselen Stam wordt niet gespleten (te weinig splijtvermogen) Technische gegevens Type Typ-naam Splijtkracht Hydraulische druk Lengte van het hout Diabeter van het hout Splijtlengte Hydraulische olie (max.) Vermogen van de elektromotor Aansluiting Afmetingen Gewicht ASP 5 -520 ASP 5-UG 50 kN (5 t) ± 10 % 18 MPa max. 520 mm 50 – 250 mm 392 mm 3,2 liter P1 = 1500 W (S3) 230 V ~ 50 Hz lengte 980 x breedte 650 x hoogte 1050 mm 49 kg Garantievoorwaarden Houdt u alstublieft rekening met de ingesloten garantieverklaring.
