BEDIENUNGSANLEITUNG ASP 5-UG ATIKA

Originalbetriebsanleitung - Sicherheitshinweise - Ersatzeile

Page 11

Log splitter

Sie)durfen die Maschine nicht in Betrieb..., behnmen, bevor Sie diese Original Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerat wie beschrieben montiert haben.

Anleitung für künftige Verwendungen aufbewahren.

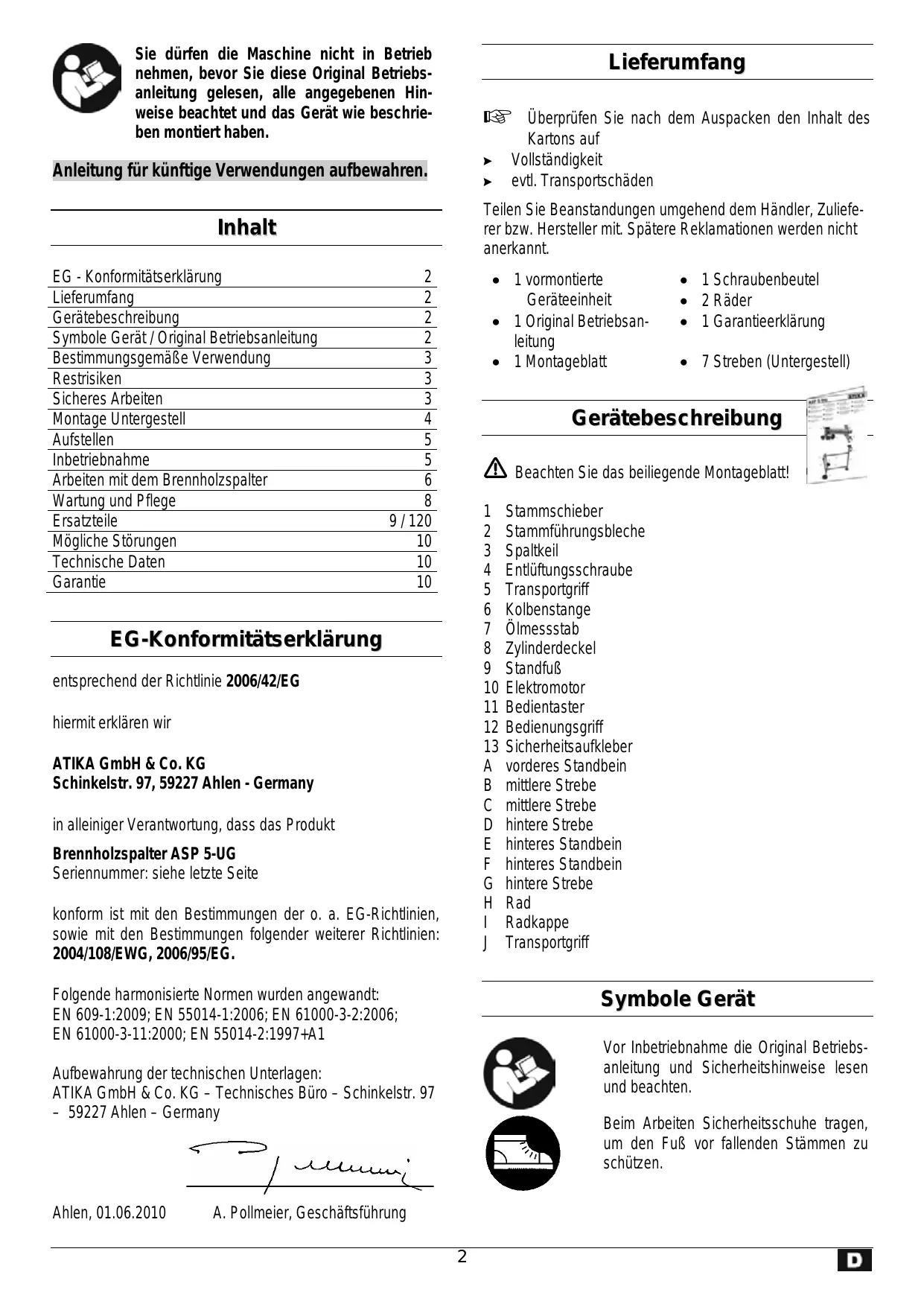

Inhalt

EG - Konformitätserklärung	2
Lieferumfang	2
Gerätebeschreibung	2
Symbole Gerät / Original Betriebsanleitung	2
Bestimmungsgemäße Verwendung	3
Restrisiken	3
Sicheres Arbeiten	3
Montage Untergestell	4
Aufstellen	5
Inbetriebnahme	5
Arbeiten mit dem Brennholzspalter	6
Wartung und Pflege	8
Ersatzteile	9 / 120
Mögliche Störungen	10
Technische Daten	10
Garantie	10

EG-Konformitätserklärung

entspruchend der Richtlinie 2006/42/EG

hiermit erklaren wir

ATIKA GmbH & Co. KG

Schinkelstr. 97, 59227 Ahlen - Germany

in alleiniger Verantwortung, dass das Produkt

Brennholzpalter ASP 5-UG

Seriennummer: siehe letzte Seite

konform ist mit den Bestimmungen der o. a. EG-Richtlinien, sowie mit den Bestimmungen folgender weiterer Richtlinien: 2004/108/EWG, 2006/95/EG.

Folgende harmonisierte Normen wurden angewandt:

EN 609-1:2009; EN 55014-1:2006; EN 61000-3-2:2006

EN 61000-3-11:2000; EN 55014-2:1997+A1

Aufbewährung der technischen Unterlagen:

ATIKA GmbH & Co. KG - Technisches Buro - Schinkelstr. 97

• 59227 Ahlen - Germany

Ahlen, 01.06.2010

A. Pollmeier, Geschäftsführung

Lieferumfang

Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf

Vollständigkeit

evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Handler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

1 vormontierte

Geräteinheit

1 Schraubenbeutel

2 Rader

1 Garantiereklarung

1 Original Betriebsanleitung

1 Montageblatt

• 7 Streben (Untergestell)

Gerätebeschreibung

Beachten Sie das beiliegende Montageblatt!

1 Stammschieber
2 Stammfuhrungsbleche
3 Spaltkeil
4 Entlüfungsschraube
5 Transportgriff
6 Kolbenstange
7 Olmessstab
8 Zylinderdeckel
9 Standfuß
10 Elektromotor
11 Bedientaster
12 Bedienungsgriff
13 Sicherheitsaufkleber
A vorderes Standbein
B mittlere Strebe
C mittlere Strebe
D hintere Strebe
E hinteres Standbein
F hinteres Standbein
G hintere Strebe
H Rad
I Radkappe
J Transportgriff

Symbole Gerät

Vor Inbetriebnahme die Original Betriebsanleitung und Sicherheitshinweise lesen und beachten.

Beim Arbeitsen Sicherheitsschuhe tragen, um den Fuß vor fallenden Stämmen zu schützen.

Beim Arbeitsen Schutzhandschuhe tragen, um die Hände vor Spanen und Splittern zu schützen.

Beim Arbeitsen Schutzvisier tragen, um das Geschicht vor Spanen und Splittern zu schätzen.

Esistverboten,Schutz- und Sicherheitseinrichtungen zu entfernenozeru verändern.

Nur der Bedienerarf im Arbeitskreis der Maschine stehen. Unbeteiligte Personen sowie Haus- und Nutztiere aus dem Gefahrenbereich (Mindestabstand 5m ) fernhalten.

Schnitt- und Quetschgefahr; niemals gefährliche Bereiche berühren, wenn sich der Spaltkeil bewegt.

Achtung! Bewegte Maschinenteile!
Immer auf die Bewegung des Stamm-schiebers achten.

Achtung! Niemals einen Stamm der im Keil feststeckt mit der Hand entfernen.

Achtung!
Vor Reparatur-, Wartungs- und Reinigungsarbeiten Motor abstellen und Netzsteckerziehen.

Stop! Original Betriebsanleitung beachten.

Entlüftungsschraube lose!

Entlüften Seite 6

Symbole Betriebsanleitung

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störungen führen.

Benutzerhinweise. Diese Hinweise halten Ihnen, alle Funktionen optimal zu nutzen.

Montage, Bedienung und Wartung. Hier wird Ihnengenau erklart, was Sie tun,müssen.

Bestimmungsgemäß Verwendung

• Der Brennholzspalter ist nur zum Spalten von Holz einsetzbar.
• Der Brennholzspalter ist nur für die private Nutzung im Haus- und Hobby- Bereich einsetzbar.
• Nur gerade abgeschnittenes Holz ist für den Brennholzzpalter geeignet.
• Metalteile (Nagel, Draht, etc.) sind aus dem zu spaltenden Holz unbedingt zu entfernen.
• Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden haftet der Hersteller nicht - das Risiko damitträgt ausschließlich der Benutzer.

Restrisiken

Auch bei bestimmungsgemäßer Verwendung konnen trotz Einhaltung aller einschlagigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheitshinweise" und die „Bestimmungsgemäß Verwendung", sowie die Original Betriebsanleitung insgesamt beachtet werden.

Rücksichtsnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

• Ignorierte oder übersehene Sicherheitsvorkehrungen konnen zu Verletzungen beim Bediener oder zu Beschädigungen von Eigentum führen.
  Gefährung durch Strom, bei Verwendung nicht ordnungsgemäß Elektro-Anschlußleitungen.
• Berührung spannungsfuhrender Teile bei geöffneten elektrischen Bauteilen.
• Brand- und Rutschgefahr durch ausgelaufene Hydraulikflüssigkeit.

Des weiteren können troz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Sicheres Arbeitsen

! Lesen und beachten Sie vor Inbetriebnahme diesen Erzeugnisses die folgenden Hinweise und die im jeweiligen Land gultigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schützen.

Geben Sie die Sicherheitshinweise an alle Personen weiter, die mit der Maschine arbeiten.
Bewahren Sie diese Sicherheitschinweise gut auf.

• Machen Sie sich vor Gebrauch mit Hilfe der Original Betriebsanleitung mit der Maschine vertraut.

• Benutzen Sie die Maschine nicht für Zwecke, für die sie nicht bestimmt ist (siehe „Bestimmungsgemäß Verwendung" und „Arbeiten mit dem Brennholzpalter").

• Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

• Nehmen Sie eine Arbeitsstellung ein, die sich hinter dem Schieber im Bereich des Bedienungsgriffs befindet. Niemals im Bereich des Spaltkeils stehen.
• Niemals auf der Maschine stehen.

• Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht:

• wenn Sie mude sind.

• unter Einfluss von Drogen, Alkohol oder Medikamenten stehen, die Ihr Urteilungsvermögen beeinflussen konnen.

Tragen Sie beim Arbeitsen

Schutzbrille oder Schutzvisier
- Arbeitschandschuhe
- ggf. Gehorschutz
- Sicherheitsschuhe mit Stahlkappe

Tragen Sie geeignete Arbeitskleidung:
- keine weite Kleidung oder Schmuck (sie konnen von beweglichen Teilen erfasst werden)
- Der Bedienende ist im Arbeitsbereich der Maschine gegenüber Dritten verantwortlich.
- Kinder und Jugendliche unter 18 Jahren)durfen die Maschine nicht bedieren.
- Kinder von der Maschine fernhalten.
- Setzen Sie die Maschine niemals ein, während unbeteiligte Personen in der Höhe sind.
- Lassen Sie die Maschine nie unbeaufsichtigt.
- Halten Sie ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben.
- Überlasten Sie die Maschine nicht! Sie arbeiten better und)sicherer im angegebenen Leistungsbereich.
- Betreiben Sie die Maschine nur mit kompletten und korrekt angebrachten Schutzeinrichtungen undändern Sie an der Maschine nichts, was die Sicherheit beeinträchtigen können.
Die Maschine bzw. Teile der Maschine nicht verändern.
Die Maschine nicht mit Wasser abspritzen. (Gefahrenquelle elektrischer Strom).
- Maschine nicht im Regen stehen während bei Regen arbeiten.
- Nur an einem trockenen Ort außerhalb der Reichweite von Kindern aufbewahren.
Schalten Sie die Maschine ab undziehen Sie den Netz

stecker aus der Steckdose bei:

• Reparaturarbeiten
  Wartungs- und Reinigungsrarbeiten
• Beseitigung von Störungen
  Transport

• Verlassen (auch bei kurzzeitigen Unterbrechungen)

• Überprüfen Sie die Maschine auf eventuelle Beschäftigungen:

• Vor weiterem Gebrauch des Gerätes müssen Schutzvorrichtungen sorgfältig auf ihre einwandfreie und bestimmungsgemäß Funktion untersucht werden.

• Überprüfen Sie, ob Teile beschädigt oder defekt sind. Sümmtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfrei Betrieb sicherzustellen.

• Beschädigte Schutzvorrichtungen und Teile mösen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, sowie nicht anders in der Gebrauchsanweisung angegeben ist.

• Beschädigte oder unleserliche Sicherheitsaufkleber sind zu ersetzen.

! Elektrische Sicherheit

Ausführung der Anschlussleitung nach IEC 60245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens 1,5mm^2 bei einer Kabellänge bis max. 10m
- Niemals Anschlussleitungen über 10 m verwenden. Längere Anschlussleitungen erzeugen einen Spannungsabfall. Der Motor erreicht nicht mehr seine maximale Leistung, die Funktion der Maschine wird reduziert.
- Beim Verlegen der Anschlussleitungen darauf auf achten, dass sie nicht gequetscht, geknicht und die Steckverbindung nicht Nass wird.
- Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Verwenden Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen.
- Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie, wenn sie beschädigt sind.
- Verwenden Sie keine defekten Anschlussleitungen.
- Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.
Keine provisieren Elektroanschlüsse einsetzen.
Schutzeinrichtungen niemals überbrücken oder außer Betrieb setzen.

Der Elektroanschluss bzw. Reparaturen an elektrischen Teilen der Maschine hat durch eine konzessionierte Elektrofachkraft oder den Hersteller zu erfolgen. Örtliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten.
Reparaturen an anderen Teilen der Maschine haben durch den Hersteller zu erfolgen.
Nur Originalersatz-, Zubehrteile verwenden. Durch den Gebrauch anderer Ersatzteile und anderen Zubehörskonnen Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Montage Untergestell

Beachten Sie das beiliegende Montageblatt!
SchlieBen Sie den Brennholzspalter erst nach vollständigem Zusammenbau ans Stromnetz an!
Es sind zwei Personen für die Montage erforderlich!

2 Stecken Sie die mittlere Strebe (C) durch die passende Öffnung der hinteren Strebe (G). Achten Sie daraufuf, dass die mittlere Strebe etwas überstet. Um die Streben zu fixieren, schrauben Sie die Sechskantschraube (M8x16) handfest an.
3 Als nachstes stecken Sie die Räder (H), auf beiden Seiten, auf die Achse der hinteren Strebe (G).
4 Sichern Sie die Räder (H) mit Hilfe der Sicherungs-ringe. Stecken Sie auf beiden Seiten die Radkappe (I) auf.
6 Stecken Sie die hinteren Standbeine (E, F) in die passende Öffnung der hinteren Strebe (G) und ziehen Sie auf beiden Seiten die Sechskantschrauben (M8x16) an.
7 Stecken Sie als nachstes die wichtere Strebe (D) auf die hinteren Standbeine (E, F) undziehen eben falls auf beiden Seiten die Sechskantschrauben (M8x16) an.
8 Stecken Sie nun die mittlere Strebe (B) in die hinteren Strebe (D). Ziehen Sie die Sechskantschraube (M8x16) an.
9 Stecken Sie die mittleren Streben (B, C) in die passende Öffnungen des vorderen Standbeines (A). Schrauben Sie die Sechskantschraube (M8x16) an, um die Streben zu fixieren.
10 Befestigen Sie den Handgriff (J) an dem vorderen Standbein (A).
11 Das Untergestell ist nun montiert.

Brennholzpalter auf Untergestell montieren

12 Eine zweite Person muß den Brennholzspalter in vertikaler Position halten. Lösen Sie die Sechskant-schrauben (M8x25) des Standfußes (9). Entfernen Sie den Standfuß (9).
13 Heben Sie den Brennholzspalter mit zwei Personen an und stellenihn auf das Untergestell.
14 Achten Sie darauf auf das der Brennholzspalter vorne und halten, fest auf dem vorderen Standbein (A) und der hinteren Strebe (D) aufliegt!
15 Stecken Sie die Sechskantschrauben (M8x100) durch das Loch des vorderen Standbeines (A) und des Brennholzspalters. Ziehen Sie die Sechskant-schraube (M8x100) an.
16 Ziehen Sie nun alle Schrauben fest. Der Brennholzspalter mit Untergestell ist nun komplett montiert.

Aufstellen

Wenn Sie den Brennholzspalter ohne Gestell nutzen, stellen Sieihn auf eine 60-75 cm hohe Arbeitsfläche, um eine bequeme Arbeitshaltung einzunehmen.

Achten Sie darauf, dass der Arbeitsbereich folgende Bedingungen erfüllt:

rutschfest
- eben
- frei von Stolpergebnissen
ausreichende Lichtverhältnisse

Die Maschine nicht in der Höhe von Erdgas, Benzirrinen oder anderen leicht brennbaren Materialien betreiben.

Inbetriebnahme

• Vergewissern Sie sich, dass die Maschine komplett und vorschrifsmäßig montiert ist.

• Überprüfen Sie vor jedem Gebrauch:

• die Anschlussleitungen auf defekte Stellen (Risse, Schnitte oder dgl.)

Verwenden Sie keine defekten Leitungen
die Maschine auf eventuelle Beschädigungen (siehe „Sicheres Arbeitsen")
ob alle Schrauben fest angezogen sind
- die Hydraulik auf Leckstellen

Netzanschluß

• Vergleichen Sie die auf dem Geräteotypenschild angegebene Spannung mit der Netzspannung und schlieben Sie das Gerät an die entsprechende und vorschrifsmäßige Steckdose an.
• Verwenden Sie Verlängerungskabel mit ausreichendem Querschnitt.
• Schließen Sie die Maschine über einen Fi-Schutzschalter (Fehlerstrom-Schutzschalter) 30mA an.

(1) Absicherung: 16 A

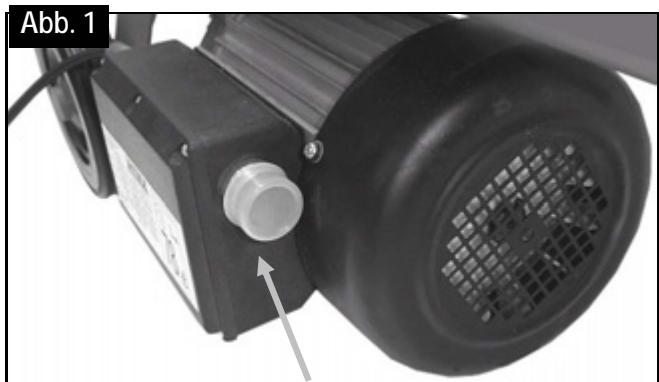

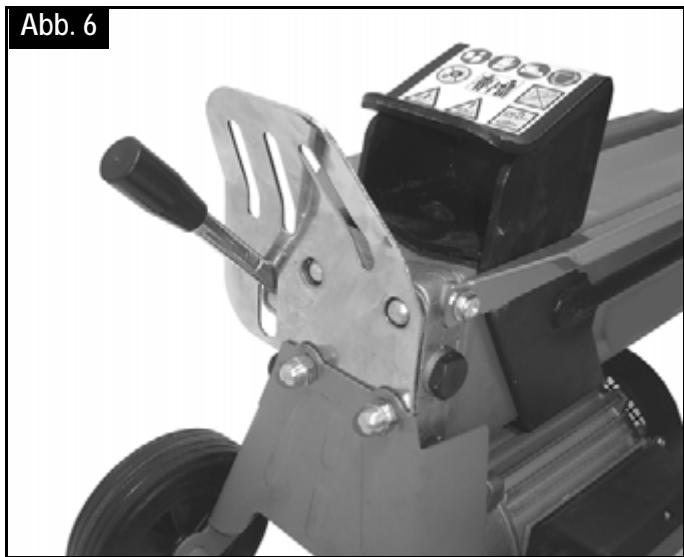

Bedientaster

Bedientaster

Drucken Sie den grünen Bedientaster. Der Motor lauft, solange Sie den grünen Bedientaster gedrück halten.

Lassen Sie den grünen Bedientaster wieder los.

Benutzen Sie kein Gerät, bei dem der Bedientaster nicht langsmäßungsgemäß Funktioniert. Lassen Sie beschädigte Bedienr unverzüglich reparieren oder ersetzen.

Hydraulik

• Niemals die Maschine betreiben, wenn eine Gefahr durch Hydraulikflüssigkeit besteht.
• Stellen Sie sicher, dass die Maschine und der Arbeitsbereich sauber und frei von Ölflecken sind. Rutsch- und Feuergefahr!

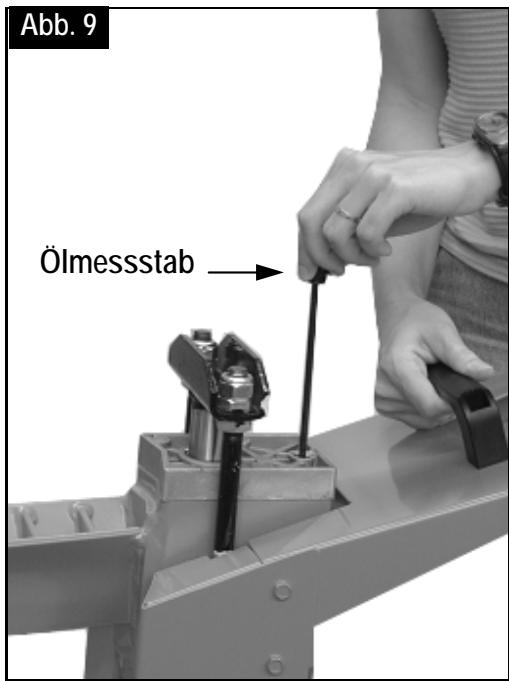

• Überprüfen Sie regelmäßig, ob genügend Hydrauliköl im Behälter ist (siehe „Wartung und Pflege")

Inhalt: 3,2 Liter

Arbeiten mit dem Brennholzspalter

zusätzliche SICHERHEITSHINWEISE

• Der Holzspalterarf nur von einer einzelnen Person bedient werden.
• Nur Personen über 18 Jahre, die die Original Betriebsanleitung gelesen und verstanden haben, * dürfen die Maschinen bedieten.
• Tragen Sie ihre Schutzausrüstungen (Schutzvisier, Handschuhe, Sicherheitsschuhe), um sich vor möglichen Verletzungen zu schätzen.
• Niemals Stämme spalten, die Nagel, Draht oder andere Gegenstände enthalten.
• Bereits gespaltenes Holz und Holzpane erzeugen einen gefährlichen Arbeitsbereich. Es besteht die Gefahr des Stolpers, Ausrutschens oder Hinfallens. Halten Sie den Arbeitsbereich immer aufgeräumt.
• Niemals bei eingeschalteter Maschine die Hände auf sich bewegende Teile der Maschine legen. Halten Sie Sicherheitsabstand von Holzstamm, Schieber und Spaltkeil, um ihre Hände vor Verletzungen zu schützen.
• Spalten Sie nur Holz, dass der max. zu verarbeitenden Länge entspricht.

Was kann ich spalten?

Grosse der zu spaltenden Stämme

Holzänge:	max. 520 mm
Holzdurchmesser:	50 – 250 mm

Der Holzdurchmesser ist ein empfohlener Richtwert, weil:

• dūnnes Holz kann schwer zu spalten sein, wenn es Astlöcher enthalt oder die Fasern zu stark sind.

Spalten Sie keine grünen Stämme. Trockene, gelagerte Stämme spalten sich viel leichter und verursachen nicht so oft ein Festfressen wie grünes (nasses) Holz.

Harthölzer neigen zum zerplatzen: Lassen Sie erhöhte.
icht walten!

Besondere Hinweise zum Spalten:

Vorbereitungen:

Bereiten Sie das zu spaltende Holz auf die maximal zu verarbeitenden Abmessungen (520 mm lang, 50 - 250mm ) vor und achten Sie daraufuf, dass das Holz gerade geschritten ist. Legen Sie sich das Holz am Holzspalter so zurecht, dass keine Gefahr für Sie besteht (Stolpergefahr).

Entlüften

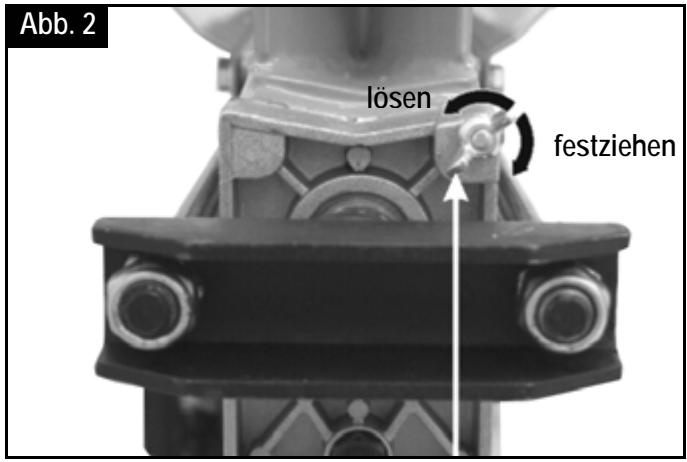

Lösen Sie die Entlüftungsschraube um 3 - 4 Umdrehungen - Abb. 2.

Ziehen Sie die Schraube erst wieder an, wenn Sie mit dem Holzspalten fertig sind.

Entlüfungsschraube

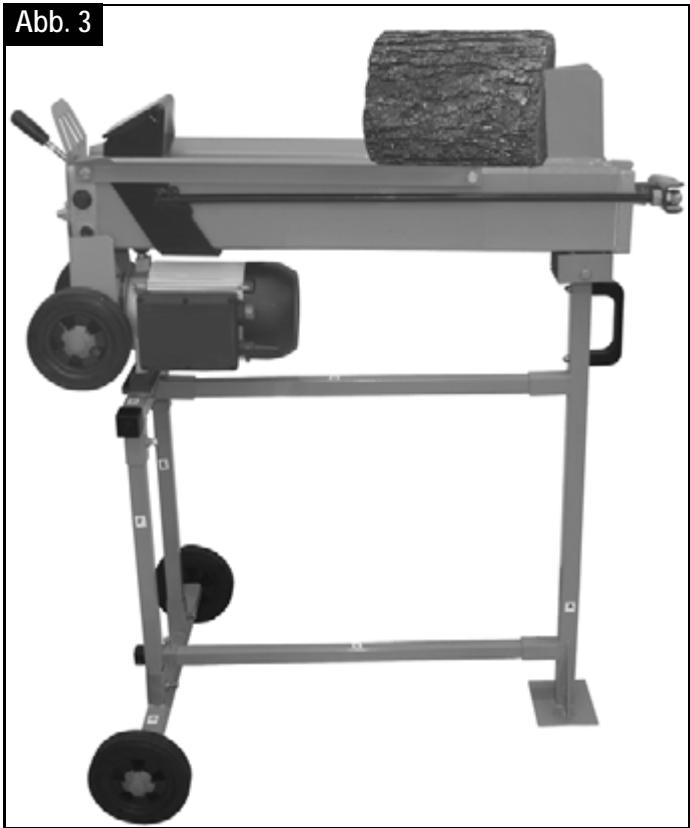

Holz spalten:

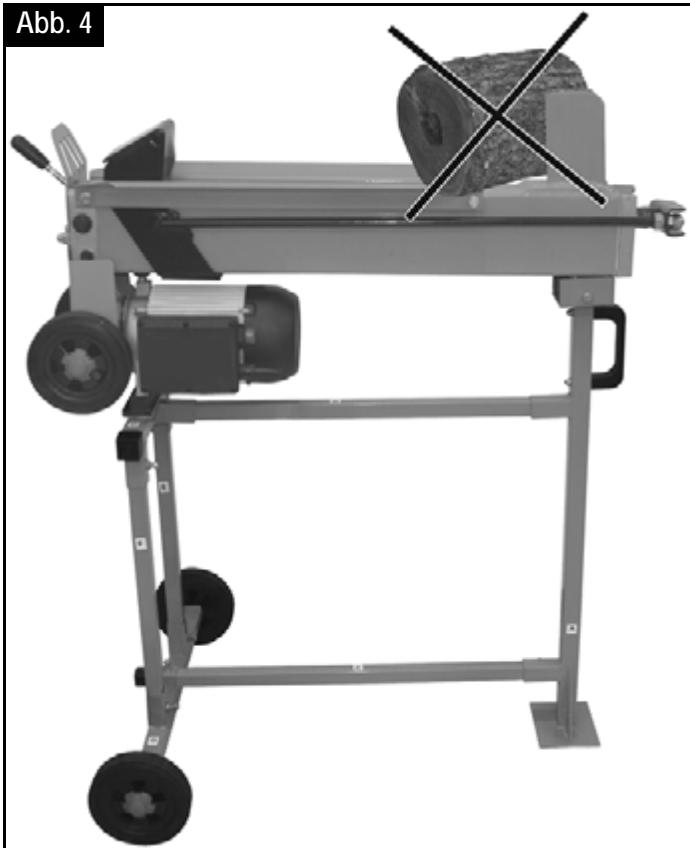

Legen Sie die Stämme immer in der Faserrichtung des Holzes und flach auf den Hauptnahmen des Spalters. Der Stamm muss von den Stammführungsblechen (2) umschlossen sein - Abb. 3.

Den Stamm niemals schrag oder quer auf den Haupträmen legen - Abb. 4.

Immer darauf aufachten, dass der Spaltkeil und der Stamm-schieber die Stammenden senkrecht erfassen kann.
Niemals zwei Stämme in einem Arbeitsgang spalten.
Niemals Holz während des Arbeitvorganges nachlagen oder ersetzen.

Bedienung

Zweihandbetrieb

1. Drücken Sie den Bedientaster am Elektromotor. Warten Sie ein paar Sekunden, damit der Motor seine Endddrehzahl erreicht und der Druck in der Hydraulikpumpe aufgebaut wird - Abb. 1.

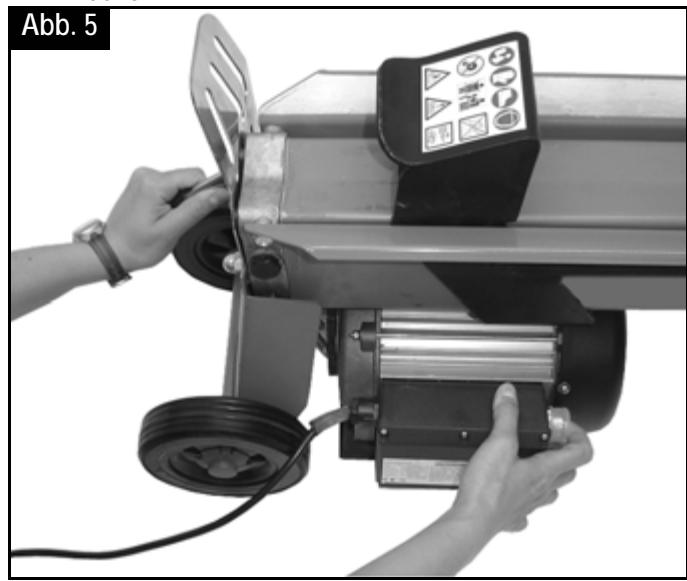

2. Drucken Sie gleichzeitig den Bedienungsgriff nach unten - Abb. 5.

Der Stammschieber drückt den Stamm gegen den Spaltkeil. Der Stamm wird gespalten.

1. Lassen Sie den Bedienungsgriff und den Bedientaster los, der Stammschieber fahr in seine Ausgangsposition zusück - Abb. 6.

① Niemals durch Aufrechterhalten des Schubs über mehrere Sekunden ein Spalten des Stammes erzwingen. Dies kann zu Beschädigungen an der Maschine führen.

Positionieren Sie den Stamm erneut auf dem Hauptrahmen und wiederholen Sie den Spaltvorgang oder legen Sie den Stamm zur Seite.

Wie wird ein festgeklemmter Stamm gelost?

1. Den Bedienungsgriff und den Bedientaster loslassen, damit der Stammschieber zusückfahren kann.
2. Legen Sie einen Holzkeil unter den Stamm, Stammschieber auffahren damit dieser den Keil unter den festgeklemmten Stamm druckt.
3. Lõst sich der Stamm nicht, den Vorgang mit immer größeren Keilen wiederholen.

Beim Losen niemals auf den festgeklemmten Stamm hammersn oder die Hände nahe am Stamm halten. Bitten Sie keine zweite Person um Unterstützung. Versuchen Sie nicht den Stamm durch Schlagen mit einem Werkzeug hersauszubekommen. Dies kann zur Beschädigung des Gerätes führen.

Arbeitsende:

Achten Sie darauf, dass der Stammschieber in seine Ausgangsposition zurückgefahren ist.
Ziehen Sie dann den Netzstecker.
Schrauben Sie die Entlüftungsschraube wieder fest - Abb. 2.
Wartungs- und Pflege- Hinweise beachten.

Wartung und Pflege

Vor Wartungs- und Reinigungsrarbeiten Netzsteckerziehen.

Schutzhandschuhe tragen, um Verletzungen an den Händen zu vermeiden.

① Beachten Sie folgenden, um die Funktionsfähigkeit des Brennholzspalters zu erhalten:

• Reinigen Sie die Maschine nach Arbeitsende gründlich.
  Entfernen Sie Harzrückstände.
• Ölen Sie die Kolbenstange regelmäßig mit einem umweltfreundlichen Spruhöl ein.
  Ölstand prüfen bzw. Öl auswechseln

Spaltkeil schärfen

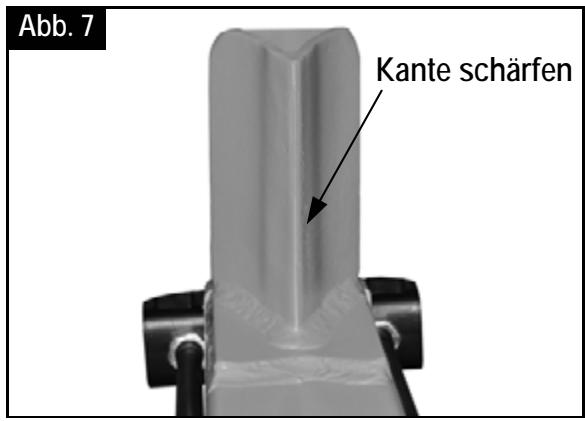

Nach langer Betriebsdauer oder bei verminderter Spaltleistung, den Spaltkeil mit einer feinen Feile schärfen (Grate entfernen) - Abb. 7.

Wie überprüfe ich den Ölstand?

1. Der Stammschieber muss in seine Ausgangsposition zurückgefahren sein.

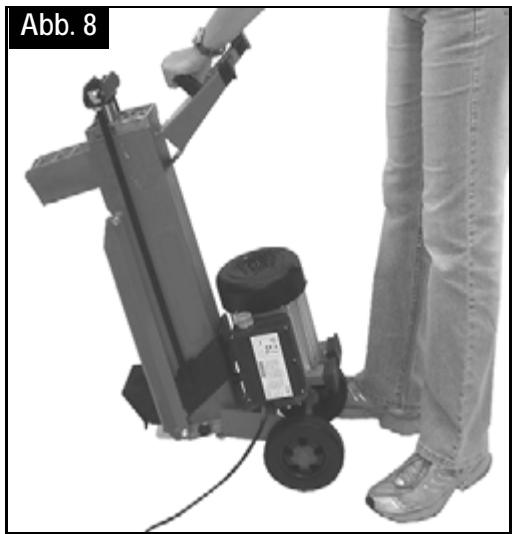

2. Kippen Sie den Holzpalter so, dass die Fülöffnung nach oben zeigt - Abb. 8.
3. Schrauben Sie den Ölmessstab Heraus - Abb. 9. Achten Sie beim herausnahmen auf die Oldichtigung.

4. Säubern Sie den Ölmessstab und die Oldichtung.

5. Stecken Sie den Messstab bis zum Anschlag wieder in die Öffnung.

6. Ziehen Sie den Ölmessstab wieder hersaus.

Liegt der Olpegel zwischen den beiden Markierungen, ist genug Öl im Behälter.
Liegt der Ölpegel unterhalb der unteren Markierung muss Öl mit Hilfe eines sauberen Trichters nachgeführt werden.

1. Überprüfen Sie die Öldichtung. Diese muss bei Beschändigungen ausgetaucht werden.

1. Schrauben Sie den Ölmessstab wieder fest. Achtung! Um Beschädigungen an der Oldichtigung und im Gewinde des Zylinderdeckels zu vermeiden, die Schraube nicht zu fest anziehen.

Erster Ölwechsel nach 50 Betriebsstunden, dann alle 250 Betriebsstunden.

Auswechseln:

1. Der Stammschieber muss in seine Ausgangsposition zurückgefahren sein.
2. Stellen Sie einen Behälter, der mindestens 4 Liter Öl aufnehmen kann, unter den Holzspalter.
3. Schrauben Sie den Ölmessstab Heraus. Achten Sie beim Herausnehmen auf die Oldichtigung.
4. Kippen Sie dann die Maschine, um das Öl in den Behälter zu entleeren.
5. Kippen Sie dann den Holzspalter so, dass die Einfüllöffnung nach oben zeigt - Abb. 8.
6. Füllen Sie das neue Hydraulikol (3,2 Liter) mit Hilfe eines sauberen Trichters ein.
7. Säubern Sie den Ölmessstab und die Oldichtung.
8. Überprüfen Sie die Oldichtigung. Diese muss bei Beschändigungen ausgelaucht werden.
9. Überprüfen Sie den Ölstand.
10. Schrauben Sie den Ölmessstab wieder fest. Achtung! Um Beschädigungen an der Oldichtigung und im Gewinde des Zylinderdeckels zu vermeiden, die Schraube nicht zu fest anziehen.

Entsorgen Sie das Altol ordnungsgemäß (Altolsammelstelle vor Ort). Es ist verboten das Altol in den Boden abzulassen oder mit Abfall zu vermischen.

i Hydrauliköl

Für den Holzpalter empfehlen wir die folgenden Hydraulikole:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22 Bestell-Nr. 400142 (1 Liter)
Mobil DTE 11
oder gleichwertiges

Keine anderen Ölsorten verwenden. Der Gebrauch von anderen Ölsorten beeinflusst die Funktion des Holzspalter.

Ersatzteile

Entnahmen Sie die Ersatzteile der Zeichnung (siehe S. 120).

Ersatzteile bestellen:

Bezugssquelle ist der Hersteller
- erforderliche Angaben bei der Bestellung:

• Ersatzteil - Nr.
  gewünschte Stückzahl
  Gerat
• Bezeichnung des Modells

Beispiel: 360431, 1, Brennholzpalter, ASP 5-UG

Mögliche Störungen

Problem	mögliche Ursache	Beseitigung
Stamm wird nicht gespalten (zu weniger Spaltleistung)	→ Stamm ist nicht richtig positioniert → Stamm überschreitet die zulässigen Ab-messungen oder das Holz ist für die Leistung der Maschine zu hart → Spaltkeil spaltet nicht → Öl-Leck → Hydraulikdruck zu niedrig → falsche Anschlussleitung (> longer als 10 m oder zukleiner Aderquerschnitt)	→ positionieren Sie den Stamm erneut → Stamm auf zulässige Abmessungen schreiben → Spaltkeil schärfen, auf Grat oder Kerben prüfen → Legen Sie ein Stück Karton unter den Holzspalter, um das Leck zu finden. Zur Problembehebung wenden Sie sich an den Hersteller. → Ölstand überprüfen; wenn notig Öl nach-fällen. Problem ist nicht zu beheben,itte wenden Sie sich an den Hersteller. → richtige Anschlussleitung verwenden
Stammschieber fahrtschwankend oder mit starken Vibrationen aus	→ Luft im Kreislauf	→ Entlüfungsschraube öffnen → Ölstand überprüfen; wenn notig Öl nach-fällen. Problem ist nicht zu beheben,itte wenden Sie sich an den Hersteller.
Stammschieber fahrht nicht aus	→ Hydraulikpumpe defect	→ Zur Problembehebung wenden Sie sich an den Hersteller.
Motor lauft nicht an	→ Netzspannung fehlt → Anschlusskabel defect → Elektromotor defect	→ Absicherung überprüfen (16 A) → Anschlusskabel austauschen bzw. von einem Elektrofachmann überprüften las-SEN → Zur Problembehebung wenden Sie sich an den Hersteller.
Öl-Leck am Ölmessstab	→ Öldichtung am Ölmessstab undicht	→ Öldichtung auswechseln

Technische Daten

Modell	ASP 5 -520
Typ	ASP 5-UG
Spaltkraft	50 kN (5 t) ± 10 %
Systemdruck	18 Mpa
Holzänge	max. 520 mm
Holzdurchmesser	50 – 250 mm
Spalhub	392 mm
Hydrauliköl (max.)	3,2 Liter
Elettromotorleistung	P1 = 1500 W (S3)
Anschluss	230 V ~ 50 Hz
Abmessungen inkl. Untergestell	Länge 980 x Breite 650 x Höhe 1050 mm
Gewicht	ca. 49 kg

Garantie

Bitte beachten Sie die beiliegende Garantieerklarung.

ATIKA GmbH & Co. KG - Technisches Buro - Schinkelstr. 97

Ahlen, 01.06.2010

ATIKA GmbH & Co. KG - Technisches Buro - Schinkelstr. 97

• 59227 Ahlen - Germany

Ahlen, le 01.06.2010

ATIKA GmbH & Co. KG - Technisches Buro - Schinkelstr. 97

• 59227 Ahlen - Germany

Ahlen, 01.06.2010

ATIKA GmbH & Co. KG - Technisches Buro - Schinkelstraße 97 59227 Ahlen - Germany

Ahlen, 01.06.2010

A. Pollmeier, direktor

Obujam dostave

ATIKA GmbH & Co. KG - Technisches Buro - Schinkelstr. 97

• 59227 Ahlen - Germany

Ahlen, 01.06.2010

! Elektrische veiligung

ATIKA GmbH & Co. KG - Technisches Buro - Schinkelstraße

97 59227 Ahlen - Germany

Ahlen, 01.06.2010

A. Pollmeier, Directiunea

Volumul de livre

ATIKA GmbH & Co. KG - Technisches Buro - Schinkelstr. 97

• 59227 Ahlen - Germany

Ahlen, 01.06.2010

A. Pollmeier, Foretagsledningen

Leveransomfattning

Kontrollera innehallet i kartongendvs.

om leveransen ar komplett
om leveransen ev. har tagit skada

ATIKA GmbH & Co. KG - Technisches Buro - Schinkelstr. 97

• 59227 Ahlen - Germany

Ahlen, 01.06.2010
