ATC Fp - Pumper Kärcher - Gratis brugsanvisning og manual

Produkttype	Professionel dækpumpe
Mærke	Kärcher
Model	ATC Fp
Strømforsyning	230 V, 50 Hz, enfaset
Tilsluttet effekt	450 W
Beskyttelsestype	IP44
Trykluftstrøm	100 l/min
Driftstryk	0,1 til 0,8 MPa
Mål (L × B × H)	423 × 423 × 1550 mm
Vægt	55 kg
Driftstemperatur (med frostvæske)	-10 °C til +40 °C
Driftstemperatur (uden frostvæske)	+5 °C til +40 °C
Omgivende luftfugtighed	10 til 80 %
Lydtryksniveau LpA	<70 dB(A)
Lydeffektniveau LWA	76,8 dB(A)
Hovedfunktioner	Dækpumpning og trykovervågning, valgfrie mønter, digitalt display
Flad dæk funktion	Ja, dedikeret knap
Daglig vedligeholdelse	Tøm kondensat, kontroller slanger og dyse
Ugentlig vedligeholdelse	Rengør ydersiden
Kalibrering	Hvert 2. år af et godkendt kontor
Frostbeskyttelse	Ja, dedikeret kontakt (tilgængelig)
Sikkerhed	Nødstop, elektriske instruktioner og varme overflader
Brug	Professionel, betaling med mønter

Ofte stillede spørgsmål - ATC Fp Kärcher

Hvordan bruger jeg dækpumpen ATC Fp?

Indsæt en mønt i åbningen, indstil det ønskede tryk med + og - knapperne, sæt dysen på dækventilen. Et lydsignal angiver, at trykket er nået. Fjern dysen og hæng den op.

Hvad gør jeg, hvis dækket er helt fladt?

Indsæt en mønt, indstil trykket, sæt dysen på ventilen, og tryk derefter på knappen « Fladt dæk ». Vent på lydsignalet.

Hvordan tømmer jeg kondensatet fra kompressoren?

Fjern frontdækslet, placer en beholder under aftapningsventilen, åbn ventilen langsomt for at tømme kondensatet, luk derefter og sæt dækslet på igen.

Hvad betyder fejlmeddelelsen ER1?

ER1 angiver en ustabil trykmåling på grund af en defekt dyse eller slange. Udskift den pågældende del.

Hvordan aktiverer jeg frostbeskyttelsen?

Ved temperaturer under +5 °C skal du sætte frostbeskyttelseskontakten på « ON ». Hovedafbryderen skal også være i ON-positionen.

Hvilken ugentlig vedligeholdelse er nødvendig?

Rengør ydersiden af apparatet og tøm kondensatet fra trykluftbeholderen.

Hvilke mønter accepteres af betalingssystemet?

Som standard: 50 eurocent, 50 britiske pence, 1 schweizerfranc, 1 polsk zloty, 5 norske kroner. Andre mønter kan konfigureres af kundeservice.

Hvordan indstiller jeg driftstiden?

Brug drejeknappen P I til at indstille tiden fra 30 sekunder til 7 minutter. De andre knapper (P II, P III, P IV) er uden funktion.

Apparatet starter ikke efter tilslutning af dysen, hvad gør jeg?

Kontroller dysens fastgørelse, slangens tilstand, og tryk derefter på knappen « Fladt dæk ». Hvis problemet fortsætter, kontakt kundeservice.

Hvor kan jeg finde reservedele?

Brug udelukkende originale Kärcher-dele. Besøg www.kaercher.com eller kontakt din autoriserede forhandler.

BRUGSANVISNING ATC Fp Kärcher

Generelle henvisninger 27

Miljøbeskyttelse 27

Tilbehør og reservedele 28

Sikkerhedshenvisninger 28

Ibrugtagning 28

Betjening 28

Indstillinger 29

Frostbeskyttelse 29

Ud-af-brugtagning 29

Generelle henvisninger

Læs den originale driftsvejledning og kapitlet Sikkerhedshenvisninger, inden maskinen

tages i brug første gang. Betjen maskinen i henhold til den.

Opbevar denne driftsvejledning til senere brug eller til kommende brugere.

Miljøbeskyttelse

Emballagen kan genbruges. Sørg for at bortskaffe emballagen miljømæssigt korrekt.

Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom

batterier, akku-pakker eller olie, der ved forkert håndtering eller forkert bortskaffelse kan udgøre en fare for menneskers sundhed og for miljøet. For en korrekt drift af maskinen er disse dele imidlertid nødvendige.

Maskiner, der er kendetegnet med dette symbol, må ikke bortskaffes sammen med husholdningsaffaldet.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger om indholdsstoffer findes på: www.kaercher.com/REACH

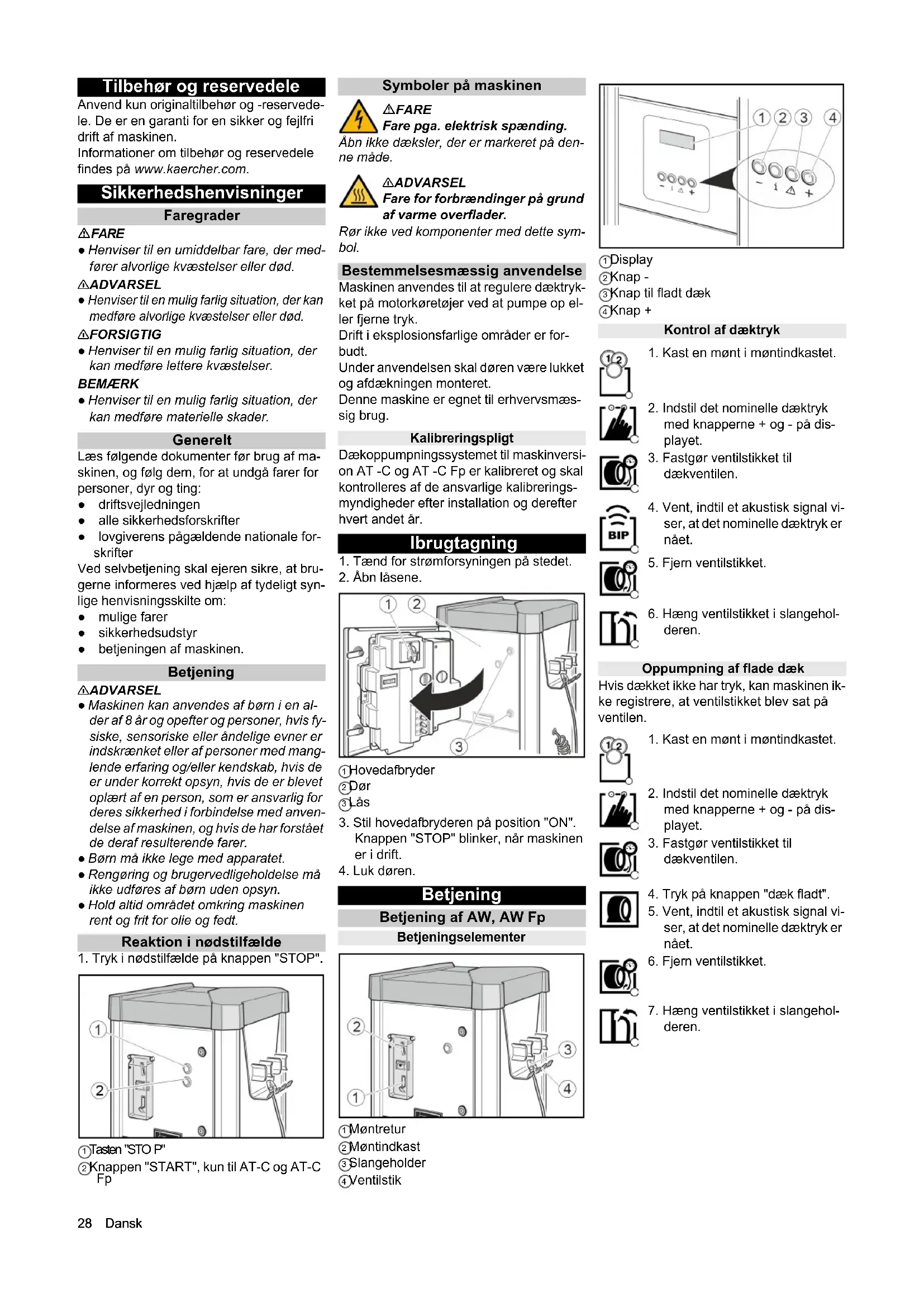

Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen.

Sikkerhedshenvisninger

Faregrader

FARE

• Henviser til en umiddelbar fare, der medfører alvorlige kvæstelser eller død.

ADVARSEL

• Henviser til en mulig farlig situation, der kan medføre alvorlige kvæstelser eller død.

FORSIGTIG

• Henviser til en mulig farlig situation, der kan medføre lettere kvæstelser.

BEMÆRK

• Henviser til en mulig farlig situation, der kan medføre materielle skader.

Generelt

Læs følgende dokumenter før brug af maskinen, og følg dem, for at undgå farer for personer, dyr og ting:

driftsvejledningen - alle sikkerhedsforskrifter lovgiverens gældende nationale forskrifter

Ved selvbetjening skal ejeren sikre, at brugerne informeres ved hjælp af tydeligt synlige henvisningsskilte om:

mulige farer - sikkerhedsudstyr - betjeningen af maskinen.

Betjening

ADVARSEL

• Maskinen kan anvendes af børn i en alder af 8 år og opefter og personer, hvis fysiske, sensoriske eller mentale evner er indskrænket, eller af personer med manglende erfaring og/eller kendskab, hvis de er under korrekt opsyn, hvis de er blevet oplært af en person, som er ansvarlig for deres sikkerhed i forbindelse med anvendelse af maskinen, og hvis de har forstået de deraf resulterende farer. Børn må ikke lege med apparatet.
• Rengøring og brugervedligeholdelse må ikke udføres af børn uden opsyn.
• Hold altid området omkring maskinen rent og frit for olie og fedt.

Fare pga. elektrisk spænding.

Åbn ikke dæksler, der er markeret på denne måde.

ADVARSEL

Fare for forbrændinger på grund af varme overflader.

Rør vedkomponenter med dette symbol.

Bestemmelsesmæssig anvendelse

Denne maskine er egnet til erhvervsmæssig brug.

Kalibreringspligt

Dækpumpningsystemet til maskinversion AT-C og AT-C Fp er kalibreret og skal kontrolleres af de ansvarlige kalibreringsmyndigheder efter installation og derefter hvert andet år.

Ibrugtagning

1. Tænd for strømforsyningen på stedet.
2. Åbn låse.

Hovedafbryder ②Dor 3LAs

1. Stil hovedafbryderen på position "ON". Knappen "STOP" blinker, når maskinen er i drift.
2. Luk døren.

Betjening

Betjening af AW, AW Fp Betjeningselementer

Montretur Montindkast ③ Slangeholder ④Ventilistik

①Display ②Knap ③Knap til fladt dæk ④Knap +

Kontrol af dæktryk

1. Kast en mønt i møntindkastet.
2. Indstil det nominelle dæktryk med knapperne + og - på displayet.
3. Fastgør ventilstikket til dækventilen.
4. Vent, indtil et akustisk signal viser, at det nominelle dæktryk er nået.
5. Fjern ventilstikket.
6. Hæng ventilstikket i slangeholderen.

Oppumpning af flade dæk

Hvis dækket ikke har tryk, kan maskinen ikke registrere, at ventilstikket blev sat på ventilen.

1. Kast en mønt i møntindkastet.
2. Indstil det nominelle dæktryk med knapperne + og - på displayet.
3. Fastgør ventilstikket til dækventilen.

1. Tryk på knappen "dæk fladt".
2. Vent, indtil et akustisk signal viser, at det nominelle dæktryk er nået.
3. Fjern ventilstikket.

1. Hæng ventilstikket i slangeholderen.

Betjening AW-C, AW-C FP Betjeningselementer

Møntretur ② Møntindkast ③ Slangeholder ④ Ventilstik ⑤ Knappen START

① Visning af nominelt tryk ② Dæktryksvisning ③ Knap + ④ Knap - ⑤ Knap til fladt dæk ⑥ Funktion

Kontrol af dæktryk

START

1. Kast en mønt i møntindkastet.
2. Tryk på knappen START.
3. Indstil det nominelle dæktryk med knapperne + og - på displayet for nominelt tryk (øverste display).
4. Fastgør ventilstikket til dækventilen. Dæktryksvisningen (nederste display) viser dæktrykket.
5. Vent, indtil et akustisk signal viser, at det nominelle dæktryk er nået.
6. Fjern ventilstikket.

1. Hæng ventilstikket i slangeholderen.

Oppumpning af flade dæk

Hvis dækket ikke har tryk, kan maskinen ikke registrere, at ventilstikket blev sat på ventilen.

1. Kast en mønt i møntindkastet.

1. Tryk på knappen START.
2. Indstil det nominelle dæktryk med knapperne + og - på displayet for nominelt tryk (øverste display).
3. Fastgør ventilstikket til dækventilen. Dæktryksvisningen (nederste display) viser dæktrykket.
4. Tryk på knappen "dæk fladt".
5. Vent, indtil et akustisk signal viser, at det nominelle dæktryk er nået.
6. Fjern ventilstikket.
7. Hæng ventilstikket i slangeholderen.

Indstillinger

Indstilling af løbetiden

Obs

Den indstillelige løbetid gælder for indkastningen af en af følgende mønter:

50 eurocent, 50 britiske pence, 1 schweizerfranc, 1 polsk zloty, 5 norske kroner

Andre mønter kan indstilles af kundeservice.

1. Indstil løbetiden på drejeknap P I. Muligt indstillingsområde 30 sekunder til 7 minutter.

①Drejeknap PI

Obs

Drejeknapperne P II, P III og P IV har ingen funktion.

Frostbeskyttelse

① Kontakt til frostbeskyttelse ② Frostbeskyttelsesopvarmning

BEMÆRK

Risiko for beskadigelse

Frostbeskyttelsen er kun aktiv, når hovedafbryderen er i position "ON".

Når frostbeskyttelsen aktiveres, skal du kontrollere, om hovedafbryderen er i position "ON".

Obs

Frostbeskyttelsesopvarmningen er ikke termostatstyret. I tændt tilstand er opvarmningen konstant i drift.

En maskine uden frostbeskyttelse skal tages ud af drift, når der er risiko for frost.

Ud-af-brugtagning

1. Tap kondensvand af trykluftbeholderen (se "Vedligeholdelsesarbejder").
2. Stil hovedafbryderen på position "OFF".

1. Rengør maskinen udvendigt.
2. Tap kondensvand af trykluftbeholderen (se "Vedligeholdelsesarbejder").

Vedligeholdelsesarbejde

Tømning af montkassetten

1. Åbn døren.

Dør ② Montkasette 2. Træk montkassetten ud, og tøm den.

Aftapning af kondensvand

1. Tag afdækningen af.

①Afdækning ②Aftapningsventil til kondensvand

1. Hold aftapningsventilen til kondensvand over en kloak eller en opsamlingsbeholder.

ADVARSEL

Fare for kvæstelse, fare for beskadigelse

Vandstrålen, der kommer ud af aftapningsventilen til kondensvand, kan forårsage kvæstelser eller beskadigelser. Ret aldrig aftapningsventilen til kondensvand mod mennesker, dyr, maskinen eller elektriske komponenter. 3. Åbn langsomt aftapningsventilen til kondensvand, og tøm kondensvandet af. 4. Luk aftapningsventilen til kondensvand. 5. Monter afdækningen.

Transport

△FORSIGTIG

Fare for kvæstelse, fare for beskadigelse

Vær opmærksom på apparatets vægt ved transporten.

1. Ved transport i køretøjer sikres apparatet mod at glide eller vælte iht. til de gældende retningslinjer.

Opbevaring

△FORSIGTIG

Fare for tilskadekomst og beskadigelse. Vær opmærksom på maskinens vægt ved opbevaring.

Hjælp ved fejl

△FARE

Fare på grund af elektrisk stød. Inden du arbejder på maskinen, skal du sætte hovedafbryderen på "OFF" og afbryde strømforsyningen på stedet.

Maskinen fungerer ikke

• Kontroller spændingsforsyningen på stedet. Stil hovedafbryderen på position "ON".
• Kontakt kundeservice.

Maskinen starter ikke, når ventilstikket er blevet forbundet med dækket.

• Kontroller, at ventilstikket sidder korrekt.
• Kontroller slangens og ventilstikkets tilstand. Tryk på knappen "dæk fladt".

• Træk kompressorens tilslutningsknap op.

Tilkoblingsknap kompressor

• Kompressoren er overophedet: Vent, indtil kompressoren er kølet af.

• Kontroller trykket på manometeret. Juster om nødvendigt trykreduktionen.

Fejl med visning på displayet

Fejl Årsag Afhjælpning
ER1 Ustabil trykmåling på grund	af defekt ven-tilstik eller slange	● Udskift ventilstikket.● Udskift slangen.
ER2, ER7 Lufttrykket er for lavt.	Instabil trykmåling på grund af defekt ven-tilstik eller slange.	● Kontroller lufttrykket på manometeret, juster om质地ventidigt trykreduktionen.● Udskift ventilstikket.● Udskift slangen.
ER3	Lufttrykket er for lavt.	● Kontroller trykket på manometeret, juster om质地ventidigt trykreduktionen.
ER4	Lufttrykket er for hijt.	● Kontroller trykket på manometeret, juster om质地ventidigt trykreduktionen.
ER5	Der er fejl ved spændingsforsyningen.	● Kontakt kundeservice.
ER6, ER8, ER9, ERU, ERB	Fejl i elektronikken.	● Kontakt kundeservice.
ERP	Ventilstikket lösnede sig under oppump-ningen.Lufttrykket er ikke stabilt.	● KontROLLER, at ventilstikket sidder korrekt.● KontROLLER trykket på manometeret, juster om质地ventidigt trykreduktionen.

Garanti

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser.

Eventuelle fejl på maskinen afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl.

Hvis du ønsker at gøre garantien gældende, bedes du henvende dig til din forhandler eller nærmeste kundeservice medbringende kvittering for købet.

(Se adressen på bagsiden)

Tekniske data

Elektrisk tilslutning

Netspænding V 230

Fase ~ 1

Frekvens Hz 50

Tilslutningseffekt W 450

Luftfugtighed % 10...80

Støjemission

Lydtryksniveau LpA dB(A) <70

Lydeffektniveau LWA + dB(A) 76,8 usikkerhed KWA

Lydeffektniveau LWA + dB(A) 4 usikkerhed KWA

Mål og vægt

Vægt kg 55, Længde mm 423, Bredde mm 423, Højde mm 1550

Der tages forbehold for tekniske ændringer.

EU-

overensstemmelseserklæring

Hermed erklærer vi, at nedenstående maskine på grund af sin udformning og konstruktion i den udførelse, i hvilken den sælges af os, overholder EU-direktivernes relevante, grundlæggende sikkerheds- og sundhedsmæssige krav. Hvis maskinen ændres uden aftale med os, mister denne attest sin gyldighed.

Produkt: Dækpumper

Type: AT, AT Fp, AT-C, AT-C Fp

Sikkerhedsanvisninger 31

Igangsætning 32

Betjening 32

Innstillinger 32

Frostbeskyttelse 33

Ta ut av drift 33

Sikkerhetsanvisninger

Risikonivå

FARE

Anvisning om en umiddelbart truende fare som kan føre til store personskader eller død.

ADVARSEL

For å unngå farer for personer, dyr eller ting, må du lese og ta hensyn til følgende dokumenter før bruk av apparatet:

Symboler på apparatet

FARE

Ikke berør komponenter med dette symbolet.

Forskriftsmessig bruk

Døren må være lukket og dekselet på når apparatet er i drift.

1. Koble inn strømforsyningen på stedet.
2. Låsene åpnes.

Hovedbryter Dør ③Lås

1. Sett hovedbryteren i stillingen "ON". Tasten "STOP" blinker når apparatet er i drift.
2. Lukk døren.

Betjening

Betjening AW, AW Fp

Betjeningselementer

① Mynetreur (2) Myntinnkast (3) Slangeholder ④ Ventilmunnstykke

① Display

Tast 3 Tasten flatt dekk tast

Innstillingsområdet går fra 30 sekunder til 7 minutter.

(1) Dreibryter P I

Merknad

1. Sikre apparatet så det ikke kan skli eller velte iht. de gyldige retningslinjene ved transport i kjøretøy.

Lagring

△FORSIKTIG

Fare for personskader og materielle skader

Før du arbeider på apparatet, må du sette hovedbryteren på "OFF" og koble fra strømforsyningen på stedet.

Apparatet fungerer ikke
