KM 130300 R Bp - Fejemaskine Kärcher - Gratis brugsanvisning og manual

Produkttype	Industriel fejemaskine
Mærke	Kärcher
Model	KM 130300 R Bp
Mål (L x B x H)	2040 x 1330 x 1430 mm
Vægt (uden batteri)	840 kg
Vægt (med batteri)	1300 kg
Strømforsyning	Batteri 36 V, 360 Ah (batteripakke som ekstraudstyr)
Fejebredde (med sidebørste)	1300 mm
Fejebredde (uden sidebørste)	1000 mm
Fejekapacitet	Op til 9100 m²/t (med sidebørste)
Støvbeholderens volumen	300 L
Maksimal hældning (i kørselsretningen)	14 %
Kørehastighed (frem og tilbage)	7 km/h
Hydraulikolie type	HV 46
Mængde hydraulikolie (beholder)	20,5 L
Støvfilterets overflade	5,2 m²
Lydtryksniveau (LpA)	75 dB(A)
Garanteret lydeffektniveau	93 dB(A)
Hovedfunktioner	Fejning med roterende børste og sidebørste, sugning, hydraulisk tømning af beholder
Sikkerhed	Sædekontakt, parkeringsbremse, beskyttelsestag som ekstraudstyr, automatisk stop
Vedligeholdelse	Daglig rengøring af filter, ugentlig vedligeholdelse, udskiftning af børster efter slitage
Reservedele og reparationsmuligheder	Filter, børster, batterier, tætninger, sikringer tilgængelige via Kärcher service

Ofte stillede spørgsmål - KM 130300 R Bp Kärcher

Hvad gør jeg, hvis maskinen ikke kører eller kun kører langsomt?

Kontroller, at føreren sidder korrekt (sædekontakt aktiveret), at parkeringsbremsen er løsnet, at batteriet er opladet, og at der ikke er viklet nogen ledning eller bånd omkring børsterne. Hvis problemet fortsætter, kontakt Kärchers kundeservice.

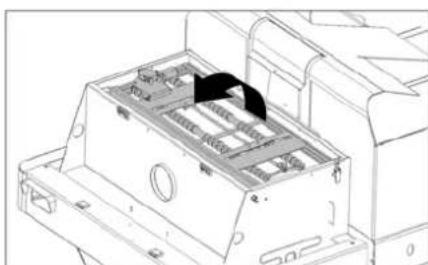

Hvordan rengør jeg støvfilteret?

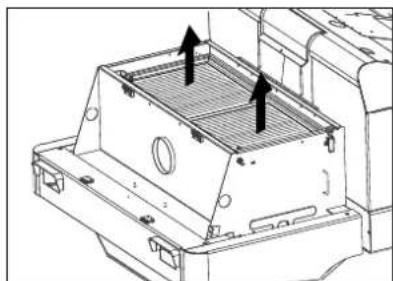

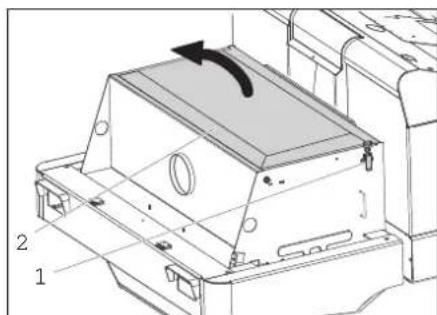

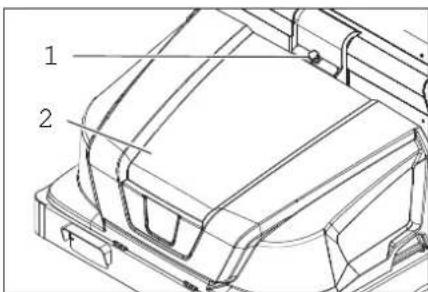

Brug filterrengøringsknappen på betjeningspanelet under drift. Til manuel rengøring skal du åbne dækslet, klappe rysteren ned og udskifte filteret om nødvendigt. Bær beskyttelsesmaske.

Hvordan justerer jeg fejesporet på den roterende børste?

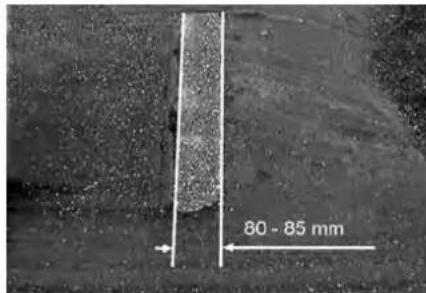

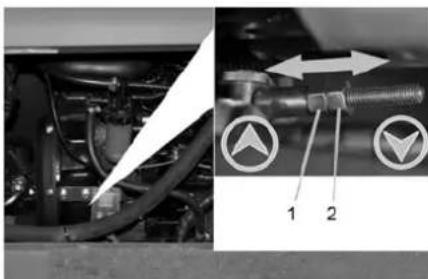

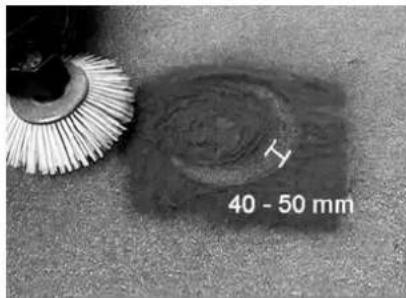

Placer maskinen på et plant og støvet gulv, deaktiver sugningen, kør et kort stykke baglæns, mål derefter bredden af fejerektanglet (80-85 mm). Juster justeringsmøtrikken under sidebeklædningen og spænd kontramøtrikken.

Hvilket batteri skal jeg bruge, og hvordan oplader jeg det?

Brug udelukkende Kärcher batteripakke 36 V, 360 Ah (ref. 6.654-282.0) med den tilpassede oplader 36 V, 50 A (ref. 6.654-283.0). Oplad i et ventileret rum, tag først opladeren fra nettet, derefter fra batteriet.

Hvordan tømmer jeg støvbeholderen?

Parkér maskinen på et plant underlag, aktivér parkeringsbremsen, løft beholderen ved hjælp af betjeningen, nær dig en opsamler, åbn lugen ved at trykke kontakten til venstre, tøm, luk lugen (kontakt til højre), og sænk derefter beholderen.

Kan jeg bruge maskinen på en skråning?

Ja, men overskrid ikke 14 % hældning i kørselsretningen og 10 % sidehældning. Kør langsomt i sving for at undgå risiko for væltning.

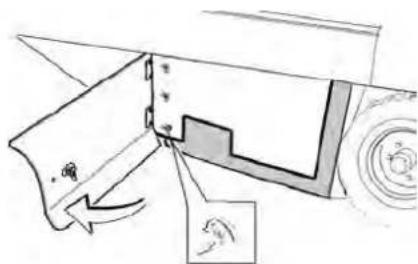

Hvordan vedligeholder jeg børsterne (roterende og sidebørste)?

Kontroller dagligt slid og oprulning af bånd. For at udskifte den roterende børste skal du åbne beklædningen, skrue huset af og fjerne børsten. Sidebørster udskiftes efter slitage. Juster sporet efter udskiftning.

Hvad gør jeg ved hvinende støj fra hydraulikken?

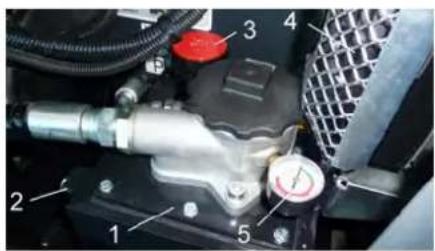

Kontroller hydraulikolieniveauet i kigglasset (mellem MIN og MAX). Hvis nødvendigt, tilsæt HV 46 olie. Hvis støjen fortsætter, kontakt Kärcher service.

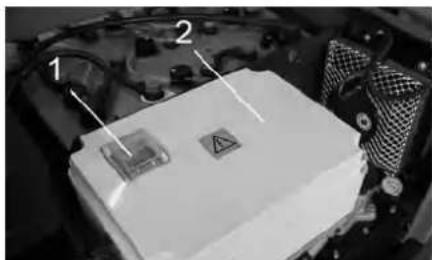

Hvordan skifter jeg en sikring?

Åbn sikringsholderen. Identificer den defekte sikring (se sikringsskemaet i vejledningen). Udskift den med en sikring med samme ampere. For hovedsikringer (FU01, FU14-16) skal du kontakte autoriseret service.

Hvad er batteriets opladningstid?

Opladningstiden afhænger af opladeren og afladningstilstanden. Ved normal brug skal du regne med ca. 8 timer for fuld opladning. Maskinen giver ca. 2 timers kontinuerlig drift.

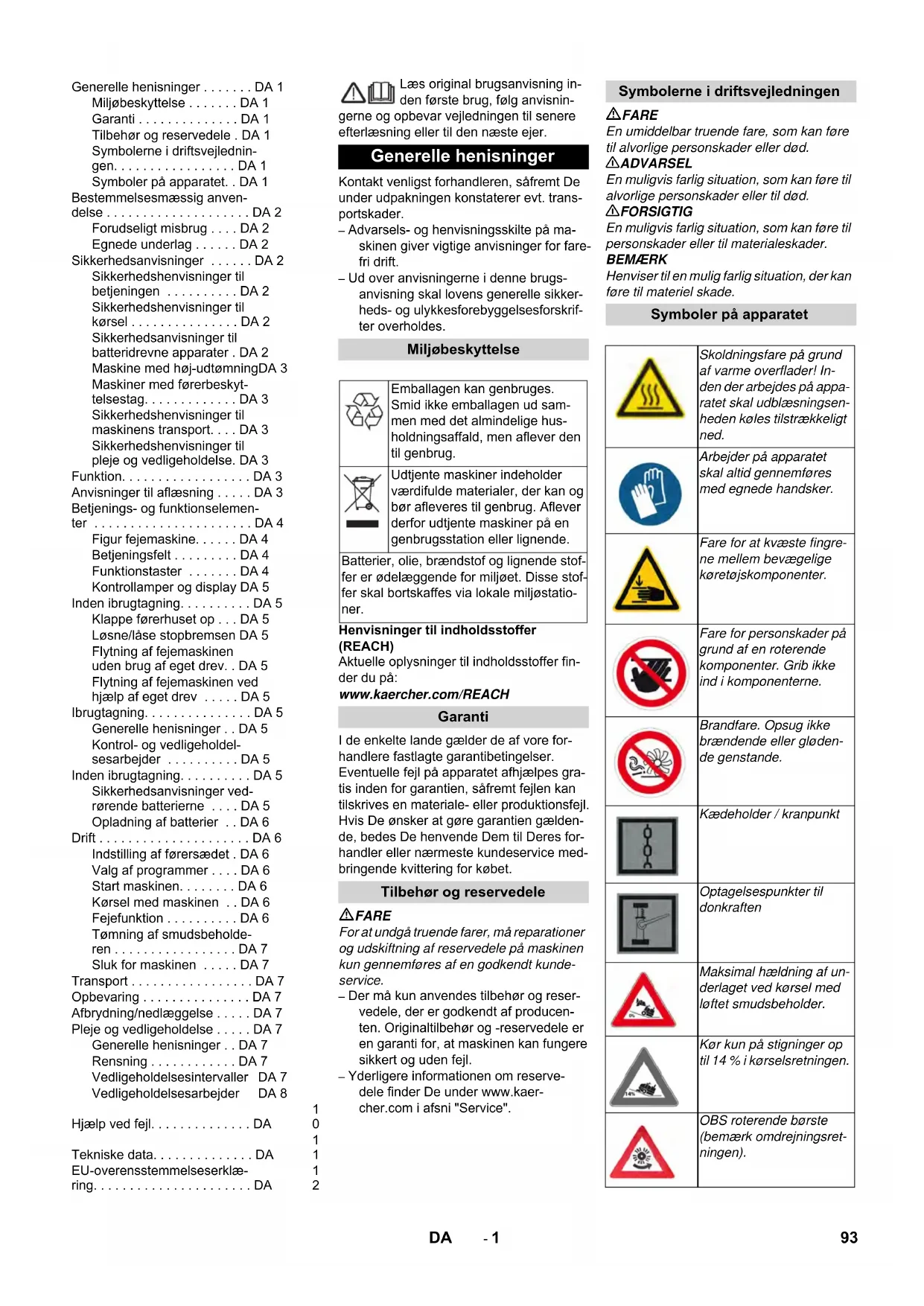

BRUGSANVISNING KM 130300 R Bp Kärcher

Symbolerne i driftsvejledningen

DA 1

Symboler på apparatet . . . . . DA 1

Bestemmelsesmæssig anvendelse

DA 2

Forudseligt misbrug . . . . . DA 2

Egnede underlag . . . . . . . DA 2

Sikkerhedsanvisninger . . . . . DA 2

Sikkerhedshenvisninger til betjeningen

DA 2

Sikkerhedshenvisninger til kørsel

DA 2

Sikkerhedsanvisninger til batteridrevne apparater

DA 2

Maskine med høj-udtømning DA 3

Maskiner med førerbeskyttelsesstag.

DA 3

Sikkerhedshenvisninger til

maskinens transport. . . . DA 3

Sikkerhedshenvisninger til

pleje og vedligeholdelse. DA 3

Funktion. DA 3

Betjenings- og funktionselemen

ter DA 4

Figur fejemaskine. .DA 4

Betjeningsfelt . DA 4

Funktionstaster .DA4

Flytning af fejemaskinen

edenbrugafegetdrev..DA5

Flytning af fejemaskinen ved

Sikkerhedsanvisninger vedrørende batterierne

DA 5

Opladning af batterier . . . DA 6

Drift . . . DA 6

Indstilling af førersædet . . . DA 6

Valg af programmer . . . DA 6

Start maskinen . . . DA 6

Kørsel med maskinen . . . DA 6

Fejefunktion . . . DA 6

Tømning af smudsbeholderen . . . DA 7

DA 7

Sluk for maskinen . . . . DA 7

Transport . . . DA 7

Opbevaring . . . DA 7

Afbrydning/nedlæggelse . . . DA 7

Pleje og vedligeholdelse . . . . DA 7

Generelle henvisninger . . DA 7

Rensning . DA 7

Vedligeholdelsesintervaller DA 7

Vedligeholdelsesarbejder DA 8

Hjælp ved fejl. DA

Tekniske data. DA

EU-overensstemmelseserklæ

ring. DA

Læs original brugsanvisning inden den første brug, følg anvisningerne og opbevar vejledningen til senere aflæsning eller til den næste ejer.

Generelle henvisninger

Kontakt venligst forhandleren, såfremt De under udpakningen konstaterer evt. transportskader.

• Advarsels- og henvisningsskilte på maskinen giver vigtige anvisninger for farefri drift.
• Ud over anvisningerne i denne brugsanvisning skal lovens generelle sikkerheds- og ulykkesforebyggelsesforskrifter overholdes.

Miljøbeskyttelse

Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.

Udtjente maskiner indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Aflever derfor udtjente maskiner på en genbrugsstation eller lignende.

Batterier, olie, brændstof og lignende stoffer er ødelæggende for miljøet. Disse stoffer skal bortskaffes via lokale miljøstationer.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl på apparatet afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres forhandler eller nærmeste kundeservice medbringende kvittering for købet.

For at undgå truende farer, må reparationer og udskiftning af reservedele på maskinen kun gennemføres af en godkendt kundeservice.

• Der må kun anvendes tilbehør og reservedele, der er godkendt af producenten. Originaltilbehør og -reservedele er en garanti for, at maskinen kan fungere sikkert og uden fejl. Yderligere information om reservedele finder De under www.kaercher.com i afsnittet "Service".

Symbolerne i driftsvejledningen

△FARE

En umiddelbar truende fare, som kan føre til alvorlige personskader eller død.

ADVARSEL

Symboler på apparatet

	Skoldningsfare på grund af varme overflader! Inden der arbejdes på apparatet skal udblæsningsenheden køles tilstrækkeligt ned.
	Arbejder på apparatet skal altid gennemføres med egnede handsker.
	Fare for at kvæste fingre-ne mellem bevægelige køretogskomponenter.
	Fare for personskader på grund af en roterendekomponenter. Grib ikke ind i komponenterne.
	Brandfare. Opsug ikke brændende eller gloden-de genstande.
	Kædeholder / kranpunkt
	Optagelsespunkter til donkraften
	Maksimal hældning af underlaget ved kørsel med løftet smudsbeholder.
	Kør kun på stigninger op til 14% i kørselsretningen.
	OBS roterende bråste (bemærk omdrejningsret-ningen).
	Advarel mod farlig elektrisk spænding!
	Vær opmærksom på hen-visning!
	Kør langsomt!
	Læs og følg venligstrdfsvejledningen!
	Risiko for beskadigelse!Støvfilteretmökke va-skes.

Bestemmelsesmæssig anvendelse

Fejemaskinen er beregnet til rengøring af gulve til industriel brug og f.eks. til følgende anvendelsesområder:

■ Parkeringspladser, produktionsanlæg, logistikområder, hotel, detailhandel, lagerområder, gangstier. - Denne fejemaskine er beregnet til fejning af tilsmudsede indendørs og udendørs arealer. - Maskinen og dens arbejdsanordninger skal kontrolleres med henblik på fejlfri tilstand og driftssikkerhed, inden maskinen tages i brug. Hvis maskinen ikke er i en fejlfri tilstand, må den ikke benyttes. - Brug fejemaskinen kun i overensstemmelse med angivelserne i denne driftsvejledning. - Der må ikke foretages ændringer på maskinen. - Maskinen er kun egnet til de typer underlag, der er beskrevet i brugsanvisningen. Der må kun køres på de arealer, som producenten eller dennes repræsentanter har frigivet hertil. - Generelt gælder: Maskinen må ikke komme i nærheden af letantændelige stoffer (eksplosions- og brandfare).

Forudseligt misbrug

Fej/opsug aldrig eksplosive væsker, brændbare gasser eller ufortyndede syrer og opløsningsmidler! Dertil hører benzin, farvefortynder og fyringsolie, som ved ophvirvling med sugeluften kan danne eksplosive dampe eller blandinger.

Det samme gælder for acetone, ufortyndede syrer og opløsningsmidler, som angriber de materialer, maskinen er fremstillet af.

Reaktive metalstøv (f.eks. aluminium, magnesium, zink) i forbindelse med stærkt alkaliske eller sure rengøringsmidler må aldrig opsuges/opsamles. → Fej/opsug aldrig brændende eller glødende genstande. → Maskinen er ikke egnet til fejning af sundhedsfarlige stoffer. Det er forbudt at opholde sig i fareområdet. Det er forbudt at bruge maskinen i rum med eksplosionsrisiko. → Det er ikke tilladt at medføre passagerer. → Det er forbudt at skubbe/trække eller transportere genstande med denne maskine.

Egnede underlag

- Asfalt - Industrigulve - Afretningslag - Beton - Brosten

Sikkerhedsanvisninger

Sikkerhedshenvisninger til betjeningen

→ Med henblik på at overholde luft- og krybestrækningerne må maskinen ikke betjenes over 2000 meter over havets overflade. → (Kun gældende for Finland) Hvis maskinen er udstyret med en PVC-slangeledning, må den ikke anvendes ved lave omgivelsestemperaturer (under 0 °C). I tilfælde af spørgsmål til din maskine kan du kontakte Kärcher. → Maskinen og dens arbejdsanordninger skal kontrolleres med henblik på fejlfri tilstand og driftssikkerhed, inden maskinen tages i brug. Hvis maskinen ikke er i en fejlfri tilstand, må den ikke benyttes. Overhold de gældende sikkerhedsforskrifter ved anvendelse af apparatet i fareområder (f.eks. tankstationer). Det er forbudt at bruge apparatet i rum med eksplosionsrisiko.

△FARE

Fysisk risiko!

→ I områder, hvor der er mulighed for, at betjeningspersonalet kan rammes af faldende genstande, må maskinen ikke bruges uden beskyttelsestag mod faldende genstande. → Brugeren skal anvende maskinen i henhold til dens anvendelsesformål. Brugeren skal tage hensyn til lokale forhold og under arbejdet med apparatet være opmærksom på andre personer, især børn. Forholdene, regler og direktiver til køretøjer skal altid følges. → Før begyndelse af arbejdet skal operatøren/brugeren kontrollere, om alle beskyttelsesanordninger er korrekt monteret og fungerer.

→ Maskinens operatør/bruger er ansvarlig for ulykker med andre personer eller deres ejendom. → Hold øje med, om operatøren bruger snæver beklædning. Brug fast skotøj og undgå snæver beklædning. → Kontroller lokalområdet (f.eks. for børn), inden maskinen startes. Hold øje med tilstrækkelig sigtbarhed! Hvis motoren er tændt, må maskinen aldrig være uden opsyn. Brugeren må først forlade maskinen, hvis motoren er gået i stå, hvis maskinen er sikret mod utilsigtede bevægelser, og hvis startnøglen blev fjernet. → Startnøglen skal fjernes for at garantere, at ingen uvedkommende kan bruge maskinen. → Maskinen må kun bruges af personer, som blev oplyst om brugen, eller som kan dokumentere, at de er i stand til at betjene maskinen, og som udtrykkeligt blev betroet med brugen. → Maskinen er ikke beregnet til at blive brugt af personer (inklusive børn), hvis fysiske, sensoriske eller åndelige evner er indskrænket, eller af personer med manglende erfaring og/eller kendskab, medmindre disse personer overvåges af en person, som er ansvarlig for deres sikkerhed, eller blev trænet i maskinens håndtering. Børn skal være under opsyn for at sikre, at de ikke leger med maskinen.

FORSIGTIG

Risiko for beskadigelse! Undgå at feje bånd, snore eller tråde op, da de kan vikle sig omkring fejevalsen.

Sikkerhedshenvisninger til kørsel

△FARE

Risiko for tilskadekomst! Kontroller underlagets stabilitet for kørslen.

△FARE

Risiko for ulykke, fare for personskader! Risiko for at vælte ved for store stigninger. - Kør kun på stigninger op til 14% i kørselsretningen. Vippefare ved hurtig kørsel i sving (især ved venstresving). Kør langsomt i sving. Risiko for at vælte ved ustabilt underlag. - Kør kun med maskinen på et fast underlag. Risiko for at vælte ved for stor hældning til sider. - Kør kun ad stigninger på op til 10% på tværs af kørselsretningen.

Sikkerhedsanvisninger til batteridrevne apparater

Bemærk: Der er kun garanti, hvis du bruger batterier og ladeaggregater, som anbefales af Karcher. Der skal tages hensyn til batteriproducentens brugervejledning og til brugervejledningen fra opladerens producent. Tag hensyn til myndighedernes anbefalinger med hensyn til håndtering med batterier.

- Batterier bør ikke forblive i afladet tilstand, men bør oplades så hurtigt som muligt. - For at forhindre elektrolytkrypning skal batterierne altid være rene og tørre. Skal beskyttes imod tilsmudsning, f.eks. igennem metalstøv. - Værktøj eller lignende må ikke lægges på batteriet. Risiko for kortslutning og eksplosion. - I nærheden af et batteri eller et batteri-laderum må der aldrig håndteres med åben flamme, produceres gnist eller ryges. Eksplosionsfare. - Varme dele som f.eks. motoren må ikke berøres (skoldningsfare). Vær forsigtig ved håndtering med batterisyre. Hold øje med de tilsvarende sikkerhedshenvisninger! - Brugte batterier skal bortskaffes miljørigtigt ifølge EU-direktiv 91/157 EØF.

Maskine med høj-udtømning

△FARE

Fysisk risiko!

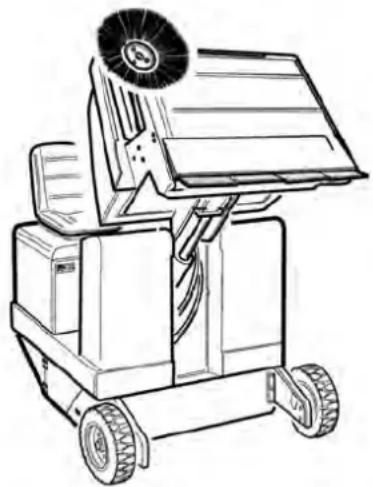

→ Ved arbejder på den høje tømning skal smudsbeholderen løftes helt op og sikres. → Sikringen må kun foretages udenfor fareområdet.

Maskiner med førerbeskyttelsestag

VARSEL

Førerbeskyttelsestaget (optional) beskytter mod større nedfaldende dele. Det giver ingen styrtbeskyttelse.

→ Kontroller beskyttelsestaget for beskadigelser. Hvis beskyttelsestaget er beskadiget, også enkelte elementer, skal hele beskyttelsestaget udskiftes. → Enhver form for modificering af beskyttelsestaget samt montering af andre elementer, bygningsdele og moduler end dem, som Karcher har godkendt, er ikke tilladt og kan indskrænke beskyttelsestagets funktion.

Sikkerhedshenvisninger til maskinens transport

→ Tag højde for maskinens tomvægt (transportvægt), når den transporteres på trailer eller køretøjer. → Ved transport af maskinen skal batteristikket tages af, og maskinen skal fastgøres sikkert.

Sikkerhedshenvisninger til pleje og vedligeholdelse

→ Inden maskinen rengøres eller vedligeholdes, udskiftning af komponenter eller omstilling til en anden funktion, skal maskinen slukkes og evt. trækkes startnøglen ud. → Ved maskiner med et traktionsbatteri skal batteriet i forbindelse med alle vedligeholdelses- og istandsættelsesarbejder kobles fra maskinens elektriske system via batteriets koblingssted (batteristikket).

→ Ved arbejder på el-anlægget skal batteriet udkobles. Tag i den forbindelse først minuspolen og derefter pluspolen af. Gentilslutningen sker i omvendt rækkefølge. Kobl først pluspolen og derefter minuspolen til. → Maskinen må ikke rengøres med en vandslange eller højtryksvandstråle (risiko for kortslutning eller andre skader). → Istandsættelser må kun gennemføres af den godkendte kundeservice eller fagkyndige personer, som er fortrolige med alle gældende sikkerhedsbestemmelser. Sikkerhedskontrollerne ifølge de lokale gældende forskrifter til mobile industrimaskiner skal overholdes. Arbejder på apparatet skal altid gennemføres med egnede handsker.

Funktion

Fejemaskinen arbejder ud fra overthrowprincippet.

• Den roterende fejevalse transporterer snavset direkte ind i smudsbeholderen.
• Sidebørsterne rengør hjørner og kanter på fejearealet og transporterer snavset ind i fejevalsens bane. -Fintstøv indsuges via støvfilteret igennem sugeblæseren.

Anvisninger til aflæsning

Risiko

Hold øje med maskinens vægt ved læsningen!

Vægt (uden batterier) 840 kg*
Vægt (med batterier) 1300 kg*

* Hvis komponentsæt er monteret, er vaegtendnu hjere.

→ Brug ingen gaffeltruck.

→ Ved af- og pålæsning af maskinen skal der bruges en egnet rampe eller en kran! → Ved brug af en rampe skal der tages højde for: Afstand til gulvet 70 mm. Hvis maskinen leveres på en palle, skal der bygges en rampe med de vedlagte brædder.

Vejledningen hertil finder du på side 2 (indre side på omslaget).

Vigtig henvisning: hvert bræt skal skrues fast med hver 2 skruer.

Betjenings- og funktionselementer

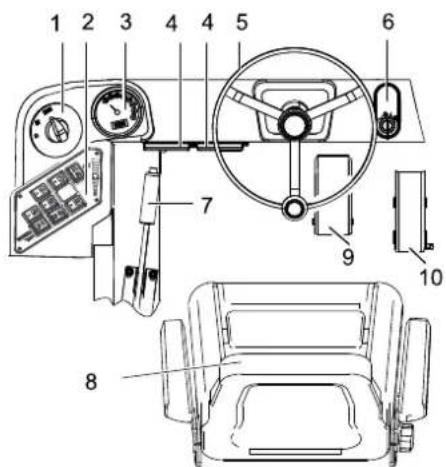

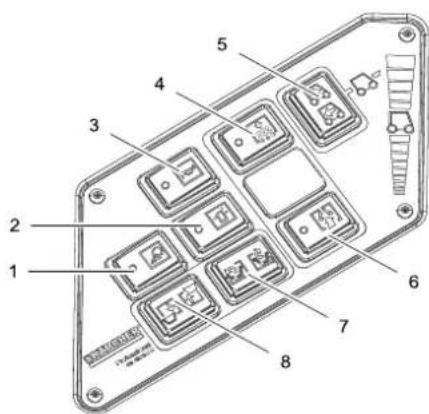

Figur fejemaskine Betjeningsfelt Funktionstaster

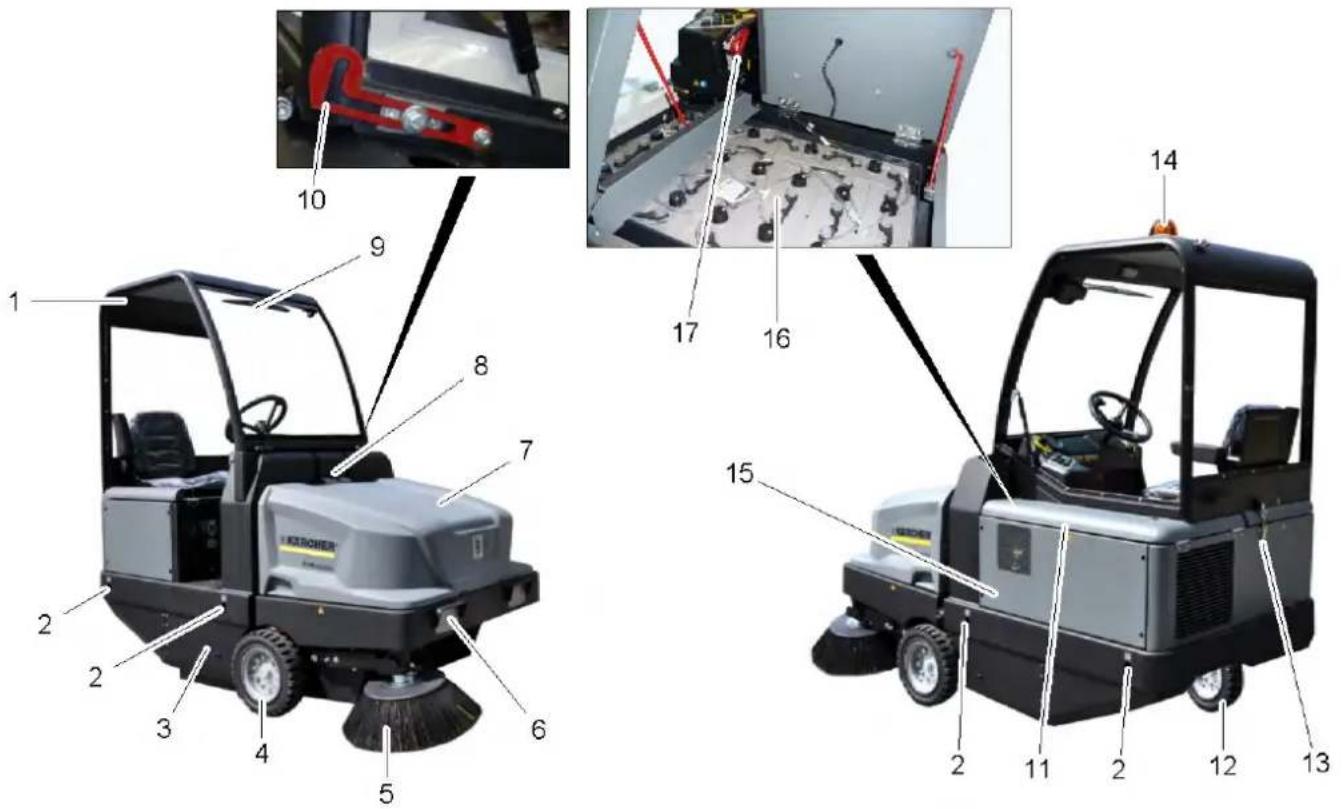

1 Beskyttelsestag (option) 2 Punkt til at surre fast (4x) 3 Tilgang fejevalse 4 Forhjul 5 Sidekost 6 Belysningsanlæg (option) 7 Smudsbeholder 8 Låseanordning maskinens hætte 9 Rudeviskere (option) 10 Sikringshåndtag førerhus 11 Motorskærm 12 Baghjul 13 Låsemekanisme førerhus 14 Rundt omkring-advarselslys 15 Fejevalseomstilling (vises ikke) 16 Batterisæt (kun i leveringsomfanget ved KM 130/300 R Bp Pack) 17 Batteristik

1 Programvælger 2 Funktionstaster 3 Multifunktionsdisplay 4 Sikringskasse arbejdsplads 5 Rat 6 Tændingslås Position 0: Slukke motoren Position 1: Tænding tændt Position 2: Tænd motoren 7 Stopbremse 8 Sæde (med sikkerhedsafbryder) 9 Bremsepedal 10 Kørepedal

1 Arbejdsbelysning Tænd/Sluk (option) 2 Advarselslys Tænd/Sluk 3 Signalhorn 4 Rengøring af filter 5 Kørselsretning-omkobler 6 Blæser 7 Åbne/lukke beholderklappen 8 Løft/sænk smudsbeholder

For at gennemføre forskellige arbejder, kan det være nødvendigt at klappe førerhuset (option) op.

Bemærk: Førerhuset må kun tippes på plant underlag (± 5 °).

Åbn førerhusets låsemekanisme. Klap førerhuset op, indtil sikringshåndtaget går i hak.

Åbn sikringshåndtaget, inden førerhuset tippes.

Flytning af fejemaskinen uden brug af eget drev

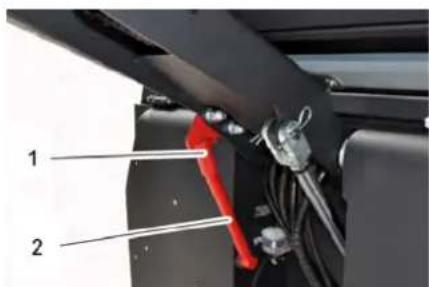

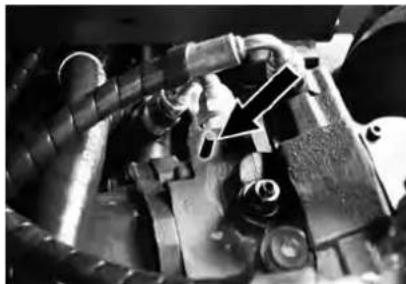

Åbn motorhjelmen. Klap hydraulikpumpens friløbshåndtag på siden 90° nedad.

FORSIGTIG

Fejemaskinen må ikke flyttes uden brug af eget drev over længere strækninger og ikke hurtigere end 10 km/h.

Flytning af fejemaskinen ved hjælp af eget drev

Klap friløbshåndtaget op igen efter forskydningen.

Ibrugtagning

Generelle henvisninger

Stil fejemaskinen på et plant underlag. → Træk tændingsnøglen ud. → Aktiver stopbremsen.

Kontrol- og vedligeholdelsesarbejder

Dagligt inden driftsstart

→ Kontroller batteriets opladningsstatus, oplad batteriet efter behov (se kapitel "Oplad batteriet"). → Kontroller fejevalsen og sidebørsten for slid og indviklede bånd. → Kontroller hjulene for opviklede bånd. → Kontroller alle betjeningselementers funktion. → Kontroller maskinen med hensyn til skader. Rens støvfilteret med tast "Filterensning".

Sikkerhedsanvisninger vedrørende batterierne

Overhold altid nedenstående advarselshenvisninger ved håndtering af batterier:

i	Følg anvisningerne på batteri- erne, i brugsanvisningen og i kørretøjets driftsvejledning!
	Brug øjenværn!
	Hold barn væk fra syre og bat- terier!
	Eksplosionsrisiko!
	Gnister, Åben ild og rygning for- budt!
	Ætsningsfare!
	Førstehjælp!
	Advarselsnotat!
	Bortskaffelse!
Pb	Smid ikke batterier i affaldstøn- den!
	Adversel mod farlig elektrisk spænding!

Risiko

Eksplosionsrisiko! Læg ikke værktøj eller lignende på batteriet, dvs. på endepoler og cellebroer.

Risiko

Fysisk risiko! Sår må aldrig komme i berøring med bly. Vask altid hænder efter arbejde med batterierne.

Risiko

Rygning og åben ild er forbudt.

• Batterier må kun oplades i rum som er godt ventileret, fordi der opstår eksplosiv gas under opladningen.

Risiko

Ætsningsfare!

• Syresprøjt i øjne eller på huden skal skylles med meget klart vand.
• Søg derefter omgående en læge.
• Tilsmudset tøj vaskes med vand.

Opladning af batterier

FORSIGTIG

Lad batterierne op, før maskinen tages i brug.

ADVARSEL

Risiko for tilskadekomst! Overhold sikkerhedsbestemmelserne ved omgang med batteriet. Overhold opladerproducentens brugsvejledning.

Vedlagte brugsvejledning fra batteriets producent skal overholdes og følges.

Oplad batteriet kun med en velegnet oplader.

Batterier må kun oplades i rum, som er godt ventileret, fordi der opstår eksplosive gasser under opladningen.

Risiko

Ætsningsfare. Hvis man påfylder vand, når batteriet er afladet, kan der løbe syre ud! Brug beskyttelsesbriller ved omgang med batterisyre, og følg forskrifterne for at forhindre tilskadekomst og ødelæggelse af tøj. Eventuelle syrestænk på huden eller tøjet skal straks skylles af med store mængder vand.

FORSIGTIG

Risiko for beskadigelse. Brug kun destilleret eller afsaltet vand (VDE 0510) til efterfyldning af batterierne. Brug ikke fremmede tilsætningsmidler (såkaldte ydelsesforbedrende midler), ellers bortfalder enhver garanti.

Anbefalede batterier, ladeaggregater

	Bestillingsnum- mer
Batteripakke 36 V, 360 Ah, (i udsparing, ringe vedligeholdese) *	6.654-282.0
Opladeaggregat 36 V, 50 A	6.654-283.0
* Maskinen har behov for 1 batteripakke

Brugen af andre batterier og opladeaggregater anbefales ikke.

→ Træk batteristikket fra maskinen og forbind det med opladeaggregatets stik. → Sæt opladeaggregatets stik i en stikdåse på 16 A, opladeaggregatet oplader automatisk. → Begge motorafskærmninger skal være åbne under opladningen. → Bemærk: Hvis batteriet er opladet, adskil opladeren først fra strømforsyningen og derefter fra batteriet.

Kontrol og korrektion af vaskestanden i batteriet

FORSIGTIG

Det er absolut nødvendigt at være opmærksom på batteriproducentens henvisninger og at handle derefter.

Kontroller batteriernes ladetilstand

- Visning af batteriets kapacitet i grønt område:

Batteriet er opladet

- Visning af batteriets kapacitet i gult område:

Batteriet er halvt afladet.

- Visning af batteriets kapacitet i rødt område:

Batteriet er næsten afladet. Fejedrift afbrydes automatisk inden længe.

Batteriet er afladet. Fejedrift afbrydes automatisk (ny idriftsættelse af fejeaggregaterne er kun muligt efter batteriet blev opladet).

Kør maskinen direkte til opladningsstationen. Undgå stigninger. → Oplad batteriet.

Drift

Indstilling af førersædet

→ Træk armen til sædejustering ud. → Flyt sædet, slip armen og sæt den i indgreb. → Flyt sædet frem og tilbage for at kontrollere, at det er i indgreb.

Valg af programmer

1 Transportkørsel 2 Feje med fejevalsen 3 Feje med fejevalse og sidekost

Start maskinen

Bemærk: Maskinen er udstyret med en sikkerhedsafbryder i sædet. Maskinen slukker, når førersædet forlades.

Tag plads på førersædet. Sæt kørselsretnings-omskifteren i midterstilling. Aktiver stopbremsen. Sæt startnøglen i tændingslåsen. Drej startnøglen til position "I". Maskinen er nu køreklar.

Bemærk: Visningen til batteriets kapacitet viser den aktuelle opladestatus efter ca. 10 sekunder.

Kørsel med maskinen

Sæt programvælgeren til transportkørsel. Tryk på bremsepedalen og hold den nede. Løsn stopbremsen.

Kør frem

Sæt omskifteren til kørselsretningen på "Fremad". Træd langsomt på højre kørepedal.

Bak

Risiko

Fysisk risiko! Hvis du kører tilbage, må der ikke opstå risiko for tredje personer, eventuelt bør du dirigeres ind.

FORSIGTIG

Risiko for beskadigelse! Betjen omskifteren til kørselsretningen kun ved standset maskine.

Sæt omskifteren til køreretningen på "Baglæns". Træd langsomt på kørepedalen.

Køreegenskaber

Kørehastigheden kan reguleres trinløst med kørepedalerne. - Undgå rykvis aktivering af pedalen, da det kan beskadige hydraulikanlægget.

Bremsning

Slip kørepedalen. Maskinen bremser automatisk og bliver stående.

Bemærk: Bremseeffekten kan understøttes ved at trykke på bremsepedalen.

Kørsel over forhindringer

Kørsel over faste forhindringer op til 70 mm;

Kør langsomt og forsigtigt fremad og over forhindringen. Kørsel over faste forhindringer over 70 mm → Der må kun køres hen over sådanne forhindringer ved hjælp af en dertil egnet rampe.

Fejefunktion

FORSIGTIG

Undgå at feje pakbånd, tråd eller lignende op, da det kan beskadige det mekaniske fejesystem.

Bemærk: For at få et optimalt rengøringsresultat bør kørehastigheden tilpasses forholdene.

Bemærk: Støvfilteret bør renses jævnligt under drift.

Fejning af tørre underlag

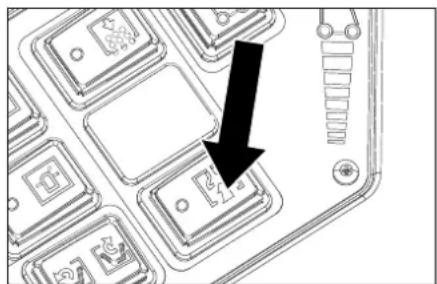

Tænd blæseren.

→ Ved rengøring af plane flader sættes programvælgeren til feje med fejevalse. → Ved rengøring af sidekanter sættes programvælgeren til feje med fejevalse og sidekost.

Fejning af fugtige eller våde underlag

→ Sluk blæseren. → Ved rengøring af plane flader sættes programvælgeren til feje med fejevalse.

→ Ved rengøring af sidekanter sættes programvælgeren til feje med fejevalse og sidekost.

Tømning af smudsbeholderen

Risiko

Fysisk risiko! Under tømningen må der ikke opholde sig personer eller dyr i smudsbeholderens udsvingområde.

Risiko

Risiko for kvæstelser! Ræk aldrig ind mellem tømningsmekanikkens stangsystem. Det er forbudt at opholde sig under den løftede beholder.

Risiko

Risiko for at vælte! Stil maskinen på et plant underlag under tømningen.

→ Sæt programvælgeren til transportkørsel. → Løft smudsbeholderen op. Kør langsomt til samlingsbeholderen. → Aktiver stopbremsen. Åbn beholderklappen: Tryk kontakten til venstre og tøm smudsbeholderen. → Luk beholderklappen: Tryk kontakten til højre (ca. 2 sekunder) indtil den tipper til yderstillingen. → Løsn stopbremsen. Kør langsomt bort fra samlingsbeholderen. → Sænk smudsbeholderen til slutpositionen.

Sluk for maskinen

→ Tryk bremsepedalen og hold den nede. → Aktiver stopbremsen. → Drej tændingsnøglen om på "0" og træk nøglen ud.

Transport

△FARE

Fare for person- og materialeskader! Hold øje med maskinens vægt ved transporten.

→ Drej tændingsnøglen om på "0" og træk nøglen ud. → Aktiver stopbremsen. → Ved punkterne til at surre fast (4x) skal maskinen sikres med spændingsseler, reb eller kæder. → Sørg for at sikre maskinen med kiler ved kanterne. → Ved transport i biler skal renseren fastspændes i henhold til gældende love.

Opbevaring

△FARE

Fare for person- og materialeskader! Hold øje med maskinens vægt ved opbevaring.

Afbrydning/nedlæggelse

Stil fejemaskinen på et plant underlag. → Sæt programvælgeren til transportkørsel. → Drej tændingsnøglen om på "0" og træk nøglen ud. → Fejemaskinen sikres mod at rulle væk. Rengør fejemaskinen indvendigt og udvendigt. Stil maskinen et beskyttet og tørt sted. → Træk batteristikket ud på maskinen. → Lad batteriet op ca. hver 2. måned.

Støvfilteret må ikke vaskes.

→ Inden maskinen renses eller vedligeholdes, udskiftning af komponenter eller omstilling til en anden funktion, skal maskinen slukkes, startnøglen trækkes ud og batteriet udkobles.

• Istandsættelser må kun gennemføres af den godkendte kundeservice eller fagkyndige personer, som er fortrolige med alle gældende sikkerhedsbestemmelser.
• Stedforandrede maskiner, der bruges til erhverv, skal kontrolleres med hensyn til sikkerhed ifølge VDE 0701.

Stil fejemaskinen på et plant underlag. Drej tændingsnøglen om på "0" og træk nøglen ud. Aktiver stopbremsen.

Rensning

FORSIGTIG

Risiko for beskadigelse! Maskinen må ikke rengøres med en vandslange eller højtryksvandstråle (risiko for kortslutning eller andre skader).

Indvendig rengøring af maskinen Risiko

Fysisk risiko! Bær støvmaske og beskyttelsesbriller.

Tør maskinen af med en klud. Blæs maskinen ren med trykluft.

Rengøring af maskinens udvendige side

Rengør maskinen udvendigt med en fugtig klud vædet i mild vaskelud.

Bemærk: Brug ingen aggressive rengøringsmidler.

Vedligeholdelsesintervaller

Bemærk: Driftstimetælleren angiver tidspunkterne for vedligeholdelsesintervallerne.

Vedligeholdelse udført af kunden

Bemærk: Alle service- og vedligeholdelsesarbejder, der skal udføres af kunden, skal udføres af uddannet fagpersonale. Kontakt Karcher-forhandleren, såfremt der er behov herfor.

→ Kontroller fejevalsen og sidebørsten for slitage og indviklede bånd. → Kontroller alle betjeningselementers funktion. → Kontroller maskinen med hensyn til skader.

→ Skift tætningslisterne ud. → Juster henholdsvis udskift tætningerne på siden. → Skift fejevalsen ud. → Skift sidebørsterne ud.

Bemærk: Beskrivelse, se kapitlet Vedligeholdelsesarbejder.

Vedligeholdelse udført af kundeservice

Service efter 50 driftstimer:

Den faste inspektion skal gennemføres iht. vedligeholdelsens dokumentation.

Service efter 250 driftstimer:

→ Inspektion skal gennemføres iht. vedligeholdelsens dokumentation.

Bemærk: For at opretholde muligheden for at stille krav til garantien skal alle service- og vedligeholdelsesarbejder i garantiperioden udføres af en autoriseret Karcher-kundeservice iht. servicehæftet.

Vedligeholdelsesarbejder

Klargøring:

Stil fejemaskinen på et plant underlag. → Drej tændingsnøglen om på "0" og træk nøglen ud. → Aktiver stopbremsen.

Generelle sikkerhedsanvisninger

Fysisk risiko! Ved løftet snavsbeholder skal sikringsstangen altid sættes ind.

1 Holder sikringsstang

2 Sikringsstang → Klap sikringsstangen til højre opad og sæt den ind i holderen (sikret).

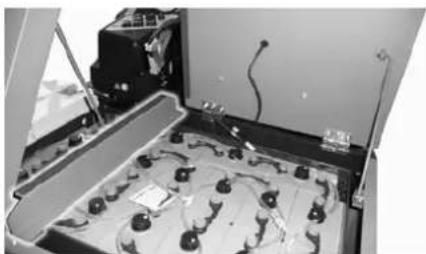

Udskiftning af batteriet

Batterier kan kun udskiftes som sæt. Udskiftningen må kun gennemføres af specialister.

→ Grundet den tunge vægt (450 kg) skal udskiftningen foretages ved hjælp af en kran.

Bemærk: Før udskiftning af batteriet skal tværdrageren skrues af.

→ Ved afmontering af batteriet er det altid minuspol-ledningen, der skal afmonteres først. Kranwirer fastgøres på batterisættets de 4 øjer, og batteriet løftes forsigtigt ud.

Kontroller oliestanden til hydraulikolien og påfyld hydraulikolie VARSEL

Smudsbeholderen skal være løftet. Åbn motorhjelmen.

1 Hydraulikolietank 2 Skueglas 3 Dæksel, oliepåfyldningsåbning 4 Hydraulikoliekøler

5 Manometer

→ Kontroller påfyldningsstanden af hydraulikolien på skueglasset. -Oliestanden skal ligge mellem "MIN" og "MAX" mærket. Ligger oliestanden under "MIN" mærket, påfyld olie. → Skru dækslet til oliepåfyldningsåbningen af. Rens påfyldningsområdet. → Fyld hydraulikolie på.

Olietype: se de tekniske data

→ Skru dækslet til oliepåfyldningsåbningen på.

VARSEL

Hvis manometeret viser et øget hydraulikolietryk, skal hydraulikoliefilteret udskiftes fra Karcher-kundeservice.

Kontroller hydraulikanlægget

→ Aktiver stopbremsen. Tænd motoren.

Hydraulikanlægget må kun vedligeholdes af Karcher-kundeservice. → Kontroller alle hydraulikslanger og tætninger for tæthed.

Kontrol af fejevalsen

→ Drej startnøglen til position "I". → Løft snavsbeholderen til slutpositionen. → Drej startnøglen til position 0. → Aktiver stopbremsen. → Sæt sikringsstangen ind til højtømning. Fjern bånd og snore fra fejevalsen. Fjern sikringsstangen. → Sæt startnøglen i tændingslåsen. → Drej startnøglen til position "I". → Sænk snavsbeholderen til slutpositionen. → Drej tændingsnøglen om på "0" og træk nøglen ud.

Udskiftning af fejevalsen

1 Fastspændingsskrue fejevalseholder 2 Fejevalse 3 Fejevalseholder 4 Holdeplade tætning i siden 5 Tætning i siden

→ Skru vingemøtrikkerne på holdepladerne fra tætningen i siden af og fjern holdepladen. Klap tætningen i siden udad. → Skru fejevalseholderens fastspændingsskrue ud og sving holderen udad. → Tag fejevalsen ud.

Bemærk: Ved monteringen af den nye fejevalse er det vigtigt at overholde børstesættets korrekte monteringsposition.

Monter ny fejevalse. Fejevalsens noter skal sættes på kammene af den overfor liggende vinge.

Bemærk: Efter indbygningen af den nye fejevalse skal fejebanen indstilles på ny.

Kontrol og indstilling af fejevalsens fejebane

Bemærk: Af fabrik er fejebanen indstillet til 80 mm. Ved slitage af fejevalsen kan den efterjusteres trinløst.

→ Kontroller dæktrykket. → Sluk sugeblæseren. Kør fejemaskinen hen på et jævnt og glat underlag, der er synligt dækket med støv eller kridt. → Indstil programvælgeren på feje med fejevalse. → Sæt programvælgeren til transportkørsel. → Bak maskinen væk. → Kontroller fejeområdet.

Fejebanens form skal være en jævn rektangel med en bredde på 80-85 mm.

1 Indstillingsmøtrik 2 Kontramøtrik. Åbn motorskærmen i siden. Løsn kontramøtrikken.

Justere fejebanen. Stram kontramøtrikken. → Kontroller fejevalsens fejeprofil.

Kontroller og indstil fejevalsens fejebane.

Løft sidekosterne. Kør fejemaskinen hen på et jævnt og glat underlag, der er synligt dækket med støv eller kridt. Indstil programvælgeren på feje med fejevalse og sidekost.

Løft sidekosterne.

→ Programvælgeren stilles til Kør. → Bak maskinen væk. → Kontroller fejeområdet.

Fejebanens bredde bør være imellem 40-50 cm.

→ Korriger fejepositionen med to indstillingsskruer. → Kontroller fejeområdet.

Justere tætningerne i siden.

Smudsbeholderen køres op og sikres med sikringsstangen.

FARE

Fysisk risiko! Ved løftet snavsbeholder skal sikringsstangen altid sættes ind. Klap sikringsstangen til hvidtømningen opad og sæt den ind i holderen (sikret).

→

1 Holder sikringsstang 2 Sikringsstang

Åbn sideskærmen som beskrevet i kapitel "Udskifte fejevalsen". → Løsn 6 vingemøtrikker på holdepladen i siden. → Løsn 3 møtrikker (SW 13) på holdepladen i foran. Tryk tætningen i siden så langt ned (langhul) indtil den har en afstand på 1-3 mm til jorden. → Skru holdepladerne fast. → Gentag proceduren på den anden side af maskinen.

Manuel rensning af støvfilteret

Tøm smudsbeholderen, inden støvfilteret skiftes ud. Bær støvbeskyttelsesmaske ved alle arbejder på filteranlægget. Overhold sikkerhedsbestemmelserne vedrørende håndtering af finstøv.

1 Låseanordning maskinens hætte 2 Skærm

Åbn låsemekanismen ved at skrue vingemøtrikken ud. Vip skærmen frem.

→ Åbn filterafdækningen.

Klap filterafrysteren frem.

Udskift støvfilteret. → Luk filterafdækningen igen.

Udskift lygtens glødelampe (option)

→ Skru lygterne af. Fjern lygterne og træk stikket ud.

Bemærk: Hold øje med stikkenes position. → Skru lygterne fra hinanden. Træk lygternes hus fra hinanden og hold det vandret, da lampeenheden ikke er spændt fast. Åbn låsebøjlen og fjern glødelampen. Sæt en ny pære i. Monter i omvendt rækkefølge.

Udskift blinklysets glødelampe (option)

Bemærk: For at udskifte blinklysets glødelampe, skal blinklysets glas fjernes fra huset.

Udskiftning af sikringer

Åbn sikringsholderen.

→ Kontroller sikringerne. → Udskift defekte sikringer.

Bemærk: Sikringen FU 01 (hovedsikringen) sidder på elektronikhuset. Sikringerne FU 14, FU 15 og FU 16 sidder indenfor elektronikhuset. OBS: Åbning af huset og udskiftning af sikringerne må kun gennemføres af autoriseret kundeservice.

1 Sikring FU 1 (hovedsikring) 2 Elektronikhus

FU 01 Hovedsikring 220 A
FU 02 Sæde-berøringsom-skifter	3 A
FU 03 Beskyttelsestag (opti- on)	10 A
FU 04 Køreretningsomstiller 5 A
FU 05 Multifunktionsdisplay 3 A
FU 06 Hydraulikolekøler 25 A
FU 07 Programvælger 15 A
FU 08 Signalhorn 10 A
FU 09 Belysning venstre 7,5 A
FU 10 Belysning højre 7,5 A
FU 11 Arbejdsbelysning 10 A
FU 12 Rundomkring-advar-selslys	5 A

FU 13 Vibratorsystem 10 A
FU 14 Motor 3 A
FU 15 Spændingstransfor-mer	20 A
FU 16 Nøglekontakt 3 A

Bemærk: Brug kun sikringer med samme værdi.

Hjælp ved fejl

Fejl Afhjælpning
Maskinen kører ikke eller kun lang somt	Sæt dig på sæden, sædeafbryderen aktiveres.
	Udlost sikring FU 1 (på elektronikhuset) indkobles
	Oplade eller udskifte batteriet
	Løsn stopbremsen.
	Kontroller for opviklede;bänd og snører.
	Kontakt Kärcher-kunderservice.
Piftende lyse i hydraulikken Fyld hy	draulikolie på
	Kontakt Kärcher-kunderservice.
Børsterne drejer sig kun langsom t ell er slet ikke	Kontroller for opviklede;bänd og snører.
	Kontakt Kärcher-kunderservice.
Ringe aller ingen sugekraft i børsteområdet	Rengöring af filter
	Kontakt Kärcher-kunderservice.
Maskinen støver Justere tætningerne	ne i sider
	Tænd blæseren
	Rense støvfilteret
	Udskifting af filtratætningerne
	Kontakt Kärcher-kunderservice.
Fejeenheden mangler at opsamlle snavs	Tøm smudsbeholeren.
	Rense støvfilteret
	Udskifting af fejevalsen
	Justere fejebanen
	Udskifte snavsbeholerens tætningsstribe
	Fjerne fejevalens blokering
	Kontakt Kärcher-kunderservice.
Snavsbeholeren kan ikke sænkesEller løftes	Kontroller sikringerne.
	Kontakt Kärcher-kunderservice.
Snavsbeholeren drejer sig kun langsom t ell er slet ikke	Kontakt Kärcher-kunderservice.
Fejl med dele som bevæges hydraulisk	Kontakt Kärcher-kunderservice.

Tekniske data

		KM 130/300 R Bp KM 130/300 R Bp Pack
Maskindata
Kørselshastighed, fremad km/h 7 7
Kørselshastighed, tilbage km/h 7 7
Stigningsevne maks. -- 14 % 14 %
Fejeydelse i areal utden sidebørster m	2/h 7000	7000
Fejeydelse i areal med 1 sidekost m	2/h 9100	9100
Arbejdsbredde utden sidebørster mm 1000 1000
Arbejdsbredde med 1 sidebørster mm 1300 1300
Beskyttesesklasse, dryptæt -- IPX 3 IPX 3
Brugstid ved fuld opladet batteri	h	2 2
El-anlæg
Batterikapacitet	V, Ah	--	36, 360
Batterisæt	kg	--	460
Hydraulisk anlæg
Oliemændge i—hele hydraulikanlageget	I	25	25
Oliemændge i hydrauliktanken	I	20,5	20,5
Hydraulikolie type	-- HV 46	HV 46
Smudsbeholder
Maks. aflænsningshøjde	mm 1400	1400
Smudsbeholderens volumen	I	300	300
Fejevalse
Fejevalsens diameter	mm 300	300
Fejevalsens bredde	mm 1000	1000
Omdrejningstal	1/min	325	325
Fejebane	mm 80	80
Sidekost
Sidebørstens diameter	mm 600	600
Omdrejningstal (trinøs)	1/min	61	61
Gummidæk
Størrelse foran	-- 15-4,5 x 8	15-4,5 x 8
Størrelse bagved	-- 15-4,5 x 8	15-4,5 x 8
Bremse
Forhjul	-- mekanisk	mikanisk
Baghjul	-- hydrostatisk	hydrostatisk
Filter- og sugesystem
Type	-- Fladt foldefilter	Fladt foldefilter
Omdrejningstal	1/min	2800 2800
Filterflade finstøvfilter	m²	5,2	5,2
Nominelt vakuum sugesystem	mbar	15,5	15,5
Nominel volumenstrøm for sugesystemet	m³/h 800	800
Vibratorsystem	-- El-motor	El-motor
Omgivende betingelser
Temperatur	°C	-5 til +40	-5 til +40
Luftfugtighed, ikke-kondenserende	%	0 - 90	0 - 90
Oplyste værddier ifølg E N 60335-2-72
Støjemission
Lydtryksniveau LpA	dB(A)	75	75
Usikkerhed KpA	dB(A)	3 3
		KM 130/300 R Bp	KM 130/300 R Bp Pack
Lydeffektniveau \( L_{WA} \) + usikkerhed \( K_{WA} \)	dB(A) 93	93
Maskinvibrationer
Hand-arm vibrationsværdi m/s	2	< 2,5 < 2,5
Sæde m/s	2	< 2,5 < 2,5
Usikkerhed K m/s	2	0,1 0,1
Mål og vægt
Længde x bredde x hjde mm 2040x1330x1430 2040x1330x1430
Venderadius hjre mm 1400 1400
Venderadius venstre mm 1400 1400
Vægt (med/uden batteri) kg 840/1300	840/1300
Tilladt totalvægt	kg 1789	789
Godkendt aktelbelastning foran	kg 897	897
Godkendt aktelbelastning bagved	kg 892	892
Forbehold for tekniske ændringer!

EU-overensstemmelseserklæring

Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EU-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed.

Produkt: Fejemaskine

Type: 1.186-xxx

Gældende EU-direktiver

Anvendte harmoniserede standarder

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Anvendte overensstemmelsesvurderingsprocedurer

ringsprocedurer

2000/14/EF: Bilag V

Lydeffektniveau dB(A)

Målt: 90

Garanteret: 93

Undertegnede handler på bestyrelsens vegne og med dennes fuldmagt.

H. Jenner

Maskin med beskyttelsestak NO 3

Sikkerhetsanvisninger for transport av apparatet . . . NO 3

Sikkerhetsanvisninger for pleie og vedlikehold . . . . NO 3

Sikkerhetsanvisninger for pleie og vedlikehold . . . . NO 3

Anvisning for avlossing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Anvisning for aflæsning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Stille inn førersetet . . . . . NO6

Velge programmer . . . . . NO 6

Starte maskinen . . . . . NO6

Sikkerhetsanvisninger

Sikkerhetsanvisninger for betjening

Maskin med beskyttelsestak

MERKNAD

Ved omgang med batterier må det tas hensyn til:

Røyking og bruk av åpen ild er ikke tillatt. - Rom der det lades batterier må være godt ventilerte, da det dannes høyt eksplosive gasser ved lading.

△ Fare!

Fare for skade!

• Syresprut i øyne eller på huden skal skylles ut/av med mye rent vann.
• Kontakt lege straks etterpå.
• Forurensede klær må vaskes med vann.

Lading av batterier

FORSIKTIG

Lad opp batteriene før maskinen tas i bruk. △ FARE

Fare for skader! Følg sikkerhetsanvisningene for håndtering av batterier. Følg bruksanvisningen for ladeapparatet.

Følg alltid vedlagte bruksanvisning fra batteriprodusenten og følg den.

Batterier skal kun lades opp med egnet batterilader.

Rom der det lades batterier må være godt ventilerte, da det dannes høveksplosive gasser ved lading.

△ Fare

Merk: Bremsevirkningen kan forsterkes ved å trykke på bremsepedalen.

Kjøre over hindre

Støvfilteret skal ikke vaskes.

Anvendte overensstemmende normer

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Anvendt metode for samsvarsvurdering

2000/14/EF: Bilag V

Lydeffektniveau dB(A)

Målt: 90

Garanteret: 93

Henvisninger om aflastning . . SV 3

Symboler på apparatet

Sikkerhedsanvisninger

Sikkerhedsanvisninger for manøvrering

Henvisninger om aflastning

△Fare

Risiko for personskader, risiko for materialeska der!
