BRUGSANVISNING HD 615 M St Kärcher

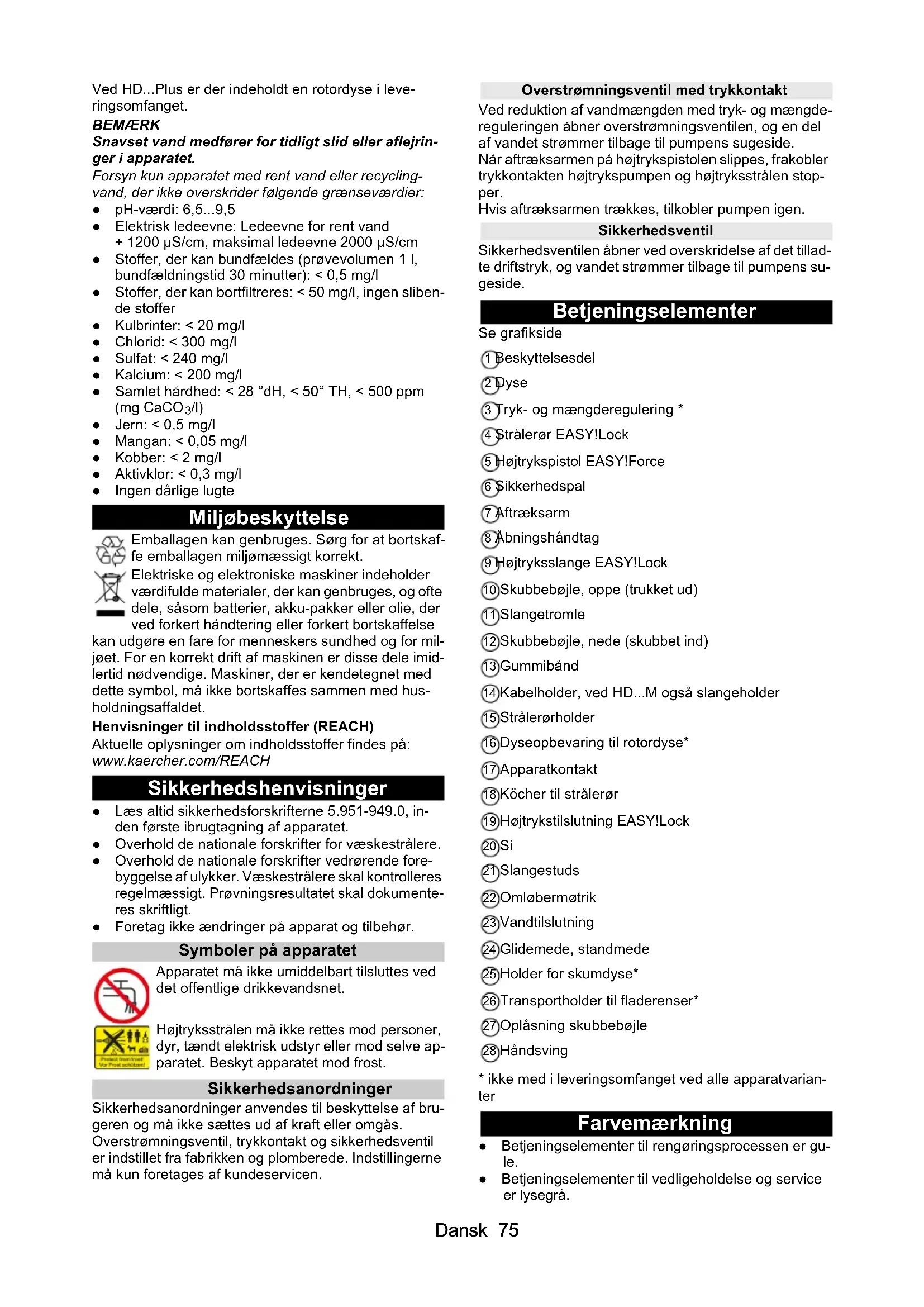

/l) ● Jern: < 0,5 mg/l ● Mangan: < 0,05 mg/l ● Kobber: < 2 mg/l ● Aktivklor: < 0,3 mg/l ● Ingen dårlige lugte Miljøbeskyttelse Emballagen kan genbruges. Sørg for at bortskaf- fe emballagen miljømæssigt korrekt. Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, akku-pakker eller olie, der ved forkert håndtering eller forkert bortskaffelse kan udgøre en fare for menneskers sundhed og for mil- jøet. For en korrekt drift af maskinen er disse dele imid- lertid nødvendige. Maskiner, der er kendetegnet med dette symbol, må ikke bortskaffes sammen med hus- holdningsaffaldet. Henvisninger til indholdsstoffer (REACH) Aktuelle oplysninger om indholdsstoffer findes på: www.kaercher.com/REACH Sikkerhedshenvisninger ● Læs altid sikkerhedsforskrifterne 5.951-949.0, in- den første ibrugtagning af apparatet. ● Overhold de nationale forskrifter for væskestrålere. ● Overhold de nationale forskrifter vedrørende fore- byggelse af ulykker. Væskestrålere skal kontrolleres regelmæssigt. Prøvningsresultatet skal dokumente- res skriftligt. ● Foretag ikke ændringer på apparat og tilbehør. Symboler på apparatet Apparatet må ikke umiddelbart tilsluttes ved det offentlige drikkevandsnet. Højtryksstrålen må ikke rettes mod personer, dyr, tændt elektrisk udstyr eller mod selve ap- paratet. Beskyt apparatet mod frost. Sikkerhedsanordninger Sikkerhedsanordninger anvendes til beskyttelse af bru- geren og må ikke sættes ud af kraft eller omgås. Overstrømningsventil, trykkontakt og sikkerhedsventil er indstillet fra fabrikken og plomberede. Indstillingerne må kun foretages af kundeservicen. Overstrømningsventil med trykkontakt Ved reduktion af vandmængden med tryk- og mængde- reguleringen åbner overstrømningsventilen, og en del af vandet strømmer tilbage til pumpens sugeside. Når aftræksarmen på højtrykspistolen slippes, frakobler trykkontakten højtrykspumpen og højtryksstrålen stop- per. Hvis aftræksarmen trækkes, tilkobler pumpen igen. Sikkerhedsventil Sikkerhedsventilen åbner ved overskridelse af det tillad- te driftstryk, og vandet strømmer tilbage til pumpens su- geside. Betjeningselementer Se grafikside 1 Beskyttelsesdel 2 Dyse 3 Tryk- og mængderegulering * 4 Strålerør EASY!Lock 5 Højtrykspistol EASY!Force 6 Sikkerhedspal 7 Aftræksarm 8 Åbningshåndtag 9 Højtryksslange EASY!Lock 10 Skubbebøjle, oppe (trukket ud) 11 Slangetromle 12 Skubbebøjle, nede (skubbet ind) 13 Gummibånd 14 Kabelholder, ved HD...M også slangeholder 15 Strålerørholder 16 Dyseopbevaring til rotordyse* 17 Apparatkontakt 18 Köcher til strålerør 19 Højtrykstilslutning EASY!Lock 20 Si 21 Slangestuds 22 Omløbermøtrik 23 Vandtilslutning 24 Glidemede, standmede 25 Holder for skumdyse* 26 Transportholder til fladerenser* 27 Oplåsning skubbebøjle 28 Håndsving

• ikke med i leveringsomfanget ved alle apparatvarian- ter Farvemærkning ● Betjeningselementer til rengøringsprocessen er gu- le. ● Betjeningselementer til vedligeholdelse og service er lysegrå.76 Dansk Udpakning

1. Kontrollér pakkens indhold ved udpakningen.

2. Informér straks forhandleren ved transportskader.

3. Kun ved HD...M St: Opbevar boreskabelonen på

emballagen til vægmontering af apparatet. Montering af tilbehør Obs Ved HD...M St er der ikke indeholdt tilbehør i leve- ringsomfanget. Obs EASY!Lock-systemet forbinder komponenter vha. et hurtiggevind hurtigt og sikkert med kun én omdrejning. Fig. A

1. Sæt højtryksdysen på strålerøret.

2. Montér omløbermøtrikken og spænd manuelt

3. Forbind strålerøret med højtrykspistolen, og spænd

manuelt (EASY!Lock). Ved apparater uden slangetromle:

1. Forbind højtryksslangen med højtrykspistolen og

apparatets højtrykstilslutning, og spænd manuelt (EASY!Lock). Ved apparater med slangetromle:

1. Læg højtryksslangen strakt ud på gulvet.

2. Drej håndsvinget i urets retning og rul samtidigt høj-

tryksslangen op på slangetromlen i ensartede lag. Sørg for, at slangen ikke knækkes.

3. Forbind højtryksslangen med højtrykspistolen, og

spænd manuelt (EASY!Lock). Ibrugtagning Montering HD...M St FARE Fare for kvæstelse, fare på grund af elektrisk stød Lad kun autoriserede fagfolk gennemføre installationen af vandforsyningen, den elektriske tilslutning og et høj- tryksnet. Omgivelsesbetingelser ● Tør, frostfri omgivelse. ● Ingen eksplosionsfare. ● Fast, jævn undergrund eller bæredygtig væg. ● Må ikke installeres i nærheden af beboelsesrum el- ler kontorer (støjemission). ● Tilgængelig for vedligeholdelsesarbejder. ● Vandafløb på installationsstedet. Fastgørelse af apparatet Obs Skruer og dyvler til fastgørelse af holderne er ikke en del af leveringsomfanget. De skal indkøbes ekstra og være tilpasset til kravene på monteringsstedet. Nødvendig slangediameter 6...8 mm. FARE Fare for kvæstelser på grund af apparat, der falder ned Tag ved valg af fastgørelseselementerne hensyn til ap- paratets vægt og monteringsstedets bæreevne. Fig. B 1 Montering på væg 2 Montering på gulv 3 Monteringsåbning 4 Holder

1. Markér boringer i væg eller gulv med boreskabelo-

3. Montér holderen, spænd kun skruerne let.

4. Indstil holdernes afstand ved at dreje med en gaffel-

Elektrisk tilslutning FARE Fare for kvæstelse på grund af elektrisk stød Forbind apparatet med det elektriske net vha. et stik. En ikke-separerbar forbindelse med strømnettet er forbudt. Stikket anvendes til netseparation. HD...M St: Den strømforsyning, der er nødvendig til drift af apparatet skal være konstrueret til kontinuerlig drift. HD...M St: Strømførende dele, kabler og apparater i ar- bejdsområdet skal være beskyttet mod vandstråler.

1. Sæt netstikket i stikkontakten.

Vandtilslutning Tilslutning til en vandledning 몇 ADVARSEL Sundhedsfare på grund af, at der løber snavset vand tilbage i drikkevandsnettet. Overhold forskrifterne fra vandforsyningsvirksomheden. Iht. de gyldige forskrifter må apparatet aldrig anvendes på drikkevandsnettet uden systemadskiller. Anvend en systemadskiller fra KÄRCHER eller alternativt en sy- stemadskiller iht. EN 12729 type BA. Vand, der er strømmet gennem en systemadskiller, klassificeres som ikke drikkelig. Tilslut altid systemadskilleren ved vandforsyningen, aldrig direkte ved apparatets vandtil- slutning.

1. Kontrollér vandforsyningen for tilløbstryk, tilløb-

stemperatur og tilløbsmængde. Krav, se afsnittet "Tekniske data".

2. Forbind apparatets systemadskiller og vandtilslut-

ning med en slange (min. længde 7,5 m, min. dia- meter 1"). Tilløbsslangen er ikke en del af leveringsomfanget.

3. Åbn vandtilløbet.

2. Udluft apparatet.

Udluftning af apparatet

1. Skru dysen af strålerøret.

2. Lad apparatet køre, indtil der kommer vand ud uden

3. Lad apparatet køre i 10 sekunder ved udluftnings-

Kun HD...M St Højtryksinstallation Ved installationen overholdes de nationalt gældende forskrifter for fastinstallerede højtryksrengøringssyste- mer.

1. Tilslut apparatet med en højtryksslangeledning ved

det fastinstallerede rørnet.Dansk 77

2. Læg det fastinstallerede rørnet sådan, at det kun er

nødvendigt med få retningsændringer.

3. Læg rørnettet til udligning af tryk- og varmeudvidel-

se med dæmpede løse og fast spændebånd.

4. Min. ledningstværsnit:

a Rørledninger: Nominel diameter DN 15 (1/2”). b Slangeledninger: Nominel diameter DN 6. Betjening FARE Fare for kvæstelse på grund af højtryksvandstråle Fikser aldrig aftræksarm og sikringsarm i aktiveret posi- tion. Anvend ikke højtrykspistolen, hvis sikringsarmen er be- skadiget. Skub ved alt arbejde på apparatet højtrykspistolens sik- kerhedspal fremad. Åbning/lukning af højtrykspistolen

1. Åbning af højtrykspistolen: Aktivér sikringsarmen og

2. Lukning af højtrykspistolen: Slip sikringsarmen og

aftræksarmen. Drift med højtryk Apparatet kan anvendes stående eller liggende. Obs Apparatet er udstyret med en trykkontakt. Motoren star- ter kun, når højtrykspistolen er åbnet.

1. Apparat med slangetromle: Rul højtryksslangen helt

3. Højtrykspistolen afsikres, til dette formål skubbes

højtrykspistolens sikkerhedspal bagud.

4. Åbn højtrykspistolen.

5. Ved apparat med tryk- og mængderegulering: Indstil

arbejdstrykket ved at dreje tryk- og mængderegule- ringen. Drift med rengøringsmiddel Obs Til drift med rengøringsmiddel skal der anvendes en bægerskumlanse (ekstraudstyr). 몇 ADVARSEL Sundhedsfare på grund af forkert håndtering af ren- gøringsmidler Overhold sikkerhedsanvisningerne på rengøringsmid- let. BEMÆRK Uegnede rengøringsmidler kan beskadige maski- nen og den genstand, der skal rengøres. Anvend kun rengøringsmidler, der er godkendt af KÄR- CHER. Overhold de doseringsanbefalinger og henvisninger, der medfølger rengøringsmidlet. Vær sparsom med rengøringsmidlet for at beskytte mil- jøet. KÄRCHER-rengøringsmidler garanterer fejlfrit arbejde. Indhent rådgivning eller rekvirer vores katalog eller vo- res informationsblade til rengøringsmidlerne. Illustration C 1 Skumdyse 2 Beholder 3 Blændesæt Rengøringsmiddeltilsætning: 3=høj, 2=mellem, 1=lav 4 Sugeslange 5 Højtrykspistol EASY!Force

1. Skru beholderen af.

2. Isæt den ønskede blænde i sugeslangen.

3. Fyld rengøringsmiddel i beholderen.

4. Skru beholderen på skumdysen.

5. Tag strålerøret af højtrykspistolen.

6. Anbring skumdysen på højtrykspistolen, og spænd

7. Tag højtryksrenseren i drift.

Anbefalet rengøringsmetode

1. Spray en lille smule rengøringsmiddel på den tørre

overflade og lad det virke (ikke tørre).

2. Skyl den løsnede snavs af med højtryksstrålen.

Skylning af skumlansen Skumlansen skal skylles efter anvendelsen for at undgå rengøringsmiddelaflejringer.

1. Skru beholderen af.

2. Hæld rengøringsmiddelrester tilbage i leveringsem-

4. Skru beholderen på skumdysen.

Afbrydelse af driften

1. Luk højtrykspistolen, apparatet slukker.

2. Højtrykspistolen sikres, til dette formål skubbes sik-

kerhedspalen fremad. Obs Ved frakobling af apparatet reduceres vandtrykket med ca. 70%. Derved falder højtrykspistolens aktiverings- kraft, og apparatets levetid forøges. Fortsættelse af driften

1. Højtrykspistolen afsikres, til dette formål skubbes

sikkerhedspalen bagud.

2. Åbn højtrykspistolen, apparatet tænder igen.

Afslutning af driften

1. Luk vandtilløbet.

2. Åbn højtrykspistolen.

3. Drej apparatkontakten hen på "I" og lad apparatet

køre i 5 til 10 sekunder.

4. Luk højtrykspistolen.

5. Drej apparatkontakten hen på "0/OFF".

6. Træk kun netstikket ud af stikontakten med tørre

7. Fjern vandtilløbet.

8. Åbn højtrykspistolen, indtil apparatet er trykløst.

9. Højtrykspistolen sikres, til dette formål skubbes sik-

kerhedspalen fremad. Kun HD...M, HD...MX: Opbevaring af apparatet

1. Stil strålerøret med højtrykspistolen i Köcher stråle-

røret og lad den gå i indgreb i strålerørholderen.

2. Rul netkablet rundt om kabelholderen.

3. HD...M: Rul højtryksslangen op, hæng den over

slangeopbevaringen og sikr den med gummibånd. HD...MX: Rul højtryksslangen op på slangetromlen og klap håndsvingets greb ned.

4. Tryk på oplåsning skubbebøjle og skub skubbebøj-

len ind.78 Dansk Frostbeskyttelse BEMÆRK Frost ødelægger et apparat, der ikke er tømt helt for vand. Opbevar apparatet på et frostfrit sted. Hvis en frostfri opbevaring ikke er mulig:

2. Pump almindeligt frostbeskyttelsesmiddel gennem

3. Lad apparatet køre i maksimalt 1 minut, indtil pum-

pen og ledningerne er tomme. Obs Anvend almindeligt frostbeskyttelsesmiddel til motorkø- retøjer på glykolbasis. Overhold håndteringsforskrifter- ne fra producenten af frostbeskyttelsesmidlet. Transport 몇 FORSIGTIG Fare for kvæstelse, fare for beskadigelse Vær opmærksom på apparatets vægt ved transporten. BEMÆRK Fare for beskadigelse Beskyt højtrykspistolens aftræksarm mod beskadigel- ser.

1. Ved transport i køretøjer sikres apparatet mod at gli-

de eller vælte iht. til de gældende retningslinjer.

2. Ved transport over længere strækninger, trækkes

apparatet i skubbebøjlen (ikke ved HD...M St).

3. Op af trapper trækkes apparatet trin for trin. Glide-

holderen ved højtryksrenseren.

2. Skru omløbermøtrikken ca. 1 omdrejning på.

Opbevaring 몇 FORSIGTIG Fare for kvæstelse, fare for beskadigelse. Vær opmærksom på apparatets vægt ved opbevaring.

1. Opbevar kun apparatet indenfor.

Pleje og vedligeholdelse FARE Fare for kvæstelser på grund af utilsigtet startende apparat og elektrisk stød. Sluk apparatet inden alt arbejde og træk netstikket ud. Sikkerhedsinspektion/ vedligeholdelseskontrakt Du kan aftale en regelmæssig sikkerhedsinspektion med din forhandler eller indgå en vedligeholdelseskon- trakt. Få vores rådgivning. Inden hver drift

1. Kontrollér tilslutningskabler for skader, lad straks et

beskadiget kabel udskifte af den autoriserede kun- deservice eller en autoriseret elektriker.

2. Kontrollér højtryksslangen for beskadigelse, udskift

straks en beskadiget højtryksslange.

3. Kontrollér apparatet for tæthed. 3 dråber vand pr.

minut er tilladt. Ved større utæthed kontaktes kun- deservicen. Ugentligt

1. Rens sien i vandtilslutningen.

Rensning af sien i vandtilslutningen

1. Skru omløbermøtrikken af.

2. Træk slangestudsen med si ud.

3. Rengør sien udvendigt og skyl den.

Bemærk: Juster slangestudsens sekskant ved til- slutning i apparatet.

4. Isæt slangestudsen med si.

5. Spænd omløbermøtrikken.

For hver 500 driftstimer, mindst hvert år

1. Lad kundeservicen gennemføre vedligeholdelsen af

Udskiftning af olie Obs Oliemængde og -type, se afsnittet "Tekniske data"

1. Drej 4 skruer ud.

4. Træk proppen ud af olieaftapningsslangen.

6. Tag skumstoffet ud af oliebeholderen.

7. Vent, indtil olien er løbet helt ud.

10. Påfyld den afmålte oliemængde.

11. Isæt skumstoffet i oliebeholderen.

12. Anbring dækslet og tryk det fast.

Illustration F Hjælp ved fejl FARE Fare for kvæstelser på grund af utilsigtet startende apparat og elektrisk stød. Sluk apparatet inden alt arbejde og træk netstikket ud. Lad kun elektriske komponenter kontrollere og reparere af den autoriserede kundeservice. Kontakt en autoriseret kundeservice ved fejl, der ikke nævnes i dette kapitel, i tvivlstilfælde eller efter udtryk- kelig henvisning. Apparatet kan ikke startes Kontrollér tilslutningskablet for skader. Kontrollér netspændingen. Er apparatet overophedet: a Sæt apparatkontakten på "0". b Lad apparatet afkøle i mindst 15 minutter. c Sæt apparatkontakten på "1". Ved elektrisk defekt kontaktes kundeservicen. Apparat kommer ikke op på tryk Kontrollér dysernes størrelse, nødvendig størrelse, se kapitlet "Tekniske data". Udluft apparatet, se kapitlet "Udluftning af appara- tet". Rens sien i vandtilslutningen. Kontrollér vandtilløbsmængden, nødvendig mæng- de, se kapitlet "Tekniske data". Rengør dysen. Ved behov kontaktes kundeservicen. Pumpe utæt Op til 3 dråber vandudstrømning pr. minut er tilladt.Dansk 79 Ved kraftig utæthed skal apparatet kontrolleres af kundeservicen. Pumpen banker Kontrollér vandtilledningen for tæthed. Udluft apparatet, se kapitlet "Udluftning af appara- tet". Ved behov kontaktes kundeservicen. Rengøringsmiddeltilsætning for lav Påfyld skumdysens bæger. Sæt den større blænde på sugeslangen. Kontrollér sugeslangen og skumdysen for aflejrin- ger fra rengøringsmiddel. Fjern aflejringer med lun- kent vand. Tilbehør og reservedele Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes på www.kaercher.com. Garanti I de enkelte lande gælder de af vore forhandlere fastlag- te garantibetingelser. Eventuelle fejl på maskinen af- hjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis du øn- sker at gøre garantien gældende, bedes du henvende dig til sin forhandler eller nærmeste kundeservice med- bringende kvittering for købet. (Se adressen på bagsiden) Tekniske data HD 6/11- 4 M HD 6/11- 4 M St HD 6/15

2,5 / 6 * 2,5 / 6 * 2,5 2,5 2,5 2,5 2,5 Vandtilslutning Tilløbstryk (maks.) MPa 1111111 Tilløbstemperatur (maks.) °C 60 60 60 60 60 60 60 Tilløbsmængde (min.) l/min 13 13 13 13 13 13 13 Indsugningshøjde (maks.) m 0,5 0,5 0,5 0,5 0,5 0,5 0,5 Effektdata maskine Standarddysens dysestørrelse 040 040 033 033 033 038 038 Driftstryk MPa11111515151212 Driftsovertryk (maks.) MPa 16,5 16,5 22,5 22,5 22,5 18 18 Transportmængde, vand l/min 10 10 9,3 9,3 9,3 9,6 9,6 Højtrykspistolens tilbageslagskraft N 29,5 29,5 28,6 28,6 28,6 28,6 28,6 Mål og vægt Typisk driftsvægt kg 39 25 30 33 25 30 33 Længde mm 455 290 455 455 290 455 455 Bredde mm 400 300 400 400 300 400 400 Højde mm 700 (970)

2,5 2,5 2,5 2,5 2,5 2,5 2,5 Vandtilslutning Tilløbstryk (maks.) MPa 1111111 Tilløbstemperatur (maks.) °C 60 60 60 60 60 60 60 Tilløbsmængde (min.) l/min 13 13,3 13 13 13,3 13 13 Indsugningshøjde (maks.) m 0,5 0,5 0,5 0,5 0,5 0,5 0,5 Effektdata maskine Standarddysens dysestørrelse 038 033 033 033 035 034 034 Driftstryk MPa12151515151616 Driftsovertryk (maks.) MPa 18 22 22,5 22,5 22,5 24 24 Transportmængde, vand l/min 9,6 9,1 9,3 9,3 9,9 9,9 9,9 Højtrykspistolens tilbageslagskraft N 28,6 28,6 28,6 28,6 30 30 30 Mål og vægt Typisk driftsvægt kg 25 30 30 30 35 39 42 Længde mm 290 455 455 455 455 455 455 Bredde mm 300 400 400 400 400 400 400 Højde mm 565 700 (970)

(970) Oliemængde l 0,25 0,25 0,25 0,25 0,35 0,35 0,35 Olietype Type 0W40 0W40 15W40 15W40 0W40 0W40 0W40 Beregnede værdier iht. EN 60335-2-79 Hånd-arm-vibrationsværdi m/s

Landevariant Land GB GB KAP AU EU EU Elektrisk tilslutning Netspænding V 230-240 230-240 220 240 230 230 Fase ~111111 Frekvens Hz 50 50 60 50 50 50Dansk 81 Tilslutningseffekt kW 3,1 3,1 3,2 3,4 3,4 3,4 Kapslingsklasse IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 Netsikring (træg) A131320151616 Forlængerkabel 30 m mm

2,5 2,5 4 2,5 2,5 2,5 Vandtilslutning Tilløbstryk (maks.) MPa 1 1 1 1 1 1 Tilløbstemperatur (maks.) °C 60 60 60 60 60 60 Tilløbsmængde (min.) l/min 13 13 13,3 13 15 15 Indsugningshøjde (maks.) m 0,5 0,5 0,5 0,5 0,5 0,5 Effektdata maskine Standarddysens dysestørrelse 045 045 045 043 043 043 Driftstryk MPa121213141414 Driftsovertryk (maks.) MPa181820212121 Transportmængde, vand l/min 11,7 11,7 11,8 11,6 11,5 11,5 Højtrykspistolens tilbageslagskraft N 29,5 29,5 31 32,3 32,3 32,3 Mål og vægt Typisk driftsvægt kg 39 31 39 39 39 42 Længde mm 455 290 455 455 455 455 Bredde mm 400 300 400 400 400 400 Højde mm 700 (970) 565 700 (970) 700 (970) 700 (970) 890 (970) Oliemængde l 0,35 0,35 0,25 0,35 0,35 0,35 Olietype Type 0W40 0W40 0W40 0W40 0W40 0W40 Beregnede værdier iht. EN 60335-2-79 Hånd-arm-vibrationsværdi m/s

2,5 2,5 2,5 2,5 2,5 2,5 Vandtilslutning Tilløbstryk (maks.) MPa 1 1 1 1 1 1 Tilløbstemperatur (maks.) °C 60 60 60 60 60 60 Tilløbsmængde (min.) l/min 15 15 15 15 15 13,3 Indsugningshøjde (maks.) m 0,5 0,5 0,5 0,5 0,5 0,5 Effektdata maskine Standarddysens dysestørrelse 042 042 040 040 040 04082 Dansk Driftstryk MPa161617171717 Driftsovertryk (maks.) MPa 24 24 25,5 25,5 25,5 25,5 Transportmængde, vand l/min 11,6 11,6 11,6 11,6 11,6 11,6 Højtrykspistolens tilbageslagskraft N 34,5 34,5 35,5 35,5 35,5 36 Mål og vægt Typisk driftsvægt kg 40 43 32 35 27 32 Længde mm 455 455 455 455 290 455 Bredde mm 400 400 400 400 300 400 Højde mm 700 (970) 890 (970) 700 (970) 890 (970) 565 700 (970) Oliemængde l 0,35 0,35 0,2 0,2 0,2 0,25 Olietype Type SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 Beregnede værdier iht. EN 60335-2-79 Hånd-arm-vibrationsværdi m/s

2,5 2,5 2,5 2,5 2,5 4 Vandtilslutning Tilløbstryk (maks.) MPa 1 1 1 1 1 1 Tilløbstemperatur (maks.) °C 60 60 60 60 60 60 Tilløbsmængde (min.) l/min 13,3 16 16 16 16 13,3 Indsugningshøjde (maks.) m 0,5 0,5 0,5 0,5 0,5 0,5 Effektdata maskine Standarddysens dysestørrelse 038 042 042 042 042 043 Driftstryk MPa171818181818 Driftsovertryk (maks.) MPa25,52727272727 Transportmængde, vand l/min 11,6 12,5 12,5 12,5 12,5 13,4 Højtrykspistolens tilbageslagskraft N 36 41,8 41,8 41,8 41,8 42 Mål og vægt Typisk driftsvægt kg 32 41 44 36 36 41 Længde mm 455 455 455 290 290 455 Bredde mm 400 400 400 300 300 400 Højde mm 700 (970) 700 (970) 890 (970) 565 565 700 (970) Oliemængde l 0,25 0,35 0,35 0,35 0,35 0,35Norsk 83 Årsag til undtagelse i henhold til forordning (EU) 2019/ 1781, bilag I, afsnit 2 (12): j) Der tages forbehold for tekniske ændringer.

• Forlængerkabel fra strømnet til transformator / trans- formator til maskine EU-overensstemmelseserklæring Hermed erklærer vi, at nedenstående maskine på grund af sin udformning og konstruktion i den udførelse, i hvil- ken den sælges af os, overholder EU-direktivernes re- levante, grundlæggende sikkerheds- og sundhedsmæssige krav. Hvis maskinen ændres uden aftale med os, mister denne attest sin gyldighed. Produkt: Højtryksrenser Type: 1.150-xxx Type: 1.151-xxx Type: 1.524-xxx Relevante EU-direktiver 2000/14/EF 2006/42/EF (+2009/127/EF) 2011/65/EU 2014/30/EU 2009/125/EF Anvendt(e) forordning(er) (EU) 2009/1781 Anvendte harmoniserede standarder EN 60335-1 EN 60335-2-79 EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 62233: 2008 EN 61000-3-2: 2014 HD 6/15, HD 6/16, HD 7/16, HD 7/17, HD 8/18 EN 61000-3-3: 2013 HD 7/14 EN 61000-3-11: 2000 Anvendt overensstemmelsesvurderingsproces 2000/14/EF: Tillæg V Lydeffektniveau dB(A) HD 6/15 M, HD 6/15 MX Målt: 87 Garanteret: 90 HD 6/15 M St, HD 8/18-4 M St Målt: 90 Garanteret: 92 HD 6/16-4 M, HD 8/18-4 MX Målt: 87 Garanteret: 89 HD 6/16-4 MX, HD 7/16-4 MX Målt: 86 Garanteret: 88 HD 7/17 M, HD 7/17 M St Målt: 92 Garanteret: 95 HD 7/17 MX Målt: 91 Garanteret: 94 HD 7/14-4 M Målt: 81 Garanteret: 84 HD 7/14-4 MX Målt: 82 Garanteret: 85 HD 7/16-4 M Målt: 83 Garanteret: 86 HD 8/18-4 M Målt: 88 Garanteret: 91 Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt. Dokumentationsbefuldmægtiget: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2021/08/01 Indhold Olietype Type SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 Beregnede værdier iht. EN 60335-2-79 Hånd-arm-vibrationsværdi m/s
