HD 715 G - Højtryksrenser Kärcher - Gratis brugsanvisning og manual

Type af apparat	Højtryksrenser
Mærke	Kärcher
Model	HD 715 G
Motor	Honda GX160, 1 cylinder 4-takt, 3,6 kW (4,8 PS) ved 3600 o/min
Brændstof	Blyfri benzin (E10 kompatibel), tank 3,1 L
Arbejdstryk	150 bar (15 MPa)
Maks. vandflow	624 L/h (10,4 L/min)
Vandforsyning	Tilslutning 3/4", maks. tryk 10 bar, maks. temperatur 60 °C
Mål (L x B x H)	790 x 608 x 1104 mm
Driftsvægt	39,5 kg
Lydtryksniveau (L_pA)	90 dB(A)
Garantieret lydeffektniveau	108 dB(A)
Hånd-arm vibrationer	< 2,5 m/s²
Medfølgende dyser	Højtryksdyse (038) og lavtryksdyse (250) EASY!Lock
Sikkerhed	Aflastningsventil, sikkerhedsventil, termoventil, sikkerhedsspærre på pistol
Rutinemæssig vedligeholdelse	Rensning af vandfilter, olieskift på pumpe og motor
Motorolie	15W40, mængde 0,6 L
Pumpeolie	15W40, mængde 0,3 L
Slangetilslutning	EASY!Lock-system til højtryksslange
Transport	Skubstang, hjul, slange- og lansestøtte
Garanti	I henhold til landets betingelser, kontakt forhandleren

Ofte stillede spørgsmål - HD 715 G Kärcher

Hvilket brændstof skal bruges til Kärcher HD 715 G?

Brug blyfri benzin (E10 kompatibel). Brug ikke 2-taktsblanding. Tanken har en kapacitet på 3,1 L.

Hvordan starter man motoren?

Åbn vandforsyningen, åbn pistolen, og start derefter motoren i henhold til producentens manual (manuel start). Lad den varme op i 1 minut før brug.

Hvilke tilbehør følger med apparatet?

Apparatet leveres med en EASY!Force-pistol, en EASY!Lock-lanse, en højtryksdyse (038) og en lavtryksdyse (250), en EASY!Lock-højtryksslange, et vandfilter og en detergentsugeslange.

Hvordan justeres trykket på HD 715 G?

På model HD 715 G er tryk og flow faste (150 bar, 624 L/h). Ingen justering er mulig. Model HD 8/20 G har en tryk-/flowregulator.

Kan man bruge rengøringsmiddel med denne renser?

Ja, brug Kärcher-rengøringsmidler. Montér lavtryksdysen, nedsænk slangen i rengøringsmidlet, og juster doseringen på sugerfilteret. Efter brug skylles med rent vand.

Hvad gør man ved vandlækage under apparatet?

En lækage på 3 dråber pr. minut er normal. Hvis lækagen er større, få apparatet kontrolleret af serviceværkstedet.

Hvordan gør man apparatet vinterklar?

Tøm vandet helt ved at køre apparatet i ca. 1 minut uden vandtilførsel. Skru vandfilteret af og tøm det. Brug eventuelt en egnet frostvæske.

Hvilken motor- og pumpeolie skal bruges?

Til motoren: olie 15W40, mængde 0,6 L. Til pumpen: olie 15W40, mængde 0,3 L. Kontrollér niveauet regelmæssigt, og skift efter 500 driftstimer.

Hvordan rengør man vandfilteret?

Sluk for vandforsyningen, skru møtrikken af, fjern filterskålen, rengør filterpatronen og skålen, kontrollér O-ringene, og saml derefter.

Hvilke vigtige sikkerhedsanordninger findes der?

Apparatet har en aflastningsventil (leder vandet internt, når pistolen er lukket), en sikkerhedsventil (åbner ved for højt tryk) og en termoventil (forhindrer overophedning). Deaktivér aldrig disse anordninger.

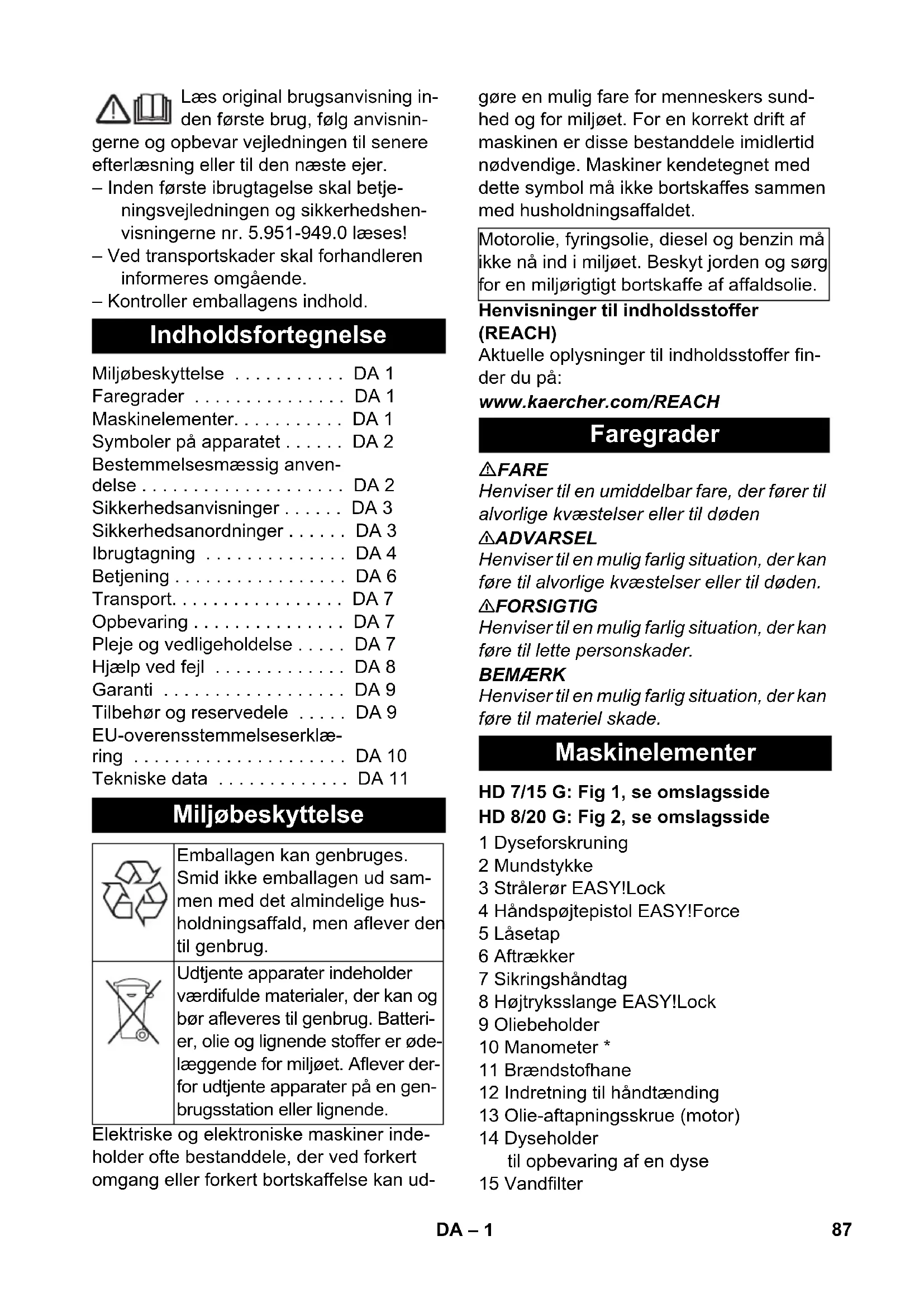

BRUGSANVISNING HD 715 G Kärcher

Læs original brugsanvisning in- den første brug, følg anvisnin-

gerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer.

- Inden første ibrugtagelse skal betjeningsvejledningen og sikkerhedshenvisningerne nr. 5.951-949.0 læses!

- Ved transportskader skal forhandleren informeres omgående.

- Kontroller emballagens indhold.

Indholdsfortegnelse

Miljøbeskyttelse	DA 1
Faregrader	DA 1
Maskinelementer	DA 1
Symboler på apparatet	DA 2
Bestemmelsesmæssig anvendelse	DA 2
Sikkerhedsanvisninger	DA 3
Sikkerhedsanordninger	DA 3
Ibrugtagning	DA 4
Betjening	DA 6
Transport	DA 7
Opbevaring	DA 7
Pleje og vedligeholdelse	DA 7
Hjælp ved fejl	DA 8
Garanti	DA 9
Tilbehør og reservedele	DA 9
EU-overensstemmelseserklæring	DA 1
Tekniske data	DA 1

Miljøbeskyttelse

	Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever der til genbrug.
	Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Batterier, olie og lignende stoffer er ødelæggende for miljøet. Aflever derfor udtjente apparater på en genbrugsstation eller lignende.

Elektriske og elektroniske maskiner indeholder ofte bestanddele, der ved forkert omgang eller forkert bortskaffelse kan ud-

gøre en mulig fare for menneskers sundhed og for miljøet. For en korrekt drift af maskinen er disse bestanddele imidlertid nødvendige. Maskiner kendetegnet med dette symbol må ikke bortskaffes sammen med husholdningsaffaldet.

Motorolie, fyringsolie, diesel og benzin må ikke nå ind i miljøet. Beskyt jorden og sørg for en miljørigtigt bortskaffe af affaldsolie.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

Henviser til en umiddelbar fare, der fører til alvorlige kvæstelser eller til døden

ADVARSEL

Henviser til en mulig farlig situation, der kan føre til alvorlige kvæstelser eller til døden.

⚠FORSIGTIG

Henviser til en mulig farlig situation, der kan føre til lette personskader.

BEMAERK

Henviser til en mulig farlig situation, der kan føre til materiel skade.

Maskinelementer

HD 7/15 G: Fig 1, se omslagsside HD 8/20 G: Fig 2, se omslagsside

1 Dyseforskruning
2 Mundstykke
3 Strålerør EASY!Lock
4 Håndspøjtepistol EASY!Force
5 Låsetap
6 Aftrækker
7 Sikringshåndtag
8 Højtryksslange EASY!Lock
9 Oliebeholder
10 Manometer *
11 Brændstofhane
12 Indretning til håndtænding
13 Olie-aftapningsskrue (motor)
14 Dyseholder til opbevaring af en dyse
15 Vandfilter

16 Rengøringsmiddel-sugeslange med justerbart filter (doseringsventil)
17 Vandtilslutning
18 Olieaftapningsskrue pumpe
19 Højtrykstilslutning EASY!Lock
20 Olieinspektionsglas *
21 Tryk-/mængderegulering *
22 Strålerør-opbevaring
23 Højtrykspumpe
24 Oliemålestang (motor)
25 Motor
26 Motorafbryder
27 Benzintank
28 Stjernegreb skydebøjle
29 Holder til håndsprøjtepistolen
30 Slangeholder
31 Bøjle
A Omløbermøtrik
B Filterkop
C O-Ring
D Filterindsats

* ikke ved HD 7/15 G

Farvekodning

• Betjeningselementer til rengøringsprocessen er bul.
  – Betjeningselementer til vedligeholdelse og service er lysegrå.

Symboler på apparatet

Højtryksstråler kan være farlige, hvis de ikke anvendes korrekt.

Strålen må ikke rettes mod personer, dyr, tændt elektrisk udstyr eller mod højtryksrenseren.

	Forbrændingsfare! Advarsel for varme komponenter.
	Forgiftningsfare! Røggas må ikke indåndes.

Benzin er meget brandfarlig og eksplosiv. Inden der tankes, skal motoren afbrydes og afkøles.

Motorens udstødnings- gas indeholder giftigt kulilte. Motoren må ikke køre i et lukket område.

Motoren må ikke køre, när der tankes. Der må ikke ryges hvis der tankes. Tank ikke direkte fra dunken, men anvend en tragt eller en egnet beholder.

Ifølge de gældende love, må ma- skinen aldrig anvendes på drikke- vandsnettet uden en systemsepa- rator. Der skal anvendes en velegnet systemseparator fra Kärcher eller en alternativ systemseparator ifølge EN 12729 type BA.

Bestemmelsesmæssig anvendelse

Højtryksrenser til rengøring af: Maskiner, køretøjer, bygninger, værktøj, facader, terrasser, haveredskaber, etc.

– til rengøring med lavtryksstråle og ren-gøringsmiddel (f.eks. rengøring af ma-skiner, biler, bygningsværker og værktøj),
– til rengøring med højtryksstråle uden rengøringsmiddel (f.eks. rengøring af facader, terrasser, haveredskaber).
– Til hårdnakket tilsmudsning anbefaler vi snavsfræseren som ekstra tilbehør.

⚠️FARE

Fysisk Risiko! Ved brug på tankstationer eller andre risikoområder skal der tages hensyn til de tilsvarende sikkerhedsregler.

Sørg venligst for at olieholdigt spildevand ikke når ind i jorden, vandet eller kanalisationen. Motorvask og undervognsvask bør derfor kun gennemføres på velegnede steder som har en olieudskiller.

Krav til vandets kvalitet:

BEMAERK

Der må kun bruges rent vand som højtryks-medium. Tilsmudsninger fører til for tidligt slid eller aflejringer.

Hvis der anvendes recyclingvand, må følgende grænseværdier ikke overskrides.

ph-værdi 6,5...9,5
elektrisk ledningsevne* Ledningsev-ne ferskvand +1200 μS/cm
afskedelige stoffer ** < 0,5 mg/l
stoffer som kan filtres ud ***	< 50 mg/l
Kulbrinter < 20 mg/l
Klorid < 300 mg/l
Sulfat < 240 mg/l
Calcium < 200 mg/l
Total hårdhed < 28 °dH	< 50 °TH< 500 ppm (mg CaCO_3 /l)
Jern < 0,5 mg/l
Mangan < 0,05 mg/l
Kobber < 2 mg/l
Aktivklor	< 0,3 mg/l
fri for dårlige lugter
*Maks. ialt 2000 μS/cm** Prøvevolumen 1 l, aflejringstid 30 min*** ingen slibende stoffer

Sikkerhedsanvisninger

→ De pågældende nationale love til væskestrålere skal overholdes.
→ De pågældende nationale love til forebyggelse imod ulykkestilfælde skal overholdes. Væskestrålere skal kontrolleres regelmæssigt og resultaterne fra kontrollen skal skiftligt dokumenteres.
→ Der må ikke foretages ændringer på maskinen/tilbehøret.

⚠️FARE

• Brug højtryksrenseren ikke hvis benzin blev spildt. Bring maskinen til et andet sted for at undgå enhver form for gnistdannelse.
• Benzin må ikke opbevares, spildes eller bruges i nærhed af ild eller apparater som ovne, varmekedler, vandvarmer osv., som har en spildes, eller bruges som danner et tændingsblus eller gnist.
• Genstande og materialer som er let brændbar skal holdes fjernt fra støddæmperen (mindst 2 m).
• Motoren må ikke drives uden støddæmper og støddæmperen skal kontrolleres regelmæssigt, renses og evt. udskiftes.
• Motoren må ikke bruges i skove eller arealer der er overgroet med buske eller græs uden at udstødningsrøret er forsynet med en gnistfanger.
• Med undtagelse af indstillingsarbejder, må motoren ikke køre med fjernet luftfilter og uden dæksel over indsugningsstudsen.
• Der må ikke gennemføres justeringer på reguleringsfjedre, reguleringsstænger eller andre dele som kan forårsage en forhøjelse af motorens omdrejningstal.
• Forbrændingsfare! Rør ikke ved varme støddæmper, cylinder eller køleribben.
• Hold hænder og føder fjern fra dele som bevæger sig eller roterer.
• Forgiftningsfare! Maskinen må ikke bruges i lukkede rum.
• Ikke egnede brændstoffer må ikke bruges, de kan være farlige.

Sikkerhedsanordninger

Sikkerhedsanordningerne tjener brugerens beskyttelse og må ikke sættes ud af drift eller ignoreres i deres funktion.

Overstrømningsventil

– Hvis håndsprøjtepistolen er lukket, åbner overstrømningsventilen sig og højtryks-pumpen leder vandet tilbage til pumpens sugeside. Derved forhindres at den tilladelige arbejdstryk overskrides.
– Af fabrik er overstrømningsventilen indstillet og plomberet. Indstilling foretages udelukkende fra kundeservice.

Sikkerhedsventil

Sikkerhedsventilen åbner, när det tilladte driftsovertryk kommer ned under det tilladte niveau (se Tekniske data). Vandet flyder ud.

Af fabrik er sikkerhedsventilen indstillet og plomberet. Indstilling foretages udelukken-de fra kundeservice.

Termoventil

Termoventilen beskytter højtrykspumpen mod utiladelig opvarmning i cirkulationsdrift, när håndsprøjtepistolen er lukket.

Termoventilen åbnes, hvis den maksimalt tilladte vandtemperatur på 80 °C overskrides, og leder det varme vand ud.

Ibrugtagning

⚠️FARE

Fysisk Risiko! Maskinen, tilførselsledninger, højtryksslange og tilslutninger skal være i udmærket tilstand. Hvis apparatet ikke er i en fejlfri tilstand, må det ikke benyttes.

Monter forskydningsbøjlen

→ Skru skubbebøjlen fast med de vedlagte fastgørelsesskruer.

Montering af hjulene

→ Skub hjulet på aksen.
→ Skub justerringen på aksen og fast-spænd skruen.
Tilspændingsmoment 20 Nm
→ Gentag processen på den modstående side.

Montere håndsprøjtepistolen, strålerøret og dysen

Bemærk: EASY!Lock-systemet forbinder hurtigt og sikkert komponenterne med kun en omdrejning takket være hurtiggevindet.

→ Sæt højtryksdysen på strålerøret.
→ Omløbermøtrik monteres og spændes med hånden (EASY!Lock).
→ Forbind strålerøret med håndsprøjtepistolen og spænd det fast med hånden (EASY!Lock).
Stram strålerørets forskruning med hånden.
→ Forbind højtryksslangen med maskinens håndsprøjtepistol og spænd den fast med hånden (EASY!Lock).

Kontroller oliens påfyldningsstand på højtrykspumpens

HD 7/15 G

→ Bunden af oliebeholderen skal være dækket med olie.

Tag ikke maskinen i brug, hvis der ikke er noget olie synligt i oliebeholderen.

Tag maskinen ikke i brug, hvis oliestanden er faldet til under midten af olieinspektionsglas.

→ Inden første drift, skal toppen af oliebeholderens dæksel på vandpumpen klippes af.

Motor

Hold øje med afsnit "Sikkerhedshenvisninger"!

→ Før ibrugtagningen skal motorproducentens betjeningsvejledning læses og der skal især holdes øje med sikkerhedshenvisningerne.
→ Kontroller motorens oliestand. Tag maskinen ikke i brug hvis påfyldningsstanden er under „MIN“.
→ Fyld forsigtigt olie på, såfremt det er nødvendigt.
→ Tanken skal påfyldes med blyfrit benzin. Brug ingen 2-takt blanding. Der må anvendes brændstoffet E10.

Fyld brændstof på

⚠️FARE

• Tank aldrig maskinen i lukkede rum, med løbende eller varm motor.
  – Der må ikke ryges hvis der tankes.
• Der må ikke tankes i nærheden af åbne flammer eller gnist.
• Spild ikke brændstof - anvend tragt.
• Spildt brændstof skal fjernes.
  – Luk dunk og tank korrekt efter tankningen.
  → Tanken skal påfyldes med blyfrit benzin. Brug ingen 2-takt blanding.

Vandtilslutning

Tilslutningsværdier, se venligst tekniske data.

→ Tilslut tilløbsslangen (min. længde 7,5 m, min. diameter 3/4") på maskinens vandtilslutning og på vandtilløbet (f.eks. vandhanen).
→ Åbn for vandtilløbet.

Bemærk: Tilførselsslangen leveres ikke med.

Opsug aldrig vand fra en drikkevandsbeholder.

Opsug aldrig opløsningsmiddelholdige væsker som lakfortynding, benzin eller olie.

Sprøjtetågen fra opløsningsmidlet er yderst brandfarlig, eksplosiv og giftig.

→ Tilslut sugeslangen (mindst 3/4") diameter) med filter (tilbehør) til vandtilslutningen.
→ SM-doseringsventilen stilles til "0".
→ Afluft højtryksrenseren inden brug.

Maskinen skal afluftes

→ Skru dyseforskruningen af, og fjern dysen.
→ Start motoren svarende til motorproducentens betjeningsvejledning.
→ Anvend håndsprøjtepistolens arm flere gange.
→ Lad maskinen køre så længe, indtil van- det strømmer ud af strålerøret uden bobler.
→ Sluk for maskinen og skru dysen på igen.

Betjening

⚠️FARE

Eksplosionsrisiko!

Brændbare væsker må ikke sprøjtes.

⚠️FARE

Risiko for tilskadekomst! Under arbejdet skal håndsprøjtepistolen og strålerøret holdes fast med begge hænder.

Risiko for tilskadekomst! Aftrækkeren og sikingshåndtaget må ikke komme i klemme under driften.

Risiko for tilskadekomst! Kontakt kundeservice, hvis sikringshåndtaget er defekt.

Fare for personskader pga. højtryks-vandstrålen. Skub låsetappen på håndsprøjtepi-stolen fremad, før der arbejdes på maskinen.

⚠️FARE

- Maskinens har et højt støjniveau. Fare for høreskader. Ved arbejdet med maskinen skal der bruges et velegnet høreværn.

- Ret vandstrålen aldrig imod personer, dyr, maskinen selv eller el-komponenter.

– Til beskyttelse af operatøren skal der bruges velegnede beskyttelsesdragter.

– Hold altid øje med at forskruningerne på tilslutningsslangerne er stramt.

Åbning/lukning af håndsprøjtepistolen

→ Åbn håndsprøjtepistolen: Betjen sikringshåndtaget og aftrækkeren.

→ Luk håndsprøjtepistolen: Slip sikringshåndtaget og aftrækkeren.

Start maskinen

→ Åbn for vandtilløbet.

→ Start motoren med åbnet håndsprøjte-pistol svarende til motorproducentens driftsvejledning.

Bemærk:

For at lette opstarten kan strålerøret eller dysen fjernes.

→ Lad motoren varme op i 1 minut.

→ Afsikr håndsprøjtepistolen ved at skubbe låsetappen tilbage.

→ Åbn håndsprøjtepistolen.

Arbejdstryk og kapacitet stilles ind

HD 7/15 G

Tryk og vandmængde er fast indstillet på denne maskine og kan ikke ændres.

HD 8/20 G

→ Indstil arbejdstryk og kapacitet ved at dreje tryk-/mængdereguleringen på pumpeenheden.

Udskifte dysen

⚠️FARE

Sluk maskinen og tryk håndsprøjtepistolen indtil maskinen er fri for tryk inden dysen skiftes.

→ Sikr håndsprøjtepistolen ved at skubbe låsetappen fremad.
→ Skru dyseforskruningen af, og fjern dysen.
→ Sæt en ny dyse på.
→ Skru dyseforskruningen på, og spænd den fast med hånden.

Drift med rengøringsmiddel

ADVARSEL

Uegnet rensemiddel kan føre til skader på maskinen og på objektet som skal renses.

Der må kun bruges rensemidler som er godkendt af Kärcher. Følg doseringsanvisninger og henvisninger, der er vedlagt rengøringsmidlerne. Spar på rengøringsmidlet af hensyn til miljøet.

Tag højde for sikkerhedsanvisningerne på rensemidlerne.

Kärcher-rensemidler garanterer for et uforstyrret arbejde. Søg venligst om råd og bestil vores katalog eller informationsblade til rensemidler.

→ Indstil rengøringsmiddeldoseringen på rengøringsmiddel-sugefilteret (+/-).
→ Før RM-sugeslangen ned i en beholder med rendemiddel.
→ Erstat højtryksdysen med en lavtryksdyse.

Anbefalet rensemetode

- Løsne smuds:

Rensemiddel sprøjtes sparsommeligt på og indvirker 1...5 minutter, men må ikke tørre.

- Fjern snavs:

Vask det løsnede snavs af med højtryksstrålen.

Efter brug med rensemiddel

→ SM-doseringsventilen stilles til "0".
→ Skyl maskinen, mens motoren løber, i mindst 1 minut med åbnet håndsprøjte-pistol.

Afbrydelse af driften

→ Slip pistolgrebets håndtag.

Bemærk: Hvis man giver slip for håndsprøjtepistolens arm, kører motoren videre med tomgangsomdrejningstal.

→ Ved længere pauser (flere minutter) skal motoren afbrydes.
→ Betjen sprøjtepistolen indtil maskinen er fri for tryk.
→ Håndsprøjtepistolen skal sikres med sikringskærven imod tilfældig åbning.

Sluk for maskinen

Efter drift med saltholdigt vand (havvand) skal maskinen spoles med ferskvand i mindst 2-3 minutter med åbnet håndsprøjtepistol.

→ Luk håndsprøjtepistolen.
→ Drej motorafbryderen om på „0/OFF“.
→ Luk brændstofhanen.
→ Luk vandtilførslen.
→ Betjen sprøjtepistolen indtil maskinen er fri for tryk.
→ Håndsprøjtepistolen skal sikres med sikringskærven imod tilfældig åbning.
→ Skru vantilløbsslangen fra maskinen.

Transport

⚠FORSIGTIG

Fare for person- og materialeskader! Hold øje med maskinens vægt ved transporten.

→ Højtryksslangen vikles op og hænges over slangeholderen.

→ Sæt strålerøret i strålerørholderen. Hæng håndsprøjtepistolen på holderen.
→ Skub maskinen med skubbebøjlen.
→ Ved transport i køretøjer skal maskinen sikres mod at rulle, glide eller vælte iht. de gældende love.
→ Løsn stjernegrebene, og sving skubbebøjlen bagud for at mindske pladsbehovet.

Opbevaring

⚠FORSIGTIG

Fare for person- og materialeskader! Hold øje med maskinens vægt ved opbevaring.

Denne maskine må kun opbevares indendørs.

Frostbeskyttelse

BEMAERK

Risiko for beskadigelse! Frosset vand i apparatet kan ødelægge dele af dette.

Maskinen skal fortrinsvis opbevares i et opvarmet rum om vinteren.

Følg følgende anvisninger, hvis maskinen opbevares i et uopvarmet rum:

Vand afledes.

→ Vandtilførselsslangen og højtryksslangen skrues fra.
→ Maskinen skal køre max. 1 minut indtil pumpen og ledningerne er tom.
→ Skru vandfiltret af, og tøm det.

Maskinen skyldes grundigt med frostvæske

Bemærk: Tag hensyn til frostvæskeproducentens instruktioner.

→ Pump almindeligt frostbeskyttelsesmiddel igennem maskinen.

Herved opnår man også en vis beskyttelse imod rust.

De kan aftale en regelmæssig sikkerhedsinspektion med deres forhandler eller aftale en vedligeholdelseskontrakt. Søg rådgivning.

Bemærk: I vedligeholdelseskemaet forneden angives kun vedligeholdelsesarbejder på højtrykspumpen. Desuden skal der gennemføres vedligeholdelsesarbejder til motoren svarende til anvisningerne i motorproducentens driftsvejledning.

⚠️FARE

Fare for personskader på grund af en util- sigtet start af maskinen.

Motorafbryderen skal drejes om på „0/ OFF“, og tændrørstikket trækkes ud, før arbejder på maskinen påbegyndes.

Forbrændingsfare! Rør ikke ved varme støddæmper, cylinder eller køleribben.

Vedligeholdelsesintervaller

Dagligt

→ Højtryksslangen skal kontrolleres med hensyn til skader (bristefare). Udskift beskadigede højtryksslanger med det samme.

En gang om ugen

→ Kontroller oliestanden.

Kontakt kundeservice omgående ved mælkeagtig olie (vand i olien).

En gang om måneden

→ Rens vandfilteret.
→ Rens filteret på rensemiddelsugeslangen.
→ Kontrollér fastgørelseselementerne mellem motoren og rammen for revner, og udskift ridsede fastgørelseselementer ved hjælp af kundeservice.

Efter en driftstid på 500 timer, mindst en gang om året

→ Lad kundeservice gennemføre vedligeholdelsen.
→ Udskift højtrykspumpens olie.

Vedligeholdelsesarbejder

Rense vandfilteret

→ Luk vandtilførslen.
→ Skru omløbermøtrikken af.
→ Træk filterkoppen ud nedadtil.
→ Rengør filterindsatsen og filterkoppen.
→ Kontrollér, om O-ringene sidder korrekt.
→ Sæt filterindsatsen i filterkoppen.
→ Sæt filterkoppen tilbage.
→ Skru omløbermøtrikken på, og spænd den.

Olieskift højtrykspumpen

→ En opsamlingsbeholder til ca. 1 liter olie skal stå til disposition.
→ Skru oliebortledningsskruen ud.
→ Tøm olien i opsamlingsbeholderen.

Olieaffald bør bortskaffes miljørigtigt eller bringes til en modtagelsesfacilitet.

→ Skru oliebortledningsskruen fast.

HD 7/15 G: HD 8/20 G:

→ Fyld ny olie lang somt ind i oliebeholderen op til oliepåfyldnings-beholderens stud.
→ Påfyld ny olie op til midten af olie-inspektionsglasset.

Påfyld olien langsomt, så bobler kan slippe ud.

Olietype påfyldningsmængde se tekniske data.

Hjælp ved fejl

⚠️FARE

Fare for personskader på grund af en util- sigtet start af maskinen.

Motorafbryderen skal drejes om på „0/ OFF“, og tændrørstikket trækkes ud, før arbejder på maskinen påbegyndes.

Forbrændingsfare! Rør ikke ved varme støddæmper, cylinder eller køleribben.

Motor kører ikke

Hold øje med motorproducentens betjeningsvejledning!

Maskinen opbygger ingen tryk

– Motorens omdrejningstal for lavt.

→ Kontroller motorens omdrejningstal (se tekniske data).
– Lavtryksdyse er monteret.
→ Monter højtryksdyse.
– Dysen tilstoppet/udvasket
→ Rens/udskift dysen.
– Vandfilter tilsmudset
→ Rens vandfilteret.
- Luft i systemet
→ Afluft maskinen (se "Ibrugtagning").
– Tilførselsmængden af vand er for lav.
→ Kontroller tilførselsmængden (se tekniske data).
– Tilførselsledninger til pumpen utæt eller tilstoppet.
→ Kontroller alle tilførselsledninger til pumpen.

Maskinen lækker, vand drypper ud af bunden

- Pumpen utæt

Bemærk: Tilladeligt er 3 drypper/minut.

→ Ved stærkere lækage skal maskinen kontrolleres af kunde-service.

Rensemiddel bliver ikke indsuget

– Højtryksdysen er monteret
→ Monter lavtryksdysen.
- RM-sugeslangen med filter utæt eller tilstoppet.
→ Kontroller/rens RM-sugeslange med filter
- Kontraventilen i RM-sugeslangens tilslutning klæbet sammen.
→ Rens/udskift kontraventilen i RM-suge-slangens tilslutning klæbet sammen.
- RM-doseringsventilen er lukket eller utæt/tilstoppet.
→ Åbn eller kontroller/rens RM-doseringsventilen.

Hvis fejlen ikke kan fjernes skal maskinen kontrolleres fra kundeservice.

Garanti

I de enkelte lande gælder de af vore for- handlere fastlagte garantibetingelser.

Eventuelle fejl på dit tilbehør afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl.

Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres forhandler eller nærmeste kundeservice medbringende kvittering for købet.

Anvend kun originaltilbehør og -reservede- le. De er en garanti for en sikker og fejlfri drift af maskinen.

Højtryksslangens slangetromle til fastgørelse på rørrammen.

ABS ramme Cage smal

2.637-008.0

Udvidelse af rørrammen til beskyttelse af maskine og til kranbelæsning.

Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EU-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed.

Produkt: Højtryksrenser

Type: 1.810-xxx

Gældende EU-direktiver

Anvendte harmoniserede standarder

EN 60335-1

EN 60335-2-79

EN 55012: 2007 + A1: 2009

Anvendte overensstemmelsesvurderingsprocedurer

2000/14/EF: Bilag V

Lydeffektniveau dB(A)

HD 7/15 G

Målt: 105

Garanteret: 108

Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

Dokumentationsbefuldmægtiget:

S. Reiser

Alfred Kärcher SE & Co. KG

Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EU-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed.

Produkt: Højtryksrenser

Type: 1.810-xxx

Gældende EU-direktiver

Anvendte harmoniserede standarder

EN 60335-1

EN 60335-2-79

EN 55012: 2007 + A1: 2009

Anvendte overensstemmelsesvurderingsprocedurer

2000/14/EF: Bilag V

Lydeffektniveau dB(A)

HD 8/20 G

Målt: 106

Garanteret: 108

Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

Dokumentationsbefuldmægtiget:

S. Reiser

Alfred Kärcher SE & Co. KG

		HD 7/15 G HD 8/20 G
Motor
Type -- Honda		GX 160, 1 cylinder, 4-takt	Honda GX 270 1 cylinder, 4 takt
Nominal ydelse ved 3600 1/min kW (PS) 3,6/4,8 6,3/8,4
Drifts-omdrejningstal 1/min 3600 3550
Benzintank I 3,1 5,3
Benzin* Maskinen er egnet for brændstof E10	-- Benzin, blyfri
Kapslingsklasse -- IPX5
Brændstofsforbrug ved fuld belastning l/h	1,4 2,4
Oliemængde - motor I 0,6 0,9
Olietype - motor	Motorolie 15W40	Bestillingsnr. 6.288-050.0
Vandtilslutning
Forsyningstemperatur, maks.	°C	60
Forsyningsmængde, min.	l/h (l/min)	750 (12,5)	1000 (16,7)
Tilførselstryk, maks.	MPa (bar)	1 (10)
Længde tilførselsslange (min.)	m	7,5
Diameter tilførselsslange (min.)	Tommer	3/4
Sugehøjde fra åben beholder	m	1
Pumpe
Arbejdstryk	MPa (bar)	15 (150)	2...20 (20...200)
Kapacitet	l/h (l/min)	624 (10,4)	160...750 (2,7...12,5)
Dysestørrelse, højtryk	--	038	041
Dysestørrelse, lavtryk	--	250	250
Maks. driftsovertryk (sikkerhedsventil)	MPa (bar)	21 (210)	27 (270)
Åbningstemperatur, termoventil	°C	80
Oliemængde - pumpe	I 0,3	0,35
Oliesort - pumpe	Motorolie 15W40	Bestillingsnr. 6.288-050.0
Indsugning rensemiddel	l/h (l/min)	0...45 (0...0,8)
Sprøjtepistolens tilbagestødskraft max.	N	30	41
Mål og vægt
Længde x bredde x højde	mm 790 x 608 x 1104
Typisk driftsvægt	kg	39,5	54,7
Oplyste værdier ifølge EN 60335-2-79
Støjemission
Lydtryksniveau L_pA	dB(A)	90	91
Usikkerhed K_pA	dB(A)	3	3
Lydeffektniveau L_WA + usikkerhed K_WA	dB(A) 108	108
Hånd-arm vibrationsværdi	m/s^2	<2,5	<2,5
Usikkerhed K	m/s^2	0,6 0,7

* ikke ved HD 7/15 G

Fargemerking

I eksosen fra motoren er det giftig karbonmonoksid.

Sikkerhetsanvisninger

Henvisning: EASY!Lock-Systemet forbinder komponenter raskt og sikkert med en hurtigvinsj på kun en omdreining.

Ikke sprut ut brennbare væsker.

⚠️FARE

Merk: Følg bruksanvisning for frostvæsken.

Anvendte overensstemmende normer

EN 60335-1

EN 60335-2-79

EN 55012: 2007 + A1: 2009

Anvendt metode for samsvarsvurdering

Anvendte overensstemmende normer

EN 60335-1

EN 60335-2-79

EN 55012: 2007 + A1: 2009

Anvendt metode for samsvarsvurdering

Symboler på apparaten

Säkerhetsanvisningar
