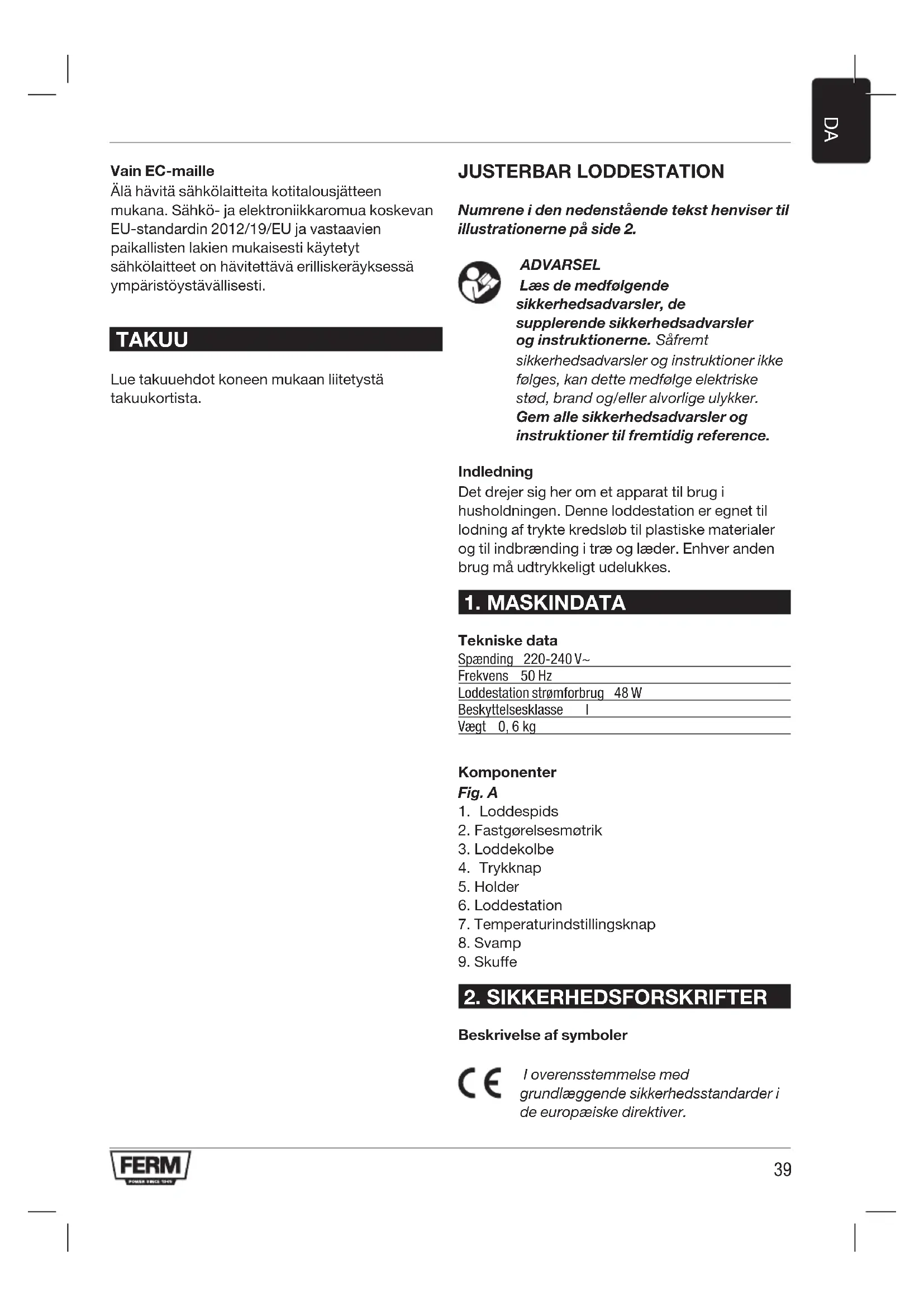

Vain EC-maille Älä hävitä sähkölaitteita kotitalousjätteen mukana. Sähkö- ja elektroniikkaromua koskevan EU-standardin 2012/19/EU ja vastaavien paikallisten lakien mukaisesti käytetyt sähkölaitteet on hävitettävä erilliskeräyksessä ympäristöystävällisesti. TAKUU Lue takuuehdot koneen mukaan liitetystä takuukortista. JUSTERBAR LODDESTATION Numrene i den nedenstående tekst henviser til illustrationerne på side 2. ADVARSEL Læs de medfølgende sikkerhedsadvarsler, de supplerende sikkerhedsadvarsler og instruktionerne. Såfremt sikkerhedsadvarsler og instruktioner ikke følges, kan dette medfølge elektriske stød, brand og/eller alvorlige ulykker. Gem alle sikkerhedsadvarsler og instruktioner til fremtidig reference. Indledning Det drejer sig her om et apparat til brug i husholdningen. Denne loddestation er egnet til lodning af trykte kredsløb til plastiske materialer og til indbrænding i træ og læder. Enhver anden brug må udtrykkeligt udelukkes.

Tekniske data Spænding 220-240 V~ Frekvens 50 Hz Loddestation strømforbrug 48 W Beskyttelsesklasse I Vægt 0, 6 kg Komponenter Fig. A

2. Fastgørelsesmøtrik

Beskrivelse af symboler I overensstemmelse med grundlæggende sikkerhedsstandarder i de europæiske direktiver.40

Betegnelse for risiko for personskader, dødsfald eller beskadigelse af værktøjet i tilfælde af at du er uopmærksom på instruktioner i denne manual. Indikerer farer for elektrisk stød Tag straks stikket ud af stikkontakten, hvis ledningen beskadiges og i forbindelse med vedligeholdelse Specielle sikkerhedsforskrifter En sikkerhedsmæssig forsvarlig brug af dette apparat opnås kun, hvis man læser sikkerhedsreglerne og brugsanvisningen grundigt og nøje følger de anvisninger, der gives heri. Advarsel: Loddekolben skal placeres i den pågældende holder, når den ikke anvendes

• Træk altid ledningen ud af stikkontakten, før du begynder at arbejde på loddestation.

• Ledningen og stikket må ikke være beskadiget. Hold altid ledningen væk fra loddespidsen.

• Tilgangsspændingen skal svare til det, der er angivet på apparatets typeplade.

• Skru altid loddespidsens fastgørelsesmøtring godt fast, således at der skabes en god elektrisk forbindelse.

• Sørg for tilstrækkelig udluftning af det sted, hvor der arbejdes, således at ubehagelige dampe fra smeltende materiale hurtigt ledes væk.

• Loddepistolens strømfordeler må kun udskiftes af en godkendt elektroteknisk virksomhed.

• Brug kun de originale accessoirer, som gives med af leverandøren, eller som anbefales af leverandøren.

• Enheden må ikke dyppes ned i ligegyldig hvilken type væske.

• Anvend ikke enheden til at opvarme plastik eller væske.

• Anvend aldrig enheden på strømførende elektroniske strømkredse. Kontrollér om strømforsyningen til arbejdsemnet er afbrudt og at kondensatorerne er afladet.

• Ikke korrekt anvendelse kan forårsage brand.

• Kom ikke i berøring med skafter, spidser eller varmeluftpistol, eftersom det kan forårsage alvorlige forbrændinger. Hold altid spidser væk fra kroppen, tøj eller andet brandbart materiale.

• Lad altid enheden køle af efter anvendelsen og inden opbevaring.

• Anbring enheden på en plan, stabil og brandresistent arbejdsflade. Loddepistolen skal øjeblikkeligt slukkes i tilfælde af

• Fejl i netstik, netledning eller beskadigelse af ledningen.

• Røg eller lugt af brændt isolering. Første gang loddekolben anvendes kan der forekomme røg fra afbrændende fedt, der blev anvendt ved produktionen. Elektrisk sikkerhed Ved anvendelse af elektriske mas kiner skal man altid følge de lokalt gœldende sikkerhedsforskrifter i forbindelse med brandfare, fare for elektrisk stød og legemensbeskadigelse. Lœs udover de nedenstående instruktioner også sikkerhedsforskrifterne i den se parat vedlagte sikkerhedsfolder. Kontroller altid om netspændingen svarer til værdien på typeskiltet. Nettilslutning Anvend kun beskyttelseskontaktstik med forskriftsmæssigt tilsluttet jordledning. Udskiftning af ledninger og stik Kasser altid gamle ledninger og stik, så snart de er erstattet med nye. Det er farligt at sætte et løst stik i en stikkontakt. Brug af forlængerledning Brug kun en godkendt forlængerledning, som passer til spændingen i maskinen. Ledningen skal have en grundflade på mindst 1,5 mm2. Hvis forlængerledningen er på rulle, skal den rulles helt ud. De forlængerledninger, du bruger, skal altid jordes.41

Brug kun dette apparat til arbejde, det ligger inden for dets brugsområde.

• Montér loddekolbeholder (5) på stationen og anbring loddekolben (3) i holderen.

• Fugt svampen [8] en smule med postevand.

• Montér den loddespids (1), som passer til loddeopgaven (se ovennævnte Udskiftning af spids).

• Placér stationen på en varmeresistent, flad og solid overflade. Tilslut loddestationen til strømforsyningen, og tænd den med tænd- sluk-knappen (4).

• Drej temperaturindstillingsknappen (7) hen på den ønskede temperaturindstilling (område fra 160°C til 500°C)

• Vent indtil loddespidsen har opnået den valgte temperatur. Test spidsens temperatur ved at lade den komme i berøring med loddemetallet. Spidsen er varm nok, når loddemetallet smelter.

• Pres loddestiften mod emnerne, som skal loddes, så disse opvarmes. Sørg for at stiften presser mod den størst mulige overflade på emnerne. Herved opnås den højest mulige varmeoverførsel.

• Hold loddetråden af tin på sikker afstand, så du ikke brænder fingrene. Anbring derefter loddetråden af tin mellem spidsen og emnerne, som skal loddes.

• Hvis emnerne er blevet opvarmet tilstrækkeligt, skal loddemetallet smeltes og anbringes mellem emnerne, der skal loddes sammen.

• Fjern stiften fra emnerne, som skal loddes sammen uden at bevæge disse og vent indtil samlingsstedet er kølet af (ca. 10 sek.).

• Der opnås en glat, skinnende overflade, hvis samlingsstedet er blevet loddet korrekt.

• Rengør loddespidsen på svampen efter hver lodning.

• Placér loddekolben i holderen, sluk for den og tag stikket ud af stikdåsen efter anvendelsen.

• Lad loddekolben køle af, og opbevar den på et tørt sted. Advarsel: Dette værktøj skal anbringes i holderen, når det ikke benyttes. Herefter gives der nogle eksempler på dårlige loddeforbindelser:

• Hvis tinnet er dråbeformig, så var loddekoaguleringen for kold.

• Hvis tinnet er mat og let porøst eller krystalagtigt, så skyldes dette sandsynligvis, at delene blev bevæget under afkølningen.

• Hvis der er kommet for lidt tin på forbindelsen, så var lodningen for varm, eller også er der smeltet for lidt tin.

• Hvis tinnet er gult/sort, så betyder det, at der er brugt for meget loddefedt, respektivt at loddetrådens syrekerne i overophedet tilstand er løbet ud på lodningen. Dette skal man især undgå ved elektroniske kredsløb, da det meste syrefedt er korroderende og kan forkorte elektriske ledningers holdbarhed. Udskiftning af loddespidsen Træk stikket ud af stikkontakten!

• Sluk for loddestationen og frakobl den fra strømforsyningen. Lad loddekolben og spidsen køle ned til rumtemperatur, inden du tager fat i den.

• Skru fastgørelsesmøtrikken (2) af. Tag spidsen (1) af loddekolben (3) og fjern alle oxider, som muligvis befinder sig på skaftet. Vær i den forbindelse forsigtig for at undgå at få støv i øjet.

• Udskift spidsen (1) med en anden spids og skru fastgørelsesmøtrikken (2) fast med hånden for at montere spidsen på loddekolben (3). Spænd den ikke for kraftigt fast for at undgå beskadigelser.

• Det punkt, der skal loddes, skal være rent. Fjern oxidation, fedt, isolationsmateriale osv. ved en mekanisk rensning (ved hjælp af sandpapir, børster, file) eller ved en kemisk rensning (alkohol, flusmiddel).

• fortin den godt med loddetin

• Man kan gøre lodningen lettere og sørge for en optimal elektrisk kontakt ved i forvejen at foretage en fortinning af de dele, der skal fortinnes.

• Ledninger forbindes før lodning mekanisk (ved sammenvridning, ved sammenhæftning eller ved at lave et øje).

• Gør varmebelastningen (loddetiden) så kort som mulig.

• Et godt loddested skal være skinnende og glat. Der er en ren bindende overgang mellem randen og metallet. Loddetin - loddemiddel Loddetin er egentlig en legering af tin og bly. Angivelsen 60/40 betyder 60% tin og et blyindhold på 40%. Brug til elektriske loddeforbindelser udelukkende syrefrit loddemiddel med flusmiddeltilsætning. Fabrikanter, der fremstiller loddemidler, kan give oplysninger om specielle loddemidler til særlige opgaver. Flusmidler Flusmidlet forbedrer smeltningen af loddemidlet og samtidig sørger dette flusmiddel for at urenheder som fedt og rust opløses og fordamper under lodningen.

• Organiske flusmidler som kolofonium og harpiks til syrefri lodning.

• Uorganiske flusmidler er vældig gode, men de er yderst korrosive.Brug disse kun ved større forbindelser og rengør loddestedet godt bagefter. Trykt kredsløb Konduktorerne og miniature-komponenterne er følsomme for temperaturer og kan derfor let beskadiges. Pas derfor godt på at:

• loddearbejdet forberedes grundigt;

• komponenterne bliver monteret på forhånd;

• det trykte kredsløb eller loddestedet bliver sikret mod forskydninger;

• der kun bruges førsteklasses loddemiddel med korrosionsfrit flusmiddel;

• der ikke bruges for meget loddemiddel;

• loddetiden (temperaturbelastningen) gøres så kort som mulig. Indbrænding i træ eller læder Hvis man kan lide at indbrænde, kan man som accessoire få en skærespids, der specielt er lavet til indgravering. Arbejdstemperaturens hurtige tilpasning til materialet gør det muligt at arbejde i et rapt tempo.

5. SERVICE & VEDLIGEHOLDELSE

Reparationer må kun udføres af personer, der er sagkyndige på det elektrotekniske område eller af servicefolk! Maskinerne er udviklet til at fungere længe uden problemer med et minimum af vedligeholdelse. Ved at rengøre maskinen regelmæssigt og behandle den korrekt, bidrager De til en længere levetid for maskinen. Rengøring Rengør regelmæssigt maskinkappen med en blød klud, helst efter hvert brug. Sørg for at ventilationshullerne er fri for støv og snavs. Brug en blød klud, der er vædet i sæbevand til at fjerne hårdnakket snavs. Brug ingen opløsningsmidler, så som benzin, alkohol, ammoniak, osv. Den slags stoffer beskadiger kunststofdelene. Smøring Maskinen behøver ingen ekstra smøring. Fejl Skulle en fejl opstå, f.eks. pga. slidtage af en enhed, kontakt venligst serviceadressen på garantibeviset. MILJØ For at undgå transportbeskadigelse leveres maskinen i en solid emballage. Emballagen er så vidt muligt lavet af genbrugsmateriale. Genbrug derfor emballagen. Defekte og/eller kasserede elektriske eller elektroniske maskiner skal afleveres på en genbrugsplads.43

Kun for EU-lande Smid ikke el-værktøjer ud sammen med almindeligt affald. I henhold til de europæiske direktiver 2012/19/EU for elektrisk og elektronisk udstyr og er implementeret i henhold til nationale rettigheder, el-værktøj som ikke længere er anvendelig skal indsamles separat og genbruges på en miljøvenlig måde. GARANTI Læs det separat vedlagte garantikort for garantibetingelserne.
