MANUAL DE UTILIZADOR SGM1013 Ferm

5. SERVICIO Y MANTENIMIENTO

ESTAÇÃO DE SOLDADURA

AJUSTÁVEL Os números no texto seguinte referem-se aos desenhos na página 2 AVISO Leia os avisos de segurança inclusos, os avisos de segurança adicionais e as instruções. O não cumprimento dos avisos de segurança e das instruções pode resultar em choque eléctrico, incêndio e/ou graves lesões. Guarde todos os avisos de segurança e as instruções para futura referência. Utilização Este equipamento é previsto para uso doméstico. Esta estação de soldadura é apropriada para soldagem de placas de circuito impresso, soldagem de plásticos e para serviços de gravação em madeira e couro. Quaisquer outras aplicações estão especificamente excluidas.

Especificações técnicas Voltagem 220-240 V~ Frequência 50 Hz Consumo de potência: estação de soldadura 48 W Tipo de proteção I Peso 0,6 kg Características Fig. A

6. Estação de soldadura

7. Botão de regulação da temperatura

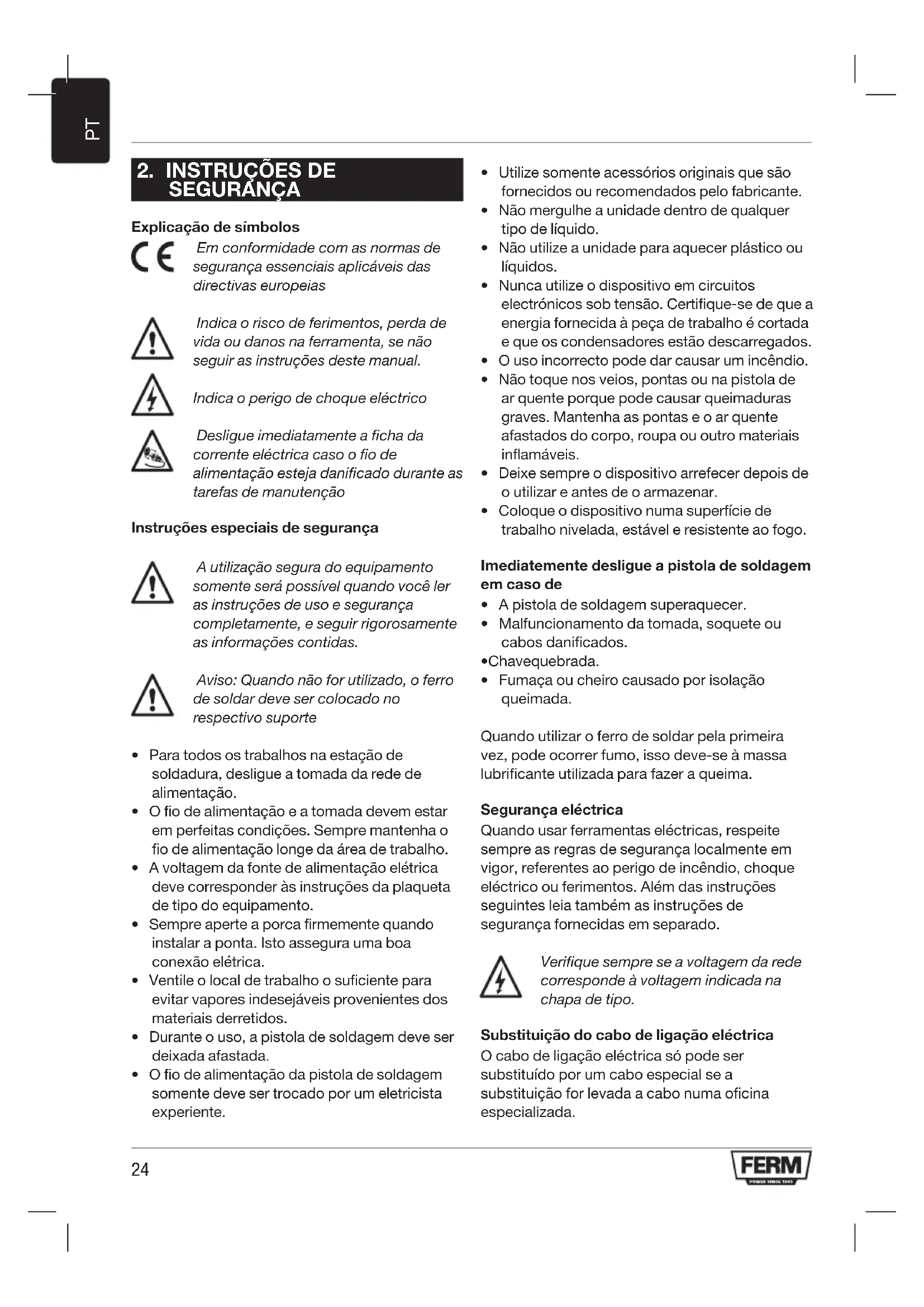

SEGURANÇA Explicação de símbolos Em conformidade com as normas de segurança essenciais aplicáveis das directivas europeias Indica o risco de ferimentos, perda de vida ou danos na ferramenta, se não seguir as instruções deste manual. Indica o perigo de choque eléctrico Desligue imediatamente a ficha da corrente eléctrica caso o fio de alimentação esteja danificado durante as tarefas de manutenção Instruções especiais de segurança A utilização segura do equipamento somente será possível quando você ler as instruções de uso e segurança completamente, e seguir rigorosamente as informações contidas. Aviso: Quando não for utilizado, o ferro de soldar deve ser colocado no respectivo suporte

• Para todos os trabalhos na estação de soldadura, desligue a tomada da rede de alimentação.

• O fio de alimentação e a tomada devem estar em perfeitas condições. Sempre mantenha o fio de alimentação longe da área de trabalho.

• A voltagem da fonte de alimentação elétrica deve corresponder às instruções da plaqueta de tipo do equipamento.

• Sempre aperte a porca firmemente quando instalar a ponta. Isto assegura uma boa conexão elétrica.

• Ventile o local de trabalho o suficiente para evitar vapores indesejáveis provenientes dos materiais derretidos.

• Durante o uso, a pistola de soldagem deve ser deixada afastada.

• O fio de alimentação da pistola de soldagem somente deve ser trocado por um eletricista experiente.

• Utilize somente acessórios originais que são fornecidos ou recomendados pelo fabricante.

• Não mergulhe a unidade dentro de qualquer tipo de líquido.

• Não utilize a unidade para aquecer plástico ou líquidos.

• Nunca utilize o dispositivo em circuitos electrónicos sob tensão. Certifique-se de que a energia fornecida à peça de trabalho é cortada e que os condensadores estão descarregados.

• O uso incorrecto pode dar causar um incêndio.

• Não toque nos veios, pontas ou na pistola de ar quente porque pode causar queimaduras graves. Mantenha as pontas e o ar quente afastados do corpo, roupa ou outro materiais inflamáveis.

• Deixe sempre o dispositivo arrefecer depois de o utilizar e antes de o armazenar.

• Coloque o dispositivo numa superfície de trabalho nivelada, estável e resistente ao fogo. Imediatemente desligue a pistola de soldagem em caso de

• A pistola de soldagem superaquecer.

• Fumaça ou cheiro causado por isolação queimada. Quando utilizar o ferro de soldar pela primeira vez, pode ocorrer fumo, isso deve-se à massa lubrificante utilizada para fazer a queima. Segurança eléctrica Quando usar ferramentas eléctricas, respeite sempre as regras de segurança localmente em vigor, referentes ao perigo de incêndio, choque eléctrico ou ferimentos. Além das instruções seguintes leia também as instruções de segurança fornecidas em separado. Verifique sempre se a voltagem da rede corresponde à voltagem indicada na chapa de tipo. Substituição do cabo de ligação eléctrica O cabo de ligação eléctrica só pode ser substituído por um cabo especial se a substituição for levada a cabo numa oficina especializada.25

Substituição de cabos ou fichas Em caso de deterioração do cabo da corrente, este deverá ser substituído por um cabo de corrente especial, disponível a partir do fabricante ou do serviço de apoio ao cliente do fabricante. Destrua os cabos ou fichas usados imediatamente após a sua substituição por novos. É perigoso ligar a ficha de um cabo frouxo a uma tomada. Utilização de cabos de prolongamento Apenas use cabos de prolongamento aprovados que sejam adequados para a potência da máquina. A espessura mínima dos fios condutores é de 1,5 mm2. Quando usar um cabo de prolongamento enrolado, desenrole sempre o cabo completamente. Os cabos de extensão que você usa devem sempre ser conectados à terra.

Utilize este equipamento somente para trabalhos que estão incluidos na gama de utilização.

• Monte o suporte do ferro (5) na estação e coloque o ferro de soldar (3) no respetivo suporte.

• Humedeça ligeiramente a esponja [8] com água da torneira.

• Monte a ponta de solda (1) de acordo com o tipo de soldadura (consulte a secção Substituir a ponta abaixo).

• Coloque a estação numa superfície resistente ao calor, plana e robusta. Ligue a estação de soldadura à corrente e ligue-a com o interruptor de ligar/desligar (4).

• Rode o botão de regulação da temperatura (7) para a definição de temperatura pretendida (varia entre 160 °C e 500 °C)

• Aguarde até a ponta de solda atingir a temperatura selecionada. Toque na ponta com a solda para verificar a respetiva temperatura. Quando a solda derrete facilmente, isso significa que a ponta está suficientemente quente.

• Pressione o pino do terminal com firmeza contra as peças que devem ser soldadas para que estas fiquem aquecidas. Certifique-se de que o pino fica pressionado contra uma superfície e que a área das peças seja a maior área possível. Neste momento, a transferência de calor atinge o valor mais elevado.

• Segure o fio de solda de estanho a uma distância segura, para não queimar os dedos. Em seguida, passe o fio de solda de estanho entre a ponta e as peças que vão ser soldadas.

• Se as peças aquecerem o suficiente, derreta a solda de estanho e deite-a no espaço entre as peças que são unidas.

• Retire o pino das peças que vão ser unidas, mas sem movê-las e aguarde até a união arrefecer e endurecer (cerca de 10 segundos).

• Se a junta ficar bem soldada, o resultado é uma superfície brilhante e polida.

• Depois de cada solda, limpe a ponta de solda na esponja.

• Coloque o ferro de soldar de novo no respetivo suporte, desligue o ferro e retire a ficha da corrente após a utilização.

• Deixe o ferro de soldar arrefecer e armazene-o num local seco. Aviso: Esta ferramenta deve ser colocada no seu suporte quando não estiver em uso. Abaixo seguem alguns exemplos de juntas mal soldadas:

• Se o estanho de soldagem está em forma de gotas, o material estava frio.

• Se o estanho de soldagem está opaco e ligeiramente poroso ou cristalino, as partes provavelmente foram movidas durante o processo de esfriamento.

• Se na junta ficou depositado pouco estanho de soldagem, o material estava quente demais ou o estanho de soldagem não foi derretido o sufuciente.

• Se o estanho de soldagem está amarelo ou preto, isto significa que foi usada pasta de soldagem em demasia ou que o cerne do fio de soldagem de estanho foi superaquecido durante a soldagem. Você deve evitar o acima mencionado em todos os circuitos eletrônicos, pois a maioria das pastas ácidas são corrosivas e reduzem a vida útil da fiação eletrônica.26

Troca da ponta de soldagem Desligue da tomada de alimentação!

• Desligue a estação de soldadura e desligue-a da corrente. Deixe o ferro de soldar e a ponta arrefecerem à temperatura ambiente antes de voltar a utilizá-lo.

• Desaperte a porca de fixação (2). Retire a ponta (1) do ferro de soldar (3) e retire qualquer camada de óxido acumulada no tubo. Tenha cuidado para não entrar sujidade nos olhos.

• Substitua a ponta (1) por outra ponta e aperte a porca de fixação (2) no ferro (3) apenas com a mão. Para evitar danos, não aplique demasiada pressão.

4. INDICAÇÕES DE UTILIZAÇÃO

Para uma boa soldagem

• A junta de soldagem deve ser alinhada. Remova oxidação, graxas e similares mecânicamente (lixas, escovas, limas) ou limpadores químicos (álcool, solvente).

• Faça uma boa cobertura com o estanho de soldagem.

• Nunca trabalhe sobre ela com uma lima.

• A pré soldagem de cada parte a ser soldada faz a soldagem mais fácil e assegura um perfeito contato elétrico.

• Assegure que os fios estão mecânicamente conectados antes de soldar (enrole-os, engate-os, prenda-os).

• Primeiramente aqueça a junta de soldagem e depois derreta a solda sobre a junta e deixe escorrer.

• Derreta a menor quantidade possível de solda.

• Mantenha a carga de calor (tempo de soldagem) a menor possível.

• Uma junta soldada perfeitamente é lisa e brilhante. As beiradas mostram um junção limpa e firme com o metal. Fio de soldagem de estanho O estanho de soldagem é essencialmente uma liga de estanho e chumbo. A designação 60/40 significa uma combinação de 60% estanho com 40% de chumbo. Para juntas soldadas elétricamente, use solda e solvente não ácido. Para informação sobre soldas especiais para trabalhos específicos, consulte o fabricante. Solvente O derretimento da solda é aumentado com o uso de solvente, ao mesmo tempo em que impurezas como graxa ou metal oxidado é removido e evapora durante a soldagem.

• Solventes orgânicos como colofônio e resinas para soldagem sem ácidos.

• Solventes inorgânicos que são altamente efetivos mas corrosivos. Use somente para juntas maiores e limpe-as completamente após a soldagem. Circuitos impressos As tiras condutoras e componentes em miniatura são muito sensíveis a temperatura e podem ser facilmente danificados. Preste atenção ao seguinte:

• Prepare bem o trabalho de soldagem.

• Faça a pré-montagem dos componentes.

• Prenda a placa de circuito impresso ou juntas a serem soldadas com grampos.

• Utilize somente solda de primeira classe com solvente anti-corrosivo.

• Não aplique solda em demasia.

• Mantenha o tempo de soldagem (carga de calor) o mais curto possível. Trabalho de gravação em madeira ou couro Se você gosta de trabalhos de gravação, então a ponta de corte oferece a você um acessório especial preparado especialmente para gravação. A rápida adaptação da temperatura de trabalho ao material permite trabalhar sem interrupção.

5. SERVIÇO E MANUTENÇÃO

Tenha o cuidado de ter a máquina desligada da corrente quando efectuar a manutenção nas partes mecânicas. As máquinas foram concebidas para operar durante de um período de tempo prolongado com um mínimo de manutenção. A continuidade do funcionamento satisfatório da máquina depende da adequada manutenção da máquina e da sua limpeza regular.27

Limpeza Limpe regularmente a carcaça da máquina com um pano suave, de preferência após cada utilização. Mantenha as aberturas de ventilação sempre livres de poeiras e sujidade. No caso da sujidade custar a sair, use um pano suave humedecido em água de sabão. Nunca utilize solventes como por exemplo gasolina, álcool, amoníaco, etc. Estes solventes poderão danificar as partes plásticas da máquina. Lubrificação A máquina não requer qualquer lubrificação adicional. Falhas Se ocorrer alguma falha, por exemplo, devido a desgaste duma peça, contacte o endereço de assistência indicado no cartão de garantia.

AMBIENTE Com vista a evitar quaisquer danos de transporte, a máquina é fornecida numa embalagem resistente, fabricada na medida do possível em materiais recicláveis. Entregue, portanto, a embalagem para reciclagem. Os aparelhos eléctricos ou electrónicos avariados e/ou eliminados têm de ser recolhidos nos pontos de reciclagem adequados. Apenas para os países da CE Não coloque as ferramentas eléctricas no lixo doméstico. Em conformidade com a directriz europeia 2012/19/EU relativa a resíduos de equipamentos eléctricos e electrónicos e respectiva implementação na legislação nacional, as ferramentas eléctricas não utilizáveis devem ser recolhidas separadamente e eliminadas de um modo ecologicamente seguro. GARANTIA Os termos e condições da garantia encontram-se descritos no boletim da garantia fornecido em separado.
