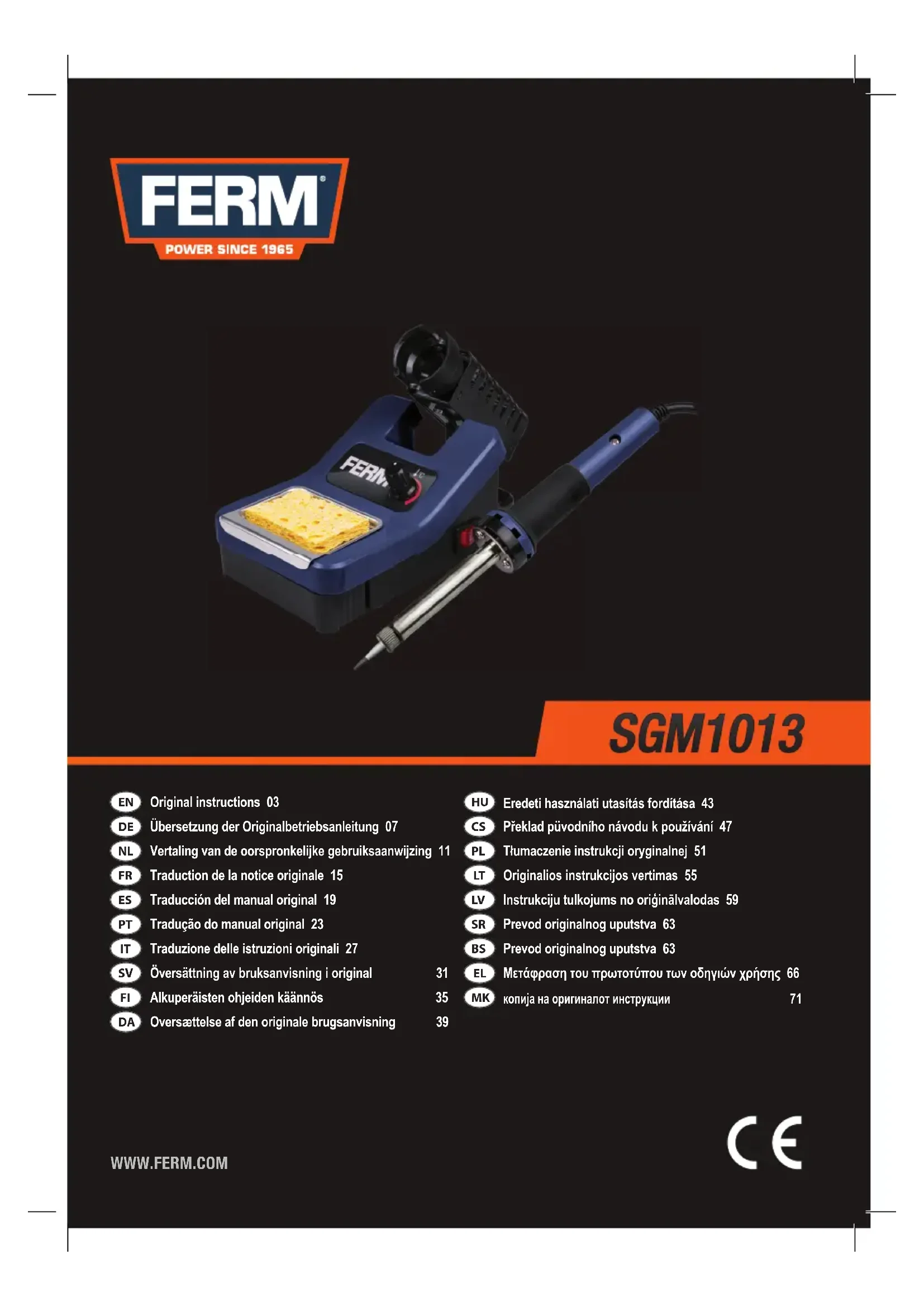

MODE D'EMPLOI SGM1013 Ferm

Les numéros dans le texte suivant réfèrent aux illustrations des pages 2. AVERTISSEMENT Consultez les avertissements de sécurité, les avertissements de sécurité additionnels ainsi que les instructions fournis ici. Le non respect des avertissements de sécurité et des instructions peut occasionner une électrocution, un incendie ou des blessures graves. Conservez les avertissements de sécurité et les instructions pour référence future. Introduction Cet appareil est conçu pour l’usage domestique. Le poste à souder convient pour le soudage de circuits imprimés de matériel en plastique et pour le marquage au feu de bois et de cuir. Tout autre usage est rigoureusement exclu.

1. DONNÉES DE L’APAREIL

Spécifications techniques Tension 220-240 V~ Fréquence 50 Hz Absorption d’énergie poste à souder 48 W Indice de protection I Poids 0,6 kg Caractéristiques du produit Fig. A

1. Pointe de soudage

2. Écrou de fixation

7. Bouton de réglage de température

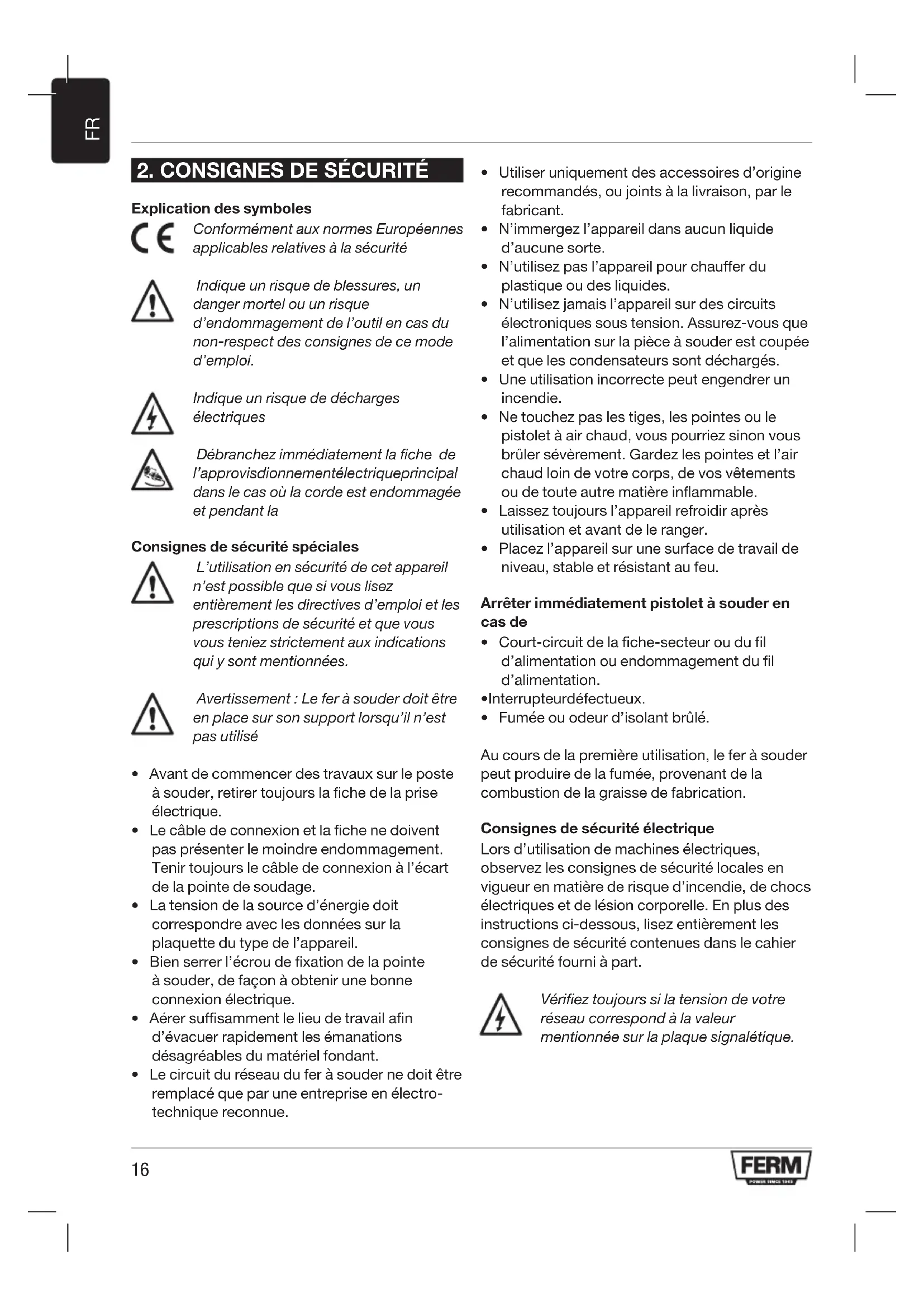

Explication des symboles Conformément aux normes Européennes applicables relatives à la sécurité Indique un risque de blessures, un danger mortel ou un risque d’endommagement de l’outil en cas du non-respect des consignes de ce mode d’emploi. Indique un risque de décharges électriques Débranchez immédiatement la fiche de l’appro vis dionnement électrique principal dans le cas où la corde est endommagée et pendant la Consignes de sécurité spéciales L’utilisation en sécurité de cet appareil n’est possible que si vous lisez entièrement les directives d’emploi et les prescriptions de sécurité et que vous vous teniez strictement aux indications qui y sont mentionnées.

Avertissement : Le fer à souder doit être

en place sur son support lorsqu’il n’est pas utilisé

• Avant de commencer des travaux sur le poste à souder, retirer toujours la fiche de la prise électrique.

• Le câble de connexion et la fiche ne doivent pas présenter le moindre endommagement. Tenir toujours le câble de connexion à l’écart de la pointe de soudage.

• La tension de la source d’énergie doit correspondre avec les données sur la plaquette du type de l’appareil.

• Bien serrer l’écrou de fixation de la pointe à souder, de façon à obtenir une bonne connexion électrique.

• Aérer suffisamment le lieu de travail afin d’évacuer rapidement les émanations désagréables du matériel fondant.

• Le circuit du réseau du fer à souder ne doit être remplacé que par une entreprise en électro- technique reconnue.

• Utiliser uniquement des accessoires d’origine recommandés, ou joints à la livraison, par le fabricant.

• N’immergez l’appareil dans aucun liquide d’aucune sorte.

• N’utilisez pas l’appareil pour chauffer du plastique ou des liquides.

• N’utilisez jamais l’appareil sur des circuits électroniques sous tension. Assurez-vous que l’alimentation sur la pièce à souder est coupée et que les condensateurs sont déchargés.

• Une utilisation incorrecte peut engendrer un incendie.

• Ne touchez pas les tiges, les pointes ou le pistolet à air chaud, vous pourriez sinon vous brûler sévèrement. Gardez les pointes et l’air chaud loin de votre corps, de vos vêtements ou de toute autre matière inflammable.

• Laissez toujours l’appareil refroidir après utilisation et avant de le ranger.

• Placez l’appareil sur une surface de travail de niveau, stable et résistant au feu. Arrêter immédiatement pistolet à souder en cas de

• Court-circuit de la fiche-secteur ou du fil d’alimentation ou endommagement du fil d’alimentation.

• Interrupteur défectueux.

• Fumée ou odeur d’isolant brûlé. Au cours de la première utilisation, le fer à souder peut produire de la fumée, provenant de la combustion de la graisse de fabrication. Consignes de sécurité électrique Lors d’utilisation de machines électriques, observez les consignes de sécurité locales en vigueur en matière de risque d’incendie, de chocs électriques et de lésion corporelle. En plus des instructions ci-dessous, lisez entièrement les consignes de sécurité contenues dans le cahier de sécurité fourni à part. Vérifiez toujours si la tension de votre réseau correspond à la valeur mentionnée sur la plaque signalétique.17

Raccordement au secteur Utilisez uniquement des prises de courant de sécurité raccordées à la terre conformément aux prescriptions. En cas de changement de câbles ou de fiches Si le câble d’alimentation électrique est endommagé, il doit être remplacé par un câble d’alimentation électrique spécial disponible auprès du fabricant ou de son service clientèle. Jetez les vieux câbles ou prises immédiatement après les avoirs remplacés par de nouveaux. Il est dangereux de brancher un câble lâche. En cas d’emploi de câbles prolongateurs Employez exclusivement un câble pro longateur homologué, dont l’usage est approprié pour la puissance de la machine. Les fils conducteurs doivent avoir une section minimale de 1,5 mm2. Si le câble prolongateur se trouve dans un dévidoir, déroulez entièrement le câble. Les cordons de rallonge doivent toujours être connectés à la terre.

Utiliser cet appareil uniquement pour des travaux admis sur le terrain de son application

• Installez le support de fer (5) sur le poste et placez le fer à souder (3) sur son support.

• Humidifiez légèrement l’éponge [8] avec de l’eau du robinet.

• Installez la bonne pointe (1) en fonction du travail de soudure à réaliser (voir ci-dessous Remplacer la pointe).

• Placez le poste sur une surface résistant à la chaleur, plate et solide. Raccordez le poste à souder au secteur et allumez-le à l’aide de l’interrupteur Marche/Arrêt (4).

• Tournez le bouton de réglage de température (7) à la température voulue (plage allant de 160°C à 500°C)

• Patientez que la pointe atteigne la température choisie. Testez la température de la pointe en la mettant en contact avec du fil de soudure. La pointe est suffisamment chaude si le fil de soudure fond facilement.

• Appuyez l’extrémité de la tige fortement contre les pièces devant être soudées pour les chauffer. Assurez-vous que la tige est appuyée contre la surface la plus grande possible des pièces. Cela facilite le transfert de la chaleur.

• Tenez la soudure à l’étain à une distance sûre pour ne pas vous brûler les doigts. Passez ensuite le fil en étain entre la pointe et les pièces à souder.

• Si les pièces ont été correctement chauffées, la soudure à l’étain fond et coule en place entre les pièces devant être soudées.

• Retirez la tige des pièces à souder mais sans les déplacer et patientez que le joint refroidisse et se solidifie (env. 10 secondes).

• Si le joint a été correctement soudé, vous obtenez une surface polie et brillante.

• Nettoyez la pointe à souder avec l’éponge après chaque soudure.

• Replacez le fer à souder sur son support, éteignez et débranchez l’appareil du secteur après utilisation.

• Laissez le fer à souder refroidir avant de le ranger dans un endroit sec. Attention : Cet outil doit être placé sur son support lorsqu’il n’est pas utilisé. Voici quelques exemples de mauvais raccords de soudage:

• Si l’étain est en forme de gouttes, c’est que la coagulation du soudage était alors trop froide.

• Si l’étain est terne et légèrement poreux ou cristallin, c’est que les parties ont probablement été bougées durant le refroidissement.

• S’il est resté insuffisamment d’étain sur le raccord, c’est que le soudage a été trop chaud ou qu’il y a eu insuffisamment d’étain de fondu.

• Si l’étain est jaune/noir, cela signifie qu’on a utilisé trop de graisse à souder, ou que le centre acide du fil à souder trop chauffé, a coulé sur la soudure. Cela doit surtout être évité dans des circuits électroniques, car la plupart des graisses acides sont corrosives et écourtent la durée de vie de conduites électriques. Remplacement de la pointe de soudage Retirer la fiche de la prise électrique!18

• Éteignez le poste à souder et débranchez-le du secteur. Laissez le fer à souder et la pointe refroidir à température ambiante avant de les manipuler.

• Dévissez l’écrou de fixation (2). Tirez sur la pointe (1) du fer à souder (3) pour la retirer et supprimez toute trace d’oxydation éventuelle sur le fourreau. Soyez vigilant pour ne pas recevoir de poussière dans les yeux.

• Remplacez la pointe (1) par une autre et vissez l’écrou de fixation (2) sur le fer (3), à la main. Ne serrez pas trop afin d’éviter tout dommage.

Pour pouvoir souder de façon correcte:

• L’endroit à souder doit être de couleur métallique. Faire disparaître l’oxydation, la graisse, l’isolation etc., à l’aide d’un nettoyage mécanique (papier abrasif, brosses, limes) ou à l’aide d’un nettoyage chimique (alcool, fondant).

• La pointe de soudage :

• bien étamer avec de l’étain à souder

• ne jamais le toucher avec une lime

• Le pré-étamage des parties à étamer facilite le soudage et vous permet d’obtenir un excellent contact électrique.

• Avant le soudage, les fils doivent être reliés mécaniquement (tordre, accrocher, oeillet rond).

• Au préalable, réchauffer l’endroit à souder, ensuite fondre l’étain au-dessus de l’endroit à souder en le faisant couler dessus.

• Utiliser le moins possible de soudure.

• Tenir la charge de la chaleur (temps de soudage) le plus court possible.

• Une soudure doit être brillante et lisse. Le bord présente une transition vers le métal pure et adhérente. Etain de soudage - soudure L’étain à souder est proprement dit un alliage d’étain et de plomb. L’indication 60/40 veut dire 60 % d’étain avec un taux de plomb de 40 %. Pour des raccords de soudure électriques utilisez uniquement de la soudure sans acides avec addition d’un fondant. Les fabricants de soudures vous fourniront des informations sur les soudures spéciales pour des travaux spécifiques. Fondants Le fondant améliore la fonte de la soudure et fond en même temps les impuretés telles que les graisses et oxydes de métal qui s’évaporent au soudage.

• Des fondants organiques tels que le colophane et des résines pour un soudage sans acides.

• Les fondants anorganiques fonctionnent très bien mais sont extrêmement corrosifs. Les appliquer uniquement pour des raccords plus grands et bien nettoyer le lieu de soudage par la suite. Circuits imprimés Les conducteurs et les composantes miniatures sont sensibles à la température, par conséquent ils peuvent facilement être endommagés. C’est pourquoi, il faut bien veiller à :

• ce que les travaux de soudage soient bien préparés;

• ce que les composantes soient montées auparavant;

• ce que le circuit imprimé ou l’endroit à souder ne puisse pas glisser;

• n’utiliser que de la soudure de première qualité avec un fondant anticorrosion;

• ne pas utiliser trop de soudure;

• ce que le temps de soudage (charge de température) soit le plus court possible. Marquage au feu de bois ou de cuir Si vous prenez du plaisir à marquer au feu, il existe en accessoire une pointe de coupure faite spécialement pour la gravure. La rapidité d’adaptation de la température de travail au matériel permet un travail facile et rapide.

5. SERVICE EN ENTRETIEN

Les réparations doivent être exécutées uniquement par un spécialiste ou un service compétent en électrotechnique! Les machines ont été conçues pour fonctionner longtemps sans problème avec un minimum d’entretien. En nettoyant régulièrement et correctement la machine, vous contribuerez à une longue durée de vie de votre machine.19

Nettoyage Nettoyez régulièrement le carter au moyen d’un chiffon doux, de préférence à l’issue de chaque utilisation. Veillez à ce que les fentes d’aération soient indemnes de poussière et de saletés. En présence de saleté tenace, employez un chiffon doux humecté d’eau savonneuse. Proscrivez l’emploi de solvants comme l’essence, l’alcool, l’ammoniaque etc. car ces substances attaquent les pièces en plastique. Lubrification Cette machine ne nécessite pas de graissage supplémentaire. Dysfunctionnements Veuillez vous adresser au centre de service indiqué sur la carte de garantie en cas d’un dysfonctionnement, par exemple après l’usure d’une pièce. ENVIRONNEMENT Pour éviter les dommages liés au transport, la machine est livré dans un emballage robuste. L’emballage est autant que possible constitué de matériau recyclable. Veuillez par conséquent destiner cet emballage au recyclage. Tout équipement électronique ou électrique défectueux dont vous vous seriez débarrassé doit être déposé aux points de recyclage appropriés. Uniquement pour les pays CE Ne jetez pas les outils électriques avec les déchets domestiques. Selon la directive européenne 2012/19/EU « Déchets d’équipements électriques et électroniques » et sa mise en œuvre dans le droit national, les outils électriques hors d’usage doivent être collectés séparément et mis au rebut de manière écologique. GARANTIE Pour les conditions de garantie, lisez le certificat de garantie joint à part.
