NÁVOD K OBSLUZE SGM1013 Ferm

Čísla v textu se odvolávají na diagramy na stranách 2. VAROVÁNÍ Přečtěte si přiložená bezpečnostní varování, doplňkové bezpečnostní pokyny a pokyny k obsluze. Nedodržení bezpečnostních varování a pokynů může způsobit elektrický šok, požár, nebo těžké poranění. Uschovejte si bezpečnostní výstrahy a pokyny pro příští potřebu. Úvod Jedná se o přístroj k domácímu použití. Tato pájecí stanice slouží k pájkování vedení plastických materiálů a k vypalování dřeva a kůže. Ostatní použití se výrazně vylučuje.

1. INFORMACE O STROJI

Technické údaje Napětí 220-240V~ Frekvence 50 Hz Jmenovitý výkon 48 W Ochrannátřída I Váha 0,6 kg Informace o výrobku Obr. A

2. Upevňovací matice

7. Regulátor pro nastavení teploty

Vysvětlení symbolů V souladu se zásadními použitelnými bez- pečnostními normami evropských směrnic Označuje riziko osobního zranění, ztráty života nebo poškození nástroje v případě nedodržení pokynů v tomto návodu.48

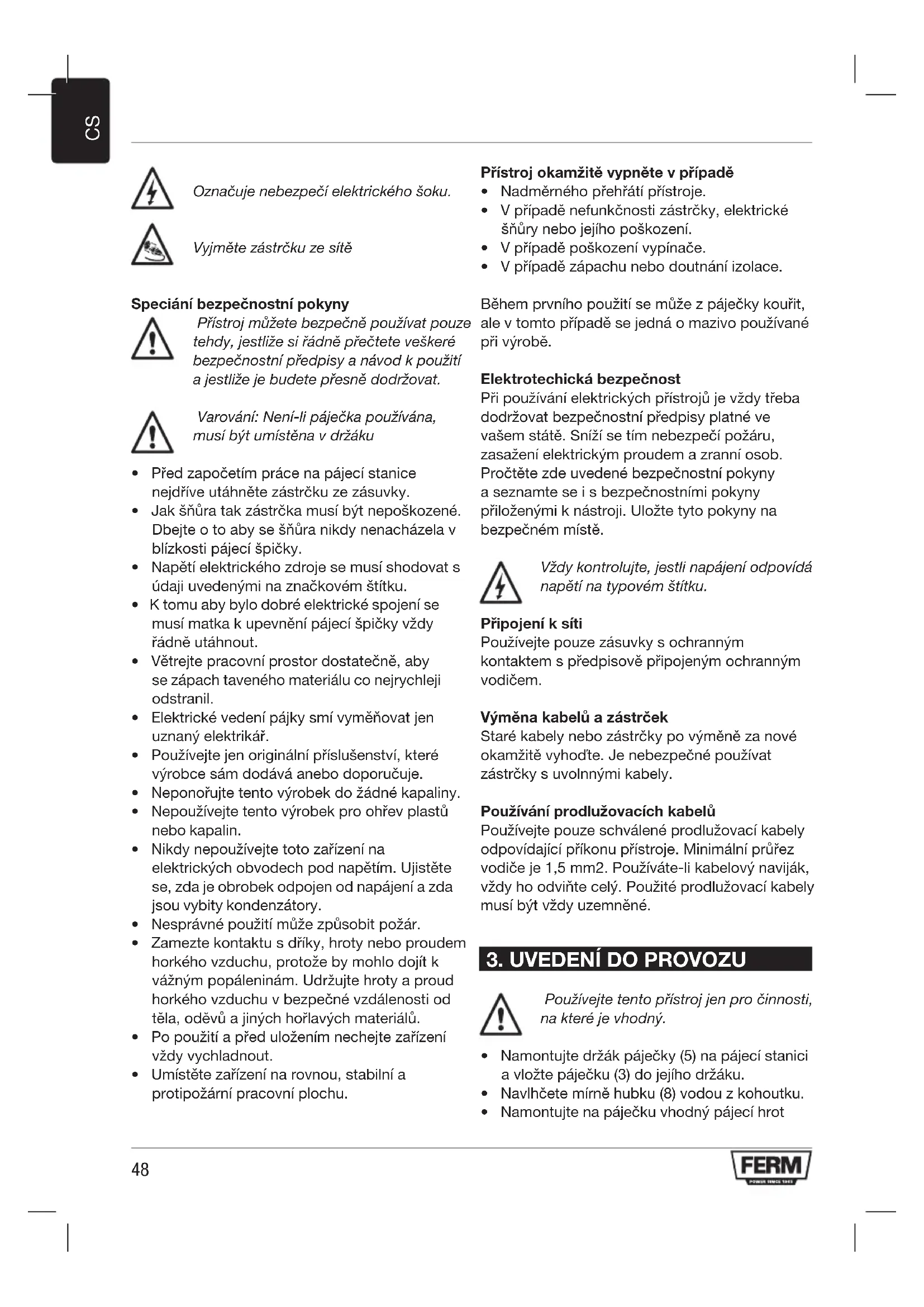

Označuje nebezpečí elektrického šoku. Vyjměte zástrčku ze sítě Speciání bezpečnostní pokyny Přístroj můžete bezpečně používat pouze tehdy, jestliže si řádně přečtete veškeré bezpečnostní předpisy a návod k použití a jestliže je budete přesně dodržovat. Varování: Není-li páječka používána, musí být umístěna v držáku

• Před započetím práce na pájecí stanice nejdříve utáhněte zástrčku ze zásuvky.

• Jak šňůra tak zástrčka musí být nepoškozené. Dbejte o to aby se šňůra nikdy nenacházela v blízkosti pájecí špičky.

• Napětí elektrického zdroje se musí shodovat s údaji uvedenými na značkovém štítku.

• K tomu aby bylo dobré elektrické spojení se musí matka k upevnění pájecí špičky vždy řádně utáhnout.

• Větrejte pracovní prostor dostatečně, aby se zápach taveného materiálu co nejrychleji odstranil.

• Elektrické vedení pájky smí vyměňovat jen uznaný elektrikář.

• Používejte jen originální příslušenství, které výrobce sám dodává anebo doporučuje.

• Neponořujte tento výrobek do žádné kapaliny.

• Nepoužívejte tento výrobek pro ohřev plastů nebo kapalin.

• Nikdy nepoužívejte toto zařízení na elektrických obvodech pod napětím. Ujistěte se, zda je obrobek odpojen od napájení a zda jsou vybity kondenzátory.

• Nesprávné použití může způsobit požár.

• Zamezte kontaktu s dříky, hroty nebo proudem horkého vzduchu, protože by mohlo dojít k vážným popáleninám. Udržujte hroty a proud horkého vzduchu v bezpečné vzdálenosti od těla, oděvů a jiných hořlavých materiálů.

• Po použití a před uložením nechejte zařízení vždy vychladnout.

• Umístěte zařízení na rovnou, stabilní a protipožární pracovní plochu. Přístroj okamžitě vypněte v případě

• Nadměrného přehřátí přístroje.

• V případě nefunkčnosti zástrčky, elektrické šňůry nebo jejího poškození.

• V případě poškození vypínače.

• V případě zápachu nebo doutnání izolace. Během prvního použití se může z páječky kouřit, ale v tomto případě se jedná o mazivo používané při výrobě. Elektrotechická bezpečnost Při používání elektrických přístrojů je vždy třeba dodržovat bezpečnostní předpisy platné ve vašem státě. Sníží se tím nebezpečí požáru, zasažení elektrickým proudem a zranní osob. Pročtěte zde uvedené bezpečnostní pokyny a seznamte se i s bezpečnostními pokyny přiloženými k nástroji. Uložte tyto pokyny na bezpečném místě. Vždy kontrolujte, jestli napájení odpovídá napětí na typovém štítku. Připojení k síti Používejte pouze zásuvky s ochranným kontaktem s předpisově připojeným ochranným vodičem. Výměna kabelů a zástrček Staré kabely nebo zástrčky po výměně za nové okamžitě vyhoďte. Je nebezpečné používat zástrčky s uvolnnými kabely. Používání prodlužovacích kabelů Používejte pouze schválené prodlužovací kabely odpovídající příkonu přístroje. Minimální průřez vodiče je 1,5 mm2. Používáte-li kabelový naviják, vždy ho odviňte celý. Použité prodlužovací kabely musí být vždy uzemněné.

3. UVEDENÍ DO PROVOZU

Používejte tento přístroj jen pro činnosti, na které je vhodný.

• Namontujte držák páječky (5) na pájecí stanici a vložte páječku (3) do jejího držáku.

• Navlhčete mírně hubku (8) vodou z kohoutku.

(1) podle typu prováděného pájení (viz níže uvedená část Výměna pájecího hrotu).

• Umístěte stanici na tepelně odolný, plochý a pevný povrch. Připojte pájecí stanici k elektrické síti a zapněte tuto stanici spínačem zapnuto/vypnuto (4).

• Nastavte regulátor pro nastavení teploty (7) na požadovanou teplotu (rozsah od 160°C do 500°C)

• Počkejte dokud pájecí hrot nedosáhne nastavené teploty. Vyzkoušejte teplotu hrotu jeho kontaktem s pájkou. Hrot je dostatečně horký, dochází-li k snadnému tavení pájky.

• Přitlačte hrot páječky k dílům, které mají být pájeny tak, aby došlo k jejich řádnému ohřevu. Ujistěte se, zda je hrot páječky přitlačen pokud možno k co největší ploše pájených dílů. Tak bude přenos tepla největší.

• Držte drát pájky v bezpečné vzdálenosti tak, abyste si nemohli popálit prsty. Potom protáhněte cínový pájecí drát mezi hrotem a díly, které mají být spájeny dohromady.

• Jsou-li díly dostatečně zahřáty, cínová pájka se bude tavit a vtékat do prostoru mezi díly, které musí být spojeny.

• Odstraňte hrot páječky z dílů, které mají být spojeny dohromady, ale nepohybujte s těmito díly a počkejte, dokud se provedený spoj neochladí a neusadí (zhruba 10 sekund).

• Je-li spájený spoj proveden správně, bude mít lesklý a hladký povrch.

• Po každém pájení očistěte pájecí hrot na hubce.

• Po každém pájení vraťte páječku zpět do držáku, vypněte pájecí stanici a odpojte ji od síťové zásuvky.

• Nechejte páječku vychladnout a uložte ji na suchém místě. Výstraha : Pokud se toto nářadí nepoužívá, musí být uložené v jeho stojanu. Následuje několik příkladů špatných svarů:

• Jestliže je cín hrbolatý tak byl roztavený cín moc studený.

• Jestliže je cín matný a pórovitý nebo kristalkový tak se zřejmě během chlazení pohnulo pájecími díly.

• Jestliže zůstalo na spoji málo cínu, tak bylo pájkování moc horké anebo se rozpustilo příliš málo cínu.

• Jestliže je cín žlutočerný, tak to znamená, že bylo použito moc pájecí pasty respektive byl kyselinový základ pájecího drátu přehřátý když dopadl na pájecí díly. Tomuto musíte předejít především u elektronických obvodů, jelikož kyselinové pasty jsou korozní a tím zkrátí životnost elektronických vedení. Výměba pájecí špičy Vytáhněte zástrčku ze zásuvky!

• Vypněte pájecí stanici a odpojte ji od síťové zásuvky. Před každou manipulací nechejte páječku i její hrot vychladnout na pokojovou teplotu.

• Odšroubujte upínací matici (2). Stáhněte hrot (1) z páječky (3) a odstraňte všechen zoxidovaný materiál, který se mohl na zařízení vytvořit. Dávejte pozor, aby se vám do očí nedostal prach.

• Nahraďte hrot (1) jiným hrotem a našroubujte na páječku (3) upínací matici (2), ale utáhněte ji pouze rukou. Nevyvíjejte nadměrný tlak, abyste zabránili poškození.

• Pájecí místo musí být ze železa. Oxidaci, mastnotu, izolaci atd. mechanickým způsobem (brusný papír, kartáče, pilování) respektive chemickým čistěním (líh, ředidlo) odstraňte.

• Pájecí špička naneste velkou vrstvu cínu nikdy neopracovávejte rašplí

• Předcínování pájených dílu usnadní pájkování a zaručí vynikající elektrický kontakt.

• Dráty před pájením mechanicky spojit (zkroutit, zaháknout, zakroužkovat).

• Nejdříve ohřejte pájené místo, poté roztavte cín nad pájeným místem a nechte cín stéci na toto místo.

• Používejte co nejméně pájedla.

• Dodržujte co nejkratší dobu pájení.

• Správný svar je hladký a lesklý. Na okraji se ukazuje čistý přechod k železu.50

Pájecí drát - pájedlo Pájecí drát je v podstatě slitina cínu a olova. Označení 60/40 znamená 60% cínu a 40% olova. K pájení elektrických spojů používejte výlučně bezkyselinových pájedel s přídavkem taviva. Výrobci pájedel Vám rádi poskytnou informace o speciálních pájedlech pro speciální práce. Taviva Tavivem se pájelo lépe taví a zároveň se nečistoty jako například tuky a železooxydanty rozpustí a při pájení se vypaří.

• Organická taviva jako je kalafuna a pryskyřice jsou pro bezkyselinové pájení.

• Anorganická taviva pracují výborně, ale jsou velice korozive. Používat je na větší spoje a spoj po skončení velmi dobře vyčistit. Vytlačené vedení Vodiče a malé části jsou velice citlivé na teplotu a tím se mohou velice snadno poškodit. Dbejte na to, aby:

• pájecí práce byly dobře připraveny;

• součástky byly předem namontovány;

• vytlačené vedení respektive pájecí místo byly zabezpečeny před posuvem;

• se používala výlučně špičková pájedla s bezkorozním tavivem;

• se nenanesla příliš velká vrstva pájedla;

• doba pájení (teplotní zatížení) byla co nejkratší. Vypalování dřeva a kůže Jestliže budete chtít vypalovat dřevo či kůži, tak je k dostání speciální řezný bod k vypalování. Rychlým přizpůsobením pracovní teploty na zpracovávaný materiál dosáhnete velké tempo práce.

Při provádní údržby motoru dbejte vždy na to, aby přístroj nebyl pod naptím. Přístroje značky jsou konstruovány pro dlouhodobé používání při minimální údržbě. Budou fungovat bez problémů, pokud se jim bude věnovat náležitá péče a pokud budou pravidelně čištěny. Iatní Kryt přístroje pravidelně čistěte měkkým hadříkem (nejlépe po každém použití). Odstraňujte prach a špínu z otvorů ventilace. Pokud se apínu nepodaří odstranit, použijte měkký hadřík namočený v mýdlové vodě. Zásadně nepoužívejte rozpouaštděla, jako jsou benzin, alkohol, čpavek apod. Tato rozpouštědla by mohla poškodit umlěohmotné součásti přístroje. Mazání Přístroj nevyžaduje žádné dodatečné mazání. Závady Vznikne-li závada na některé součástce, například vlivem opotřebení, kontaktujte prosím servisní adresu uvedenou na záruční kartě.

Přístroj je dodáván v odolném balení, které zabraňuje jeho poškození během přepravy. Většinu z materiálů, které jsou na balení použity, lze recyklovat. Zbavujte se jich proto pouze na místech určených pro odpad příslušných látek. Vadný a nebo vyhozený elektrický či elektronický přístroj musí být dodán na příslušné recyklační míst. Pouze pro krajiny ES Elektricky napájené zařízení neodhazujte do domovního odpadu. Ve smyslu evropské směrnice 2012/19/EU o elektrickém a elektronickým odpadu a její implementace do národního práva, se musí elektrické nástroje, které se již déle nepoužívají, shromažďovat odděleně a likvidovat pouze způsobem, jenž nepoškozuje životní prostředí. ZÁRUKA Záruka je poskytována za podmínek, jež najdete na samostatném záručním listu, který je přiložen k výrobku.51
