KÄYTTÖOHJE SGM1013 Ferm

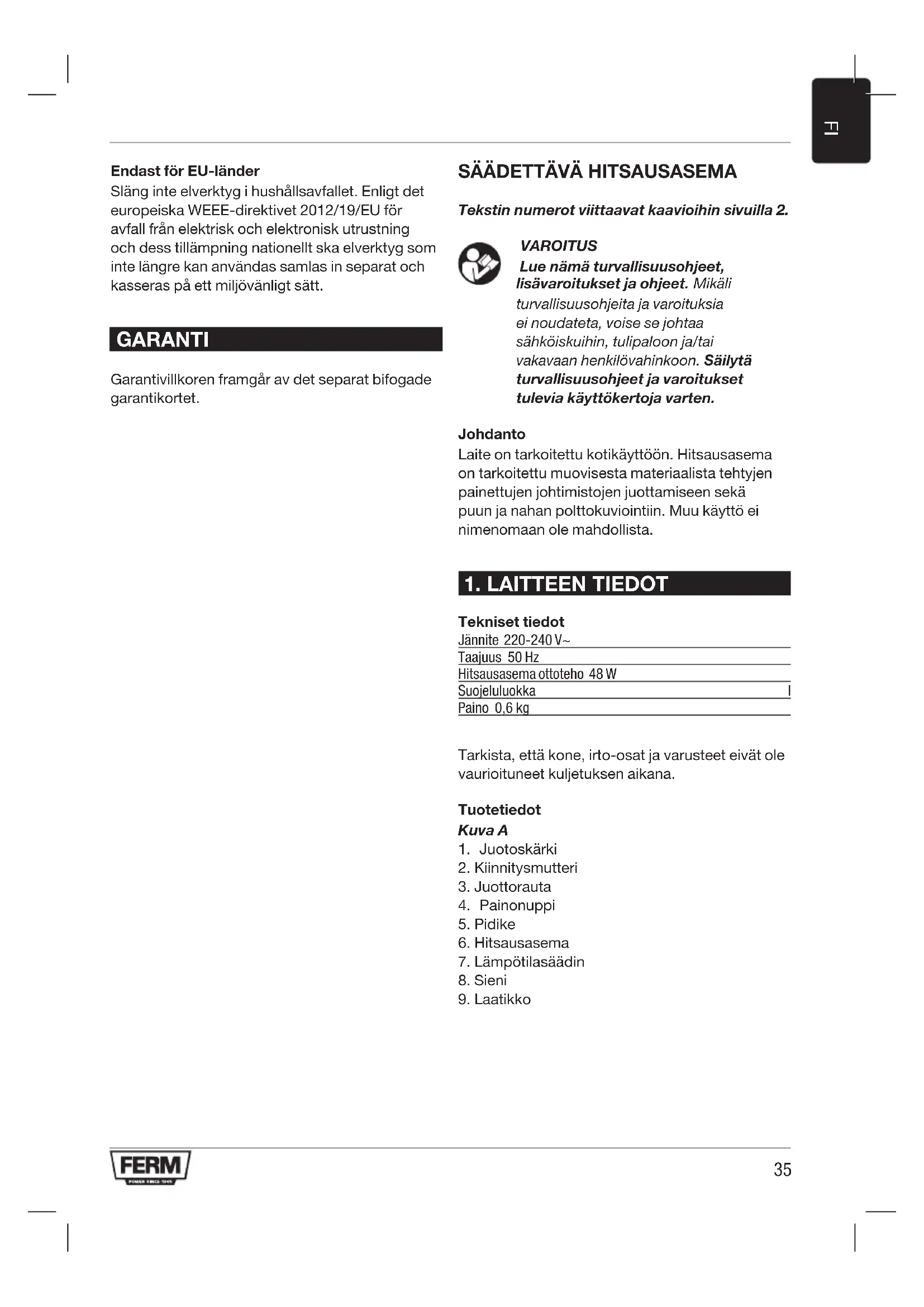

Tekstin numerot viittaavat kaavioihin sivuilla 2. VAROITUS Lue nämä turvallisuusohjeet, lisävaroitukset ja ohjeet. Mikäli turvallisuusohjeita ja varoituksia ei noudateta, voise se johtaa sähköiskuihin, tulipaloon ja/tai vakavaan henkilövahinkoon. Säilytä turvallisuusohjeet ja varoitukset tulevia käyttökertoja varten. Johdanto Laite on tarkoitettu kotikäyttöön. Hitsausasema on tarkoitettu muovisesta materiaalista tehtyjen painettujen johtimistojen juottamiseen sekä puun ja nahan polttokuviointiin. Muu käyttö ei nimenomaan ole mahdollista.

Tekniset tiedot Jännite 220-240 V~ Taajuus 50 Hz Hitsausasema ottoteho 48 W Suojeluluokka I Paino 0,6 kg Tarkista, että kone, irto-osat ja varusteet eivät ole vaurioituneet kuljetuksen aikana. Tuotetiedot Kuva A

Symbolien selitys Soveltuvien EU-direktiivien turvallisuusstandardien mukainen Osoittaa loukkaantumisvaaran, hengen- vaaran tai työkalun vaurioitumisriskin, jos tämän oppaan ohjeita ei noudateta. Osoittaa sähköiskuvaaran. Irrota pistotulppa välittömästi pistorasiasta, jos johto vaurioituu tai jos laitetta aletaan huoltaa. Erikoisturvaohjeet Laitteen turvallinen käyttö on ainoastaan mahdollista, mikäli luet turvaohjeet ja käyttöohjeet kokonaan ja noudatat tiukasti niissä annettuja ohjeita. Varoitus: Juottorauta tulee asettaa vastaavaan pidikkeeseen, kun itä ei käytetä

• Vedä aina ensin pistoke pistorasiasta, ennen kuin käytät hitsausasema.

• Liityntäjohdon ja pistokkeen on oltava vahingoittumattomia. Pidä liityntäjohto aina poissa juotoskärjen läheisyydestä.

• Voimanlähteen jännitteen tulee vastata laitteen arvokilvessä annettuja tietoja.

• Kierrä juotoskärjen kiinnitysmutteri aina hyvin kiinni, jotta hyvä sähköyhteys on mahdollinen.

• Tuuleta työskentelypaikkaa riittävästi, jotta sulavasta materiaalista lähtevät epämiellyttävät höyryt poistuvat.

• Juotospistoolin verkkojohdon saa korvata ainoastaan valtuutettu sähköliike.

• Käytä ainoastaan valmistajan mukaan liittämiä tai suosittelemia alkuperäisiä tarvikkeita.

• Laitetta ei saa upottaa nesteisiin.

• Laitetta ei saa käyttää muovien tai nesteiden lämmittämiseen.

• Laitetta ei saa koskaan käyttää jännitteenalaisiin virtapiireihin. Varmista, että virta työkappaleeseen on katkaistu ja kondensaattorit on tyhjennetty.

• Virheellinen käyttö voi aiheuttaa tulipalon.

• Älä kosketa akseleihin, kärkiin tai kuumailmapistooliin, muutoin vaarana ovat vakavat palovammat. Pidä kärjet ja kuuma ilma kaukana kehosta, vaatteista ja muista syttyvistä materiaaleista.

• Anna laitteen aina jäähtyä käytön jälkeen ja ennen sen asettamista säilöön.

• Aseta laite tasaiselle, vakaalle ja palonkestävälle työtasolle. Pysäytä kone välitömästi, jos

• Pistoke tai johto on viallinen.

• Kytkin on viallinen.

• Savua tai käryä erittyy. Ensimmäisen käyttökerran aikana hitsausraudasta voi tulla savua, kyseessä on valmistuksen aikana käytetyn rasvan palaminen. Sähköturvallisuus Sähkölaitteita käytettäessä on aina noudatettava paikallisia turvamääräyksiä tulipalon, sähköiskujen ja loukkaantumisten välttämiseksi. Lue alla olevat ohjeet ja erilliset turvaohjeet huolellisesti. Tarkista aina, ovatko verkkojännite ja koneen tyyppikilvessä ilmoitettu jännite yhteen sopivia. Verkkoliitäntä Käytä ainoastaan maadoitettuja pistorasioita määräysten mukaisesti liitetyn johdon kanssa. Johtojen ja pistotulppien vaihtaminen Jos verkkojohto vahingoittuu, se on vaihdettava. Uusia, oikeanlaisia johtoja saa valmistajalta tai sen huoltopalvelusta. Hävitä vanhat johdot ja pistotulpat heti kun ne on vaihdettu uusiin. Irrallisen pistotulpan tai johdon kytkeminen pistorasiaan on vaarallista. Jatkojohtojen käyttö Käytä vain virallisesti hyväksyttyjä jatkojohtoja koneen teho huomioon ottaen. Johdon ytimien on oltava vähintään 1,5 mm

. Käytettäessä johtokelaa koko jatkojohto on vedettävä kelalta. Käytä jatkojohtoja aina maadoitettuna.37

Käytä laitetta ainoastaan sille tarkoitettuihin töihin.

• Asenna raudan pidike (5) asemaan ja aseta juottorauta (3) vastaavaan pidikkeeseen.

• Kostuta sieni [8] kevyesti hanavedellä.

• Asenna vastaava hitsauskärki (1) hitsaustoimenpiteen mukaan (ks. kohta ”kärjen vaihtaminen” alla).

• Aseta asema lämmönkestävälle, tasaiselle ja kiinteälle pinnalle. Liitä hitsausasema verkkovirtaan ja kytke virtakytkin (4) päälle.

• Käännä lämpötilasäädin (7) haluamasi lämpötilan kohdalle (säätöväli 160 °C - 500 °C)

• Odota kunnes hitsauskärki on saavuttanut valitun lämpötilan. Testaa kärjen lämpötila koskettamalla sitä juotosmetallilla. Kärki on riittävän kuuma, jos juotosmetalli sulaa helposti.

• Paina liitintappia voimakkaasti hitsattavia osia vasten, jotta ne kuumenevat. Varmista, että tappi painuu osiin mahdollisimman suurelta pinta-alalta. Lämmönsiirto on tällöin suurin.

• Pidä juotosjohdinta turvallisen etäisyyden päässä niin, etteivät sormet pala. Vie juotosjohdin sen jälkeen kärjen ja hitsattavien osien väliin.

• Jos osat ovat kuumentuneet riittävästi, sulata juotosjohdin ja anna sen valua yhteen hitsattavien osien väliseen tilaan.

• Poista tappi yhteen hitsattavista osista kuitenkaan niitä liikuttamatta ja odota, että liitos on jäähtynyt ja kovettunut (n. 10 sekuntia).

• Jos liitos on hitsattu hyvin, tuloksena on kiiltävä pinta.

• Puhdista hitsauskärki sienellä aina hitsaamisen jälkeen.

• Aseta juottorauta takaisin pidikkeeseen, kytke se pois päältä ja irrota se sähköverkosta käytön jälkeen.

• Anna juottoraudan jäähtyä ja aseta säilöön kuivaan paikkaan. Varoitus: tätä työkalua pitää säilyttää telineessään kun sitä ei käytetä. Alla muutamia esimerkkejä huonoista juotosliitoksista:

• Jos tina on pisaran muotoista, tina on liian kylmää.

• Jos tina on himmeää ja hieman huokoista tai kristallimaista, ovat osat luultavasti liikkuneet jäähtymisen aikana.

• Jos liitokseen on jäänyt liian vähän tinaa, juotos on ollut liian lämmin tai olet sulattanut liian vähän tinaa.

• Jos tina on keltaista/mustaa, juotosrasvaa on käytetty liikaa tai ylikuumentunut juotoslangan happoydin on vuotanut juotoksen päälle. Vältä tätä erityisesti sähköisissä virtapiireissä, koska useimmat happorasvat ovat syövyttäviä ja lyhentävät sähköjohtojen ikää. Juotoskärjen vaihtaminen Irrota pistoke pistorasiasta!

• Kytke juottorauta pois päältä ja irrota se sähköverkosta. Anna juottoraudan ja kärjen jäähtyä huoneenlämpötilaan ennen niiden käsittelyä.

• Irrota kiinnitysmutteri (2). Vedä kärki (1) pois hitsausraudasta (3) ja poista runkoon mahdollisesti muodostunut oksidi. Varo, ettei silmiin pääse pölyä.

• Vaihda kärki (1) toiseen ja ruuvaa kiinnitysmutterikokoonpano (2) rautaan (3) kiristäen sen ainoastaan kädellä painamalla. Vältä liiallista painamista vaurioiden välttämiseksi.

Jotta voit juottaa kunnolla:

• Juotettavan kohdan on oltava metallinomainen. Poista hapettuminen, rasva, eristys jne. joko mekaanisesti (hiomapaperilla, harjoilla, viiloilla) tai kemiallisesti (alkoholilla, juoksetteella) puhdistamalla.

• tinaa hyvin juotostinalla

• älä koskaan työstä viilalla

• Tinattavien osien ennalta tinaaminen tekee juottamisesta helpompaa ja takaa erinomaisen sähkökontaktin.38

• Yhdistä johdot ennen juottamista mekaanisesti (yhteen kiertämällä, yhteen liittämällä, silmukoiden ympäri).

• Kuumenna ensin juotettava kohta, sulata sen jälkeen tina juotettavan kohdan yläpuolella ja anna sen valua kohdan päälle.

• Käytä mahdollisimman vähän juotetta.

• Pidä lämmönkuormitus (juotosaika) niin lyhyenä kuin mahdollista.

• Hyvin juotettu kohta on kiiltävä ja sileä. Juotoksen ja metallin liitoskohdan reuna on puhdas. Juotostina - juote Juotostina on oikeastaan tinan ja lyijyn seos. Merkintä 60/40 tarkoittaa 60 % tinaa ja lyijypitoisuus 40 %. Käytä sähköisiin juotosliitoksiin yksinomaan hapotonta juotetta, johon on lisätty juoksetetta. Juotteiden valmistajat voivat hankkia sinulle tietoa erikoistöihin tarvittavista erikoisjuotteista. Juoksetteet Juoksete parantaa juotteen sulamista ja samanaikaisesti epäpuhtaudet, kuten rasvat ja metallioksidit, liukenevat ja haihtuvat juotettaessa.

• Orgaaniset juoksetteet, kuten kolofoni ja hartsi, hapottomaan juottamiseen.

• Epäorgaaniset juoksetteet toimivat erittäin hyvin, mutta ovat äärimmäisen syövyttäviä. Käytä ainoastaan suurempiin liitoksiin ja puhdista juotoskohta jälkeenpäin hyvin. Painettu johtimisto Johteet ja pienoisosat ovat herkkiä lämpötilalle ja voivat sen johdosta helposti vahingoittua. Huolehdi sen tähden hyvin, että:

• juotostyöt valmistellaan hyvin;

• osat asennetaan etukäteen;

• painettu johtimisto tai juotospaikka on siirtymiseltä suojattu;

• käytät yksinomaan ensiluokkaista juotetta, joka sisältää syövyttämätöntä juoksetetta;

• juotetta ei käytetä liikaa;

• juotosaika (lämpötilankuormitus) pidetään niin lyhyenä kuin mahdollista. Puun tai nahan polttokuviointi Mikäli kuvioit mielelläsi polttamalla, lisätarvikkeisiin kuuluu erityisesti kaivertamiseen tarkoitettu juotoskärki. Työskentelylämpötilan nopea sopeutuminen materiaaliin mahdollistaa sujuvan työskentelyn.

5. HUOLTO JA KUNNOSSAPITO

Ainoastaan sähkötekniikan ammattilainen tai huoltopalvelu saavat suorittaa korjaukset! Koneet on suunniteltu toimimaan pitkään ja mahdollisimman pienellä huoltotarpeella. Puhdistamalla ja käyttämällä sitä oikealla tavalla voit itsekin vaikuttaa koneen käyttöikään. Puhdistaminen Puhdista koneen ulkopinta säännöllisesti pehmeällä kankaalla. Parasta olisi puhdistaa se jokaisen käyttökerran jälkeen. Pidä koneen jäähdytysaukot puhtaina. Jos lika on pinttynyt, voit käyttää saippuavedellä kostutettua kangaspalaa. Älä kuitenkaan käytä liuottimia kuten bensiiniä, alkoholia, ammoniakkia jne, koska ne vahingoittavat koneen muoviosia. Voitelu Konetta ei tarvitse voidella. Viat Jos kone vikaantuu esimerkiksi osan kulumisen johdosta, ota yhteys takuukortin huoltopisteeseen. YMPÄRISTÖ Kuljetusvaurioiden välttämiseksi kone on pakattu tukevaan laatikkoon. Tämä pakkaus on mahdollisimman ympäristöystävällinen. Kierrätä se. Vioittuneet tai käytöstä poistettavat sähkölaitteet on toimitettava asianmukaiseen kierrätyspisteeseen.39
