GEBRUIKSAANWIJZING SGM1013 Ferm

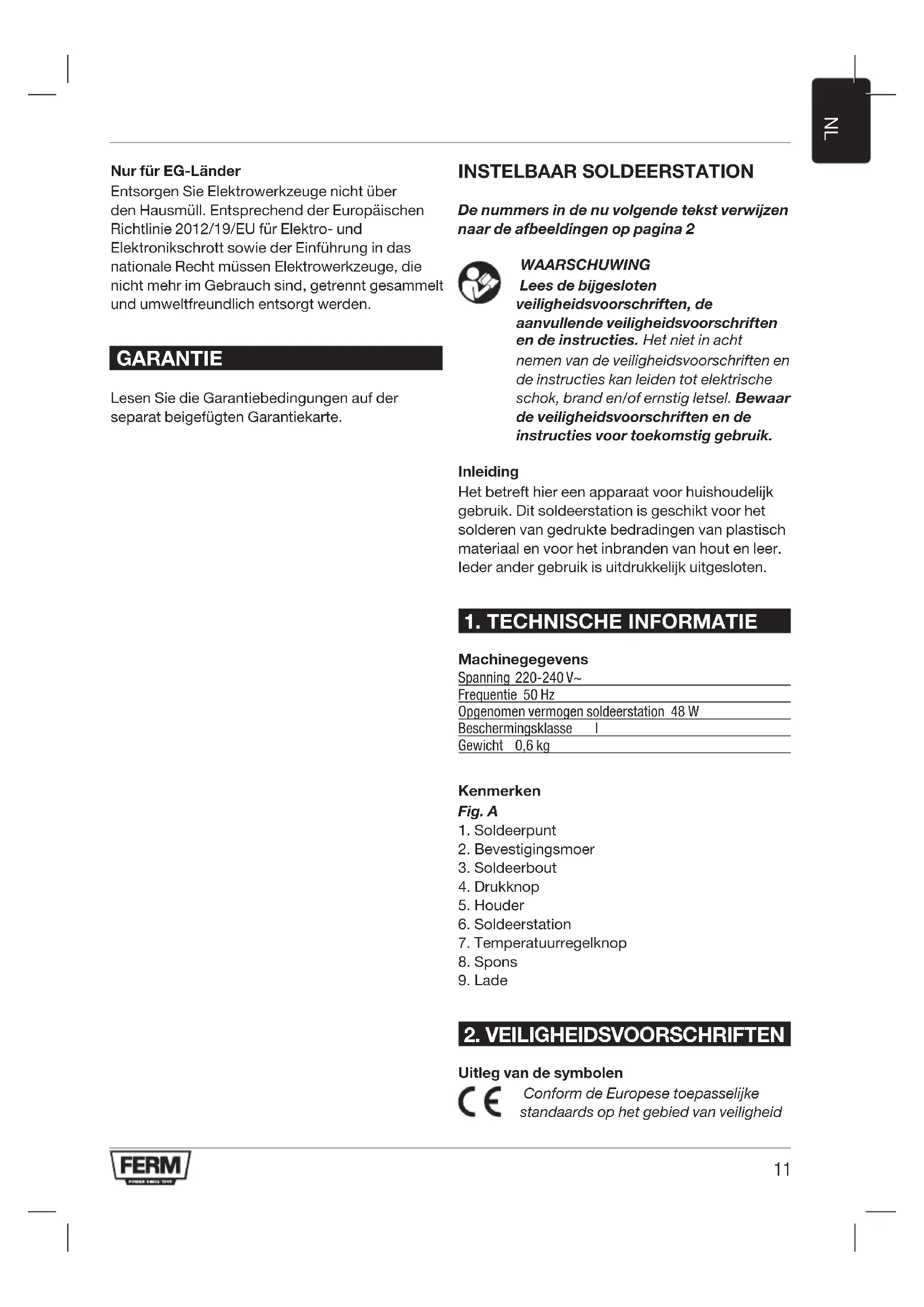

Nur für EG-Länder Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der Europäischen Richtlinie 2012/19/EU für Elektro- und Elektronikschrott sowie der Einführung in das nationale Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltfreundlich entsorgt werden. GARANTIE Lesen Sie die Garantiebedingungen auf der separat beigefügten Garantiekarte. INSTELBAAR SOLDEERSTATION De nummers in de nu volgende tekst verwijzen naar de afbeeldingen op pagina 2 WAARSCHUWING Lees de bijgesloten veiligheidsvoorschriften, de aanvullende veiligheidsvoorschriften en de instructies. Het niet in acht nemen van de veiligheidsvoorschriften en de instructies kan leiden tot elektrische schok, brand en/of ernstig letsel. Bewaar de veiligheidsvoorschriften en de instructies voor toekomstig gebruik. Inleiding Het betreft hier een apparaat voor huishoudelijk gebruik. Dit soldeerstation is geschikt voor het solderen van gedrukte bedradingen van plastisch materiaal en voor het inbranden van hout en leer. Ieder ander gebruik is uitdrukkelijk uitgesloten.

7. Temperatuurregelknop

Uitleg van de symbolen Conform de Europese toepasselijke standaards op het gebied van veiligheid12

Gevaar voor lichamelijk letsel of materiele schade wanneer de instructies in deze handleiding niet worden opgevolgd Gevaar voor elektrische schok Verwijder onmiddellijk de stekker uit het stopcontact bij beschadiging van het snoer en tijdens onderhoudwerkzaamheden Speciale veiligheidsinstructies Een veilig gebruik van dit apparaat is alleen mogelijk, indien u de veiligheidsaanwijzingen en de gebruiksaanwijzing volledig leest en u zich streng houdt aan de daarin beschreven aanwijzingen. Waarschuwing: U moet de soldeerbout in de houder plaatsen wanneer u de bout niet gebruikt

• Trek voordat u met werkzaamheden aan het soldeerstation begint altijd eerst de stekker uit het stopcontact.

• De aansluitkabel en de stekker dienen in onbeschadigde toestand te zijn. Houd de aansluitkabel altijd uit de buurt van de soldeerpunt.

• De spanning van de voedingsbron dient overeen te komen met de gegevens op het typeplaatje van het apparaat.

• Draai de bevestigingsmoer van de soldeerpunt altijd goed vast, opdat er een goede elektrische verbinding bestaat.

• Lucht de werkplek voldoende om onaangename dampen van smeltend materiaal snel af te voeren.

• De netleiding van het soldeerpistool mag uitsluitend door een erkend elektrotechnisch bedrijf worden vervangen.

• Gebruik uitsluitend originele accessoires, die door de fabrikant worden meegeleverd of worden aanbevolen.

• Dompel het gereedschap niet onder in welke vloeistof dan ook.

• Verhit met het gereedschap geen kunststof of vloeistoffen.

• Gebruik het toestel nooit op elektronische circuits waar spanning op staat. Controleer dat de stroomvoorziening naar het werkstuk is onderbroken en dat de condensatoren ontladen zijn.

• Onjuist gebruik kan leiden tot brand.

• Raak de schachten, de tips of het heteluchtpistool niet aan omdat dat ernstige brandwonden kan veroorzaken. Houd de tips en de hete lucht weg bij uw lichaam, kleding of ander brandbaar materiaal.

• Laat het toestel na gebruik altijd eerst afkoelen voordat u het opbergt.

• Plaats het toestel op een vlak, stabiel en brandwerend werkoppervlak. Neem de stekker van het soldeerpistool onmiddellijk uit het stopkontakt bij

• Oververhitting van het soldeerpistool.

• Rook of stank van verschroeide isolatie. Wanneer u de soldeerbout voor de eerste keer gebruikt, kan er wat rook ontstaan, dit is vet dat bij de productie is gebruikt, en dat wegbrandt. Elektrische veiligheid Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees behalve onderstaande instructies ook de veiligheidsvoorschriften in het apart bijgevoegde veiligheidskatern door. Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje. Netaansluiting Gebruik alleen geaarde stopcontacten met een volgens de voorschriften aangesloten aardaansluiting. Bij vervanging van snoeren of stekkers Wanneer het netsnoer beschadigd raakt, dan dient het vervangen te worden door een speciaal netsnoer dat verkrijgbaar is bij de fabrikant of de customer service van de fabrikant. Gooi13

oude snoeren of stekkers direct weg zodra ze door nieuwe exemplaren zijn vervangen. Het is gevaarlijk om de stekker van een los snoer in een stopcontact te steken. Bij gebruik van verlengsnoeren Gebruik uitsluitend een goedgekeurd verlengsnoer, dat geschikt is voor het vermogen van de machine. De aders moeten een doorsnede hebben van minimaal 1,5 mm2. Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af. Gebruik verlengkabels met randaarde.

Gebruik dit apparaat alleen voor werkzaamheden, die binnen het toepassingsgebied zijn toegelaten.

• Monteer de houder (5) van de soldeerbout op het station en zet de soldeerbout (3) in de houder.

• Maak de spons [8] een beetje vochtig met wat kraanwater.

• Monteer de juiste soldeertip (1) voor het soldeerwerk (zie De Tip vervangen hieronder).

• Plaats het station op een hittebestendig, vlak en massief oppervlak. Steek de stekker van het soldeerstation in het stopcontact en schakel het station in met de aan/uit- schakelaar (4).

• Draai de temperatuurregelknop (7) naar de gewenste temperatuurinstelling (in een bereik van 160°C tot 500°C)

• Wacht tot de soldeertip de geselecteerde temperatuur heeft bereikt. Test de temperatuur van de tip door de tip in aanraking te brengen met soldeer. De tip is heet genoeg wanneer de soldeer gemakkelijk wegsmelt.

• Druk de pen van de soldeerbout stevig tegen de onderdelen die moeten worden gesoldeerd zodat deze worden verhit. Let er vooral op dat u de pen tegen een zo groot mogelijk oppervlak van de onderdelen drukt. De overdracht van hitte is dan het grootst.

• Houd de tinsoldeerdraad op een veilige afstand vast zodat u niet uw vingers brandt. Steek vervolgens de tinsoldeerdraad tussen de tip en de onderdelen die moeten worden gesoldeerd.

• Als de onderdelen voldoende zijn verhit, dan smelt de tinsoldeer en loopt deze in de ruimte tussen de onderdelen die moeten worden samengevoegd.

• Neem de pen van de onderdelen die moeten worden samengevoegd maar zonder dat deze bewegen en wacht tot de voeg is afgekoeld en gestold (ongev. 10 seconden).

• Als de voeg goed is gesoldeerd, dan krijgt u een glad, glanzend oppervlak.

• Maak de soldeertip na iedere soldeerbeurt schoon met de spons.

• Plaats de soldeerbout terug in zijn houder, schakel het toestel uit en trek na gebruik de stekker uit het stopcontact.

• Laat de soldeerbout afkoelen en berg hem op een droge plaats op. Waarschuwing: Dit apparaat moet op zijn standaard worden geplaatst, wanneer het niet gebruikt wordt. Hierna volgen enkele voorbeelden van slechte soldeerverbindingen:

• Is het tin druppelvormig, dan was het soldeerstremsel te koud.

• Is het tin mat en licht poreus of kristalachtig, dan zijn de delen waarschijnlijk gedurende het afkoelen bewogen.

• Is er te weinig tin op de verbinding achtergebleven, dan was de soldering te warm of is er te weinig tin gesmolten.

• Is het tin geel/zwart, dan betekent dat, dat er teveel soldeervet werd gebruikt, resp. dat de zuurkern van de soldeerdraad oververhit op de soldering is gelopen. Dit dient u vooral bij elektronische circuits te voorkomen, omdat de meeste zuurvetten corrosief zijn en de houdbaarheid van elektrische leidingen verkorten. Vervanging van de soldeerpunt Trek de stekker uit het stopcontact!

• Schakel het soldeerstation uit en trek de stekker uit het stopcontact. Pak de soldeerbout en de tip pas vast wanneer ze zijn afgekoeld tot kamertemperatuur.

de tip (1) uit de soldeerbout (3) en verwijder eventuele oxidatie die zich op buis kan hebben gevormd. Let erop dat u geen stof in uw ogen krijgt.

• Vervang de tip (1) door een andere tip en schroef de bevestigingsmoer (2) niet meer dan handvast op de bout (3) vast. Voorkom beschadiging, oefen niet overmatig veel druk uit.

4. GEBRUIKSAANWIJZING

Om goed te kunnen solderen

• De te solderen plek dient blank te zijn. Oxydatie, vet, isolatie enz. via mechanische (schuurpapier, borstels, vijlen) resp. via chemische reiniging (alcohol, vloeimiddel) verwijderen.

• goed met soldeertin vertinnen

• nooit met een vijl bewerken

• Voorvertinning van de te vertinnen delen maakt het solderen gemakkelijker en verzekert u van een uitstekend elektrisch contact.

• Draden voor het solderen mechanisch verbinden (torderen, aaneenhaken, rond oogje).

• Verhit eerst de te solderen plek, vervolgens smelt u het tin boven de te solderen plek en laat u het erop vloeien.

• Gebruik zo weinig mogelijk soldeersel.

• Houd de warmtebelasting (soldeertijd) zo kort mogelijk.

• Een goede soldeerplek is glanzend en glad. De rand toont een zuiver hechtende overgang naar het metaal. Soldeertin - soldeersel Soldeertin is eigenlijk een legering van tin en lood. De aanduiding 60/40 wil zeggen 60% tin met een loodgehalte van 40%. Gebruik voor elektrische soldeerverbindingen uitsluitend zuurvrij soldeersel met vloeimiddeltoevoeging. De fabrikanten van soldeersels kunnen u voor wat betreft speciale soldeersels voor bijzondere werkzaamheden informatie verschaffen. Vloeimiddelen Door het vloeimiddel wordt het smelten van het soldeersel verbeterd en gelijktijdig worden onzuiverheden zoals vetten en metaaloxides opgelost en bij het solderen verdampt.

• Organische vloeimiddelen zoals colofonium en harsen voor zuurvrij solderen.

• Anorganische vloeimiddelen werken zeer goed maar zijn uiterst corrosief. Alleen voor grotere verbindingen toepassen en de soldeerplek naderhand goed reinigen. Gedrukte bedradingen De conductoren en de miniatuur-componenten zijn gevoelig voor temperatuur en kunnen daardoor gemakkelijk worden beschadigd. Let er daarom goed op, dat:

• de soldeerwerkzaamheden goed worden voorbereid;

• de componenten vooraf worden gemonteerd;

• de gedrukte bedrading resp de soldeerplaats tegen verschuiven wordt beveiligd;

• u uitsluitend eersteklas soldeersel met corrosievrij vloeimiddel gebruikt;

• niet teveel soldeersel wordt gebruikt;

• de soldeertijd (temperatuurbelasting) zo kort mogelijk wordt gehouden. Inbranden van hout of leer Als u plezier beleeft aan inbranden, dan is er als accessoire een speciaal voor het graveren gemaakte snijpunt. De snelle aanpassing van de werktemperatuur aan het materiaal maakt vlot werken mogelijk.

5. SERVICE EN ONDERHOUD

Reparaties mogen uitsluitend worden uitgevoerd door een elektrotechnische vakman of servicedienst! Deze apparaten zijn ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Door de machine regelmatig te reinigen en op de juiste wijze te behandelen, draagt u bij aan een hoge levensduur van uw machine.15

Reinigen Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zijn. Gebruik bij hardnekkig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc. Dergelijke stoffen beschadigen de kunststof onderdelen. Smeren De machine heeft geen extra smering nodig. Storingen Wanneer er zich een storing voordoet, bijvoorbeeld bij slijtage van een onderdeel, neem dan contact op met het onderhoudsadres op de garantiekaart. MILIEU Om transportbeschadiging te voorkomen, wordt de machine in een stevige verpakking geleverd. De verpakking is zo veel mogelijk gemaakt van recyclebaar materiaal. Maak daarom gebruik van de mogelijkheid om de verpakking te recyclen. Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een daarvoor verantwoordelijke instantie. Uitsluitend voor EG-landen Werp elektrisch gereedschap niet weg bij het huisvuil. Volgens de Europese Richtlijn 2012/19/ EU voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaal recht moet niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijke wijze worden verwerkt. GARANTIE Lees voor de garantievoorwaarden de apart bijgevoegde garantiekaart.
