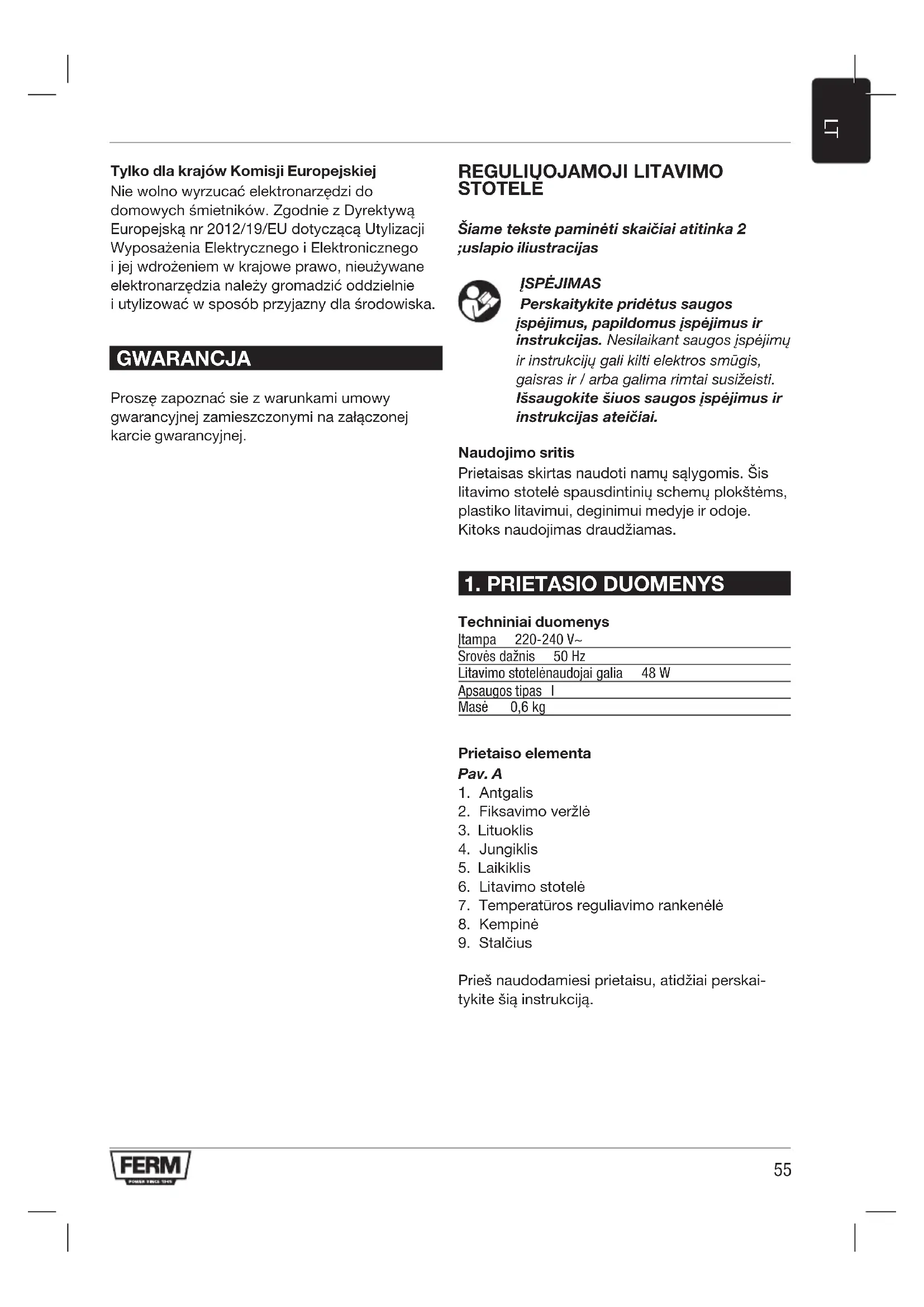

NAUDOJIMO INSTRUKCIJA SGM1013 Ferm

Šiame tekste paminėti skaičiai atitinka 2 ;uslapio ilustracijas

ISPÉJIMAS

Perskaitykite pridėtus saugos įspėjimus, papildomus įspėjimus ir instrukcijas. Nesilaikant saugos įspėjimus ir instrukcijų gali kilti elektros smūgis, gaisras ir / arba galima rimtai susižeisti. Išsaugokite šiuos saugos įspėjimus ir instrukcijas ateičiai.

Naudojimo sritis

Prietaisas skirtas naudoti namų sąlygomis. Šis litavimo stotelė spausdintinių schemų plokštėms, plastiko litavimui, deginimui medyje ir odoje. Kitoks naudojimas draudžiamas.

Itampa 220-240 V~

Srovės dažnis 50 Hz

Litavimo stotelėnaudojai galia 48 W

Apsaugos tipas I

Masė 0,6 kg

Prietaiso elementa

Pav. A

1. Antgalis
2. Fiksavimo veržlé
3. Lituoklis
4. Jungiklis
5. Laikiklis
6. Litavimo stotelè
7. Temperatūros reguliavimo rankenėlė
8. Kempiné
9. Stalčius

Prieš naudodamiesi prietaisu, atidžiai perskai-tykite šią instrukciją.

2. SAUGOS TAISYKLÈS

Instrukcijoje naudojami šie simboliai:

Remiantis atitinkamais Europos direktyvų standartais

Įspėja apie traumos, mirties ar įrankio sugadinimo pavojų, nesilaikant šios naudojimo instrukcijos.

Įspėja apie traumos, mirties ar įrankio sugadinimo pavojų, nesilaikant šios naudojimo instrukcijos.

Tučtuojau ištraukite kištuką iš rozetės ir atjunkite nuo elektros srovės, jei laidas yra pažeistas arba vyksta remonto darbai.

Specifinės saugos taisyklės

Saugus prietaiso naudojimas galimas tik jums perskaičius saugumo ir naudo-jimo instrukcijas ir jų griežtai laikantis.

Įspėjimas! Nenaudojamą lituoklj reikia jdėti j laikiklj

• Prieš vykdant bet kokius priežiūros darbus pirmiau iš lizdo išraukite kištuką.
• Maitinimo laidas ir jo kištukas turi būti tvarkingi. Visada patraukite maitinimo laidą nuo darbo vietos.
• Elektros tinklo įtampa turi atitikti nurodyta prietaiso parametru lentelėje.
• Tvirtindami antgalj visada tvirtai priveržkite veržles. Tai užtikrins gerą laidumą elektrai.
• Gerai vėdinkite darbo vietą, kad greitai pašalintumėte nepageidaujamus lydomų medžiagų garus.
• Lituoklio maitinimo laidą gali keisti tik specialistas elektrikas.
• Naudokite tik originalius gamintojo pateikiamus ar rekomenduojamus priedus.
• Nenardinkite jrenginio jokiame skystyje.
• Nenaudokite jrenginio plastikui arba skysčiams kaitinti.
• Niekada nenaudokite jrenginio lituoti elektronines grandines, kuriomis teka elektros srovė. Pasirūpinkite, kad būtų nutrauktas ruošinio maitinimas ir iškrauti kondensatoriai.

• Netinkamai naudojant galima sukelti gaisra.

• Nelieskite velenų, antgalių ir orapūtės, nes galite rimtai nusideginti. Laikykite antgalius atokiai nuo kūno, drabužių ir kitų liepsniųjų medžiagų bei nenukreipkite į juos karšto oro srovės.

• Panaudoje ir prieš padėdami į vietą, leiskite įrenginiui atvėsti.
• Padėkite įrenginį ant lygaus, stabilaus ir ugniai atsparaus darbinio paviršiaus.

Tuoj pat išjunkite prietaisą jei

• Per stipriai kibirkščiuoja angliniai kontaktai ir kolektoriuje matosi žiedo formos ugnis.
• Atsirado elektros laido kištuko, lizdo defektų ar buvo pažeistas kebelis.
  •Sugadintasjungiklis.
• Matosi dūmai ar jaučiamas svylančios izoliacijos kvapas.

Naudojamas pirmą kartą, lituoklis gali skleisti dūmų. Tai – smilkstantis tepalas, naudotas gamybos metu.

Elektros sauga

Naudodamiesi elektros prietaisais visada laikykitės jūsu šalyje galiojančių darbų saugos taisyklių. Taip sumažinsite gaisro, elektros smūgio ar traumos pavojų. Perskaitykite šias, taip pat ir pridėtas saugos taisykles. Laikykite šią instrukciją saugioje vietoje!

Visada įsitikinkite, kad elektros šaltinio įtampa atitiktų nurodytą ant prietaiso techninių duomenų lentelės.

Elektros tinklas

Naudokite tik jžemintus elektros lizdus su jžeminimo laidu, prijungtu pagal saugos taisykles.

Kabelių ir kištukų keitimas

Pakeistus kabelius ir kištukus, senuosius iš kart išmeskite. Pavojinga i rozetę kišti niekur neprijungto kabelio kištuką.

Prailgintuvų naudojimas

Naudokite tik prietaiso galingumą atitinkantį prailgintuvą. Mažiausias kabelio skersmuo turi būti 1,5 mm2. Naudodami kabelio rite, pilnai išvyniokite kabelį. Naudojamos pratybos laidai visada turi būti jžeminti.

3. IJUNGIMAS

Atsargiai! Prietaisą naudokite tik pagal paskirtj.

• Sumontuokite ant stotelės laikiklį (5) ir įdėkite į jį lituoklį (3).
• Šiek tiek sudrėkinkite kempinę [8] vandeniu iš čiaupo.
• Sumontuokite atitinkamą litavimo antgalį (1), atsižvelgdami i litavimo užduotį (žr. skirsnį toliau „Antgalio keitimas“).
• Padėkite stotelę ant šilumai atsparaus plokščio ir kieto pagrindo. Prijunkite litavimo stotelę prie elektros tinklo ir jjunkite ją jjungikliu / išjungikliu (4).
• Pasukite temperatūros reguliavimo rankenėlę (7) i pageidaujamos temperatūros padėtį (intervale nuo 160 °C iki 500 °C).
• Palaukite kol litavimo antgalis pasieks pasirinktą temperatūrą. Išbandykite antgalio temperatūrą, paliesdami jį lydmetaliu. Antgalis įkaitęs pakankamai, jei lydmetalis lengvai lydosi.
• Tvirtai prispauskite kontaktinį kaištį prie dalių, kurias ketinate lituoti, kad jas įkaitintumėte. Spauskite kaištį prie kuo didesnio dalių paviršiaus ploto. Tuomet geriausiai perduodama šiluma.
• Laikykite alavinio lydmetalio vielą saugiu atstumu, kad nenusidegintumėte pirštų. Tada jkiškite alavinio lydmetalio vielą tarp antgalio ir dalių, kurias ketinate lituoti.
• Jei dalys pakaitintos pakankamai, išlydykite alavinį lydmetalį ir leiskite jam nutekėti į vietą tarp dalių, kurias ketinate sujungti.
• Nukelkite antgalj nuo dalių, kurias jungiate, tačiau šių nepajudinkite. Palaukite, kol jungtis atvės ir sukietės (apie 10 sekundžių).
• Tinkamai sulitavus jungtį, susidaro blizgus, tarsi nupoliruotas paviršius.
• Po kiekvieno litavimo nuvalykite lituoklio antgalj kempine.
• Panaudoje jdėkite lituoklj atgal į laikiklj, stotelę išjunkite ir atjunkite nuo elektros tinklo.
• Kai lituoklis atvės, padėkite jį i sausą vietą.

Žemiau pateikime kelis blogai sulituotų jungčių pavyzdžius:

• Jei lydmetalis lašo formos, vadinasi jis buvo nepakankamai karštas.
• Jei lydmetalis dulsvas ir šiek tiek korėtas arba kristalizuotas, greičiausiai vėstant buvo pajudintos detalės.
• Jei ant dalių liko per mažai lydmetalio, vadinasi jis buvo per karštas arba nepakankamai ištirpęs.
• Jei lydmetalis geltonas arba juodas, reiškia buvo panaudota per daug litavimo pastos arba lydmetalio vielos centras lituojant perkaito.

Litavimo antgalio keitimas

Ištraukite maitinimo laido kištuka!

• Išjunkite ir atjunkite litavimo stotelę nuo elektros tinklo. Leiskite lituoklio antgaliui atvėsti iki kambario temperatūros, tada galite ji sutvarkyti.
• Atsukite fiksavimo veržlę (2). Ištraukite antgalį (1) iš lituoklio (3) ir pašalinkite oksidą, kurio galbūt susidarė ant vamzdžio. Būkite atsargūs, kad į akis nepatektų dulkių.
• Pakeiskite antgalį (1) kitu ir ranka priveržkite fiksavimo veržlės (2) mazgą prie lituoklio (3). Pernelyg nespauskite, kad nesugadintumėte.

4. NAUDOJIMO NURODYMAI

Geram litavimui

- Lituojami paviršiai turi būti švarūs. Mechaninėmis priemonėmis (švitriniu popieriumi, šepetėliu, dilde) arba cheminiais valikliais (spiritu, tirpikliu) nuvalykite oksidų sluoksnį, riebalus ir pan.

•Litavimoantgalis

• Gerai padenkite lydmetaliu
- Niekada nevalykite su dilde.
- Iš anksto dalis padengus lydmetaliu bus lengviau lituoti, užtikrinamas puikus laidumas elektrai.
- Prieš lituodami laidus juos sujunkite mechaniškai (susukite, sulenkite, pritvirtinkite kilpeles).
- Pirmiau jkaitinkite jungtj ir tik tada ant jos leiskite užutekėti išlydytam lydmetaliui.
• Lydykite kuo mažiau lydmetalio.

• Kaitinkite kuo trumpiau.
- Idealiai sulituota jungtis blizga ir yra lygi. Kraštas yra švarus ir gerai prikibęs prie detalės.

Lydmetalis

Lydmetalis iš esmės yra alavo ir švino lydinys. Žymėjimas 60/40 reiškia 60% alavo ir 40% švino derinį. Elektriniu būdu lituojamoms jungtims naudokite nerūgštiniį lydmetalį ir fliusą. Dėl informacijos apie lydmetalio tinkamumą konkrečiam darbui konsultuokitės su gamintoju.

Fliusas

Naudojant fliusą lydmetalis geriau tirpsta, o nešvarumai, tokie kaip riebalai ar metalų oksidai, lituojant išgaruoja.

• Organiniai fliusai, tokie kaip kanifolija ir dervos naudojami nerūgštinam litavimui.
• Neorganiniai fliusai labai efektyvios, bet édančios medžiagos. Jas naudokite tik stambioms jungtims lituoti, o sulitavę kruopščiai nuvalykite jungti.

Spausdintinės schemos

Laidininko takeliai ir miniatiūrinės detalės yra labai jautrios temperatūrai ir todėl gali lengvai sugesti. Atkreipkite dėmesį i šiuos punktus.

• Gerai pasiruoškite litavimui.
- Iš anksto surinkite detales.
- ltvirtinkite spausdintinę plokšte ar lituojamą jungti i spaustuvuose, kad neslydinėtu.
- Naudokite tik pirmos klasės lydmetalį su antikoroziniu fliusu.
• Nenaudokite per daug lydmetalio.
• Lituokliu kaitinkite kuo trumpiau.

Deginimas medyje ar ant odos

Jei patinka deginti, galite graviruoti pjovimo antgaliu. Greitas darbinės temperatūros nustatymas leidžia dirbti be pertraukų.

5. PRIEŽIŪRA IR EKSPLOATAĆIJA

Vykdydami variklio priežiūros darbus, jsitikinkite, kad prietaisas negauna elektros srovės.

Firmos prietaisai buvo suprojektuoti veikti ilgą laiką esant minimaliai priežiūrai. Nuolatinis geras veikimas priklauso nuo tinkamos priežiū-ros ir reguliaraus valymo.

Valymas

Reguliariai minkštu skudurėliu valykite prietaiso korpusą, geriausiai kas kart pasinaudojus. Iš ventiliacijos angų išvalykite dulkes ir nešvarumus. Jei nešvarumai nenusivalo, išvalykite minkštu skudurėliu suvilgytu muiliname vandenyje. Niekada nenaudokite tirpiklių, tokių kaip benzinas, spiritas, amoniako vanduo ir pan. Šie tirpikliai gali pažeisti plastikines dalis.

Tepimas

Prietaisui neriekia jokio papildomo tepimo.

Defektai

Atsiradus kokiam nors defektui, pvz., sudilus detalei, prašome pranešti mūsų serviso įmonei garantijoje nurodytu adresu. Šios vartojimo instrukcijos paskutiniame lape jūs rasite dealizuotą paveikslėlj, kuriame pavaizduotos užsakytinos detalės.

IŠORINĖ APLINKA

Siekiant išvengti transportavimo metu galinčių atsirasti pažeidimų, įrenginys pristatomas kietoje pakuotėje, pagrinde pagamintoje iš antriniam perdirbimui tinkamų medžiagų, todėl prašome pasinaudoti galimybe pakuotę perdirbti.

Brokuoti ir/ar bereikalingi elektriniai ar elektroniniai prietaisai surenkami tinkamuose perdirbimo punktuose.

Skirta tik EB šalims

Neišmeskite elektros įrankių į buitinių atliekų konteinerius. Remiantis Europos elektros ir elektroninės įrangos atliekų gairių direktyva 2012/19/EU ir jos realizavimu tarptautinėje teisėje, ilgiau nenaudojami elektros įrankiai turi būti surenkami atskirai ir išmetami nežalingu aplinkai būdu.

GARANTIJA

Garantijos sąlygas rasite ant atskirai pateikto garantinio talono.
