BRUKSANVISNING SGM1013 Ferm

Siffrorna i texten nedan hänvisar till bilderna på sidorna 2. VARNING Läs de medföljande säkerhetsvarning- arna, de tillkommande säkerhetsvar- ningarna och anvisningarna. Om inte säkerhetsvarningarna och anvisningarna följs kan detta orsaka elstötar, brand och/ eller allvarliga kroppsskador. Behåll säker- hetsvarningarna och anvisningarna för framtida bruk. Introduktion Det rör sig här om en apparat för hushållsändamål. Lödstation passar till att löda metall, kretskort som också har plastmaterial och för att brännmärka i trä och läder. Varje annan form av användning är utesluten.

Teksnika data Spänning 220-240 V~ Frekvens 50 Hz Förbrukad effekt lödstation 48 W Skyddsklass I Vikt 0.6 kg Produktinformation Fig. A

7. Temperaturinställningsratt

Symbolernas betydelse Uppfyller tillämpliga säkerhetsstandarder i europeiska direktiv32

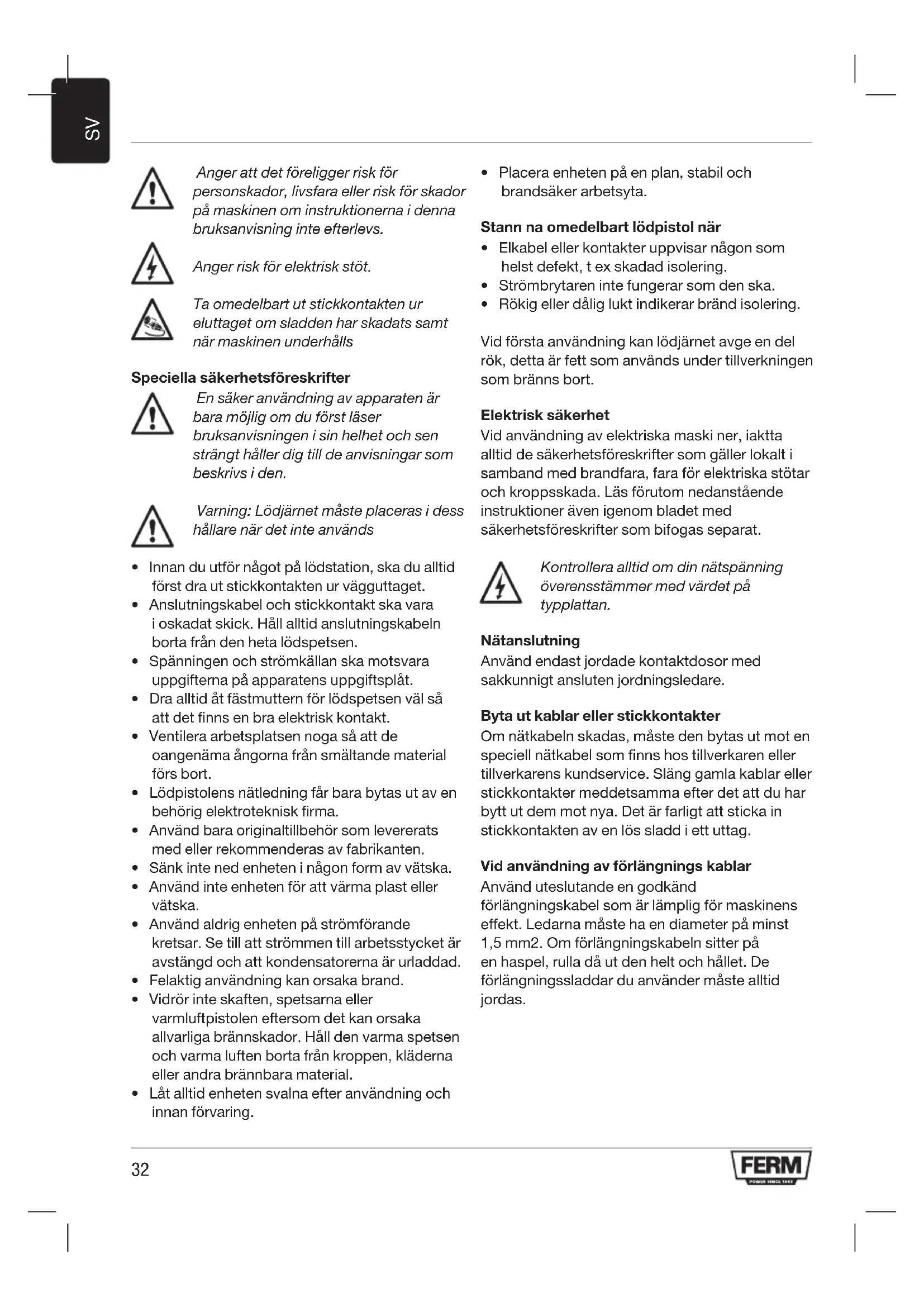

Anger att det föreligger risk för personskador, livsfara eller risk för skador på maskinen om instruktionerna i denna bruksanvisning inte efterlevs. Anger risk för elektrisk stöt. Ta omedelbart ut stickkontakten ur eluttaget om sladden har skadats samt när maskinen underhålls Speciella säkerhetsföreskrifter En säker användning av apparaten är bara möjlig om du först läser bruksanvisningen i sin helhet och sen strängt håller dig till de anvisningar som beskrivs i den. Varning: Lödjärnet måste placeras i dess hållare när det inte används

• Innan du utför något på lödstation, ska du alltid först dra ut stickkontakten ur vägguttaget.

• Anslutningskabel och stickkontakt ska vara i oskadat skick. Håll alltid anslutningskabeln borta från den heta lödspetsen.

• Spänningen och strömkällan ska motsvara uppgifterna på apparatens uppgiftsplåt.

• Dra alltid åt fästmuttern för lödspetsen väl så att det finns en bra elektrisk kontakt.

• Ventilera arbetsplatsen noga så att de oangenäma ångorna från smältande material förs bort.

• Lödpistolens nätledning får bara bytas ut av en behörig elektroteknisk firma.

• Använd bara originaltillbehör som levererats med eller rekommenderas av fabrikanten.

• Sänk inte ned enheten i någon form av vätska.

• Använd inte enheten för att värma plast eller vätska.

• Använd aldrig enheten på strömförande kretsar. Se till att strömmen till arbetsstycket är avstängd och att kondensatorerna är urladdad.

• Felaktig användning kan orsaka brand.

• Vidrör inte skaften, spetsarna eller varmluftpistolen eftersom det kan orsaka allvarliga brännskador. Håll den varma spetsen och varma luften borta från kroppen, kläderna eller andra brännbara material.

• Låt alltid enheten svalna efter användning och innan förvaring.

• Placera enheten på en plan, stabil och brandsäker arbetsyta. Stann na omedelbart lödpistol när

• Elkabel eller kontakter uppvisar någon som helst defekt, t ex skadad isolering.

• Strömbrytaren inte fungerar som den ska.

• Rökig eller dålig lukt indikerar bränd isolering. Vid första användning kan lödjärnet avge en del rök, detta är fett som används under tillverkningen som bränns bort. Elektrisk säkerhet Vid användning av elektriska maski ner, iaktta alltid de säkerhetsföreskrifter som gäller lokalt i samband med brandfara, fara för elektriska stötar och kroppsskada. Läs förutom nedanstående instruktioner även igenom bladet med säkerhetsföreskrifter som bifogas separat. Kontrollera alltid om din nätspänning överensstämmer med värdet på typplattan. Nätanslutning Använd endast jordade kontaktdosor med sakkunnigt ansluten jordningsledare. Byta ut kablar eller stickkontakter Om nätkabeln skadas, måste den bytas ut mot en speciell nätkabel som finns hos tillverkaren eller tillverkarens kundservice. Släng gamla kablar eller stickkontakter meddetsamma efter det att du har bytt ut dem mot nya. Det är farligt att sticka in stickkontakten av en lös sladd i ett uttag. Vid användning av förlängnings kablar Använd uteslutande en godkänd förlängningskabel som är lämplig för maskinens effekt. Ledarna måste ha en diameter på minst 1,5 mm2. Om förlängningskabeln sitter på en haspel, rulla då ut den helt och hållet. De förlängningssladdar du använder måste alltid jordas.33

Använd den här apparaten bara för verksamheter som tillåts inom användningsområdet.

• Montera järnhållaren (5) på stationen och placera lödjärnet (3) i dess hållare.

• Fukta svampen [8] lätt med lite kranvatten.

• Montera lämplig lödspets (1) enligt lödjobbet (se nedan Byta spetsen).

• Placera stationen på en värmebeständig, plan och fast yta. Anslut lödstationen till elnätet och slå på en strömbrytaren (4).

• Vrid på temperaturinställningsratten (7) till önskad temperaturinställning (från 160 °C till 500 °C)

• Vänta tills lödspetsen har uppnått vald temperatur. Testa spetstemperaturen genom att vidröra den med lödmetall. Spetsen är tillräckligt het när lödmetallen smälter enkelt.

• Tryck spetspinnen mot delarna som skall lödas så att dessa blir uppvärmda. Se till att pinnen trycks mot den största möjliga ytområdet på delarna. Uppvärmningen är då som bäst.

• Håll i tennlödtråden på ett säkert avstånd så att du inte bränner dina fingrar. Placera sedan tenntråden mellan spetsen och delarna som skall lödas.

• Om delarna har värmts tillräckligt, smält tennlödtråden och för in den i mellanrummet mellan delarna som skall sammanfogas.

• Ta bort pinnen från den delar som har sammanfogats men utan att ta bort dessa och vänta tills sammanfogningen har svalnat och sitter fast (ungefär 10 sekunder).

• Om lödningen sammanfogats bra får du en polerad och skinande yta.

• Rengör lödspetsen på svampen efter varje lödning.

• Sätt tillbaka lödjärnet i dess hållare, stäng av och koppla bort från elnätet efter användningen.

• Låt lödjärnet svalna, förvara på en torr plats. Varning: Det här verktyget måste placeras i sitt stativ när det inte används. Här följer nu några exempel på dåliga lödfogar:

• Är tennet droppformigt, var lödmedlet för kallt.

• Är tennet matt eller lätt poröst eller kristallaktigt, har delarna förmodligen under avsvalningen kommit i rörelse.

• Blir det för lite tenn kvar på fogen, var lödningen för varm eller så har du smält för lite tenn.

• Är tennet gult/svart, betyder det att det innehöll för mycket lödfett, respektive att lödtrådens syrakärna blev överhettad när den rann över lödningen. Detta bör du framför allt undvika vid lödning av elektroniska kretsar, därför att de flesta syrafettämnen är frätande och därmed förkortas hållbarheten hos den elektriska ledningen. Byte av lödspets Dra ut stickkontakten ur vägguttaget!

• Stäng av lödstationen och koppla bort en från elnätet. Låt lödjärnet och spetsen svalna till rumstemperatur innan de hanteras.

• Skruva bort fästmuttern (2). Dra ut spetsen (1) från lödjärnet (3) och ta bort all oxid som kan ha formats på cylindern. Var försiktig så att du inte får damm i ögonen.

• Byt spetsen (1) till en annan spets och skruva fast fästmutterns (2) montage på järnet (3) med handkraft. Använd inte onödigt högt tryck för att undvika skador.

För att kunna löda bra

• Den yta som ska lödas bör vara metalliknande. Oxidering, fett, isolering etc. ska tas bort mekaniskt (med sandpapper, borste, fil el.likn.), respektive genom kemisk rengöring (med t.ex. blåsprit el.likn.).

• förtennas noga med lödtenn

• bearbetas aldrig med en fil

• För-förtenning av de delar som ska lödas gör lödningen enklare och säkerställer en utmärkt elektrisk kontakt.

• Trådar som ska lödas, förbinds först mekaniskt (vrids om varandra, hakas ihop, med en ögla el.likn.).34

• Värm först upp stället som ska lödas. Smält sen tennet ovanför och låt det flyta ut.

• Använd så lite lödmedel som möjligt.

• Behåll värmebelastningen (lödningstid) så kort som möjligt.

• En bra lödningsfog är glänsande och glatt. Kanten visar upp en ren, vidhäftande övergång till metallen. Lödtenn - lödmedel Lödtenn är egentligen en legering av tenn och bly. Indikationen 60/40 anger 60 % tenn och en blyhalt på 40 %. Använd för elektriska lödfogar enbart syrafritt lödmedel med vätsketillsats. Tillverkare av lödmedel lämnar information om dem för särskilda ändamål. Lödvätska Genom lödvätskan förbättras lödmedlets smältning och samtidigt löses orena ämnen som fetter och metalloxider upp och dunstar vid lödningen.

• Organisk lödvätska som kolofonium och hartser för syrafri lödning.

• Ej organisk lödvätska fungerar mycket bra men är mycket frätande. Används bara för större fogar som ska rengöras väl efteråt. Kretskort Konduktorer och miniatyrkomponenter är känsliga för temperatur och kan alltså lätt bli skadade. Var därför noga med:

• att lödningsverksamheter är väl förberedda

• att komponenterna är monterade i förväg

• att kretskortet resp. lödningsstället är väl fixerat så att inte något kan förflytta sig

• att du bara använder förstklassigt lödmedel med lödvätska som inte är frätande

• att inte alltför mycket lödmedel används

• att lödningstiden (temperaturbelastning) blir så kort som möjligt. Bearbetning av plastmaterial Plastmaterial som t.ex. till många hushållsartiklar, golvbeläggning och leksaker kan bearbetas med lödpistolen, så att de repareras eller blir skilda åt. Skärspetsens form passar synnerligen väl till detta. Brännmärkning i trä eller läder Om du tycker om brännmärkning kan du använda vårt tillbehör med en skärspets som speciellt används vid gravering. Den snabba överföringen av arbetstemperaturen till arbetsmaterialet gör det möjligt att arbeta snabbt.

5. SERVICE & UNDERHÅLL

Reparationer får enbart utföras av en elektroteknisk yrkesman eller på vår serviceadress! Maskiner har konstruerats för att under lång tid fungera problemfritt med ett minimalt underhåll. Genom att regelbundet rengöra maskinen och hantera den på rätt sätt bidrar du till en lång livslängd för din maskin. Rengöring Rengör maskinhöljet regelbundet med en mjuk duk, företrädesvis efter varje användning. Tillse att ventilationsspringorna är fria från damm och smuts. Använd en mjuk duk fuktad med tvålvatten vid svår smuts. Använd inga lösningsmedel som bensin, alkohol, ammoniak etc. Sådana ämnen skadar plastdelarna. Smörjning Maskinen behöver ingen extra smörjning. Fel Kontakta servicestället som anges på garantibeviset om ett fel uppstår, t.ex. på grund av en del som är nedsliten. DRIFTSTÖRNINGAR För att undvika transportskador levereras maskinen i en så stadig förpackning som möjligt. Förpackningen har så långt det är möjligt tillverkats av återvinningsbart material. Ta därför tillvara möjligheten att återvinna förpackningen. Skadade och/eller kasserade elektriska och elektroniska apparater ska lämnas in enligt gällande miljöregler.35

Endast för EU-länder Släng inte elverktyg i hushållsavfallet. Enligt det europeiska WEEE-direktivet 2012/19/EU för avfall från elektrisk och elektronisk utrustning och dess tillämpning nationellt ska elverktyg som inte längre kan användas samlas in separat och kasseras på ett miljövänligt sätt. GARANTI Garantivillkoren framgår av det separat bifogade garantikortet.
