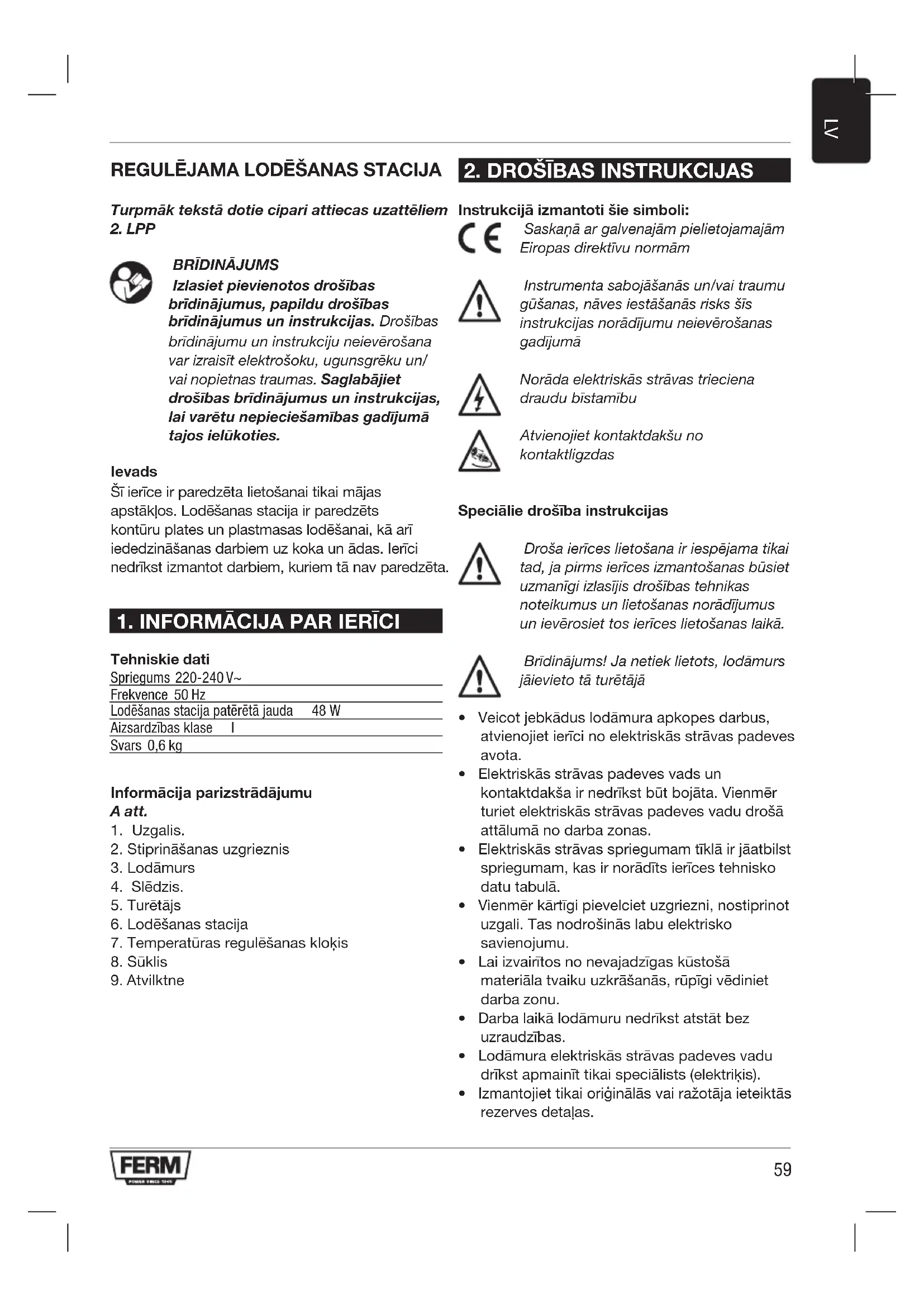

LIETOŠANAS INSTRUKCIJA SGM1013 Ferm

Turpmāk tekstā dotie cipari attiecas uzattēliem

Izlasiet pievienotos drošības brīdinājumus, papildu drošības brīdinājumus un instrukcijas. Drošības brīdinājumu un instrukciju neievērošana var izraisīt elektrošoku, ugunsgrēku un/ vai nopietnas traumas. Saglabājiet drošības brīdinājumus un instrukcijas, lai varētu nepieciešamības gadījumā tajos ielūkoties. Ievads Šī ierīce ir paredzēta lietošanai tikai mājas apstākļos. Lodēšanas stacija ir paredzēts kontūru plates un plastmasas lodēšanai, kā arī iededzināšanas darbiem uz koka un ādas. Ierīci nedrīkst izmantot darbiem, kuriem tā nav paredzēta.

1. INFORMĀCIJA PAR IERĪCI

Tehniskie dati Spriegums 220-240 V~ Frekvence 50 Hz Lodēšanasstacijapatērētājauda 48W Aizsardzībasklase I Svars 0,6 kg Informācija parizstrādājumu A att.

2. Stiprināšanas uzgrieznis

6. Lodēšanas stacija

7. Temperatūras regulēšanas kloķis

Instrukcijā izmantoti šie simboli: Saskaņā ar galvenajām pielietojamajām Eiropas direktīvu normām Instrumenta sabojāšanās un/vai traumu gūšanas, nāves iestāšanās risks šīs instrukcijas norādījumu neievērošanas gadījumā Norāda elektriskās strāvas trieciena draudu bīstamību Atvienojiet kontaktdakšu no kontaktligzdas Speciālie drošība instrukcijas Droša ierīces lietošana ir iespējama tikai tad, ja pirms ierīces izmantošanas būsiet uzmanīgi izlasījis drošības tehnikas noteikumus un lietošanas norādījumus un ievērosiet tos ierīces lietošanas laikā. Brīdinājums! Ja netiek lietots, lodāmurs jāievieto tā turētājā

• Veicot jebkādus lodāmura apkopes darbus, atvienojiet ierīci no elektriskās strāvas padeves avota.

• Elektriskās strāvas padeves vads un kontaktdakša ir nedrīkst būt bojāta. Vienmēr turiet elektriskās strāvas padeves vadu drošā attālumā no darba zonas.

• Elektriskās strāvas spriegumam tīklā ir jāatbilst spriegumam, kas ir norādīts ierīces tehnisko datu tabulā.

• Vienmēr kārtīgi pievelciet uzgriezni, nostiprinot uzgali. Tas nodrošinās labu elektrisko savienojumu.

• Lai izvairītos no nevajadzīgas kūstošā materiāla tvaiku uzkrāšanās, rūpīgi vēdiniet darba zonu.

• Darba laikā lodāmuru nedrīkst atstāt bez uzraudzības.

• Lodāmura elektriskās strāvas padeves vadu drīkst apmainīt tikai speciālists (elektriķis).

• Izmantojiet tikai oriģinālās vai ražotāja ieteiktās rezerves detaļas.60

• Neiegremdējiet ierīci nekāda veida šķidrumos.

• Nelietojiet ierīci, lai sildītu plastmasu vai šķidrumus.

• Nekad nepielietojiet ierīci zem sprieguma esošām elektroniskām shēmām. Pārliecinieties, ka strāvas padeve darba detaļai ir atslēgta un kondensatori ir izlādēti.

• Nepareiza lietošana var izraisīt ugunsgrēku.

• Nepieskarieties vārpstām, uzgaļiem vai karstā gaisa pistolei, jo tā var izraisīt nopietnus apdegumus. Turiet uzgaļus un karstā gaisa garaiņus attālu no ķermeņa, apģērba vai cita viegli uzliesmojoša materiāla.

• Pēc lietošanas un pirms uzglabāšanas vienmēr ļaujiet ierīcei atdzist.

• Novietojiet ierīci uz līdzenas, stabilas un ugunsizturīgas darba virsmas. Nekavējoties izslēdziet ierīci, ja

• Pārāk stipri dzirksteļo oglīšu kontakti un kolektorā ir redzama gredzenveida formas uguns.

• Ir parādījies elektrības vada kontaktdakšas, kontaktligzdas defekts vai ir bojāts kabelis.

• Redzami dūmi vai jūtama gruzdoša izolācijas materiāla smaku. Pirmajā lietošanas laikā no lodāmura var nedaudz izdalīties dūmi, tie ir ražošanā izmantoto smērvielu sadegšanas produkti. Elektrības drošība Lai samazinātu ugunsgrēka izcelšanās, elektriskās strāvas trieciena un individuālās traumas risku, lietojot elektriskās mašīnas, ievērojiet jūsu valstī pielietojamos drošības noteikumus. Izlasiet zemāk dotās drošības instrukcijas, kā arī pievienotās drošības instrukcijas. Glabājiet šīs Vienmēr pārbaudiet, vai elektriskā tīkla parametri vietā, kur tiek pieslēgta iekārta, sakrīt ar parametriem uz iekārtas datu plāksnītes. Pievienošana barošanai Izmantojiet tikai sazemētas kontaktligzdas, kurām zemējuma vads pievienots atbilstoši noteikumiem. Kabeļu vai kontaktdakšu nomaiņa Pēc kabeļu vai kontaktdakšu nomaiņas, vecie kabeļi un kontaktdakšas nekavējoties jāutilizē. Atsevišķa kabeļa pievienošana elektriskajam tīklam ir bīstama. Kabeļu pagarinājumu izmantošana Jālieto tikai sertificēti kabeļu pagarinātāji, kuru parametri ir piemēroti iekārtas jaudai. Dzīslu diametram jābūt vismaz 1,5 mm2. Ja kabeļa pagarinājums ir uztīts uz spoles, tam jābūt pilnībā izritinātam. Izmantojamie pagarinātāji vienmēr ir jāieraksta zemē.

Uzmanību! Izmantojiet ierīci tikai tiem darbiem, kuriem tā ir paredzēta!

• Uzmontējiet lodāmura turētāju (5) uz stacijas un novietojiet lodāmuru (3) tā turētājā.

• Nedaudz samitriniet sūkli [8] ar nelielu daudzumu krāna ūdens.

• Uzmontējiet attiecīgo lodēšanas uzgali (1), kas atbilst lodēšanas darbam (skatiet tālāk Uzgaļa nomainīšana).

• Novietojiet staciju uz karstumizturīgas, līdzenas un cietas virsmas. Pievienojiet lodēšanas staciju elektrotīklam un ieslēdziet to, izmantojot ieslēgšanas-izslēgšanas slēdzi (4).

• Pagrieziet temperatūras regulēšanas kloķi (7) uz vēlamo temperatūras iestatījumu (diapazonā no 160 °C līdz 500 °C)

• Nogaidiet līdz lodēšanas uzgalis ir sasniedzis izvēlēto temperatūru. Pārbaudiet uzgaļa temperatūru, pieskaroties tam ar lodalvu. Uzgalis ir pietiekami karsts, ja lodalva viegli kūst.

• Piespiediet tapveida uzgali stingri pie lodējamām detaļām tā, lai tās tiktu karsētas. Nodrošiniet, ka uzgalis ir piespiests pie iespējami lielāka detaļu virsmas laukuma. Šādā gadījumā siltuma pārnese ir vislielākā.

• Turiet alvas lodēšanas stiepli drošā attālumā, lai jūs neapdedzinātu savus pirkstus. Pēc tam ievietojiet alvas lodēšanas stiepli starp uzgali un lodējamām detaļām.

• Ja daļas ir pietiekami uzkarsētas, izkausējiet lodalvu un ļaujiet tai izplūst telpā starp salodējamām detaļām.61

• Noņemiet uzgali no kopā salodējamām detaļām, bet tās neizkustinot, un nogaidiet, līdz savienojums ir atdzisis un sacietējis (aptuveni 10 sekundes).

• Ja savienojums ir labi salodēts, tad iegūsiet pulētu, spīdīgu virsmu.

• Pēc katras lodēšanas reizes notīriet lodēšanas uzgali uz sūkļa.

• Pēc lietošanas novietojiet lodāmuru atpakaļ turētājā, izslēdziet un atvienojiet to no elektrotīkla.

• Ļaujiet lodāmuram atdzist, uzglabājiet to sausā vietā. Brīdinājums: Šo ierīci jānovieto uz tai paredzētās novietnes, kad tā netiek izmantota. Turpmāk ir minēti daži nepareiza salodējuma piemēri:

• ja lodēšanas uzgalis ir pārklāts ar pilieniem, lodēšanas alva ir pārlieku auksta;

• ja lodēšanas uzgalis ir matēts un it kā porains vai kristālisks, iespējams, daļas ir tikušas pārvietotas atdzesēšanas laikā; uz savienojuma ir bijis uzklāts par maz lodēšanas alvas, savienojums ir bijis pārlieku silts, vai alva nav bijusi pietiekami izkausēta.

• Ja lodēšanas alva ir dzeltena vai melna, tas nozīmē, ka ir ticis izmantots par daudz lodēšanas pastas vai arī lodāmura stieples iekšējais serdenis lodēšanas laikā ir pārkarsis.

• Jums ir jāizvairās no šiem gadījumiem, jo var rasties īssavienojums, jo skābes pastas ir korozīvas un samazina elektriskā aprīkojuma kalpošanas laiku. Lodēšanas uzgaļa nomaiņa Atvienojiet ierīci no elektriskās strāvas padeves!

• Izslēdziet lodēšanas staciju un atvienojiet to no elektrotīkla. Pirms rīkoties ar lodāmuru, ļaujiet tam un uzgalim atdzist līdz istabas temperatūrai.

• Atskrūvējiet stiprinājuma uzgriezni (2). Izvelciet uzgali (1) no lodāmura (3) un noņemiet oksīda slāni, kas var būt izveidojies uz cilindriskās virsmas. Esi uzmanīgi, lai nepieļautu putekļu nokļūšanu acīs.

• Nomainiet uzgali (1) ar citu uzgali un uzskrūvējiet stiprinājuma uzgriežņa (2) mezglu uz lodāmura (3), pievilkšanai izmantojot tikai rokas spēku. Lai izvairītos no bojājumiem, nepielietojiet pārmērīgu spēku.

Lai lodējums iznāktu ideāls

• salodētajam savienojumam ir jābūt gludam un tīram. Mehāniski (ar abrazīvu papīru, suku, vīli) vai ar ķīmiskiem tīrītājiem (spirtu, šķīdinātāju) notīriet rūsu, smērvielas u.tml.

• Lodēšanas uzgalim ir nepieciešams labs platējums.

• Nekad nestrādājiet uz tā ar vīli.

• To daļu ievietošana, kurām ir jābūt uz uzgaļa, padara lodēšanu vieglāku un nodrošina ideālu elektrisko kontaktu.

• Pārliecinieties, ka vadi pirms lodēšanas ir mehāniski savienoti (savienoti savā starpā, atrodas savās vietās, pievienotas apaļas cilpas).

• Vispirms uzkarsējiet lodēšanas savienojumu, pēc tam kausējiet alvu virs lodēšanas savienojuma un ļaujiet tai izplūst.

• Kausējiet tik maz alvas, cik vien iespējams.

• Lodēšanas laikam ir jābūt pēc iespējas īsākam.

• Ideāls salodējums ir spīdīgs un gluds. Malas ir tīras un pieguļ metālam. Lodēšanas uzgalis – alva Lodēšanas uzgalis ir alvas un svina sakausējums. Sadalījums 60/ 40 nozīmē 60% alvas un 40% svina. Elektriski lodējamiem savienojumiem izmantojiet tikai bezskābes lodēšanas un kausēšanas līdzekļus. Konsultējieties ar ražotāju par specifiskiem darbiem nepieciešamiem speciāliem lodēšanas līdzekļiem. Kausēšanas līdzekļi Lodēšanas alvas kušanu nodrošina kausēšanas līdzekļi, turklāt tai pašā laikā tiek iznīcināti piejaukumi, piemēram, tauki vai metāla oksīds, kas izgaro lodēšanas laikā. Kausēšanas līdzekļi.62

• organiskie kausēšanas līdzekļi, piemēram, colophonium un mastika bezskābes lodēšanai.

• neorganiskie kausēšanas līdzekļi - ļoti efektīvi, taču korozīvi. Izmantojiet tikai lielākiem lodējumiem un pēc tam notīriet salodēto savienojumu. Vadītājslēgumi Slokšņu vadītāji un miniatūras komponentu daļas ir ļoti jutīgas pret temperatūru un tāpēc var tikt viegli bojātas. Pievērsiet uzmanību šim:

• kārtīgi sagatavojiet lodēšanas darba virsmu.

• sagatavojiet komponenta daļas.

• nodrošiniet, lai vadītājslēguma virsma vai lodēšanas savienojums neizkustētos.

• izmantojiet tikai augstas kvalitātes alvu ar antikorozīvu kausēšanas līdzekli.

• neklājiet jebkādu papildu lodēšanas alvu.

• lodēšanas laikam (karsēšanai) ir jābūt pēc iespējas īsam. Iededzināšanas darbi kokā un uz ādas Ja Jūs aizraujaties ar iededzināšanas darbiem, tad profila punkts piedāvā speciālus piederumus, kas paredzēti šāda veida gravēšanai. Strauja darba materiāla temperatūras regulēšana ļauj darboties bez traucējumiem.

5. SERVISA UN TEHNISKĀ

APKOPE Ierīces remontdarbus drīkst veikt tikai kvalificēts speciālists (elektriķis) speciālā servisa centrā! Kompānijas iekārtas ir paredzētas drošai, ilgstošai lietošanai ar minimāliem apkopes izdevumiem. Veiksmīga instrumenta ekspluatācija ir atkarīga no pienācīgas apkopes un regulāras tīrīšanas. Tīrīšana Instrumenta korpusu regulāri slaukiet ar mīkstu lupatiņu, vēlams, pēc katras lietošanas reizes. Ventilācijas atveres jāuztur tīrībā. Noturīgu netīrumu noņemšanai izmantojiet mīkstu, ziepju šķīdumā samitrinātu lupatiņu. Nekad nelietojiet tādus šķīdinātājus kā benzīns, spirts, amonjaka šķīdums u.tml. Šie šķīdinātāji var sabojāt plastikāta detaļas. Eļļošana Instrumentam papildu eļļošana nav nepieciešama. Defektai Atsiradus kokiam nors defektui, pvz., sudilus detalei, prašome pranešti mūsų serviso įmonei garantijoje nurodytu adresu.

Siekiant išvengti transportavimo metu galinčių atsirasti pažeidimų, įrenginys pristatomas kietoje pakuotėje, pagrinde pagamintoje iš antriniam perdirbimui tinkamų medžiagų, todėl prašome pasinaudoti galimybe pakuotę perdirbti. Bojātu un/vai brāķētu elektrisko vai elektronisko aparātu ir jānogādā atbilstošās otrreizējās pārstrādes vietās Tikai EK valstīm Neatbrīvojieties no elektriskiem instrumentiem, izmetot tos mājturības atkritumos. Saskaņā ar Eiropas direktīvu 2012/19/EU par elektrisko un elektronisko iekārtu atkritumiem un tās piemērošanu nacionālajās tiesībās, elektriskos instrumentus, kuri vairs nav izmantojami, ir jāsavāc atsevišķi un no tiem jāatbrīvojas videi draudzīgā veidā. GARANTIJA Garantijas nosacījumi ir izklāstīti atsevišķā, pievienotā garantijas talonā.63
