MANUAL DE USUARIO SGM1013 Ferm

ESTACIÓN DE SOLDADURA

AJUSTABLE Los números que se indican en el siguiente texto hacen referencia a las figuras contenidas en las páginas 2 ADVERTENCIA Lea las advertencias de seguridad, las advertencias de seguridad adicionales y las instrucciones adjuntas. De no respetarse las advertencias de seguridad y las instrucciones, podrían producirse descargas eléctricas, incendios y/o lesiones graves. Conserve las advertencias de seguridad y las instrucciones para su posterior consulta. Introducción Se trata de un aparato para uso doméstico. Esta estación de soldadura es apta para soldar en circuitos impresos de material plástico y para trabajos de soplete con madera y cuero. Se excluye expresamente cualquier otra utilización.

Características técnicas Voltaje 220-240 V~ Frecuencia 50 Hz Potencia absorbida estación de soldadura 48 W Clase de protección I Peso 0,6 kg Partes del producto Fig. A

1. Cabeza del soldador

2. Tuerca de fijación

6. Estación de soldadura

7. Botón de ajuste de temperatura

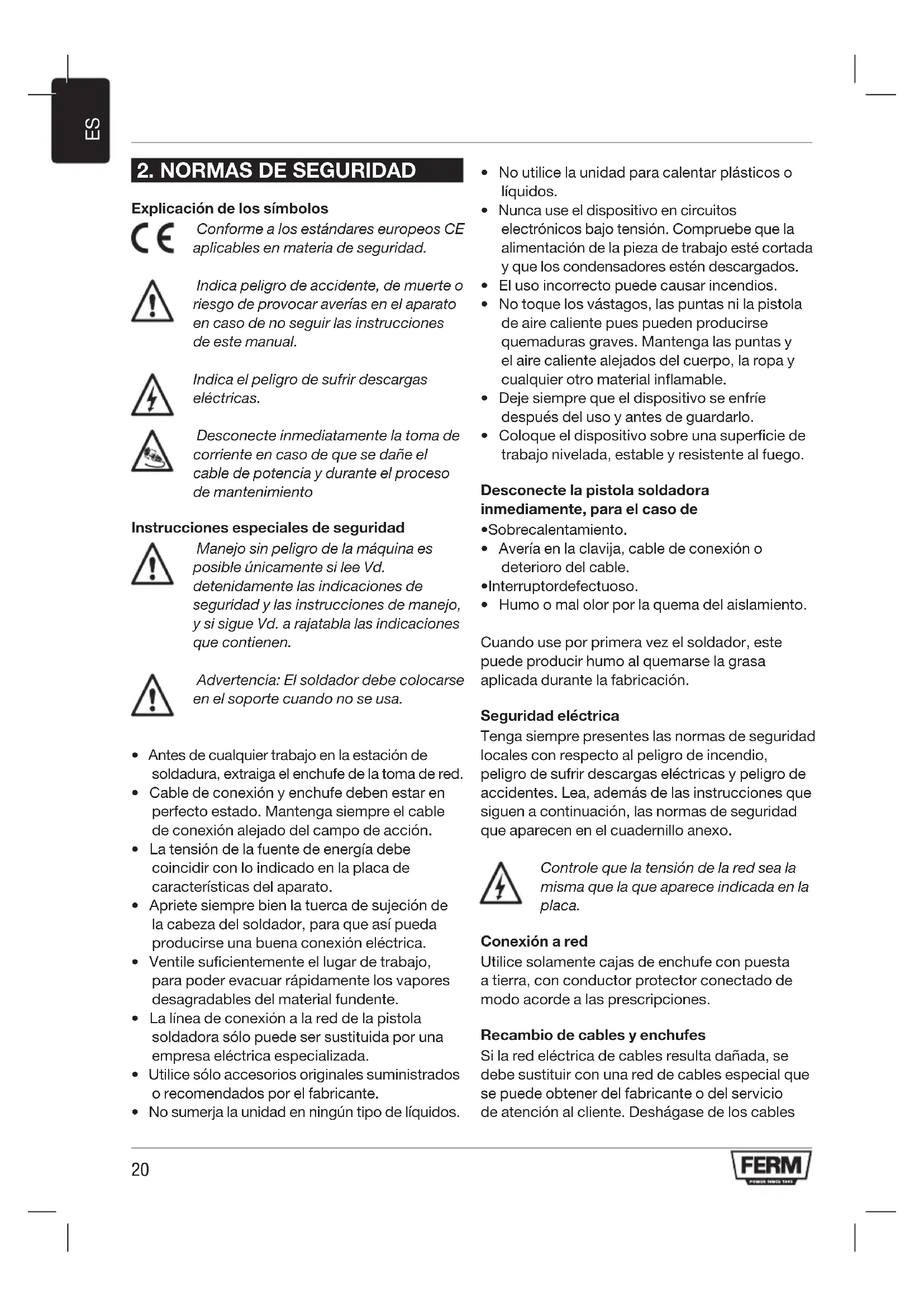

Explicación de los símbolos Conforme a los estándares europeos CE aplicables en materia de seguridad. Indica peligro de accidente, de muerte o riesgo de provocar averías en el aparato en caso de no seguir las instrucciones de este manual. Indica el peligro de sufrir descargas eléctricas. Desconecte inmediatamente la toma de corriente en caso de que se dañe el cable de potencia y durante el proceso de mantenimiento Instrucciones especiales de seguridad Manejo sin peligro de la máquina es posible únicamente si lee Vd. detenidamente las indicaciones de seguridad y las instrucciones de manejo, y si sigue Vd. a rajatabla las indicaciones que contienen. Advertencia: El soldador debe colocarse en el soporte cuando no se usa.

• Antes de cualquier trabajo en la estación de soldadura, extraiga el enchufe de la toma de red.

• Cable de conexión y enchufe deben estar en perfecto estado. Mantenga siempre el cable de conexión alejado del campo de acción.

• La tensión de la fuente de energía debe coincidir con lo indicado en la placa de características del aparato.

• Apriete siempre bien la tuerca de sujeción de la cabeza del soldador, para que así pueda producirse una buena conexión eléctrica.

• Ventile suficientemente el lugar de trabajo, para poder evacuar rápidamente los vapores desagradables del material fundente.

• La línea de conexión a la red de la pistola soldadora sólo puede ser sustituida por una empresa eléctrica especializada.

• Utilice sólo accesorios originales suministrados o recomendados por el fabricante.

• No sumerja la unidad en ningún tipo de líquidos.

• No utilice la unidad para calentar plásticos o líquidos.

• Nunca use el dispositivo en circuitos electrónicos bajo tensión. Compruebe que la alimentación de la pieza de trabajo esté cortada y que los condensadores estén descargados.

• El uso incorrecto puede causar incendios.

• No toque los vástagos, las puntas ni la pistola de aire caliente pues pueden producirse quemaduras graves. Mantenga las puntas y el aire caliente alejados del cuerpo, la ropa y cualquier otro material inflamable.

• Deje siempre que el dispositivo se enfríe después del uso y antes de guardarlo.

• Coloque el dispositivo sobre una superficie de trabajo nivelada, estable y resistente al fuego. Desconecte la pistola soldadora inmediamente, para el caso de

• Avería en la clavija, cable de conexión o deterioro del cable.

• Interruptor defectuoso.

• Humo o mal olor por la quema del aislamiento. Cuando use por primera vez el soldador, este puede producir humo al quemarse la grasa aplicada durante la fabricación. Seguridad eléctrica Tenga siempre presentes las normas de seguridad locales con respecto al peligro de incendio, peligro de sufrir descargas eléctricas y peligro de accidentes. Lea, además de las instrucciones que siguen a continuación, las normas de seguridad que aparecen en el cuadernillo anexo. Controle que la tensión de la red sea la misma que la que aparece indicada en la placa. Conexión a red Utilice solamente cajas de enchufe con puesta a tierra, con conductor protector conectado de modo acorde a las prescripciones. Recambio de cables y enchufes Si la red eléctrica de cables resulta dañada, se debe sustituir con una red de cables especial que se puede obtener del fabricante o del servicio de atención al cliente. Deshágase de los cables21

o clavijas antiguos inmediatamente después de sustituirlos por los nuevos. Es peligroso conectar a un enchufe la clavija de un cable suelto. Uso de cables de extensión Utilice siempre cables de extensión autorizados que sean aptos para la potencia del aparato. Los hilos deben tener un diámetro de 1,5 mm2. Cuando el cable de extensión esté en un carrete, desenrolle el cable completamente. Los cables de extensión que utilice deben estar siempre conectados a tierra.

3. PUESTA EN SERVICIO

Plee este aparato sólo para los trabajos delimitados dentro del ámbito de aplicación.

• Monte el soporte del soldador (5) en la estación y coloque el soldador (3) en el soporte.

• Humedezca ligeramente la esponja [8] con agua del grifo.

• Monte la punta de soldar (1) apropiada según el tipo de trabajo de soldadura (Véase abajo Cambiar la punta).

• Coloque la estación sobre una superficie resistente al calor, plana y sólida. Conecte la estación de soldadura a la red eléctrica y enciéndalo con el interruptor de encendido- apagado (4).

• Gire el botón de ajuste de temperatura (7) hacia el ajuste de temperatura que desee (comprendido entre 160 °C y 500 °C).

• Espere hasta que la punta de soldar alcance la temperatura seleccionada. Pruebe la temperatura de la punta tocando con ella el producto de soldar. La punta está suficientemente caliente cuando el producto de soldar se derrite fácilmente.

• Apriete la punta con fuerza contra las piezas que debe soldar para que estas se calienten. Compruebe que la punta quede apoyada contra la zona más grande posible de las piezas. De esta forma se transmite mejor el calor.

• Mantenga el hilo de estaño de soldar a distancia de seguridad para no quemarse los dedos. Después pase el hilo de estaño de soldar entre la punta y las piezas que debe soldar.

• Si las partes están suficientemente calientes, derrita el estaño de soldar y páselo en el espacio entre las piezas que vaya a unir.

• Extraiga el estaño de soldar de las piezas que debe unir, pero sin moverlas y espere a que la junta se enfríe y se fije (aprox. 10 segundos).

• Si la junta se ha soldado bien, obtendrá una superficie pulida y brillante.

• Limpie la punta de soldar en la esponja después de cada soldadura.

• Vuelva a colocar el soldador en el soporte, apáguelo y desenchúfelo de la red de suministro después del uso.

• Deje que el soldador se enfríe y guárdelo en un lugar seco. Advertencia: apoye la herramienta en su soporte cuando no esté en uso. A continuación damos algunos ejemplos de malas uniones soldadas:

• Si el estaño forma gotas, el cuajo estaba demasiado frío;

• Si el estaño presenta un aspecto mate y ligeramente poroso o cristalino, probablemente las piezas se movieron durante el enfriamiento;

• Si ha quedado demasiado poco estaño en la unión, la soldadura estaba demasiado caliente o el estaño no se fundió lo suficiente;

• Si el estaño está amarillo/negro, significa que se utilizó demasiada pasta para soldar, o que el núcleo ácido del alambre de aportación llegó sobrecalentado a la soldadura. Esto deberá Vd. evitarlo sobre todo en circuitos electrónicos, pues la mayoría de las grasas ácidas son corrosivas y limitan la consistencia de las conducciones electrónicas. Sustitución de la cabeza del soldador ¡Extraiga el enchufe de la toma de red!

• Apague la estación de soldadura y desconéctela de la red de suministro. Deje que el soldador y la punta se enfríen hasta alcanzar la temperatura ambiente antes de manipularlos.

• Desatornille la tuerca de fijación (2). Saque la punta (1) del soldador (3) y extraiga el óxido que pudiera haberse formado en el tubo. Tenga cuidado de que no le entre polvo en los ojos.22

• Sustituya la punta (1) con otra punta y enrosque el conjunto de la tuerca de fijación (2) en el soldador (3) usando solo la presión de las manos para apretar. No aplique una presión excesiva, para evitar daños.

4. INDICACIONES PARA EL

TRABAJO Para una buena soldadura

• El punto de soldadura debe estar metálicamente limpio. Elimine óxido, grasa, aislamientos, etc. por medios mecánicos (papel de lija, cepillos, pieles) o químicos (alcohol, fundentes).

• La cabeza del soldador

• estáñela bien con estaño de soldar

• nunca la manipule con una piel

• El preestañado de las partes a estañar facilita la soldadura y asegura un perfecto contacto eléctrico.

• Una mecánicamente los alambres antes de soldar (cableado, enganche, ojal redondo).

• Caliente primero el lugar de la soldadura, a continuación funda el estaño sobre ese lugar y deje que fluya introduciéndose.

• Si es posible, aplique poca soldadura.

• Mantenga la carga térmica (tiempo de soldadura) el menor tiempo posible.

• Un lugar perfecto para soldar es brillante y liso. El borde muestra una transición al metal limpia y adherente. Estaño para soldar – soldadura El estaño para soldar es básicamente una aleación de estaño y plomo. La designación 60/40 indica un 60% de estaño con un 40% de plomo. Para uniones soldadas eléctricas, utilice únicamente soldadura exenta de ácido con adición de fundente. Acerca de soldaduras especiales para trabajos específicos, los fabricantes de soldadura le proporcionarán información. Fundente Por medio del fundente se mejora la fundición de la soldadura. Al mismo tiempo se disuelven, evaporándose en el proceso de soldadura, las impurezas como grasas y óxidos metálicos.

• Fundentes orgánicos como colofonia o resina para soldadura exenta de ácido.

• Fundentes anorgánicos, de gran eficacia, pero con efectos corrosivos. Utilícelos sólo en uniones grandes, y limpie después bien el lugar de la soldadura. Circuitos impresos Los conductores impresos y los componentes miniaturizados son muy termosensibles, pudiendo destruirse fácilmente. Tenga en cuenta pues:

• Prepare bien el trabajo de soldadura.

• Realice un montaje previo de los componentes.

• Asegure la placa de circuitos o el lugar a soldar contra deslizamientos.

• Utilice sólo soldadura de primera clase con un fundente anticorrosión.

• No aplique más soldadura de la necesaria.

• Mantenga el tiempo de soldadura (carga térmica) el menor tiempo posible. Trabajo de soplete en madera o cuero Si es Vd. aficionado a los trabajos de soplete, encontrará una punta de corte especialmente diseñada para grabado como accesorio especial. La rápida adecuación de la temperatura de trabajo al material permite el trabajo ininterrumpido.

5. SERVICIO Y MANTENIMIENTO

Las reparaciones deben ser realizadas exclusivamente por un técnico especializado del taller de servicio al cliente. Los aparatos han sido diseñados para funcionar correctamente durante un largo periodo de tiempo necesitando un mantenimiento mínimo. Manteniendo limpio el aparato y usándolo correctamente, conseguirá alargar la vida útil de los aparatos.23

Limpieza Limpie regularmente el aparato con un paño, preferentemente después de cada uso. Asegúrese de que las rejillas de ventilación no posean partículas de polvo ni suciedad. Si hubiera suciedad incrustada, utilice un paño humedecido con agua y jabón. No utilice jamás materiales disolventes tales como gasolina, alcohol, amoniaco, etc. Dichos productos podrían dañar el plástico de diferentes piezas del aparato. Engrasado El aparato no necesita ser engrasado. Averías Si se presenta una avería, por ejemplo, por el desgaste de una pieza, póngase en contacto con el proveedor de servicios indicado en la tarjeta de garantía.

Para prevenir los daños durante el transporte, el aparato ha sido embalado. Dicho embalaje está hecho, en la medida de lo posible, de material reciclable. Le rogamos, por lo tanto, que recicle dicho material. Cualquier aparato eléctrico o electrónico desechado y/o defectuoso tiene que depositarse en los lugares apropiados para ello. Sólo para países CE No deseche las herramientas eléctricas con los residuos domésticos. De conformidad con la Directiva Europea 2012/19/EU sobre residuos de aparatos eléctricos y electrónicos y su implementación en el derecho nacional, las herramientas eléctricas que dejen de funcionar deben recogerse por separado y desecharse de forma respetuosa con el medio ambiente. GARANTÍA Lea atentamente las condiciones de garantía indicadas en la tarjeta de garantía que aparece en este manual de instrucciones.
