MANUALE UTENTE SGM1013 Ferm

I numeri contenuti nel testo sottostante si riferiscono alle illustrazioni a pagina 2

AVVISO

Leggere accuratamente gli avvisi di sicurezza, gli avvisi di sicurezza aggiuntivi e le istruzioni. La mancata osservanza degli avvisi di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendio e/o gravi lesioni. Mantenere gli avvisi di sicurezza e le istruzioni a portata di mano per future consultazioni.

Campo di impiego

L'apparecchio è destinato all'uso domestico. Il postazione di saldatura è indicato per la saldatura su circuito / i stampati, di materiale plastico e per i lavori di cottura su legno e cuoio. Ogni altro tipo di impiego viene espressamente escluso.

1. DATI DELL'AMACCHINA

Caratteristiche tecniche

Tensione 220-240V\~

Frequenza 50 Hz

Potenza assorb. postazione di saldatura 48 W

Classe di protezione I

Peso 0,6 kg

Informazioni sul prodotto

Fig. A

1. Punta per saldare
2. Dado di fissaggio
3. Saldatore
4. Interruttore a pressione
5. Supporto
6. Postazione di saldatura
7. Manopola di regolazione temperatura
8. Spugna
9. Cassetto

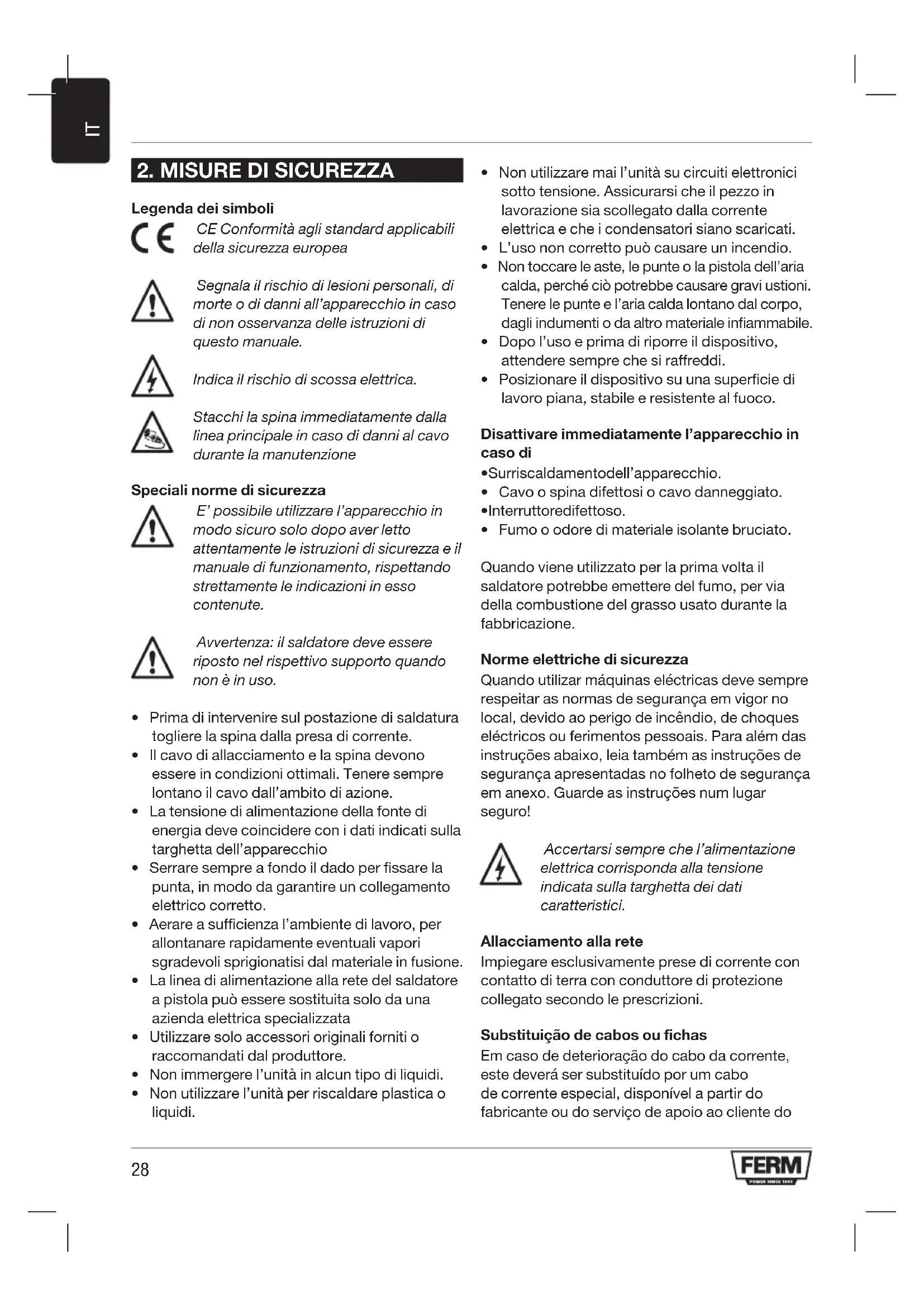

2. MISURE DI SICUREZZA

Legenda dei simboli

CE Conformità agli standard applicabili della sicurezza europea

Segnala il rischio di lesioni personali, di morte o di danni all'apparecchio in caso di non osservanza delle istruzioni di questo manuale.

Indica il rischio di scossa elettrica.

Stacchi la spina immediatamente dalla linea principale in caso di danni al cavo durante la manutenzione

Speciali norme di sicurezza

E' possibile utilizzare l'apparecchio in modo sicuro solo dopo aver letto attentamente le istruzioni di sicurezza e il manuale di funzionamento, rispettando strettamente le indicazioni in esso contenute.

Avvertenza: il saldatore deve essere riposto nel rispettivo supporto quando non è in uso.

• Prima di intervenire sul postazione di saldatura togliere la spina dalla presa di corrente.
• Il cavo di allacciamento e la spina devono essere in condizioni ottimali. Tenere sempre lontano il cavo dall'ambito di azione.
• La tensione di alimentazione della fonte di energia deve coincidere con i dati indicati sulla targhetta dell'apparecchio
• Serrare sempre a fondo il dado per fissare la punta, in modo da garantire un collegamento elettrico corretto.
• Aerare a sufficienza l'ambiente di lavoro, per allontanare rapidamente eventuali vapori sgradevoli sprigionatisi dal materiale in fusione.
• La linea di alimentazione alla rete del saldatore a pistola può essere sostituita solo da una azienda elettrica specializzata
• Utilizzare solo accessori originali forniti o raccomandati dal produttore.
• Non immergere l'unità in alcun tipo di liquidi.

• Non utilizzare l'unità per riscaldare plastica o liquidi.

• Non utilizzare mai l'unità su circuiti elettronici sotto tensione. Assicurarsi che il pezzo in lavorazione sia scollegato dalla corrente elettrica e che i condensatori siano scaricati.
  • L'uso non corretto può causare un incendio.

• Non toccare le aste, le punte o la pistola dell'aria calda, perché ciò potrebbe causare gravi ustioni. Tenere le punte e l'aria calda lontano dal corpo, dagli indumenti o da altro materiale infiammabile.
• Dopo l'uso e prima di riporre il dispositivo, attendere sempre che si raffreddi.
• Posizionare il dispositivo su una superficie di lavoro piana, stabile e resistente al fuoco.

Disattivare immediatamente l'apparecchio in caso di

• Surriscaldamentodell'apparecchio.
  • Cavo o spina difettosi o cavo danneggiato.
• Interruttoredifettoso.
• Fumo o odore di materiale isolante bruciato.

Quando viene utilizzato per la prima volta il saldatore potrebbe emettere del fumo, per via della combustione del grasso usato durante la fabbricazione.

Norme elettriche di sicurezza

Accertarsi sempre che l'alimentazione elettrica corrisponda alla tensione indicata sulla targhetta dei dati caratteristici.

Allacciamento alla rete

Impiegare esclusivamente prese di corrente con contatto di terra con conduttore di protezione collegato secondo le prescrizioni.

Utilizzare soltanto prolunghe approvate ed idonee alla potenza della macchina. I nuclei devono avere una sezione minima di 1,5 mm2. Se la prolunga arrotolata su di una bobina, occorre srotolarla completamente. I cavi di prolunga utilizzati devono sempre essere dotati di collegamento a massa.

3. MESSA IN FUNZIONE

Utilizzare il presente apparecchio solo per quei lavori specificati nel campo di impiego.

• Fissare il supporto saldatore (5) alla postazione e riporre il saldatore (3) nel supporto.
• Ammorbidire leggermente la spugna [8] con un po' d'acqua del rubinetto.
• Montare la punta di saldatura appropriata (1) per il lavoro di saldatura da eseguire (vedere il capitolo Sostituzione della punta di seguito).
• Posizionare la postazione su una superficie robusta, piana e termoresistente. Collegare la postazione di saldatura alla corrente e accenderla con l'interruttore di accensione/spegnimento (4).
• Ruotare la manopola di regolazione della temperatura (7) sul valore di temperatura desiderato (da 160°C a 500°C).
• Attendere che la punta di saldatura raggiunga la temperatura impostata. Provare la temperatura della punta toccandola con la lega per saldatura. La punta è abbastanza calda quando la lega per saldatura fonde facilmente.
• Premere forte il perno terminale contro i pezzi da saldare in modo da scaldarli. Assicurarsi che il perno prema contro la più ampia superficie dei pezzi. Il trasferimento del calore in tal modo è massimo.

• Tenere il filo di stagno per saldatura a distanza di sicurezza, in modo da non scottarsi le dita, quindi farlo passare tra la punta e i pezzi da saldare.

• Se i pezzi sono stati scaldati a sufficienza, fare fondere la lega di stagno per saldatura tra i pezzi da unire insieme.

• Rimuovere il perno dai pezzi da unire insieme, ma senza muoverli, e attendere che il giunto si raffreddi e si stabilizzi (circa 10 secondi).
• Se il giunto è stato saldato correttamente si otterrà una superficie levigata e brillante.
• Dopo ogni saldatura pulire il saldatore sulla spugna.
• Dopo l'uso riporre nuovamente il saldatore nel rispettivo supporto e scollegarlo dalla corrente.
• Attendere che il saldatore si raffreddi e riporlo in un luogo asciutto.

Attenzione: L'apparecchio deve essere posizionato sul suo sostegno quando non in uso.

Di seguito elenchiamo alcuni esempi di giunti saldati in modo errato:

• Se lo stagno è a forma di goccia, il rigagnolo del metallo d'apporto era troppo freddo.
• Se lo stagno è opaco e leggermente poroso o cristallino, è probabile che i pezzi siano stati spostati durante il raffreddamento.
• Se la quantità di stagno rimasta sul giunto è troppo limitata, la saldatura era troppo calda, o lo stagno non si è fuso abbastanza.
• Se lo stagno è giallo/nero significa che è stata utilizzata troppa pasta per saldare, oppure che il nucleo di acido del filo per saldare si è surriscaldato ed è andato sulla saldatura. Questo deve essere evitato soprattutto nei circuiti elettrici, in quanto la maggior parte dei grassi acidi sono corrosivi e riducono la durata delle linee elettroniche.

Sostituzione della punta per saldare

Estrarre la presa!

• Spegnere la postazione di saldatura e scollegarla dalla corrente. Prima di maneggiare il saldatore e la punta attendere che si raffreddino a temperatura ambiente.
• Svitare il dado di fissaggio (2). Estrarre la punta (1) dal saldatore (3) e rimuovere l'eventuale ossido formatosi sulla canna. Prestare

attenzione per evitare che entri della polvere negli occhi.

- Sostituire la punta (1) con un'altra punta e avvitare il dado di fissaggio (2) sul saldatore (3) utilizzando solamente la pressione della mano per stringerlo. Non applicare una pressione eccessiva per evitare danni.

4. ISTRUZIONI DI LAVORO

Per una buona saldatura

• Il punto da saldare deve essere pulito a livello metallico. Rimuovere ossidazioni, grasso, isolamenti e così via tramite detergenti meccanici (carta abrasiva, spazzole, pelli) o chimici (alcool, fondenti).
  • Stagnare bene le punte per saldare.
  • Non intervenire mai con pelli.
• Una precedente stagnatura dei pezzi facilita l'operazione di saldatura, garantendo inoltre un contatto elettrico perfetto.
• Prima della saldatura collegare meccanicamente i fili (torcere, agganciare, ancoraggi circolari).
• Riscaldare prima il punto da saldare, successivamente fondere lo stagno sopra di esso e lasciarlo scorrere.
• Utilizzare meno metallo d'apporto possibile.
• Ridurre il più possibile il carico termico (tempo di saldatura).
• Un giunto è saldato perfettamente se risulta liscio e lucido. Il bordo aderisce perfettamente al metallo.

Stagno per saldare - metallo d'apporto

Lo stagno per saldare è costituito essenzialmente da una lega di stagno e piombo. La dicitura 60/40 indica 60% stagno con una percentuale di piombo del 40%. Per saldature elettriche utilizzare solo un metallo d'apporto privo di acidi con additivo fondente. I produttori di metalli d'apporto forniranno le informazioni riguardo a metalli speciali, indicati per operazioni particolari.

Fondenti

I fondenti migliorano la fusione del metallo d'apporto, permettendo contemporaneamente lo scioglimento di impurità quali grassi e ossidi metallici, nonché la loro evaporazione durante la saldatura.

• Fondenti organici quali colofonia e resine per una saldatura priva di acidi.
• Fondenti inorganici, estremamente efficaci ma corrosivi. Utilizzarli solo per giunzioni di vaste dimensioni, pulendo poi a fondo i punti saldati.

Circuiti stampati

I conduttori e l'hardware miniaturizzato sono molto sensibili alla temperatura, e possono essere perciò facilmente distrutti. Perciò:

• preparare bene l'operazione di saldatura;
  • montare in precedenza l'hardware;
• fissare i circuiti stampati o i punti da saldare per evitare eventuali spostamenti;
• utilizzare solo un metallo d'apporto di prima qualità dotato di fondente anticorrosivo;
• non utilizzare un'eccessiva quantità di metallo d'apporto;
• ridurre il più possibile il tempo di saldatura (carico termico).

Lavoro di cottura su legno o cuoio

Chi ama i lavori di cottura troverà come accessorio speciale una punta tagliente progettata per l'incisione.

E' possibile lavorare in modo estremamente rapido grazie al veloce adattamento della temperatura di lavoro al materiale.

5. SERVIZIO & MANUTENZIONE

Le riparazioni possono essere effettuate solo da personale elettrico specializzato o da un laboratorio di assistenza!

Le macchine sono state progettate per funzionare per lunghi periodi di tempo, pur richiedendo interventi di manutenzione minimi. Un funzionamento continuo soddisfacente dipende dall'adeguata conservazione della macchina e da una pulizia regolare.

Pulizia

Pulire regolarmente il corpo macchina con un panno morbido, possibilmente dopo ogni uso. Eliminare polvere e sporco dalle ferritoie di ventilazione. Se lo sporco non è asportabile, usare un panno morbido inumidito con acqua saponata. Non usare mai solventi come benzina, alcool, ammoniaca, ecc, perché potrebbero danneggiare i componenti in plastica.

Lubrificazione

La macchina non richiede lubrificazioni aggiuntive.

Riparazioni e commercianti

Se si presentano problemi a causa di, per esempio, usura di una parte della sega, si prega di contattare il servizio di assistenza all'indirizzo riportato sulla scheda di garanzia.

AMBIENTE

Per evitare che si danneggi durante il trasporto, la macchina è imballata in un contenitore resistente. La maggior parte dei componenti dell'imballaggio sono riciclabili. Portare tali materiali presso gli appositi centri di riciclaggio.

Strumenti elettrici e/o elettronici difettosi o usurati devono essere smaltiti in appropriate aree di riciclaggio.

Soltanto per paesi CE.

Non smaltire gli elettroutensili nei contenitori per rifiuti domestici. Ai sensi della Direttiva 2012/19/EU del Parlamento europeo in materia di Rifiuti da apparecchiature elettriche ed elettroniche e della relativa attuazione nell'ambito della legislazione nazionale, gli elettroutensili inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecocompatibile.

GARANZIA

Le condizioni di garanzia sono esposte nell'apposita scheda allegata a parte.
