BRUGSANVISNING HD 515 C Kärcher

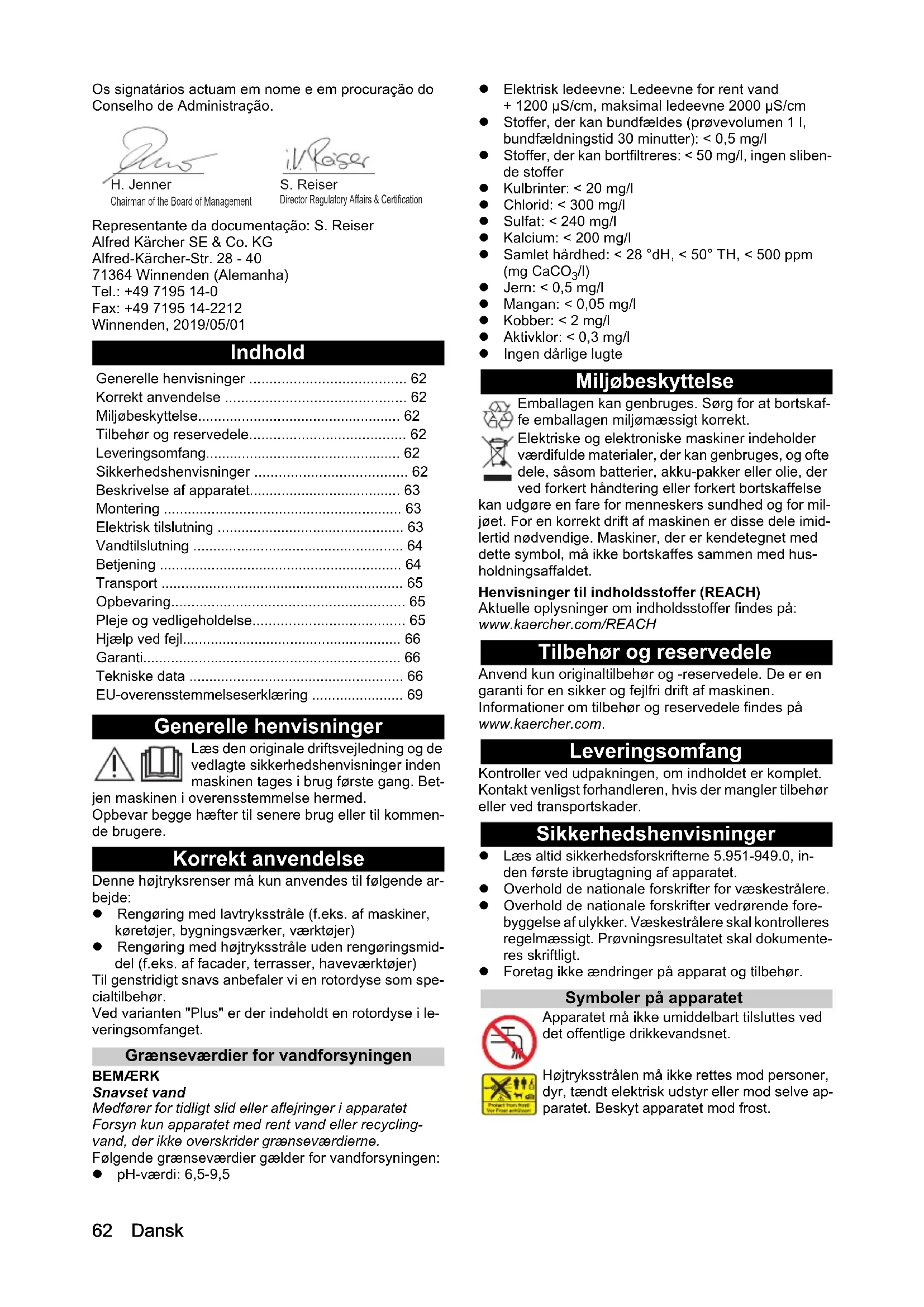

HD 6/13 C62 Dansk Os signatários actuam em nome e em procuração do Conselho de Administração. Representante da documentação: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Alemanha) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2019/05/01 Indhold Generelle henvisninger Læs den originale driftsvejledning og de vedlagte sikkerhedshenvisninger inden maskinen tages i brug første gang. Bet- jen maskinen i overensstemmelse hermed. Opbevar begge hæfter til senere brug eller til kommen- de brugere. Korrekt anvendelse Denne højtryksrenser må kun anvendes til følgende ar- bejde: Rengøring med lavtryksstråle (f.eks. af maskiner, køretøjer, bygningsværker, værktøjer) Rengøring med højtryksstråle uden rengøringsmid- del (f.eks. af facader, terrasser, haveværktøjer) Til genstridigt snavs anbefaler vi en rotordyse som spe- cialtilbehør. Ved varianten "Plus" er der indeholdt en rotordyse i le- veringsomfanget. Grænseværdier for vandforsyningen BEMÆRK Snavset vand Medfører for tidligt slid eller aflejringer i apparatet Forsyn kun apparatet med rent vand eller recycling- vand, der ikke overskrider grænseværdierne. Følgende grænseværdier gælder for vandforsyningen: pH-værdi: 6,5-9,5 Elektrisk ledeevne: Ledeevne for rent vand + 1200 µS/cm, maksimal ledeevne 2000 µS/cm Stoffer, der kan bundfældes (prøvevolumen 1 l, bundfældningstid 30 minutter): < 0,5 mg/l Stoffer, der kan bortfiltreres: < 50 mg/l, ingen sliben- de stoffer Kulbrinter: < 20 mg/l Chlorid: < 300 mg/l Sulfat: < 240 mg/l Kalcium: < 200 mg/l Samlet hårdhed: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO

• /l) Jern: < 0,5 mg/l Mangan: < 0,05 mg/l Kobber: < 2 mg/l Aktivklor: < 0,3 mg/l Ingen dårlige lugte Miljøbeskyttelse Emballagen kan genbruges. Sørg for at bortskaf- fe emballagen miljømæssigt korrekt. Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, akku-pakker eller olie, der ved forkert håndtering eller forkert bortskaffelse kan udgøre en fare for menneskers sundhed og for mil- jøet. For en korrekt drift af maskinen er disse dele imid- lertid nødvendige. Maskiner, der er kendetegnet med dette symbol, må ikke bortskaffes sammen med hus- holdningsaffaldet. Henvisninger til indholdsstoffer (REACH) Aktuelle oplysninger om indholdsstoffer findes på: www.kaercher.com/REACH Tilbehør og reservedele Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes på www.kaercher.com. Leveringsomfang Kontroller ved udpakningen, om indholdet er komplet. Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader. Sikkerhedshenvisninger Læs altid sikkerhedsforskrifterne 5.951-949.0, in- den første ibrugtagning af apparatet. Overhold de nationale forskrifter for væskestrålere. Overhold de nationale forskrifter vedrørende fore- byggelse af ulykker. Væskestrålere skal kontrolleres regelmæssigt. Prøvningsresultatet skal dokumente- res skriftligt. Foretag ikke ændringer på apparat og tilbehør. Symboler på apparatet Apparatet må ikke umiddelbart tilsluttes ved det offentlige drikkevandsnet. Højtryksstrålen må ikke rettes mod personer, dyr, tændt elektrisk udstyr eller mod selve ap- paratet. Beskyt apparatet mod frost. Generelle henvisninger p. 62
• Korrekt anvendelse p. 62
• Miljøbeskyttelse p. 62
• Tilbehør og reservedele p. 62
• Leveringsomfang p. 62
• Sikkerhedshenvisninger p. 62
• Beskrivelse af apparatet p. 63
• Montering p. 63
• Elektrisk tilslutning p. 63
• Vandtilslutning p. 64
• Betjening p. 64
• Transport p. 65
• Opbevaring p. 65
• Pleje og vedligeholdelse p. 65
• Hjælp ved fejl p. 66
• Garanti p. 66
• Tekniske data p. 66
• EU-overensstemmelseserklæring Chairman of the Board of ManagementDirector Regulatory Affairs & Certification H. Jenner S. ReiserDansk 63 Sikkerhedsanordninger 몇 FORSIGTIG Manglende eller ændrede sikkerhedsanordninger Sikkerhedsanordninger fungerer som din beskyttelse. Sikkerhedsanordninger må aldrig ændres eller ignoreres. Sikkerhedsanordningerne er indstillet fra fabrikken og plomberede. Indstillingerne må kun foretages af kunde- servicen. Trykkontakt Når aftræksarmen på højtrykspistolen slippes, frakobler trykkontakten højtrykspumpen og højtryksstrålen stopper. Hvis aftræksarmen aktiveres, tilkobler pumpen igen. Beskrivelse af apparatet Apparatoversigt Se grafikside 1 Hjulkappe2 Dyseholder3 Glidemede4 Typeskilt5 Dyseopbevaring til 3-vejs dyse6 Transportholder til fladerenser7 Oplåsning skubbebøjle8 Skubbebøjle, nede (skubbet ind)9 Skubbebøjle, oppe (trukket ud)10 Højtryksdyse11 Markering af højtryksdysen12 Strålerør EASY!Lock13 Højtrykspistol EASY!Force14 Sikkerhedspal15 Aftræksarm16 Sikringsarm17 Højtryksslange EASY!Lock18 Slangeopbevaring19 Kabelholder20 Strålerørholder uden fastklemning21 Gummibånd (ikke ved apparater med slangetromle)22 Dyseopbevaring for rotordyse (rotordyse kun ved varianten "Plus" i leveringsomfanget) 23 Strålerørholder med fastklemning til transporten24 Maskinkontakt25 Greb26 Højtrykstilslutning EASY!Lock27 Holdegreb28 Vandtilslutning29 Rengøringsmiddel-sugeslange med filter og rengø- ringsmiddeldosering 30 Si31 Slangestuds32 Omløbermøtrik33 Håndsving34 Slangetromle Farvemærkning Betjeningselementer til rengøringsprocessen er gule. Betjeningselementer til vedligeholdelse og service er lysegrå. Montering Fastgørelse af hjulkapper Fastgør hjulkapperne. Montering af tilbehør Obs EASY!Lock-systemet forbinder komponenter vha. et hurtiggevind hurtigt og sikkert med kun én omdrejning. p. 69

1. Montér højtryksdysen med markeringen opad på

2. Spænd højtryksdysen manuelt (Easy!Lock).

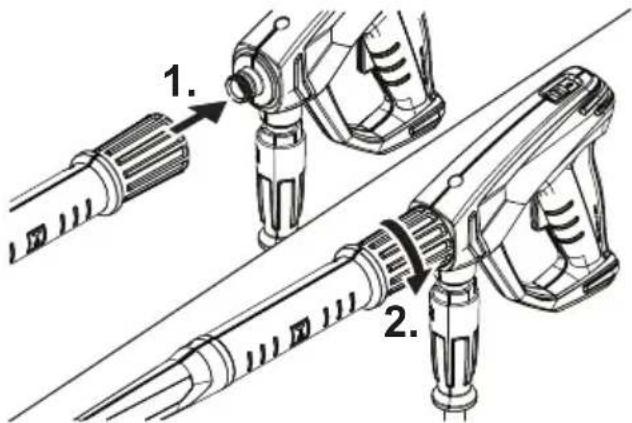

3. Forbind strålerøret med højtrykspistolen, og spænd

5. Træk skubbebøjlen ud til yderpositionen.

Ved apparater uden slangetromle:

6. Forbind højtryksslangen med højtrykspistolen og

apparatets højtrykstilslutning, og spænd manuelt (EASY!Lock). Ved apparater med slangetromle:

7. Læg højtryksslangen strakt ud på gulvet.

8. Isæt håndsvinget i slangetromleakslen og lad den

9. Drej håndsvinget i urets retning og rul samtidigt høj-

tryksslangen op på slangetromlen i ensartede lag.

10. Forbind højtryksslangen med højtrykspistolen, og

spænd manuelt (EASY!Lock). Elektrisk tilslutning FARE Manglende netseparation Fare for kvæstelse på grund af elektrisk stød Forbind apparatet med det elektriske net vha. et stik. En ikke-separerbar forbindelse med strømnettet er forbudt. Stikket anvendes til netseparation.

1. Rul netkablet af og læg det på gulvet.

2. Isæt netstikket i stikkontakten.

Vandtilslutning Tilslutning til en vandledning 몇 ADVARSEL Der løber snavset vand tilbage i drikkevandsnettet Sundhedsfare Overhold forskrifterne fra vandforsyningsvirksomheden. Iht. de gyldige forskrifter må apparatet aldrig anvendes på drikkevandsnettet uden systemadskiller. Anvend en systemadskiller fra KÄRCHER eller alternativt en sy- stemadskiller iht. EN 12729 type BA. Vand, der er strømmet gennem en systemadskiller, klassificeres som ikke drikkelig. Tilslut altid systemadskilleren ved vandforsyningen, aldrig direkte ved apparatets vandtil- slutning.

1. Kontroller vandforsyningen for tilløbstryk, tilløb-

stemperatur og tilløbsmængde (se kapitlet Tekniske data).

2. Forbind apparatets systemadskiller og vandtilslut-

ning med en vandtilløbsslange (krav til vandtilløbs- slangen se kapitlet Tekniske data).

3. Åbn vandtilløbet.

2. Udluft apparatet (se kapitlet Udluftning af apparatet).

Udluftning af apparatet

1. Skru højtryksdysen af strålerøret.

2. Lad apparatet køre, indtil der kommer vand ud uden

3. Lad apparatet køre i 10 sekunder ved udluftningsproble-

5. Skru højtryksdysen på strålerøret.

Betjening FARE Højtryksvandstråle Fare for tilskadekomst Fikser aldrig aftræksarmen og sikringsarmen i aktiveret position. Anvend ikke højtrykspistolen, hvis sikringsarmen er be- skadiget. Skub ved alt arbejde på apparatet højtrykspistolens sik- kerhedspal fremad. Hold højtrykspistolen og strålerøret med begge hænder. 몇 ADVARSEL Defekt apparat og tilbehør, defekte ledninger og til- slutninger Fare for kvæstelser Apparatet må kun være i drift i fejlfri tilstand. Åbning/lukning af højtrykspistolen

1. Aktivér sikringsarmen og aftræksarmen.

Højtrykspistolen åbnes.

2. Aktivér sikringsarmen og slip aftræksarmen.

Højtrykspistolen lukkes. Drift med højtryk Apparatet kan anvendes stående eller liggende. Obs Apparatet er udstyret med en trykkontakt. Motoren star- ter kun, når højtrykspistolen er åbnet.

1. Ved apparater med slangetromle: Rul højtryksslan-

3. Skub højtrykspistolens sikkerhedspal bagud.

Højtrykspistolen er afsikret.

4. Åbn højtrykspistolen.

1. Luk højtrykspistolen.

2. Drej dysens hus, indtil det ønskede symbol stemmer

overens med markeringen. Drift med rengøringsmiddel FARE Resterende højtryk i apparatet Fare for tilskadekomst Sluk apparatet inden dyseskift. Aktivér højtrykspistolen, indtil apparatet er trykløs. 몇 ADVARSEL Forkert håndtering med rengøringsmidler Sundhedsfare Overhold sikkerhedshenvisningerne på rengøringsmidlet. BEMÆRK Uegnede rengøringsmidler Beskadigelse af apparatet og de genstande, der skal rengøres Anvend kun rengøringsmidler, der er godkendt af KÄR- CHER. Overhold de doseringsanbefalinger og henvisninger, der er vedføjet rengøringsmidlet. Vær sparsom med rengøringsmidlet for at beskytte miljø- et. Obs KÄRCHER-rengøringsmidler garanterer driftssikkert ar- bejde. Få vores rådgivning eller rekvirer vores katalog eller vores informationsblade til rengøringsmidlerne.

1. Træk rengøringsmiddelsugeslangen ud.

2. Indstil opsugningsmængden for rengøringsmiddel-

opløsningen på rengøringsmiddelfilteret.

3. Hæng rengøringsmiddelsugeslangen i en beholder

med rengøringsmiddel.

4. Stil dysen på positionen "CHEM".

5. Tag højtryksrenseren i drift.

Anbefalet rengøringsmetode

1. Spray en lille smule rengøringsmiddel på den tørre

overflade og lad det virke (ikke tørre).

2. Skyl den løsnede snavs af med højtryksstrålen.

Efter drift med rengøringsmiddel

1. Stil opsugningsmængden på maksimal mængde på

rengøringsmiddelfilteret.

2. Dyp filtret ned i rent vand.

3. Start apparatet og skyl klar i et minut.

Afbrydelse af driften

1. Luk højtrykspistolen.

2. Skub sikkerhedspalen fremad.

Højtrykspistolen er sikret. Fortsættelse af driften

1. Skub sikkerhedspalen bagud.

Højtrykspistolen er afsikret.

2. Åbn højtrykspistolen.

Apparatet tænder. Højtryksrundstråle (0°) til særligt genstridigt snavs Lavtryksfladstråle (CHEM) til drift med ren- gøringsmiddel eller rengøring med lavt tryk Højtryksfladstråle (25°) til snavs på store fladerDansk 65 Afslutning af driften

1. Luk vandtilløbet.

2. Åbn højtrykspistolen.

3. Drej apparatkontakten hen på "I/ON", og lad appa-

ratet køre i 5-10 sekunder.

4. Luk højtrykspistolen.

5. Sæt apparatkontakten på "0/OFF".

6. Træk netstikket ud af stikontakten med tørre hæn-

7. Fjern vandtilløbet.

8. Åbn højtrykspistolen, indtil apparatet er trykløs.

9. Skub sikkerhedspalen fremad.

Højtrykspistolen er sikret. Transport 몇 FORSIGTIG Tilsidesættelse af vægten Fare for tilskadekomst og beskadigelse Vær opmærksom på apparatets vægt ved transport og opbevaring. BEMÆRK Uhensigtsmæssig transport Risiko for beskadigelse Beskyt højtrykspistolens aftræksarm mod beskadigelser. Transport af apparatet i køretøjer: Apparatet sikres mod at glide eller vælte iht. til de gældende retnings- linjer. Transport af apparatet over længere strækninger: Træk apparatet i skubbebøjlen. Transport af apparatet over trapper: Træk apparatet op trin for trin. Glidemederne beskytter huset mod beskadigelse. Bære apparatet: Bær apparatet i grebene. Transportholder til fladerenser

1. Sæt fladerenserens tilslutningsstuds på transport-

holderen ved højtryksrenseren.

2. Skru omløbermøtrikken ca. 1 omdrejning på.

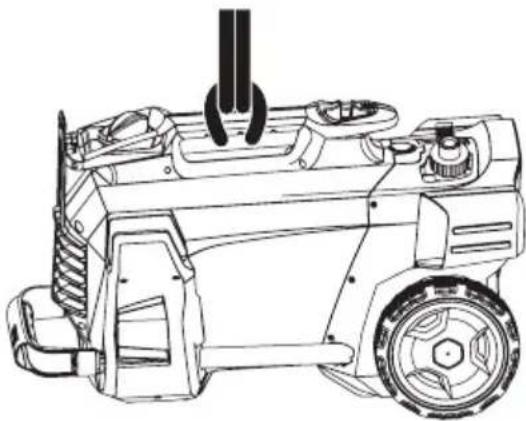

Krantransport FARE Uhensigtsmæssig krantransport Fare for kvæstelser på grund af, at apparatet eller gen- stande falder ned Overhold de lokale ulykkesforebyggende forskrifter og sikkerhedsforskrifter. Apparatet må kun transporteres med kranen af perso- ner, der er blevet undervist i betjening af kranen. Kontroller inden hver krantransport hejseværket for be- skadigelse. Kontroller inden hver krantransport grebet for beskadi- gelse. Løft kun apparatet ved grebet. Anvend ikke anhugningskæder. Sørg for at sikre løfteanordningen mod utilsigtet aftag- ning af lasten. Fjern inden krantransport strålerøret med højtrykspisto- len, dyserne, fladerenseren og andre løse genstande. Transporter ikke genstande på apparatet under løfte- processen. Stå ikke under lasten. Sørg for, at der ikke opholder sig personer i kranens fa- rezone. Lad aldrig apparatet hænge på kranen uden opsyn.

1. Fastgør løfteanordningen ved apparatets greb.

Opbevaring 몇 FORSIGTIG Tilsidesættelse af vægten Fare for tilskadekomst og beskadigelse Vær opmærksom på apparatets vægt ved transport og opbevaring. Opbevar kun apparatet indenfor. Opbevaring af apparatet

1. Stil strålerøret med højtrykspistolen i dyseholderen

og lad det gå i indgreb i strålerørholderen.

2. Rul netkablet op og hæng det over kabelholderen.

3. Fastgør stikket med den monterede clips.

Ved apparater med slangetromle:

4. Rul højtryksslangen op på slangetromlen og klap

håndsvingets greb ned. Ved apparater uden slangetromle:

5. Opbevaring af højtryksslangen:

a Rul højtryksslangen op. b Hæng højtryksslangen over slangeopbevarin- gen. c Sikr højtryksslangen med gummibåndet.

6. Tryk på oplåsningen skubbebøjle og skub skubbe-

bøjlen ind. Frostbeskyttelse BEMÆRK Frost Ødelæggelse af apparatet pga. frosset vand Tøm apparatet helt for vand. Opbevar apparatet på et frostfrit sted. Hvis en frostfri opbevaring ikke er mulig:

2. Pump almindeligt frostbeskyttelsesmiddel gennem

apparatet. Obs Anvend almindeligt frostbeskyttelsesmiddel til motorkø- retøjer på glykolbasis. Overhold håndteringsforskrifter- ne fra producenten af frostbeskyttelsesmidlet.

3. Lad apparatet køre i maksimalt 1 minut, indtil pum-

pen og ledningerne er tomme. Pleje og vedligeholdelse FARE Utilsigtet startende apparat Fare for kvæstelse, fare for stød Sluk apparatet inden alt arbejde og træk netstikket ud. Obs Spildolie må kun bortskaffes ved de dertil beregnede bortskaffelsessteder. Aflever eventuel spildolie disse steder. Forurening af miljøet med spildolie er strafbar.66 Dansk Sikkerhedsinspektion/ vedligeholdelseskontrakt Du kan aftale en regelmæssig sikkerhedsinspektion med din forhandler eller indgå en vedligeholdelseskon- trakt. Få vores rådgivning. Vedligeholdelsesintervaller Inden hver drift Kontroller netkablet for skader. Lad straks et beskadiget kabel udskifte af den auto- riserede kundeservice eller en autoriseret elektriker. Kontroller højtryksslanger for beskadigelser. En beskadiget højtryksslange udskiftes straks. Kontroller apparatet for tæthed. 3 dråber vand pr. minut er tilladt. Ved større utæthed kontaktes kundeservicen. Ugentligt Rengør sien i vandtilslutningen (se kapitlet Rens- ning af sien i vandtilslutningen). Rengør filteret på rengøringsmiddel-sugeslangen. For hver 500 driftstimer, mindst hvert år Lad kundeservicen gennemføre vedligeholdelsen af apparatet. Vedligeholdelsesarbejde Rensning af sien i vandtilslutningen

1. Skru omløbermøtrikken af.

4. Rengør sien udvendigt og skyl den.

6. Anbring slangestudsen og spænd med omløber-

møtrikken. Hjælp ved fejl FARE Utilsigtet startende apparat, berøring af strømføren- de dele Fare for kvæstelse, fare for stød Sluk apparatet inden arbejde på apparatet. Træk netstikket ud. Lad altid kontrol og arbejde på elektriske dele udføre af en fagmand. Kontakt en autoriseret kundeservice ved fejl, der ikke nævnes i dette kapitel. Apparatet kan ikke startes

1. Kontroller netkablet for skader.

2. Kontroller netspændingen.

3. Hvis apparatet er overophedet:

Apparatet kommer ikke op på tryk

1. Stil dysen på højtryk.

2. Udluft apparatet (se kapitlet Udluftning af apparatet).

3. Rengør sien i vandtilslutningen (se kapitlet Rens-

ning af sien i vandtilslutningen).

4. Kontroller vandtilløbsmængden (nødvendig mæng-

de, se kapitlet Tekniske data).

5. Rengør dysen, udskift den evt.

6. Ved behov kontaktes kundeservicen.

Pumpen er utæt. Der må løbe op til 3 dråber vand ud i minuttet. Få maskinen kontrolleret af kundeservice ved større utætheder. Pumpen banker

1. Kontroller vandtilledningen for tæthed.

2. Kontroller sugeledningen til rengøringsmiddel for

3. Indstil opsugningsmængden på minimal mængde

på rengøringsmiddelfilteret.

4. Udluft apparatet (se kapitlet Udluftning af apparatet).

5. Ved behov kontaktes kundeservicen.

Rengøringsmiddeltilsætningen er for lav

1. Stil dysen på "CHEM".

2. Indstil opsugningsmængden på rengøringsmiddel-

3. Kontroller / rengør rengøringsmiddel-sugeslangen

Garanti I de enkelte lande gælder de af vore forhandlere fastlag- te garantibetingelser. Eventuelle fejl på maskinen af- hjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis du øn- sker at gøre garantien gældende, bedes du henvende dig til sin forhandler eller nærmeste kundeservice med- bringende kvittering for købet. (Se adressen på bagsiden) Tekniske data HD 5/11

2,5 2,5 2,5 2,5 2,5 2,5 2,5 Vandtilslutning Tilløbstryk (maks.) MPa 1111111Dansk 67 Tilløbstemperatur (maks.) °C 60 60 60 60 60 60 60 Tilløbsmængde (min.) l/min 12 12 12 12 12 12 12 Indsugningshøjde (maks.) m 0,5 0,5 0,5 0,5 0,5 0,5 0,5 Min. længde vandtilløbsslange m 7,5 7,5 7,5 7,5 7,5 7,5 7,5 Min. diameter vandtilløbsslange in 1/2 1/2 1/2 1/2 1/2 1/2 1/2 Sugeslange med filter bestillingsnum- mer 2.643-

Effektdata maskine Standarddysens dysestørrelse 038 035 035 038 038 036 036 Driftstryk MPa11121211,511,51212 Driftsovertryk (maks.) MPa 17,1 17,5 17,5 17,1 17,1 18 18 Transportmængde, vand l/min 8,3 8,3 8,3 8,3 8,3 8,3 8,3 Transportmængde, rengøringsmiddel l/h 0-25 0-25 0-25 0-25 0-25 0-25 0-25 Højtrykspistolens tilbageslagskraft N 21,3 21,3 21,3 21,3 21,3 21,3 21,3 Mål og vægt Typisk driftsvægt (CX) kg 24,2 (-) 23,7 (26) 23,7 (26) 23,7 (26) 24,2 (26,4) 25,2 (-) 25,2 (-) Længde mm 380 380 380 380 380 380 380 Bredde (CX) mm 360 (-) 360 (370)

(370) 360 (-) 360 (-) Højde mm 930 930 930 930 930 930 930 Beregnede værdier iht. EN 60335-2-79 Hånd-arm-vibrationsværdi m/s

2,5 2,5 2,5 2,5 2,5 2,5 2,5 Vandtilslutning Tilløbstryk (maks.) MPa 1111111 Tilløbstemperatur (maks.) °C 60 60 60 60 60 60 60 Tilløbsmængde (min.) l/min 12 12 12 12 13 13 13 Indsugningshøjde (maks.) m 0,5 0,5 0,5 0,5 0,5 0,5 0,5 Min. længde vandtilløbsslange m 7,5 7,5 7,5 7,5 7,5 7,5 7,5 Min. diameter vandtilløbsslange in 1/2 1/2 1/2 1/2 1/2 1/2 1/2 Sugeslange med filter bestillingsnum- mer 2.643-

Effektdata maskine Standarddysens dysestørrelse 034 032 027 030 038 038 038 Driftstryk MPa13151716,513131368 Dansk Driftsovertryk (maks.) MPa17,5202020191919 Transportmængde, vand l/min 8,3 8,3 8,1 8,0 9,8 9,8 9,8 Transportmængde, rengøringsmiddel l/h 0-25 0-25 0-25 0-25 0-25 0-25 0-25 Højtrykspistolens tilbageslagskraft N 22,2 23,8 25,4 25,4 26,6 26,6 26,6 Mål og vægt Typisk driftsvægt (CX) kg 23,7 (26) 25,2 (27,5) 25,2 (27,5) 25,2 (27,5) 25,2 (27,5) 25,2 (-) 25,2 (27,5) Længde mm 380 380 380 380 380 380 380 Bredde (CX) mm 360 (370)

(370) 360 (-) 360 (370) Højde mm 930 930 930 930 930 930 930 Beregnede værdier iht. EN 60335-2-79 Hånd-arm-vibrationsværdi m/s

Landevariant Land KAP SA Elektrisk tilslutning Spænding V 220 220 Fase ~ 1 1 Frekvens Hz 60 60 Tilslutningseffekt kW 2,9 2,8 Kapslingsklasse IPX5 IPX5 Netsikring (træg) A 15 13 Forlængerkabel 30 m mm

2,5 2,5 Vandtilslutning Tilløbstryk (maks.) MPa 1 1 Tilløbstemperatur (maks.) °C 60 60 Tilløbsmængde (min.) l/min 13 13 Indsugningshøjde (maks.) m 0,5 0,5 Min. længde vandtilløbsslange m 7,5 7,5 Min. diameter vandtilløbsslange in 1/2 1/2 Sugeslange med filter bestillingsnummer 2.643-

Effektdata maskine Standarddysens dysestørrelse 042 043 Driftstryk MPa 13 12,5 Driftsovertryk (maks.) MPa 18 18 Transportmængde, vand l/min 10,0 10,0 Transportmængde, rengøringsmiddel l/h 0-25 0-25 Højtrykspistolens tilbageslagskraft N 26,6 26,6 Mål og vægt Typisk driftsvægt (CX) kg 25,2 (-) 25,2 (-) Længde mm 380 380 Bredde (CX) mm 360 (-) 360 (-) Højde mm 930 930 Beregnede værdier iht. EN 60335-2-79 Hånd-arm-vibrationsværdi m/s

3,7 3,7Norsk 69 Der tages forbehold for tekniske ændringer. EU-overensstemmelseserklæring Hermed erklærer vi at nedenstående apparat på grund af sin udformning og konstruktion i den udførelse, i hvilken den sælges af os, overholder EU-direktivernes relevante, grundlæg- gende sikkerheds- og sundhedsmæssige krav. Hvis apparatet ændres uden aftale med os, mister denne attest sin gyldighed. Produkt: Højtryksrenser Type: 1.520-xxx Relevante EU-direktiver 2006/42/EF (+2009/127/EF) 2014/30/EU 2000/14/EF Anvendte harmoniserede standarder EN 60335-1 EN 60335-2-79 EN 55014-1: 2006+A1: 2009+A2: 2011 EN 55014-2: 2015 EN 62233: 2008 EN 61000-3-2: 2014 EN 61000-3-3: 2008 HD 5/12 C, HD 5/12 CX, HD 5/13 C, HD 5/13 CX EN 61000-3-11: 2000 HD 5/15 C, HD 5/15 CX, HD 5/17 C, HD 5/17 CX, HD 6/ 13 C, HD 6/13 CX Anvendt overensstemmelsesvurderingsproces 2000/14/EF: Tillæg V Lydeffektniveau dB(A) HD 5/12 C, HD 5/13 C, HD 5/15 C, HD 5/17 C, HD 6/13

2. Forbind systemskilleren og apparatets vanntilkob-

1. Skru fast sugeslangen med filteret på vanntilkoblin-

2. Drei dysehuset til det ønskede symbolet stemmer

1. Steng vanntilførselen.

1. Kontroller om strømledningen er skadet.
