BRUGSANVISNING RCR10868 SIEMENS

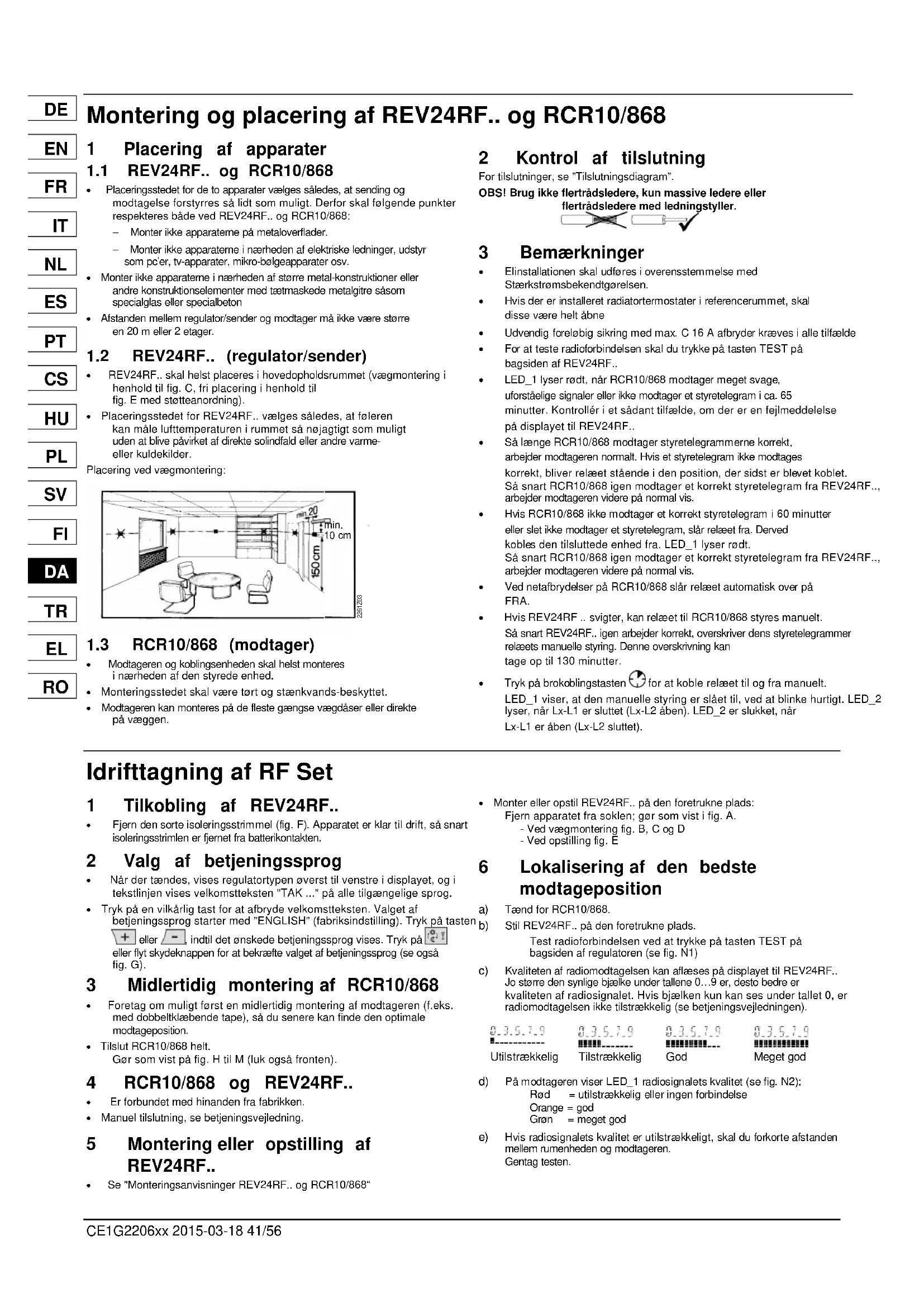

• Placeringsstedet for de to apparater vælges således, at sending ogmodtagelse forstyrres så lidt som muligt. Derfor skal følgende punkterrespekteres både ved REV24RF.. og RCR10/868: - Monter ikke apparaterne på metaloverflader. - Monter ikke apparaterne i nærheden af elektriske ledninger, udstyr som pc’er, tv-apparater, mikro-bølgeapparater osv.· Monter ikke apparaterne i nærheden af større metal-konstruktioner ellerandre konstruktionselementer med tætmaskede metalgitre såsomspecialglas eller specialbeton· Afstanden mellem regulator/sender og modtager må ikke være størreen 20 m eller 2 etager.

1.2 REV24RF.. (regulator/sender)

• REV24RF.. skal helst placeres i hovedopholdsrummet (vægmontering ihenhold til fig. C, fri placering i henhold tilfig. E med støtteanordning).· Placeringsstedet for REV24RF.. vælges således, at følerenkan måle lufttemperaturen i rummet så nøjagtigt som muligtuden at blive påvirket af direkte solindfald eller andre varme-eller kuldekilder.Placering ved vægmontering: min. 10 cm2261Z03

1.3 RCR10/868 (modtager)

• Modtageren og koblingsenheden skal helst monteresi nærheden af den styrede enhed.· Monteringsstedet skal være tørt og stænkvands-beskyttet.· Modtageren kan monteres på de fleste gængse vægdåser eller direktepå væggen. 2 Kontrol af tilslutning For tilslutninger, se ”Tilslutningsdiagram”.OBS! Brug ikke flertrådsledere, kun massive ledere ellerflertrådsledere med ledningstyller. 3 Bemærkninger

• Elinstallationen skal udføres i overensstemmelse med Stærkstrømsbekendtgørelsen.
• Hvis der er installeret radiatortermostater i referencerummet, skal disse være helt åbne
• Udvendig foreløbig sikring med max. C 16 A afbryder kræves i alle tilfælde

• For at teste radioforbindelsen skal du trykke på tasten TEST på bagsiden af REV24RF..
• LED_1 lyser rødt, når RCR10/868 modtager meget svage, uforståelige signaler eller ikke modtager et styretelegram i ca. 65minutter. Kontrollér i et sådant tilfælde, om der er en fejlmeddelelsepå displayet til REV24RF..
• Så længe RCR10/868 modtager styretelegrammerne korrekt, arbejder modtageren normalt. Hvis et styretelegram ikke modtageskorrekt, bliver relæet stående i den position, der sidst er blevet koblet.Så snart RCR10/868 igen modtager et korrekt styretelegram fra REV24RF..,arbejder modtageren videre på normal vis.
• Hvis RCR10/868 ikke modtager et korrekt styretelegram i 60 minutter eller slet ikke modtager et styretelegram, slår relæet fra. Dervedkobles den tilsluttede enhed fra. LED_1 lyser rødt.Så snart RCR10/868 igen modtager et korrekt styretelegram fra REV24RF..,arbejder modtageren videre på normal vis.
• Ved netafbrydelser på RCR10/868 slår relæet automatisk over på FRA.

• Hvis REV24RF .. svigter, kan relæet til RCR10/868 styres manuelt. Så snart REV24RF.. igen arbejder korrekt, overskriver dens styretelegrammerrelæets manuelle styring. Denne overskrivning kantage op til 130 minutter.
• Tryk på brokoblingstasten for at koble relæet til og fra manuelt.LED_1 viser, at den manuelle styring er slået til, ved at blinke hurtigt. LED_2lyser, når Lx-L1 er sluttet (Lx-L2 åben). LED_2 er slukket, nårLx-L1 er åben (Lx-L2 sluttet). Idrifttagning af RF Set 1 Tilkobling af REV24RF..

• Fjern den sorte isoleringsstrimmel (fig. F). Apparatet er klar til drift, så snart isoleringsstrimlen er fjernet fra batterikontakten. 2 Valg af betjeningssprog
• Når der tændes, vises regulatortypen øverst til venstre i displayet, og itekstlinjen vises velkomstteksten "TAK ..." på alle tilgængelige sprog.· Tryk på en vilkårlig tast for at afbryde velkomstteksten. Valget afbetjeningssprog starter med ”ENGLISH” (fabriksindstilling). Tryk på tasten eller , indtil det ønskede betjeningssprog vises. Tryk påeller flyt skydeknappen for at bekræfte valget af betjeningssprog (se ogsåfig. G). 3 Midlertidig montering af RCR10/868
• Foretag om muligt først en midlertidig montering af modtageren (f.eks.med dobbeltklæbende tape), så du senere kan finde den optimalemodtageposition.· Tilslut RCR10/868 helt.Gør som vist på fig. H til M (luk også fronten). 4 RCR10/868 og REV24RF..
• Er forbundet med hinanden fra fabrikken.· Manuel tilslutning, se betjeningsvejledning. 5 Montering eller opstilling af REV24RF..
• Se "Monteringsanvisninger REV24RF.. og RCR10/868“· Monter eller opstil REV24RF.. på den foretrukne plads:Fjern apparatet fra soklen; gør som vist i fig. A. - Ved vægmontering fig. B, C og D - Ved opstilling fig. E 6 Lokalisering af den bedste modtageposition a) Tænd for RCR10/868. b) Stil REV24RF.. på den foretrukne plads. Test radioforbindelsen ved at trykke på tasten TEST påbagsiden af regulatoren (se fig. N1) c) Kvaliteten af radiomodtagelsen kan aflæses på displayet til REV24RF.. Jo større den synlige bjælke under tallene 0…9 er, desto bedre erkvaliteten af radiosignalet. Hvis bjælken kun kan ses under tallet 0, erradiomodtagelsen ikke tilstrækkelig (se betjeningsvejledningen). d) På modtageren viser LED_1 radiosignalets kvalitet (se fig. N2): Rød = utilstrækkelig eller ingen forbindelse Orange = godGrøn = meget god e) Hvis radiosignalets kvalitet er utilstrækkeligt, skal du forkorte afstanden mellem rumenheden og modtageren.Gentag testen. Utilstrækkelig Tilstrækkelig God Meget god

RO42/56 2015-03-18 CE1G2206xx 7 Færdigmontering af RCR10/868 a) Slå netstrømmen fra.b) Markér det sted, hvor RCR10/868 befinder sig.c) Løsn om nødvendigt tilslutningen.d) Monter modtageren iht. fig. H til M på det tidligere markerede sted,tilslut det helt, og luk huset.e) Tænd for netstrømmen. Konfiguration og funktionskontrol REV24RF.. 1 Konfiguration

Kalibrering af føler Til Periodisk pumpedrift Til Kalibrering af føler Fra Periodisk pumpedrift Fra

1.1.2Begrænsning af nom. værdi 16…35

Startoptimering: 1 h/°C1.1.6 Begrænsning af nom. værdi 3…35 °C Startoptimering: ¼ h/°C Temperaturvisning °F Startoptimering: ½ h/°C Temperaturvisning °C Startoptimering: Fra 1.1.4PID self-learning (Køling Til)1.1.7PID 6 (Varme Til)PID12 Kvarts1.1.82-pkt. Radiour1.1.9Nulstilling af DIP-omskifter Efter ændring af en eller flere DIP-omskifter-positioner skal DIP-omskifteren nulstilles ved at trykke på reset-knappen til DIP-omskifteren (se også fig. 8). I modsat fald bliver den tidligere indstilling ved med at være aktiv!

1.1.9Bemærk: Fabriksindstillingen for alle DIP-omskiftere er OFF

1.1.1 Kalibrering af føler: DIP-omskifter 1

DIP-omskifter på ON, og tryk på reset-knappen til DIP-omskifteren:CAL-symbolet vises i displayet. Den aktuelt målte temperatur blinker.Ved at trykke på eller kan der kalibreres igen med maks. ± 5 °C. Stil DIP-omskifteren på OFF, og tryk på resetknappen til DIP-omskifteren(se også fig. ) for at gemme indstillingerne.

1.1.2 Begrænsning af nominel værdi: DIP-omskifter 2

DIP-omskifter ON: Begrænsning af nom. værdi 16…35 °C DIP-omskifter OFF: Begrænsning af nom. værdi 3…35 °C (Fabriksindstilling)Tryk på resetknappen til DIP-omskifteren for at gemme indtastningen.

1.1.3 Temperaturvisning i °C eller °F:

DIP-omskifter 3 DIP-omskifter ON: Temperaturvisning i °F DIP-omskifter OFF: Temperaturvisning i °C (Fabriksindstilling)Tryk på resetknappen til DIP-omskifteren for at gemme indtastningen(se også fig.

Kan kun anvendes ved aktiveret cirkulationspumpe eller ventil!Denne funktion beskytter pumpen eller ventilen mod at sidde fast i længereOFF-perioder. Den periodiske pumpedrift aktiveres hver 24. time i 3 minutter(på displayet vises ▲under den aktive pumpedrift).DIP-omskifter ON: Pumpedrift tilDIP-omskifter OFF: Pumpedrift fra (fabriksindstilling)(se også fig. )Tryk på resetknappen til DIP-omskifteren for at gemme indtastningen.

1.1.6 Startoptimering: DIP-omskifter 7 og 8

Ved hjælp af startoptimeringen forskydes tilkoblingstidspunktet P.1, så denindstillede nominelle værdi nås på det ønskede tidspunkt. Indstillingenafhænger af reguleringsområdet, dvs. af varmeoverførslen (rørledningsnet,radiator), bygningsforhold (masse, isolering) og varmeydelse (kedelydelse,fremløbstemperatur).(se også diagrammet i fig./1.1.6)DIP-omskifter 7 ON og 8 ON:1 h/°C Til langsomme reguleringsområderDIP-omskifter 7 ON og 8 OFF:¼ h/°C Til hurtige reguleringsområderDIP-omskifter 7 OFF og 8 ON:½ h/°C Til reguleringsområder af middel hastighedDIP-omskifter 7 OFF og 8 OFF:OFF Fra, ingen virkning (fabriksindstilling)Tryk på resetknappen til DIP-omskifteren for at gemme indtastningen.Tegnforklaring til diagram:T Temperatur (°C)t Fremskyndelsestidspunkt for tilkoblingspunktet (h)TRx Rumtemperatur, faktisk værdiPon Startpunkt opvarmningsoptimering

1.1.7 Funktionsmåde opvarmning eller køling:

DIP-omskifter 9 DIP-omskifter 9 ON: KølingDIP-omskifter 9 OFF: Opvarmning (fabriksindstilling)Tryk på resetknappen til DIP-omskifteren for at gemme indstillingen(se også fig. ).

1.1.8 Radiour: DIP-omskifter 10

Kan kun anvendes ved indbygget DCF77-modtager (tidssignal fra Frankfurt)!DIP-omskifter ON: Uret kører via indvendig kvartsDIP-omskifter OFF: Tidssignal DCF77 fra FrankfurtTryk på resetknappen til DIP-omskifteren for at gemme indstillingen(se også fig. ).

Efter ændring af en eller flere DIP-omskifter-positioner skal DIP-omskifterennulstilles ved at trykke på reset-knappen til DIP-omskifteren.I modsat fald bliver den tidligere indstilling ved med at være aktiv!(Se også fig.

2 Adgang til ekspertindstillingerne Stil skydeknappen i RUN-positionen, og tryk på og samtidig i 3 sekunder. Slip tasterne. Tryk, inden der er gået 3 sekunder, på tasterne og og hold dem inde i 3 sekunder. Slip og hold inde i yderligere 3 sekunder. Ekspertindstillingerne frigives. på displayet (se også fig. G). I displayet vises sprogmulighederne begyndende med koden 00. Der kan navigeres i ekspertindstillingerne med eller . Bekræft indstillingen med

Gå ud af ekspertindstillingerne ved at trykke på tasten for valg af funktionsmåde . Liste over koder Funktionsblok Kode Navn Fabriksindstilling Din indstilling Basisindstillinger00 Sprog Engelsk01 Kalibrering af føler off 02 Koblingsdifference 0,5 °C LCD-optimering10 Belysningstid 10 sekunder11 Baggrundslys 012 Kontrast 0Indstilling af ur TidszoneAfvigelse fra tidssignalet fra Frankfurt(mellemeuropæisk tid CET) (se note 1)0 timer 31 Start på sommertid (se note 2) 31. marts (31-03) 32 Slut på sommertid (se note 3) 31. oktober (31-10) Note 1: Hvis radiouret ikke er aktivt eller ikke er bestykket, har denne indstilling ingen virkning. Hvis radiouret er aktivt, forskydes det modtagne tidssignal fra Frankfurt med den værdi, der er indstillet under kode 30 (tidszone). Note 2: Ved ikke-aktivt eller ikke-bestykket radiour skifter tiden altid kl. 02:00 søndagen inden den indstillede dato.Hvis radiouret er aktivt, forskydes det modtagne tidssignal med den værdi, der er indstillet under kode 30 (tidszone).Note 3: Ved ikke-aktivt eller ikke-bestykket radiour skifter tiden altid kl. 03:00 søndagen inden den indstillede dato.Hvis radiouret er aktivt, forskydes det modtagne tidssignal med den værdi, der er indstillet under kode 30 (tidszone). 3 Funktionskontrol a) Kontrollér displayet. Hvis der ikke er nogen visning, skal monteringen og batteriernes funktion kontrolleres. b) Funktionsmåde “Konstant komfortdrift“ , aflæs den viste temperatur. c) Indstil den nominelle temperaturværdi højere end den viste rumtemperatur (se betjeningsvejledningen). d) Relæet og dermed også reguleringsenheden skal koble efter senest et minut. Symbolet ▲ vises på displayet. Hvis det ikke er tilfældet:

• Kontrollér reguleringsenheden og tilslutningen.

• Rumtemperaturen kan være højere end den indstillede nominelle temperaturværdi i varmefunktionen og lavere i kølefunktionen. e) Indstil den nominelle temperaturværdi for funktionsmåden “Konstant komfortdrift“ på den ønskede værdi. f) Vælg den ønskede funktionsmåde. 4 Reset Brugerdefinerede indstillinger:Tryk på, og samtidigt i 3 sekunder:Alle temperatur- og tidsindstillinger af skydeknapspositionerne nulstilles tilstandardværdierne (se også afsnittet "Fabriksindstillinger“ ibetjeningsvejledningen). Ekspertindstillingerne forbliver uændrede.Klokkeslættet begynder ved 12:00, datoen ved 01-01-08(01 - januar - 2008). Alle visningsfelterne på displayet lyser under reset-tidenog kan dermed kontrolleres.Alle brugerdefinerede indstillinger plus ekspertindstilllinger:Tryk på reset-knapperne til DIP-omskifteren og samtidigt i 5sekunder: Efter denne reset indlæses alle fabriksindstillingerne igen. Det gælder både for skydeknapspositionerne og for ekspertindstillingerne. Bemærkninger

• Regulatoren tilhører softwareklasse A og er beregnet til brug i omgivelser med normal tilsmudsningsgrad.
• REV24RF/SET er et sæt af apparater, der består af en rumtemperaturregulator med ugekontaktur, en radiosender(REV24RF..) og en radiomodtager (RCR10/868).
