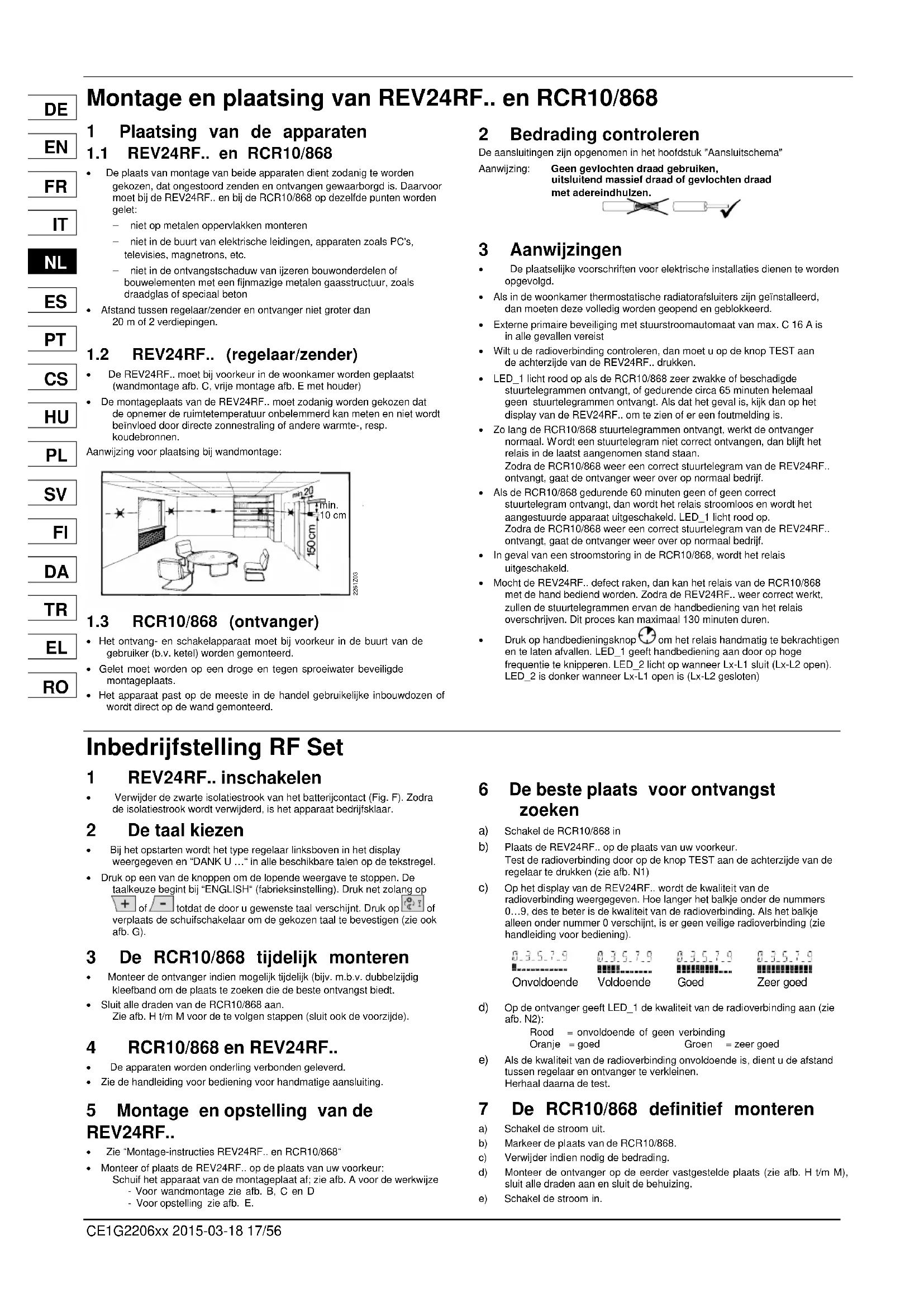

ROCE1G2206xx 2015-03-18 17/56 Montage en plaatsing van REV24RF.. en RCR10/868 1 Plaatsing van de apparaten
1.1 REV24RF.. en RCR10/868
- De plaats van montage van beide apparaten dient zodanig te wordengekozen, dat ongestoord zenden en ontvangen gewaarborgd is. Daarvoormoet bij de REV24RF.. en bij de RCR10/868 op dezelfde punten wordengelet: - niet op metalen oppervlakken monteren - niet in de buurt van elektrische leidingen, apparaten zoals PC's, televisies, magnetrons, etc. - niet in de ontvangstschaduw van ijzeren bouwonderdelen of bouwelementen met een fijnmazige metalen gaasstructuur, zoalsdraadglas of speciaal beton· Afstand tussen regelaar/zender en ontvanger niet groter dan20 m of 2 verdiepingen.
1.2 REV24RF.. (regelaar/zender)

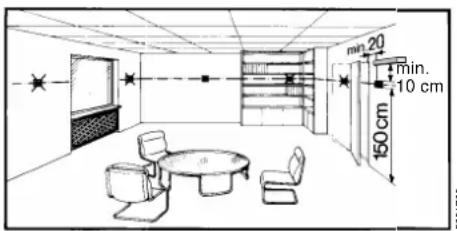

- De REV24RF.. moet bij voorkeur in de woonkamer worden geplaatst(wandmontage afb. C, vrije montage afb. E met houder)· De montageplaats van de REV24RF.. moet zodanig worden gekozen datde opnemer de ruimtetemperatuur onbelemmerd kan meten en niet wordtbeïnvloed door directe zonnestraling of andere warmte-, resp.koudebronnen.Aanwijzing voor plaatsing bij wandmontage: min. 10 cm2261Z03
1.3 RCR10/868 (ontvanger)
- Het ontvang- en schakelapparaat moet bij voorkeur in de buurt van degebruiker (b.v. ketel) worden gemonteerd.· Gelet moet worden op een droge en tegen sproeiwater beveiligdemontageplaats.· Het apparaat past op de meeste in de handel gebruikelijke inbouwdozen ofwordt direct op de wand gemonteerd. 2 Bedrading controleren De aansluitingen zijn opgenomen in het hoofdstuk "Aansluitschema" Aanwijzing: Geen gevlochten draad gebruiken, uitsluitend massief draad of gevlochten draadmet adereindhulzen. 3 Aanwijzingen
- De plaatselijke voorschriften voor elektrische installaties dienen te wordenopgevolgd.· Als in de woonkamer thermostatische radiatorafsluiters zijn geïnstalleerd,dan moeten deze volledig worden geopend en geblokkeerd.· Externe primaire beveiliging met stuurstroomautomaat van max. C 16 A isin alle gevallen vereist· Wilt u de radioverbinding controleren, dan moet u op de knop TEST aande achterzijde van de REV24RF.. drukken.· LED_1 licht rood op als de RCR10/868 zeer zwakke of beschadigdestuurtelegrammen ontvangt, of gedurende circa 65 minuten helemaalgeen stuurtelegrammen ontvangt. Als dat het geval is, kijk dan op hetdisplay van de REV24RF.. om te zien of er een foutmelding is.· Zo lang de RCR10/868 stuurtelegrammen ontvangt, werkt de ontvangernormaal. Wordt een stuurtelegram niet correct ontvangen, dan blijft hetrelais in de laatst aangenomen stand staan.Zodra de RCR10/868 weer een correct stuurtelegram van de REV24RF..ontvangt, gaat de ontvanger weer over op normaal bedrijf.· Als de RCR10/868 gedurende 60 minuten geen of geen correctstuurtelegram ontvangt, dan wordt het relais stroomloos en wordt hetaangestuurde apparaat uitgeschakeld. LED_1 licht rood op.Zodra de RCR10/868 weer een correct stuurtelegram van de REV24RF..ontvangt, gaat de ontvanger weer over op normaal bedrijf.· In geval van een stroomstoring in de RCR10/868, wordt het relaisuitgeschakeld.· Mocht de REV24RF.. defect raken, dan kan het relais van de RCR10/868met de hand bediend worden. Zodra de REV24RF.. weer correct werkt,zullen de stuurtelegrammen ervan de handbediening van het relaisoverschrijven. Dit proces kan maximaal 130 minuten duren.
- Druk op handbedieningsknop om het relais handmatig te bekrachtigen en te laten afvallen. LED_1 geeft handbediening aan door op hogefrequentie te knipperen. LED_2 licht op wanneer Lx-L1 sluit (Lx-L2 open).LED_2 is donker wanneer Lx-L1 open is (Lx-L2 gesloten) Inbedrijfstelling RF Set 1 REV24RF.. inschakelen
- Verwijder de zwarte isolatiestrook van het batterijcontact (Fig. F). Zodrade isolatiestrook wordt verwijderd, is het apparaat bedrijfsklaar. 2 De taal kiezen
- Bij het opstarten wordt het type regelaar linksboven in het displayweergegeven en “DANK U …“ in alle beschikbare talen op de tekstregel.· Druk op een van de knoppen om de lopende weergave te stoppen. Detaalkeuze begint bij “ENGLISH“ (fabrieksinstelling). Druk net zolang op of totdat de door u gewenste taal verschijnt. Druk op of verplaats de schuifschakelaar om de gekozen taal te bevestigen (zie ookafb. G). 3 De RCR10/868 tijdelijk monteren
- Monteer de ontvanger indien mogelijk tijdelijk (bijv. m.b.v. dubbelzijdigkleefband om de plaats te zoeken die de beste ontvangst biedt.· Sluit alle draden van de RCR10/868 aan.Zie afb. H t/m M voor de te volgen stappen (sluit ook de voorzijde). 4 RCR10/868 en REV24RF..
- De apparaten worden onderling verbonden geleverd.· Zie de handleiding voor bediening voor handmatige aansluiting. 5 Montage en opstelling van de REV24RF..
- Zie “Montage-instructies REV24RF.. en RCR10/868“· Monteer of plaats de REV24RF.. op de plaats van uw voorkeur:Schuif het apparaat van de montageplaat af; zie afb. A voor de werkwijze - Voor wandmontage zie afb. B, C en D - Voor opstelling zie afb. E. 6 De beste plaats voor ontvangst zoeken a) Schakel de RCR10/868 in b) Plaats de REV24RF.. op de plaats van uw voorkeur. Test de radioverbinding door op de knop TEST aan de achterzijde van deregelaar te drukken (zie afb. N1) c) Op het display van de REV24RF.. wordt de kwaliteit van de radioverbinding weergegeven. Hoe langer het balkje onder de nummers0…9, des te beter is de kwaliteit van de radioverbinding. Als het balkjealleen onder nummer 0 verschijnt, is er geen veilige radioverbinding (ziehandleiding voor bediening). Onvoldoende Voldoende Goed Zeer goed d) Op de ontvanger geeft LED_1 de kwaliteit van de radioverbinding aan (zie afb. N2):Rood = onvoldoende of geen verbinding Oranje = goed Groen = zeer goed e) Als de kwaliteit van de radioverbinding onvoldoende is, dient u de afstand tussen regelaar en ontvanger te verkleinen.Herhaal daarna de test. 7 De RCR10/868 definitief monteren a) Schakel de stroom uit. b) Markeer de plaats van de RCR10/868. c) Verwijder indien nodig de bedrading. d) Monteer de ontvanger op de eerder vastgestelde plaats (zie afb. H t/m M),sluit alle draden aan en sluit de behuizing. e) Schakel de stroom in.
RO18/56 2015-03-18 CE1G2206xx Configuratie en functiecontrole REV24RF.. 1 Configuratie
AAN (ON) / UIT (OFF) 1 2 3 4 5 6 7 8 9 10 ZieZie 1.1.1Kalibratie opnemer aan Periodieke pomplooptijd aan1.1.5Kalibratie opnemer uit Periodieke pomplooptijd uit1.1.2Begrenzing gewenste waarde16…35 °C Optimale startregeling: 1 h/°C1.1.6Begrenzing gewenste waarde 3…35 Optimale startregeling: ¼ h/°C1.1.3Temperatuur in °FOptimale startregeling: ½ h/°C Temperatuur in °C Optimale startregeling: Uit1.1.4PID zelflerend (Koeling aan)1.1.7PID 6 (Verwarming aan)PID12 Kwarts1.1.82-punts Radioklok1.1.9Reset DIP-schakelaars
2211Z32 567 89Wanneer er een of meer DIP-schakelaarstanden gewijzigd worden, moeten de DIP-schakelaars gereset worden door op de DIP- schakelaarresetknop te drukken (zie ook afb. 8). Anders blijven de vorige instellingen van kracht!
1.1.9Aanwijzing: De fabrieksinstelling van alle DIP-schakelaars is UIT
1.1.1 Kalibratie opnemer: DIP-schakelaar 1
Zet de DIP-schakelaar op AAN (ON) en druk op de DIP-schakelaarresetknop: In het display verschijnt CAL. De op dat moment gemeten ruimtetemperatuur knippert.Druk op of om een nieuwe kalibratie van max. ± 5 °C uit te voeren. Sla de invoer op door de DIP-schakelaar op UIT (OFF) te zetten en op de DIP-schakelaarresetknop te drukken(zie ook afb.
1.1.2 Begrenzing gewenste waarde:
DIP-schakelaar 2 DIP-schakelaar AAN: Begrenzing gewenste waarde 16…35 °C DIP-schakelaar UIT: Begrenzing gewenste waarde 3…35 °C (fabrieksinstelling)Sla de invoer op door op de DIP-schakelaarresetknop te drukken.
1.1.3 Temperatuur in °C of °F:
DIP-schakelaar 3 DIP-schakelaar AAN: Temperatuur in °F DIP-schakelaar UIT: Temperatuur in °C (fabrieksinstelling) Sla de invoer op door op de DIP-schakelaarresetknop te drukken (zie ook afb.
1.1.4 Regelactie: DIP-schakelaar 4 en 5
DIP-schakelaar 4 AAN en 5 AAN: PID zelflerendAdaptieve regeling voor alle toepassingstypen.DIP-schakelaar 4 AAN en 5 UIT: PID 6Voor snel regeltraject, toepassingen op plaatsen met grotetemperatuurschommelingen.DIP-schakelaar 4 UIT en 5 AAN: PID 12Voor normaal regeltraject, toepassingen op plaatsenmet normale temperatuurschommelingen.DIP-schakelaar 4 UIT en 5 UIT: 2-puntsVoor moeilijk regeltraject, tweepuntsregelaar meteen schakeldifferentie van 0,5 °C (fabrieksinstelling).Sla de invoer op door op de DIP-schakelaarresetknop te drukken(zie ook afb. ).
1.1.5 Periodieke pomplooptijd: DIP-schakelaar 6
Kan alleen worden gebruikt wanneer de circulatiepomp of afsluiter wordtbestuurd!Deze functie beveiligt de pomp of afsluiter tijdens langdurige periodes vanstilstand tegen vastlopen. De periodieke pomplooptijd wordt iedere 24 uur om 12:00 drie minuten lang in werking gesteld (display geeft symbool ▲ weer). DIP-schakelaar AAN: Periodieke pomplooptijd aan (zie ook afb. DIP-schakelaar UIT: Periodieke pomplooptijd uit (fabrieksinstelling)Sla de invoer op door op de DIP-schakelaarresetknop te drukken.
1.1.6 Optimale startregeling: DIP-schakelaar 7 en 8
De optimale startregeling verschuift inschakelpunt P.1 zodanig dat deingestelde gewenste waarde op het gewenste tijdstip bereikt zal worden. Deinstelling hangt af van het type regeltraject, d.w.z. bij warmtedoorgang(leidingnet, radiatoren), gebouwdynamiek (gebouwmassa, isolatie) enwarmteafgifte (ketelcapaciteit, aanvoertemperatuur) (zie ook grafiek in afb. 1.1.6).DIP-schakelaar 7 AAN en 8 AAN: 1 h/°C Voor traag regeltrajectDIP-schakelaar 7 AAN en 8 UIT: ¼ h/°C Voor snel regeltrajectDIP-schakelaar 7 UIT en 8 AAN: ½ h/°C Voor middelsnel regeltrajectDIP-schakelaar 7 UIT en 8 UIT: UIT Uit, geen effect (fabrieksinstelling)Sla de invoer op door op de DIP-schakelaarresetknop te drukken.Verklaring bij grafiek in afb. :T Temperatuur (°C) t Voorwaartse verschuiving van inschakelpunt (h) TRx Werkelijke waarde van ruimtetemperatuurPon Beginpunt voor optimale startregeling
1.1.7 Verwarmings- of koelbedrijf:
DIP-schakelaar 9 DIP-schakelaar 9 AAN: KoelingDIP-schakelaar 9 UIT: Verwarmingsbedrijf (fabrieksinstelling)Sla de invoer op door op de DIP-schakelaarresetknop te drukken(zie ook afb.
Kan alleen gebruikt worden met geïntegreerde DCF77 (tijdsignaal uit Frankfurt)!DIP-schakelaar AAN: Klok loopt op ingebouwde kwarts.DIP-schakelaar UIT: Tijdsignaal DCF77 uit FrankfurtSla de invoer op door op de DIP-schakelaarresetknop te drukken.(zie ook afb.).
1.1.9 Reset DIP-schakelaars (Afb. 8)
Wanneer er een of meer DIP-schakelaarstanden gewijzigd worden, druk dan opde DIP-schakelaarresetknop om de DIP-schakelaars te resetten.Anders blijven de vorige instellingen van kracht!(Zie ook afb.
ROCE1G2206xx 2015-03-18 19/56 2 Toegang tot het installateurniveau Zet de keuzeschuif in de stand RUN en druk 3 seconden lang gelijktijdig op en , laat de knoppen vervolgens los en druk, binnen 3 seconden, 3 seconden lang gelijktijdig op en , laat los en houd nog eens 3 seconden ingedrukt. Zo krijgt u toegang tot het installateurniveau, waar u de instellingen voor dat niveau kunt maken. wordt weergegeven (zie ook afb. G). Beginnend bij code 00, wordt de taalkeuze in het display weergegeven. Op het installateurniveau kan er genavigeerd worden met en . Bevestig de instellingen door op te drukken. U verlaat het installateurniveau door op de bedrijfskeuzeknop te drukken. Codelijst Functieblok Code Benaming Fabrieksinstelling Uw instelling Basisinstellingen 00 Taal English 01 Kalibratie opnemer uit 02 Schakeldifferentie 0,5 °C LCD-instellingen 10 Verlichtingsduur 10 seconden 11 Helderheid achtergrondverlichting 0 12 Contrast 0 Klokinstellingen
Tijdzone Afwijking van uit Frankfurt ontvangen tijdsignaal (Centraal-Europese Tijd CET) (zie Aanwijzing 1) 0 uur 31 Begin zomertijd (zie Aanwijzing 2) 31 maart (31-03) 32 Einde zomertijd (zie Aanwijzing 3) 31 oktober (31-10) Aanwijzing 1: Als de radioklok niet actief of niet aanwezig is, heeft deze instelling geen effect. Als de radioklok actief is, wordt het uit Frankfurt ontvangen tijdsignaal verzet door de onder code 30 ingestelde waarde (tijdzone). Aanwijzing 2: Als de radioklok niet actief of niet aanwezig is, wordt de tijd altijd om 02:00 op de zondag vóór de ingestelde datum aangepast. Als de radioklok actief is, wordt de tijdwijziging verzet door de onder code 30 ingestelde waarde (tijdzone). Aanwijzing 3: Als de radioklok niet actief of niet aanwezig is, wordt de tijd altijd om 03:00 op de zondag vóór de ingestelde datum aangepast. Als de radioklok actief is, wordt de tijdwijziging verzet door de onder code 30 ingestelde waarde (tijdzone). 3 Functiecontrole a) Controleer de weergave. Als er geen weergave verschijnt, moeten de batterijen worden gecontroleerd. b) “Continu comfortbedrijf“ , lees de weergegeven temperatuur af. c) REV.. in verwarmingsbedrijf: Stel de gewenste temperatuurwaarde in op een niveau dat boven de weergegeven ruimtetemperatuur ligt (zie handleiding voor bediening). REV.. in koelbedrijf: Stel de gewenste temperatuurwaarde in op een niveau dat onder de weergegeven ruimtetemperatuur ligt (zie handleiding voor bediening). d) Het relais en daarmee bijv. de ketel moet binnen 1 minuut reageren. Symbool ▲ verschijnt op het display. Als dat niet het geval is:
- Controleer de instelling en de bedrading.
- In verwarmingsbedrijf is de ruimtetemperatuur mogelijk hoger dan de ingestelde gewenste temperatuurwaarde, in koelbedrijf mogelijk lager. e) Stel de gewenste temperatuurwaarde van “Continu comfortbedrijf“
op het gewenste niveau. f) Kies de gewenste bedrijfswijze. 4 Reset Door de gebruiker gedefinieerde instellingen: Druk 3 seconden lang gelijktijdig op , en : Alle temperatuur- en tijdsinstellingen van de schuifstanden worden teruggezet op hun standaardwaarden (zie sectie “Fabrieksinstelling“ in de handleiding voor bediening). De op het installateurniveau gemaakte instellingen blijven ongewijzigd. De klok begint bij 12:00, de datum op 01-01-08 (01 - januari - 2008). Tijdens de resettijd branden alle weergavevelden van de display en kunnen dan worden gecontroleerd. Alle door de gebruiker gedefinieerde instellingen plus die welke op het installateurniveau zijn gemaakt: Druk 5 seconden lang gelijktijdig op de DIP-schakelaarresetknop, en : Hierna zijn alle fabrieksinstellingen opnieuw geladen. Dit is van toepassing op zowel de schuifinstellingen als de op het installateurniveau gemaakte instellingen. Aanwijzingen
- De regelaar is een apparaat dat behoort tot softwareklasse A en dat geconstrueerd is voor gebruik in een omgeving met normale vervuilingsgraad.
- REV24RF/SET is een set apparaten bestaande uit een elektronische ruimtetemperatuurregelaar met 7-dagen tijdschakelaar, RF-zender (REV24RF..) en RF-ontvanger (RCR10/868).
