NÁVOD K OBSLUZE iHarbour Joie

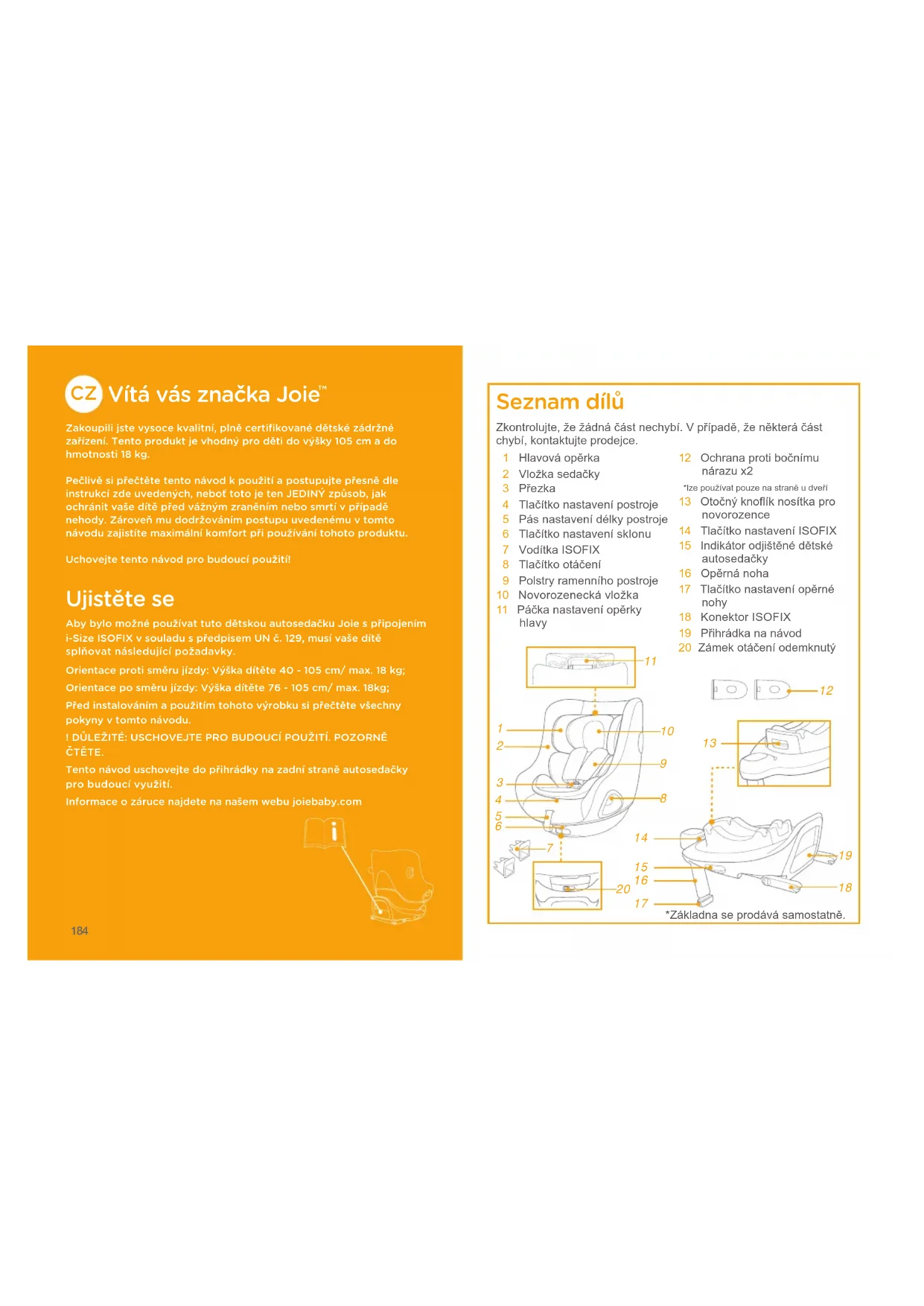

Zakoupili jste vysoce kvalitní﹐ plně certifikované dětské zádržné zařízení. Tento produkt je vhodný pro děti do výšky 105 cm a do hmotnosti 18 kg.Pečlivě si přečtěte tento návod k použití a postupujte přesně dle instrukcí zde uvedených﹐ neboť toto je ten JEDINÝ způsob﹐ jak ochránit vaše dítě před vážným zraněním nebo smrtí v případě nehody. Zároveň mu dodržováním postupu uvedenému v tomto návodu zajistíte maximální komfort při používání tohoto produktu.Uchovejte tento návod pro budoucí použití! Ujistěte se Aby bylo možné používat tuto dětskou autosedačku Joie s připojením i-Size ISOFIX v souladu s předpisem UN č. 129﹐ musí vaše dítě splňovat následující požadavky.Orientace proti směru jízdy: Výška dítěte 40 - 105 cm/ max. 18 kg;Orientace po směru jízdy: Výška dítěte 76 - 105 cm/ max. 18kg;Před instalováním a použitím tohoto výrobku si přečtěte všechny pokyny v tomto návodu.! DŮLEŽITÉ: USCHOVEJTE PRO BUDOUCÍ POUŽITÍ. POZORNĚ ČTĚTE.Tento návod uschovejte do přihrádky na zadní straně autosedačky pro budoucí využití.Informace o záruce najdete na našem webu joiebaby.com Seznam dílů 1 Hlavová opěrka 2 Vložka sedačky 3 P ř e z k a 4 Tlačítko nastavení postroje 5 Pás nastavení délky postroje 6 Tlačítko nastavení sklonu 7 Vodítka ISOFIX 8 Tlačítko otáčení 9 Polstry ramenního postroje10 Novorozenecká vložka11 Páčka nastavení opěrky hlavy12 Ochrana proti bočnímu nárazu x2 *lze používat pouze na straně u dveří13 Otočný knoflík nosítka pro novorozence14 Tlačítko nastavení ISOFIX15 Indikátor odjištěné dětské autosedačky16 Opěrná noha17 Tlačítko nastavení opěrné nohy 18 Konektor ISOFIX19 Přihrádka na návod20 Zámek otáčení odemknutýZkontrolujte, že žádná část nechybí. V případě, že některá část chybí, kontaktujte prodejce. *Základna se prodává samostatně.

DBEJTE na to, aby pevné předměty a plastové části vylepšené dětské autosedačky byly umístěny a instalovány tak, aby nemohly být zachyceny pohyblivým sedadlem nebo dveřmi vozidla.

NEPOUŽÍVEJTE systém vylepšené dětské autosedačky v orientaci proti směru jízdy na sedadlech, na kterých je nainstalován aktivní čelní airbag.

DŮLEŽITÉ - NEPOUŽÍVEJTE ORIENTACI PO SMĚRU JÍZDY, DOKUD VĚK DÍTĚTE NEPŘESÁHNE 15 MĚSÍCŮ (Autosedačku i-Prodigi nelze používat PO SMĚRU JÍZDY.)

Je možné, že tento vylepšený dětský zádržný systém nebude možné umístit do všech schválených vozů. Další podrobnosti viz seznam schválených vozů.

Opěrná noha se musí dotýkat podlahy vozidla. Všechny popruhy zajišťující dítě musí být nastaveny podle jeho těla. Popruhy nesmí být zkroucené.

Zkontrolujte, aby nebyl žádný z bederních popruhů v dolní části opotřebovaný a aby byla pánev pevně zajištěna.

Pokud byla tato vylepšená dětská autosedačka vystavena nadměrnému pnutí při dopravní nehodě, musí být vyměněna. Při dopravní nehodě může dojít ke skrytému poškození. VAROVÁNÍ

Zvažte nebezpečí, které s sebou nesou jakékoli úpravy nebo doplňky tohoto zařízení, které nebyly schváleny kompetentním orgánem. Dále zvažte nebezpečí, které vyplývá z nedodržení pokynů pro instalaci od výrobce této vylepšené dětské autosedačky.

Neponechávejte děti ve vylepšené dětské autosedačce bez dozoru.

Veškerá zavazadla nebo jiné předměty, které v případě nehody mohou způsobit zranění, musí být řádně zajištěny.

Tento vylepšený dětský zádržný systém NELZE používat bez látkových potahů.

Látkové potahy smí být nahrazeny pouze podle doporučení výrobce, protože se nedílnou částí podílejí na účinnosti zádržného systému.

Rovněž věnujte pozornost pokynům a varováním v příručce výrobce vozu.187 188

Zvolte vaši instalaci 40 cm - 105 cm/ ≤18 kg76cm - 105 cm/ ≤18 kgPo směru jízdyProti směru jízdy< 4 roky Pozice 1-5Pozice 1-515 měsíců až 4 rokyRežim instalaceObrázek instalaceDoporučený věk Pozice sedadlaVelikost dítěte

Proti směru jízdyPo/Proti směru jízdy<15 měsíců>15 měsícůRežim instalaceInstalaceZámek otáčení odemknutýVěk dítěte Stav nouze V případě ohrožení nebo úrazu je nejdůležitější poskytnout vašemu dítěti okamžité ošetření a následnou lékařskou pomoc. Informace o produktu

1. Toto je vylepšená dětská autosedačka „i-Size“. Byla schválena v

souladu s předpisem UN č. 129 pro používání na místech k sezení vozu, která jsou kompatibilní se standardem i-Size, jak je uvedeno výrobcem vozu v návodu na použití vozu.

2. Pokud si nebudete jisti, obraťte se na výrobce nebo prodejce této

vylepšené dětské autosedačky. Materiály Plasty, kov, textilie Č. patentu Čeká na udělení patentu189 190 Upozornění k instalaci

1. Připevněte vodítka ISOFIX k ukotvovacím bodům ISOFIX ve voze

(viz návod k používání vozu).

Vodítka ISOFIX chrání potah sedadel před potrháním. Rovněž mohou vést konektory ISOFIX.

2. Vyklopte opěrnou nohu z úložného prostoru.

3. Stiskněte tlačítko nastavení ISOFIX a zároveň vytáhněte konektory

4. Stiskněte tlačítko nastavovací ISOFIX a nastavte konektory ISOFIX.

Zorientujte konektory ISOFIX s vodítky ISOFIX a potom zacvakněte oba konektory ISOFIX do kotvicích bodů ISOFIX.

Instalace základny ! Ujistěte se, že jsou oba konektory ISOFIX pevně uchyceny k příslušným ukotvovacím bodům ISOFIX. Při správném uchycení se musí ozvat dvě cvaknutí a indikátory na obou konektorech ISOFIX musí být zcela zelené.

! Zatažením za oba konektory ISOFIX zkontrolujte, zda je základna řádně nainstalována.

5. Umístěte základnu na sedadlo vozidla a vysuňte opěrnou nohu k

. Když je indikátor opěrné nohy zelený, znamená to, že opěrná noha je nainstalována správně. Červená znamená, že není nainstalována správně.

! Opěrná noha má několik pozic. Když je indikátor opěrné nohy červený, znamená to, že se opěrná noha nachází v nesprávné pozici. ! Opěrná noha musí být v plném kontaktu v podlahou vozidla. ! Stiskněte uvolňovací tlačítko opěrné nohy a potom nohu zkraťte směrem nahoru.

6. Zcela sestavená základna je zobrazena na obrázku

! Konektory ISOFIX musí být připevněny a zajištěny na kotvicích bodech ISOFIX.

! Opěrná noha musí být nainstalována správně se zeleným indikátorem.

! Zajistěte, aby se opěrná noha vždy dotýkala podlahy vozu a zůstala zajištěná bez ohledu na to, že se ve vylepšené dětské autosedačce nachází dítě či nikoli. Vyjmutí základny

7. Chcete-li vyjmout základnu ze sedadla vozu, nejdříve stiskněte

tlačítka sekundárních zámků

-1 a potom uvolňovací tlačítka ISOFIX

-2 na konektorech ISOFIX. Potom vyjměte základnu ze sedadla vozu.

8. Pro převážení stiskněte tlačítko nastavení ISOFIX a zasuňte

1. Tato vylepšená dětská autosedačka je dodávána s odnímatelnou

ochranou proti bočnímu nárazu. Tato ochrana proti bočnímu nárazu MUSÍ být použita na straně u dveří vozidla. Instalace je uvedena na obrázku

2. Chcete-li ochranu proti bočnímu nárazu odejmout, stiskněte

uvolňovací tlačítko.

Použití ochrany proti bočnímu nárazu Výškové nastavení pro hlavovou opěrku a ramenní pásy viz obrázky

1. Nastavte hlavovou opěrku a zkontrolujte, zda se ramenní pásy

nacházejí ve správné výšce podle

! Při používání proti směru jízdy musí být ramenní pásy zároveň s horní stranou ramen dítěte nebo těsně pod ní.

! Při používání po směru jízdy musí být ramenní pásy zároveň s horní stranou ramen dítěte.

Zatáhněte za páčku nastavení opěrky hlavy

a zároveň ji zatáhněte nahoru nebo dolů, dokud nezapadne do jedné ze 6 pozic. Pozice hlavové opěrky jsou ukázány na obrázku

Stiskněte tlačítko nastavení sklonu a upravte vylepšenou dětskou autosedačku do správné pozice.

Režim proti a po směru jízdy mají 5 pozic náklonu, úhly náklonu viz obrázek

Nastavení sklonu Proti směru jízdy (Výška dítěte 40 cm - 105 cm/hmotnost dítěte ≤ 18 kg) viz obrázky

! Nainstalujte vylepšenou dětskou autosedačku na zadní sedadlo vozu a poté usaďte dítě do autosedačky.

1. Zatlačte vylepšenou dětskou autosedačku do základny

. Pokud je vylepšená autosedačka bezpečně nainstalována, indikátor zajištěné autosedačky bude zelený.

2. Chcete-li vylepšenou dětskou autosedačku sejmout, nejdříve vyjměte

dítě ze sedačky. Zatáhněte za indikátor odjištěné dětské autosedačky

-1 a potom zvedněte autosedačku nahoru

-2. Tyto vylepšenou dětskou autosedačku lze instalovat a sejmout POUZE v režimu proti směru jízdy.

3. Stiskněte a podržte tlačítko nastavení ISOFIX a zatlačte vylepšenou

dětskou autosedačku dozadu tak, aby se dotýkala opěráku sedadla vozu.

4. Stisknutí a podržením otočného tlačítka zaměňte stranu pro snazší

vkládání/vyjímání dítěte. Potom otočte sedačku do polohy proti směru jízdy.

! Zajistěte, aby tato vylepšená dětská autosedačka zůstala vždy zajištěná v režimu po směru nebo proti směru jízdy bez ohledu na to, zda se v ní nachází dítě či nikoli. ! Stiskněte tlačítko otáčení na některé straně a otočte vylepšenou dětskou autosedačku.

5. Stiskněte tlačítko nastavení pro postroje a zároveň vytáhněte

ramenní postroj do požadované délky (tahejte zpod pevných ramenních polstrů).

6. Uvolněte přezku postroje stisknutím červeného tlačítka.

7. Položte jazýčky přezky k magnetické části na vnější straně vylepšené

dětské autosedačky tak, aby se jazýčky zachytily na místě.

Použití vložky pro novorozence

8. Usaďte dítě do vylepšené dětské autosedačky a protáhněte obě jeho

9. Zapněte přezku. Viz

Doporučujeme používat kompletní vložku pro novorozence pro dítě do výšky 60 cm a hmotnosti ≤13 kg. Lze ji používat do té doby, dokud dítě z vložky nevyroste. Tato vložka zvyšuje ochranu proti bočnímu nárazu.Vyjměte hlavovou část vložky, pokud se do ní již pohodlně nevejde hlava dítěte.Vyjměte dodatečnou vložku pro tělo dítěte pokud se do ní již pohodlně nevejdou ramena dítěte.Odepněte úchyty, abyste mohli vyndat výplň vnitřní vložky, čímž získáte více prostoru, pokud se již dítě pohodlně nevejde do sedačky. Výplň může být používána odděleně bez přichycení k vnitřní vložce jako opora zad dítěte pro větší komfort v autosedačce.

10. Otočte vylepšenou dětskou autosedačku do polohy proti směru jízdy.

Indikátor vylepšené dětské autosedačky má nyní zelenou barvu.

11. Zatáhněte za pás nastavení délky postroje a utáhněte je tak, aby

bylo dítě pevně připoutáno.

! Vždy uchovávejte dítě zajištěné v řádně utaženém postroji bez zbytečné vůle. Po směru jízdy (Výška dítěte 76 cm - 105 cm/ hmotnost dítěte ≤ 18 kg/ věk dítěte ≥ 15 měsíců) viz obrázky

! Nainstalujte vylepšenou dětskou autosedačku na zadní sedadlo vozu a poté do ní usaďte dítě. ! Chcete-li otočit vylepšenou dětskou autosedačku do orientace po směru jízdy, posuňte tlačítko zámku otáčení doleva.

1. Stisknutím otočného tlačítka zaměňte stranu pro snazší vkládání/

vyjímání dítěte. Potom otočte sedačku do polohy po směru jízdy.

! Stiskněte tlačítko otáčení na některé straně a otočte vylepšenou dětskou autosedačku.

2. Stiskněte tlačítko nastavení pro postroje a zároveň vytáhněte

ramenní postroj do požadované délky (tahejte zpod pevných ramenních polstrů).

3. Uvolněte přezku postroje stisknutím červeného tlačítka.

! Při používání po směru jízdy vyjměte novorozeneckou vložku.

4. Položte jazýčky přezky k magnetické části na vnější straně vylepšené

dětské autosedačky tak, aby se jazýčky zachytily na místě.

5. Otočte vylepšenou dětskou autosedačku po směru jízdy, indikátor

vylepšené dětské autosedačky bude mít zelenou barvu.

! Zajistěte, aby tato vylepšená dětská autosedačka zůstala vždy zajištěná v režimu po směru nebo proti směru jízdy bez ohledu na to, zda se v ní nachází dítě či nikoli.195 196

6. Zatáhněte za pás nastavení délky postroje a utáhněte je tak, aby bylo

dítě pevně připoutáno.

! Vždy uchovávejte dítě zajištěné v řádně utaženém postroji bez zbytečné vůle. ! NEPOUŽÍVEJTE po směru jízdy, pokud vaše dítě neměří alespoň 76 cm A ZÁROVEŇ nemá alespoň 15 měsíců. viz obrázky

Stiskněte červené tlačítko pro odepnutí přezky.

Sejměte látkové části podle kroků

Při nasazování hlavové opěrky a novorozenecké vložky postupujte v obráceném pořadí. Sejmutí látkových částí ! Novorozeneckou vložku skladujte mimo dosah dětí. ! Látkové části umývejte vlažnou vodou do teploty 30 °C. ! Látkové části nežehlete. ! Na látkové části nepoužívejte bělidlo ani je nečistěte za sucha. ! K mytí této vylepšené dětské autosedačky nebo základny nepoužívejte nezředěné čisticí prostředky, benzín ani jiná organická rozpouštědla. Mohlo by dojít k poškození vylepšené dětské autosedačky. ! Nesnažte se kroutit ani ždímat látkové části sedačky velkou silou. Může to na látkových částech zanechat záhyby. ! Látkové části sušte zavěšené ve stínu. ! Pokud tuto vylepšenou dětskou autosedačku nebudete delší dobu používat, vyjměte ji z vozidla. Péče a údržba197 198 Vitajte v rodine Joie
