BRUKSANVISNING iHarbour Joie

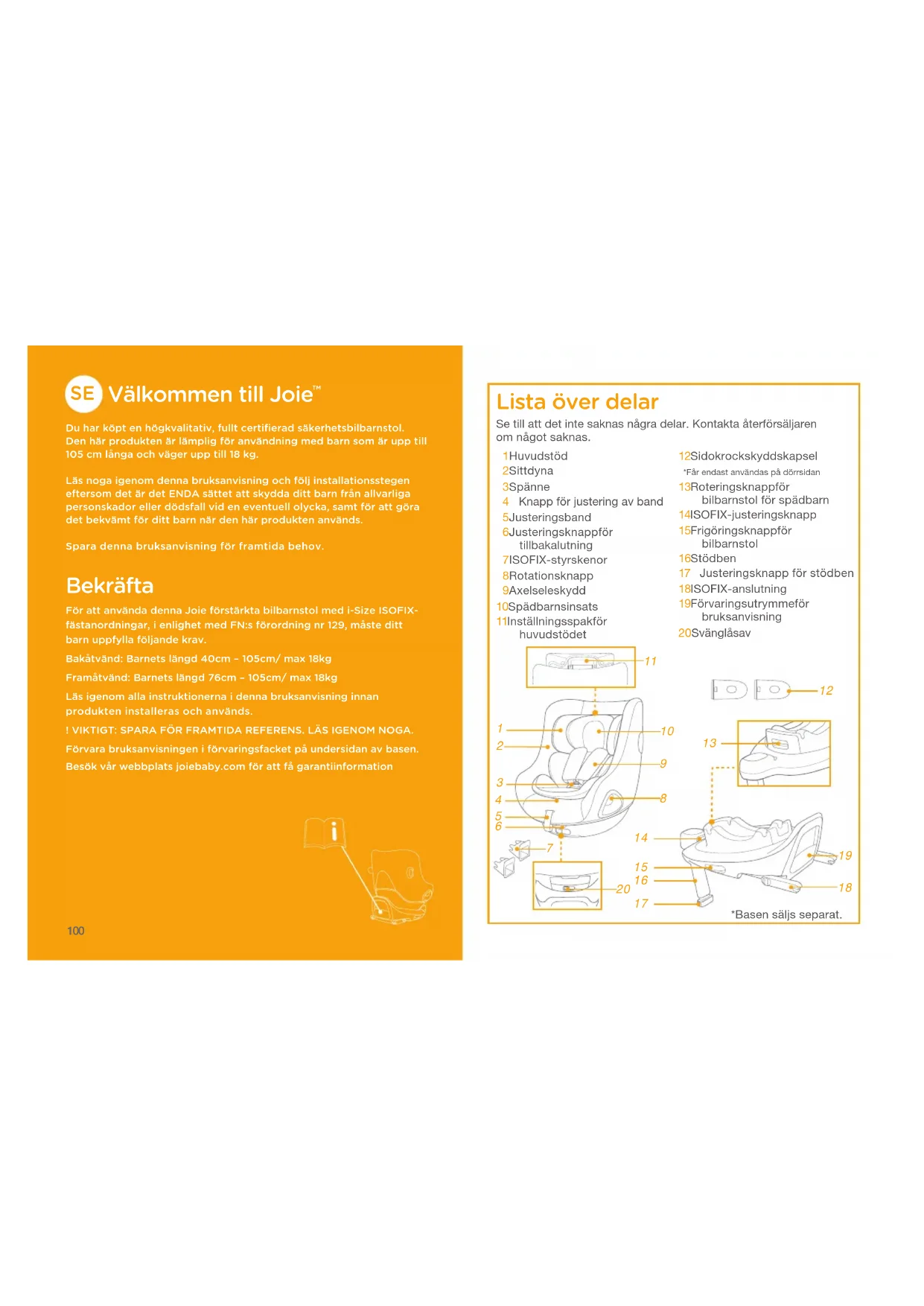

Du har köpt en högkvalitativ﹐ fullt certifierad säkerhetsbilbarnstol. Den här produkten är lämplig för användning med barn som är upp till 105 cm långa och väger upp till 18 kg.Läs noga igenom denna bruksanvisning och följ installationsstegen eftersom det är det ENDA sättet att skydda ditt barn från allvarliga personskador eller dödsfall vid en eventuell olycka﹐ samt för att göra det bekvämt för ditt barn när den här produkten används.Spara denna bruksanvisning för framtida behov. Bekräfta För att använda denna Joie förstärkta bilbarnstol med i-Size ISOFIX-fästanordningar﹐ i enlighet med FN:s förordning nr 129﹐ måste ditt barn uppfylla följande krav.Bakåtvänd: Barnets längd 40cm – 105cm/ max 18kgFramåtvänd: Barnets längd 76cm – 105cm/ max 18kgLäs igenom alla instruktionerna i denna bruksanvisning innan produkten installeras och används.! VIKTIGT: SPARA FÖR FRAMTIDA REFERENS. LÄS IGENOM NOGA.Förvara bruksanvisningen i förvaringsfacket på undersidan av basen.Besök vår webbplats joiebaby.com för att få garantiinformation Lista över delar 1 Huvudstöd 2 Sittdyna 3 Spänne 4 Knapp för justering av band 5 Justeringsband 6 Justeringsknapp för tillbakalutning 7 ISOFIX-styrskenor 8 Rotationsknapp 9 Axelseleskydd10 Spädbarnsinsats11 Inställningsspak för huvudstödet12 Sidokrockskyddskapsel *Får endast användas på dörrsidan13 Roteringsknapp för bilbarnstol för spädbarn14 ISOFIX-justeringsknapp15 Frigöringsknapp för bilbarnstol16 Stödben17 Justeringsknapp för stödben18 ISOFIX-anslutning19 Förvaringsutrymme för bruksanvisning20 Svänglås avSe till att det inte saknas några delar. Kontakta återförsäljaren om något saknas. *Basen säljs separat.

VAR försiktig så att du är säker på att fasta föremålen och plastdelarna på den förstärkta bilbarnstolen är placerade och monterade så att de inte är benägna att fastna i ett säte som rör sig eller någon av fordonets dörrar.

Använd INTE framåtvända förstärkta bilbarnstolsystem på säten som det finns en aktiv krockkudde monterade framför.

Den förstärkta bilbarnstolen kanske inte passar i alla godkända fordon. Se den medföljande listan över monteringsmöjligheter för att få mer information.

Alla stödben ska ha kontakt med fordonets golv och alla remmar som spänner fast barnet ska vara justerade mot barnets kropp. Remmarna får inte vridas.

Se till att säkerställa att höftbandet sitter lågt ned, så att bäckenet är ordentligt fastsatt, skall vara spänt.

Den här förstärkta bilbarnstolen bör bytas ut efter att den har utsatts för kraftig påverkan vid en olycka. En olyckshändelse kan orsaka skador på den som inte är synliga med blotta ögat. VARNING

Överväg risken med att utföra några ändringar eller tillägg på enheten utan godkännande från adekvat myndighet och riskerna med att inte noga följa monteringsanvisningarna som tillverkaren inkluderat med bilbarnstolen.

Barn får inte lämnas obevakade i deras förstärkta bilbarnstol.

Allt bagage eller andra föremål som kan orsaka personskador vid en kollision måste vara ordentligt säkrade.

Det förstärkta bilbarnstolsystemet SKA INTE ANVÄNDAS utan tygdelarna.

Det mjuka materialet får inte ersättas med något annat material än det som rekommenderas av tillverkaren, eftersom det mjuka materialet utgör en integrerad del av bilbarnstolens egenskaper.

Var även uppmärksam på instruktionerna och varningarna i handboken från fordonets tillverkare.103 104

Välj din installation 40 cm–105 cm/ ≤18 kg76 cm–105 cm/ ≤18 kgFramåtvänt läge Bakåtvänt läge < 4 år Position 1-5Position 1-515 månader till 4 årInstallations- läge Bild för installationReferensålderStolpositionBarnets storlek

Bakåtvänt läge Framåtvänt/Bakåtvänt läge <15 månader>15 månader Installationsläge Montering Svänglås avBarnets ålder Nödfall Vid nödfall eller olyckor är det mycket viktigt att barnet omedelbart får första hjälpen och medicinsk behandling. Produktinformation

1. Det här är ett i-Size-system för förstärkt bilbarnstol. Den är godkänd

enligt FN:s förordning nr 129, för användning i i-Size kompatibelt fordonssäte, placerad såsom indikeras av fordonstillverkarens bruksanvisning.

2. Vid tveksamheter ska antingen tillverkaren eller återförsäljaren av

system för förstärkt bilbarnstol rådfrågas. Material Plast, metall, tyg Patentnr. Patentansökan under behandling105 106 Installationsbekymmer

1. Fäst ISOFIX-styrskenorna på fordonets ISOFIX-förankringspunkterna

(se fordonets ägarhandbok).

ISOFIX-styrskenorna kan skydda bilsätets yta från att slitas ut. De kan också styra ISOFIX- anslutningarna.

2. Vik ut stödbenet från förvaringsutrymmet.

3. Förläng ISOFIX-anslutningen genom att trycka på ISOFIX-

justeringsknappen och samtidigt dra i anslutningen.

4. Tryck på ISOFIX-justeringsknappen för att justera ISOFIX-

anslutningarna. Rikta in ISOFIX-anslutningarna mot ISOFIX-skenorna och klicka sedan i båda ISOFIX-anslutningarna i ISOFIX- förankringspunkterna.

Basinstallation ! Var noga med att båda ISOFIX-anslutningarna sitter fast ordentligt på fordonets ISOFIX-förankringspunkter. Det ska uppstå två hörbara klick och indikatorernas färger på båda ISOFIX-kontakterna ska vara helt gröna.

! Kontrollera att basen sitter fast installerad genom att dra i båda ISOFIX-anslutningarna.

5. Efter att basen placerats på fordonssätet, förläng stödbenet till

. När stödbenet är installerat korrekt blir indikatorn för stödben grön. Vid felaktig montering blir den röd.

! Stödbenet har flera lägen. När stödbenets indikator visar rött, innebär detta att stödbenet är i fel läge. ! Kontrollera att stödbenet är helt i kontakt med fordonets golv. ! Kläm på stödbenets justeringsknapp och förkorta sedan stödbenet uppåt.

6. Den komplett monterade basen visas i enligt

! ISOFIX-anslutningarna måste fästas och låsas på ISOFIX- förankringspunkterna.

! Stödbenet måste vara installerat korrekt och ha en grön indikator.

! Var alltid noga med att stödbenet har kontakt med fordonets golv och är hålls låst, oavsett huruvida det finns ett barn i den förstärkta bilstolen. Ta bort basen

7. Ta bort basen från fordonssätet genom att först trycka på de

-1 och sedan trycka på ISOFIX- frikopplingsknapparna

-2 på ISOFIX-anslutningarna innan basen tas bort från fordonssätet.

8. Vid transport ska ISOFIX-justeringsknappen tryckas in och ISOFIX-

anslutningarna ska flyttas tillbaka in i förvaringsläge.

1. Den förstärkta bilbarnstolen levereras med löstagbar

sidokrockskyddkapsel. Sidokrockskyddkapseln MÅSTE användas på fordonets dörrsida. Installationen visas i

2. Tryck på frigöringsknappen för att ta bort sidokrockskyddskapseln.

Använda sidokrockskyddet Höjdjustering för huvudstöd och axelselen se bilder

1. Justera huvudstödet och kontrollera att axelselen har korrekt höjd

! Vid användning i bakåtvänt läge måste axelremmarnas höjd vara i jämnhöjd med eller strax under översta punkten på barnets axlar.

! Vid användning i framåtvänt läge måste axelremmarnas höjd vara i jämnhöjd med översta punkten på barnets axlar.

Dra i huvudstödsspaken

och dra samtidigt upp eller skjut ner huvudstödet tills det snäpper på plats i en av de 6 olika positionerna. Huvudstödets positioner visas enligt

Tryck på knappen för lutningsjustering för att justera den förstärkta bilbarnstolen till den lämpliga positionen.

Både bakåtvänt läge och framåtvänt läge har 5 lutningspositioner, lutningsvinklarna visas enligt

Lutningsjustering Bakåtvänt läge (Barnets längd 40 cm–105 cm/barnets vikt ≤ 18 kg) se bilder

! Installera den förstärkta bilbarnstolen i baksätet och placera sedan barnet i den förstärkta bilbarnstolen.

1. Tryck ned den förstärkta bilbarnstolen på basen

. Om den förstärkta barnbilstolen är säker blir den förstärkta barnbilstolens indikator grön.

2. Frigör den förstärkta bilbarnstolen genom att först ta ut barnet ur

den förstärkta bilbarnstolen. Dra i den förstärkta bilbarnstolens frigöringsknapp

-1 och lyft sedan upp den förstärkta bilbarnstolen

-2. Den förstärkta bilbarnstolen kan BARA installeras och frisläppas i det bakåtvända läget.

3. Tryck och håll kvar på ISOFIX-justeringsknappen och tryck det

förstärkta bilbarnsstolssystemet bakåt tills de kommer i kontakt med fordonets ryggstöd.

4. Tryck och håll kvar på rotationsknappen för att enklare placera/ta ur

barnet och rotera sedan sätet till den bakåtvända positionen.

! Var alltid noga med att den förstärkta bilbarnstolen hålls låst i framåtvänt läge eller bakåtvänt läge, oavsett huruvida det finns ett barn i den förstärkta bilbarnstolen. ! Tryck på rotationsknappen på vardera sidan för att rotera den förstärkta bilbarnstolen.

5. Tryck på bandjusteringsknappen medan du drar axelselarna till den

önskade längden (dra underifrån på de fasta axeldynorna för att förlänga).

6. Lossa bältesspännet på axelselen genom att trycka på den röda

7. Placera spännets tungor mot det magnetiska området på utsidan av

den förstärkta bilbarnstolen så att tungorna hålls på plats.

Använd spädbarnsinsats

8. Placera barnet i den förstärkta bilbarnstolen och trä båda armarna

Vi rekommenderar att hela insatsen används när barnet är mindre än 60 cm och ≤ 13 kg. Den kan används tills barnet vuxit ur den. Spädbarnsinsatsen ökar skyddet för sidostötar.Ta bort huvudstödet på spädbarnsinsatsen när barnets huvud inte längre passar bekvämt.Ta bort kroppspartiet från spädbarnsinsatsen när spädbarnets axlar inte längre sitter bekvämt.Ta bort kuddarna i spädbarnsinsatsen genom att ta bort snäppena om det behövs mer plats på grund av att spädbarnet inte passar bekvämt. Kudden kan användas separat utan att vara fäst i insatsen för att stötta barnets rygg och ge bättre komfort.

10. Rotera den förstärkta bilbarnstolen till den bakåtvända positionen.

Den förstärkta bilbarnstolens indikator blir grön.

11. Dra ned bandinställningen och ställ in lämplig längd för att se till att

! Ha alltid barnet säkert i selen som ska vara ordentligt åtdragen, ta bort eventuellt slack. Framåtvänt läge (Barnets höjd 76 cm–105 cm/barnets vikt ≤ 18kg/barnets ålder ≥ 15 månader) se bilder

! Installera den förstärkta bilbarnstolen i baksätet och placera sedan barnet i den förstärkta bilbarnstolen. ! Skjut svänglåsknappen åt vänster för att rotera den förstärkta barnbilstolen till framåtvänt läge.

1. Tryck på rotationsknappen för att rotera så att det blir enklare att

sätta i/ta ut barnet från sidan. Rotera sedan sätet till framåtvänt läge.

! Tryck på rotationsknappen på vardera sidan för att rotera den förstärkta bilbarnstolen.

2. Tryck på bandjusteringsknappen medan du drar axelselarna till den

önskade längden (dra underifrån på de fasta axeldynorna för att förlänga).

3. Lossa bältesspännet på axelselen genom att trycka på den röda

! Ta bort spädbarnsinsatsen i framåtvänt läge.

4. Placera spännets tungor mot det magnetiska området på utsidan av

den förstärkta bilbarnstolen så att tungorna hålls på plats.

5. Rotera den förstärkta bilbarnstolens säte till framåtvänt, den

förstärkta bilbarnstolens indikator blir grön.

! Var alltid noga med att den förstärkta bilbarnstolen hålls låst i framåtvänt läge eller bakåtvänt läge, oavsett huruvida det finns ett barn i den förstärkta bilbarnstolen.

6. Dra ned bandinställningen och ställ in lämplig längd för att se till att

! Ha alltid barnet säkert i selen som ska vara ordentligt åtdragen, ta bort eventuellt slack. ! Använd INTE framåtvänt läge innan ditt barn både är minst 76 cm lång OCH 15 månader fyllda. se bilder

Tryck på den röda knappen för att öppna spännet.

för att ta bort det mjuka delarna. För att sätta tillbaka det mjuka materialet, upprepa stegen ovan i omvänd ordning. Borttagning av mjuka delar ! Förvara spädbarnsinsatsen utom barnets räckhåll. ! Tvätta det mjuka materialet med kallt vatten under 30 °C. ! Stryk inte det mjuka materialet. ! Blek eller kemtvätta inte de mjuka delarna. ! Använd inte outspädda rengöringsmedel bensin eller andra organiska lösningsmedel för att tvätta den förstärkta bilbarnstolen eller basen. Det kan skada den förstärkta bilbarnstolen. ! Det mjuka materialet ska inte torkas genom att vridas ur kraftigt. Det kan orsaka veck i det mjuka materialet. ! Häng det mjuka materialet att torka i skuggan. ! Ta bort den förstärkta bilbarnstolen från fordonssätet om den inte skall användas under en längre tid. Skötsel och underhåll113 114 Καλώς ήλθατε στη Joie
