KULLANIM KILAVUZU iHarbour Joie

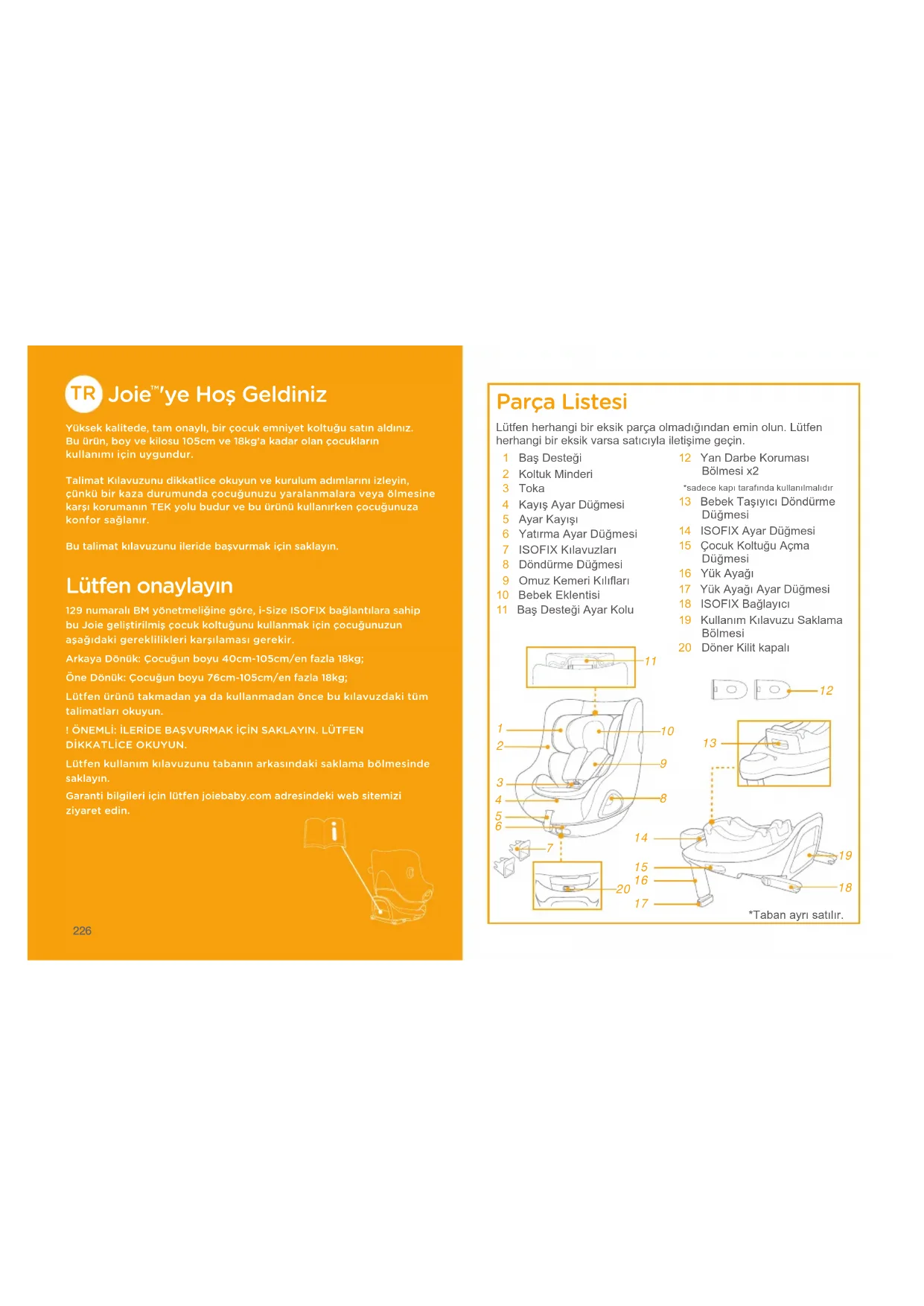

'ye Hoş Geldiniz Yüksek kalitede﹐ tam onaylı﹐ bir çocuk emniyet koltuğu satın aldınız. Bu ürün﹐ boy ve kilosu 105cm ve 18kg'a kadar olan çocukların kullanımı için uygundur.Talimat Kılavuzunu dikkatlice okuyun ve kurulum adımlarını izleyin﹐ çünkü bir kaza durumunda çocuğunuzu yaralanmalara veya ölmesine karşı korumanın TEK yolu budur ve bu ürünü kullanırken çocuğunuza konfor sağlanır.Bu talimat kılavuzunu ileride başvurmak için saklayın. Lütfen onaylayın 129 numaralı BM yönetmeliğine göre﹐ i-Size ISOFIX bağlantılara sahip bu Joie geliştirilmiş çocuk koltuğunu kullanmak için çocuğunuzun aşağıdaki gereklilikleri karşılaması gerekir.Arkaya Dönük: Çocuğun boyu 40cm-105cm/en fazla 18kg;Öne Dönük: Çocuğun boyu 76cm-105cm/en fazla 18kg;Lütfen ürünü takmadan ya da kullanmadan önce bu kılavuzdaki tüm talimatları okuyun.! ÖNEMLİ: İLERİDE BAŞVURMAK İÇİN SAKLAYIN. LÜTFEN DİKKATLİCE OKUYUN.Lütfen kullanım kılavuzunu tabanın arkasındaki saklama bölmesinde saklayın.Garanti bilgileri için lütfen joiebaby.com adresindeki web sitemizi ziyaret edin. Parça Listesi 1 Baş Desteği 2 Koltuk Minderi 3 T o k a 4 Kayış Ayar Düğmesi 5 Ayar Kayışı 6 Yatırma Ayar Düğmesi 7 ISOFIX Kılavuzları 8 Döndürme Düğmesi 9 Omuz Kemeri Kılıfları10 Bebek Eklentisi11 Baş Desteği Ayar Kolu12 Yan Darbe Koruması Bölmesi x2 *sadece kapı tarafında kullanılmalıdır13 Bebek Taşıyıcı Döndürme Düğmesi14 ISOFIX Ayar Düğmesi15 Çocuk Koltuğu Açma Düğmesi16 Yük Ayağı17 Yük Ayağı Ayar Düğmesi18 ISOFIX Bağlayıcı19 Kullanım Kılavuzu Saklama Bölmesi20 Döner Kilit kapalıLütfen herhangi bir eksik parça olmadığından emin olun. Lütfen herhangi bir eksik varsa satıcıyla iletişime geçin. *Taban ayrı satılır.

Geliştirilmiş çocuk koltuğu sisteminin sert ve plastik parçalarının, hareketli bir koltuğa veya aracın bir kapısına sıkışmayacak şekilde yerleştirilip monte edilmeleri gerektiğine DİKKAT EDİN.

Aktif bir ön hava yastığının takılı olduğu oturma konumlarında, arkaya dönük gelişmiş çocuk koltuğu sistemini KULLANMAYIN.

Geliştirilmiş çocuk koltuğu, onaylı tüm araçlara sığmayabilir. Daha fazla bilgi için lütfen verilen montaj listesine bakın.

Herhangi bir destek ayağı araç tabanıyla temas etmeli ve çocuğu tutan kayışlar çocuğun vücuduna göre ayarlanmalıdır. Kemerler bükülmemelidir.

Herhangi bir kucak kemerinin alttan takıldığından emin olun, böylece kalça kemiği sağlam bir şekilde takılmalıdır.

Bir kazada şiddetli zorlanmalara maruz kaldığında bu geliştirilmiş çocuk koltuğu değiştirilmelidir. Bir kaza, üzerlerinde göremeyebileceğiniz hasara neden olabilir. UYARI

Yetkili makamın onayı olmadan cihazda herhangi bir değişiklik veya ekleme yapılması ve geliştirilmiş çocuk koltuğu üreticisi tarafından sağlanan montaj talimatlarının tam olarak yerine getirilmemesi durumlarında ortaya çıkabilecek tehlikeleri dikkate alın.

Çocuklar, geliştirilmiş çocuk koltuğu sisteminde gözetimsiz bırakılmamalıdır.

Çarpışma durumunda yaralanmalara neden olabilecek herhangi bir bavul veya diğer nesneler uygun biçimde sabitlenmelidir.

Geliştirilmiş çocuk koltuğu sistemi, tekstil malzemeleri olmadan KULLANILMAMALIDIR.

Koltuk performansının önemli bir parçasını oluşturduklarından, tekstil malzemeleri üretici firmanın önerdiğinin dışındakilerle değiştirilmemelidir.

Lütfen araç üreticisinin el kitabındaki talimat ve uyarılara da dikkat edin.229 230

Kurulumunuzu Seçin 40cm-105cm/ ≤18.5kg76cm-105cm/ ≤18.5kg Öne Dönük Mod Arkaya Dönük Mod <4 yaş Konum 1-5Konum 1-515 ay ila 4 yaş Montaj Modu Montaj için şekil Referans YaşKoltuk KonumuÇocuk Boyutu

Arkaya Dönük ModÖne/Arkaya Dönük Mod<15 ay>15 ayMontaj Modu MontajDöner Kilit kapalıÇocuğun Yaşı Acil durum Acil durum veya kaza hâlinde, ilk yardım ve tıbbi tedavi yoluyla çocuğunuzla hemen ilgilenilmesini sağlamak çok önemlidir. Ürün Bilgisi

1. Bu bir "i-Size" Geliştirilmiş Çocuk Koltuğu Sistemidir. 129 numaralı

BM Yönetmeliğine göre, aracın kullanım kılavuzunda araç üreticisi tarafından belirtilen i-Size uyumlu araç koltuğu konumlarında kullanım için onaylanmıştır.

2. Şüphe duyulması durumunda Geliştirilmiş Çocuk Koltuğu Sisteminin

üreticisine veya bayisine danışın. Malzemeler Plastik, metal, kumaş Patent No. Patentler beklemededir231 232 Montaj ile ilgili hususlar

1. ISOFIX kılavuzlarını aracın ISOFIX sabitleme noktalarına takın (araç

kullanım kılavuzuna bakın).

ISOFIX kılavuzları, araç koltuğunun yüzeyini yırtılmaya karşı koruyabilir. Ayrıca ISOFIX konektörlerini de yönlendirebilirler.

2. Saklama bölmesinden katlı durumda olan yük ayağını açın.

3. Bağlayıcıyı çekerken ISOFIX ayar düğmesine bastırarak ISOFIX

bağlayıcıları uzatın.

4. ISOFIX ayar düğmesine basarak ISOFIX bağlayıcılarını ayarlayın.

ISOFIX bağlayıcılarını ISOFIX kılavuzlarıyla hizalayıp, her iki ISOFIX bağlayıcısını ISOFIX sabitleme noktalarına geçirin.

! Her iki ISOFIX bağlayıcının da aracın ISOFIX sabitleme noktalarına Taban Kurulumu sıkıca takıldığından emin olun. İki tık sesi duyulmalı ve her iki ISOFIX bağlayıcıdaki göstergelerin renkleri tamamen yeşil olmalıdır.

! Her iki ISOFIX bağlayıcıyı çekerek, tabanın güvenli bir şekilde takıldığını kontrol edin.

5. Tabanı araç koltuğuna yerleştirdikten sonra yük ayağını yere kadar

Yük ayağı doğru şekilde takıldığında, yük ayağı göstergesi yeşil yanar. Yanlış takıldığında kırmızı yanar.

! Yük ayağının birden fazla konumu vardır. Yük ayağı göstergesinin kırmızı renkte olması, yük ayağının yanlış konumda bulunduğunu gösterir. ! Yük ayağının aracın tabanıyla tam olarak temas ettiğinden emin olun. ! Yük ayağı ayar düğmesini sıkın, ardından yük ayağını yukarı doğru kısaltın

‘ da gösterilmiştir. ! ISOFIX bağlayıcılar, ISOFIX sabitleme noktalarına takılmalı ve kilitlenmelidir.

! Yük ayağı doğru takılmalı ve göstergesi yeşil olmalıdır.

! Gelişmiş çocuk koltuğu sisteminde çocuk olsun ya da olmasın, yük ayağının araç zemini ile temas halinde olduğundan ve kilitli kaldığından daima emin olun. Tabanı çıkarma

7. Tabanı araç koltuğundan çıkarmak için, önce ikincil kilit düğmelerine

-1 basın, ardından tabanı araç koltuğundan çıkarmadan önce ISOFIX konektörlerindeki ISOFIX serbest bırakma düğmelerine

8. Taşımak için, ISOFIX ayar düğmesine basın ve ISOFIX

bağlayıcılarını saklama konumuna geri getirin.

1. Geliştirilmiş çocuk koltuğu, çıkarılabilir yan darbe koruması bölmesi

ile birlikte teslim edilir. Bu yan darbe koruma bölmesi aracın kapı tarafında KULLANILMALIDIR. Kurulum

2. Yan darbe koruma bölmesini çıkarmak için açma düğmesine basın.

Yan Darbe Korumasını Kullanma Kafa Desteği ve Omuz Kemeri için Yükseklik Ayarı bkz. resim

1. Lütfen baş desteğini ayarlayın ve omuz kemerinin

göre doğru yükseklikte olduğunu kontrol edin. ! Arkaya dönük modda kullanılırken, omuz kemeri yüksekliği çocuğun omuzlarının üst kısmıyla eşit düzeyde veya üst kısmının hemen aşağısında olmalıdır.

! Öne dönük modda kullanılırken, omuz kemeri yüksekliği çocuğun omuzlarının üst kısmıyla eşit düzeyde olmalıdır.

Baş desteği ayar kolunu çekerken

, 6 konumdan birine geçinceye kadar kafa desteğini yukarı veya aşağı çekin. Baş desteği konumları

‘de gösterilmiştir. bkz. resim

Yatırma ayarı düğmesini sıkıp, geliştirilmiş çocuk koltuğunu uygun konuma ayarlayın.

Hem arkaya bakan hem de öne bakan modda 5 yatırma pozisyonu bulunur ve yatırma açıları

‘ de gösterilmiştir. Yatırma Ayarı Arkaya Bakan Mod (Çocuğun boyu 40cm-105cm/ Çocuğun kilosu ≤18kg) bkz. resim

! Lütfen geliştirilmiş çocuk koltuğunu aracın arka koltuğuna monte edip ardından çocuğu geliştirilmiş çocuk koltuğuna yerleştirin.

1. Geliştirilmiş çocuk koltuğunu tabana doğru aşağı itin.

Geliştirilmiş çocuk koltuğu sabitlenirse, geliştirilmiş çocuk koltuğu göstergesi yeşil renkte görünür.

2. Geliştirilmiş çocuk koltuğunu açmak için önce çocuğu çocuk

koltuğundan çıkarın. Çocuk koltuğu açma düğmesini çekin

-1, sonra çocuk koltuğunu yukarı kaldırın

-2. Geliştirilmiş çocuk koltuğu YALNIZ arkaya dönük moddayken takılabilir ve ayrılabilir.

3. ISOFIX ayar düğmesine basılı tutun ve geliştirilmiş çocuk koltuğu

sistemini araç koltuğunun arkalığına temas edene kadar geriye doğru itin.

4. Çocuğun yandan daha kolay yerleştirilmesi/çıkarılması amacıyla

döndürmek için döndürme düğmesine basılı tutarak koltuğu arkaya dönük konuma döndürün.

! Gelişmiş çocuk koltuğu sisteminde çocuk olsun ya da olmasın, gelişmiş çocuk koltuğunun daima ileriye dönük modda veya arkaya dönük modda kilitli kaldığından emin olun. ! Geliştirilmiş çocuk koltuğunu döndürmek için herhangi bir taraftaki döndürme düğmesine basın.

5. Kemer ayarı düğmesine basarken, omuz kemerini istediğiniz

uzunluğa çekin (uzatmak için sabit omuz tamponlarının alt kısmından çekin).

6. Kırmızı düğmeye basarak kemerin tokasını açın.

7. Tokanın dillerini, diller sabit tutulacak şekilde geliştirilmiş çocuk

koltuğunun dış tarafındaki manyetik alana yerleştirin.

Bebek Eklentisi Kullanımı

8. Çocuğu geliştirilmiş çocuk koltuğuna yerleştirip her iki kolu

kemerlerden geçirin.

9. Tokayı takın. Lütfen

numaralı resme başvurun. Bebek 60cm'den kısa ve ≤13kg’nin altındayken tam bebek eklentisinin kullanılmasını öneririz. Bebek eklentiye sığmayana kadar kullanılabilir. Bebek eklentisi yan darbe korumasını artırır.Çocuğun kafası rahatlıkla sığmamaya başladığında, bebek eklentisinin baş desteği kısmını çıkarın.Bebeğin omuzları rahatlıkla sığmamaya başladığında, bebek eklentisinin gövde kısmını çıkarın.Çocuk rahat biçimde oturamadığında daha fazla alan sağlamak için kopçaları ayırarak bebek eklentisi yastığını çıkarın. Daha fazla rahatlık için çocuğun sırtını desteklemek amacıyla, yastık, takılmadan ayrı olarak kullanılabilir.

10. Geliştirilmiş çocuk koltuğunu arkaya bakacak şekilde döndürün.

Geliştirilmiş çocuk koltuğu göstergesi yeşil yanacaktır.

11. Ayar kayışını aşağı çekin ve çocuğun doğru biçimde

sabitlendiğinden emin olmak için uygun uzunluğa ayarlayın.

! Çocuğu her zaman kemerde sabit ve gevşeklikler giderilerek uygun biçimde sıkıştırılmış şekilde tutun. Öne Dönük Mod (Çocuğun boyu 76cm- 105cm/Çocuğun kilosu ≤18kg/ Çocuğun yaşı ≥15 ay) bkz. resim

! Lütfen geliştirilmiş çocuk koltuğunu aracın arka koltuğuna monte edin ve ardından çocuğu geliştirilmiş çocuk koltuğuna yerleştirin. ! Geliştirilmiş çocuk koltuğunu öne bakan moda döndürmek için lütfen döner kilit düğmesini sola kaydırın.

1. Çocuğun yandan daha kolay yerleştirilmesi/çıkarılması amacıyla

döndürmek için döndürme düğmesine basıp koltuğu öne dönük konuma döndürün.

! Geliştirilmiş çocuk koltuğunu döndürmek için herhangi bir taraftaki döndürme düğmesine basın.

2. Kemer ayarı düğmesine basarken, omuz kemerini istediğiniz

uzunluğa çekin (uzatmak için sabit omuz tamponlarının alt kısmından çekin).

3. Kırmızı düğmeye basarak kemerin tokasını açın.

! Öne bakan moddayken bebek eklentisini çıkarın.

4. Tokanın dillerini, diller sabit tutulacak şekilde geliştirilmiş çocuk

koltuğunun dış tarafındaki manyetik alana yerleştirin.

5. Geliştirilmiş çocuk koltuğunu öne dönük moda getirin, geliştirilmiş

çocuk koltuğu göstergesi yeşil yanacaktır.

! Gelişmiş çocuk koltuğu sisteminde çocuk olsun ya da olmasın, gelişmiş çocuk koltuğunun daima ileriye dönük modda veya arkaya dönük modda kilitli kaldığından emin olun.

6. Ayar kayışını aşağı çekin ve çocuğun doğru biçimde sabitlendiğinden

emin olmak için uygun uzunluğa ayarlayın.

! Çocuğu her zaman kemerde sabit ve gevşeklikler giderilerek uygun biçimde sıkıştırılmış şekilde tutun. ! Çocuğunuz en az 76 cm VE 15 aylık değilse öne dönük modu KULLANMAYIN. bkz. resim

Tokayı çıkarmak için kırmızı düğmeye basın.

Tekstil malzemelerini ayırmak için

arası adımları izleyin. Tekstil malzemelerini tekrar takmak için lütfen yukarıdaki adımları ters yönde izleyin. Tekstil Malzemelerini Ayırma ! Lütfen bebek eklentisini çocuğun ulaşamayacağı bir yerde saklayın. ! Tekstil malzemelerini 30°C'nin altındaki soğuk suyla yıkayın. ! Tekstil malzemelerini ütülemeyin. ! Tekstil malzemelerini çamaşır suyuyla yıkamayın veya kuru temizlemeye vermeyin. ! Geliştirilmiş çocuk koltuğunu veya tabanı yıkamak için, seyreltilme- miş deterjan, gaz ya da başka bir organik çözelti kullanmayın. Bu işlem geliştirilmiş çocuk koltuğuna zarar verebilir. ! Tekstil malzemelerini kurutmak için fazla kuvvet uygulayarak bükmeyin. Tekstil malzemelerinde kırışıklık bırakabilir. ! Tekstil malzemelerini gölgede asarak kurutun. ! Uzun süre kullanılmayacaksa, lütfen geliştirilmiş çocuk koltuğunu araç koltuğundan çıkarın. Bakım ve Koruma239 240 Вас приветствует компания Joie
