iHarbour - Turvaistuin Joie - Ilmainen käyttöohje ja opas

Tuotetyyppi	Auton istuin
Merkki	Joie
Malli	iHarbour
Kategoria	Parannettu i-Size lasten turvajärjestelmä
Hyväksyntä	YK:n asetus nro 129 (i-Size)
Takaperin käyttö	40 cm - 105 cm / ≤ 18 kg
Kasvot menosuuntaan käyttö	76 cm - 105 cm / ≤ 18 kg / ≥ 15 kk
Kierto	360° kiertopainikkeella
Kallistus	5 asentoa (takaperin ja menosuuntaan)
Säädettävä niskatuki	6 asentoa
Sivutörmäyssuojaus	Irrotettava moduuli, asetetaan oven puolelle
Vauvaistuinosa	Suositeltu käyttö 60 cm asti / ≤ 13 kg
Ankkurointijärjestelmä	ISOFIX lukitusosoittimilla
Tukijalka	Korkeussäädettävä maakosketusosoittimella
Materiaalit	Muovit, metallit, kankaat
Pehmeiden osien hoito	Pese kylmällä vedellä ≤ 30°C, kuivaa varjossa, älä silitä, älä käytä valkaisuainetta, älä kuivapesua
Ohjekirjan sivut	147 sivua
Ohjekirjan säilytys	Säilytyslokero pohjan takana

Usein kysytyt kysymykset - iHarbour Joie

Kuinka asentaa Joie iHarbour -turvaistuin oikein ISOFIXillä?

Kiinnitä ensin ISOFIX-ohjaimet auton ankkuripisteisiin. Laajenna ISOFIX-liittimiä painamalla ISOFIX-säätöpainiketta ja vetämällä. Työnnä liittimet ankkureihin, kunnes kuulet kaksi napsahdusta. Tarkista, että osoittimet ovat täysin vihreitä. Avaa sitten tukijalka ja säädä sitä, kunnes osoitin muuttuu vihreäksi.

Mikä on enimmäispituus ja -paino istuimen käytölle takaperin?

Takaperin käyttö sopii lapsille, joiden pituus on 40 cm - 105 cm ja paino enintään 18 kg.

Voinko käyttää istuinta menosuuntaan ennen kuin lapseni on 15 kuukautta vanha?

Ei, ÄLÄ käytä menosuuntaan ennen kuin lapsi on 15 kuukauden ikäinen. Menosuuntaan käyttö on sallittu vasta 15 kuukauden iästä alkaen, vähimmäispituudella 76 cm ja enimmäispainolla 18 kg.

Kuinka säätää niskatuen ja olkahihnojen korkeutta?

Vedä niskatuen säätövivusta samalla kun vedät tukea ylös tai alas asettaaksesi sen johonkin 6 asennosta. Takaperin käytössä hihnojen tulee olla lapsen hartioiden tasolla tai alapuolella. Menosuuntaan käytössä niiden tulee olla hartioiden tasolla.

Kuinka puhdistaa istuimen pehmeät osat?

Pese pehmeät osat kylmällä vedellä (≤ 30°C). Älä silitä, älä kuivapesua äläkä käytä valkaisuainetta. Anna kuivua varjossa. Älä käytä orgaanisia liuottimia tai laimentamattomia pesuaineita.

Mihin sivutörmäyssuojamoduuli on tarkoitettu?

Irrotettava sivutörmäyssuojamoduuli lisää turvallisuutta sivutörmäyksen sattuessa. Se tulee asentaa auton oven puolelle. Poistaaksesi sen, paina avauspainiketta.

Kuinka istuinta käännetään lapsen asettamisen helpottamiseksi?

Paina istuimen toisella sivulla olevaa kiertopainiketta kääntääksesi sen sivuasentoon ja aseta lapsi. Käännä sitten istuin takaperin- tai menosuuntaan. Varmista, että lukitusosoitin on vihreä.

Kuinka kauan vauvaistuinosaa käytetään?

Vauvaistuinosaa suositellaan käytettäväksi, kunnes lapsi on 60 cm pitkä ja painaa 13 kg. Kun lapsen pää ei enää mahdu, poista insertin niskatuen osa. Jos hartiat ovat liian tiukat, poista vartalo-osa. Voit myös poistaa pehmusteen erikseen lisätilan saamiseksi.

Mitä tehdä onnettomuuden sattuessa?

Istuimen tulee vaihtaa voimakkaan onnettomuuden jälkeen, vaikka se näyttäisi ehjältä. Poista lapsi välittömästi ja anna ensiapua. Ota tarvittaessa yhteys lääkäriin.

Mihin käyttöohje säilytetään?

Käyttöohje tulee säilyttää säilytyslokerossa, joka sijaitsee istuimen pohjan takana.

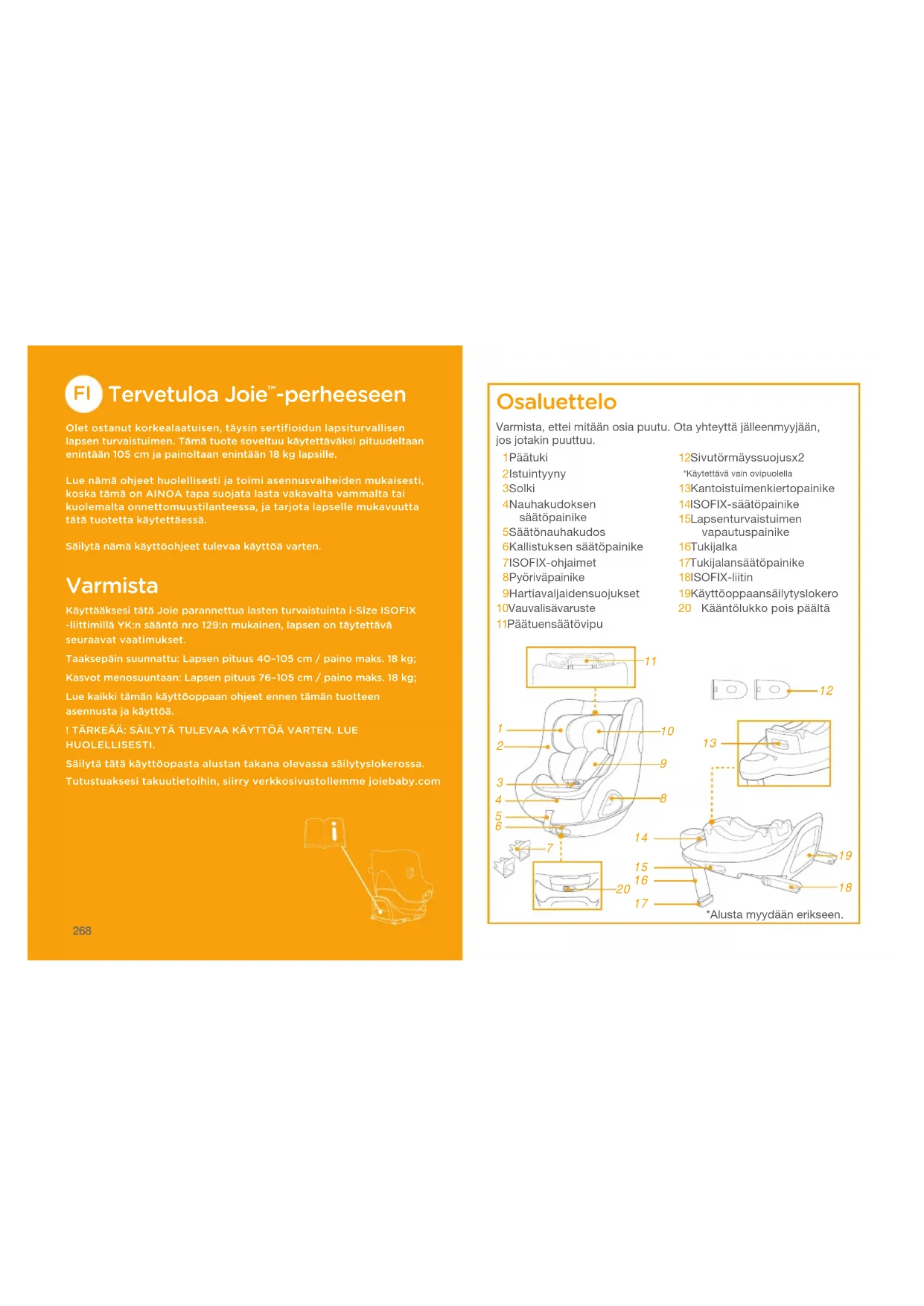

KÄYTTÖOHJE iHarbour Joie

Olet ostanut korkealaatuisen, täysin sertifioidun lapsiturvallisen turvaistuimen. Tämä tuote soveltuu käytettäväksi lapsille, joiden pituus on enintään 105 cm ja paino enintään 18 kg.

Lue nämä ohjeet huolellisesti ja noudata asennusvaiheita, koska tämä on AINOA tapa suojata lasta vakavalta vammalta tai kuolemalta onnettomuustilanteessa ja tarjota lapselle mukavuutta tätä tuotetta käytettäessä.

Säilytä nämä käyttöohjeet tulevaa käyttöä varten.

Varmista

Käyttääksesi tätä Joie parannettua lasten turvaistuinta i-Size ISOFIX -liittimillä YK:n sääntö nro 129:n mukaisesti, lapsen on täytettävä seuraavat vaatimukset.

Taaksepäin suunnattu: Lapsen pituus 40-105 cm / paino maks. 18 kg; Kasvot menosuuntaan: Lapsen pituus 76-105 cm / paino maks. 18 kg; Lue kaikki tämän käyttöoppaan ohjeet ennen tämän tuotteen asennusta ja käyttöä.

! TÄRKEÄÄ: SÄILYTÄ TULEVAA KÄYTTÖÄ VARTEN. LUE HUOLELLISESTI.

Säilytä tätä käyttöopasta alustan takana olevassa säilytyslokerossa. Tutustuaksesi takuutietoihin, siirry verkkosivustollemme joiebaby.com

Varmista, ettei mitään osia puutu. Ota yhteyttä jälleenmyyjään, jos jotakin puuttuu.

1Päätuki 2Istuintyyny 3Solki 4Nauhakudoksen säätöpainike 5Säätönauhakudos 6Kallistuksen säätöpainike 7ISOFIX-ohjaimet 8Pyöriväpainike 9Hartiavaljaiden suojukset 10Vauvalisävaruste 11Päätuensäätövipu

12Sivutörmäyssuojus x2 *Käytettävä vain ovipuolella 13Kantoistuimen kiertopainike 14ISOFIX-säätöpainike 15Lapsenturvaistuimen vapautuspainike 16Tukijalka 17Tukijalan säätöpainike 18ISOFIX-liitin 19Käyttöoppaan säilytyslokero 20 Kääntölukko pois päältä

VAROITUS

! PIDÄ huoli, että parannetun lapsen turvaistuimen jäykät kohteet ja muoviosat tulee sijoittaa niin, että niiden juuttuminen siirrettävään istuimeen tai ajoneuvon oveen on epätodennäköistä. ! ÄLÄ käytä taaksepäin suunnattua parannettua lapsen turvaistuinjärjestelmää istuimella, jonka yhteyteen on asennettu aktiivinen frontaalinen turvatyyny. ! TÄRKEÄÄ - ÄLÄ KÄYTÄ KASVOT MENOSUUNTAAN -ASENTOA ENNEN KUIN LAPSI ON IÄLTÄÄN YLI 15 KUUKAUTTA (i-Prodigi ei tue ETEENPÄIN SUUNNATTU -tilaa.) ! Parannettu lasten turvaistuin ei ehkä sovi kaikkiin hyväksyttyihin ajoneuvoihin. Katso lisätietoja toimitukseen kuuluvasta sopimuksesta. Tukijalan tulee olla kosketuksissa ajoneuvon lattian kanssa ja kaikkien hihnojen tulee olla säädetty lapsen keholle sopiviksi. Hihnat eivät saa olla kiertyneitä. ! Varmista, että kaikkia sylihihnoja pidetään alhaalla niin, että lantio on kiinnittynyt lujasti, on kuormitettava. ! Tämä parannettu lapsen turvaistuin tulee vaihtaa, jos se on altistunut voimakkaille rasituksille onnettomuudessa. Onnettomuus voi aiheuttaa silmille havaitsematonta vahinkoa.

VAROITUS

! Pidä mielessä vaara, joka aiheutuu ilman toimivaltaisen viranomaisen hyväksyntää tehdyistä muutoksista tai lisäyksistä, ja vaaroja, jotka aiheutuvat siitä, ettei lapsen parannetun turvaistuimen valmistajan toimittamia asennusohjeita noudateta tarkasti. ! Lapsia ei saa jättää valvomatta parannettuihin lapsen turvaistuimiin. ! Kaikki matkatavarat tai muut esineet, jotka voivat aiheuttaa vammoja törmäystilanteessa, on kiinnitettävä kunnolla. ! Parannettua lapsen turvaistuinjärjestelmää EI SAA KÄYTTÄÄ ilman pehmyttarvikkeita. ! Pehmyttarvikkeita ei saa vaihtaa muihin kuin valmistajan suosittelemiin, koska pehmyttarvikkeet muodostavat kiinteän osan turvajärjestelmän suorituskyvystä. ! Kiinnitä myös huomiota ajoneuvon valmistajan käsikirjan ohjeisiin ja varoituksiin.

Hätätilanne

Hätätilanteessa tai onnettomuuden sattuessa kaikkein tärkeintä on ensiavun saaminen lapselle ja hakeutuminen välittömästi lääketieteelliseen hoitoon.

Tuotetiedot

1. Tämä on "i-Size"-parannettu lapsen turvaistuinjärjestelmä. Se on hyväksytty YK:n säädöksen nro 129:n mukaisesti käytettäväksi i-Size-yhteensopivissa istumasijainneissa, jotka ajoneuvon valmistaja on osoittanut ajoneuvon käyttöoppaassa.
2. Jollet ole varma, ota yhteyttä parannetun lapsen turvaistuinjärjestelmän valmistajaan tai jälleenmyyjään.

Materiaalit: Muovit, metalli, kankaat Patenttinumero: Patentteja vireillä

Valitse asennuksesi

ECE R129	Lapsen koko	Asennustila	Asennuskaavio Viiteikä	Istumapaikka
	40-105 cm / ≤18 kg	Taaksepäin suunnattu tila		<4 vuotta Sijainti 1-5
	76-105 cm / ≤18 kg	Kasvot menosuuntaan -tila		15 kuukautisesta 4-vuotiaaseen Sijainti 1-5

Lapsen ikä	Asennustila	Asennus	Kääntölukko pois päältä
<15 kuukautisesta	Taaksepäin suunnattu tila
>15 kuukautisesta	Kasvot menosuuntaan -tila/Taaksopäin suunnattu tila

Asennuksessa huomioitavaa

1. Kiinnitä ISOFIX-ohjaimet ajoneuvon ISOFIX-kiinnityspisteisiin (katso ajoneuvon omistajan käsikirja). ① ISOFIX-ohjaimet suojaavat ajoneuvon istuimen pintaa repeämisiltä. Ne myös ohjaavat ISOFIX-liittimiä.
2. Taita tukijalka esiin varastolokerosta.
3. Laajenna ISOFIX-liittimiä painamalla ISOFIX-säätöpainiketta samalla liittimestä vetäen.
4. Paina ISOFIX-säätöpainiketta säätääksesi ISOFIX-liittimiä. Kohdista ISOFIX-liittimet ISOFIX-ohjaimien kanssa ja napsauta sitten molemmat ISOFIX-liittimet ISOFIX-kiinnityspisteisiin.

Varmista, että molemmat ISOFIX-kiinnikkeet on kiinnitetty lujasti ajoneuvon ISOFIX-kiinnityskohtiin. Liitettäessä tulisi kuulua kaksi naksahdusta ja molempien ISOFIX-ilmaisimien tulisi näkyä vihreinä. Varmista, että alusta on asennettu pitävästi vetämällä molemmista ISOFIX-liittimistä. Asetettuasi alustan ajoneuvon istuimelle, laajenna tukijalka lattiaan. Kun tukijalka on kiinnitetty oikein, tukijalan merkkivalo palaa vihreänä. Se näkyy punaisena, kun asennus on tehty väärin. Tukijalalla on useita asentoja. Kun tukijalan ilmaisin näkyy punaisena, tukijalka on väärässä asennossa. Varmista, että tukijalka on kokonaan kosketuksissa ajoneuvon lattialevyn kanssa. Purista tukijalan säätöpainiketta ja lyhennä sitten tukijalkaa ylöspäin. Kokonaan koottu alusta näkyy kuvassa 6. ISOFIX-liittimien tulee olla kiinni ja lukittuina ISOFIX-kiinnityspisteisiin. Tukijalka on asennettava oikein niin, että vihreä ilmaisin on näkyvissä. Varmista aina, että tukijalka on kosketuksissa ajoneuvon lattian kanssa ja pysyy lukittuna riippumatta siitä onko parannetussa lapsen turvaistuimessa lasta.

Alustan poistaminen

1. Poistaaksesi alustan ajoneuvon istuimesta, paina ensin toissijaisia lukkopainikkeita (7-1) ja paina sen jälkeen ISOFIX-vapautuspainikkeita (7-2) ISOFIX-liittimissä ennen alustan poistamista ajoneuvon istuimesta. (7)
2. Kuljetusta varten paina ISOFIX-säätöpainiketta ja siirrä ISOFIX-liittimet takaisin taaksepäin säilytysasentoon.

Käytä sivutörmäyssuojaa

1. Parannettu lapsen turvaistuin on varustettu irrotettavalla sivutörmäyssuojalla. Tätä sivutörmäyssuojaa ON käytettävä ajoneuvon ovipuolella. Asennus näytetty kohdassa 9.
2. Paina vapautuspainiketta irrottaaksesi sivutörmäyssuojan. (10)

Korkeuden asetus

Päätuelle ja hartiavaljaille

katso kuvat 11 - 14

1. Säädä päätuki ja tarkista, että valjaiden hihnat ovat oikealla korkeudella kuvien 11, 12, 13 ja 14 mukaisesti. Käytettäessä taaksepäin suunnatussa tilassa, hartiavaljaiden korkeuden on oltava samalla tasolla kuin lapsen hartiat tai juuri niiden alapuolella. (11) Käytettäessä kasvot menosuuntaan -tilassa, hartiavaljaiden korkeuden on oltava samalla tasolla lapsen hartioiden yläosan kanssa. (12)

Vedä päätuen säätövivusta (13) samalla, kun vedät ylös tai painat alas päätukea, kunnes se napsahtaa yhteen 6 asennosta. Päätuen asennot on näytetty kuvassa (14).

Kallistuksen säätö

katso kuvat 15 - 16

Purista kallistuksen säätöpainiketta säätääksesi parannetun lapsen turvaistuimen oikeaan asentoon. 15

Sekä taaksepäin- että eteenpäin suunnatussa tilassa on 5 kallistusasentoa, kallistuskulmat on näytetty kohdassa ¹⁶ .

Taaksepäin suunnattu tila (Pituudeltaan 40-105 cm / painoltaan ≤18 kg lapsille)

katso kuvat 17 - 27

! Asenna parannettu lapsen turvaistuin ajoneuvon takaistuimelle ja aseta sitten lapsi parannettuun lapsen turvaistuimeen. 1. Työnnä parannettu lapsen turvaistuin alas alustaan ¹⁷ . Kun parannettu lapsen turvaistuin on kiinnitetty, parannetun lapsen turvaistuimen ilmaisin näkyy vihreänä. ¹⁸ 2. Irrottaaksesi parannetun lapsen turvaistuimen, ota ensin lapsi pois turvaistuimesta. Vedä lapsen turvaistuimen vapautuspainiketta ¹⁹ -1, nosta sitten lapsen turvaistuin ylös ¹⁹ -2. Parannetun lapsen turvaistuimen voi asentaa ja irrottaa VAIN taaksepäin suunnatussa tilassa. 3. Pidä ISOFIX-säätöpainiketta painettuna ja työnnä parannettua lapsen turvaistuinta takaisin, kunnes se on kosketuksissa ajoneuvon istuimen selkänojan kanssa. ²⁰ 4. Pidä kiertopainiketta painettuna kiertääksesi istuimen sille puolelle, josta lapsi on helpoin laskea paikalleen tai pois ja kierrä sitten turvaistuin taaksepäin suunnattuun asentoon. 21

! Varmista aina, että parannettu lapsen turvaistuin pysyy lukittuna kasvot menosuuntaan - tai selkä menosuuntaan -tilassa riippumatta siitä onko parannetussa lapsen turvaistuimessa lasta. ! Paina kiertopainiketta jommalla kummalla puolella kiertääksesi parannettua lapsen turvaistuinta. 5. Paina valjaiden säätöpainiketta samalla, kun vedät hartiavaljaat ulos haluttuun pituuteen (Vedä alta kiinnitetyt hartiapehmusteet pidentääksesi). ²² 6. Avaa valjaiden soljen lukitus painamalla punaista painiketta. 7. Aseta soljen kielet vasten magneettista aluetta parannetun lapsen turvaistuimen ulkopuolella niin, että kielet pysyvät paikoillaan. 24

Vauvalisävarusteen käyttö

On suositeltavaa käyttää koko vauvan lisäosaa niin kauan, kun vauva on alle 60 cm pituinen ja painaa ≤13 kg. Vauvan lisäosaa voi käyttää, kunnes lapsi on kasvanut lisäosaa pitemmäksi. Vauvan lisäosa parantaa sivutörmäyssuojausta.

Irrota päätukiosa vauvalisäosasta, kun lapsen pää ei enää mahdu mukavasti.

Irrota vartalotukiosa vauvalisäosasta, kun lapsen hartiat eivät enää mahdu mukavasti.

Poista vauvalisäosan tyyny irrottamalla nepparit saadaksesi lisää tilaa, kun vauva ei mahdu olemaan mukavasti. Tyynyä voi käyttää erikseen kiinnittämättä sitä lisävarusteeseen vauvan selän pehmustamiseksi mukavammin.

1. Aseta lapsi parannettuun lapsen turvaistuimeen ja vie molemmat kädet valjaiden läpi.
2. Kiinnitä solki. Katso kuva 25
3. Kierrä parannettu lapsen turvaistuin taaksepäin suunnattuun asentoon. Parannetun lapsen turvaistuimen ilmaisin näkyy vihreänä.
4. Vedä säätönauhakudos alas ja säädä se oikeaan pituuteen niin, että lapsi on kiinnitetty tiukasti. ²⁷

! Pidä lapsi aina kiinnitettynä valjaisiin, jotka on kiristetty oikein poistamalla löysyys.

Kasvot menosuuntaan -tila (Lapsen pituus 76-105 cm / Lapsen paino ≤ 18 kg / Lapsen ikä ≥ 15 kuukautta)

katso kuvat 28 - 34

! Asenna parannettu lapsen turvaistuin ajoneuvon takaistuimelle ja aseta sitten lapsi parannettuun lapsen turvaistuimeen. ! Liu'uta kääntölukkopainiketta vasemmalle kiertääksesi parannetun lasten turvaistuimen kasvot menosuuntaan -tilaan. 28 1. Paina kiertopainiketta kiertääksesi istuimen sille puolelle, josta lapsi on helpoin laskea paikalleen tai pois ja kierrä sitten turvaistuin eteenpäin suunnattuun asentoon. ²⁹ ! Paina kiertopainiketta jommalla kummalla puolella kiertääksesi parannettua lapsen turvaistuinta. 2. Paina valjaiden säätöpainiketta samalla, kun vedät hartiavaljaat ulos haluttuun pituuteen (Vedä alta kiinnitetyt hartiapehmusteet pidentääksesi). 3. Avaa valjaiden soljen lukitus painamalla punaista painiketta. 31 ! Poista vauvan lisäosa kasvot menosuuntaan -tilassa 4. Aseta soljen kielet vasten magneettista aluetta parannetun lapsen turvaistuimen ulkopuolella niin, että kielet pysyvät paikoillaan. 5. Kierrä parannettu lapsen turvaistuin kasvot menosuuntaan, parannetun lapsen turvaistuimen ilmaisin näkyy vihreänä. 33

! Varmista aina, että parannettu lapsen turvaistuin pysyy lukittuna kasvot menosuuntaan - tai selkä menosuuntaan -tilassa riippumatta siitä onko parannetussa lapsen turvaistuimessa lasta. 6. Vedä säätönauhakudos alas ja säädä se oikeaan pituuteen niin, että lapsi on kiinnitetty tiukasti. 34 ! Pidä lapsi aina kiinnitettynä valjaisiin, jotka on kiristetty oikein poistamalla löysyys. ! ÄLÄ käytä Kasvot menosuuntaan -tilassa ennen kuin lapsi on vähintään 76 cm pitkä JA 15 kuukauden ikäinen.

Irrota pehmyttarvikkeet

katso kuvat 35 - 41

Paina punaista painiketta soljen avaamiseksi. 35

Toimi vaiheiden 36 - 41 mukaisesti irrottaaksesi pehmyttarvikkeet.

Kiinnittääksesi pehmyttarvikkeet takaisin pakoilleen, toista yllä esitetyt vaiheet käänteisessä järjestyksessä.

Hoito ja kunnossapito

Säilytä vauvalisäosaa lasten ulottumattomissa. Pese pehmyttarvikkeet alle 30 °C -asteisessa kylmässä vedessä. Älä silitä pehmyttarvikkeita. Älä valkaise tai kuivapese pehmyttarvikkeita. Älä käytä laimentamatonta neutraalia pesuainetta, bensiiniä tai muita orgaanisia liuottimia parannetun lapsen turvaistuimen tai alustan pesemiseen. Se voi vahingoittaa parannettua lapsen turvaistuinta. Älä kuivaa pehmyttarvikkeita kiertämällä niitä suurella voimalla. Siitä voi jäädä pehmyttarvikkeisiin ryppyjä. Ripusta pehmyttarvikkeet kuivumaan varjoon. Irrota parannettu lapsen turvaistuin ajoneuvon istuimesta, jos sitä ei käytetä pitkään aikaan.
