BEDIENUNGSANLEITUNG iHarbour Joie

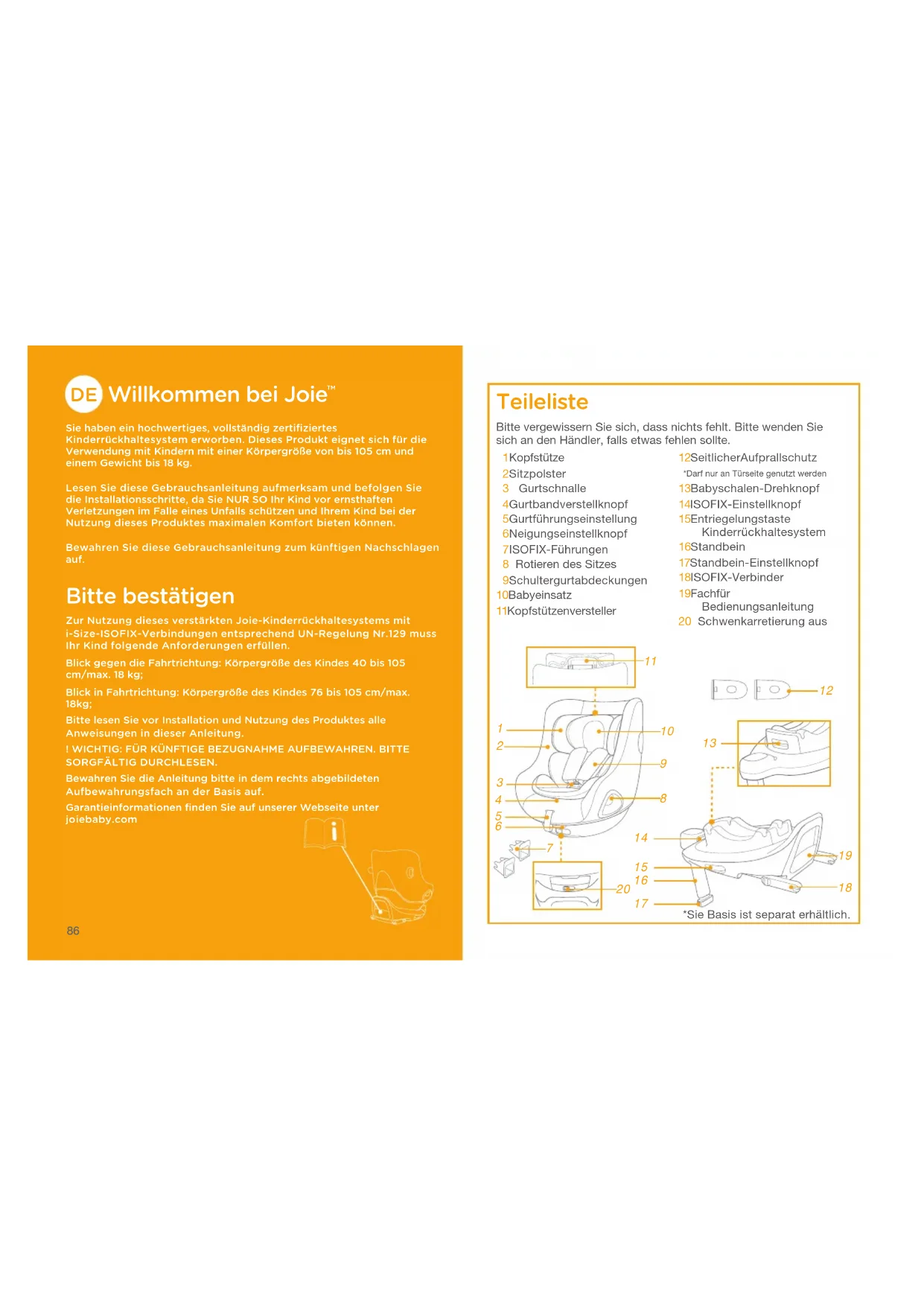

Sie haben ein hochwertiges﹐ vollständig zertifiziertes Kinderrückhaltesystem erworben. Dieses Produkt eignet sich für die Verwendung mit Kindern mit einer Körpergröße von bis 105 cm und einem Gewicht bis 18 kg.Lesen Sie diese Gebrauchsanleitung aufmerksam und befolgen Sie die Installationsschritte﹐ da Sie NUR SO Ihr Kind vor ernsthaften Verletzungen im Falle eines Unfalls schützen und Ihrem Kind bei der Nutzung dieses Produktes maximalen Komfort bieten können.Bewahren Sie diese Gebrauchsanleitung zum künftigen Nachschlagen auf. Bitte bestätigen Zur Nutzung dieses verstärkten Joie-Kinderrückhaltesystems mit i-Size-ISOFIX-Verbindungen entsprechend UN-Regelung Nr.129 muss Ihr Kind folgende Anforderungen erfüllen.Blick gegen die Fahrtrichtung: Körpergröße des Kindes 40 bis 105 cm/max. 18 kg;Blick in Fahrtrichtung: Körpergröße des Kindes 76 bis 105 cm/max. 18kg;Bitte lesen Sie vor Installation und Nutzung des Produktes alle Anweisungen in dieser Anleitung.! WICHTIG: FÜR KÜNFTIGE BEZUGNAHME AUFBEWAHREN. BITTE SORGFÄLTIG DURCHLESEN.Bewahren Sie die Anleitung bitte in dem rechts abgebildeten Aufbewahrungsfach an der Basis auf.Garantieinformationen finden Sie auf unserer Webseite unter joiebaby.com Teileliste 1 Kopfstütze 2 Sitzpolster 3 Gurtschnalle 4 Gurtbandverstellknopf 5 Gurtführungseinstellung 6 Neigungseinstellknopf 7 ISOFIX-Führungen 8 Rotieren des Sitzes 9 Schultergurtabdeckungen10 Babyeinsatz11 Kopfstützenversteller12 Seitlicher Aufprallschutz *Darf nur an Türseite genutzt werden13 Babyschalen-Drehknopf14 ISOFIX-Einstellknopf15 Entriegelungstaste Kinderrückhaltesystem16 Standbein17 Standbein-Einstellknopf18 ISOFIX-Verbinder19 Fach für Bedienungsanleitung20 Schwenkarretierung ausBitte vergewissern Sie sich, dass nichts fehlt. Bitte wenden Sie sich an den Händler, falls etwas fehlen sollte. *Sie Basis ist separat erhältlich.

Darauf achten, dass starre Teile und Kunststoffteile des erweiterten Kinderrückhaltesystems so platziert und installiert sind, dass sie nicht von einem beweglichen Sitz oder in der Fahrzeugtür eingeklemmt werden.

Verwenden Sie das nach hinten gerichtete erweiterte Kinderrückhaltesystem NICHT in Sitzpositionen mit aktivem Front-Airbag.

Wichtig – nicht in Fahrtrichtung verwenden, bevor das Kind älter als 15 Monate ist (i-Prodigi kann nicht IN FAHRTRICHTUNG verwendet werden.)

Das fortschrittliche Kinderrückhaltesystem passt möglicherweise nicht in alle zugelassenen Fahrzeuge. Weitere Einzelheiten finden Sie in der mitgelieferten Anleitung zur Anbringung.

Alle Standbein müssen den Fahrzeugboden berühren und alle Haltegurte müssen entsprechend dem Körper des Kindes angepasst werden. Die Gurte dürfen nicht verdreht sein.

Stellen Sie sicher, dass der Beckengurt so tief wie möglich angelegt ist, damit das Becken sicher gehalten wird.

Dieses Kinderrückhaltesystem sollte ersetzt werden, wenn sie übermäßiger Belastung in einem Unfall ausgesetzt waren. Ein Unfall kann es beschädigen, ohne sichtbare Spuren aufzuweisen. WARNUNG

Beachten Sie die Gefahren durch nicht von einer zuständigen Stelle zugelassenen Veränderungen oder Ergänzungen an diesem Produkt. Beachten Sie außerdem die Gefahren bei Nichteinhaltung der Installationsanweisungen des Herstellers eines Kinderrückhaltesystems.

Kinder dürfen nicht unbeaufsichtigt im verstärkten Kinderrückhaltesystem zurückgelassen werden.

Gepäck und andere Gegenstände, die bei einem Unfall Verletzungen verursachen könnten, sollten angemessen gesichert werden.

Das fortschrittliche Kinderrückhaltesystem sollte NICHT ohne die Textilteile verwendet werden.

Die Textilteile sollten ausschließlich durch die vom Hersteller empfohlenen Teile ersetzt werden, da sie das Verhalten des Kinderrückhaltesystems wesentlich beeinflussen.

Bitte beachten Sie außerdem die Anweisungen und Warnhinweise im Handbuch des Fahrzeugherstellers.89 90

Ihre Installation wählen 40 bis 105 cm/ ≤18 kg 76 bis 105 cm/ ≤18 kg Vorwärts gerichteter ModusRückwärts gerichteter Modus < 4 Jahre Position 1-5 Position 1-5 15 Monate bis 4 Jahre Installations-modus Abbildung zur Installation Referenzalter Sitzposition Körpergröße des Kindes

Rückwärts gerichteter Modus Vorwärts/ Rückwärts gerichteter Modus <15 Monate >15 Monate Installationsmodus Installation Schwenkarretierung aus Alter des Kindes Notfall Bei einem Notfall oder Unfall ist es besonders wichtig, dass bei Ihrem Kind umgehend Erste Hilfe geleistet und es medizinisch versorgt wird. Produktinformationen

1. Dies ist ein fortschrittliches „i-Size“-Kinderrückhaltesystem. Es

ist gemäß UN-Richtlinie Nr. 129 für die Verwendung in „i-Size“- kompatiblen Fahrzeugsitzpositionen zugelassen, wie vom Fahrzeughersteller im Handbuch Ihres Fahrzeugs aufgeführt ist.

2. Bitte wenden Sie sich im Zweifelsfall an den Hersteller oder Händler

des verstärkten Kinderrückhaltesystems. Materialien Kunststoff, Metall, Stoff Patentnr. Patente angemeldet91 92 Hinweise zur Installation

1. Bringen Sie die ISOFIX-Führungen an den ISOFIX-

Verankerungspunkte des Fahrzeugs an (siehe Fahrzeughandbuch).

Die ISOFIX-Führungen können die Oberfläche des Fahrzeugsitzes vor Verschleiß schützen. Sie sind auch eine Führung für die ISOFIX-Befestigungen.

2. Klappen Sie das Standbein aus dem Aufbewahrungsfach auf.

3. Ziehen Sie die ISOFIX-Befestigungen aus, indem Sie den ISOFIX-

Einstellknopf drücken, während Sie an der Befestigung ziehen.

4. Drücken Sie zum Anpassen der ISOFIX-Verbinder den ISOFIX-

Freigabeknopf. Richten Sie die ISOFIX-Befestigungen mit den ISOFIX-Führungen aus und rasten Sie beide ISOFIX-Befestigungen in den ISOFIX-Verankerungspunkten ein.

Basisstation installieren ! Achten Sie darauf’ dass beide ISOFIX-Befestigungen gut mit den ISOFIX-Verankerungspunkten des Fahrzeugs verbunden sind. Sie sollten zwei Klickgeräusche hören und die Anzeigen an beiden ISOFIX-Verbindungen sollten vollständig grün sein.

! Vergewissern Sie sich, dass die Basis sachgemäß installiert ist, indem Sie an beiden ISOFIX-Befestigungen ziehen.

5. Ziehen Sie das Standbein bis zum Boden aus, nachdem Sie die

Basis auf dem Fahrzeugsitz platziert haben

. Wenn das Standbein richtig installiert ist, wird die Standbeinanzeige grün. Rot bedeutet, dass die Installation nicht ordnungsgemäß ausgeführt wurde.

! Das Standbein hat mehrere Positionen. Wenn die Standbeinanzeige rot ist, befindet sich das Standbein in der falschen Position. ! Vergewissern Sie sich, dass das Standbein komplett auf dem Fahrzeugboden aufliegt. ! Drücken Sie den Standbein-Einstellknopf zusammen. Verkürzen Sie dann das Standbein, indem Sie es nach oben schieben.

6. Die vollständig montierte Basis wird in

gezeigt. ! Die ISOFIX-Befestigungen müssen mit den ISOFIX- Verankerungspunkten verbunden und dort eingerastet sein.

! Das Standbein muss richtig installiert sein, was durch eine grüne Anzeige überprüft werden kann.

! Achten Sie immer darauf, dass das Stützbein den Fahrzeugboden berührt und verriegelt bleibt, unabhängig davon, ob sich das Kind im verstärkten Kinderrückhaltesystem befindet. Basis ausbauen

7. Drücken Sie zum Entfernen der Basis vom Autositz zunächst die

zweiten Verschlussknöpfe

-1 und drücken Sie dann die ISOFIX- Freigabeknöpfe

-2 an den ISOFIX-Verbindern, bevor Sie die Basis vom Autositz entfernen.

8. Zum Transportieren den ISOFIX-Einstellknopf drücken und die

ISOFIX-Befestigungen zurück in die Aufbewahrungsposition bewegen.

1. Das Kinderrückhaltesystem wird mit abnehmbarem seitlichem

Aufprallschutz geliefert. Dieser seitliche Schutz Aufprallschutz MUSS auf der Türseite des Fahrzeugs verwendet werden. Installation abgebildet in

2. Drücken Sie den Freigabeknopf zum Entfernen des

Seitenaufprallschutzes.

Seitlichen Aufprallschutz verwenden Höhenanpassung für Kopfstütze und Schultergurte siehe Abbildungen

1. Bitte passen Sie die Kopfstütze an und prüfen, ob sich der

Schultergurt auf der richtigen Höhe befindet vgl.

! Bei Verwendung im rückwärts gerichteten Modus müssen die Schultergurte gleich hoch wie die Oberseite der Schultern des Kindes oder knapp darunter verlaufen.

! Bei Verwendung in Fahrtrichtung muss die Höhe der Schultergurte der Höhe der Schultern des Kindes entsprechen.

Ziehen Sie den Kopfstützeneinstellhebel

und schieben Sie die Kopfstütze dann herauf oder herunter, bis sie in einer der 6 Positionen einrastet. Die Positionen der Kopfstütze sind dargestellt in

Drücken Sie den Neigungseinstellknopf zur Anpassung der Position des Kinderrückhaltesystems.

Sowohl der Modus in Fahrtrichtung als auch der rückwärts gerichtete Modus haben 5 Neigungspositionen, die Neigungswinkel werden gezeigt in

Neigungseinstellung Kindersitz Rückwärts gerichteter Modus (Körpergröße des Kindes 40 – 105 cm/ Gewicht des Kindes ≤ 18 kg) siehe Abbildungen

! Installieren Sie das Kinderrückhaltesystem auf dem Rücksitz eines Fahrzeugs und setzen Sie das Kind dann in das Kinderrückhaltesystem.

1. Drücken Sie das Kinderrückhaltesystem nach unten auf die

. Die korrekte und sichere Installation wird durch den grünen Indikator vorne auf der Oberseite des Standfuß angezeigt, siehe Abb.

2. Lösen Sie das Kinderrückhaltesystem, indem Sie zunächst das Kind

aus dem Kinderrückhaltesystem nehmen. Betätigen Sie die Entriegelungstaste

-1 des Kinderrückhaltesystems, heben Sie dann das Kinderrückhaltesystem an

-2. Das fortschrittliche Kinderrückhaltesystem kann NUR installiert und gelöst werden, wenn es entgegen der Fahrtrichtung ausgerichtet ist.

3. Drücken und halten Sie den ISOFIX-Einstellknopf, drücken Sie das

Kinderrückhaltesystem dann zurück, bis sie die Rückseite des Fahrzeugsitzes berührt.

Drücken und halten Sie den seitlichen Drehknopf am Kindersitz, damit Sie das Kind leichter seitlich hineinsetzen/herausnehmen können. Drehen Sie den Sitz dann in die rückwärts gerichtete Position.

! Achten Sie immer darauf, dass das verstärkte Kinderrückhaltesystem in dem in oder gegen die Fahrtrichtung ausgerichteten Modus verriegelt ist, unabhängig davon, ob sich das Kind im verstärkten Kinderrückhaltesystem befindet. ! Um das Rückhaltesystem drehen zu können reicht es aus, den Drehknopf auf einer Seite zu betätigen.

5. Drücken Sie den Gurteinstellknopf, während Sie die Schultergurte in

die gewünschte Länge bringen (ziehen Sie zum Verlängern von unterhalb der befestigten Schulterpolster).

6. Lösen Sie die Schnalle der Gurte, indem Sie den roten Knopf drücken.

7. Platzieren Sie die Gurtschnallen am Magnetbereich an der Außenseite

des Kinderrückhaltesystems so, dass die Zungen gehalten werden.

Verwendung des Babyeinsatz

8. Setzen Sie das Kind in das Kinderrückhaltesystem und führen Sie

beide Arme durch die Gurte.

9. Stecken Sie die Gurtschnallen in das Gurtschloss wie in Abb.

dargestellt Sie sollten den vollständigen Kleinkindeinsatz verwenden, solange das Baby weniger als 60 cm misst und 13 kg oder weniger wiegt. Kann verwendet werden, bis das Kind aus dem Einsatz herausgewachsen ist. Der Babyeinsatz ist mit einem seitlichen Aufprallschutz verstärkt.Entfernen Sie das Kopfstützteil des Babyeinsatzes, wenn der Kopf des Kindes nicht mehr komfortabel hineinpasst.Entfernen Sie das Körperteil des Babyeinsatzes, wenn die Schultern des Kindes nicht mehr komfortabel hineinpassen.Entfernen Sie das Polster des Babyeinsatzes durch Öffnen der Druckknöpfe, um mehr Platz zu schaffen, wenn das Baby nicht mehr komfortabel hineinpasst. Das Polster kann zur komfortablen Unterstützung des Babyrückens separat verwendet werden, ohne dass es dafür am Einsatz befestigt werden muss.

10. Drehen Sie das Kinderrückhaltesystem so, dass es entgegen der

Fahrtrichtung ausgerichtet ist. Das korrekte einrasten des Kinderrückhaltesystems entgegen der Fahrtrichtung wird durch den grünen Indikator vorne auf der Oberseite des Stützfuß angezeigt, siehe Abb.

11. Ziehen Sie abschließend am Gurtverstellband, um das interen

Gurtsystem zu straffen. Ein zu locker sitzendes Gurtsystem beeinträchtigt die Schutzwirkung des Kindersitzes. Als Referenz es sollte nicht mehr möglich sein, mit dem Schultergurt eine Schlaufe zwischen Daumen und Zeigefinger zu bilden.

Vorwärts gerichteter Modus (Größe des Kindes 76 bis 105 cm / Gewicht des Kindes ≤ 18 kg / Alter des Kindes ≥ 15 Monate) siehe Abbildungen

! Installieren Sie das Kinderrückhaltsystem auf dem Rücksitz eines Fahrzeugs und setzen Sie das Kind dann in das fortschrittliche Kinderrückhaltesystem. ! Um das Rückhaltesystem drehen zu können reicht es aus, den Drehknopf auf einer Seite zu betätigen.

1. Drücken Sie den seitlichen Drehknopf am Kindersitz, damit Sie das

Kind leichter seitlich hineinsetzen/herausnehmen können. Drehen Sie den Sitz dann in die nach vorne gerichtete Position.

! Um das Rückhaltesystem drehen zu können reicht es aus, den Drehknopf auf einer Seite zu betätigen.

2. Drücken Sie den Gurteinstellknopf, während Sie die Schultergurte in

die gewünschte Länge bringen (ziehen Sie zum Verlängern der Gurte unterhalb der Schulterpolster).

3. Lösen Sie die Gurtschnalle, indem Sie den roten Knopf drücken.

! Entfernen Sie den Babyeinsatz im Fahrtrichtung-Modus.

4. Platzieren Sie die Gurtschnallen am Magnetbereich an der

Außenseite des Kinderrückhaltesystems so, dass die Zungen gehalten werden.

5. Drehen Sie das Kinderrückhaltesystem so, dass es in Fahrtrichtung

ausgerichtet ist. Das korrekte einrasten des Kinderrückhaltesystems in Fahrtposition wird durch den grünen Indikator vorne auf der Oberseite des Stützfuß angezeigt, siehe Abb.

! Achten Sie immer darauf, dass das verstärkte Kinderrückhaltesystem in dem in oder gegen die Fahrtrichtung ausgerichteten Modus verriegelt ist, unabhängig davon, ob sich das Kind im verstärkten Kinderrückhaltesystem befindet.

6. Ziehen Sie abschließend am Gurtverstellband, um das interen

Gurtsystem zu straffen. Ein zu locker sitzendes Gurtsystem beeinträchtigt die Schutzwirkung des Kindersitzes. Als Referenz es sollte nicht mehr möglich sein, mit dem Schultergurt eine Schlaufe zwischen Daumen und Zeigefinger zu bilden.

! Verwenden Sie das Produkt NICHT in Fahrtrichtung, bevor das Kind mindestens 76 cm groß UND 15 Monate alt ist. siehe Abbildungen

Drücken Sie den roten Knopf zum Lösen der Schnalle.

Befolgen Sie zum Entfernen der Textilteile die Schritte

Bringen Sie die Textilteile wieder an, indem Sie die obigen Schritte in umgekehrter Reihenfolge befolgen. Textilteile entfernen ! Bitte bewahren Sie den Babyeinsatz außerhalb der Reichweite von Kindern auf. ! Bitte waschen Sie die Textilteile mit kaltem Wasser unter 30 °C. ! Sie dürfen die Textilteile nicht bügeln. ! Sie dürfen die Textilteile nicht bleichen oder in die chemische Reinigung geben. ! Reinigen Sie dieses Kinderrückhaltesystem oder die Basis nicht mit unverdünnten Reinigungsmitteln Benzin oder anderen organischen Lösungsmitteln. Diese können das fortschrittliche Kinderrückhal- tesystem beschädigen. ! Wringen Sie die Textilteile nicht kräftig aus. Andernfalls könnten an den Textilteilen Falten zurückbleiben. ! Bitte hängen Sie die Textilteile zum Trocknen im Schatten auf. ! Bitte entfernen Sie das fortschrittliche Kinderrückhaltesystem vom Fahrzeugsitz, wenn es längere Zeit nicht verwendet wird. Pflege und Wartung99 100 Välkommen till Joie
