iHarbour - Seggiolino auto Joie - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Seggiolino auto
Marca	Joie
Modello	iHarbour
Categoria	Sistema di ritenuta per bambini migliorato i-Size
Omologazione	Regolamento UN n. 129 (i-Size)
Utilizzo in senso contrario di marcia	40 cm a 105 cm / ≤ 18 kg
Utilizzo in senso di marcia	76 cm a 105 cm / ≤ 18 kg / ≥ 15 mesi
Rotazione	360° con pulsante di rotazione
Inclinazione	5 posizioni (senso contrario e senso di marcia)
Poggiatesta regolabile	6 posizioni
Protezione dagli urti laterali	Modulo rimovibile, da posizionare lato porta
Insert per neonato	Utilizzo consigliato fino a 60 cm / ≤ 13 kg
Sistema di ancoraggio	ISOFIX con indicatori di blocco
Piedistallo di carico	Regolabile in altezza con indicatore di contatto al suolo
Materiali	Plastiche, metalli, tessuti
Manutenzione delle parti morbide	Lavaggio in acqua fredda ≤ 30°C, asciugatura all'ombra, non stirare, non candeggiare, non lavare a secco
Pagine del manuale	147 pagine
Ripostiglio del manuale	Scomparto sul retro della base

Domande frequenti - iHarbour Joie

Come installare correttamente il seggiolino auto Joie iHarbour con ISOFIX?

Fissate prima le guide ISOFIX sui punti di ancoraggio del veicolo. Estendete i connettori ISOFIX premendo il pulsante di regolazione ISOFIX e tirando. Inserite i connettori negli ancoraggi fino a sentire due clic. Verificate che gli indicatori siano completamente verdi. Quindi, spiegate il piedistallo di carico e regolatelo fino a quando l'indicatore diventa verde.

Qual è l'altezza e il peso massimo per utilizzare il seggiolino in modalità senso contrario di marcia?

La modalità senso contrario di marcia è adatta per bambini di altezza compresa tra 40 cm e 105 cm e peso fino a 18 kg.

Posso utilizzare il seggiolino in senso di marcia prima che mio figlio abbia 15 mesi?

No, NON utilizzare in senso di marcia prima che il bambino abbia raggiunto 15 mesi. La modalità senso di marcia è consentita solo a partire da 15 mesi, con un'altezza minima di 76 cm e un peso massimo di 18 kg.

Come regolare l'altezza del poggiatesta e delle cinture delle spalle?

Tirate la leva di regolazione del supporto per la testa mentre tirate il supporto verso l'alto o verso il basso per posizionarlo su una delle 6 posizioni. In modalità senso contrario di marcia, le cinture devono essere all'altezza o al di sotto delle spalle del bambino. In modalità senso di marcia, devono essere all'altezza delle spalle.

Come pulire le parti morbide del seggiolino?

Lavate le parti morbide in acqua fredda (≤ 30°C). Non stirate, non lavate a secco e non utilizzate candeggina. Lasciate asciugare all'ombra. Non utilizzate solventi organici o detergenti non diluiti.

A cosa serve il modulo di protezione dagli urti laterali?

Il modulo di protezione laterale rimovibile aumenta la sicurezza in caso di impatto laterale. Deve essere installato sul lato della porta del veicolo. Per rimuoverlo, premete il pulsante di apertura.

Come ruotare il seggiolino per facilitare l'installazione del bambino?

Premete il pulsante di rotazione situato su uno dei lati del seggiolino per ruotarlo in posizione laterale, quindi installate il bambino. Successivamente, girate il seggiolino in posizione senso contrario o senso di marcia. Assicuratevi che l'indicatore di blocco sia verde.

Fino a quando utilizzare l'insert per neonato?

L'insert per neonato è consigliato fino a quando il bambino misura 60 cm e pesa 13 kg. Quando la testa del bambino non entra più, rimuovete la parte poggiatesta dell'insert. Se le spalle sono troppo strette, rimuovete la parte corpo. Potete anche rimuovere il cuscinetto separatamente per più spazio.

Cosa fare in caso di incidente?

Il seggiolino deve essere sostituito dopo un incidente violento, anche se sembra intatto. Togliete immediatamente il bambino e applicate i primi soccorsi. Consultate un medico se necessario.

Dove riporre il manuale di istruzioni?

Il manuale deve essere conservato nello scomparto di stivaggio situato sul retro della base del seggiolino.

MANUALE UTENTE iHarbour Joie

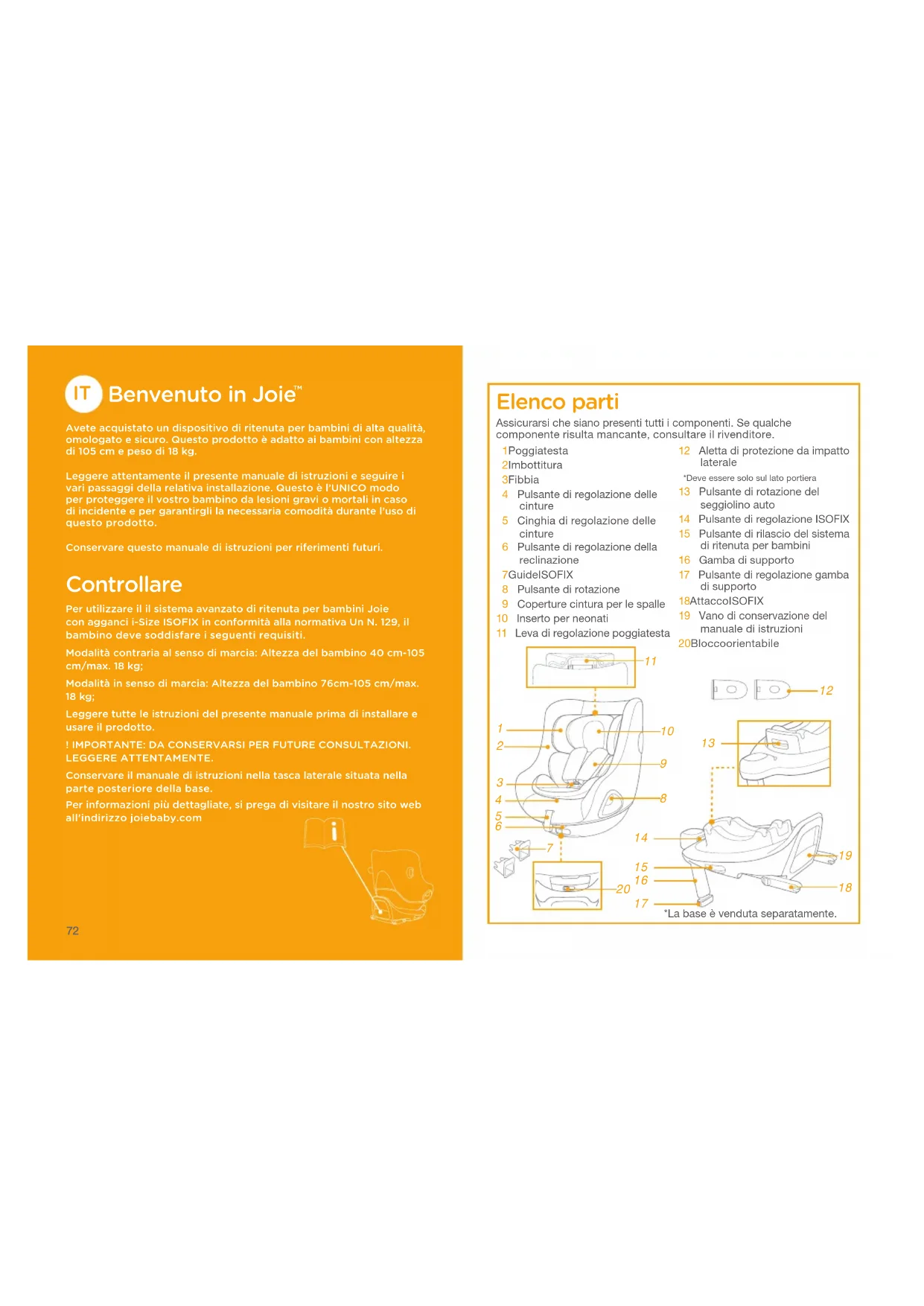

IT Benvenuto in Joie™

Avete acquistato un dispositivo di ritenuta per bambini di alta qualità, omologato e sicuro. Questo prodotto è adatto ai bambini con altezza di 105 cm e peso di 18 kg.

Leggere attentamente il presente manuale di istruzioni e seguire i vari passaggi della relativa installazione. Questo è l'UNICO modo per proteggere il vostro bambino da lesioni gravi o mortali in caso di incidente e per garantirgli la necessaria comodità durante l'uso di questo prodotto.

Conservare questo manuale di istruzioni per riferimenti futuri.

Controllare

Per utilizzare il sistema avanzato di ritenuta per bambini Joie con agganci i-Size ISOFIX in conformità alla normativa UN N. 129, il bambino deve soddisfare i seguenti requisiti.

Modalità contraria al senso di marcia: Altezza del bambino 40 cm-105 cm/max. 18 kg;

Modalità in senso di marcia: Altezza del bambino 76 cm-105 cm/max. 18 kg;

Leggere tutte le istruzioni del presente manuale prima di installare e usare il prodotto.

! IMPORTANTE: DA CONSERVARSI PER FUTURE CONSULTAZIONI. LEGGERE ATTENTAMENTE.

Conservare il manuale di istruzioni nella tasca laterale situata nella parte posteriore della base.

Per informazioni più dettagliate, si prega di visitare il nostro sito web all'indirizzo joiebaby.com

Assicurarsi che siano presenti tutti i componenti. Se qualche componente risulta mancante, consultare il rivenditore.

1 Poggiatesta 2 Imbottitura 3 Fibbia 4 Pulsante di regolazione delle cinture 5 Cinghia di regolazione delle cinture 6 Pulsante di regolazione della reclinazione 7 Guide ISOFIX 8 Pulsante di rotazione 9 Coperture cintura per le spalle 10 Inserto per neonati 11 Leva di regolazione poggiatesta

12 Aletta di protezione da impatto laterale *Deve essere solo sul lato portiera 13 Pulsante di rotazione del seggiolino auto 14 Pulsante di regolazione ISOFIX 15 Pulsante di rilascio del sistema di ritenuta per bambini 16 Gamba di supporto 17 Pulsante di regolazione gamba di supporto 18 Attacco ISOFIX 19 Vano di conservazione del manuale di istruzioni 20 Blocco orientabile

*La base è venduta separatamente.

AVVERTENZA

! PRESTARE attenzione in modo che gli oggetti rigidi e le parti in plastica del sistema di ritenuta per bambini migliorato siano posizionati e installati in modo che non rischino di rimanere incastrati in un sedile spostabile o nella portiera del veicolo. ! NON usare il dispositivo avanzato di ritenuta per bambini in modalità contraria al senso di marcia nei sedili in cui è installato un airbag anteriore attivo. ! IMPORTANTE: NON UTILIZZARLO NEL SENSO DI MARCIA PRIMA CHE IL BAMBINO SUPERI I 15 MESI DI ETÀ (i-Prodigi non può essere utilizzato in modalità in SENSO DI MARCIA.). ! Il dispositivo avanzato di ritenuta per bambini potrebbe non essere adatto a tutti i veicoli approvati. Fare riferimento all'elenco dei supporto per ulteriori dettagli. La gamba di supporto deve essere a contatto con il pianale del veicolo e le bretelle che trattengono il bambino devono essere adattate al suo corpo. Le cinghie non devono essere attorcigliate. ! È estremamente importante che la cinghia addominale sia indossata in basso in modo da sostenere il bacino. ! Il dispositivo avanzato di ritenuta per bambini deve essere sostituito se è stato sottoposto a violenti sollecitazioni in caso di incidente. Un incidente può causare danni impossibili da notare.

AVVERTENZA

Considerare il pericolo di apportare modifiche o aggiunte al dispositivo senza approvazione dell'autorità competente, e il pericolo di non seguire attentamente le istruzioni di installazione fornite dal produttore del dispositivo avanzato di ritenuta per bambini. ! Non lasciare i bambini incustoditi nel dispositivo avanzato di ritenuta per bambini. ! I bagagli o altri oggetti che potrebbero causare lesioni in caso di collisione devono essere fissati adeguatamente. ! Il sistema di ritenuta per bambini migliorato NON DEVE ESSERE UTILIZZATO senza il rivestimento imbottito. Il rivestimento imbottito deve essere sostituito con altri consigliati dal produttore, in quanto costituiscono parte integrante delle prestazioni del dispositivo di ritenuta. ! Inoltre, prestare attenzione alle istruzioni e alle avvertenze nel manuale del produttore del veicolo.

Emergenza

In caso di emergenza o incidenti, è estremamente importante portare il bambino al pronto soccorso per cure mediche immediate.

Informazioni sul prodotto

1. È un dispositivo avanzato di ritenuta per bambini "i-Size". È omologato alla Normativa UN N. 129, per l'uso a bordo dei veicoli compatibili i-Size nelle posizioni di seduta indicate dal produttore nel manuale dell'utente del veicolo.
2. In caso di dubbi, consultare il produttore o il rivenditore del dispositivo avanzato di ritenuta per bambini.

Materiali Plastica, metallo, tessuto N. brevetto In attesa di brevetto

Opzioni di installazione

ECE R129	Dimensioni del bambino	Modalità di installazione	Figura per l'installazione	Età di riferimento	Posizione del seggiolino
	40 cm-105 cm/ ≤18 kg	Modalità contraria al senso di marcia		<4 anni	Posizione 1-5
	76cm-105 cm/ ≤18 kg	Modalità in senso di marcia		Da 15 mesi a 4 anni	Posizione 1-5

Età del bambino	Modalità di installazione	Installazione	Blocco orientabile
<15 mesi	Modalità contraria al senso di marcia
>15 mesi	Modalità in senso/ contraria al senso di marcia

Dubbi sull'installazione

Installazione della base

vedere le figure 1 - 8

1. Fissare le guide ISOFIX ai punti di ancoraggio ISOFIX (vedere il manuale di istruzioni del veicolo). ① Le guide ISOFIX possono proteggere la superficie del sedile del veicolo ed evitare che si strappi. Possono anche guidare gli attacchi ISOFIX.
2. Aprire la gamba di supporto dal vano.
3. Estendere gli attacchi ISOFIX premendo il pulsante di regolazione ISOFIX mentre si tira l'attacco.
4. Premere il pulsante di regolazione ISOFIX per regolare gli attacchi ISOFIX. Allineare gli attacchi ISOFIX con le guide ISOFIX, quindi fare clic su entrambi gli attacchi ISOFIX nei punti di ancoraggio ISOFIX.

! Assicurarsi che entrambi gli attacchi ISOFIX siano saldamente fissati ai punti di ancoraggio ISOFIX del veicolo. Si devono avvertire due clic e il colore degli indicatori su entrambi gli attacchi ISOFIX deve essere completamente verde. 4-1 ! Assicurarsi che la base sia installata saldamente tirando entrambi gli attacchi ISOFIX. 5. Dopo aver posizionato la base sul sedile del veicolo, estendere la gamba di supporto e poggiarla sul pianale ⑤. Quando la gamba di supporto è installata correttamente, il relativo indicatore viene visualizzato in verde. Viene visualizzato in rosso quando non è installata correttamente. ⑥ -2 ! La gamba di supporto presenta varie posizioni. Se l'indicatore della gamba di supporto è rosso significa che la gamba di supporto è in una posizione non corretta. ! Assicurarsi che la gamba di supporto sia a contatto con il pianale del veicolo. ! Premere il pulsante di regolazione gamba di supporto, quindi accorciarla verso l'alto. 5-1 6. La base completamente montata viene mostrata in ⑥. ! Gli attacchi ISOFIX devono essere fissati e bloccati sui punti di ancoraggio ISOFIX. 6 -1 ! La gamba di supporto deve essere installata correttamente con l'indicatore verde. 5-2 ! Assicurarsi sempre che la gamba di supporto sia a contatto con il pianale del veicolo e rimanga bloccata, indipendentemente dalla presenza o meno di bambini nel dispositivo avanzato di ritenuta per bambini.

Rimozione della base

1. Per rimuovere la base dal sedile del veicolo, premere il pulsante di bloccaggio secondario ⑦-1, quindi i pulsanti di sgancio ISOFIX ⑦-2 sugli attacchi ISOFIX prima di rimuovere la base dal sedile del veicolo. ⑦
2. Per il trasporto, premere il pulsante di regolazione ISOFIX e spostare di nuovo gli attacchi ISOFIX nella posizione di conservazione.

Utilizzo della protezione da impatto laterale

1. Il dispositivo avanzato di ritenuta per bambini è fornito di protezione da impatto laterale rimovibile. Questa protezione da impatto laterale DEVE essere utilizzata sul lato della porta del veicolo. Installazione mostrata in 9.
2. Premere il pulsante di rilascio per rimuovere la protezione da impatto laterale.

Regolazione dell'altezza del poggiatesta e delle bretelle

vedere le figure 11 - 14

1. Regolare il poggiatesta e controllare se le cinture per le spalle sono all'altezza corretta in base a 11&12&13&14 ! Se utilizzato in modalità contraria al senso di marcia, la cintura per le spalle deve essere all'altezza o appena sotto la parte superiore delle spalle del bambino. 11 ! Se utilizzato in modalità in senso di marcia, la cintura per le spalle deve essere all'altezza della parte superiore delle spalle del bambino. 12

Tirare la leva di regolazione del poggiatesta 13 , quindi tirare verso l'alto o verso il basso il poggiatesta finché non scatta in una delle 6 posizioni. Le posizioni del poggiatesta sono mostrate in 14 .

Regolazione della reclinazione

vedere le figure 15 - 16

Premere il pulsante di regolazione della reclinazione per regolare il sistema di ritenuta per bambini migliorato nella posizione corretta. 15 Sono disponibili 5 posizioni di reclinazione in modalità contraria al senso di marcia e in modalità in senso di marcia. Gli angoli di reclinazione sono mostrati in 16.

Modalità contraria al senso di marcia (Altezza del bambino 40 cm-105 cm/Peso del bambino ≤18 kg)

vedere le figure 17 - 27

! Montare prima il dispositivo avanzato di ritenuta per bambini sul sedile posteriore della vettura e riporre poi il bambino nel dispositivo avanzato di ritenuta per bambini. 1. Spingere verso il basso il dispositivo avanzato di ritenuta per bambini nella base 17. Se il dispositivo avanzato di ritenuta per bambini è fissato, l'indicatore del dispositivo avanzato di ritenuta per bambini è verde. 18 2. Per rilasciare il dispositivo avanzato di ritenuta per bambini, togliere prima il bambino dal dispositivo di ritenuta per bambini. Premere il tasto di rilascio del dispositivo di ritenuta per bambini 19 -1, quindi sollevarlo 19 -2. Il dispositivo avanzato di ritenuta per bambini può essere installato e rilasciato SOLO in modalità contraria al senso di marcia. 3. Tenere premuto il pulsante di regolazione ISOFIX e spingere il dispositivo avanzato di ritenuta per bambini indietro finché non viene a contatto con il retro del sedile del veicolo. 20 4. Tenere premuto il pulsante di rotazione per ruotare al fine di sistemare/togliere lateralmente il bambino in modo più semplice, quindi ruotare il sedile fino alla posizione contraria al senso di marcia. 21

! Assicurarsi sempre che il dispositivo avanzato di ritenuta per bambini rimanga bloccato in modalità in senso di marcia o contraria al senso di marcia, indipendentemente dalla presenza o meno di un bambino nel dispositivo avanzato di ritenuta per bambini. ! Premere il pulsante di rotazione su uno dei lati per ruotare il dispositivo avanzato di ritenuta per bambini. 5. Premere il pulsante di regolazione della cintura, mentre si estraggono le cinture per le spalle fino alla lunghezza desiderata (tirare da sotto le imbottiture per le spalle fisse per allungare). 6. Sganciare la fibbia delle bretelle premendo il pulsante rosso. 23 7. Posizionare le linguette della fibbia contro l'area magnetica sul lato esterno del dispositivo avanzato di ritenuta per bambini in modo che le linguette siano tenute in posizione. 24

Utilizzo del cuscino per neonati

	[IMAGE]	Rimuovere il poggiatesta del cuscino per neonati quando la testa del bambino non vl poggia più comodamente.
	[IMAGE]	Rimuovere il corpo del cuscino per neonati quando le spalle del bambino non sono più comode.
Si consiglia di utilizzare l'inserto completo finché il bambino non raggiunge i 80 cm e ≤ 13 kg. Può essere utilizzato finché non diventa troppo grande per l'inserto. Il cuscino per neonati aumenta la protezione dagli impatti laterali.		Rimuovere il cuscino per neonati staccando i bottoni per lasciare più spazio quando il bambino non è comodo. Il cuscino può essere utilizzato separatamente, senza collegarlo all'inserto, per sostenere comodamente la schiena del neonato.

1. Mettere il bambino nel dispositivo avanzato di ritenuta per bambini e infilare le braccia nelle cinture.
2. Agganciare la fibbia. Fare riferimento a 25 81 82
3. Ruotare il dispositivo avanzato di ritenuta per bambini in posizione contraria al senso di marcia. L'indicatore del dispositivo avanzato di ritenuta per bambini viene visualizzato in verde. 25
4. Tirare verso il basso la cinghia di regolazione delle cinture e regolarla alla lunghezza adeguata per assicurarsi che sia perfettamente fissato. 27 ! Mantenere sempre il bambino protetto con la cintura e stretto correttamente rimuovendo eventuali allentamenti.

Modalità in senso di marcia (Altezza del bambino 76 cm-105 cm/Peso del bambino ≤18 kg/Età del bambino ≥15 mesi)

vedere le figure 28 - 34

! Montare prima il dispositivo avanzato di ritenuta per bambini sul sedile posteriore della vettura e riporre poi il bambino nel dispositivo avanzato di ritenuta per bambini. ! Far scorrere il pulsante di blocco orientabile a scorrimento verso sinistra per ruotare il dispositivo avanzato di ritenuta per bambini nella modalità senso di marcia. 28 1. Premere il pulsante di rotazione per ruotare al fine di sistemare/togliere lateralmente il bambino in modo più semplice, quindi ruotare il sedile alla posizione in senso di marcia. 29 ! Premere il pulsante di rotazione su uno dei lati per ruotare il dispositivo avanzato di ritenuta per bambini. 2. Premere il pulsante di regolazione della cintura, mentre si estraggono le cinture per le spalla fino alla lunghezza desiderata (tirare da sotto le imbottiture per le spalle fisse per allungare). 30 3. Sganciare la fibbia delle bretelle premendo il pulsante rosso. ! Rimuovere il cuscino per neonati in modalità in senso di marcia. 4. Posizionare le linguette della fibbia contro l'area magnetica sul lato esterno del dispositivo avanzato di ritenuta per bambini in modo che le linguette siano tenute in posizione.

1. Ruotando il dispositivo avanzato di ritenuta per bambini in senso di marcia, l'indicatore del dispositivo avanzato di ritenuta per bambini è verde. ³³ ! Assicurarsi sempre che il dispositivo avanzato di ritenuta per bambini rimanga bloccato in modalità in senso di marcia o contraria al senso di marcia, indipendentemente dalla presenza o meno di un bambino nel dispositivo avanzato di ritenuta per bambini.
2. Tirare verso il basso il regolatore e regolarlo alla lunghezza adeguata per assicurarsi che sia perfettamente fissato. ! Mantenere sempre il bambino protetto con la cintura e stretto correttamente rimuovendo eventuali allentamenti. ! NON utilizzare la modalità in senso di marcia a meno che il bambino non abbia 76 cm di altezza E 15 mesi di età.

Rimozione del rivestimento imbottito

vedere le figure

Premere il pulsante rosso per sganciare la fibbia.

Seguire i passi 36 - 41 per rimuovere il rivestimento imbottito.

Per inserire di nuovo il rivestimento imbottito, ripetere le procedure di cui sopra in ordine inverso.

Cura e manutenzione

! Conservare il cuscino per neonati lontano dalla portata dei bambini ! Lavare il rivestimento imbottito con acqua fredda sotto i 30°C. ! Non stirare il rivestimento imbottito. Non candeggiare e non lavare a secco il rivestimento imbottito. Non usare un detergente non diluito benzina o altri solventi organici per lavare il dispositivo avanzato di ritenuta per bambini o la base. Potrebbero danneggiare il dispositivo avanzato di ritenuta per bambini. Non torcere eccessivamente il rivestimento imbottito per strizzarlo, Si potrebbero lasciare grinze sul rivestimento imbottito. Il rivestimento imbottito va steso ad asciugare all'ombra. ! Rimuovere il dispositivo avanzato di ritenuta per bambini dal sedile del veicolo se non viene usato per un lungo periodo di tempo.
