Type de produit	Siège de voiture
Marque	Joie
Modèle	iHarbour
Catégorie	Système de retenue pour enfants amélioré i-Size
Homologation	Règlement UN n°129 (i-Size)
Utilisation face arrière	40 cm à 105 cm / ≤ 18 kg
Utilisation face avant	76 cm à 105 cm / ≤ 18 kg / ≥ 15 mois
Rotation	360° avec bouton de rotation
Inclinaison	5 positions (face arrière et face avant)
Appui-tête réglable	6 positions
Protection contre les chocs latéraux	Module amovible, à placer côté porte
Insert pour bébé	Utilisation recommandée jusqu'à 60 cm / ≤ 13 kg
Système d'ancrage	ISOFIX avec indicateurs de verrouillage
Piètement de charge	Réglable en hauteur avec indicateur de contact au sol
Matériaux	Plastiques, métaux, tissus
Entretien des parties souples	Lavage à l'eau froide ≤ 30°C, séchage à l'ombre, ne pas repasser, ne pas javelliser, ne pas nettoyer à sec
Pages de la notice	147 pages
Rangement du manuel	Compartiment à l'arrière de la base

FOIRE AUX QUESTIONS - iHarbour Joie

Comment installer correctement le siège auto Joie iHarbour avec ISOFIX ?

Fixez d'abord les guides ISOFIX sur les points d'ancrage du véhicule. Étendez les connecteurs ISOFIX en appuyant sur le bouton de réglage ISOFIX et en tirant. Insérez les connecteurs dans les ancrages jusqu'à entendre deux clics. Vérifiez que les indicateurs sont complètement verts. Ensuite, dépliez le piètement de charge et ajustez-le jusqu'à ce que l'indicateur devienne vert.

Quelle est la taille et le poids maximum pour utiliser le siège en mode face à l'arrière ?

Le mode face à l'arrière est adapté pour les enfants mesurant entre 40 cm et 105 cm et pesant jusqu'à 18 kg.

Puis-je utiliser le siège face à la route avant que mon enfant ait 15 mois ?

Non, NE PAS utiliser face à la route avant que l'enfant ait atteint 15 mois. Le mode face avant est autorisé uniquement à partir de 15 mois, avec une taille minimale de 76 cm et un poids maximal de 18 kg.

Comment régler la hauteur de l'appui-tête et des harnais d'épaules ?

Tirez le levier de réglage du support de tête tout en tirant le support vers le haut ou le bas pour le placer sur l'une des 6 positions. En mode face arrière, les harnais doivent être au niveau ou en dessous des épaules de l'enfant. En mode face avant, ils doivent être au niveau des épaules.

Comment nettoyer les parties souples du siège ?

Lavez les pièces souples à l'eau froide (≤ 30°C). Ne repassez pas, ne nettoyez pas à sec et n'utilisez pas d'eau de Javel. Laissez sécher à l'ombre. N'utilisez pas de solvants organiques ou détergents non dilués.

À quoi sert le module de protection contre les chocs latéraux ?

Le module de protection latérale amovible augmente la sécurité en cas d'impact latéral. Il doit être installé du côté de la porte du véhicule. Pour le retirer, appuyez sur le bouton d'ouverture.

Comment faire pivoter le siège pour faciliter l'installation de l'enfant ?

Appuyez sur le bouton de rotation situé sur l'un des côtés du siège pour le faire pivoter en position latérale, puis installez l'enfant. Ensuite, tournez le siège en position face arrière ou face avant. Assurez-vous que l'indicateur de verrouillage est vert.

Jusqu'à quand utiliser l'insert pour bébé ?

L'insert pour bébé est recommandé jusqu'à ce que l'enfant mesure 60 cm et pèse 13 kg. Lorsque la tête de l'enfant ne rentre plus, retirez la partie appui-tête de l'insert. Si les épaules sont trop serrées, retirez la partie corps. Vous pouvez également retirer le coussinet séparément pour plus d'espace.

Que faire en cas d'accident ?

Le siège doit être remplacé après un accident violent, même s'il semble intact. Sortez immédiatement l'enfant et appliquez les premiers secours. Consultez un médecin si nécessaire.

Où ranger le manuel d'utilisation ?

Le manuel doit être conservé dans le compartiment de rangement situé à l'arrière de la base du siège.

MODE D'EMPLOI iHarbour Joie

Joie™ signature

i-Harbour

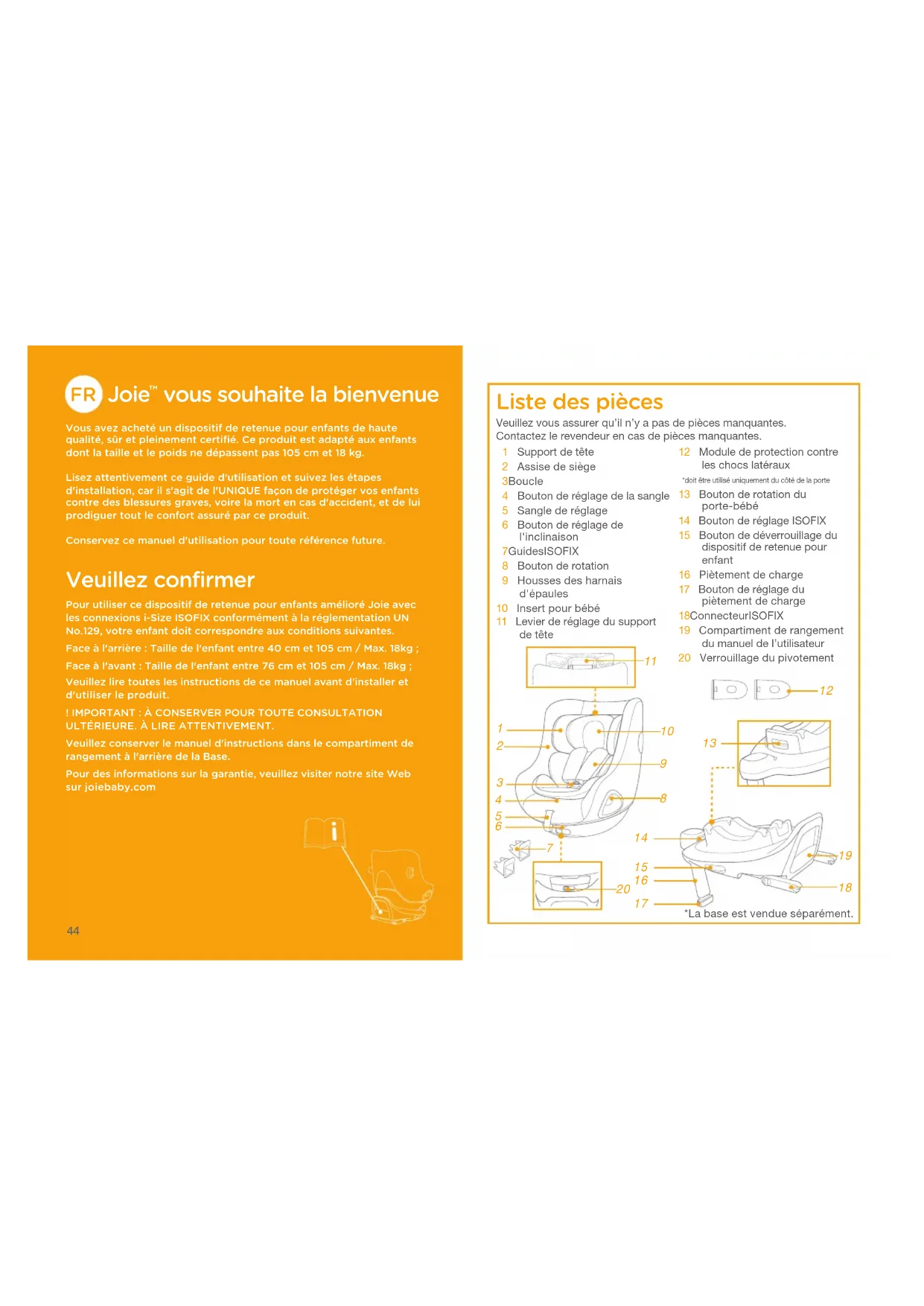

Joie™ vous souhaite la bienvenue

Vous avez acheté un dispositif de retenue pour enfants de haute qualité, sûr et pleinement certifié. Ce produit est adapté aux enfants dont la taille et le poids ne dépassent pas 105 cm et 18 kg.

Lisez attentivement ce guide d'utilisation et suivez les étapes d'installation, car il s'agit de l'UNIQUE façon de protéger vos enfants contre des blessures graves, voire la mort en cas d'accident, et de leur prodiguer tout le confort assuré par ce produit.

Conservez ce manuel d'utilisation pour toute référence future.

Veuillez confirmer

Pour utiliser ce dispositif de retenue pour enfants amélioré Joie avec les connexions i-Size ISOFIX conformément à la réglementation UN No.129, votre enfant doit correspondre aux conditions suivantes.

Face à l'arrière : Taille de l'enfant entre 40 cm et 105 cm / Max. 18 kg ; Face à l'avant : Taille de l'enfant entre 76 cm et 105 cm / Max. 18 kg ; Veuillez lire toutes les instructions de ce manuel avant d'installer et d'utiliser le produit.

! IMPORTANT : À CONSERVER POUR TOUTE CONSULTATION ULTÉRIEURE. À LIRE ATTENTIVEMENT.

Veuillez conserver le manuel d'instructions dans le compartiment de rangement à l'arrière de la Base.

Pour des informations sur la garantie, veuillez visiter notre site Web sur joiebaby.com

Veuillez vous assurer qu'il n'y a pas de pièces manquantes. Contactez le revendeur en cas de pièces manquantes.

1 Support de tête 2 Assise de siège 3 Boucle 4 Bouton de réglage de la sangle 5 Sangle de réglage 6 Bouton de réglage de l'inclinaison 7 Guides ISOFIX 8 Bouton de rotation 9 Housses des harnais d'épaules 10 Insert pour bébé 11 Levier de réglage du support de tête

12 Module de protection contre les chocs latéraux 'doit être utilisé uniquement du côté de la porte 13 Bouton de rotation du porte-bébé 14 Bouton de réglage ISOFIX 15 Bouton de déverrouillage du dispositif de retenue pour enfant 16 Piètement de charge 17 Bouton de réglage du piètement de charge 18 Connecteur ISOFIX 19 Compartiment de rangement du manuel de l'utilisateur 20 Verrouillage du pivotement

*La base est vendue séparément.

AVERTISSEMENT

! VEUILLEZ vous assurer que les éléments rigides et les pièces en plastique du système de retenue pour enfants amélioré soient situés et installés de sorte qu'ils ne soient pas susceptibles de se coincer sous un siège mobile ou dans la porte du véhicule. ! N'utilisez PAS les systèmes de retenue pour enfants améliorés face à l'arrière dans des positions d'assise où un airbag frontal actif est installé. ! IMPORTANT - NE PAS UTILISER FACE À LA ROUTE AVANT QUE L'ÂGE DE L'ENFANT ATTEIGNE 15 MOIS (i-Prodigi ne peut pas être utilisé en mode FACE À L'AVANT). ! Le dispositif de retenue pour enfants amélioré ne s'adapte peut être pas dans tous les véhicules homologués. Veuillez vous référer à la liste des accessoires inclus pour plus de détails. ! Tout piètement de support doit être en contact avec le plancher du véhicule et les sangles retenant l'enfant doivent être ajustées sur le corps de l'enfant. Les sangles ne doivent pas être entortillées. ! Veuillez vérifier que toute sangle sous-abdominale est installée vers le bas, de manière à ce que le bassin soit fermement engagé, ceci est important. ! Ce dispositif de retenue pour enfants amélioré doit être remplacé s'ils a été soumis à des tensions violentes dans un accident. Un accident peut les endommager, même si vous ne voyez pas les dommages.

AVERTISSEMENT

! Soyez conscient du danger d'apporter des modifications ou des ajouts au dispositif sans l'approbation de l'autorité concernée ainsi que du danger de ne pas respecter strictement les instructions d'installation fournies par le fabricant du dispositif de retenue pour enfants amélioré. ! Les enfants ne doivent pas resté dans le dispositif de retenue pour enfants amélioré sans surveillance. ! Tout bagage et autres objets susceptibles de causer des blessures en cas de collision doivent être correctement sécurisés. ! Le dispositif de retenue pour enfants amélioré NE DOIT PAS être utilisé sans les pièces souples. ! Les pièces souples ne doivent pas être remplacées par des pièces autres que celles recommandées par le fabricant, car les pièces souples font partie intégrante des performances du dispositif de retenue. ! Veuillez également respecter les instructions et les avertissements figurant dans le manuel du constructeur du véhicule.

Urgence

En cas d'urgence ou d'accident, il est très important que votre enfant soit immédiatement pris en charge par les premiers secours et des soins médicaux.

Informations sur le produit

1. Il s'agit d'un système de retenue pour enfants amélioré "i-Size". Il est approuvé conformément à la réglementation UN n°129 pour une utilisation dans des positions de sièges de véhicules compatibles i-Size comme indiqué par le constructeur dans le manuel de l'utilisateur du véhicule.
2. En cas de doute, consultez le fabricant du système de retenue pour enfants amélioré ou le distributeur.

Matériaux : plastiques, métaux, tissus N° de brevet : brevets en attente

Choisissez votre installation

ECE R129	Taille de l'enfant	Mode d'installation	Illustration pour l'installation	Âge de référence	Position du siège
	40cm-105cm/ ≤18kg	Mode face à l'arrière		<4 ans Position 1-5
	76cm-105cm/ ≤18kg	Mode face à l'avant		15 mois jusqu'à 4 ans	Position 1-5

Âge de l'enfant	Mode d'installation	Installation	Verrouillage du pivotement
<15 mois	Mode face à l'arrière
>15 mois	Mode face à l'avant/à l'arrière

Problèmes liés à l'installation

voir les images 1 - 8

1. Fixez les guides ISOFIX aux points d'ancrage ISOFIX du véhicule (voir le manuel du propriétaire du véhicule). Les guides ISOFIX peuvent protéger la surface du siège du véhicule contre les déchirements. Ils peuvent aussi guider les connecteurs ISOFIX.
2. Dépliez le piètement de charge du compartiment de rangement.
3. Étendez les connecteurs ISOFIX en appuyant sur le bouton de réglage ISOFIX et en tirant sur le connecteur.
4. Appuyez sur le bouton de réglage ISOFIX pour ajuster les connecteurs ISOFIX. Alignez les connecteurs avec les guides ISOFIX, puis insérez les deux connecteurs ISOFIX dans les points d'ancrage ISOFIX.

Vérifiez que les deux connecteurs ISOFIX sont bien fixés aux points d'ancrage ISOFIX du véhicule. Vous devriez entendre deux clics audibles, et les indicateurs des deux connecteurs ISOFIX doivent être complètement verts. 4-1 ! Vérifiez que la base est bien installée en tirant sur les deux connecteurs ISOFIX. 5. Après avoir placé la base sur le siège du véhicule, étendez le piètement de charge jusqu'au sol 5. Lorsque le piètement de charge est correctement installé, l'indicateur du piètement de charge s'allume en vert. Il sera allumé en rouge si l'installation est incorrecte. 5 -2 ! Le piètement de charge a plusieurs positions. Lorsque l'indicateur de piètement de charge est rouge, cela signifie que le piètement de charge est dans une mauvaise position. ! Assurez-vous que le piètement de charge est complètement en contact avec le plancher du véhicule. ! Appuyez sur le bouton de réglage du piètement de charge, puis réduisez sa longueur vers le haut. 5-1 6. La base complètement assemblée est illustrée en ⑥. ! Les connecteurs ISOFIX doivent être attachés et verrouillés sur les points d'ancrage ISOFIX. 6 -1 ! Le piètement de charge doit être installé correctement avec l'indicateur vert. 5-2 ! Assurez-vous toujours que le piètement de charge est bien en contact avec le plancher du véhicule et qu'il est verrouillée, qu'il y ait un enfant dans le dispositif de retenue pour enfants amélioré ou non.

Retirer la base

1. Pour retirer la base du siège du véhicule, poussez d'abord les boutons de verrouillage secondaire 7 -1 puis appuyez sur les boutons de libération ISOFIX 7 -2 sur les connecteurs ISOFIX avant de retirer la base du siège du véhicule.
2. Pour le transport, appuyez sur le bouton de réglage ISOFIX et remettez les connecteurs ISOFIX en position de rangement. 8

Utilisation du dispositif de protection contre les chocs latéraux

1. Le dispositif de retenue pour enfants amélioré est livré avec un module de protection contre les chocs latéraux amovible. Ce module de protection contre les chocs latéraux DOIT être utilisé du côté de la porte du véhicule. L'installation est indiquée dans 9.
2. Appuyez sur le bouton d'ouverture pour retirer le module de protection contre les chocs latéraux. 10

Réglage de la hauteur pour le repose-tête et le harnais pour épaules

voir les images 11 - 14

1. Veuillez ajuster le support de tête et vérifier si les harnais pour épaules sont à la bonne hauteur conformément à 11 & 12 & 13 & 14 ! En cas d'utilisation face à l'arrière, la hauteur des harnais d'épaules doit être au niveau ou en dessous du sommet des épaules de l'enfant. 11 ! En cas d'utilisation en mode face à l'avant, la hauteur des harnais d'épaules doit être au niveau du sommet des épaules de l'enfant. 12 Tirez le levier d'ajustement du support pour la tête ¹³ tout en tirant sur le support vers le haut ou le bas pour le placer sur l'une des 6 positions. Les positions du support de tête sont illustrées en ¹⁴ .

Réglage de l'inclinaison

voir les images 15 - 16

Appuyez sur le bouton de réglage de l'inclinaison, pour ajuster le dispositif de retenue pour enfants amélioré à la bonne position. ¹⁵ Le mode face à l'arrière et le mode face à l'avant ont tous deux 5 positions d'inclinaison, les angles d'inclinaison sont indiqués comme indiqué dans ¹⁶ .

Mode face à l'arrière (Taille de l'enfant 40cm-105cm / Poids de l'enfant≤18kg)

voir les images 17 - 27

! Veuillez installer le dispositif de retenue pour enfants amélioré sur le siège arrière du véhicule, puis placez l'enfant dans le dispositif de retenue pour enfants amélioré. 1. Poussez le dispositif de retenue pour enfants amélioré vers le bas sur la base ⑰. Si le dispositif de retenue pour enfants amélioré est bien fixé, l'indicateur du dispositif de retenue pour enfants amélioré sera de couleur verte. ⑱ 2. Pour libérer le dispositif de retenue pour enfants amélioré, sortez d'abord l'enfant du dispositif de retenue pour enfants. Appuyez sur le bouton de déverrouillage du dispositif de retenue pour enfants 19-1, puis soulevez le dispositif de retenue pour enfants 19-2. Le dispositif de retenue pour enfants amélioré peut être installé et libéré UNIQUEMENT en mode face à l'arrière. 3. Appuyez et maintenez enfoncé le bouton de réglage ISOFIX et poussez le dispositif de retenue pour enfants amélioré vers l'arrière jusqu'à ce qu'il entre en contact avec le dossier du siège du véhicule. 20 4. Appuyez et maintenez enfoncé le bouton de rotation afin de le tourner pour une installation/un retrait latéral plus facile de l'enfant, puis tournez le siège en position face à l'arrière. ²¹

! Assurez-vous toujours que le dispositif de retenue pour enfants amélioré est bien verrouillé en mode face à l'avant ou en mode face à l'arrière, qu'il y ait un enfant dans le dispositif de retenue pour enfants amélioré ou non. ! Appuyez sur le bouton de rotation sur l'un des deux côtés pour tourner le dispositif de retenue pour enfants amélioré. 5. Appuyez sur le bouton de réglage du harnais, tout en tirant les harnais d'épaules jusqu'à la longueur souhaitée (Tirez depuis le dessous des rembourrages d'épaules fixes pour allonger). 6. Déverrouillez la boucle des harnais en appuyant sur le bouton rouge. 7. Placez les languettes de la boucle contre la zone magnétique sur le bord extérieur du dispositif de retenue pour enfants amélioré pour que les languettes soient maintenues en place.

Utiliser l'insert pour bébé

Nous conseillons d'utiliser l'insert pour bébé intégral lorsque le bébé fait moins de 60 cm et ≤13 kg. Il peut être utilisé jusqu'à ce que les enfants deviennent trop grands pour l'insert. Le support pour bébé augmente la protection contre les impacts latéraux.

Retirez la partie du support de tête de l'insert pour bébé lorsque la tête de l'enfant ne rentre plus.

Retirez la partie du support pour bébé dédiée au corps lorsque les épaules de l'enfant ne s'y placent plus confortablement.

Retirez le coussinet du support pour bébé en détachant les fermoirs pour faire plus de place lorsque le bébé ne se place plus de façon confortable. Le coussin peut être utilisé séparément sans être fixé au support afin de soutenir le dos du bébé pour plus de confort.

1. Placez l'enfant dans le dispositif de retenue pour enfants amélioré et passez les deux bras à travers le harnais.
2. Engagez la boucle. Veuillez consulter 25
3. Faites tourner le dispositif de retenue pour enfants amélioré pour qu'il soit en position face à l'arrière. L'indicateur du dispositif de retenue pour enfants amélioré sera vert.
4. Tirez la sangle de réglage et ajustez-la à la bonne longueur pour vous assurer que votre enfant est correctement attaché. ! Maintenez toujours l'enfant attaché dans le harnais et correctement serré en éliminant le jeu éventuel.

Mode face à l'avant (Taille de l'enfant 76 cm - 105 cm / Poids de l'enfant ≤18 kg / Âge de l'enfant ≥15 mois)

Voir les images 28 - 34

! Veuillez installer le dispositif de retenue pour enfants amélioré sur le siège arrière du véhicule, puis placez l'enfant dans le dispositif de retenue pour enfants amélioré. ! Veuillez glisser le bouton de verrouillage du pivotement vers la gauche pour tourner le dispositif de retenue pour enfants amélioré en mode face à l'avant. 1. Appuyez sur le bouton de rotation afin de le tourner pour une installation/un retrait latéral plus facile de l'enfant, puis tournez le siège en position face à l'avant. ! Appuyez sur le bouton de rotation sur l'un des deux côtés pour tourner le dispositif de retenue pour enfants amélioré. 2. Appuyez sur le bouton de réglage du harnais, tout en tirant les harnais d'épaules jusqu'à la longueur souhaitée (Tirez depuis le dessous des rembourrages d'épaules fixes pour allonger). 3. Déverrouillez la boucle des harnais en appuyant sur le bouton rouge. ! Retirez l'insert pour bébé en mode face à l'avant. 4. Placez les languettes de la boucle contre la zone magnétique sur le bord extérieur du dispositif de retenue pour enfants amélioré pour que les languettes soient maintenues en place.

1. Faites tourner le dispositif de retenue pour enfants amélioré pour qu'il soit face à l'avant, l'indicateur du dispositif de retenue pour enfants amélioré sera de couleur verte. ! Assurez-vous toujours que le dispositif de retenue pour enfants amélioré est bien verrouillé en mode face à l'avant ou en mode face à l'arrière, qu'il y ait un enfant dans le dispositif de retenue pour enfants amélioré ou non.
2. Tirez la sangle de réglage et ajustez-la à la bonne longueur pour vous assurer que votre enfant est correctement attaché. ! Maintenez toujours l'enfant attaché dans le harnais et correctement serré en éliminant le jeu éventuel. ! NE PAS utiliser en mode face à l'avant si votre enfant ne mesure pas au moins 76 cm ET a moins de 15 mois.

Détacher les parties souples

voir les images 35 - 41

Appuyez sur le bouton rouge pour désengager la boucle.

Suivez les étapes 36 - 41 pour détacher les parties souples.

Pour fixer à nouveau les parties souples, veuillez répéter les étapes ci-dessus dans l'ordre inverse.

Entretien et maintenance

! Rangez l'insert pour bébé dans un endroit hors de portée de l'enfant. ! Lavez les pièces souples à l'eau froide à moins de 30°C. ! Ne repassez pas les pièces souples. ! Ne nettoyez pas les pièces souples à sec ou à l'eau de Javel. N'utilisez pas de détergents neutres non dilués, de l'essence ou d'autres solvants organiques pour laver le dispositif de retenue pour enfants amélioré ou la base. Cela pourrait endommager le dispositif de retenue pour enfants amélioré. ! N'essorez pas les pièces souples avec trop de force. Des plis pourraient apparaître sur les pièces souples. ! Laissez les pièces souples sécher à l'ombre. ! Veuillez retirer le dispositif de retenue pour enfants amélioré du véhicule si vous ne prévoyez pas de l'utiliser pendant une longue période.
