Produkttype	Bilsete
Merke	Joie
Modell	iHarbour
Kategori	Forbedret barnesikringssystem i-Size
Godkjenning	UN-forskrift nr. 129 (i-Size)
Bruk bakovervendt	40 cm til 105 cm / ≤ 18 kg
Bruk forovervendt	76 cm til 105 cm / ≤ 18 kg / ≥ 15 måneder
Rotasjon	360° med rotasjonsknapp
Helning	5 posisjoner (bakovervendt og forovervendt)
Justerbart hodestøtte	6 posisjoner
Sidekollisjonsbeskyttelse	Avtakbar modul, plasseres på dørsiden
Babyinnsats	Anbefalt bruk opp til 60 cm / ≤ 13 kg
Forankringssystem	ISOFIX med låseindikatorer
Støtteben	Høydejusterbart med bakkeindikator
Materialer	Plast, metall, stoff
Vedlikehold av myke deler	Vask i kaldt vann ≤ 30°C, tørk i skyggen, ikke stryk, ikke blekemiddel, ikke kjemisk rens
Sider i bruksanvisningen	147 sider
Oppbevaring av manual	Rom på baksiden av basen

Ofte stilte spørsmål - iHarbour Joie

Hvordan installere Joie iHarbour bilsetet riktig med ISOFIX?

Fest først ISOFIX-veilederne på forankringspunktene i kjøretøyet. Strekk ut ISOFIX-kontaktene ved å trykke på ISOFIX-justeringsknappen og trekke. Sett kontaktene inn i forankringene til du hører to klikk. Kontroller at indikatorene er helt grønne. Deretter brett ut støttebenet og juster til indikatoren blir grønn.

Hva er maksimal høyde og vekt for å bruke setet i bakovervendt modus?

Bakovervendt modus passer for barn som måler mellom 40 cm og 105 cm og veier opptil 18 kg.

Kan jeg bruke setet forovervendt før barnet er 15 måneder?

Nei, IKKE bruk forovervendt før barnet har fylt 15 måneder. Forovervendt modus er kun tillatt fra 15 måneder, med en minimumshøyde på 76 cm og maksimal vekt på 18 kg.

Hvordan justere høyden på hodestøtten og skulderselene?

Trekk i justeringsspaken for hodestøtten mens du drar den opp eller ned for å plassere den i en av de 6 posisjonene. I bakovervendt modus skal selene være på eller under barnets skuldre. I forovervendt modus skal de være på skulderhøyde.

Hvordan rengjøre de myke delene av setet?

Vask de myke delene i kaldt vann (≤ 30°C). Ikke stryk, ikke kjemisk rens og ikke bruk blekemiddel. La tørke i skyggen. Ikke bruk organiske løsemidler eller ufortynnede vaskemidler.

Hva brukes sidekollisjonsbeskyttelsesmodulen til?

Den avtakbare sidebeskyttelsesmodulen øker sikkerheten ved sidekollisjon. Den skal installeres på dørsiden av kjøretøyet. For å fjerne den, trykk på åpningsknappen.

Hvordan rotere setet for å gjøre det enklere å sette inn barnet?

Trykk på rotasjonsknappen som sitter på en av sidene av setet for å rotere det til sideposisjon, og sett deretter inn barnet. Deretter vri setet til bakovervendt eller forovervendt posisjon. Forsikre deg om at låseindikatoren er grønn.

Hvor lenge skal babyinnsatsen brukes?

Babyinnsatsen anbefales inntil barnet måler 60 cm og veier 13 kg. Når barnets hode ikke lenger får plass, fjern hodestøttedelen av innsatsen. Hvis skuldrene er for trange, fjern kroppsdelen. Du kan også fjerne puten separat for mer plass.

Hva gjør jeg ved en ulykke?

Setet må skiftes etter en voldsom ulykke, selv om det ser uskadd ut. Ta barnet ut umiddelbart og gi førstehjelp. Kontakt lege om nødvendig.

Hvor oppbevares bruksanvisningen?

Bruksanvisningen skal oppbevares i oppbevaringsrommet bak på basen av setet.

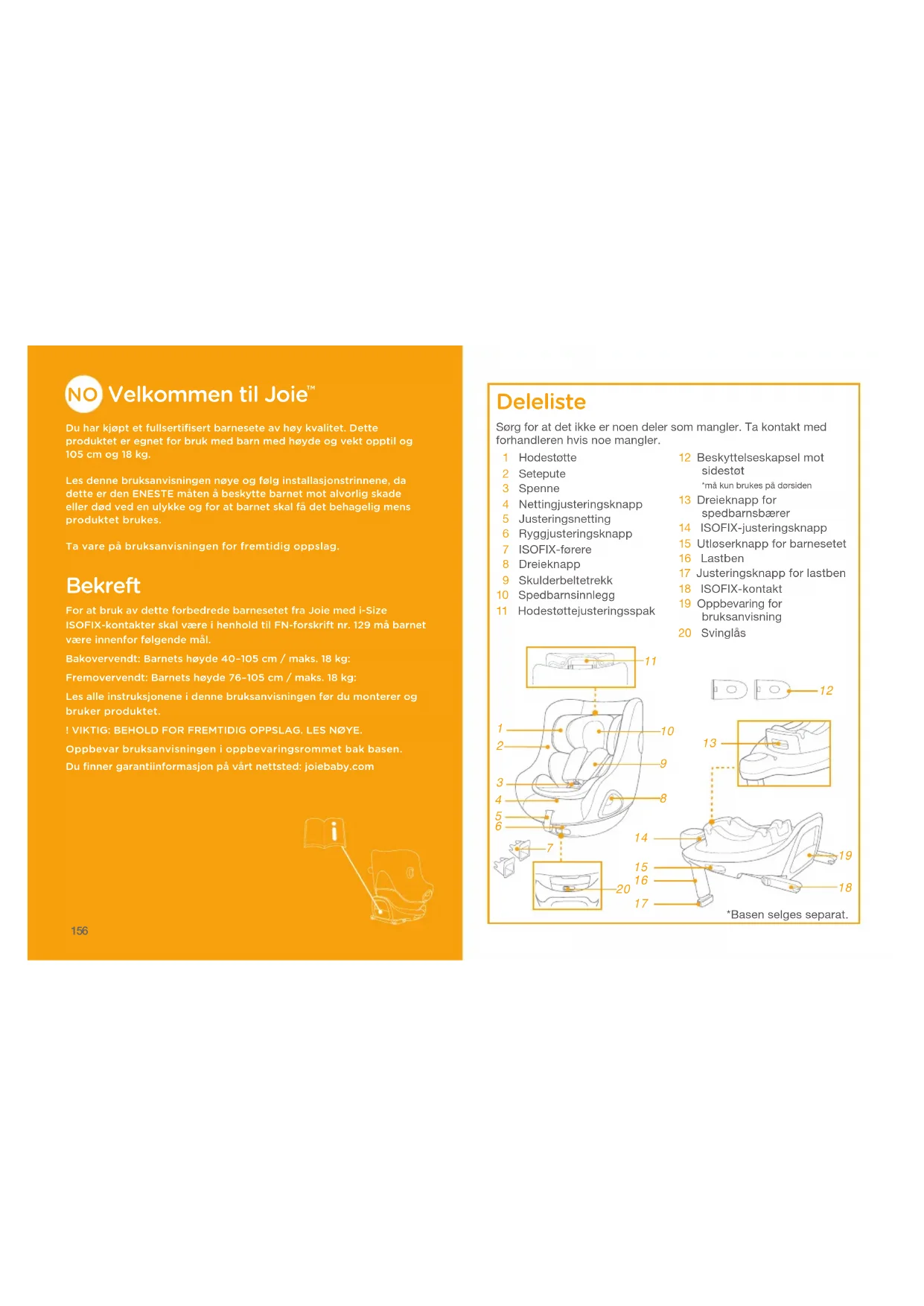

BRUKSANVISNING iHarbour Joie

Pleie og vedlikehold

Du har kjøpt et fullsertifisert barnesete av høy kvalitet. Dette produktet er egnet for bruk med barn med høyde og vekt opptil 105 cm og 18 kg.

Les denne bruksanvisningen nøye og følg installasjonstrinnene, da dette er den ENESTE måten å beskytte barnet mot alvorlig skade eller død ved en ulykke og for at barnet skal få det behagelig mens produktet brukes.

Ta vare på bruksanvisningen for fremtidig oppslag.

Bekreft

For at bruk av dette forbedrede barnesetet fra Joie med i-Size ISOFIX-kontakter skal være i henhold til FN-forskrift nr. 129 må barnet være innenfor følgende mål.

Bakovervendt: Barnets høyde 40-105 cm / maks. 18 kg:

Fremovervendt: Barnets høyde 76-105 cm / maks. 18 kg

Les alle instruksjonene i denne bruksanvisningen før du monterer og bruker produktet.

! VIKTIG: BEHOLD FOR FREMTIDIG OPPSLAG. LES NØYE.

Oppbevar bruksanvisningen i oppbevaringsrommet bak basen.

Du finner garantiinformasjon på vårt nettsted: joiebaby.com

Sørg for at det ikke er noen deler som mangler. Ta kontakt med forhandleren hvis noe mangler.

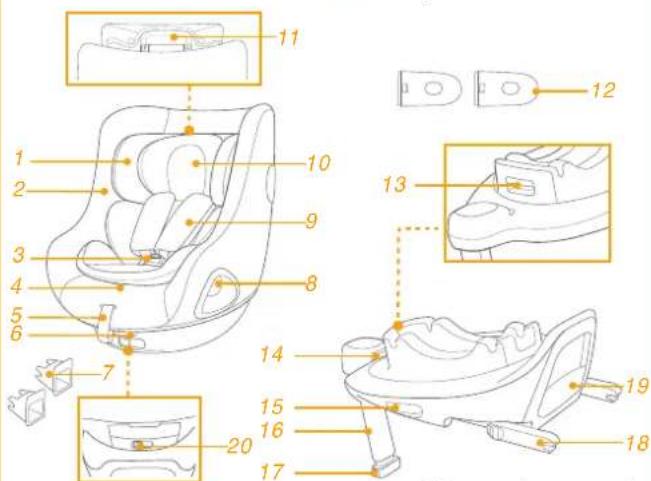

1 Hodestøtte 2 Setepute 3 Spenne 4 Nettingjusteringsknapp 5 Justeringsnetting 6 Ryggjusteringsknapp 7 ISOFIX-førere 8 Dreieknapp 9 Skulderbeltetrekk 10 Spedbarnsinnlegg 11 Hodestøttejusteringsspak

12 Beskyttelseskapsel mot sidestøt *må kun brukes på dørsiden 13 Dreieknapp for spedbarnsbærer 14 ISOFIX-justeringsknapp 15 Utløserknapp for barnesetet 16 Lastben 17 Justeringsknapp for lastben 18 ISOFIX-kontakt 19 Oppbevaring for bruksanvisning 20 Svinglås

! PASS PÅ at de stive gjenstandene og plastdelene på det forbedrede barnesetet blir plassert og installert slik at de ikke kan hemmes av et flyttbart sete eller døren til bilen. ! IKKE bruk et bakovervendt forsterket barnesetesystem i sitteplasser der en aktiv frontkollisjonspute er installert. ! VIKTIG - IKKE BRUK FREMOVERVENDT FØR BARNET ER MINST 15 MÅNEDER (i-Prodigi kan kun brukes bakovervendt). ! Det forbedrede barnesetet passer kanskje ikke i alle godkjente kjøretøy. Se den medfølgende passlisten for mer informasjon. ! Støtteben skal være i kontakt med bilgulvet, og eventuelle remmer som fester barnet skal tilpasses kroppen til barnet. Remmene skal ikke vrides. ! Sørg for at midjebelte legges lavt slik at skrittet er godt festet og under press. ! Dette forbedrede barnesetet bør byttes ut når den har vært utsatt for tunge belastninger i en ulykke. En ulykke kan føre til skade som du ikke kan se.

ADVARSEL

! Vær oppmerksom på faren ved endringer eller tillegg til enheten som gjøres uten godkjenning fra gjeldende myndighet eller hvis ikke installasjonsinstruksjonene gitt av produsenten til det forbedrede barnesetet følges. ! Barn bør ikke være uten tilsyn i det forbedrede barnesetesystemet. ! All bagasje eller andre gjenstander som kan gi personskader ved kollisjon, skal være forsvarlig festet. ! Det forbedrede barnesete systemet SKAL IKKE BRUKES uten de myke delene. De myke delene skal ikke byttes ut med noen andre enn de som er anbefalt av produsenten, da de er vesentlige for ytelsen til barnesetet. ! Ta også hensyn til instruksjonene og advarslene i håndboken fra produsenten av bilen.

Nødsituasjon

Ved nødstilfeller eller ulykker er det viktigste at barnet blir tatt hånd om med førstehjelp og medisinsk behandling umiddelbart.

Produktinformasjon

1. Dette er et «i-Size» forsterket barnesetesystem. Den er godkjent i henhold til FN-forskrift nr. 129, for bruk i i-Size-kompatible sitteplasser som angitt av kjøretøyprodusentene i brukerhåndboken til kjøretøyet.
2. Hvis du er i tvil, tar du kontakt med produsenten eller forhandleren av det forbedrede barnesetet.

Materialer Plast, metall, tekstiler

ECE R129	Barnets størrelse	Installasjonsmodus	Figur for installasjon	Referansealder Seteposisjon
	40-105 cm/ ≤18 kg	Bakovervendt bruk		< 4 år Posisjon 1-5
	76-105 cm/ ≤18 kg	Fremovervendt bruk		15 måneder til 4 år	Posisjon 1-5

Barnets alder	Installasjonsmodus	Installasjon Svinglås
<15 måneder	Bakovervendt bruk
>15 måneder	Fremovervendt/ Bakovervendt bruk

Merknader for installasjon

1. Fest ISOFIX-førerne til ISOFIX- ankerpunktene i bilen (se bruksanvisningen til bilen). ① ISOFIX-førerne kan beskytte overflaten av bilsetet fra riving. De kan også føre ISOFIX-kontaktene.
2. Brett opp lastbenet fra oppbevaringsrommet.
3. Forleng ISOFIX-kontaktene ved å trykke ISOFIX-justeringsknappen mens du trekker på kontakten.
4. Trykk ISOFIX-justeringsknappen for å justere ISOFIX-kontaktene. Sett ISOFIX-kontaktene på linje med ISOFIX-førerne, og klikk deretter begge ISOFIX-kontaktene i ISOFIX-ankerpunktene. 4

Sørg for at begge ISOFIX-kontaktene er sikkert festet til ISOFIX-ankerpunktene i bilen. Du skal høre to klikk, og indikatorene på begge ISOFIX-kontaktene skal være helt grønne. 4-1 Kontroller at basen er sikkert montert ved å trekke på begge ISOFIX-kontaktene. 5. Når du har satt basen på bilsetet, må du strekke ut lastbenet til gulvet. 5. Når lastbenet er riktig installert, viser lastbenindikatoren grønt. Det vises rødt når det er installert feil. 5-2 Lastbenet har flere stillinger. Når lastbenindikatoren er rød, betyr dette at lastbenet er i feil posisjon. Sørg for at lastbenet er i full kontakt med kjøretøyets gulvplate. Klem justeringsknappen for lastbenet, og forkort lastbenet oppover. 5-1 6. Den ferdigmonterte basen er vist som 6. ISOFIX-kontaktene må festes og låses på ISOFIX-ankerpunktene. 6-1 Lastbenet må monteres riktig med grønn indikator. 5-2 Sørg alltid for at lastebenet er i kontakt med gulvet på kjøretøyet og forblir låst uansett om det sitter et barn i det forbedrede barnesetet eller ikke.

Fjerne basen

1. Når du skal fjerne basen fra bilsetet, trykker du først de sekundære låseknappene ⑦-1 og deretter ISOFIX-utløserknappene ⑦-2 på ISOFIX-kontaktene før du fjerner basen fra bilsetet. ⑦
2. For transport trykker du ISOFIX-justeringsknappen og flytter ISOFIX-kontaktene tilbake til lagringsposisjon.

Bruk sidestøtbeskyttelse

1. Det forsterkede barnesetet leveres med en avtagbar beskyttelseskapsel mot sidestøt. Beskyttelseskapselen mot sidestøt MÅ brukes på dørsiden av kjøretøyet. Installasjon vist på 9.
2. Trykk utløserknappen for å fjerne beskyttelseskapselen mot sidestøt. 10

Høydejustering for hodestøtte og skuldersele

se bilder 11 - 14

1. Juster hodestøtten og kontroller at skulderselen er i riktig høyde i henhold til 11 & 12 & 13 & 14. Ved bakovervendt bruk må høyden på skulderselesporene være på høyde med eller like under toppen av skuldrene til barnet. 11. Ved fremovervendt bruk må høyden på skulderselen være på høyde med toppen av skulderen til barnet. 12. Trekk justeringsspaken for hodestøtten 13 mens du trekker opp eller ned på hodestøtten til den klikker inn på en av de 6 posisjonene. Hodestøtteposisjonene er vist som 14.

Ryggjustering

se bilder 15 - 16

Klem ryggjusteringsknappen for å sette det forbedrede barnesetet i riktig posisjon. 15

Både ved bakovervendt og fremovervendt bruk er det 5 vinkler for lening, som er vist som ¹⁶ .

Bakovervendt modus (Barnets høyde 40-105 cm / Barnets vekt ≤ 18kg)

se bilder 17 - 27

! Installer det forbedrede barnesetet på baksetet og sett deretter barnet i det forbedrede barnesetet. 1. Skyv det forbedrede barnesetet ned på basen 17. Hvis det forbedrede barnesetet sitter godt fast, vises indikatoren for det forbedrede barnesetet som grønt. 18 2. Når du skal ta ut det forbedrede barnesetet, må du først ta barnet ut av barnesetet. Trekk i utløserknappen for barnesetet 19 -1, og løft opp barnesetet 19 -2. Det forbedrede barnesetet kan KUN installeres og frigjøres i bakovervendt modus. 3. Hold inne ISOFIX-justeringsknappen, og skyv det forbedrede barnesetet tilbake til det kommer i kontakt med ryggen på bilsetet. 20 4. Hold inne dreieknappen for å dreie setet slik at det blir lett å sette barnet inn og ta det ut, og drei det rundt til bakovervendt stilling. 21 ! Sørg alltid for at det forbedrede barnesetet forblir låst i forovervendt eller bakovervendt modus, uansett om et barn sitter i det eller ikke.

! Trykk dreieknappen på hver side for å dreie det forbedrede barnesetet. 5. Hold inne selejusteringsknappen, og trekk skulderselene til ønsket lengde. (Trekk fra under de faste skulderputene for å forlenge.) ²² 6. Lås opp låsespennen ved å trykke den røde knappen. 7. Plasser spennetungene mot det magnetiske området på utsiden av det forbedrede barnesetet slik at de holdes på plass. ²⁴

Bruke spedbarnsinnlegg

Vi anbefaler at du bruker hele spedbarnsinnlegget så lenge barnet er under 60 cm og ≤ 13 kg Den kan brukes til de vokser ut av innlegget. Spedbarnsinnlegget øker beskyttelsen mot stot fra siden.		Fjern hodestøttedelen på spedbarnsinnlegget når hodet på barnet ikke lenger sitter godt.
		Fjern kroppsdelen på spedbarnsinnlegget når skuldrene på spedbarnet ikke lenger passer godt.
		Fjern puten på spedbarnsinnlegget ved å fjerne klipsene for å gi mer plass når barnet ikke sitter godt. Puten kan brukes for seg selv uten å feste det til innlegget for å stotte ryggen til spedbarnet for bedre komfort.

1. Legg barnet i det forsterkede barnesetet, og legg armer gjennom selen.
2. Fest spennen. Se 25
3. Drei det forbedrede barnesetet til bakovervendt stilling. Indikatoren på det forbedrede barnesetet vises grønt. 26
4. Trekk ned justeringsbåndet, og juster det til riktig lengde slik at barnet sitter godt fast. 27 ! Barnet skal alltid holdes godt i selen og strammet ordentlig; eventuelt slakk skal fjernes.

Fremovervendt bruk (Barnets høyde 76-105 cm / Barnets vekt ≤ 18 kg / Barnets alder ≥ 15 måneder)

se bilder 28 - 34

! Installer det forbedrede barnesetet på baksetet, og sett deretter barnet i det forbedrede barnesetet. ! Skyv svinglåseknappen til venstre for å dreie det forsterkede barnesetet til forovervendt bruk. 1. Trykk dreieknappen for å dreie setet slik at det blir lett å sette barnet inn og ta det ut, og drei det rundt til fremovervendt stilling. ! Trykk dreieknappen på hver side for å dreie det forbedrede barnesetet. 2. Hold inne selejusteringsknappen, og trekk skulderselene til ønsket lengde. (Trekk fra under de faste skulderputene for å forlenge.) 30 3. Lås opp låsespennen ved å trykke den røde knappen. 31

! Fjern spedbarnsinnlegget i fremovervendt modus. 4. Plasser spennetungene mot det magnetiske området på utsiden av det forbedrede barnesetet slik at de holdes på plass. 32 5. Drei det forbedrede barnesetet slik at det er fremovervend, så vises indikatoren for det forbedrede barnesetet som grønt. ! Sørg alltid for at det forbedrede barnesetet forblir låst i forovervendt eller bakovervendt modus, uansett om et barn sitter i det eller ikke.

1. Trekk ned justeringsbåndet, og juster det til riktig lengde slik at barnet sitter godt fast. 34

! Barnet skal alltid holdes godt i selen og strammet ordentlig; eventuelt slakk skal fjernes. ! IKKE bruk fremovervendt med mindre barnet er minst 76 cm OG 15 måneder.

Ta av de myke delene

se bilder 35 - 41

Trykk den røde knappen for å frigjøre spennen. 35

Følg trinnene 36 - 41 for å ta av de myke delene.

Når du skal feste de myke delene igjen, gjentar du trinnene ovenfor i omvendt rekkefølge.

Stell og vedlikehold

! Oppbevar spedbarnsinnlegget på et sted utenfor barns rekkevidde. ! Vask de myke delene med kaldt vann under 30 °C. ! Ikke stryk de myke delene. ! Ikke bruk blekemiddel eller tørrens på de myke delene. ! Ikke bruk ufortynnede vaskemidler bensin eller andre organiske lösemidler til å vaske det forbedrede barnesetet eller basen. Det kan føre til skade på det forbedrede barnesetet. ! Ikke vri opp de myke delene med stor kraft for å tørke dem. Det kan gjøre dem rynket. ! Tørk de myke delene i skyggen. ! Fjern det forbedrede barnesetet fra bilsetet hvis det ikke skal brukes på lengre tid.
