222157 - Mixér Hendi - Bezplatný návod k obsluze

Typ výrobku	Profesionální tyčový mixér
Značka	Hendi
Model	222157
Rozměry (D x Š x V)	71 x 71 x 444 mm
Čistá hmotnost	1,1 kg
Napájení	220-240 V~50 Hz
Výkon	250 W
Třída ochrany	Třída II
Stupeň krytí (IP)	IP23
Rychlost otáčení	6 600 až 13 500 ot/min
Počet rychlostí	6 (1 až 6)
Displej	LCD displej rychlosti
Materiál nože	Sestava nože z titanu
Doporučená kapacita nádoby	1 až 4 litry
Maximální doba nepřetržitého provozu	3 minuty
Hladina hluku	< 85 dB(A)
Určené použití	Profesionální použití v kuchyni
Hlavní funkce	Míchat, drtit, pyré, emulgovat
Údržba a čištění	Rameno a nůž omyvatelné v horké mýdlové vodě; neponořujte motor
Bezpečnost	Ochrana proti přehřátí, automatické zastavení, dětská pojistka nespecifikována
Náhradní díly a opravitelnost	Seznam 38 dílů k dispozici; opravy pouze kvalifikovaným technikem
Záruka	12 měsíců

Často kladené otázky - 222157 Hendi

Přístroj nefunguje, co dělat?

Zkontrolujte, zda je zástrčka správně zapojena. Ujistěte se, že stisknete a podržíte tlačítko ON/OFF (1) pro nepřetržitý provoz. Pokud problém přetrvává, může se aktivovat indikátor ochrany proti přehřátí: počkejte 10 minut, než motor vychladne.

Jak čistit mixér?

Odpojte přístroj a nechte vychladnout. Nikdy neponořujte motorovou jednotku (10) do vody. Omyjte mixovací rameno (7) a nůž (8) horkou vodou a jemným čisticím prostředkem, aniž byste překročili maximální úroveň vyznačenou na rameni. Před opětovným použitím všechny díly pečlivě osušte.

Jaká je maximální doba nepřetržitého používání?

Přístroj nesmí pracovat nepřetržitě déle než 3 minuty. Při překročení se aktivuje ochrana proti přehřátí. Před opětovným použitím nechte vychladnout.

Mohu mixovat horké potraviny?

Ne, přístroj je určen pro měkké nebo tekuté potraviny při pokojové teplotě. Nemixujte horké tekutiny ani tvrdé těsto, aby nedošlo k přehřátí motoru.

Jak nastavit rychlost?

Během provozu stiskněte tlačítko + (2) pro zvýšení rychlosti (1 až 6) nebo tlačítko - (3) pro její snížení. Výchozí rychlost je 3. LCD displej (4) zobrazuje zvolenou rychlost.

Mohu používat přístroj bez nádoby?

Ne, mixovací rameno (7) musí být vždy umístěno v nádobě s potravinami. Nikdy jej nepoužívejte naprázdno.

Jak demontovat mixovací rameno pro čištění?

Ujistěte se, že je přístroj vypnutý a odpojený. Držte motorovou jednotku (10) a odšroubujte rameno (7) otáčením ve směru hodinových ručiček. Při opětovné montáži zarovnejte spojku a našroubujte proti směru hodinových ručiček.

Co dělat, pokud přístroj vydává neobvyklý hluk?

Může to znamenat, že mixovací rameno (7) není správně namontováno. Demontujte jej a pečlivě znovu namontujte. Pokud hluk přetrvává, kontaktujte svého prodejce.

Mohu umývat díly v myčce na nádobí?

Ne, součásti přístroje nelze mýt v myčce na nádobí. Čistěte je ručně horkou vodou a jemným čisticím prostředkem.

Jaký typ nádoby mám použít?

Použijte vhodnou nádobu o kapacitě 1 až 4 litry, dostatečně vysokou, aby zakryla ochranu nože. Vyhněte se příliš širokým nádobám, aby nedošlo k postříkání.

NÁVOD K OBSLUZE 222157 Hendi

Před uvedením spotřebiče do provozu byste si měli pečlivě přecíst návod k použití.

Pouze pro vnitřní použití.

Děkujeme, že jste si koupili tento spotřebič Hendi. Přečtěte si pozorně tuto příručku a věnujte zvláštní pozornost níže uvedeným bezpečnostním předpisům před instalací a používáním tohoto spotřebiče poprvé.

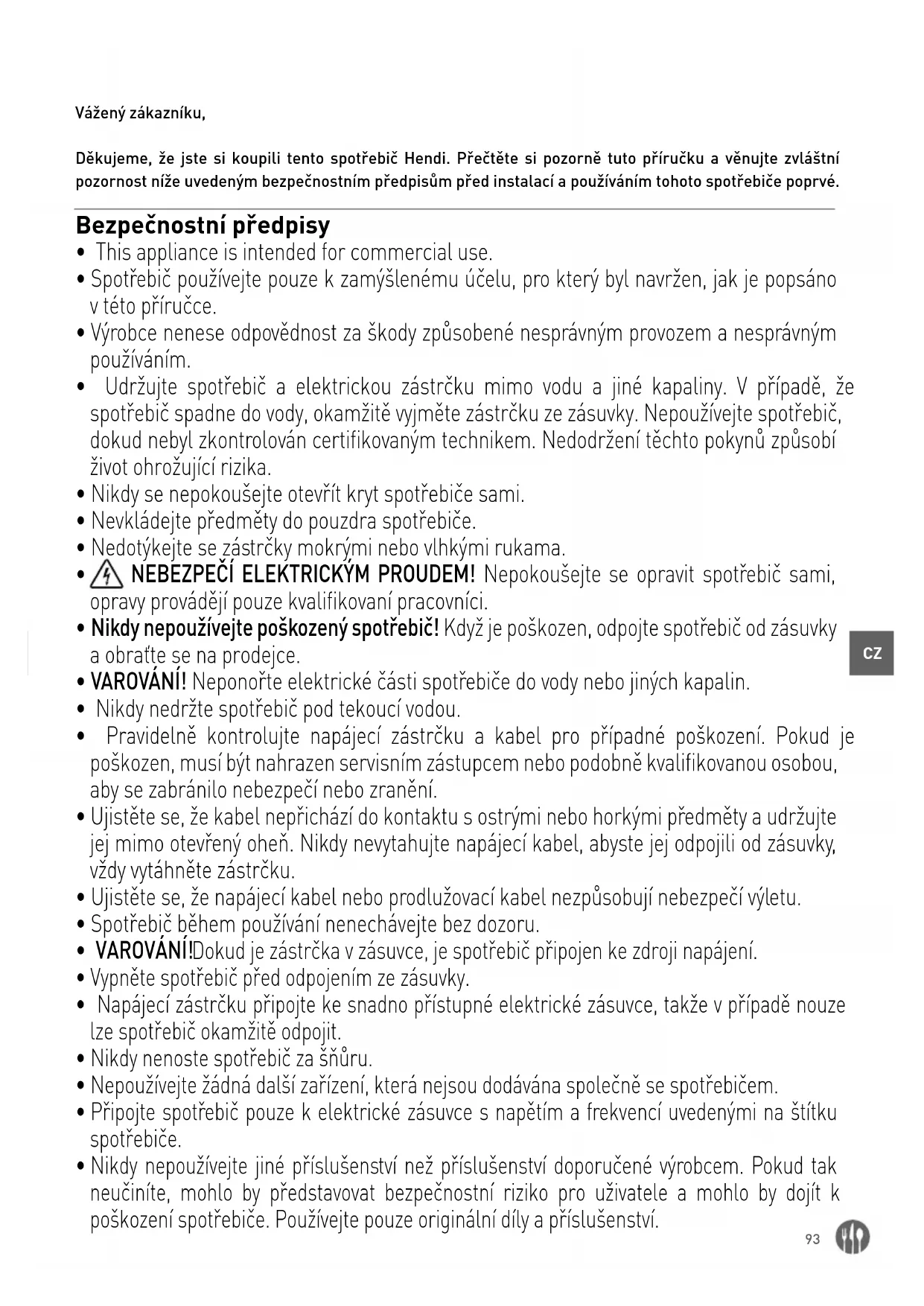

Bezpečnostní předpisy

• This appliance is intended for commercial use.
• Spotřebič používejte pouze k zamýšlenému účelu, pro který byl navržen, jak je popsáno v této příručce.
• Výrobce nenese odpovědnost za škody způsobené nesprávným provozem a nesprávným používáním.
• Udržujte spotřebič a elektrickou zástrčku mimo vodu a jiné kapaliny. V případě, že spotřebič spadne do vody, okamžitě vyjměte zástrčku ze zásuvky. Nepoužívejte spotřebič, dokud nebyl zkontrolován certifikovaným technikem. Nedodržení těchto pokynů způsobí život ohrožující rizika.
• Nikdy se nepokoušejte otevřít kryt spotřebiče sami.
• Nevkládejte předměty do pouzdra spotřebiče.
• Nedotýkejte se zástrčky mokrými nebo vlhkými rukama.
• NEBÉZPEČÍ ELEKTRICKÝM PROUDEM! Nepokoušejte se opravit spotřebič sami, opravy provádějí pouze kvalifikovaní pracovníci.
• Nikdy nepoužívejte poškozený spotřebič! Když je poškozen, odpojte spotřebič od zásuvky a obraťte se na prodejce.
• VAROVÁNÍ! Neponořte elektrické části spotřebiče do vody nebo jiných kapalin.
• Nikdy nedržte spotřebič pod tekoucí vodou.
• Pravidelně kontrolujte napájecí zástrčku a kabel pro případné poškození. Pokud je poškozen, musí být nahrazen servisním zástupcem nebo podobně kvalifikovanou osobou, aby se zabránilo nebezpečí nebo zranění.
• Ujistěte se, že kabel nepřichází do kontaktu s ostrými nebo horkými předměty a udržujte jej mimo otevřený oheň. Nikdy nevytahujte napájecí kabel, abyste jej odpojili od zásuvky, vždy vytáhněte zástrčku.
• Ujistěte se, že napájecí kabel nebo prodlužovací kabel nezpůsobují nebezpečí výletu.
• Spotřebič během používání nenechávejte bez dozoru.
• VAROVANI!Đokud je zástrčka v zásuvce, je spotřebič připojen ke zdroji napájení.
• Vypněte spotřebič před odpojením ze zásuvky.
• Napájecí zástrčku připojte ke snadno přístupné elektrické zásuvce, także v případě nouze lze spotřebič okamžitě odpojit.
• Nikdy nenoste spotřebič za šnůru.
• Nepoužívejte žádná další zařízení, která nejsou dodávána společně se spotřebičem.
• Připojte spotřebič pouze k elektrické zásuvce s napětím a frekvencí uvedenými na štítku spotřebiče.

• Nikdy nepoužívejte jiné příslušenství než příslušenství doporučené výrobcem. Pokud tak neučiníte, mohlo by představovat bezpečnostní riziko pro uživatele a mohlo by dojít k poškození spotřebiče. Používejte pouze originální díly a příslušenství.

• Tento spotřebič by neměl být provozován osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi ani osobami, které nemají zkušenosti a znalosti.

• Tento spotřebič by za žádných okolností neměly používat děti.
• Spotřebič a napájecí kabel uchovávejte mimo dosah dětí.
• VAROVÁNÍ: VŽDY vypněte spotřebič a odpojte od elektrické zásuvky před čištěním, údržbou nebo skladováním.

Zvláštní bezpečnostní předpisy

• Zařízení používejte pouze podle pokynů. Len použitie v interiéri.
• Tento spotřebič by měl obsluhovat a instalovat vyškolený personál v kuchyni potravinářského průmyslu, jako je catering, restaurace nebo bar, atd.
• Veškeré montážní práce a údržba musí být provedeny kvalifikovaným a oprávněným technikem.
• Spotřebič udržujte v dostatečné vzdálenosti od horkých ploch a otevřeného ohně. Se spotřebičem vždy pracujte na rovném, stabilním, čistém, horku odolném a suchém povrchu.
• Pokud je to nutné, použijte během obsluhy zařízení ochranný oděv, masku nebo ochranné brýle.
• Tento spotřebič není určen k provozu pomocí externího časového spínače nebo samostatného dálkového ovládání.

- VAROVÁNÍ: Udržujte všechny ventilační otvory ve spotřebiči bez překážek.

- VAROVÁNÍ: Při zapnutém zařízení nevkládejte do nádoby ruce ani kuchyňské náčiní. Omezíte tak riziko vážného zranění a/nebo poškození mixéru.

- Ponechejte kolem zařízení alespoň 20 cm, abyste zabránili nebezpečí.

- Pozor! Bezpečně vedte napájecí kabel, pokud je to nutné, abyste zabránili neúmyslnému tažení nebo kontaktu s pohyblivou čepelí.

- Neponořujte míchací rameno do nádoby s vodou nebo jinou tekutinou, pokud její hladina nepřesahuje 5 cm.

- Nepoužívejte zařízení delší dobu, aby nedošlo k přehřátí motoru. Zařízení by nemělo pracovat nepřetržitě déle než 3 minuty. Po vychladnutí lze zařízení opět použít.

- Nepoužívejte zařízení, pokud není rameno umístěné v nádobě.

- Nedotýkejte se čepel, kryt ostří a pohyblivé části. Udržujte prsty, vlasy, oblečení a věci mimo všechny pohyblivé části.

- Neumývejte spotřebič vodou ani proudem vody. Mytí vodou může způsobit únik a zvýšit riziko úrazu elektrickým proudem. Žádné části nejsou vhodné do myčky.

- Abyste předešli poškození napájecího kabelu, nestlačujte jej, neohýbejte ani nezavěšujte přes ostré hrany. Udržujte napájecí kabel mimo dosah horkých povrchů a otevřeného ohně. Rotující nože zařízení udržujte v dostatečné vzdálenosti od napájecího kabelu.

- Ved'te napájecí kabel tak, aby nedošlo k jeho náhodnému vytažení nebo zakopnutí.

- Nečistěte ani neukládejte spotřebič, pokud není úplně vychladlý.

- Nebezpečí úrazu! Dbejte zvýšené opatrnosti během demontáže ostrých nožů a při čištění.

- Tento spotřebič je klasifikován jako třída ochrany II.

Zamýšlené použití

• Tento spotřebič je určen pro odborné použití.
• Toto zařízení je určené pouze k drcení, míchání, mletí a mixování potravin s přiměřenou měkkostí. Jakékoli jiné použití může vést k poškození pří-

stroje nebo zranění osob.

- Použití přístroje pro jiné účely se považuje za zneužití. Uživatel nese výhradní odpovědnost za správnost používání přístroje.

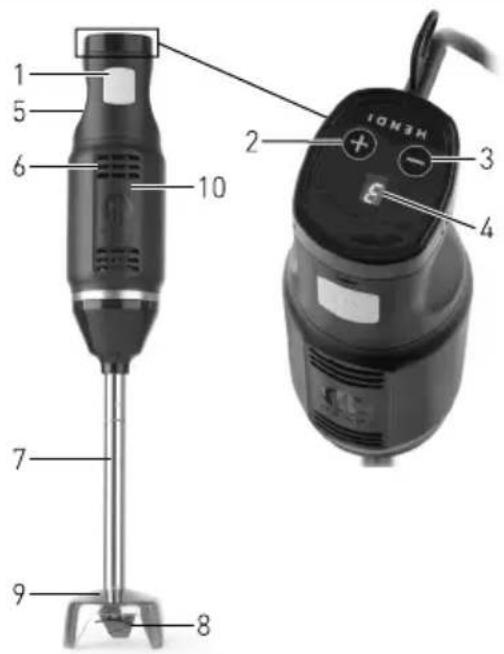

Hlavní části zařízení

1. Vypínač ON / OFF ⚙Stiskněte a podržte tlačítko, aby zařízení pracovalo nepřetržitě. Uvolněním tlačítka zařízení zastavíte.
2. Zvyšte nastavení rychlosti + : Zvyšte rychlost mezi 1 až 6
3. Snižte nastavení rychlosti - : Snižte rychlost mezi 1 až 6
4. LCD displej: Zobrazení nastavení rychlosti
5. Rukojet
6. Ventilační otvory
7. Odnímatelné směšovací rameno
8. Čepel
9. Kryt čepele
   10.Hlavní jednotka s motorem

1 5 6 7 9 8 10 2 3 4 ION3H

Přípravy před použitím

• Odstraňte veškerý ochranný obal a fólie.

• Zkontrolujte, zda je spotřebič celý a nebyl poškozen při přepravě. V případě neúplné dodávky nebo poškození, okamžitě kontaktujte dodavatele. NE-POUŽÍVEJTE spotřebič. (Viz == > Záruka).

• Před použitím spotřebič vyčistěte (Viz ==> Čištění a údržba).

• Ujistěte se, že je spotřebič zcela suchý.
• Příprava ingrediencí.

Před operací

• Před použitím zařízení si prosím pečlivě přečtěte příručku.

• Ujistěte se, že bylo zařízení umístěné na suchém místě a žádné předměty nebrání bezproblémové práci.

• Ujistěte se, že specifikace zařízení na typovém štítku odpovídá elektrické zásuvce, ke které má být zařízení připojeno.

• Ujistěte se, že je rameno (7) správně upevněné na korpusu s motorem (10).

Přeprava

- Nepřenášejte zařízení během práce. Před přemístěním zařízení na jiné místo vždy odpojte přístroj

od elektrické zásuvky.

- Během prénášení držte zařízení za rukojeť.

Úkon

Vždy dodržujte níže uvedené bezpečnostní pokyny!

• Always ensure the appliance is disconnected from the power supply before it is assembled with the blending part (7).

• Nikdy nevkládejte ruce do nádoby na potraviny (není součástí dodávky). K míchání vždy používejte stěrku (dřevěnou nebo plastovou). Stěrky používejte výhradně tehdy, když zařízení nepracuje.

• Nepoužívejte zařízení, když je nádoba prázdná nebo k míchání tvrdých potravin, horkých tekutin, tvrdého těsta atd., aby se zabránilo přehřátí mixéru.

• VAROVÁNÍ! Neprodleně odpojte přístroj po použití.

Montáž / demontáž přídavných zařízení

Montážní / demontážní operace každého zařízení stroje se provádějí pomocí zastavení stroje a s odpojenou zástrčkou ze zásuvky.

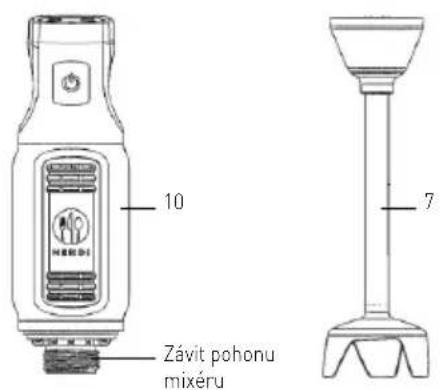

Hlavní jednotka (10) a směšovací část (7):

10 Závit pohonu mixéru 7

Demontáž:

1. Přidržte pohon mixéru (10) a odšroubujte mícha-cí rameno (7) ve směru hodinových ručiček až do úplného odpojení.

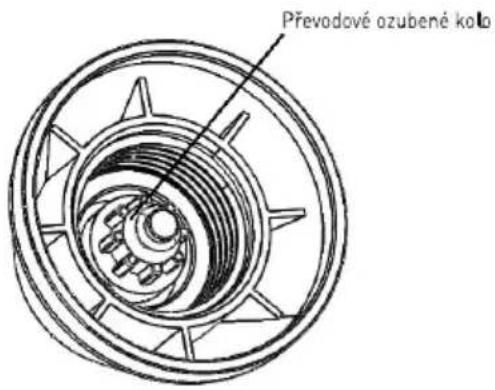

Převodové ozubené kolo

Montáž:

1. Srovnejte ozubené kolo míchacího ramene (7) se závitem umístěném na konci pohonu mixéru (10).

2. Našroubujte míchací rameno (7) proti směru hodinových ručiček až do úplného utažení.

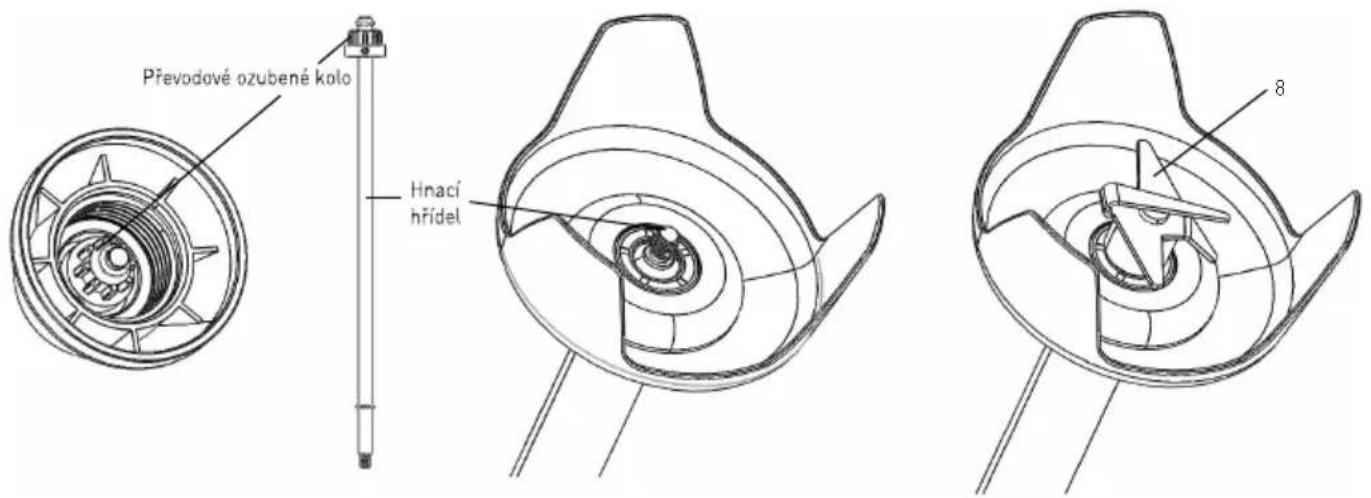

Směšovací část (7) a čepel (8):

Převodové ozubené kolo Hnací hřídel 8

Demontáž:

1. Přidržte konec míchacího ramene (7) a odšroubujte ostří (8) proti směru hodinových ručiček až do úplného odpojení.

2. Přidržte míchací rameno (7) a vytáhněte hnací hřídel.

Montáž:

1. Vložte hnací hřídel až do konce míchacího rame- ne (7).

2. Přidržte ozubené kolo míchacího ramene (7) a našroubujte ostří ve směru hodinových ručiček až do úplného utažení.

Vhodné pro:	Blendování džusů nebo koktejlůMíchání měkkých potravin (např. těsto na palačinky nebo majonéza).Mixování zeleniny k přípravě polévek (např. mrkvových polévek atd.)
Příprava:	Oloupejte nebo odkrojte přebytečné části potravin; ovoce/zeleninu nakrá-jejte na malé kousky.Vložte potraviny do vhodné nádoby o objemu od 1 do 4 litrů.
Maximální nepřetržitá doba práce by neměla překročit 3 minuty.	Delší práce zařízení může mít za následek přehřátí motoru. Po vychladnutí zařízení můžete přístroj opět zapnout.

• Po zapnutí zařízení do elektrické zásuvky se na displeji LCD (4) zobrazí hodnota „3“.
• Vložte míchací rameno (7) do nádoby na potraviny (není součástí dodávky). Před spuštěním přístroje ponořte celé ostří (8) do ingrediencí vložených do nádoby.
  POZOR: Nikdy neponořujte míchací rameno (7) nad značku maximální úrovně.
• Jednou rukou pevně držte korpus přístroje (10), druhou rukou přidržujte nádobu.
• Stiskněte a podržte tlačítko ON/OFF (1) – zařízení bude pracovat nepřetržitě.
• Opatrně pohybujte přístrojem nahoru a dolů, aby se ingredience rovnoměrně promíchaly.
• Abyste zabránili rozstřikování směsi, nevyjímejte rameno mixéru, když zařízení ještě pracuje.
• Vyberte rychlost rotace ostří pomocí tlačítek „+”

(2) nebo „-” (3) během práce zařízení (rozsah rychlosti: od 1 do 6). Na displeji LCD (4) se zobrazí vybraná rychlost otáček.

Pozor: Při nastavování rychlosti otáček není nutné zároveň držet tlačítko ON/OFF (1).

• Po skončené práci pustte tlačitko ON/OFF (1), a zařízení se vypne.
• Počkejte, až se ostří (8) zastaví. Následně odpojte zařízení od zdroje napájení vytažením zástrčky ze zásuvky.
• Před umytím přetočte korpus (10) ve směru hodinových ručiček a odpojte míchací rameno (7).

Pozor:

1. Pro rychlé nastavení hodnoty stiskněte a podržte tlačítko pro zvýšení „+” (2) nebo snížení „-” (3).

2.Výchozí rychlost otáček ostří je nastavena na „3”.

Čištění a údržba

Pozor: Před čištěním a demontáží směšovací části [7] vždy odpojte spotřebič od elektrické zásuvky a nechejte jej úplně vychladnout.

Čištění

• Odstraňte všechny nepotřebné předměty, které se nachází v blízkosti ostří.
• Vložte míchací rameno do vhodné nádoby napl-něné čistou vodou a zapněte přístroj na několik sekund. Neponořujte míchací rameno do vody nebo jiné kapaliny nad označenou maximální úroveň.

- Nikdy neponořujte motor ani rukojeť do vody. Tyto části čistěte vlhkým hadříkem nebo houbičkou.

VAROVÁNÍ: Po umytí vždy pečlivě osušte ostří, chraňte ho před korozí.

Doporučený způsob čištění zařízení:

Části Jak čistit Frekvence
Hlavní jednotka s motorem (10)	Nikdy neponořujte tuto část do vody nebo jiných tekutin.K důkladnému umytí, dezinfekci a osušení těla přístroje použijte vlhký hadřík a čistícím prostředkem.	Umyjte po každém použití.
Směšovací část (7)	Umyjte teplou vodou s jemným čistícím prostředkem. Nikdy neponořujte odnímatelné míchací rameno (7) nad označenou maximální úroveň.Před opětovným použitím důkladně osušte všechny části přístroje.
Čepel (8)	Varování! Nebezpečí úrazu! Při čištění nožů bud’te obzvláště opatrní.Umyjte teplou vodou a jemným čistícím prostředkem.Po vyčištění přístroj pečlivě osušte.

Skladování

- Před uskladněním se vždy ujistěte, že je zařízení odpojeno od síťové zásuvky a že zcela vychladlo.

- Uchovávejte zařízení na chladném, čistém a suchém místě.

Řešení problémů

Pokud prístroj nefunguje správně, vyhledejte možné řešení v následující tabulce. Pokud tímto způso-

bem nelze problém vyřešit, kontaktujte dodavatele / poskytovatele služeb.

Porucha Možná příčina Možné	řešení
Zařízení se nezapne Napájecí	zástrčka není správně připojen do elektrické zásuvky.	Zkontrolujte, zda je elektrická kabelová zástrčka správně připojena k elektrické zásuvce.
	Tlačítko ON/OFF (1) není zmáčk-nuté.	Stisknutím a podržením tlačítka ON / OFF (1) za-pněte spotřebič.
Zařízení vydává při míchání potravin neobvyklé zvuky.	Míchací rameno (7) bylo špatně založené.	Odpojte a znovu připojte směšovací rameno (7).
Zařízení nefunguje Aktivovala	se pojistka proti pře-hřátí.	Před opětovným zapnutím počkejte, až zařízení vychladne.
Zařízení se přehřálo	Zařízení pracuje příliš dlouho.	Uvolněte tlačítko ON/OFF a odpojte zařízení od zdroje napájení; Počkejte 10 minut, než motor vy-chladne.

Technická specifikace

Provozní napětí a frekvence: 220-240V\~50Hz

Jmenovitý příkon: 250W

Třída ochrany: Třída II

Třída ochrany proti vodě: IP23

Rozměry: 71 x 71 x (H) 444 mm

Čistá hmotnost: 1,1kg

Rychlost otáčení (rpm): cca. 6,600 to 13,500

Úrověn hluku: < 85dB(A)

Poznámka: Technická specifikace může být upravena bez předchozího upozornění.

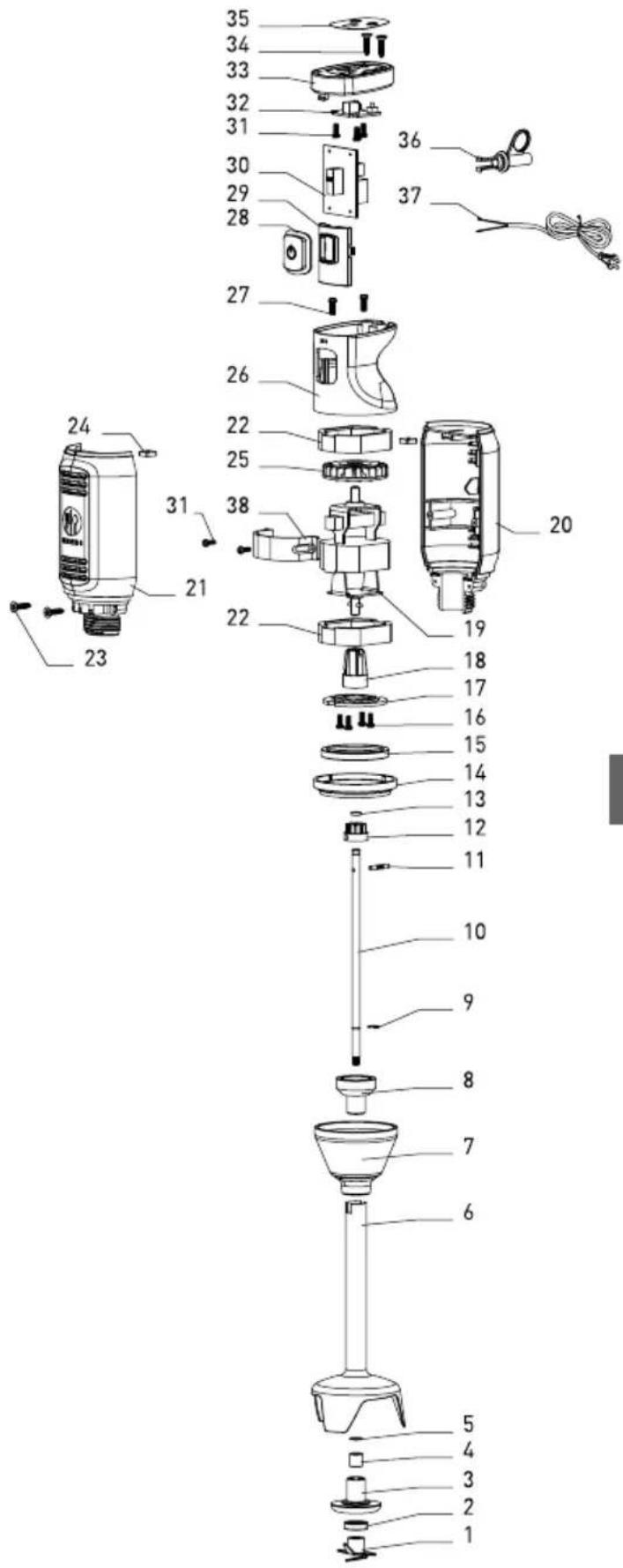

Seznam náhradních dílů pro 222157

Obj. Č. Název součásti Množství
1 Titanový mixovací nůž 1
2 Těsnící kroužek hřídele 1
3 Upevnovací pouzdro 1
4 Ložisko 1
5 Ocelový prstenec 1
6 Kryt hřídele 1
7 Hlavice krytu hřídele 1
8 Pouzdro upevnění hřídele 1
9 Prstenec ve tvaru E 1
10 Hřídel
11 Čep hřídele	1
12 Drážková hřídel
13 Antivibrační těsnící prstenec
14 Prstenec s potaženým povrchem	1
15 Antivibrační prstenec motoru	1
16 Šrouby pro upevnění motoru	4
17 Montážní deska motoru	1
18 Klínové pouzdro
19 Motor
20 Pravý kryt motoru	1
21 Levý kryt motoru	1
22 Absorpční kryt motoru	2
23 Šrouby na upevnění krytu 2
24 Upevnovací matice levé a pravé částí motoru	2
25 Ventilátor motoru	1
26 Horní kryt	1
27 Šrouby pro upevnění celého krytu	2
28 Guma chránící zapínač/vypínač	1
29 Upevnovací rám pro tlačitko	1
30 Rídící deska 1
31 Montážní šrouby	5
32 Kontrolní panel	1
33 Horní kryt	1
34 Montážní šroub k hornímu krytu	2
35 Kontrolní štítek	1
36 Reduktor napětí	1
37 Napájecí kabel se zástrčkou	1
38 Rám k upevnění motoru	1

Schéma zapojení L AC 220-240V~50Hz Napájení PCB N M Motor Řízení PCB

Záruka

Jakákoli závada ovlivňující funkčnost spotřebiče, která se projeví do jednoho roku po zakoupení, bude opravena bezplatnou opravou nebo výměnou za předpokladu, že spotřebič byl použit a udržován v souladu s pokyny a nebyl žádným způsobem zneužíván nebo zneužit. Vaše zákonná práva nejsou dotčena. Pokud je spotřebič nárokován v záruce, uvedte, kde a kdy byl zakoupen, a přiložte doklad o koupi (např. potvrzení).

V souladu s naší politikou neustálého vývoje produktů si vyhrazujeme právo bez předchozího upozornění měnit specifikace produktu, balení a dokumentace.

Vyřazení a životní prostředí

Při vyřazování spotřebiče z provozu nesmí být výrobek likvidován s jiným domovním odpadem. Mís- to toho je vaší odpovědností nakládat s odpadním zařízením tak, že je předáte určenému sběrnému místu. Nedodržení tohoto pravidla může být potrestáno v souladu s platnými předpisy o nakládá- ní s odpady. Samostatný sběr a recyklace vašeho odpadního zařízení v době likvidace pomůže šetřit přírodní zdroje a zajistit jejich recyklaci způsobem, který chrání lidské zdraví a životní prostředí.

Pro více informací o tom, kde můžete odložit svůj odpad k recyklaci, kontaktujte místní společnost pro sběr odpadu. Výrobci a dovozci nepřebírají odpovědnost za recyklaci, zpracování a ekologickou likvidaci, a to bud přímo, nebo prostřednictvím veřejného systému.

Bezpečnostné predpisy

Osobitné bezpečnostné predpisy

- Pred uskladnením vždy skontrolujte, či je spotrebič odpojený od elektrickej zásuvky a či je úplne vychladený.

- Spotrebič s kladujte na chladnom, čistom a su-chom mieste a uchovávajte mimo do-sahu detí.

Riešenie problémov

obráťte sa na dodávatel’a/poskytovatel’a služieb.

Čistá hmotnost: 1,1 kg

CZ: Název výrobku: / HU: Termék név: / UA: Назва продукту: / EE: Toote nimi: /

LV: Produkta nosaukums: / LT: Gaminio pavadinimas: / PT: Nome do produto: /

CZ: Splňuje základní požadavky popsané v: /

CZ: Byl navržen a vyroben v souladu s harmonizovanými normami: /

CZ: Splňuje požadavky popsané v předpisech: /

CZ: Splňuje požadavky popsané v usneseních: /
