SX300 - Videorekordér KeepOut - Bezplatný návod k obsluze

Typ produktu	HD video záznamové zařízení
Značka	KeepOut
Model	SX300
Rozměry	140 x 70 x 23 mm
Hmotnost	115 g
Napájení	USB DC 5V / 2A
Maximální rozlišení záznamu	1920 x 1080 (60p)
Video vstupy	HDMI, Komponentní (YPrPb), Kompozitní
Video výstup	HDMI (průchod)
Audio vstupy	HDMI, RCA L/R, Mikrofon 3,5 mm
Audio výstup	HDMI, Stereo 3,5 mm
Úložiště	USB klíč (až 2 TB), SD karta (až 64 GB)
Formát záznamu	MP4 (video H.264, audio AAC stereo)
Zahrnutý software	ArcSoft ShowBiz (střih), ovladač pro streamování OBS
Kompatibilita s konzolemi	WiiU, Xbox 360, Xbox One, PS3, PS4 (HDCP vypnuto pro PS4)
Shoda	EMC 2014/30/EU, LVD 2014/35/EU, RoHS 2011/65/EU
Údržba	Čistěte suchým měkkým hadříkem
Bezpečnost	Neotevírejte, vyhněte se vlhkosti a kapalinám
Náhradní díly	Žádné díly vyměnitelné uživatelem
Opravitelnost	Kontaktujte technickou podporu KeepOut
Původ	Vyrobeno v Číně

Často kladené otázky - SX300 KeepOut

Jak připojit SX300 ke konzoli pomocí HDMI?

Zapojte USB napájení, vložte USB klíč nebo SD kartu, připojte HDMI kabel mezi konzolí a vstupem HDMI IN na SX300, poté další HDMI kabel mezi výstupem HDMI OUT a televizorem.

Proč záznam nefunguje s mou PS4?

PS4 chrání obsah pomocí HDCP. Přejděte do Nastavení > Systém a deaktivujte možnost Povolit HDCP. Tento krok je nutný pro nahrávání her, ne však pro Blu-ray.

Jaká je maximální velikost nahraných souborů?

Každý soubor nepřesahuje 2 GB (přibližně 15 minut při 1080p). Poté jsou soubory automaticky rozděleny s příponami _1, _2 atd.

Mohu nahrávat přímo bez PC?

Ano, SX300 pracuje v samostatném režimu. Připojte USB klíč nebo SD kartu, stiskněte tlačítko záznamu: LED indikátor svítí červeně během nahrávání. Opětovným stisknutím zastavíte.

Jak aktualizovat firmware SX300?

Stáhněte nejnovější firmware z webu KeepOut. Zkopírujte soubor na USB klíč nebo SD kartu, vypněte zařízení, vložte médium a zapněte. Indikátor bliká 7-8 sekund a poté se rozsvítí zeleně: aktualizace je dokončena.

Funguje SX300 s OBS pro streamování?

Ano, nainstalujte ovladač z přiloženého CD, poté v OBS přidejte zdroj Zařízení pro zachycení videa a vyberte IT9910 Capture Filter Device (HD). Pro jiný než HDMI vstup upravte crossbar (např. Vstup 1 pro komponentní).

Jaké typy paměťových karet jsou kompatibilní?

SX300 podporuje USB klíče (až 2 TB) a SD karty (až 64 GB). Formát exFAT není kompatibilní; použijte FAT32 nebo NTFS.

Jak nastavit datum a čas na SX300?

Vytvořte textový soubor s názvem rtc_setup s následujícím formátem (příklad pro 31. července 2015 v 11:00):
2015
/:7
/:31
/:11
/:00
/:00
/:0
Zkopírujte jej na USB klíč nebo SD kartu, připojte k zařízení a zapněte. Čas se aktualizuje.

Co dělat, když LED indikátor bliká a nahrávání se zastaví?

Blikání znamená, že se nahrávání finalizuje. Nevyjímejte USB klíč ani SD kartu během této doby. Nahrávání se také automaticky zastaví, pokud je úložiště plné.

Může SX300 nahrávat obsah chráněný HDCP (např. Blu-ray)?

Ne, obsah chráněný HDCP nelze nahrávat. SX300 zobrazí černý obraz nebo chybu. Pokud je to možné, deaktivujte HDCP na svém zdroji (např. PS4) nebo použijte nechráněný zdroj.

NÁVOD K OBSLUZE SX300 KeepOut

Děkujeme, že jste se rozhodli Udržujte Out's HD hry Video Capture SX300.

POPIS PRODUKTU

Přenosné řešení pro nahrávání a sdílení

Nový HD hráč prěnosný capture SX300 je dokonalým rešením pro záznam své nejlepší hry v HD kvalitě až 1080p. Navržen speciálně pro hráče a uživatelů YouTube, jeho velikost kapsa vám umožní ho vzít kamkoli s jejími vstupy USB a SD můžete prípojit USB flash disk nebo SD kartu zachytit své hry bez použití počítače a později si můžete snadno upravit a nahrát je na internetu , SX300 je kompatibilní s různým rozlišením a zahrnuje vstup HDMI a komponentní video k různým videohry. Jeho mikrofon prípojení vám dá možnost vyjádrít své hry v realném čase a zároveň být zaznamenány. To zahrnuje volný software pro úpravy video a streaming software, pomocí kterého můžete upravovat nebo sdílet vaše video prímo.

Objevte nejlepší nástroj pro záznam své hry !!!

TECHNICKÉ SPECIFIATIONS

Connections

· SX300
- Remote Control
- Stručný návod k instalaci v několika jazycích
• Instalační CD
· Kabel AV adaptér,
• Napájení USB
· USB kabel
- Poznámka: Ujistěte se, že balení obsahuje položky popsané výše. Pokud některá položka chybí nebo je poškozena, obratte se na svého prodejce.

CS

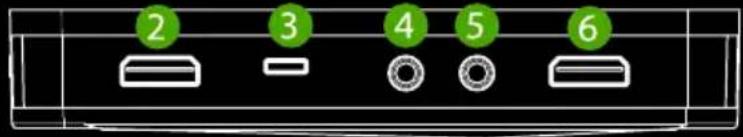

POPIS DÍLY

1 D

2 3 4 5 6

1. PWR - 5V / 2A příkon
2. Vstup HDMI - HDMI IN
3. AV IN - vstup komponentní YPbPr, nebo kompozitní video vstup přes kabel adaptéru
4. MIC - Chcete-li při hraní hry připojení mikrofonu a nahrávat hlasové poznámky.
5. LINEA OUT - Výstup zvuku.
6. Výstup HDMI OUT- HDMI
7. HOST USB - USB vstup pro připojení USB zařízení na pevný disk

8. Vstupní -sd karty SD

9. Record Button a stavový indikátor LED - Stisknutím tlačítka nahrávání nahrávání / zastavení, indikátor ukazuje provozní stav

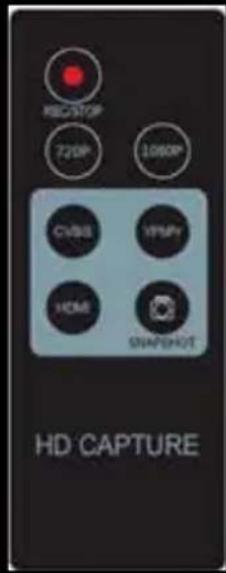

DÁLKOVÉ OVLÁDÁNÍ

Tlačítko REC / STOP - Spuštění a zastavení nahrávání.

720P - Změnou rozlišení záznamu na 720p.

1080P - Změní rozlišení nahrávání na 1080p.

CVBS / YPbPr / HDMI - Volí video vstup

SNAPSHOT - Pořízení snímků.

PŘIPOJENÍ

Toto video capture má 3 vstupní režimy: HDMI, komponentní, kompozitní. A to bude automaticky rozpozná vstupní zdroj video, není třeba ručně změnit zdroj. Nikdy připojit 2 nebo 3 zdroje současně.

RECSTOP 720P 1080P CVBS VPSV HOME SNAPSHOT HD CAPTURE

CS

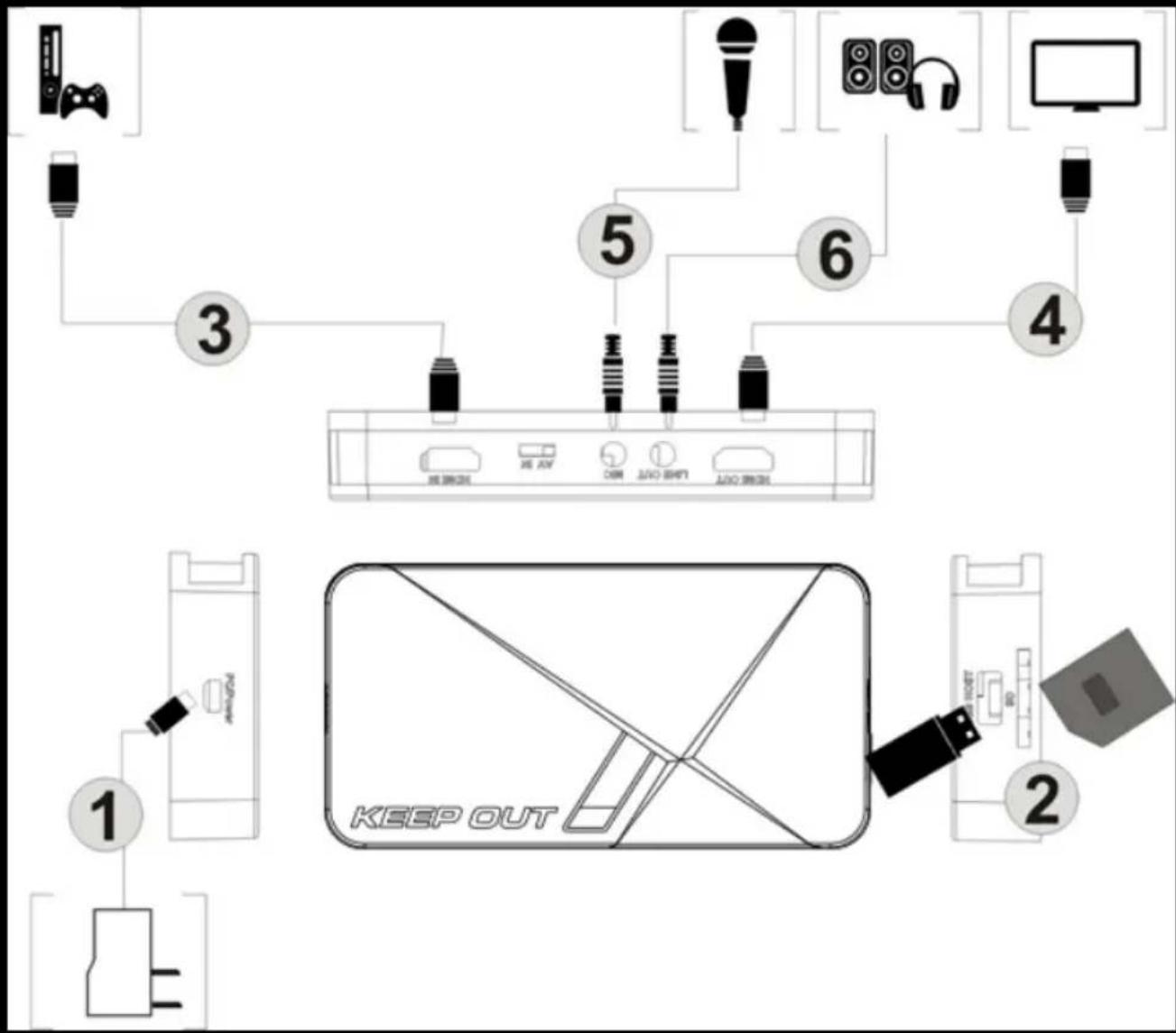

PŘIPOJENÍ HDMI

1. Připojte dodaný USB kabel mezi napájecí adaptér a vstup PRW z SX300 a připojení napájecího adaptéru do elektrické zásuvky v domácnosti.
2. Připojte USB disk nebo SD kartu (Poznámka: pouze první připojen k jednomu budou rozpoznány).
3. Připojte kabel HDMI mezi konzoly videa (Ex: Xbox) a HDMI konektoru SX300 IN.
4. Připojte kabel HDMI konektoru mezi SX300 HDMI OUT a vstup HDMI na televizoru.
5. Připojte několik reproduktory nebo sluchátka (není součástí) na "Line Out" vstup SX300-li to žádoucí, toto je volitelný, neboť výstup HDMI přehrává zvuk.
6. Připojte mikrofon pro nahrávání své připomínky v průběhu hry v případě potřeby. (Mikrofon není součástí balení) Nepovinné.

Poznámka: Některé video zdroje HDMI mohou mít ochranou HDCP, můžete se dostat video projít zachytit a zaznamenat.

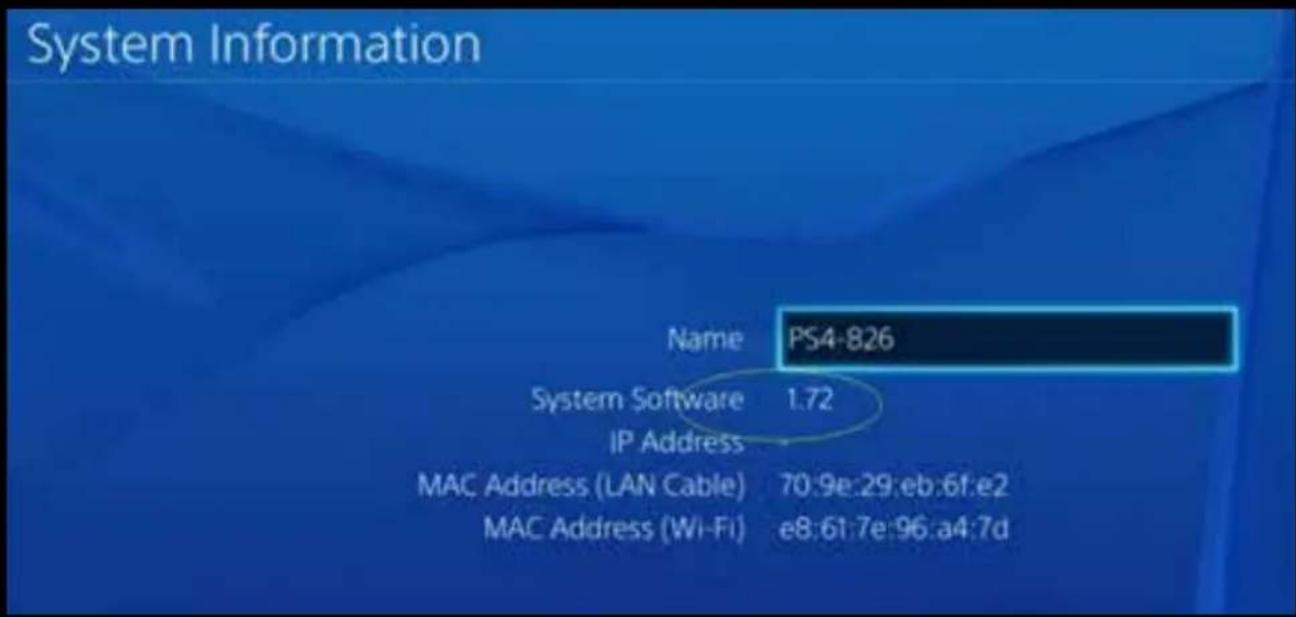

System Information Name PS4-826 System Software 1.72 IP Address MAC Address (LAN Cable) 70:9e:29:eb:6f:e2 MAC Address (Wi-Fi) e8:61:7e:96:a4:7d

Pro PS4, musí být možnost HDCP vypnuta. Ujistěte se, že PS4 firmware je novější než 1,7 verze.

CS

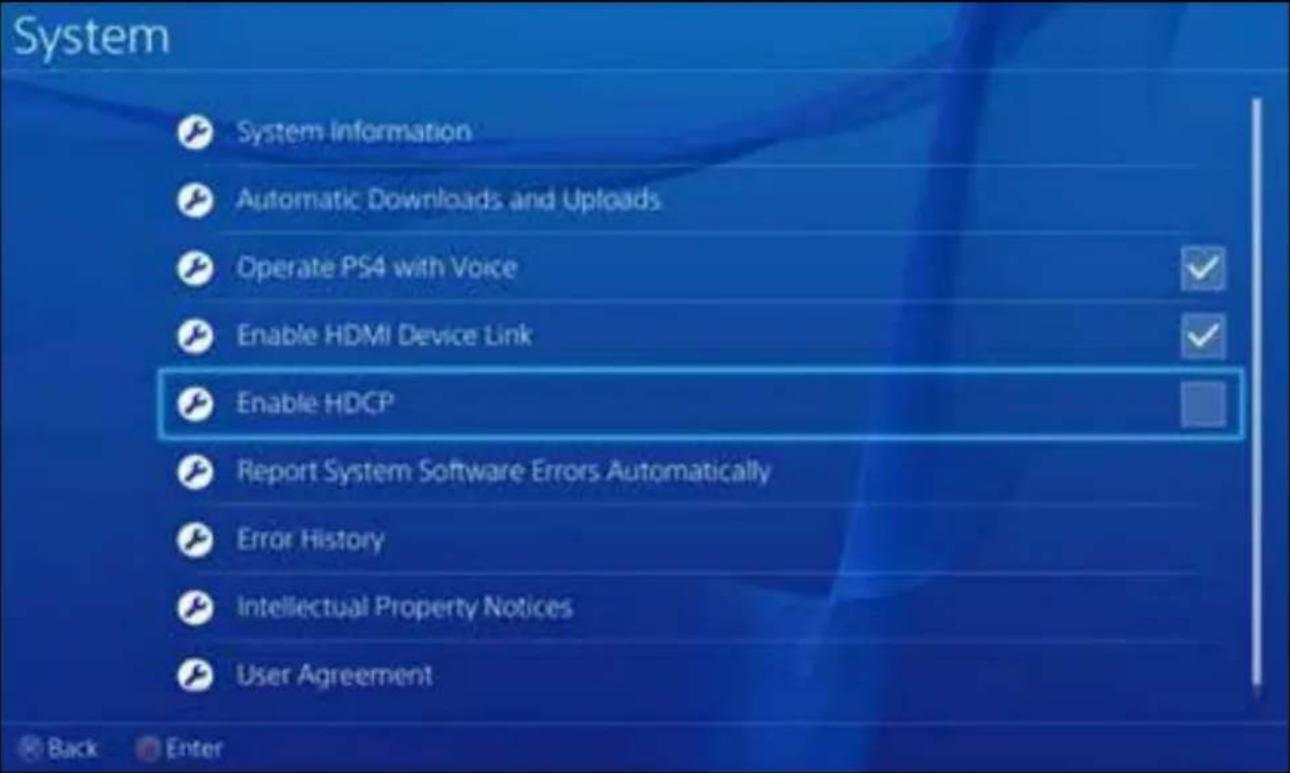

Přejděte na Nastavení --- System. Zakázat možnost "Povolit HDCP"

Poznámka: Zakažte možnost HDCP pouze pro záznam hry, ne pro spalování Bluray obsahu filmu.

YPbPr komponentní video připojení (DVD přehrávač, PS3 atd.)


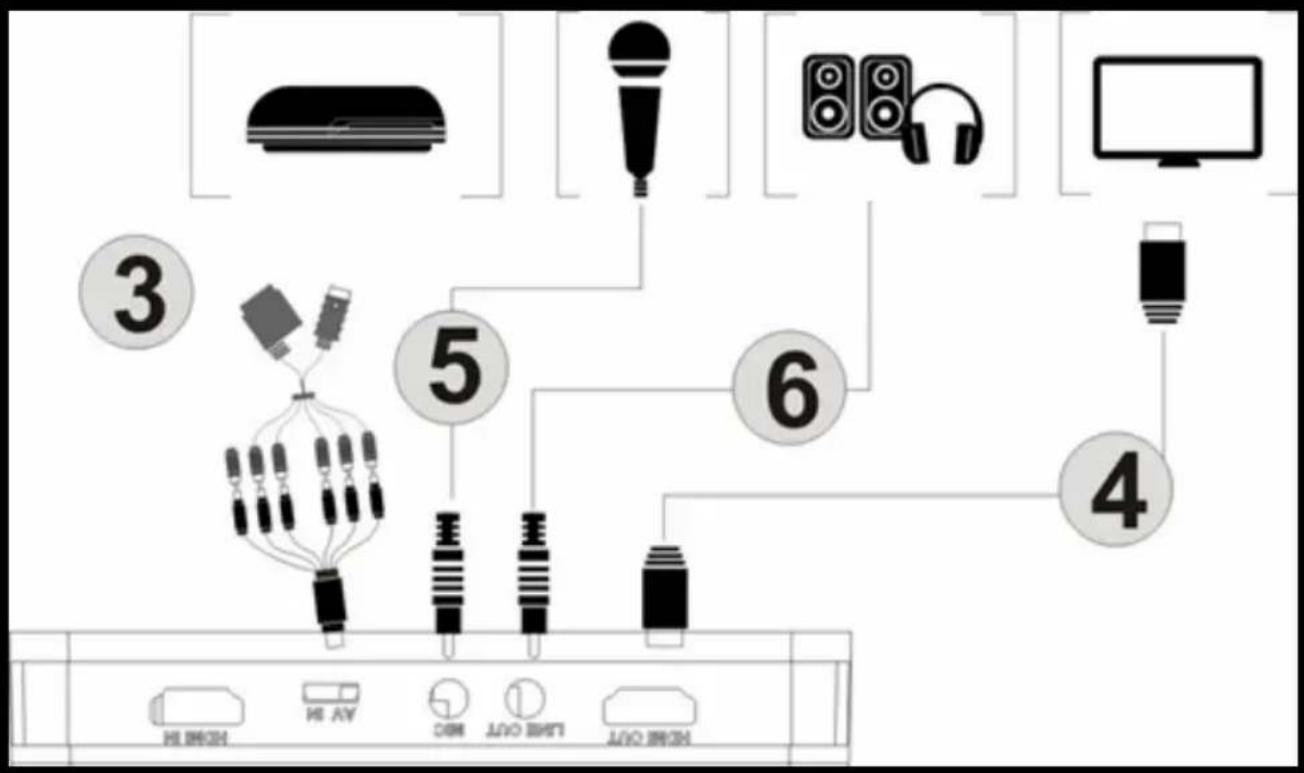

1. Kroky 1 a 2 stejně jako HDMI připojení
2. Použijte dodaný komponentní video kabel (červená, modrá, zelená) a připojit jej k video konzole s jeho kabely.
3. Kroky 4.5.6 stejně jako HDMI připojení

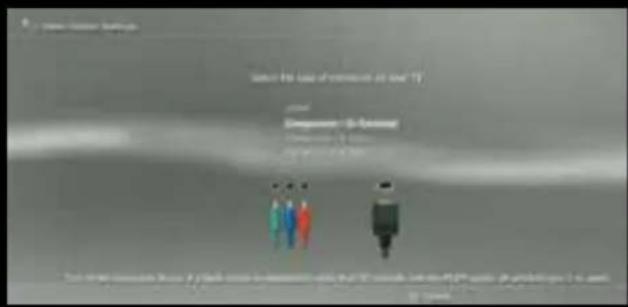

Poznámka: Pro připojení PS3, je také nutné provést následující nastavení: Jděte do nastavení video výstup konfigurace ---, zvolte "Component / D-Terminal"

CS

V nastavení rozlišení, ujistěte se, že volba "1080P" není kontrolována, jinak se některé hry (např GT5) nelze zaznamenat.

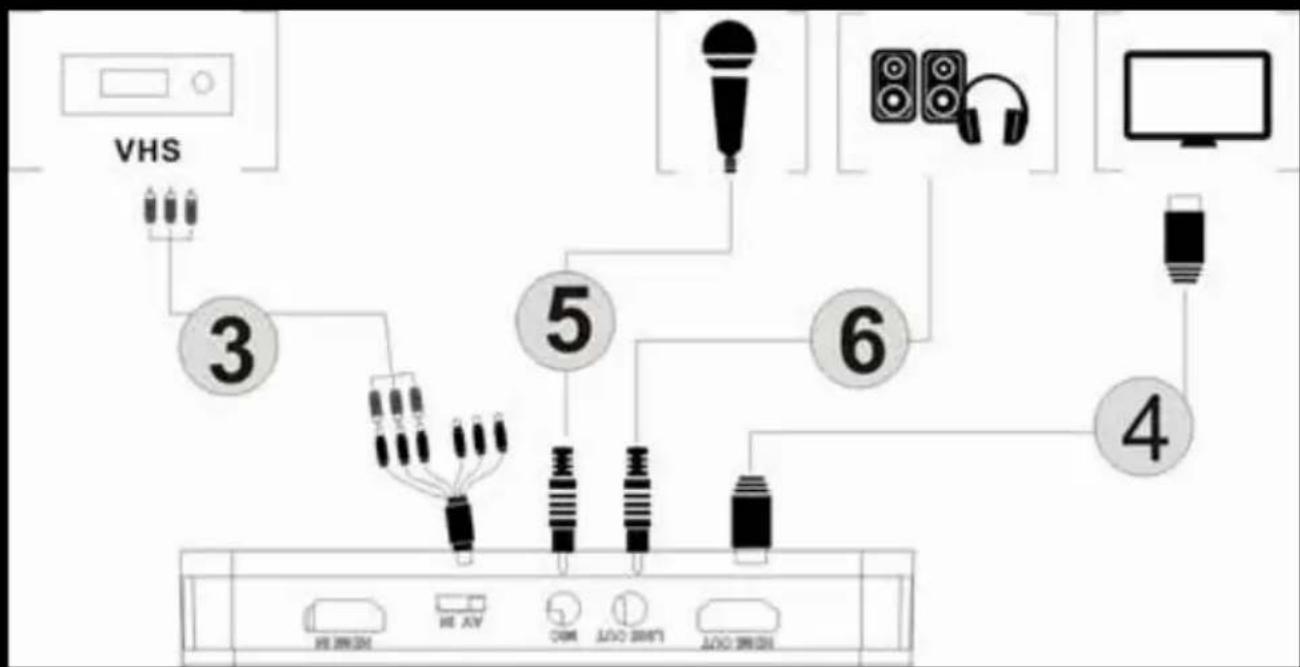

Kompozitní video připojení (jako PS2, VHS, V8, Hi8, atd)

1. Kroky 1 a 2 stejně jako HDMI připojení
2. Připojte kompozitní video adaptér (žlutý video kabel a červeného a bílého audio kabelu) a připojit jej k video konzole s jejich příslušnými kabely.
3. Kroky 4.5.6 stejně jako HDMI připojení

ZPŮSOB PROVOZU

Jakmile jsou všechny připojeny. Zobrazí se modrá kontrolka napájení osvětlené stále zelený indikátor video výstupu osvětlené stabilně. To znamená, že přístroj je připraven k nahrávání.

Pro nahrávání videa je velmi jednoduchá --- stiskněte tlačítko nahrávání, pak uvidíte indikátor záznamu vypadá svítit červeně, to znamená, že je v procesu nahrávání.

Chcete-li nahrávání zastavit, znovu stiskněte tlačítko, uvidíte indikátor bliká po dobu několika sekund a pak se vypne, znamená to, že záznam byl dokončen, nyní můžete extrahovat USB nebo SD kartu.

Upozornění: neodstraňujte USB paměť nebo SD kartu, když bliká kontrolka. Záznam se automaticky zastaví v případě, že USB flash nebo SD kartě není volné místo.

Po zastavení záznamu, připojit USB flash nebo SD kartu k počítači uvidíte nahrané soubory: pro nahrávání 1080p, bude soubor Encode_1080P_1, za 720 nebo nahrávání 480p, soubor bude Encode_1.

Každá operace nahrávání / stop vytvoří jiný nahrávání souboru: Encode_1080P_1, Encode_1080P_2, Encode_1080P_3 ... a tak dále.

Maximální velikost jednoho souboru se bude pohybovat kolem 1.95GB (cca 15 minut pro 1080p videu), při nahrávání videa více než 1.95GB (15 minut), soubory budou rozloženy do 1 souboru, například: pokud si nahrát jednu 45 minut 1080p videa pomocí záznamu kliknutí, uvidíte 3 soubory: Encode_1080P_1, Encode_1080P_1_1, Encode_1080P_1_2 ... atd

Vždy bezpečně odebrat USB paměť nebo SD kartu z počítače, jinak může dojít ke ztrátě zaznamenané informace.

AKTUALIZACE FIRMWARU A DALŠÍ FUNKCE

1. Aktualizace firmware: Možná budete muset aktualizovat firmware tohoto zařízení z nějakého důvodu. Stáhněte si nejnovější firmware k dispozici z webu. Zkopírujte soubor s firmwarem na USB disk nebo na SD kartu, vypněte zařízení (napájecí konektor, odpojit), připojte USB paměť nebo SD kartu do přístroje, zapněte napájení, bude indikátor blikat po dobu 7 až 8 sekund, a při změně v zelené, bude znamenat, že aktualizace je dokončena.
2. Po dlouhou dobu používání, uvidíte počet záznamových souborů příliš velký, například Encode_1080P_234, ale chcete začít od Encode_1080P_0, resetovat to podržte tlačítko nahrávání (před zapnutím zařízení), pak napájecí konektor k zapnutí přístroje, po 3 sekundách, číslo souboru začne od 0 °C.
3. Změna data: Datum nahraného souboru nemusí nastat současně s místním časem. Chcete-li změnit čas zařízení, je nutné vytvořit název souboru TXT "rtc_setup" zadejte místní čas a datum v následujícím formátu

CS

(například 2015, 31 července 11:00):

2015

/:7

/:31

/: Jedenáct

/:00

/: 00

/: 0

V případě, že je to přesně stejný formát (první řádek jsou roky, druhá linie jsou měsíce, atd., Kompletace s /: 0, každá linka s botou "/") a uložte jej.

Potom zkopírujte soubor rtc_setup na SD kartu nebo USB flash disk, připojte jej k zařízení a poté zapnout, pak budou upraveny čas.

EDITACE VIDEA

Tento prostředek obsahuje software pro střih videa ArcSoft ShowBiz 3.5, můžete upravovat videa nahraná s ním.

Vložte přiložené instalační CD, spustte Autorun.exe a nainstalovat software.

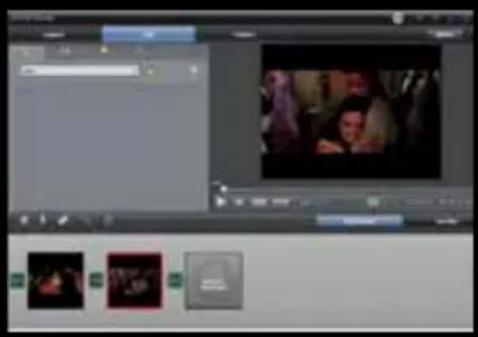

Po instalaci spustit software a můžete vidět prostředí softwaru.

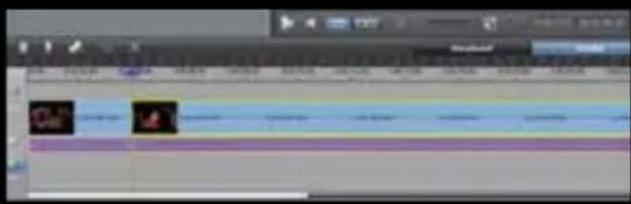

1. Můžete kombinovat dva nebo více videí v jednom, stačí přetáhnout do Showbiz.

1. Můžete snížit video nebo více.

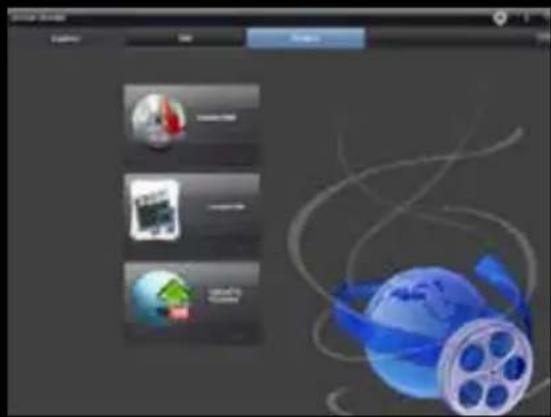

2. Klikněte na "Produce" po úpravě, můžete si vytvořit DVD nebo nahrát video na YouTube.
3. Kliknutím na "Vytvořit soubor" vytvořit několik souborů pro různá zařízení, jako jsou například aplle, PSP, smartphone, atd.

Instalace PC Driver dělat Streaming

První věc, kterou musíte udělat, je ruční instalaci ovladače snímání pro naše PC ji rozpoznat.

K tomu jít do správce zařízení Windows a připojit zařízení pro digitalizaci videa na našich PC pomocí USB kabelu dodaného,

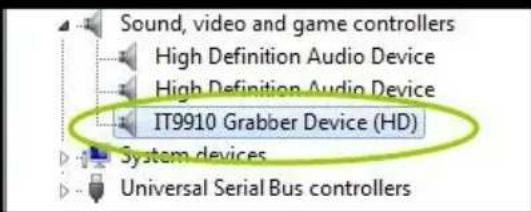

Budeme vidět, že na jiných zařízeních IT9910 Grabber zařízení (HD) se objeví jako neznámé zařízení.

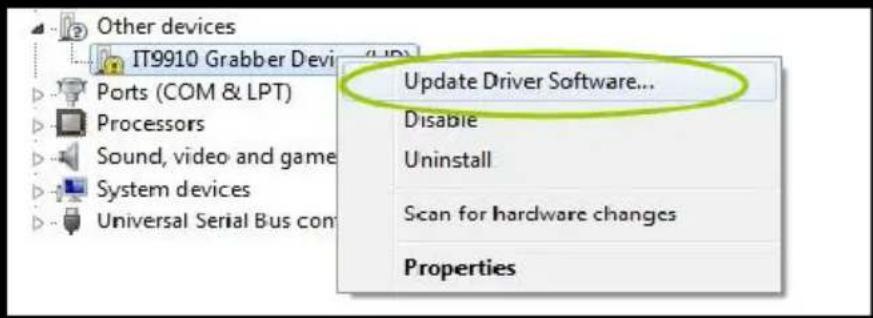

Klepněte pravým tlačítkem myši na IT 9910 Grabber Device (HD) a vyberte Aktualizovat software ovladače

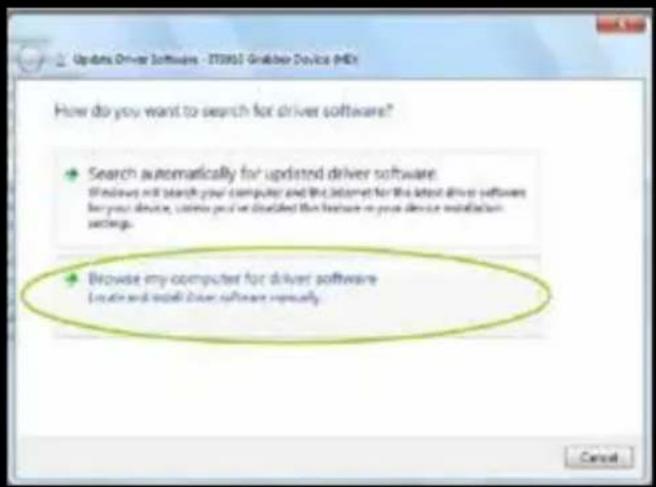

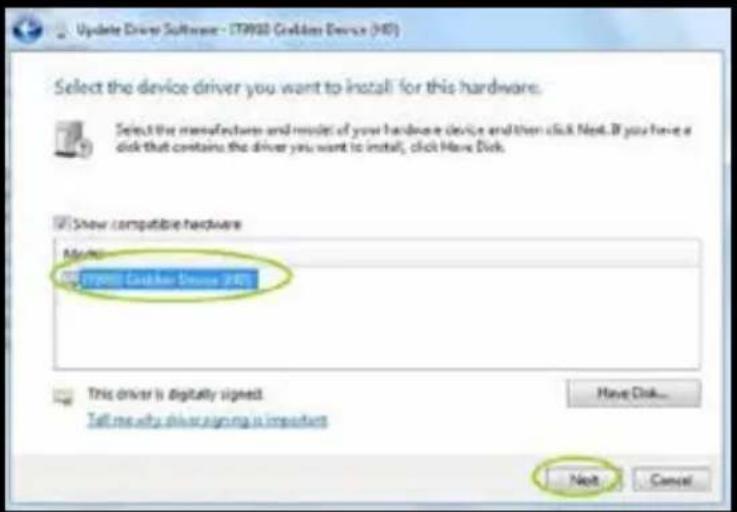

Klikněte na Vyhledat ovladač v počítači.

Klikneme na tlačítko Procházet a hledat cestu našeho řidiče v instalačním cd.

Poznámka: Vyberte složku, 32 nebo 64bit založené na našem interním procesorem a operačním systémem. Klepněte na tlačítko Další.

Nakonec řidič byl úspěšně nainstalován.

To by se mělo objevit v Správce zařízení správně nainstalován

OBS Studio dělat Streaming

Toto video zachycení pracuje s OBS, který je zdarma a open source software, pomocí kterého můžete nahrávat svá videa a streamovat živě.

Ke stažení OBS Studio od https://obsproject.com/ a přejděte k instalaci.

Po instalaci spustte aplikaci.

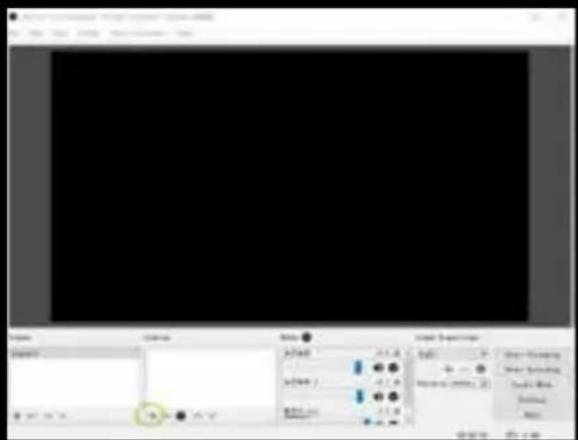

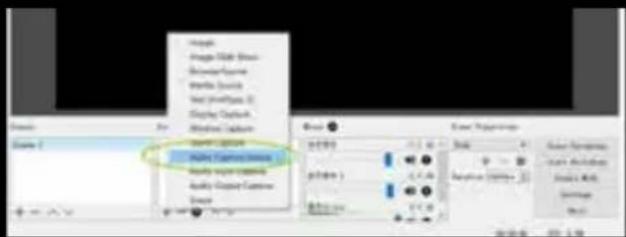

Poté klepněte na tlačítko v okně + Sources.

CS

图层 1 图像 颜色 大小 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100%

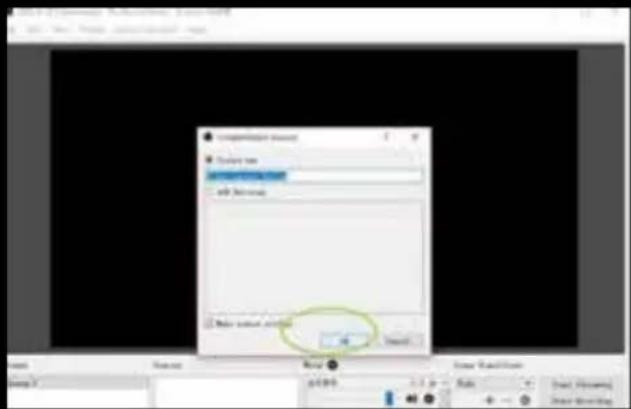

Klikněte na video zařízení pro digitalizaci. Kliknutím na tlačitko OK

Create Name: Make Caption Session Make Caption Session Apply Caption Session Event Manager File Edit View Insert Help OK Cancel Save As... Save As... Delete Help

Save Asynchronous Insert Asynchronous Add Asynchronous Save Asynchronous Add Asynchronous OK

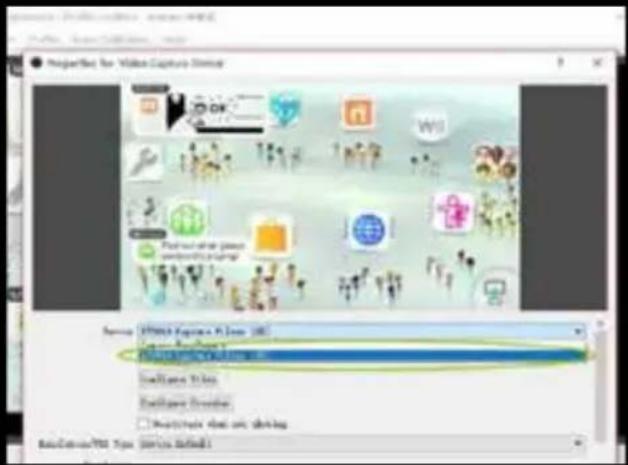

Vyberte v IT9910 Filtr pro sběr dat zařízení (HD) a klepněte na tlačítko OK, pokud je zdroj video bude HDMI.

Properties for Video Capture Store Service: HTML Document Files (10) Video Capture Store Influme Files Influme Directs RealEstimate Web or desktop RealEstimate Web Type (Service Default)

Je-li připojení Video není pro HDMI, musíte nejprve kliknout na tlačítko Konfigurovat pevné baru.

Configure Video Configure Crossbar □ Deactivate when not showing

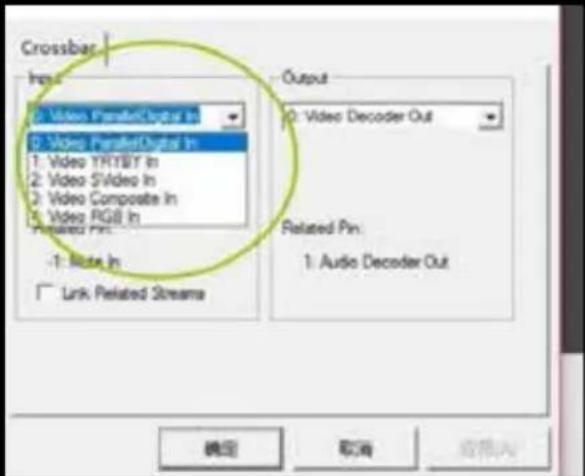

Zvolit odpovídající položky v Vstup:

0: ParallelDigital Ve videu pro zařízení HDMI.
1: YRYBY ve videu komponentního video zařízení
3: Video Kompozitní pro zařízení s kompozitní video

Crossbar Input: 2: Video ParallelCopper In 3: Video ParallelDigital In 1: Video YRTBY In 2: Video SVideo In 3: Video Composite In 4: Video RGB In Related Pin: -1: Rate In Link Related Streams Output 3: Video Decoder Out Related Pin: 1: Audio Decoder Out 确定 取消 应用(A)

Nakonec klepněte na tlačítko OK.

Potřebujete-li obnovit OBS Studio po provedení jedné z těchto změn.

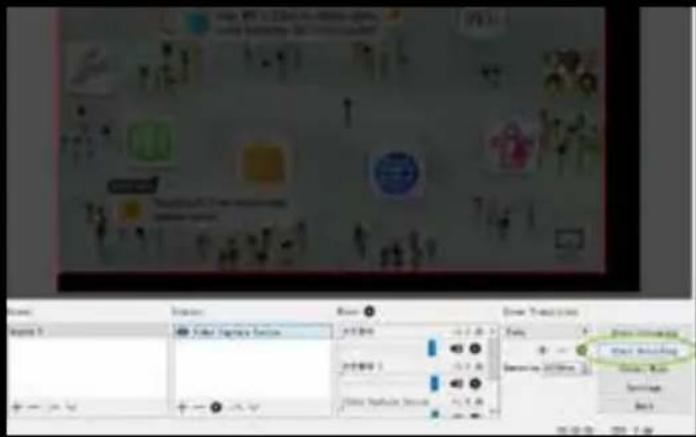

Jakmile se tak stane budeme mít obraz na naší obrazovce.

Chcete-li streamovat, klepněte na tlačítko Nastavení

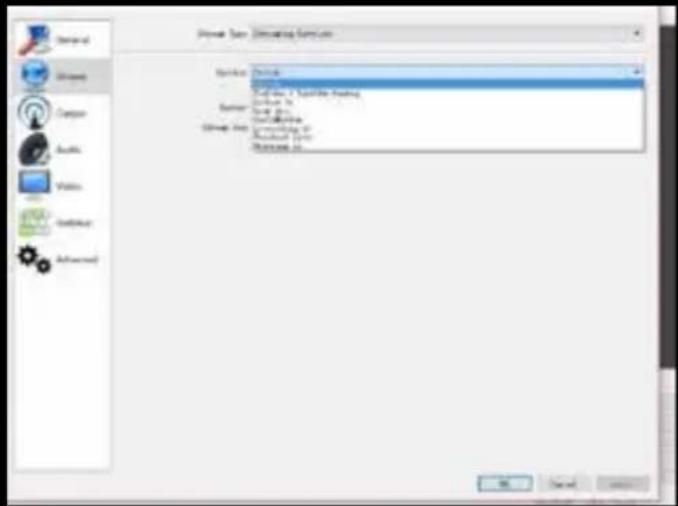

Klikneme na emise a vyberte službu, kterou chceme prénášet a vstupujeme klíč prévzatého vysílání.

Poznámka: Musíte se zaregistrovat pro různé služby k dispozici, vytvořit kanál a získat klíč opakování prěnosu.

Po jeho zadání klepněte na tlačítko OK.

CS

Start End Start/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Stop Cancel OK

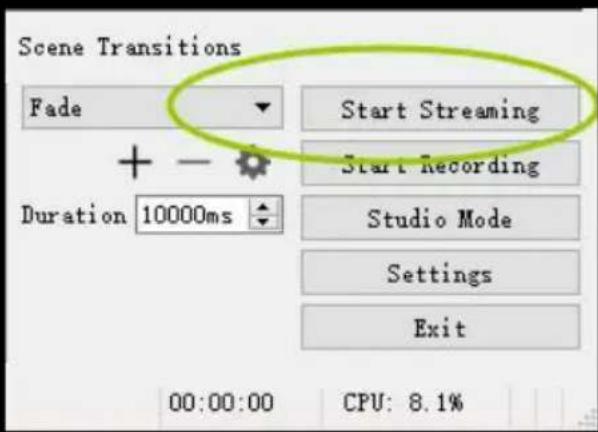

Nakonec jsme stisknutím tlačítka Start Předávání začne vyzařovat a stejné tlačítko k zastavení.

Další informace naleznete v OBS Stručná příručka součástí instalačního CD.

TECHNICKÁ PODPORA

Prosím navštivte naše webové stránky www.keepoutgaming.com Další informace o instalaci a konfiguraci tohoto produktu nebo napsat e-mail na adresu: [e-mail] \~\~HEAD=pobj

EINFÜHRUNG

Đakujeme, že ste sa rozhodli Udržujte Out 's HD hry Video Capture SX300.

POPIS PRODUKTU

Výstup HDMI 6. OUT HDMI

Vstupné-SD karty 8. SD

1. Tlačidlo Record - Stlačením tlačidla pre záznam / zastavenie záznamu

2. stavový indikátor LED - Indikátor ukazuje prevádzkový stav

DIALKOVÉ OVLÁDANIE

720P - Zmenou rozlíšenie záznamu na 720p.

1080P - Zmení rozlíšenie nahrávanie na 1080p.

CVBS / YPbPr / HDMI - Volí video vstup

SNAPSHOT - Vytvorenie snímok.

RECATOR 720P 1080P CYBE VMPY HOME SNAPSHOT HD CAPTURE

SPOJENIE

Kliknutím na tlačidlo OK

Save Asynchronous Insert Asynchronous Add Asynchronous Save Asynchronous Add Asynchronous OK

Properties for Video Capture Store Service: HTMLC Features Kit Box 100 Influence Styles RealContext Files

Vyberte v IT9910 Filter pre zber dát zariadenia (HD) a kliknite na tlačidlo OK, ak je zdroj video bude HDMI.

Akonáhle sa tak stane budeme mať obraz na našej obrazovke.

Po jeho zadaní kliknite na tlačidlo OK.

SK

Start End Start/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Stop Cancel OK

Nakoniec sme stlačením tlačidla Štart Odovzdávanie začne vyžarovat' a rovnaké tlačidlo na zastavenie.
