SX300 - Videoregistratore KeepOut - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Scheda di acquisizione video HD
Marca	KeepOut
Modello	SX300
Dimensioni	140 x 70 x 23 mm
Peso	115 g
Alimentazione	USB DC 5V / 2A
Risoluzione massima di registrazione	1920 x 1080 (60p)
Ingressi video	HDMI, Componente (YPrPb), Composito
Uscita video	HDMI (passante)
Ingressi audio	HDMI, RCA L/R, Microfono 3.5 mm
Uscita audio	HDMI, Stereo 3.5 mm
Archiviazione	Chiave USB (fino a 2 TB), scheda SD (fino a 64 GB)
Formato di registrazione	MP4 (video H.264, audio AAC stereo)
Software incluso	ArcSoft ShowBiz (montaggio), driver per streaming OBS
Compatibilità console	Wii U, Xbox 360, Xbox One, PS3, PS4 (HDCP disattivato per PS4)
Conformità	EMC 2014/30/UE, LVD 2014/35/UE, RoHS 2011/65/UE
Manutenzione	Pulire con un panno morbido e asciutto
Sicurezza	Non aprire, evitare umidità e liquidi
Pezzi di ricambio	Nessun pezzo sostituibile dall'utente
Riparabilità	Contattare il supporto tecnico KeepOut
Origine	Prodotto in Cina

Domande frequenti - SX300 KeepOut

Come collegare il SX300 a una console tramite HDMI?

Collegare l'alimentazione USB, inserire una chiave USB o una scheda SD, collegare un cavo HDMI tra la console e l'ingresso HDMI IN del SX300, quindi un altro cavo HDMI tra l'uscita HDMI OUT e il televisore.

Perché la registrazione non funziona con la mia PS4?

La PS4 protegge il contenuto con HDCP. Vai su Impostazioni > Sistema e disattiva l'opzione Attiva HDCP. Questa operazione è necessaria per registrare giochi, ma non per i Blu-ray.

Qual è la dimensione massima dei file registrati?

Ogni file non supera 2 GB (circa 15 minuti in 1080p). Oltre, i file vengono automaticamente segmentati con suffissi _1, _2, ecc.

Posso registrare direttamente senza PC?

Sì, il SX300 funziona in modalità autonoma. Collega una chiave USB o una scheda SD, premi il pulsante di registrazione: l'indicatore LED diventa rosso fisso durante la registrazione. Premi di nuovo per fermare.

Come aggiornare il firmware del SX300?

Scarica l'ultimo firmware dal sito KeepOut. Copia il file su una chiave USB o scheda SD, spegni il dispositivo, inserisci il supporto, quindi riaccendi. Il LED lampeggia per 7-8 secondi poi diventa verde: l'aggiornamento è completato.

Il SX300 funziona con OBS per lo streaming?

Sì, installa il driver fornito sul CD, quindi in OBS aggiungi una sorgente Dispositivo di acquisizione video e seleziona IT9910 Capture Filter Device (HD). Per un ingresso non HDMI, regola il crossbar (es: Ingresso 1 per componente).

Quali tipi di schede di memoria sono compatibili?

Il SX300 accetta chiavi USB (fino a 2 TB) e schede SD (fino a 64 GB). Il formato exFAT non è compatibile; usa FAT32 o NTFS.

Come impostare data e ora sul SX300?

Crea un file di testo chiamato rtc_setup con il seguente formato (esempio per il 31 luglio 2015 alle 11:00):
2015
/:7
/:31
/:11
/:00
/:00
/:0
Copialo su una chiave USB o scheda SD, collegalo al dispositivo e accendilo. L'ora verrà aggiornata.

Cosa fare se l'indicatore LED lampeggia e la registrazione si ferma?

Il lampeggio significa che la registrazione si sta finalizzando. Non estrarre la chiave USB o la scheda SD durante questo periodo. La registrazione si ferma anche automaticamente se il supporto di archiviazione è pieno.

Il SX300 può registrare contenuti HDCP (come i Blu-ray)?

No, il contenuto protetto da HDCP non può essere registrato. Il SX300 mostrerà un'immagine nera o un errore. Disattiva HDCP sulla tua fonte se possibile (es: PS4) o usa una fonte non protetta.

MANUALE UTENTE SX300 KeepOut

View Panel Settings View at movie: The video is corrected by your URL: 1.000 2.000 3.000 4.000 5.000 6.000 7.000 8.000 9.000 10.000 11.000 12.000 13.000 14.000 15.000 16.000 17.000 18.000 19.000 20.000 21.000 22.000 23.000 24.000 25.000 26.000 27.000 28.000 29.000 30.000 31.000 32.000 33.000 34.000 35.000 36.000 37.000 38.000 39.000 40.000 41.000 42.000 43.000 44.000 45.000 46.000 47.000 48.000 49.000 50.000 51.000 52.000 53.000 54.000 55.000 56.000 57.000 58.000 59.000 60.000 61.000 62.000 63.000 64.000 65.000 66.000 67.000 68.000 69.000 70.000 71.000 72.000 73.000 74.000 75.000 76.000 77.000 78.000 79.000 80.000 81.000 82.000 83.000 84. 85 86 87 88 89 9

Grazie per aver scelto Tenere Out's HD Gaming Video cattura SX300.

DESCRIZIONE DEL PRODOTTO

La soluzione portatile per la registrazione e la condivisione

Il nuovo HD portatile giocatore cattura SX300 è la soluzione definitiva per registrare i migliori giochi in qualità HD fino a 1080p. Progettato specificamente per i giocatori e di YouTube, il suo formato tascabile permette di portarlo ovunque, con i suoi ingressi USB e SD è possibile collegare una chiavetta USB o una scheda SD per catturare i tuoi giochi senza PC e in seguito è possibile modificare facilmente e caricarli su Internet. La SX300 è compatibile con diverse risoluzioni e comprende ingresso HDMI e video component per diverse console video. La sua connessione del microfono ti darà la possibilità di commentare i tuoi giochi in tempo reale e allo stesso tempo essere registrato. Esso comprende software di editing video gratuito e streaming software con il quale è possibile modificare o condividere i video direttamente.

Scopri il miglior strumento per registrare i tuoi giochi !!!

Specifications TECNICHE

Connections

· SX300
- Telecomando
- Guida rapida di installazione in più lingue
- CD di installazione
· Cavo adattatore AV,
- Alimentatore USB
· Cavo USB

Nota: Assicurarsi che la confezione contiene gli elementi sopra descritti. In caso di componenti mancanti o danneggiati, contattare il rivenditore.

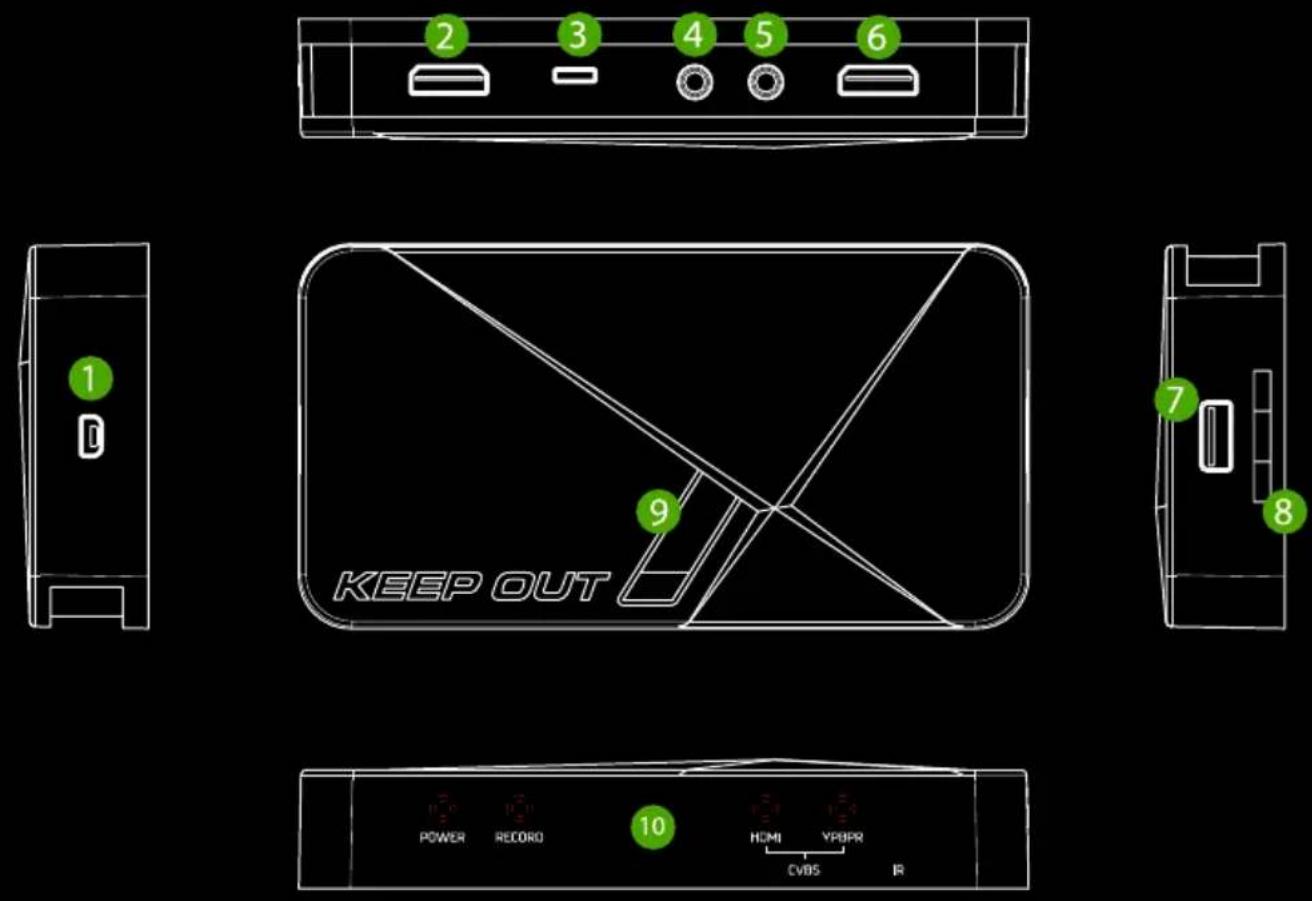

DESCRIZIONE DELLE PARTI

1. PWR - ingresso alimentazione / 2A 5VDC
   ingresso HDMI - 2. HDMI IN
2. AV IN - ingresso Component, YPbPr o ingresso video composito tramite cavo adattatore
3. MIC - per collegare un microfono e registrare commenti vocali durante il gioco.
4. LINEA OUT - Uscita audio.
   uscita 6. HDMI HDMI OUT-
5. USB HOST - ingresso USB per collegare chiavetta USB per hard disk ingresso della scheda SD 8. -SD
6. Record Button - Premere per registrare / arresto della registrazione
7. LED indicatore di stato - L'indicatore mostra lo stato di funzionamento

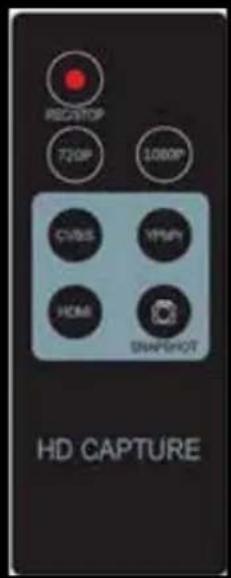

TELECOMANDO

REC / STOP - Avviare e interrompere la registrazione.

720P - di modificare la risoluzione di registrazione a 720p.

1080P - di modificare la risoluzione di registrazione a 1080p.

CVBS / YPbPr / HDMI - Consente di selezionare l'ingresso video

Cattura immagini - snapshot.

RECATOR 720P 1080P CYBE VMPY HOME SNAPSHOT HD CAPTURE

COLLEGAMENTI

Questa acquisizione video ha 3 modalità di ingresso: HDMI, component, composito. E riconoscerà automaticamente l'ingresso video, non è necessario modificare manualmente la sorgente. Non collegare 2 o 3 fonte contemporaneamente.

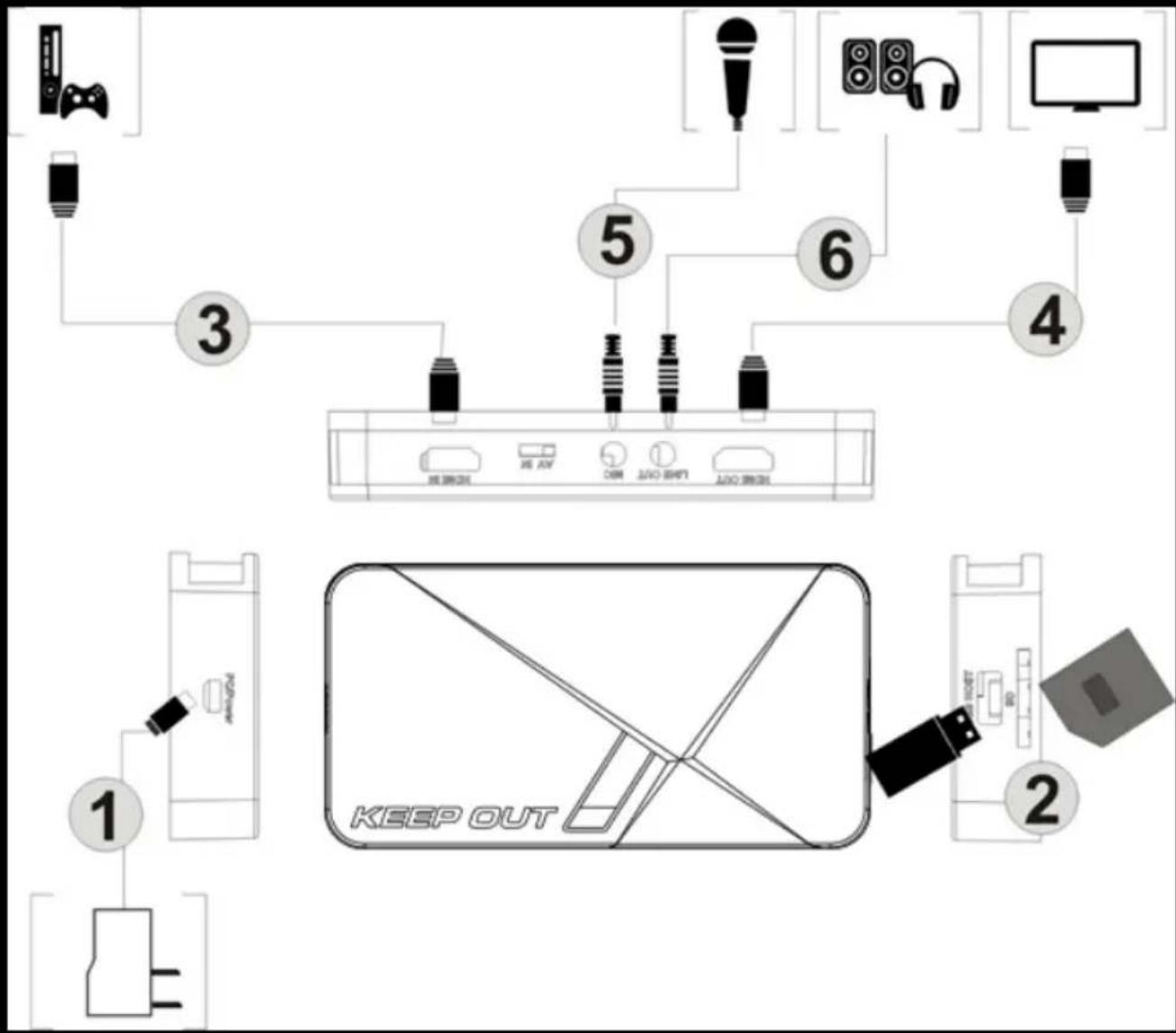

CONNESSIONE HDMI

1. Collegare il cavo USB in dotazione tra l'alimentatore e l'ingresso PRW della SX300 e collegare l'adattatore di alimentazione a una presa elettrica in casa.
2. Collegare un disco USB o una scheda SD (Nota: solo il primo collegato verrà riconosciuto).
3. Collegare un cavo HDMI tra il video della console (Es: Xbox) e la presa HDMI della SX300 IN.
4. Collegare un cavo HDMI tra presa HDMI OUT del SX300 e l'ingresso HDMI del televisore.
5. Collegare un paio di altoparlanti o cuffie (non incluse) al "LINE OUT" di ingresso del SX300 se lo si desidera, questo è opzionale poiché l'uscita HDMI riproduce l'audio.
6. Collegare il microfono per registrare i tuoi commenti durante il gioco se lo si desidera. (Microfono non incluso) opzionale.

Nota: Alcune fonti video HDMI possono avere una protezione HDCP, non è possibile ottenere il pass video attraverso l'acquisizione e la registrazione. Per PS4, l'opzione HDCP deve essere spento. Assicurarsi che il firmware PS4 è più recente di 1,7 versione.

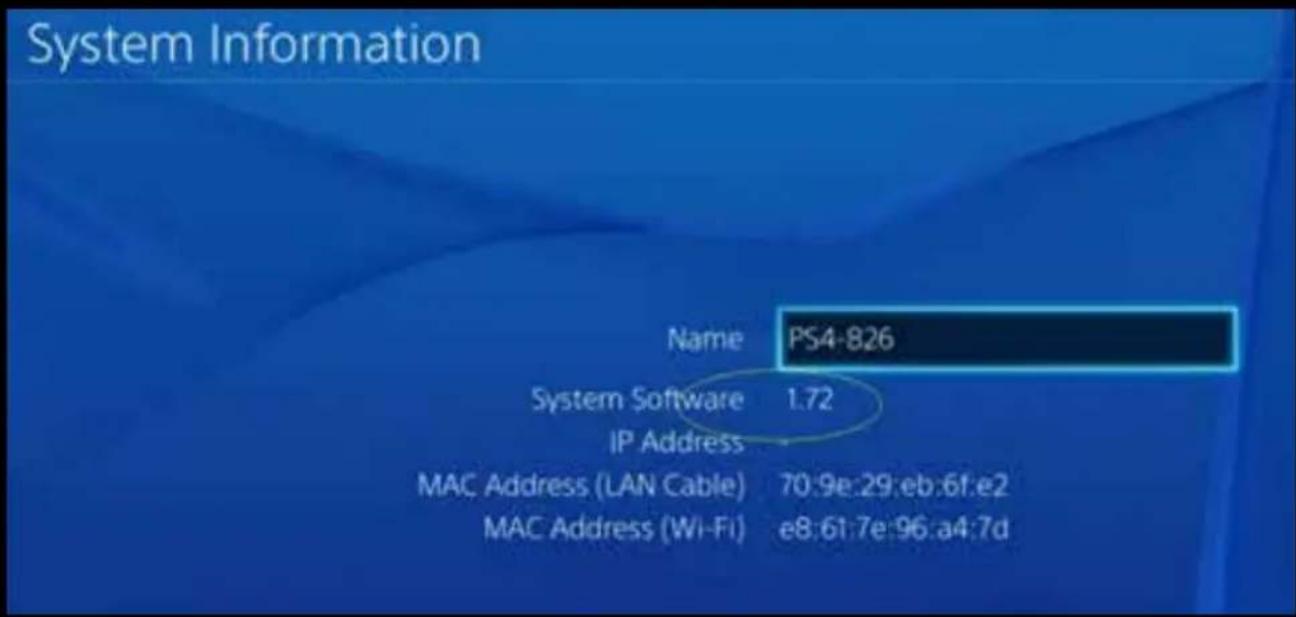

System Information Name PS4-826 System Software 1.72 IP Address MAC Address (LAN Cable) 70:9e:29:eb:6f:e2 MAC Address (Wi-Fi) e8:61:7e:96:a4:7d

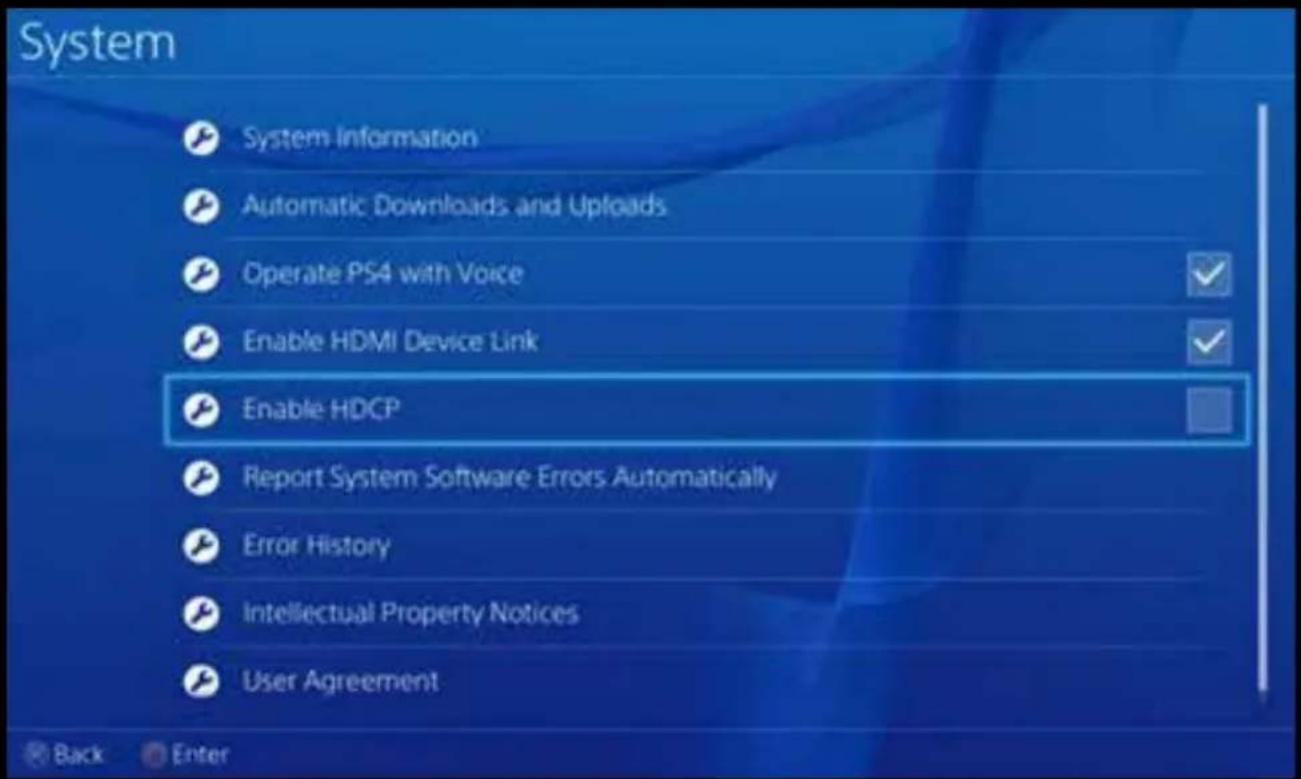

Vai a Impostazioni --- sistema. Disattivare l'opzione "Enable HDCP"

Nota: Disattivare l'opzione HDCP solo per la registrazione di giochi, non per la masterizzazione di contenuti cinematografici Bluray.

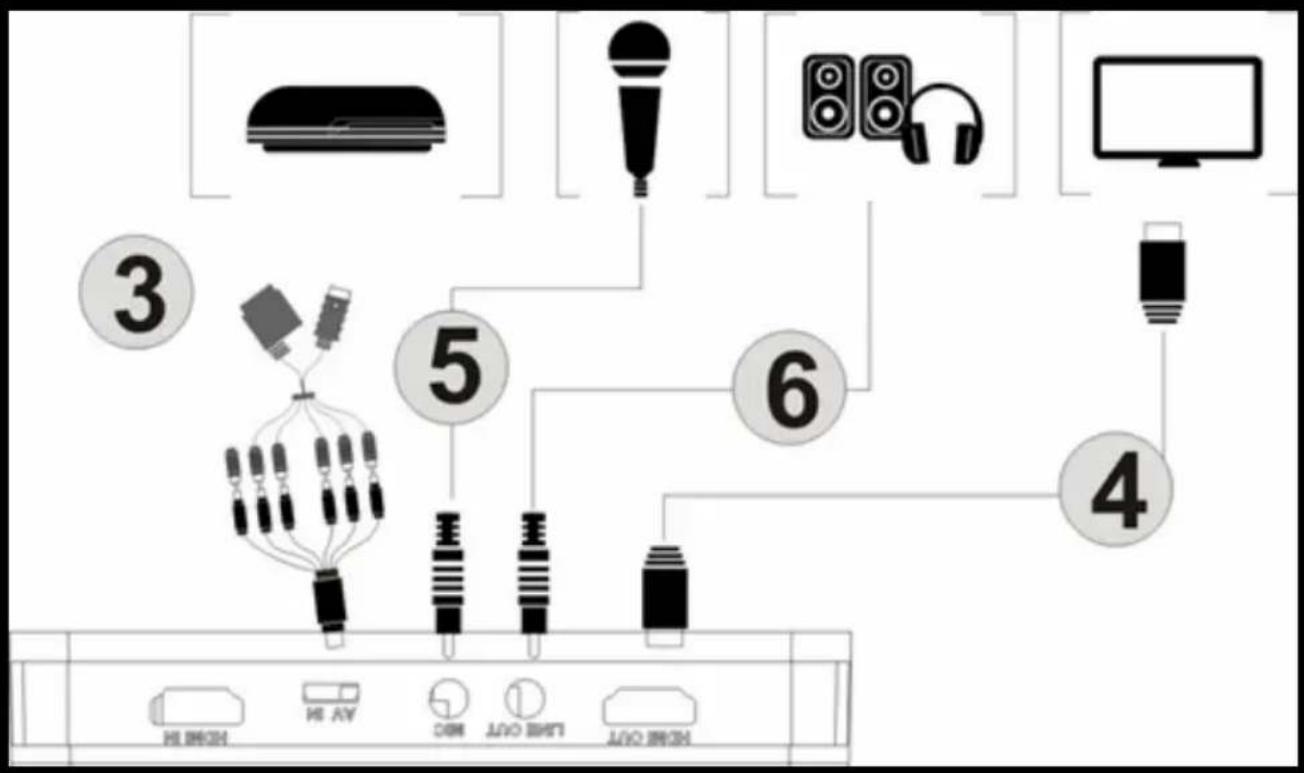

CONNESSIONE VIDEO COMPONENT YPBPR (LETTORE DVD, PS3, ECC)

1. Passi 1 e 2 stesso di connessione HDMI
2. Utilizzare il cavo video component in dotazione (rosso, blu, verde) e collegarlo alla console video con i suoi cavi.
3. Passi 4.5.6 stessa connessione HDMI

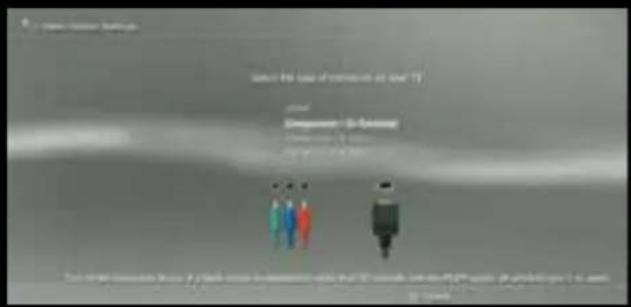

Nota: per collegare PS3, è inoltre necessario effettuare le seguenti impostazioni: Andare alle impostazioni di configurazione uscita video ---, selezionare "Component / D-Terminal"

Select the load of comments on user TV [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ]

Nella impostazione della risoluzione, assicurarsi che l'opzione "1080P" non è selezionata, altrimenti qualche gioco (ad esempio GT5) non può essere registrato.

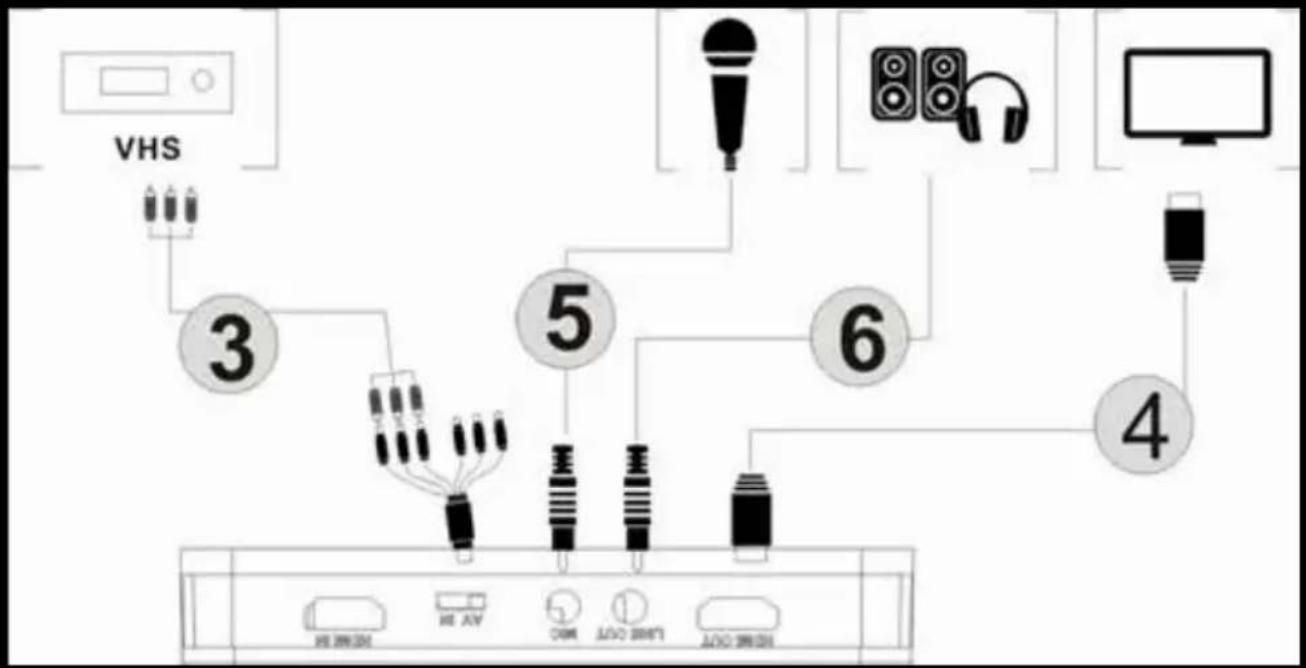

collegamento video composito (come PS2, VHS, V8, Hi8, etc.)

1. Passi 1 e 2 stesso di connessione HDMI
2. Collegare l'adattatore video composito (cavo video giallo e il cavo rosso e bianco audio) e collegarlo alla console video con i rispettivi cavi.
3. Passi 4.5.6 stessa connessione HDMI

PROCESSO DI FUNZIONAMENTO

Una volta che tutti collegati. Si vedrà l'indicatore di alimentazione blu accesi in modo fisso e l'indicatore di uscita video verde acceso. Significa che il dispositivo è pronto per la registrazione.

Per registrare il video è molto semplice --- premere il pulsante di registrazione, poi si vedrà l'indicatore di registrazione sembra solido rosso, significa che è in fase di registrazione.

Per interrompere la registrazione, premere nuovamente il pulsante, si vedrà l'indicatore lampeggia per alcuni secondi e poi si spegne, significa che la registrazione è stato finalizzato, ora è possibile estrarre la chiavetta USB o una scheda SD.

Nota: Si prega di non rimuovere la memoria USB o scheda SD quando la spia lampeggia. La registrazione si interrompe automaticamente se il flash USB o scheda SD non ha spazio libero.

Dopo l'arresto della registrazione, collegare il flash USB o una scheda SD al computer vedrete i file registrati: per la registrazione 1080P, il file verrà Encode_1080P_1, per 720 o la registrazione 480p, file sarà Encode_1. Ogni operazione di registrazione / arresto creerà un file di registrazione diverso: Encode_1080P_1, Encode_1080P_2, Encode_1080P_3 ... e così via.

La dimensione massima per ogni file sarà di circa 1.95GB (circa 15 minuti per video a 1080p), durante la registrazione di un video più di 1.95GB (15 minuti), i file verranno distribuite su 1 file, ad esempio: se si registra un 45 minuti di video 1080p tramite una registrazione click, si vedrà 3 file: Encode_1080P_1, Encode_1080P_1_1, Encode_1080P_1_2 ... etc.

Rimuovere sempre la scheda di memoria USB o SD in modo sicuro dal PC, altrimenti si rischia di perdere le informazioni registrate.

FIRMWARE UPDATE e altre caratteristiche

1. Aggiornamento del firmware: Potrebbe essere necessario aggiornare il firmware del dispositivo per qualche ragione. Scarica l'ultimo firmware disponibile dal web. Copiare il file del firmware per il disco USB o sulla scheda SD, spegnere il dispositivo (connettore di alimentazione, scollegare), collegare la memoria USB o scheda SD al dispositivo, accendere l'alimentazione, la spia lampeggia per 7 a 8 secondi e quando si cambia in verde, vorrà dire che l'aggiornamento è completo.
2. Dopo un lungo periodo con, si vedrà il numero dei file di registrazione diventano troppo grandi, per esempio Encode_1080P_234, ma si consiglia di iniziare da Encode_1080P_0, per ripristinarlo tenere premuto il pulsante di registrazione (prima di accendere il dispositivo), quindi collegare il connettore di alimentazione per accendere il dispositivo, dopo 3 secondi, il numero di file inizia da 0.

1. Modificare la data: la data del file registrato non può avvenire in contemporanea con l'ora locale. Per modificare l'ora del dispositivo, è necessario creare un nome di file TXT "rtc_setup" inserire la data e l'ora locale, con il seguente formato (ad esempio 31 luglio 2015 11:00):

2015
/: 7
/: 31
/: undici
/: 00
/: 00
/: 0

Nel caso è esattamente lo stesso formato (prima linea sono gli anni, seconda linea sono i mesi, ecc, il completamento con /: 0, ogni riga con boot “/”), e salvarlo.

Quindi copiare il file rtc_setup a un bastone scheda SD o USB, collegarlo al dispositivo e poi accenderlo, allora il tempo sarà regolata.

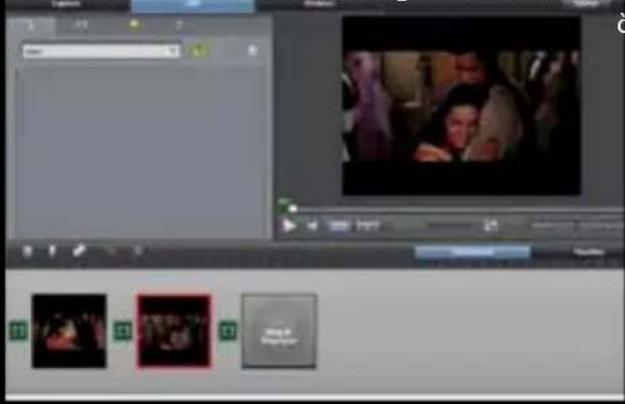

MONTAGGIO VIDEO

Questo dispositivo incorpora un software di video editing ArcSoft ShowBiz 3.5, è possibile modificare i video registrati con esso.

Inserire il CD di installazione, eseguire autorun.exe, e installare il software.

stallare il software. d

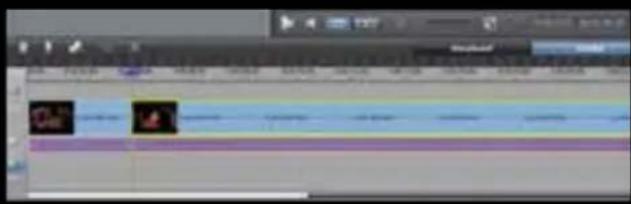

1. È possibile combinare due o più video in un unico, è sufficiente trascinarli nel Showbiz.

1. È possibile tagliare un video o più.

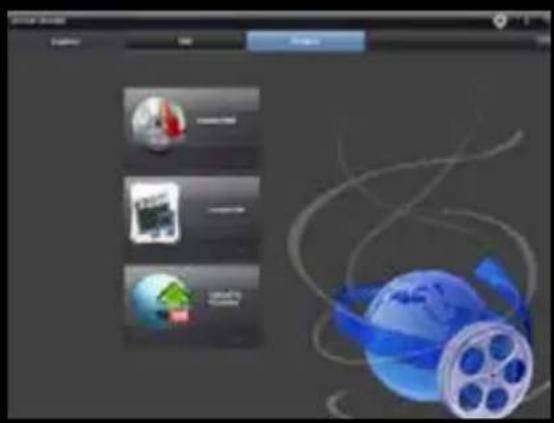

2. Click "produrre" dopo la modifica, è possibile creare un DVD o caricare un video su YouTube.
3. Fare clic su "Crea file" per creare diversi file per dispositivi diversi, come Aplle, PSP, smartphone, ecc:

Installazione PC driver di fare streaming

La prima cosa da fare è installare manualmente il driver di acquisizione per il nostro PC di riconoscerlo. Per fare questo andiamo a Gestione periferiche di Windows e collegare il dispositivo di cattura video al nostro PC, utilizzando il cavo USB in dotazione. Vedremo che su altri dispositivi IT9910 Grabber Dispositivo (HD) appare dispositivo come sconosciuto.

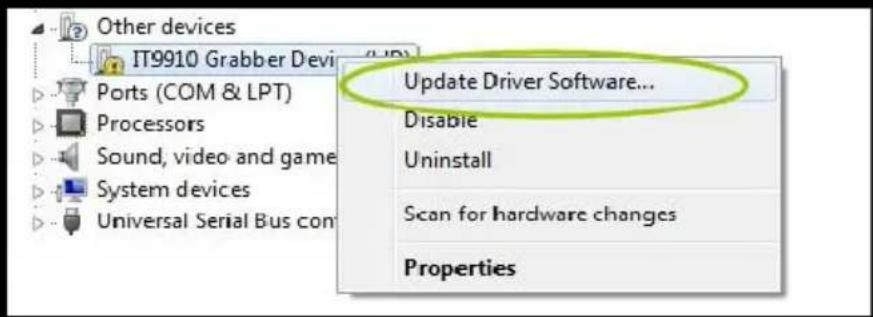

Fare clic su di esso 9910 Dispositivo Grabber (HD) e selezionare Aggiornamento software driver

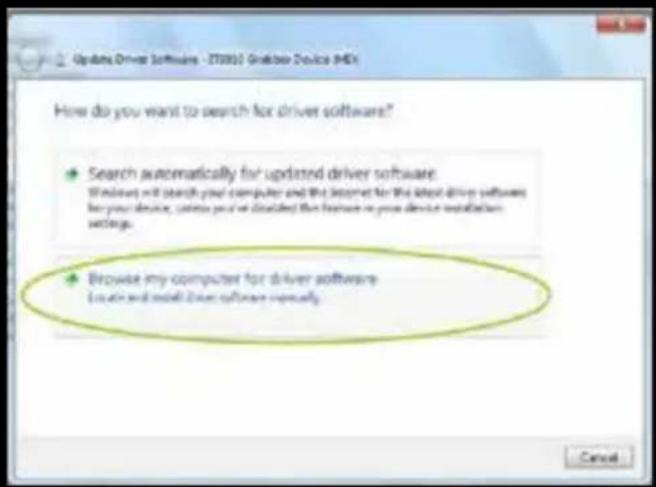

Clicca su Cerca il software del driver nel computer.

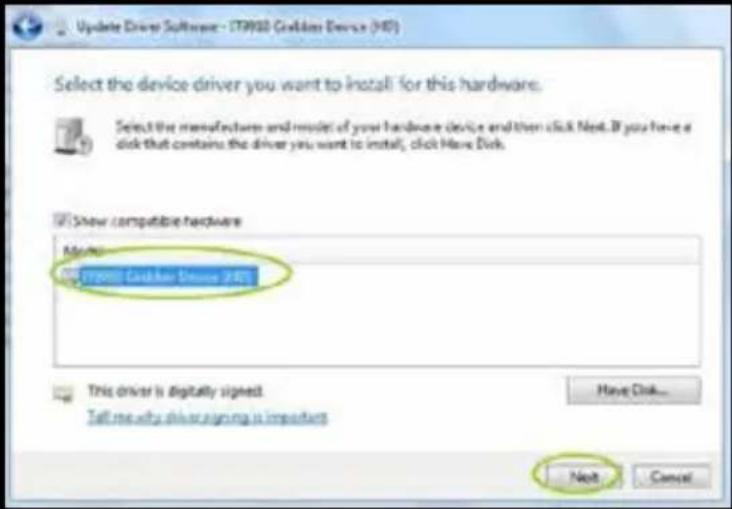

Clicchiamo sul pulsante Sfoglia e cercare il percorso del nostro autista nel CD di installazione.

Nota: Selezionare la cartella 32 o 64 bit basato sul nostro processore e sistema operativo.

Fare clic sul pulsante Avanti.

Infine, il driver è stato installato correttamente.

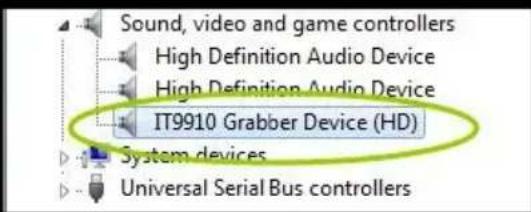

Dovrebbe apparire in amministratore del dispositivo installato correttamente

OBS Studio per fare streaming

Questa acquisizione video funziona con OBS, che è un software libero e open source con il quale è possibile registrare i tuoi video e lo streaming dal vivo.

Scarica OBS Studio da https://obsproject.com/ e procedere all'installazione.

Una volta installato, eseguire l'applicazione.

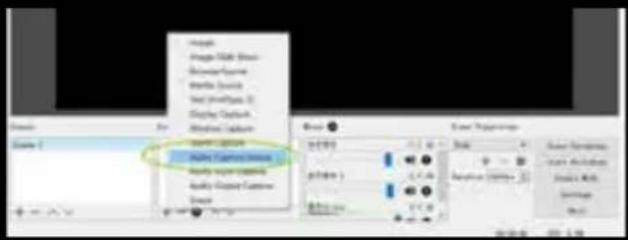

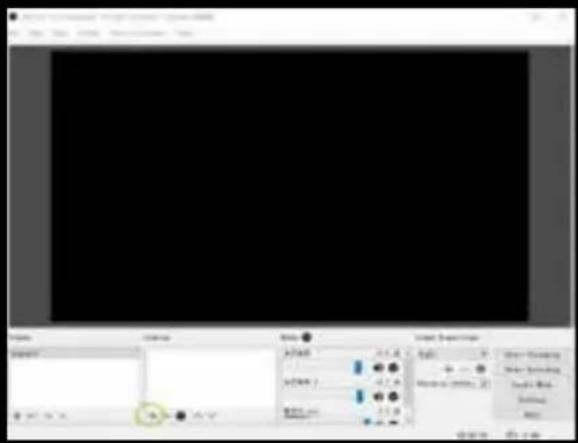

Quindi fare clic nella finestra di + Fonti.

IT

Fare clic su una periferica video di acquisizione.

Make Caption Session Apply Caption Session Add Caption Session Add Caption Session Add Caption Session Add Caption Session Add Caption Session Add Caption Session Add Caption Session Add Caption Session Add Caption Session Add Caption Session Add Caption Session Add Caption Session Add Caption Session Add Caption Session Add Caption Session Add Caption Session Add Caption Session Add Caption Session Add Caption Session Add Caption Session Add Caption Session Add Caption Session Add Caption Session Add Caption Session Add Caption Session Hold Picture Session Hold Picture Session Hold Picture Session Hold Picture Session Hold Picture Session Hold Picture Session Hold Picture Session Hold Picture Session Hold Picture Session Hold Picture Session Hold Picture Session Hold Picture Session Hold Picture Session Hold Picture Session Hold Picture Session Hold Picture Session Hold Picture Session Hold Picture Session Hold Picture Session Hold Picture Session Hold Picture Session Hold Picture Session Hold Picture Session Hold Picture Session Hold Picture Session Hold Palette Session Hold Palette Session Hold Palette Session Hold Palette Session Hold Palette Session Hold Palette Session Hold Palette Session Hold Palette Session Hold Palette Session Hold Palette Session Hold Palette Session Hold Palette Session Hold Palette Session Hold Palette Session Hold Palette Session Hold Palette Session Hold Palette Session Hold Palette Session Hold Palette Session Hold Palette Session Hold Palette Session Hold Palette Session Hold Palette Session Hold Palette Session Hold Palette Session Hold Alternative Sessions

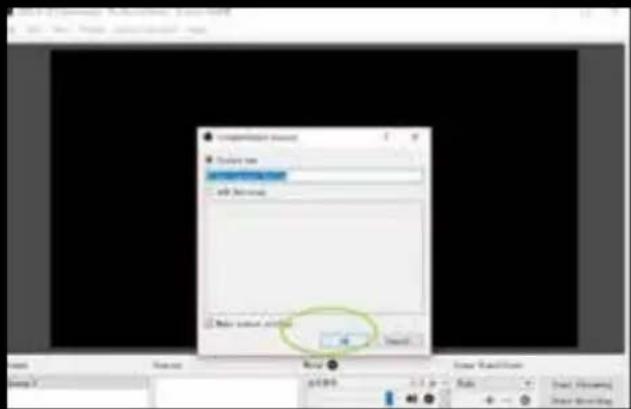

Fare clic su OK

Save Asynchronous Insert Asynchronous Add Asynchronous Save Asynchronous Add Asynchronous OK

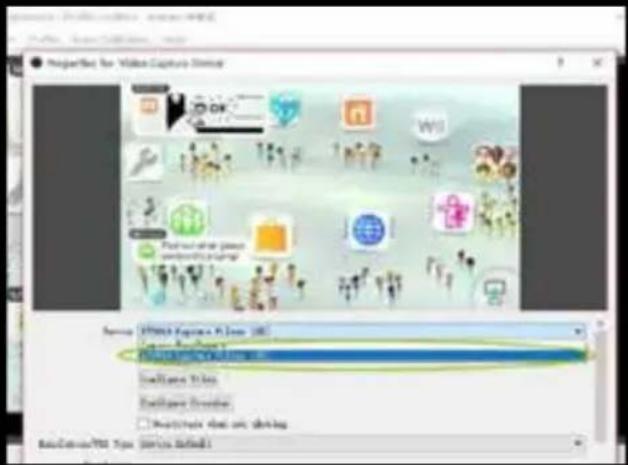

Seleziona nella IT9910 Filtro acquisizione del dispositivo (HD) e fare clic su OK se la sorgente video sarà HDMI.

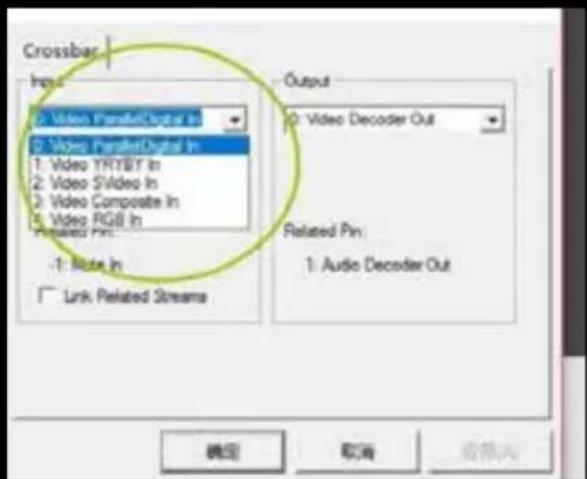

Se la connessione video non è per HDMI, è necessario innanzitutto clic sul pulsante Configure fisso bar.

Configure Video Configure Crossbar □ Deactivate when not showing

Scegliere la voce corrispondente in ingresso:

0: ParallelDigital Nel video per dispositivi HDMI.
1: YRYBY di noleggio video per i dispositivi video Component
3: video composito per dispositivi con video composito

Crossbar Input: 2: Video Parallel Digital In 3: Video Parallel Digital In 1: Video YR18Y In 2: Video SVideo In 3: Video Composite In 4: Video RGB In Related Pin: 1: Audio In Link Related Streams Output 0: Video Decoder Out Related Pin: 1: Audio Decoder Out 确定 取消 应用(A)

Infine, fare clic su OK.

È necessario ripristinare OBS Studio dopo aver fatto uno di questi cambiamenti.

Una volta fatto questo avremo un'immagine sul nostro schermo.

Per eseguire lo streaming, fare clic sul pulsante Impostazioni

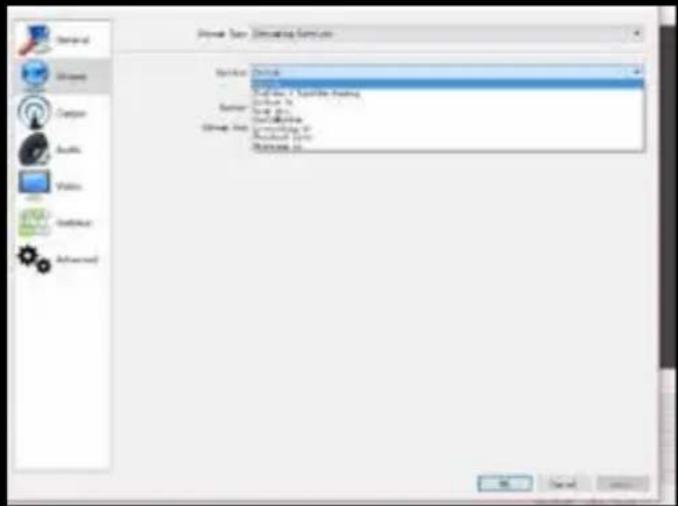

Clicchiamo su emissioni e selezionare il servizio con il quale si vuole trasmettere, e si entra nella chiave di ritrasmissione.

Nota: è necessario registrare per i vari servizi disponibili, creare un canale e ottenere la chiave di ritrasmissione.

Una volta entrati, cliccare sul pulsante OK.

Start End Start/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Stop Cancel OK

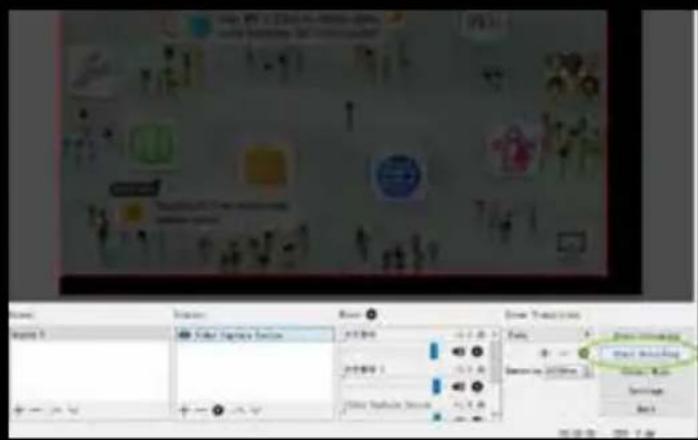

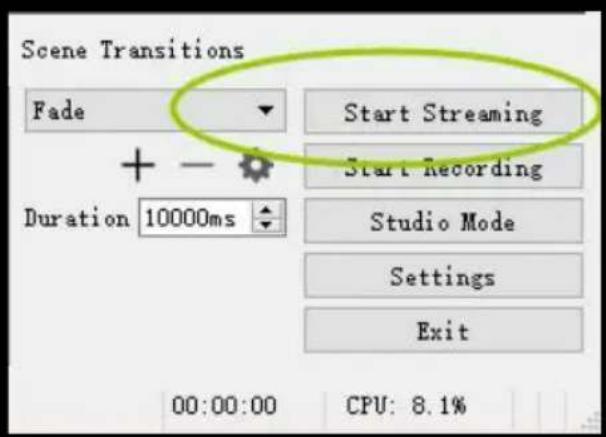

Infine premiamo il pulsante Start di trasmissione per iniziare a emettere e lo stesso pulsante per fermarlo.

Per ulteriori informazioni, consultare la Guida rapida OBS incluso nel CD di installazione.

SUPPORTO TECNICO

Si prega di visitare il nostro sito www.keepoutgaming.com per ulteriori informazioni sulla installazione e la configurazione di questo prodotto o scrivere una e-mail al seguente indirizzo: [e-mail]
