Tip produs	Carcasă de captură video HD
Marcă	KeepOut
Model	SX300
Dimensiuni	140 x 70 x 23 mm
Greutate	115 g
Alimentare	USB DC 5V / 2A
Rezoluție maximă de înregistrare	1920 x 1080 (60p)
Intrări video	HDMI, Component (YPrPb), Composite
Ieșire video	HDMI (passthrough)
Intrări audio	HDMI, RCA L/R, Microfon 3.5 mm
Ieșire audio	HDMI, Stereo 3.5 mm
Stocare	Cheie USB (până la 2 TB), card SD (până la 64 GB)
Format de înregistrare	MP4 (video H.264, audio AAC stereo)
Software inclus	ArcSoft ShowBiz (editare), driver pentru streaming OBS
Compatibilitate console	WiiU, Xbox 360, Xbox One, PS3, PS4 (HDCP dezactivat pentru PS4)
Conformitate	EMC 2014/30/EU, LVD 2014/35/EU, RoHS 2011/65/EU
Întreținere	Curățați cu o cârpă moale și uscată
Siguranță	Nu deschideți, evitați umiditatea și lichidele
Piese de schimb	Nicio piesă detașabilă de utilizator
Reparabilitate	Contactați suportul tehnic KeepOut
Origine	Fabricat în China

Întrebări frecvente - SX300 KeepOut

Cum conectez SX300 la o consolă prin HDMI?

Conectați alimentarea USB, introduceți o cheie USB sau card SD, conectați un cablu HDMI între consolă și intrarea HDMI IN a SX300, apoi un alt cablu HDMI între ieșirea HDMI OUT și televizor.

De ce nu funcționează înregistrarea cu PS4?

PS4 protejează conținutul prin HDCP. Accesați Setări > Sistem și dezactivați opțiunea Activați HDCP. Această manipulare este necesară pentru a înregistra jocuri, dar nu și pentru Blu-ray.

Care este dimensiunea maximă a fișierelor înregistrate?

Fiecare fișier nu depășește 2 GB (aproximativ 15 minute în 1080p). Dincolo de aceasta, fișierele sunt segmentate automat cu sufixe _1, _2, etc.

Pot înregistra direct fără PC?

Da, SX300 funcționează în mod autonom. Conectați o cheie USB sau un card SD, apăsați butonul de înregistrare: indicatorul LED devine roșu fix în timpul înregistrării. Apăsați din nou pentru a opri.

Cum actualizez firmware-ul SX300?

Descărcați ultimul firmware de pe site-ul KeepOut. Copiați fișierul pe o cheie USB sau card SD, opriți dispozitivul, introduceți suportul, apoi reporniți. Ledul clipește 7-8 secunde apoi devine verde: actualizarea este terminată.

Funcționează SX300 cu OBS pentru streaming?

Da, instalați driverul furnizat pe CD, apoi în OBS, adăugați o sursă Dispozitiv de captură video și selectați IT9910 Capture Filter Device (HD). Pentru o intrare non-HDMI, ajustați crossbarul (ex: Intrare 1 pentru componentă).

Ce tipuri de carduri de memorie sunt compatibile?

SX300 acceptă chei USB (până la 2 TB) și carduri SD (până la 64 GB). Formatul exFAT nu este compatibil; utilizați FAT32 sau NTFS.

Cum setez data și ora pe SX300?

Creați un fișier text numit rtc_setup cu următorul format (exemplu pentru 31 iulie 2015, ora 11:00):
2015
/:7
/:31
/:11
/:00
/:00
/:0
Copiați-l pe o cheie USB sau card SD, conectați-l la dispozitiv și porniți-l. Ora va fi actualizată.

Ce fac dacă indicatorul LED clipește și înregistrarea se oprește?

Clipirea înseamnă că înregistrarea se finalizează. Nu extrageți cheia USB sau cardul SD în acest timp. Înregistrarea se oprește automat și dacă suportul de stocare este plin.

Poate SX300 înregistra conținut HDCP (cum ar fi Blu-ray)?

Nu, conținutul protejat prin HDCP nu poate fi înregistrat. SX300 va afișa o imagine neagră sau o eroare. Dezactivați HDCP pe sursa dvs. dacă este posibil (ex: PS4) sau utilizați o sursă neprotejată.

MANUAL DE UTILIZARE SX300 KeepOut

Vă mulțumim pentru alegerea Păstrați Out's HD jocuri video de captare SX300.

DESCRIEREA PRODUSULUI

Soluția este portabilă pentru înregistrarea și partajarea

Noul jucător HD portabil de captare SX300 este soluția optimă pentru a înregistra cele mai bune jocuri dvs. în calitate HD până la 1080p. Proiectat special pentru jucătorii și YouTubers, dimensiunea sa de buzunar vă permite să-l luați oriunde, cu intrările sale USB și SD vă puteți conecta un stick USB sau un card SD pentru a capta jocurile fără PC și mai târziu vă puteți edita cu ușurință și încărcați-le pe internet . SX300 este compatibil cu diferite rezoluții și include intrare HDMI și componente video pentru diferite console video. conexiunea sa microfon vă va oferi posibilitatea de a comenta jocurile în timp real și, în același timp, să fie înregistrate.

Acesta include software-ul gratuit de editare video și software-ul de streaming cu care puteți edita sau partaja videoclipurile direct. Descoperiti cel mai bun instrument pentru a înregistra jocuri !!!

Specifications TEHNICE

Connections

· SX300
• Telecomandă
· Ghid de instalare rapidă în mai multe limbi
- CD-ul de instalare
· Cablu adaptor AV,
- USB de alimentare
·Cablu USB

Notă: Asigurați-vă că ambalajul conține elementele descrise mai sus. În cazul în care orice element lipsește sau este deteriorat, vă rugăm să contactați distribuitorul.

Notă: Asigurați-vă că ambalajul conține elementele descrise mai sus. În cazul în care orice element lipsește sau este deteriorat, vă rugăm să contactați distribuitorul.

RO

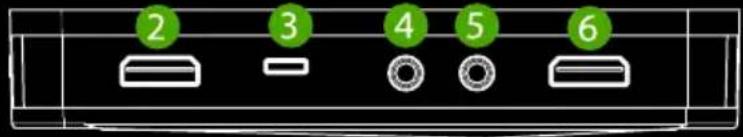

PIESE DESCRIERE

1 D

2 3 4 5 6

1. PWR - 5VDC / 2A Putere de intrare
   Intrare HDMI - 2. HDMI IN
2. AV IN - intrare Component, YPbPr sau intrare video compozit prin intermediul unui cablu adaptor
3. MIC - Pentru a conecta un microfon și comentarii înregistra voce atunci când joc.
4. LINEA OUT - leşire audio.
5. ieşire HDMI HDMI OUT-
6. USB HOST - intrare USB pentru a conecta stick USB la hard disk
7. SD de intrare de card -SD
8. Buton înregistrare - Apăsați pentru a înregistra înregistrare / oprire

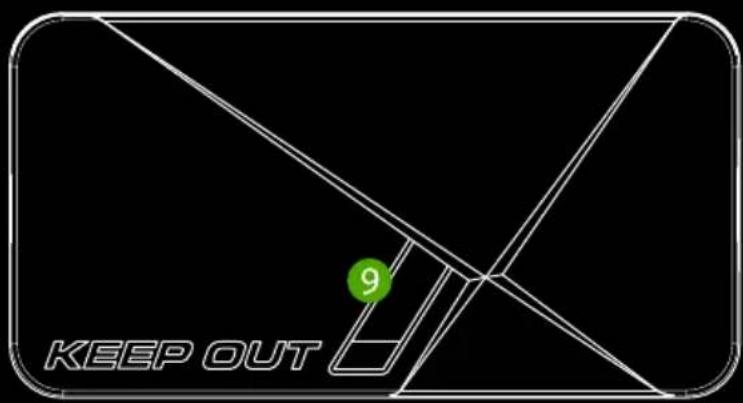

9. Indicator de stare cu LED - Indicatorul indică starea de funcționare

TELECOMANDĂ

Butonul REC / STOP - porni și opri înregistrarea.

720P - Modifică rezoluția înregistrării la 720P.

1080P - Modifică rezoluția înregistrării la 1080P.

CVBS / YPbPr / HDMI - Selectează intrare video

Imagini Capture - Instantaneu.

RECATOR 720P 1080P CYBE VMPY HOME SNAPSHOT HD CAPTURE

CONEXIUNI

Acest lucru de captură video are 3 moduri de intrare: HDMI, component, compozit. Si va recunoaște automat sursa de intrare video, nu este nevoie să se schimbe manual sursa. Nu conectați niciodată 2 sau 3 sursă în același timp.

RO

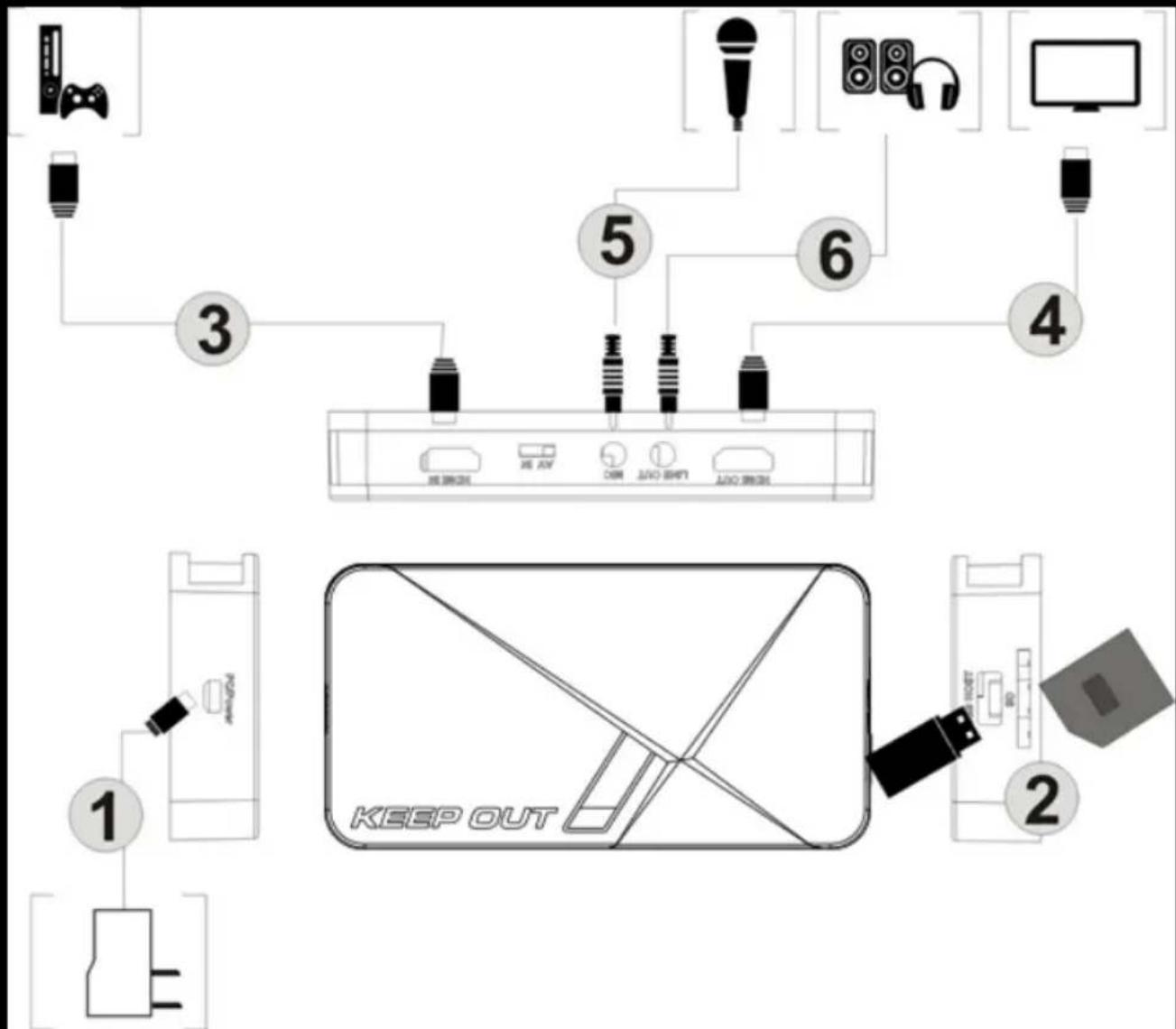

CONEXIUNE HDMI


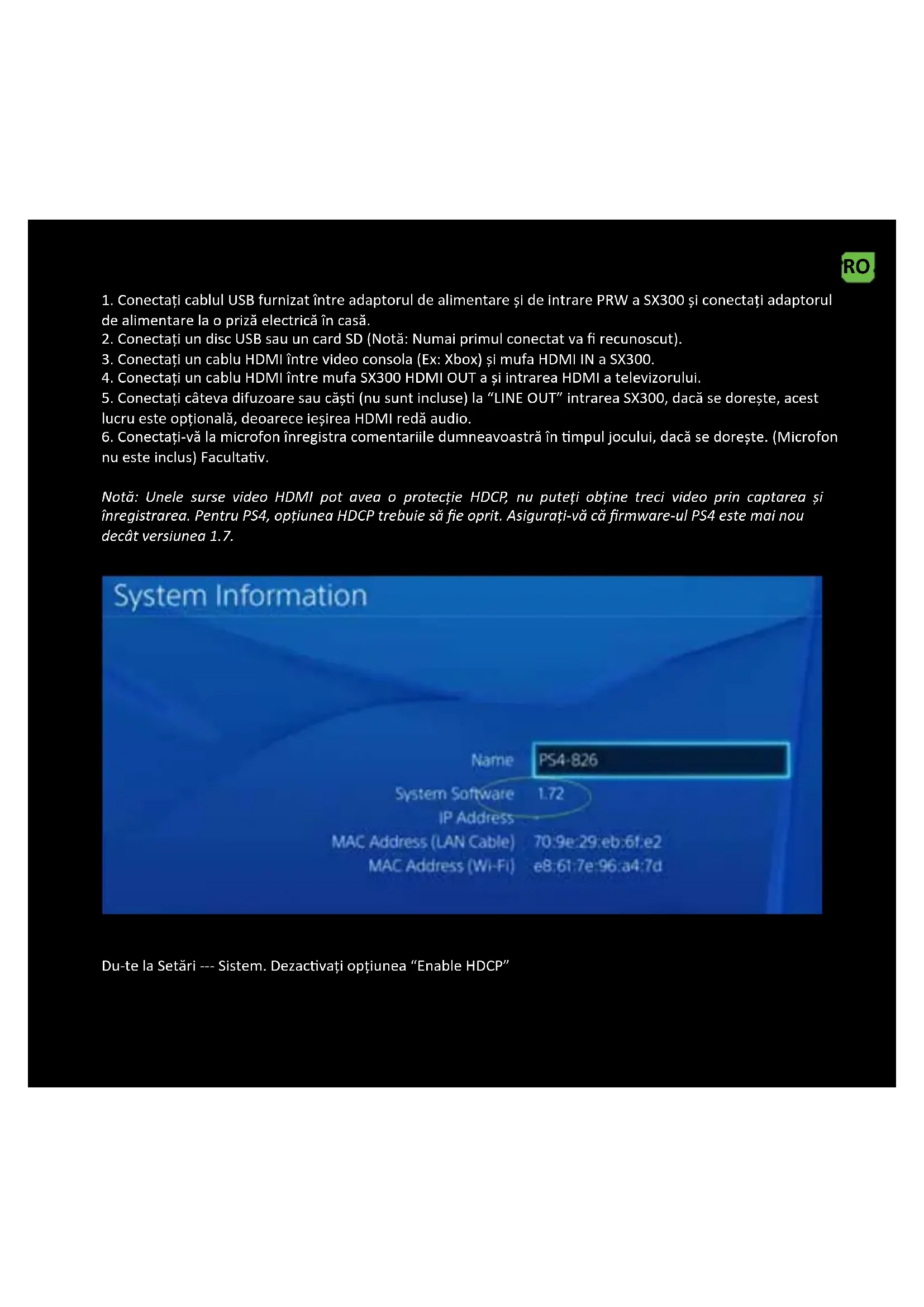

1. Conectați cablul USB furnizat între adaptorul de alimentare și de intrare PRW a SX300 și conectați adaptorul de alimentare la o priză electrică în casă.
2. Conectați un disc USB sau un card SD (Notă: Numai primul conectat va fi recunoscut).
3. Conectați un cablu HDMI între video consola (Ex: Xbox) și mufa HDMI IN a SX300.
4. Conectați un cablu HDMI între mufa SX300 HDMI OUT a și intrarea HDMI a televizorului.
5. Conectați câteva difuzoare sau căști (nu sunt incluse) la “LINE OUT” întrarea SX300, dacă se dorește, acest lucru este optională, deoarece iesirea HDMI redă audio.
6. Conectați-vă la microfon înregistra comentariile dumneavoastră în timpul jocului, dacă se dorește. (Microfon nu este inclus) Facultativ.

Notă: Unele surse video HDMI pot avea o protecție HDCP, nu puteți obține treci video prin captarea și înregistrarea. Pentru PS4, opțiunea HDCP trebuie să fie oprit. Asigurați-vă că firmware-ul PS4 este mai nou decât versiunea 1.7.

System Information Name PS4-826 System Software 1.72 IP Address MAC Address (LAN Cable) 70:9e:29:eb:6f:e2 MAC Address (Wi-Fi) e8:61:7e:96:a4:7d

Du-te la Setări --- Sistem. Dezactivați opțiunea “Enable HDCP”

RO

Notă: Dezactivați opțiunea HDCP numai pentru înregistrarea de jocuri, nu pentru arderea conținutului filmului Bluray.

1. Etapele 1 și 2 la fel ca și conexiune HDMI
2. Utilizați cablul pentru componente video furnizat (roșu, albastru, verde) și conectați-l la consola video cu cablurile sale.
3. Paşii 4.5.6 aceeaşi ca și conexiune HDMI

Notă: Pentru a conecta PS3, de asemenea, trebuie să efectuați următoarele setări: Du-te la setările de configurare de ieșire video ---, selectați "Component / D-Terminal"

RO

Select the load of comments on user TV [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ]

View Panel Settings List of options that are considered by and then: • 100% • 200% • 300% • 400% • 500% • 600% • 700% • 800% • 900% • 1000% • 1100% • 1200% • 1300% • 1400% • 1500% • 1600% • 1700% • 1800% • 1900% • 2000% • 2100% • 2200% • 2300% • 2400% • 2500% • 2600% • 2700% • 2800% • 2900% • 3000% • 3100% • 3200% • 3300% • 3400% • 3500% • 3600% • 3700% • 3800% • 3900% • 4000% • 4100% • 4200% • 4300% • 4400% • 4500% • 4600% • 4700% • 4800% • 4900% • 5000% • 5100% • 5200% • 5300% • 5400% • 5500% • 5600% • 5700% • 5800% • 5900% • 6000% • 6100% • 6200% • 6300% • 6400% • 6500% • 6600% • 6700% • 6800% • 6900% • 7000% • 7100% • 7200% • 7300% • 7400% • 7500% • 7600% • 7700% • 7800% • 7900% • 8000% • 8100% • 8200% • 8300% • 8400% • 8500% • 8600% • 8700% • 8800% • 8900% • 9000% • 9100% • 9200% • 9300% • 9400% • 9500% • 9600% • 9700% • 9800% • 9900% • 100 If the selected tool contains the group which is done, other it becomes its power off as set to the power screen. For instance: B : .com E:\.a.e.m E:\.a.e.m

În setarea rezoluției, asigurați-vă că opțiunea “1080P” nu este verificat, în caz contrar un joc (de exemplu, GT5) nu pot fi înregistrate.

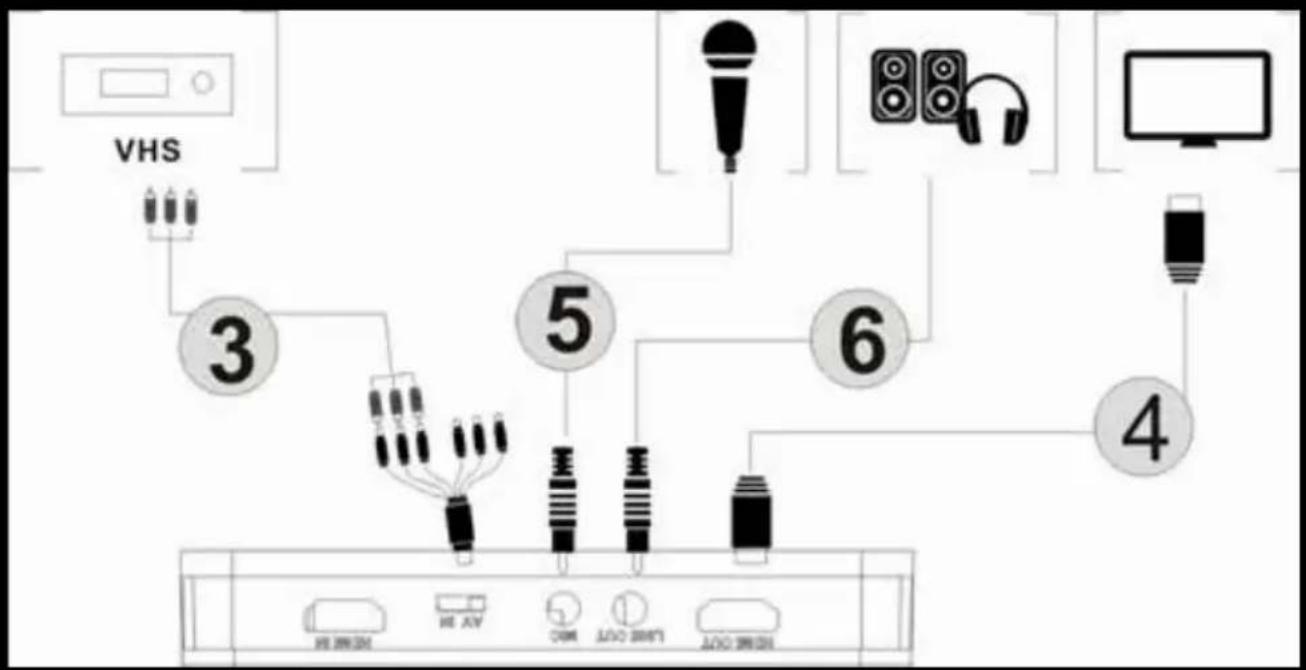

Conexiune video compozit (cum ar fi PS2, VHS, V8, Hi8, etc)

1. Etapele 1 și 2 la fel ca și conexiune HDMI
2. Conectați adaptorul video compozit (cablu video galben și cablu roșu și alb, audio) și conectați-l la consola video cu cablurile respective.
3. Paşii 4.5.6 aceeaşi ca și conexiune HDMI

PROCESUL DE OPERARE

Odată ce toate conectate. Veți vedea indicatorul de alimentare albastru aprins constant, iar indicatorul de ieșire video verde aprins constant. Aceasta înseamnă că dispozitivul este gata să înregistreze.

Pentru a înregistra video este foarte simplu --- apăsați butonul de înregistrare, atunci veți vedea indicatorul de înregistrare arată solid de culoare roșie, înseamnă că este în procesul de înregistrare.

Pentru a opri înregistrarea, apăsați din nou butonul, veți vedea indicatorul clipește timp de câteva secunde și apoi se stinge, aceasta înseamnă că înregistrarea a fost finalizat, acum puteți extrage stick-ul USB sau un card SD.

Notă: Vă rugăm să nu scoateți memoria USB sau cardul SD când indicatorul clipește. Înregistrarea se va opri automat dacă flash USB sau cardul SD nu are spațiu liber.

După oprirea înregistrării, conectați flash USB sau cardul SD pe computer, veți vedea fișierele înregistrate: pentru înregistrarea 1080P, fișierul va fi Encode_1080P_1, pentru 720 sau înregistrare 480p, fișierul va fi Encode_1.

Fiecare operațiune de înregistrare / oprire va crea un fișier de înregistrare diferit: Encode_1080P_1, Encode_1080P_2, Encode_1080P_3 ... și așa mai departe.

Dimensiunea maximă pentru fiecare fișier va fi în jur de 1.95GB (aproximativ 15 de minute pentru video 1080p), atunci când înregistrați un videoclip pentru mai mult de 1.95GB (15 minute), fișierele vor fi distribuite pe un fișier, de exemplu: dacă înregistrați un 45 de minute video 1080p utilizând o înregistrare clic, veți vedea 3 fișiere: Encode_1080P_1, Encode_1080P_1_1, Encode_1080P_1_2 ... etc.

scoateți întotdeauna cartela de memorie USB sau SD în condiții de siguranță de pe PC, altfel s-ar putea pierde informațiile înregistrate.

UPDATE FIRMWARE ŞI ALTE CARACTERISTICI

1. actualizarea firmware-ului: Este posibil să trebuiască să actualizați firmware-ul acestui dispozitiv pentru un motiv oarecare. Descărcați ultima versiune de firmware disponibile de pe web. Copiați fișierul firmware pe discul USB sau un card SD, opriți dispozitivul (conectorul de alimentare, deconectați), Conectați memoria USB sau cardul SD la dispozitiv, porniți alimentarea, indicatorul va clipi timp de 7 până la 8 secunde și atunci când schimbați în verde, va însemna că actualizarea este completă.
2. După o lungă perioadă de timp, folosind, veți vedea numărul fișierelor de înregistrare devin prea mari, de exemplu Encode_1080P_234, dar pe care doriți să înceapă de la Encode_1080P_0, pentru a reseta-l țineți apăsat butonul de înregistrare (înainte de pornirea dispozitivului), apoi conectați conectorul de alimentare

RO

pentru a porni dispozitivul, după 3 secunde, numărul fișierului va începe de la 0.

1. Modificarea datei: Data fişierului înregistrat nu poate avea loc simultan cu ora locală. Pentru a modifica ora dispozitivului, este necesar pentru a crea un nume de fişier TXT "rtc_setup" introduceți ora și data locală cu formatul următor (de exemplu, 31 iulie 2015 11:00):

2015

/: 7

/: 31

/: Unsprezece

/: 00

/: 00

/: 0

In cazul in care este exact același format (prima linie sunt anii, a doua linie sunt lunile, etc, cu finalizare /: 0, fiecare linie cu cizme “/”), și salvați-l.

Apoi copiați fișierul rtc_setup la un stick SD card sau USB, conectați-l în aparat și apoi porniți-l, atunci timpul va fi ajustat.

EDITARE VIDEO

Acest dispozitiv încorporează software de editare video SpeedFan 3.5, puteți edita videoclipurile înregistrate cu ea.

Introduceți CD-ul de instalare inclus, executați autorun.exe și instalați software-ul. Odata instalat rula software-ul și puteți vedea mediul a software-ului.

1. Puteți combina două sau mai multe filme într-unul, trebuie doar să le trageți în Showbiz.

1. Puteți tăia un film sau mai mult.

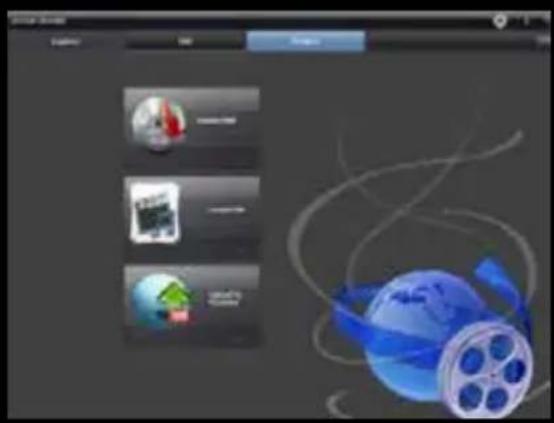

2. Click "Produce" după editare, puteți crea un DVD sau încărcați un videoclip pe YouTube.
3. Vă rugăm să faceți clic pe “Create File” pentru a crea mai multe fișiere pentru diverse dispositive, cum ar fi Aplle, PSP, smartphone, etc:

Instalare PC-driver pentru a face streaming

Primul lucru care trebuie făcut este să instalați manual driverul de captură pentru PC-ul nostru să-l recunoască. Pentru a face acest lucru vom merge la managerul de dispozitiv Windows și conectați dispozitivul de captură video la PC-ul nostru, folosind cablul USB furnizat. Vom vedea că pe alte dispozitive IT9910 Grabber Dispozitiv (HD) apare ca dispozitiv necunoscut.

Faceți clic dreapta pe IT 9910 Dispozitiv Grabber (HD) și selectați Update Driver Software

Faceți clic pe Caută pentru software de driver pe computer.

Facem click pe butonul Browse și căutați calea conducătorului auto noastre pe CD-ul de instalare.

Notă: Selectați folderul de 32 sau 64 de biti bazat pe procesorul și sistemul nostru de operare.

Faceți clic pe butonul Next.

În cele din urmă driver-ul a fost instalat cu succes.

Acesta ar trebui să apară în administratorul de dispozitiv instalat corect

OBS Studio pentru a face streaming

Acest lucru captura video funcționează cu OBS, care este un software gratuit și open source cu care vă puteți înregistra videoclipurile și live stream.

Studio descărcare OBS din https://obsproject.com/ și trece la instalare.

Odată instalat, executați aplicația.

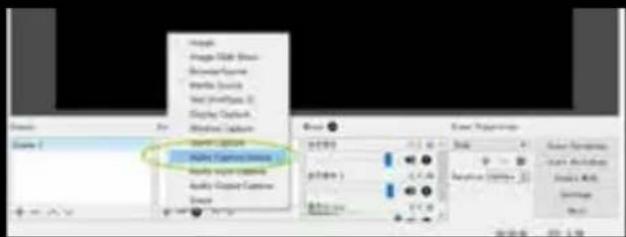

Apoi, faceți clic în fereastra + Surse.

RO

Image Opacity: 100% Angle: 120° Size: 5 px Hue: 5 px Noise: 100% Noise: 100% Noise: 100% Noise: 100% Noise: 100% Noise: 100% Noise: 100% Noise: 100% Noise: 100% Noise: 100% Noise: 100% Noise: 100% Noise: 100% Noise: 100% Noise: 100% Noise: Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise Noise

Create Name: Make Caption Session Make Caption Session Apply Caption Session Event Manager File Edit View Insert Help OK Cancel Save As... Save As... Delete Help

Faceți clic pe Dispozitiv Video Capture.
Faceti clic pe OK

Save Asynchronous Insert Asynchronous Add Asynchronous Save Asynchronous Add Asynchronous OK

Properties for Video Capture Store Service: HTML Document Files (10) Video Capture Store Influme Files Influme Directs RealEstimate Web or desktop RealEstimate Web Type (Service Default)

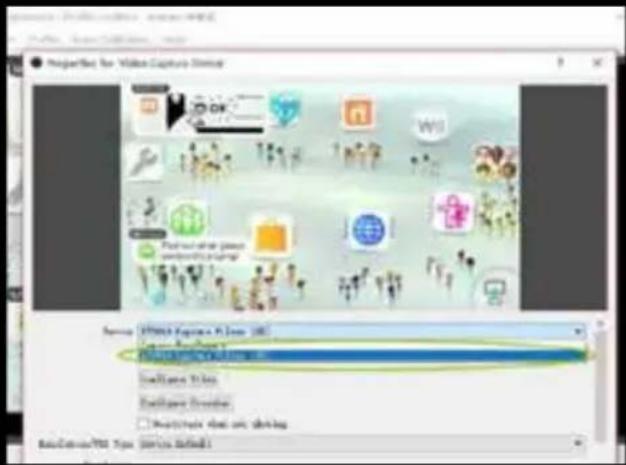

Selectați în IT9910 Captură Filtru Dispozitiv (HD) și faceți clic pe OK dacă sursa video va fi HDMI.

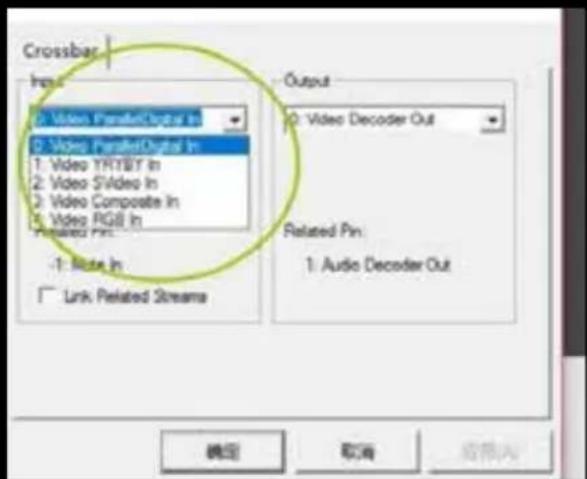

În cazul în care conexiunea video nu este pentru HDMI, trebuie mai întâi să faceți clic pe butonul Configurare fixe de bare.

Configure Video Configure Crossbar □ Deactivate when not showing

Alegeti intrarea corespunzătoare de intrare:

0: ParallelDigital în videoclip pentru dispositivele HDMI.
1: YRYBY În video pentru Component dispositive video
3: Composite Video In pentru dispositive cu compozit video

Crossbar Input: 2: Video Parallel Digital In 3: Video Parallel Digital In 1: Video YR18Y In 2: Video SVideo In 3: Video Composite In 4: Video RGB In Related Pin: 1: Audio In Link Related Streams Output 0: Video Decoder Out Related Pin: 1: Audio Decoder Out 确定 取消 应用(A)

În cele din urmă, faceți clic pe OK.

Aveți nevoie pentru a restabili OBS Studio după ce a făcut una dintre aceste schimbări.

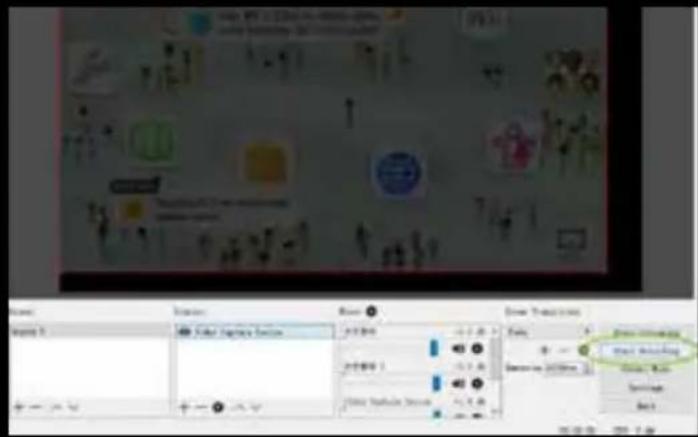

Odată ce acest lucru se face, vom avea o imagine de pe ecranul nostru.

Pentru a reda în flux, faceți clic pe butonul Setări

Facem click pe emisie și selectați serviciul prin care dorim să transmită, și vom introduce cheia de retransmisie.

Notă: Trebuie să vă înregistrați pentru diferitele servicii disponibile, de a crea un canal și obțineți cheia de retransmisie.

O dată introdus, faceți clic pe butonul OK.

RO
