SX300 - Videomakk KeepOut - Tasuta kasutusjuhend

Toote tüüp	HD video jäädvustamise kast
Kaubamärk	KeepOut
Mudel	SX300
Mõõtmed	140 x 70 x 23 mm
Kaal	115 g
Toide	USB DC 5V / 2A
Max salvestusresolutsioon	1920 x 1080 (60p)
Video sisendid	HDMI, Komponent (YPrPb), Composite
Video väljund	HDMI (läbiv)
Heli sisendid	HDMI, RCA L/R, Mikrofon 3.5 mm
Heli väljund	HDMI, Stereo 3.5 mm
Salvestus	USB-mälupulk (kuni 2 TB), SD-kaart (kuni 64 GB)
Salvestusvorming	MP4 (video H.264, heli AAC stereo)
Kaasasolev tarkvara	ArcSoft ShowBiz (montaaž), draiver OBS-i voogedastuseks
Konsoolide ühilduvus	WiiU, Xbox 360, Xbox One, PS3, PS4 (HDCP keelatud PS4 puhul)
Vastavus	EMC 2014/30/EU, LVD 2014/35/EU, RoHS 2011/65/EU
Hooldus	Puhastage pehme ja kuiva lapiga
Ohutus	Mitte avada, vältida niiskust ja vedelikke
Varuosad	Kasutaja poolt eemaldatavaid osi pole
Remonditavus	Võtke ühendust KeepOut tehnilise toega
Päritolu	Valmistatud Hiinas

Korduma kippuvad küsimused - SX300 KeepOut

Kuidas ühendada SX300 konsooliga HDMI kaudu?

Ühendage USB-toide, sisestage USB-mälupulk või SD-kaart, ühendage HDMI-kaabel konsooli ja SX300 HDMI IN sisendi vahele, seejärel teine HDMI-kaabel HDMI OUT väljundi ja teleri vahele.

Miks salvestamine minu PS4-ga ei tööta?

PS4 kaitseb sisu HDCP-ga. Minge Seaded > Süsteem ja keelake valik Luba HDCP. See toiming on vajalik mängude salvestamiseks, kuid mitte Blu-ray jaoks.

Mis on salvestatud failide maksimaalne suurus?

Iga fail ei ületa 2 GB (umbes 15 minutit 1080p juures). Üle selle jagatakse failid automaatselt, lisades sufiksid _1, _2 jne.

Kas ma saan salvestada otse ilma arvutita?

Jah, SX300 töötab iseseisvas režiimis. Ühendage USB-mälupulk või SD-kaart, vajutage salvestusnuppu: LED-indikaator muutub salvestamise ajal püsivalt punaseks. Uuesti vajutamine peatab salvestamise.

Kuidas uuendada SX300 püsivara?

Laadige uusim püsivara alla KeepOut veebisaidilt. Kopeerige fail USB-mälupulgale või SD-kaardile, lülitage seade välja, sisestage andmekandja, seejärel lülitage sisse. Tuli vilgub 7-8 sekundit, seejärel muutub roheliseks: uuendus on lõppenud.

Kas SX300 töötab OBS-iga voogedastuseks?

Jah, installige CD-lt kaasas olev draiver, seejärel OBS-is lisage Video jäädvustamise seade allikas ja valige IT9910 Capture Filter Device (HD). Mitte-HDMI sisendi puhul reguleerige crossbar (nt: Sisend 1 komponendi jaoks).

Millised mälukaarditüübid on ühilduvad?

SX300 toetab USB-mälupulki (kuni 2 TB) ja SD-kaarte (kuni 64 GB). exFAT vorming ei ühildu; kasutage FAT32 või NTFS.

Kuidas seadistada SX300 kuupäeva ja kellaaega?

Looge tekstifail nimega rtc_setup järgmises vormingus (näide 31. juuli 2015 kell 11:00):
2015
/:7
/:31
/:11
/:00
/:00
/:0
Kopeerige see USB-mälupulgale või SD-kaardile, ühendage seadmesse ja lülitage sisse. Kell uuendatakse.

Mida teha, kui LED-indikaator vilgub ja salvestamine peatub?

Vilgumine tähendab, et salvestamine lõpetatakse. Ärge eemaldage sel ajal USB-mälupulka ega SD-kaarti. Salvestamine peatub automaatselt ka siis, kui andmekandja on täis.

Kas SX300 suudab salvestada HDCP-ga kaitstud sisu (nagu Blu-ray)?

Ei, HDCP-ga kaitstud sisu ei saa salvestada. SX300 kuvab musta pildi või veateate. Keelake HDCP oma allikal, kui võimalik (nt PS4), või kasutage kaitsmata allikat.

KASUTUSJUHEND SX300 KeepOut

Kaasaskantav lahendus salvestamise ja jagamise

Uus HD mängija kaasaskantav püüdmise SX300 on parim lahendus salvestada oma parimaid mänge HD-kvaliteediga kuni 1080p. Spetsiaalselt mängijatele ja youtubers, oma tasku suurus võimaldab teil võtta seda kõikjal, kus oma USB ja SD sisendid saate ühendada USB pulk või SD kaardile jäädvustada oma mänge ilma arvuti ja hiljem saab hõlpsasti muuta ja üles laadida internetis. SX300 sobib erinevate resolutsioonide ja sisaldab HDMI sisend ja komponent video erinevate video konsoolid. Selle mikrofoni ühendus annab sulle võimaluse kommenteerida oma mänge reaalajas ja samal ajal tuleb registreerida. See sisaldab tasuta video redigeerimise tarkvara ja voogesituse tarkvara, millega saab muuta või jagada oma videoid otse.

Avasta parim vahend salvestada mänge !!!

TEHNILINE Specifications

Connections

· SX300
· Pult
· Lühikese paigaldusjuhendi mitmes keeles
- Installeerimise CD
· AV adapter kaabel,
· USB toide
· USB-kaabli

Märkus: Veenduge, et teie pakend sisaldab objekte eespool kirjeldatud. Kui midagi on puudu või kahjustatud, võtke ühendust edasimüüjaga.

ET

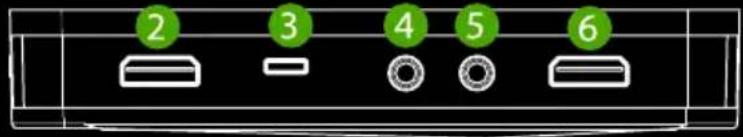

KIRJELDUSED

1 D

2 3 4 5 6

1. PWR - 5VDC / 2A sisendvõimsus
2. HDMI IN - HDMI sisend
3. AV IN - Component sisend, YPbPr või komposiitvideo sisend kaudu adapter kaabel
4. MIC - Ühendamiseks mikrofoni ja salvestage heli kommentaarid mängimise ajal.
5. LINEA OUT - Audio väljund.
6. HDMI ETTE HDMI väljund
7. HOST USB - USB sisend, et ühendada USB pulk kövaketas
8. SD-SD kaardi sisend

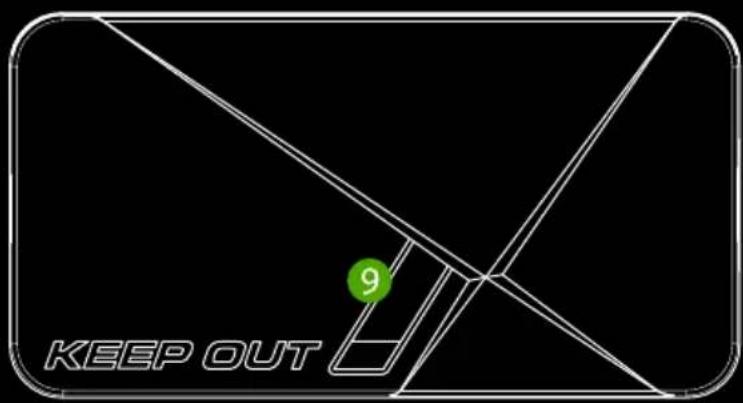

9. Record Button - Press salvestada / stop salvestus
10. indikaator LED - Indikaator näitab tööseisundile

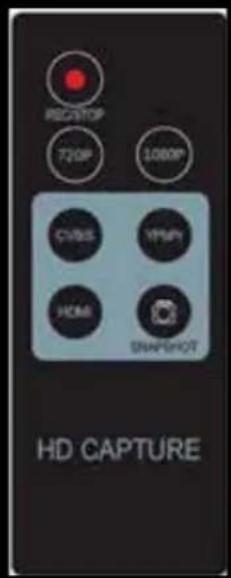

PULT

REC / STOP nuppu - Alusta ja salvestamise peatamiseks.

720P - Muudab salvestamise resolutsioon 720P.

1080P - Muudab salvestamise resolutsioon 1080P.

CVBS / YPbPr / HDMI - Valib video sisend

SNAPSHOT - pildistamine.

RECATOR 720P 1080P CYBE VMPY HOME SNAPSHOT HD CAPTURE

ÜHENDUSED

See video salvestamine on 3 režiime: HDMI, komponent, komposiit. Ja see automaatselt ära videosignaaliallikaga, ei ole vaja käsitsi muuta allikas. Ärge kunagi ühendage 2 või 3 allikas samal ajal.

ET

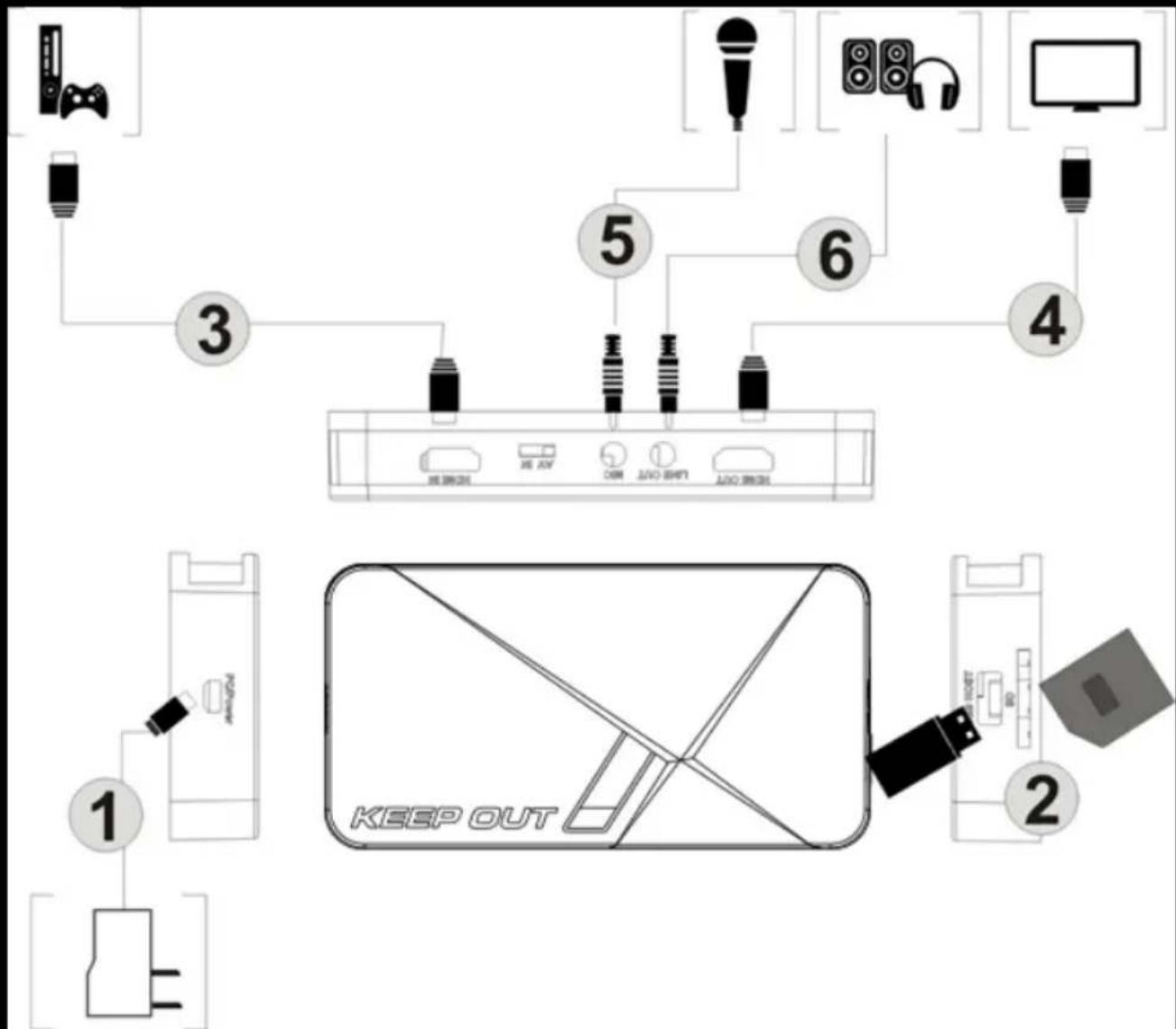

HDMI-ÜHENDUS

ET

ET

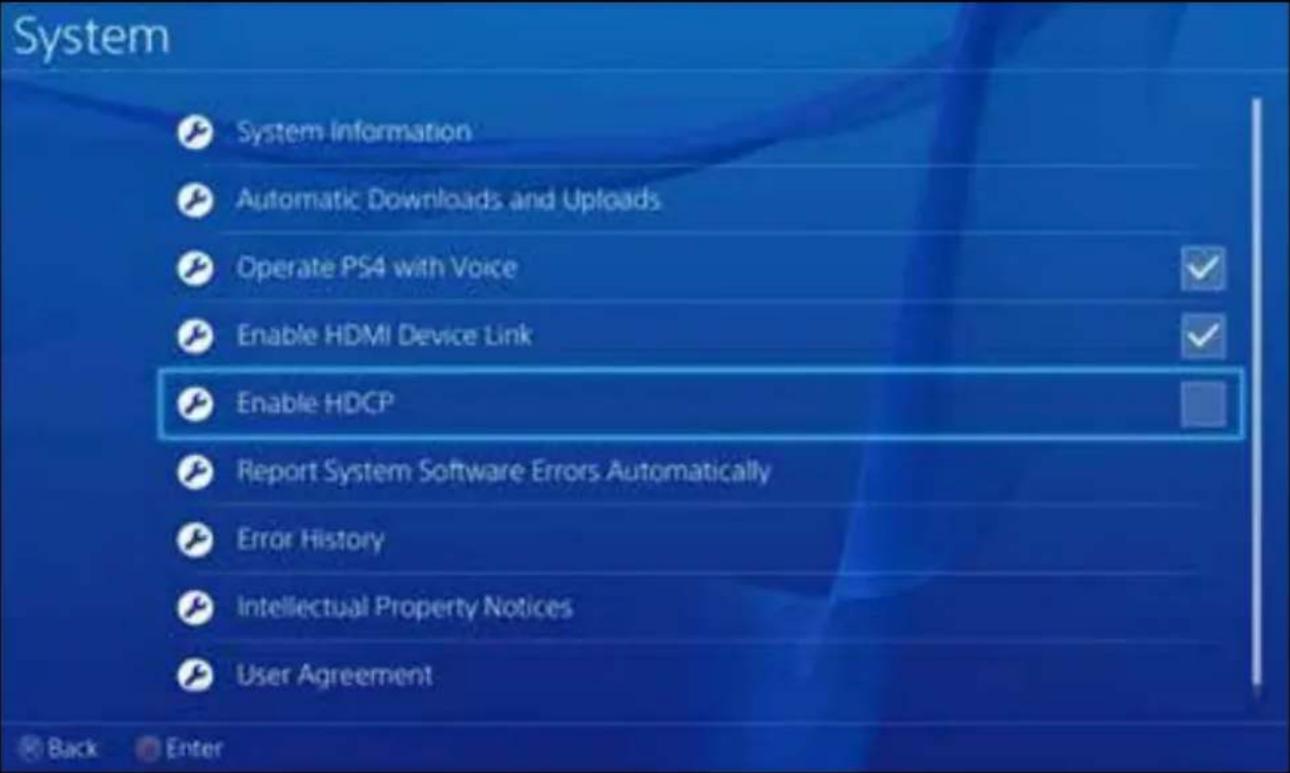

Märkus: Keela HDCP võimalus vaid salvestamise mänge, mitte põletatav Bluray filmi sisu.

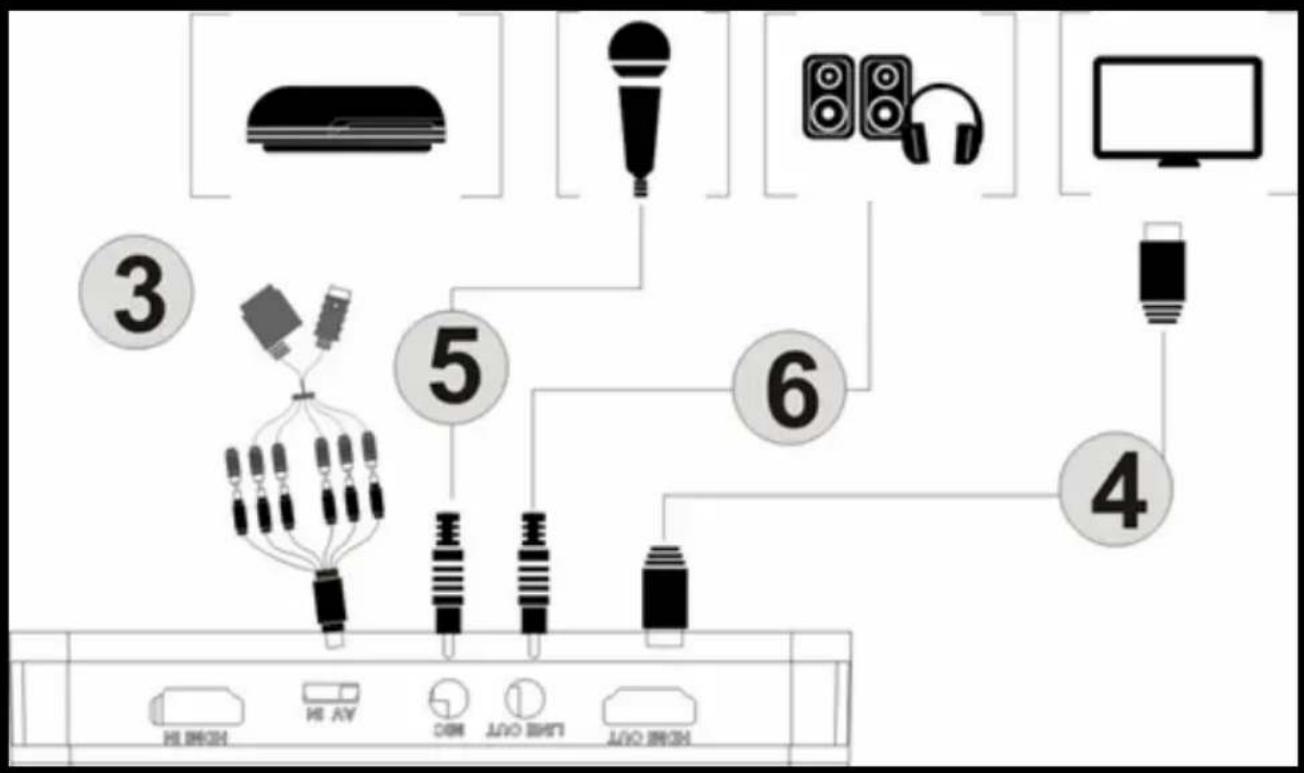

YPBPR komponent video ühendus (DVD-mängija, PS3 jne)

1. Samme 1 ja 2 sama HDMI ühendus
2. Kasutage kaasasolevat komponentvideo kaabel (punane, sinine, roheline) ja ühendada see video konsooli oma kaablid.
3. Sammu 4.5.6 sama HDMI ühendus

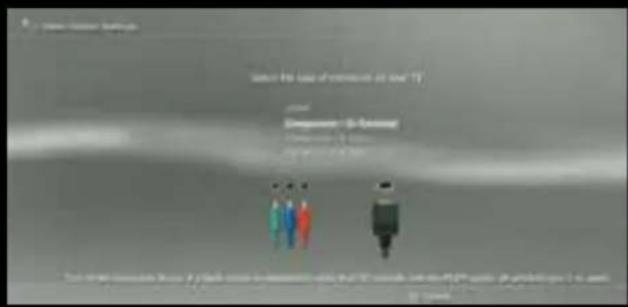

Märkus: ühendada PS3, siis tuleb ka teha järgmisi seadistusi: Mine videoväljund seadistusi --- valige "Component / D-Terminal"

ET

In ekraani resolutsioon, veendumaks, et "1080p" ei ole sisse lülitatud, vastasel mõne mängu (nt GT5) ei saa salvestada.

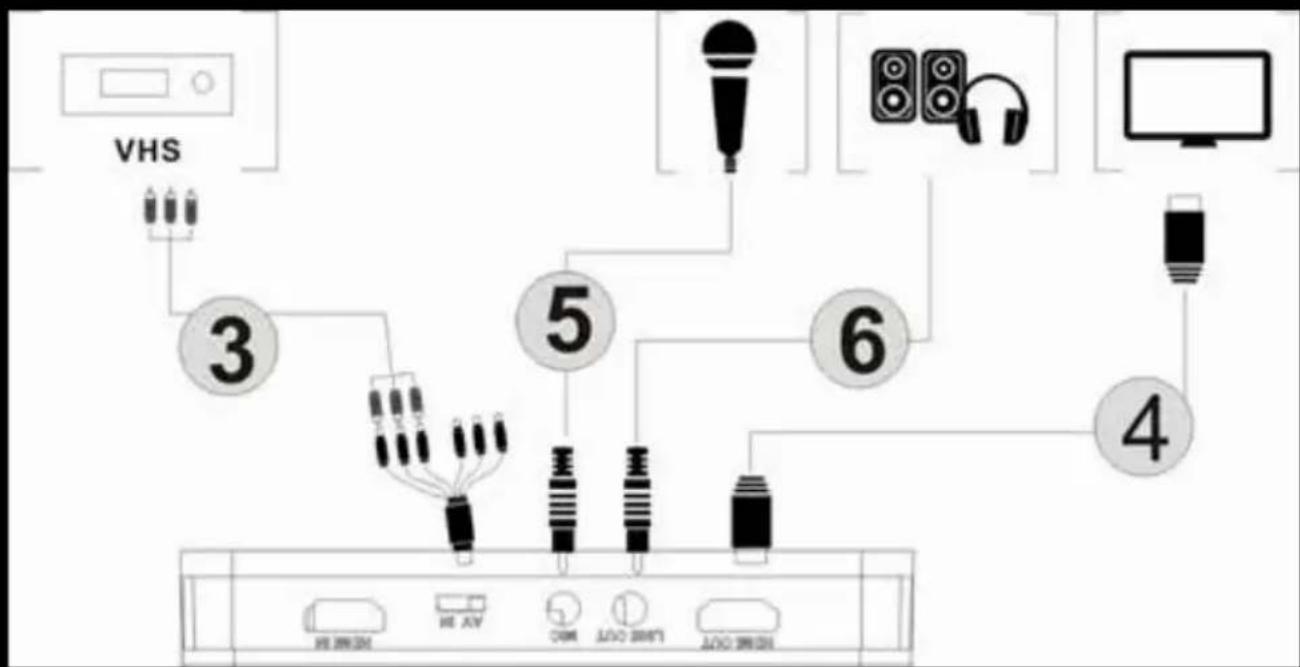

Composite video ühendus (nagu PS2, VHS, V8, Hi8, jne)

1. samme 1 ja 2 sama HDMI ühendus

2. Ühendage komposiit video adapter (kollane video kaabel ja punane ja valge audiokaabel) ja ühendada see video konsool koos vastavate kaablid.

3. sammu 4.5.6 sama HDMI ühendus

KÄITAMISE PROTSESSIS

Kui köik ühendatud. Näete sinine vöimu põleb pidevalt ja roheline videoväljund põleb pidevalt. See tähendab, et seade on valmis salvestada.

Salvestada video on väga lihtne --- vajuta salvestamise nuppu, siis näed salvestamise indikaator näeb pidevalt punane, see tähendab, et ta on protsessi salvestamise.

Salvestamise lõpetamiseks vajutage uuesti nuppu, näete vilgub mõne sekundi ja siis välja lülitada, siis tähendab see salvestus on lõpetatud, nüüd saab eraldada USB pulk või SD-kaart.

Märkus: Ärge eemaldage USB-mälu või SD kaardile, kui see tähis vilgub. Salvestamine peatub automaatselt, kui USB flash või SD-kaart ei ole vaba ruumi.

Pärast salvestamise löpetamist ühendada USB flash või SD-kaardi arvutiga näed salvestatud faile: 1080p salvestus, fail on Encode_1080P_1, 720 või 480p salvestus, faili saab Encode_1.

Iga salvestus / stop operatsioon loob erinevad salvestamise faili: Encode_1080P_1, Encode_1080P_2, Encode_1080P_3 ... ja nii edasi.

Maksimaalne suurus faili kohta on umbes 1.95GB (umbes 15 minutit 1080p video) video salvestamise ajal rohkem kui 1.95GB (15 minutit), failid jaotada 1 faili, näiteks: kui salvestate ühte 45-minutilist 1080 video kasutades käsku salvestus, näed 3 faili: Encode_1080P_1, Encode_1080P_1_1, Encode_1080P_1_2 ... jne Alati eemaldage USB-mälu või SD-kaardi turvaliselt arvutist, muidu võite kaotada salvestatud informatsiooni.

PÜSIVARA VÄRSKENDUS JA MUID FUNKTSIOONE

1. Firmware upgrade: Mõnikord tuleb uuendada selle seadme püsivara mingil põhjusel. Lae alla uusim püsivara on saadaval veebis. Kopeeri püsivara fail USB kettale või SD kaardile, lülitage seade (pistik, lahutage) Ühendage USB-mälu või SD-kaardi seadmesse, lülitage toide, indikaator vilgub 7-8 sekundit ja kui muutus roheliseks, tähendab, et uuendus on lõpule viidud.
2. Pärast pikka aega kasutades, näed number salvestist liiga suur, näiteks Encode_1080P_234, kuid soovite alustada Encode_1080P_0, et ennistada hoia salvestamisnupu (enne seadme sisselülitamist), siis ühendage toitepistik selleks lülitage seade, pärast 3 sekundit, toimiku number algab 0.
3. Muutke kuupäev: kuupäev salvestatud fail ei pruugi ilmneda samaaegselt kohaliku aja järgi. Selleks, et muuta seadme aega, on vaja luua TXT faili nimi "rtc_setup" Sisestage kohalik kellaaeg ja kuupäev järgmise vormi (näiteks 2015 31. juuli 11:00):

2015

/: 7

ET

/: 31

/: Üksteist

/: 00

/:00

/:0

Juhul kui see on täpselt sama formaati (esimene rida on aastate teisel real on kuu jne lõpetamist koos /: 0, iga rida boot “/”), ja salvestage see.

Seejärel kopeeri rtc_setup fail SD-kaardi või USB pulk, ühendage see seadme ja seejärel uuesti sisse, siis aeg saab reguleerida.

Video redigeerimine

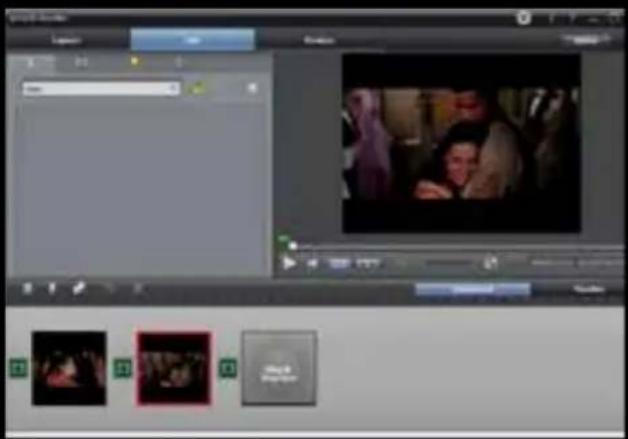

See seade sisaldab videotötlustarkvarast ArcSoft ShowBiz 3.5, saate muuta videos salvestatud koos sellega.

Sisestage lisatud installeerimise CD, joosta autorun.exe ja installeerida.

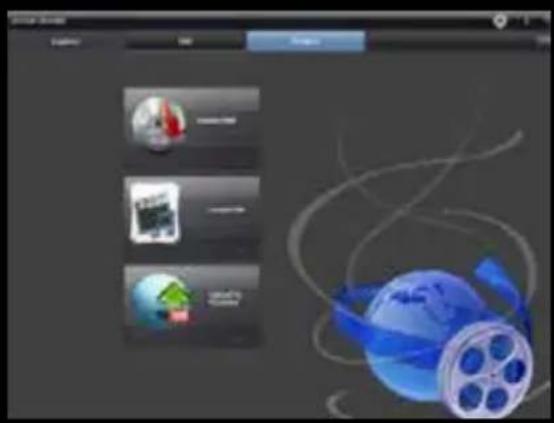

Kui installitud tarkvara käitamiseks ja näed keskkonda tarkvara.

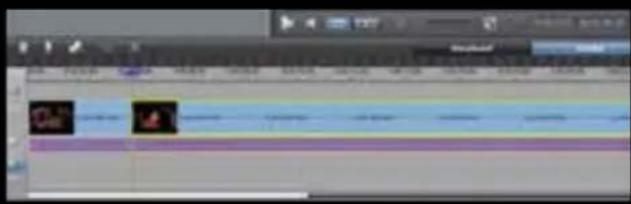

1. Võite ühendada kaks või enam video ühes, sa lihtsalt pead tõmmata neid Showbiz.

1. Võid lõigata video või rohkem.
2. Click "Toota" pärast toimetamine, saate luua DVD või laadida video YouTube'i.
3. Palun kliki "Loo File" luua mitu faili erinevate seadmete, nagu Aplle, PSP, nutitelefoni, jne:

Esimene asi, mida teha on käsitsi paigaldada hõivedraiveri meie PC seda tunnustama.

Selleks me minna Windows Device Manager ja ühendada video salvestamine seadme meie arvuti USB-kaabli.

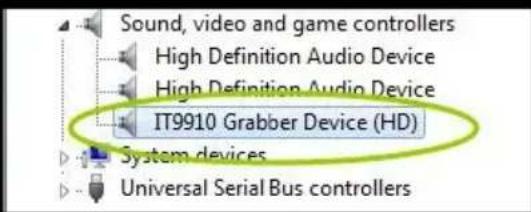

Me näeme, et teistes seadmetes IT9910 Grabber seade (HD) ilmub tundmatu seade.

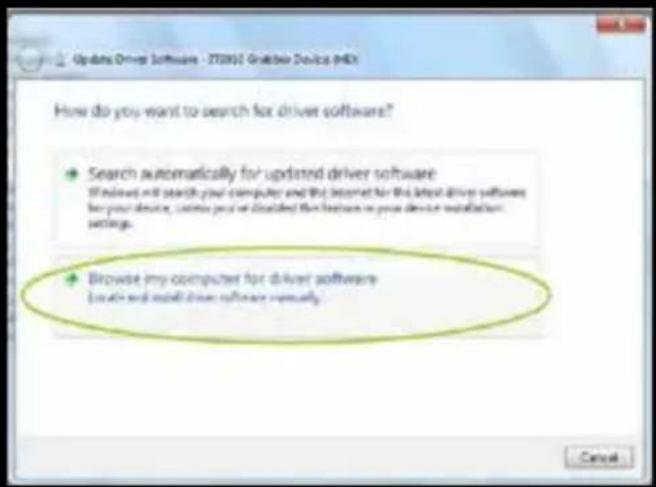

Vajuta Otsi juht tarkvara arvutisse.

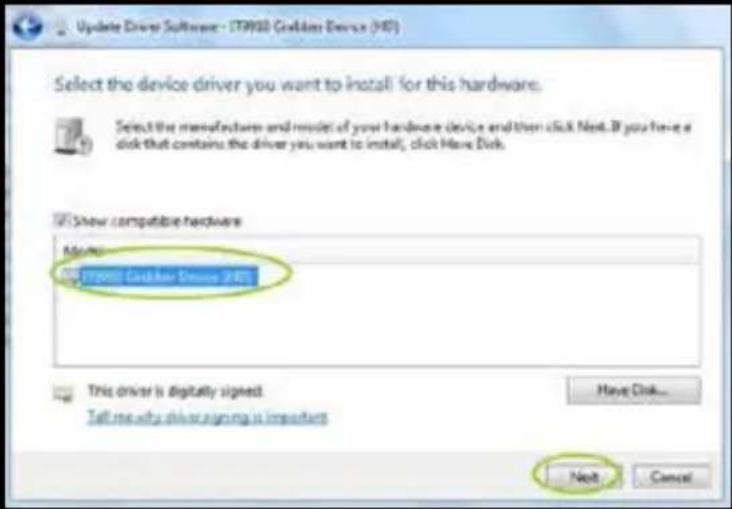

Me klöpsake nuppu Sirvi ning otsida teed meie draiverit cd.

Märkus: valige 32 või 64bit kausta põhineb meie protsessor ja operatsioonisüsteemi.

Klöpsake nuppu Next.

Lõpuks juht on edukalt paigaldatud.

See peaks ilmuma seadme administraator õigesti paigaldatud

See video salvestamine töötab OBS, mis on tasuta ja avatud lähtekoodiga tarkvara, millega saab salvestada videot ja otseülekandeid.

Lae OBS Studio alates https://obsproject.com/ ja jätkake paigaldamist.

Kui installitud, käivitage rakendus.

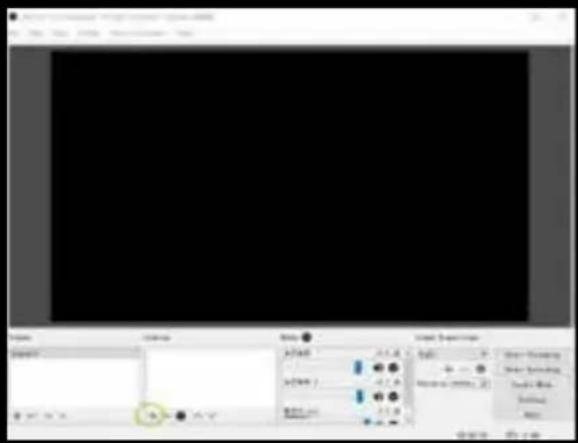

Siis klõpsa + allikad aknas.

ET

Image Color Size A: 100% B: 100% C: 100% D: 100% E: 100% F: 100% G: 100% H: 100% I: 100% J: 100% K: 100% L: 100% M: 100% N: 100% O: 100% P: 100% Q: 100% R: 100% S: 100% T: 100% U: 100% V: 100% W: 100% X: 100% Y: 100% Z: 100% A: 5.4 B: 5.4 C: 5.4 D: 5.4 E: 5.4 F: 5.4 G: 5.4 H: 5.4 I: 5.4 J: 5.4 K: 5.4 L: 5.4 M: 5.4 N: 5.4 O: 5.4 P: 5.4 Q: 5.4 R: 5.4 S: 5.4 T: 5.4 U: 5.4 V: 5.4 W: 5.4 X: 5.4 Y: 5.4 Z: 5.4 A: 2.8 B: 2.8 C: 2.8 D: 2.8 E: 2.8 F: 2.8 G: 2.8 H: 2.8 I: 2.8 J: 2.8 K: 2.8 L: 2.8 M: 2.8 N: 2.8 O: 2.8 P: 2.8 Q: 2.8 R: 2.8 S: 2.8 T: 2.8 U: 2.8 V: 2.8 W: 2.8 X: 2.8 Y: 2.8 Z: 2.8 A: 3.6 B: 3.6 C: 3.6 D: 3.6 E: 3.6 F: 3.6 G: 3.6 H: 3.6 I: 3.6 J: 3.6 K: 3.6 L: 3.6 M: 3.6 N: 3.6 O: 3.6 P: 3.6 Q: 3.6 R: 3.6 S: 3.6 T: 3.6 U: 3.6 V: 3.6 W: 3.6 X: 3.6 Y: 3.6 Z: 3.6

Make Caption Apply Caption Make Caption Apply Caption Make Caption

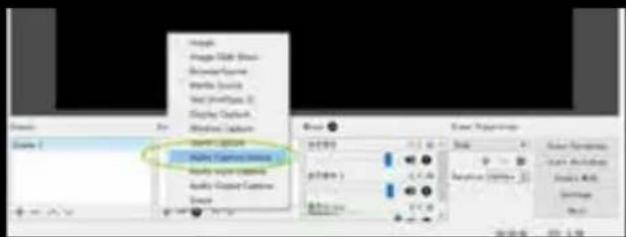

Vajuta Video Capture seade.

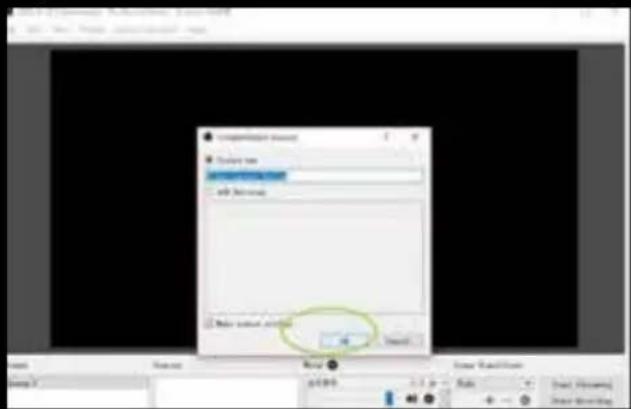

Vajuta OK

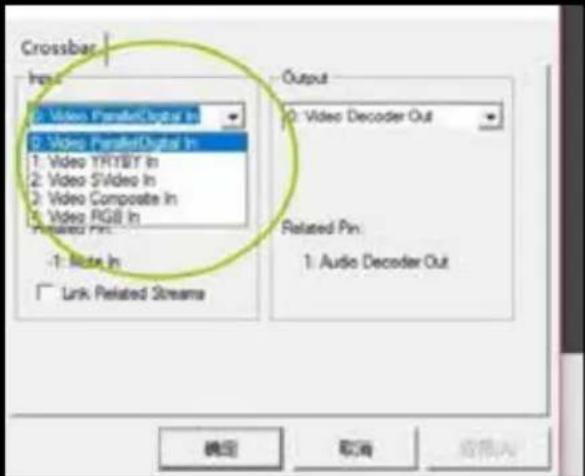

Kui video ühendus ei ole HDMI, siis tuleb köigepealt klöpsata seadistamine fikseeritud baar nuppu.

Configure Video Configure Crossbar □ Deactivate when not showing

Vali vastava kande sisend:

0: ParallelDigital In video HDMI seadmeid.
1: YRYBY In Video Component Video Seadmed
3: Video komposiit seadmetele Composite Video

Crossbar Input: 2: Video ParallelCopper In 3: Video ParallelDigital In 1: Video YRTBY In 2: Video SVideo In 3: Video Composite In 4: Video RGB In Related Pin: -1: Rate In Link Related Streams Output 3: Video Decoder Out Related Pin: 1: Audio Decoder Out 确定 取消 应用(A)

Sa pead taastada OBS Studio pärast teha üks nendest muudatustest.

Kui see on tehtud meil pilt meie ekraanil.

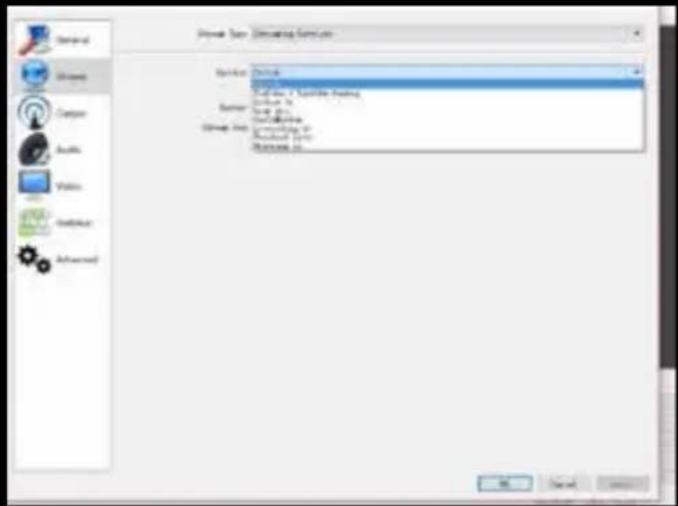

Me kliki Emission ja valige teenus, millega me tahame edastada ja me sisestada võti taasedastamise.

Märkus: Sa pead registreerima et erinevad teenused kättesaadavad, Kanali loomiseks ja saada taasedastamise võti.

Kui sisestatud, vajuta nuppu OK.

ET

Start End Start/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Stop Cancel OK

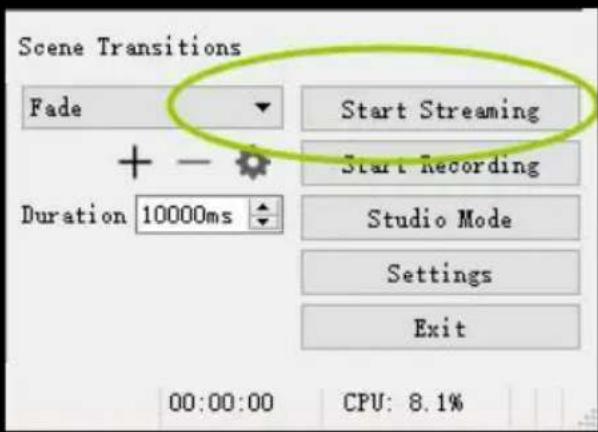

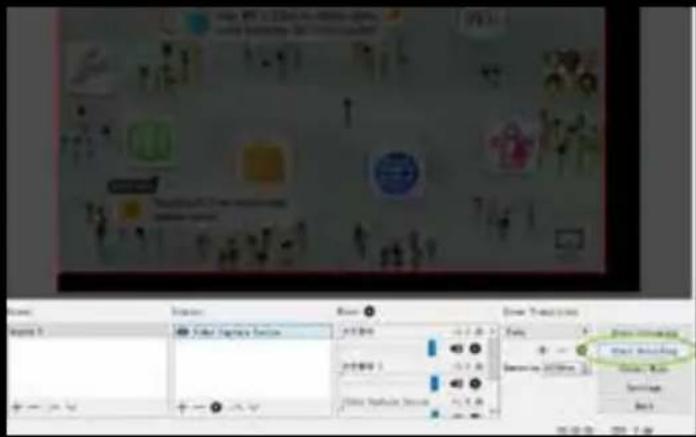

Lõpuks vajuta nuppu Start edastamine hakata väljastama ja sama nuppu, et lõpetada see.

Lisateavet vt OBS Quick Guide kantud installi CD.

TEHNILINE ABI

Palun külastage meie kodulehte www.keepoutgaming.com rohkem teavet paigaldamist ja seadistamist selle toote või kirjutada e-posti aadressil: [e-mail]
