SX300 - Videogravador KeepOut - Manual de utilização gratuito

Tipo de produto	Caixa de aquisição de vídeo HD
Marca	KeepOut
Modelo	SX300
Dimensões	140 x 70 x 23 mm
Peso	115 g
Alimentação	USB DC 5V / 2A
Resolução máxima de gravação	1920 x 1080 (60p)
Entradas de vídeo	HDMI, Componente (YPrPb), Composto
Saída de vídeo	HDMI (passagem)
Entradas de áudio	HDMI, RCA L/R, Microfone 3,5 mm
Saída de áudio	HDMI, Estéreo 3,5 mm
Armazenamento	Pen drive (até 2 TB), cartão SD (até 64 GB)
Formato de gravação	MP4 (vídeo H.264, áudio AAC estéreo)
Software incluído	ArcSoft ShowBiz (edição), driver para streaming OBS
Compatibilidade com consoles	Wii U, Xbox 360, Xbox One, PS3, PS4 (HDCP desativado para PS4)
Conformidade	EMC 2014/30/EU, LVD 2014/35/EU, RoHS 2011/65/EU
Manutenção	Limpar com um pano macio e seco
Segurança	Não abrir, evitar umidade e líquidos
Peças de reposição	Nenhuma peça removível pelo usuário
Reparabilidade	Contatar o suporte técnico KeepOut
Origem	Fabricado na China

Perguntas frequentes - SX300 KeepOut

Como conectar o SX300 a um console via HDMI?

Conecte a alimentação USB, insira um pen drive ou cartão SD, conecte um cabo HDMI entre o console e a entrada HDMI IN do SX300, e outro cabo HDMI entre a saída HDMI OUT e a televisão.

Por que a gravação não funciona com meu PS4?

O PS4 protege o conteúdo com HDCP. Vá em Configurações > Sistema e desative a opção Ativar HDCP. Este procedimento é necessário para gravar jogos, mas não para Blu-rays.

Qual o tamanho máximo dos arquivos gravados?

Cada arquivo não ultrapassa 2 GB (cerca de 15 minutos em 1080p). Acima disso, os arquivos são automaticamente segmentados com sufixos _1, _2, etc.

Posso gravar diretamente sem PC?

Sim, o SX300 funciona em modo autônomo. Conecte um pen drive ou cartão SD, pressione o botão de gravação: o indicador LED fica vermelho fixo durante a gravação. Pressione novamente para parar.

Como atualizar o firmware do SX300?

Baixe o firmware mais recente no site da KeepOut. Copie o arquivo para um pen drive ou cartão SD, desligue o aparelho, insira a mídia e ligue novamente. O LED pisca por 7-8 segundos e fica verde: a atualização está concluída.

O SX300 funciona com OBS para streaming?

Sim, instale o driver fornecido no CD e, no OBS, adicione uma fonte Dispositivo de captura de vídeo e selecione IT9910 Capture Filter Device (HD). Para uma entrada não HDMI, ajuste o crossbar (ex: Entrada 1 para componente).

Quais tipos de cartões de memória são compatíveis?

O SX300 aceita pen drives (até 2 TB) e cartões SD (até 64 GB). O formato exFAT não é compatível; use FAT32 ou NTFS.

Como ajustar a data e hora no SX300?

Crie um arquivo de texto chamado rtc_setup com o seguinte formato (exemplo para 31 de julho de 2015 às 11:00):
2015
/:7
/:31
/:11
/:00
/:00
/:0
Copie-o para um pen drive ou cartão SD, conecte-o ao aparelho e ligue-o. A hora será atualizada.

O que fazer se o LED piscar e a gravação parar?

A piscada significa que a gravação está finalizando. Não remova o pen drive ou o cartão SD durante esse tempo. A gravação também para automaticamente se a mídia de armazenamento estiver cheia.

O SX300 pode gravar conteúdo HDCP (como Blu-rays)?

Não, o conteúdo protegido por HDCP não pode ser gravado. O SX300 exibirá uma imagem preta ou um erro. Desative o HDCP na sua fonte se possível (ex: PS4) ou use uma fonte não protegida.

MANUAL DE UTILIZADOR SX300 KeepOut

Obrigado por escolher Keep Out's HD Gaming captura de vídeo SX300.

DESCRIÇÃO DO PRODUTO

A solução portá 1 para gravação e compar lhamento

O novo HD captador de captura portá 1 SX300 é a solução de ni va para gravar seus melhores jogos em qualidade HD até 1080p. Projetado especi camente para gamers e youtubers, seu tamanho de bolso permite levá-lo em qualquer lugar, com suas entradas USB e SD você pode conectar um s ck USB ou cartão SD para capturar seus jogos sem PC e mais tarde você pode facilmente editar e enviá-los para a internet . O SX300 é compa vel com diferentes resoluções e inclui entrada HDMI e vídeo componente para diferentes consoles de vídeo. Sua conexão de microfone lhe dará a possibilidade de comentar seus jogos em tempo real e ao mesmo tempo ser gravado. Inclui so ware gratuito de edição de vídeo e so ware de streaming com o qual você pode editar ou compar lhar seus vídeos diretamente.

Descubra a melhor ferramenta para gravar seus jogos !!!

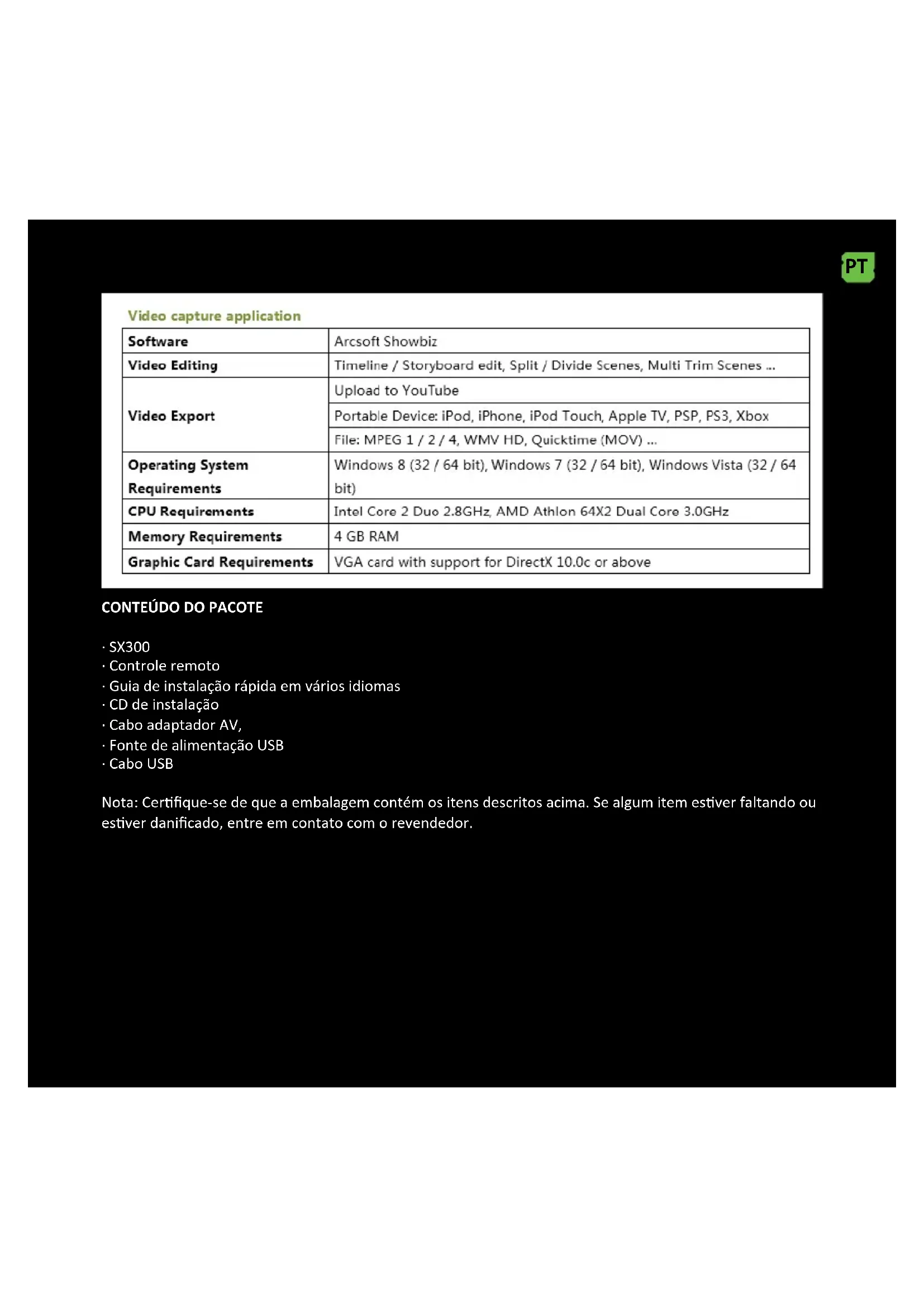

ESPECIFICAÇÕES TÉCNICAS

Connections

· SX300
- Controle remoto
- Guia de instalação rápida em vários idiomas
- CD de instalação
- Cabo adaptador AV,
- Fonte de alimentação USB
· Cabo USB

Nota: Certifique-se de que a embalagem contém os itens descritos acima. Se algum item estiver faltando ou estiver danificado, entre em contato com o revendedor.

PT

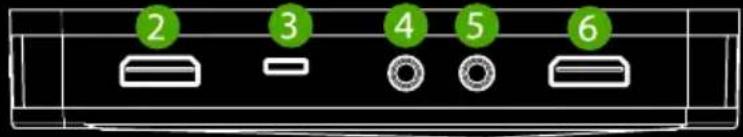

DESCRIÇÃO DAS PEÇAS

1 0

2 3 4 5 6

1. Entrada de alimentação PWR - 5VDC / 2A
2. HDMI IN - Entrada HDMI
3. AV IN - Entrada de componente, Ypbpr ou entrada de vídeo composto via cabo adaptador
4. MIC - Para ligar um microfone e gravar comentários de voz ao jogar o jogo.
5. LINEA OUT - Saída de áudio.
6. HDMI OUT - Saída HDMI
7. HOST USB - entrada USB para conectar o stick USB ao disco rígido
8. Entrada do cartão SD-SD

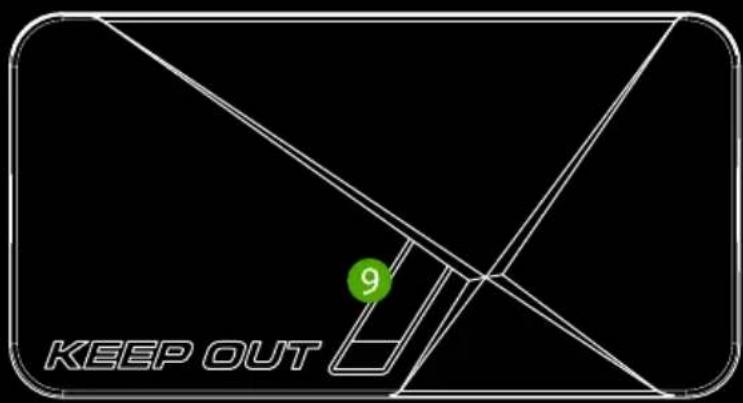

9. Botão Gravar - Pressione para gravar / parar a gravação
10. LED indicador de estado - O indicador mostra o estado de funcionamento

CONTROLE REMOTO

Botão REC / STOP - Iniciar e parar a gravação.

720P - Altera a resolução de gravação para 720P.

1080P - Altera a resolução de gravação para 1080P.

Esta captura de vídeo tem 3 modos de entrada: HDMI, componente, composto. E ele irá reconhecer automaticamente a fonte de entrada de vídeo, não há necessidade de alterar manualmente a fonte. Nunca ligue fontes 2 ou 3 ao mesmo tempo.

PT

CONEXÃO HDMI

1. Conecte o cabo USB fornecido entre o adaptador de alimentação ea entrada PRW do SX300 e conecte o adaptador de alimentação a uma tomada elétrica em casa.
2. Conecte um disco USB ou um cartão SD (Nota: Somente o primeiro conectado será reconhecido).
3. Conecte um cabo HDMI entre o vídeo do console (Ex: Xbox) eo conector HDMI IN do SX300.
4. Ligue um cabo HDMI entre a tomada HDMI OUT do SX300 ea entrada HDMI do televisor.
5. Conecte alguns alto-falantes ou fones de ouvido (não incluídos) à entrada "LINE OUT" do SX300, se isso for opcional, pois a saída HDMI reproduz o áudio.
6. Conecte o microfone para gravar seus comentários durante o jogo, se desejar. (Microfone não incluído) Opcional.

Nota: Algumas fontes de vídeo HDMI podem ter proteção HDCP, você não pode obter a passagem de vídeo através da captura e registro. Para PS4, a opção HDCP deve ser desligada. Certifique-se de que o firmware PS4 é mais recente do que a versão 1.7.

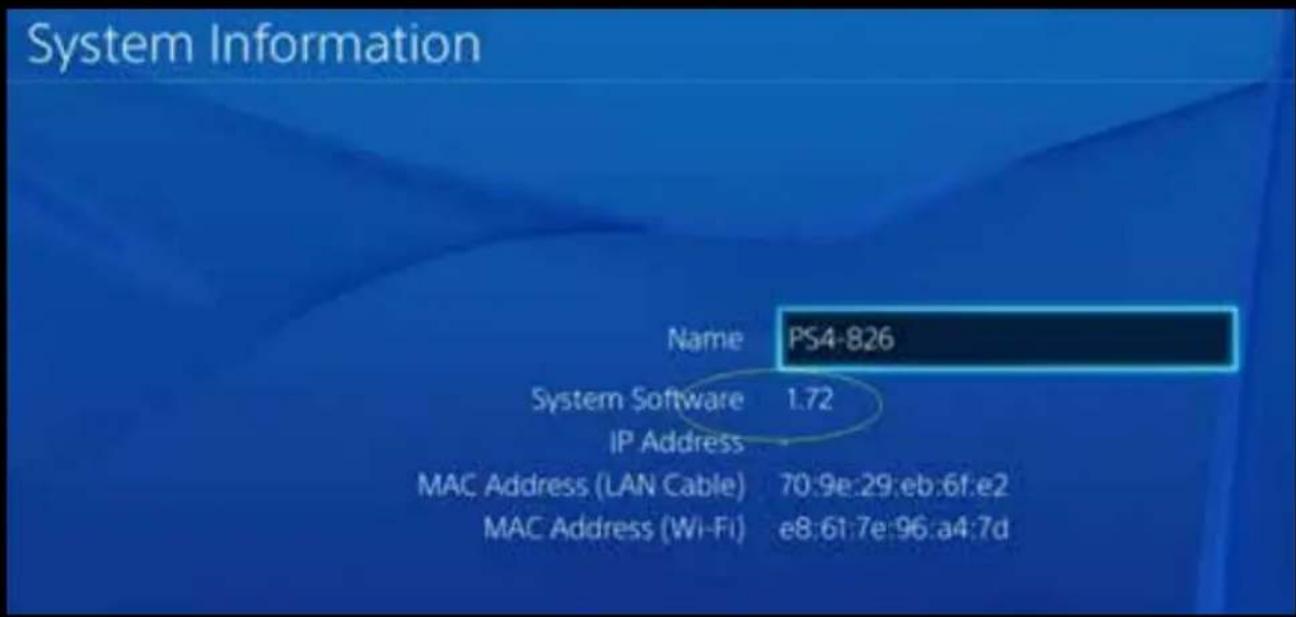

System Information Name PS4-826 System Software 1.72 IP Address MAC Address (LAN Cable) 70:9e:29:eb:6f:e2 MAC Address (Wi-Fi) e8:61:7e:96:a4:7d

Vá para Configurações --- Sistema. Desative a opção "Ativar HDCP"

PT

Nota: Desative a opção HDCP somente para jogos de gravação, não para a gravação de conteúdo de filme Bluray.

1. Os passos 1 e 2 são idênticos aos da ligação HDMI
2. Use o cabo de vídeo componente fornecido (vermelho, azul, verde) e conecte-o ao console de vídeo com seus cabos.
3. Passos 4.5.6 mesmo que a ligação HDMI

Nota: Para conectar a PS3, você também precisa fazer as seguintes configurações: Vá para as definições de configuração de saída de vídeo ---, selecione "Component / D-Terminal"

PT

Select the load of comments on user TV [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ]

Na configuração de resolução, verifique se a opção “1080P” não está marcada, caso contrário algum jogo (por exemplo, GT5) não pode ser gravado.

Conexão de vídeo composto (como PS2, VHS, V8, Hi8, etc.)

1. Os passos 1 e 2 são idênticos aos da ligação HDMI
2. Conecte o adaptador de vídeo composto (cabo de vídeo amarelo e cabo de áudio vermelho e branco) e conecte-o ao console de vídeo com seus respectivos cabos.
3. Passos 4.5.6 mesmo que a ligação HDMI

PROCESSO DE OPERAÇÃO

Uma vez todos conectados. Você verá o indicador de alimentação azul aceso e o indicador de saída de vídeo verde aceso. Isso significa que o dispositivo está pronto para gravar.

Para gravar o vídeo é muito simples --- pressione o botão de gravação, então você verá o indicador de gravação parece vermelho sólido, isso significa que ele está no processo de gravação.

Para parar a gravação, pressione o botão novamente, você verá o indicador piscar por alguns segundos e depois desligar, significa que a gravação foi finalizada, agora você pode extrair o seu cartão USB ou cartão SD.

Nota: Não remova a memória USB ou o cartão SD quando o indicador estiver piscando. A gravação será interrompida automaticamente se o flash USB ou o cartão SD não tiver espaço livre.

Depois de parar a gravação, ligue o flash USB ou cartão SD para o computador, você verá os arquivos gravados: para 1080p gravação, o arquivo será Encode_1080P_1, para 720 ou 480p de gravação, o arquivo será Encode_1.

Cada operação de gravação / parada criará um arquivo de gravação diferente: Encode_1080P_1, Encode_1080P_2, Encode_1080P_3 ... e assim por diante.

O tamanho máximo por ficheiro será de cerca de 1,95 GB (cerca de 15 minutos para o vídeo 1080p), ao gravar um vídeo com mais de 1,95 GB (15 minutos), os ficheiros serão distribuídos por um ficheiro, por exemplo: se gravar 45 minutos 1080p usando uma gravação de clique, você verá 3 arquivos: Encode_1080P_1, Encode_1080P_1_1, Encode_1080P_1_2 ... etc.

Sempre remova a memória USB ou o cartão SD com segurança do seu PC, caso contrário você pode perder as informações gravadas.

ACTUALIZAÇÃO DO FIRMWARE E OUTRAS CARACTERÍSTICAS

1. Atualização de firmware: Você pode precisar atualizar o firmware deste dispositivo por algum motivo. Faça o download do firmware mais recente disponível na web. Copie o arquivo de firmware para o disco USB ou cartão SD, desligue o dispositivo (conector de alimentação, desconecte), Conecte a memória USB ou cartão SD ao dispositivo, ligue a alimentação, o indicador piscará por 7 a 8 segundos e Quando você mudar em verde, significa que a atualização está concluída.
2. Depois de um longo tempo de uso, você verá o número de arquivos de gravação tornar-se muito grande, por exemplo Encode_1080P_234, mas você quer começar a partir Encode_1080P_0, para redefini-lo mantenha pressionado o botão de gravação (antes de ligar o dispositivo), então Conecte o conector de alimentação para ligar o dispositivo, após 3 segundos, o número do arquivo começará a partir de 0.
3. Altere a data: A data do arquivo gravado pode não ocorrer simultaneamente com a hora local. Para alterar

PT

a hora do dispositivo, é necessário criar um nome de arquivo TXT “rtc_setup” digite sua hora e data local com o seguinte formato (por exemplo, 2015 31 de julho 11:00):

2015

7

/: 31

Onze

00

00

0:0

No caso é exatamente o mesmo formato (a primeira linha são os anos, a segunda linha são os meses, etc., complete com /: 0, cada linha com boot “/”) e salve-a.

Em seguida, copie o arquivo rtc_setup para um cartão SD ou pen USB, ligue-o ao dispositivo e ligue-o, então o tempo será ajustado.

EDIÇÃO DE VÍDEO

Este dispositivo incorpora software de edição de vídeo ArcSoft ShowBiz 3.5, você pode editar os vídeos gravados com ele.

Insira o CD de instalação incluído, execute autorun.exe e instale o software.

Uma vez instalado execute o software e você pode ver o ambiente do software.

1. Você pode combinar dois ou mais vídeos em um, basta arrastá-los para o Showbiz.

1. Você pode cortar um vídeo ou mais.

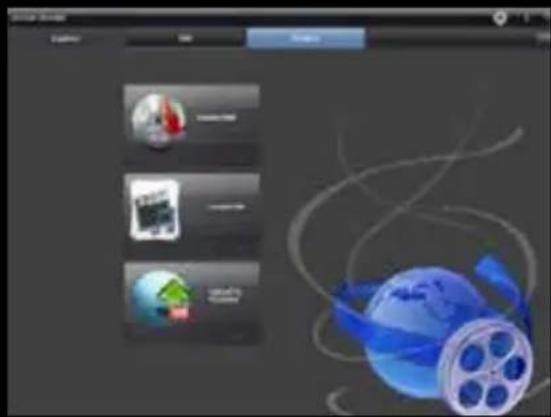

2. Clique em "Produzir" após a edição, você pode criar um DVD ou fazer upload de um vídeo para o YouTube.
3. Por favor, clique em "Criar Arquivo" para criar vários arquivos para diferentes dispositivos, como Aplle, PSP, smartphone, etc:

Instalação Driver PC para fazer Streaming

A primeira coisa a fazer é instalar manualmente o driver de captura para o nosso PC para reconhecê-lo. Para fazer isso vamos para o gerenciador de dispositivos do Windows e conectar o dispositivo de captura de vídeo para o nosso PC, usando o cabo USB fornecido. Veremos que em outros dispositivos IT9910 Grabber Device (HD) aparece como dispositivo desconhecido.

Clique com o botão direito do mouse no IT 9910 Grabber Device (HD) e selecione Update Driver Software

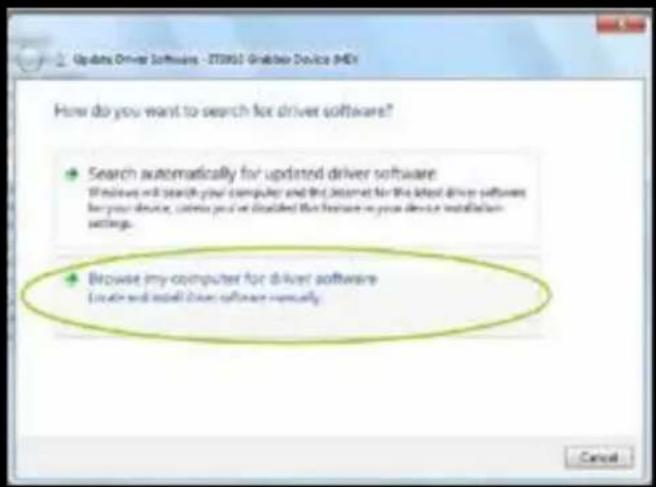

Clique em Procurar software de driver no seu computador.

Clique no botão Procurar e procure o caminho do nosso driver no CD de instalação.

Nota: Seleccione a pasta de 32 ou 64 bits com base em nosso processador e sistema operacional.

Clique no botão Avançar.

Finalmente, o driver foi instalado com sucesso.

Ele deve aparecer no administrador do dispositivo instalado corretamente

OBS Studio para fazer Streaming

Esta captura de vídeo funciona com o OBS, que é software livre e de código aberto com o qual você pode gravar seus vídeos e transmitir ao vivo.

Baixe OBS Studio de https://obsproject.com/ e prossiga para a instalação.

Uma vez instalado, execute o aplicativo.

Em seguida, clique na janela + Fontes.

PT

Clique em Dispositivo de captura de vídeo.

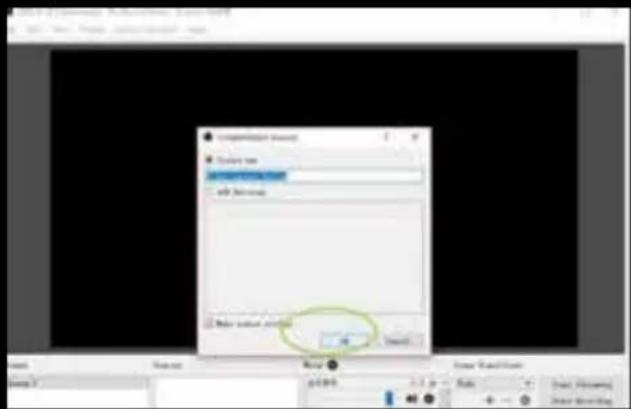

Clique em OK.

Selecione em IT9910 Capture Filter Device (HD) e clique em OK se a fonte de vídeo for HDMI.

Se a conexão de vídeo não for para HDMI, você deve primeiro clicar no botão Configurar barra fixa.

Configure Video Configure Crossbar □ Deactivate when not showing

Escolha a entrada correspondente em Entrada:

0: ParallelDigital Em vídeo para dispositivos HDMI.
1: YRYBY em vídeo para dispositivos de vídeo componente
3: Vídeo composto para dispositivos com vídeo composto

Crossbar Input: 2: Video Parallel Digital In 3: Video Parallel Digital In 1: Video YR18Y In 2: Video SVideo In 3: Video Composite In 4: Video RGB In Related Pin: 1: Audio In Link Related Streams Output 0: Video Decoder Out Related Pin: 1: Audio Decoder Out 确定 取消 应用(A)

Finalmente, clique em OK.

Você precisa restaurar o OBS Studio depois de fazer uma dessas alterações.

Uma vez feito isso, teremos uma imagem em nossa tela.

Para transmitir, clique no botão Configurações

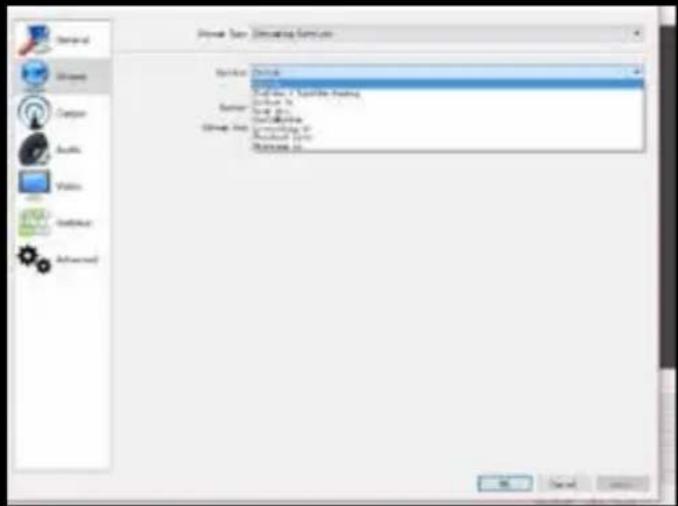

Clicamos em Emissão e selecionamos o serviço pelo qual queremos transmitir, e entramos na chave de retransmissão.

Nota: Você deve se registrar para os vários serviços disponíveis, criar um canal e obter a chave de retransmissão.

Uma vez inserido, clique no botão OK.

PT

Start End Start/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Start/End End/End Stop Cancel OK

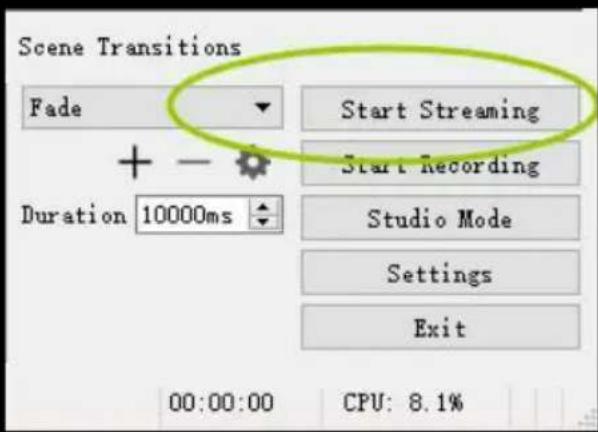

Finalmente pressionamos o botão Iniciar Transmissão para começar a emitir eo mesmo botão para pará-lo.

Para obter mais informações, consulte o Guia Rápido OBS incluído no CD de instalação.

SUPORTE TÉCNICO

Por favor, visite nosso site www.keepoutgaming.com para obter mais informações sobre a instalação e configuração deste produto ou escreva um e-mail para o seguinte endereço: [e-mail]
