NÁVOD K OBSLUZE MBS 900 D Meister Craft

CZ - Pásová bruska 24

Návod k obsluze a bezpečnostní pokyny

VAROVÁNÍ! Za účelem snížení rizika zranění si důkladně přečtěte návod na obsluhu před prvním uvedením do provozu. Návod na obsluhu uložte ke stroji! Při předání přístroje jiným uživatelům se musí předat i tento návod na obsluhu.

Obsah

	Strana		Strana
1 – Rozsah dodávky	24	7 – Montáž a nastavení	29
2 – Technické informace	24	8 – Provoz	30
3 – Součásti	25	9 – Způsob práce	31
4 – Použití k danému účelu 25		10 – Údržba a ochrana
5 – Všeobecné bezpečnostní pokyny	26	životního prostředí	31
		11 – Pokyny pro servis	32
6 – Speciální bezpečnostní pokyny pro zařízení	29

1 - Rozsah dodávky

• Pásová bruska
• Sáček na zachytávání prachu se zipem
  • 1 tkaninový brusný pás
  • Návod k obsluze
  • Záruční list

2 - Technické informace

Technické údaje

Napájení 230 V~/50 Hz

Jmenovitý příkon 900 W

Rychlost pásu v _0 = 380 m/min

Brusný pás 76 x 533 mm

Sítový kabel 200 cm

Hmotnost 3,5 kg

Technické změny vyhrazeny.

Emise hluku/vibrace

Emise hluku

- Rukojeť (3a) 2,555 m/s	2
- Přídavná rukojeť (3b)	2,689 m/s ^2
Nejistota měření	K: 1,5 m/s ^2

Informace o hluku/vibracích

Naměřené hodnoty stanovené podle EN 60745-1:2009, EN 60745-2-4:2009.

• Uvedená emisní hodnota vibrací byla naměřena podle normovaného zkušebního postupu a může být používána kporovnávání jednoho elektrického nástroje sjiným;
• Uvedená emisní hodnota vibrací může být používána i kpočátečnímu posouzení vystavení účinku vibrací.
• Emisní hodnota vibrací se může během skutečného používání elektrického nářadí lišit od uvedené

hodnoty vzávislosti na druhu a způsobu, jakým je elektrické nářadí používáno;

- Je nutné vzít vúvahu všechny části provozního cyklu, například dobu, během které je elektrické nářadí vypnuté, a také dobu, během které je sice zapnuté, ale běží bez zatížení.

Kzabránění riziku vibrací,

- noste při používání rukavice;

- omezte pracovní dobu a zkraťte skutečnou provozní dobu.

Musejí se stanovit bezpečnostní opatření na ochranu obsluhujícího personálu. K tomu se provede posouzení omezení při zohlednění skutečných podmínek používání. (Přitom je potřebné zohlednit všechny části provozního cyklu, tzn. i doby, během nichž je elektrické nářadí vypnuté, a doby, během nichž je sice zapnuté, avšak v chodu bez zatížení.)

POZOR! Určitému obtěžování hlukem se u tohoto nástroje nelze vyhnout. Práce s vysokou intenzitou hluku proto přeložte na povolené a vyhrazené denní doby. Dodržujte příp. doby odpočinku a trvání práce omezte na nejnutnější.

POZOR! Působení hluku může vést k poškození sluchu. Proto pracujte pouze s vhodnou ochranou sluchu. Osoby nacházející se v blízkosti by rovněž měly nosit vhodnou ochranu sluchu.

3 - Součásti

1 Zapínač/vypínač
2 Aretační tlačítko pro nepřetržitý provoz
3a/3b Rukojeti
4 Stěnová zarážka
5 Nastavení pásu
6 Vedení brusného pásu
7 Zařízení na zachycování prachu
8 Upínací páka brusného pásu
9 Sítový kabel
10 Brusný pás
11 Brusná deska
12 Výfukový otvor prachu
13 Kryt hnacího řemenu
14 Šrouby krytu

4 – Použití k danému účelu

Tato pásová bruska pracuje výlučně v režimu broušení nasucho. S vhodnými brusnými pásy je vhodná k rovinnému broušení velkých rovných ploch ze dřeva, kovu a plastických hmot při domácím použití. Všechny ostatní způsoby použití a trvalé používání je výslovně vyloučeno.

Tento přístroj není určený k používání osobami (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi či s nedostatkem zkušeností a/nebo poznatků, kromě případů, pokud jsou pod dozorem osoby zodpovědné za jejich bezpečnost, nebo pokud obdrží pokyny týkající se používání přístroje. Děti musejí být pod dozorem, aby se zajistilo, že si s přístrojem nebudou hrát.

Tento nástroj je určen jen k domácímu použití.

Použití v rozporu s účelem

Veškerá použití přístroje, která nejsou uvedena v kapitole „Použití v souladu s

účelem“, jsou považována za použití v rozporu s účelem.

Použití, pro které není elektrický nástroj určen, může mít za následek ohrožení a úrazy. Nepoužívejte žádné příslušenství, které není zvlášť určeno pro tento elektrický nástroj.

Samotná skutečnost, že je možné příslušenství upevnit k vašemu elektrickému přístroji, nezaručuje bezpečné použití.

Dovolené otáčky vložného nástroje musejí být minimálně tak vysoké, jak vysoké jsou maximální otáčky uvedené na elektrickém nástroji. Příslušenství, které se otáčí rychleji než je dovoleno, může prasknout a rozlétnout se všemi směry.

Hrozí nebezpečí úrazu.

Za všechny takto vzniklé hmotné škody a úrazy osob, vzniklé následkem nesprávného používání, ručí uživatel přístroje. Při použití jiných nebo neoriginálních součástí na stroji pozbývá záruka výrobce platnost.

Zbytková rizika:

Návod k obsluze k tomuto elektrickému nástroji obsahuje podrobné pokyny k bezpečné práci s elektrickými nástroji. Každý elektrický nástroj ale zahrnuje určitá zbytková rizika, která nelze zcela vyloučit ani použitím provedených bezpečnostních a ochranných zařízení. Z tohoto důvodu vždy obsluhujte elektrické nástroje s potřebnou opatrností.

Zbytková rizika mohou být například:

- Dotyk rotujících dílů nebo vložných nástrojů.

• úraz způsobený odlétnutím obrobku nebo součástí obrobku.
• nebezpečí požáru při nedostatečném odvětrání motoru.
• poškození sluchu při práci bez ochrany sluchu.

Bezpečná práce závisí také na znalostech obsluhujícího personálu v oblasti manipulace s příslušným elektrickým nástrojem! Příslušné znalosti stroje a opatrná manipulace při práci pomáhají minimalizovat zbytková rizika.

VAROVÁNÍ! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Elektromagnetické pole může za určitých okolností aktivně nebo pasivně ovlivnit medicínské implantáty. Aby se snížilo nebezpečí vážných nebo smrtelných zranění, doporučujeme osobám s medicínskými implantáty, aby před zacházením s elektrickým nástrojem konzultovali lékaře nebo výrobce medicínských implantátů.

5 – Všeobecné bezpečnostní pokyny pro zacházením s elektrickým nářadím

VAROVÁNÍ! Přečtěte si všechny bezpečnostní pokyny a instrukce. Opomenutí při dodržování bezpečnostních pokynů a instrukcí může zapříčinit zásah elektrickým proudem, požár a/nebo těžká zranění.

Uschovejte veškeré podklady, v nichž jsou uvedeny bezpečnostní pokyny a instrukce, pro použití v budoucnu.

Výraz „elektrický nástroj“, uvedený v bezpečnostních pokynech, platí pro

elektrické nástroje, které jsou napájené ze sítě (se síťovým kabelem), a elektrické nástroje napájené z akumulátorů (bez síťového kabelu).

1 Pracoviště

a Udržujte své pracoviště v čistotě a uklizené. Nepořádek a neosvětlené pracoviště může vést k úrazům.
b Nepracujte se zařízením ve výbušném prostředí, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prachy. Elektrické nářadí vytváří jiskry, které mohou zapálit prach nebo páry.
c Během používání elektrického nářadí zamezte přístupu dětí a jiných osob. Při odvedení pozornosti můžete ztratit kontrolu nad zařízením.

2 Elektrická bezpečnost

a Připojovací zástrčka přístroje musí odpovídat zásuvce. Zástrčka se v žádném případě nesmí upravovat. Nepoužívejte společně s přístroji s ochranou uzemněním žádné adapté na zástrčky. Zástrčky, na kterých nebyly provedeny žádné změny a vhodné zásuvky snižují riziko úrazu elektrickým proudem.
b Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy, jako jakou trubky, topná tělesa, sporáky nebo chladničky. Když je Vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem.
c Nevystavujte přístroj dešti nebo vlhku. Vniknutí vody do elektrického spotřebiče zvyšuje riziko úrazu elektrickým proudem.
d Nepoužívejte kabel k jiným účelům než pro které byl určen, pro

přenášení přístroje, jeho zavěšování nebo pro vytahování zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od působení tepla, oleje, ostrých hran nebo pohybujících se částí přístroje. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem.

e Když pracujete s elektrickým nářadím venku, používejte jen prodlužovací kabely, které jsou schválené i pro používání ve venkovním prostředí. Používání kabelu vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem.

f Pokud nelze zabránit používání elektrického nářadí ve vlhkém prostředí, je třeba použít proudový chránič. Použití proudového chrániče zamezuje nebezpečí úrazu elektrickým proudem.

3 Bezpečnost osob

a Bud'te opatrní, dbejte na to, co děláte a k práci s elektrickým nářadím přistupujte rozumně. Zařízení nepoužívejte, když jste unavení a nebo jste pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání přístroje může vést k vážným poraněním.
b Noste osobní ochrannou výstroj a vždy ochranné brýle. Nošení osobní ochranné výstroje jako je protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přílba nebo chrániče sluchu, podle způsobu a použití elektrického nářadí, snižuje riziko poranění.
c Zabraňte neúmyslnému uvedení do provozu. Dříve než zastrčíte zástrčku do zásuvky se ujistěte, že je spínač v poloze „OFF“ (VYP).

Když máte při prénášení prístroje prst na spínači nebo když pripojujete zapnutý prístroj do sítě, může to způsobit úrazy.

d Dříve než přístroj zapnete, odstraňte nastavovací nástroje nebo klíče na šrouby. Nástroj nebo klíč, který se nachází v otáčející se části přístroje, může způsobit zranění.

e Nepřeceňujte se. Dbejte na bezpečné stání a udržujte neustále rovnováhu. Tím můžete přístroj v neočekávaných situacích lépe kontrolovat.

f Noste vhodný oděv. Nenose volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohybujících se částí. Pohybující se části by mohly volný oděv, šperky nebo dlouhé vlasy zachytit.

g Pokud je možné namontovat zařízení na odsávání a zachycování prachu, ubezpečte se, že jsou připojená a že se správně používají. Používání těchto zařízení snižuje ohrožení prachem.

4 Pečlivé zacházení a používání elektrického nářadí

a Přístroj nepřetěžujte. Používejte pro práci elektrické nářadí, které je pro ni určeno. Vhodným elektrickým nářadím pracujete lépe a bezpečněji v uvedeném rozsahu výkonu.

b Nepoužívejte žádné elektrické nářadí, jehož spínač je poškozený. Elektrické nářadí, které se již nedá zapnout nebo vypnout, je nebezpečné a musí se opravit.

c Před tím, než začněte provádět nastavení na přístroji, vyměňovat příslušenství nebo přístroj odložíte,

vytáhněte zástrčku ze zásuvky. Toto bezpečností opatření zabraňuje neúmyslnému spuštění přístroje.

d Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechávejte s přístrojem pracovat osoby, které s ním nejsou obeznámeny nebo které nečetly tento návod. Elektrické nářadí je nebezpečné, když ho používají nezkušené osoby.

e Přístroj pečlivě ošetřujte. Kontrolujte, jestli pohybující se části zařízení fungují bezchybně a neváznou, jestli části nejsou zlomené nebo natolik poškozené, že by byla ohrožena funkce přístroje. Poškozené části dejte před použitím přístroje opravit. Mnoho úrazů je způsobeno nesprávně udržovaným elektrickým nářadím.

f Udržujte řezací nástroje ostré a čisté. Pečlivě ošetřované řezací nástroje s ostrými řeznými hranami se méně zasekávají a dají se snáze vodit.

g Používejte elektrické nářadí, příslušenství, násady atd. podle tohoto návodu a tak, jak je to pro tento speciální typ přístroje předepsáno. Dbejte přitom na pracovní podmínky a na prováděnou činnost. Použití elektrických nástrojů pro jiné než určené účely může přivodit nebezpečné situace.

5 Servis

a Nářadí svěřte do opravy jen kvalifikovanému odbornému personálu a jen s originálními náhradními díly. Tím je zaručeno, že zůstane bezpečnost přístroje zachována.

b Když je přípojné vedení poškozené, musí ho výrobce nebo jeho servisní zástupce vyměnit, aby se předešlo ohrožení.

6 – Speciální bezpečnostní pokyny pro zařízení

• Používejte jen pro broušení nasucho.
• Nepoužívejte pro trvalý provoz.
• Před každým použitím zkontrolujte, jestli není stroj nebo brusný pás poškozený.
• Vdechování prachu z broušení škodí zdraví, např. u olovnatých nátěrů, některých druhů dřeva jako je dubové dřevo, prachu z kovů. Proto vždy pracujte s připojeným zařízením na zachycování prachu.
• Neobrábějte žádný materiál s obsahem azbestu.
• Brusné pásy nelámejte.
• Nikdy neobrábějte stejným brusným pásem dřevo a kov.
• Při broušení noste protiprachovou masku a ochranné brýle.
• Doporučuje se nošení ochrany sluchu.
• Zabezpečte obrobek proti sklouznutí, např. utahovákem.
• Upínejte zásadně jen brusné pásy uvedené velikosti.

POZOR! Před výměnou brusného pásu vytáhněte síťovou zástrčku!

- Stroj při práci pevně uchopte a ved'te oběma rukama.

• Dbejte na všeobecné bezpečnostní pokyny pro zacházení s elektrickým nářadím.
• Když je přípojné vedení poškozené, musí ho výrobce nebo jeho servisní zástupce vyměnit, aby se předešlo ohrožení.

Značka bezpečnosti

Symboly na krytu mají tento význam:

Nesmí se likvidovat vyhozením do domácího odpadu!

Důležité! Dodržujte Návod na používání!

Dobrovolná značka kvality „ověřená bezpečnost“

Značka CE (shoda s evropskými bezpečnostními normami)

Bezpečnostní označení pro Chorvatskostní

Kryt je vybaven dvojitou ochrannou izolací se značkou

7 - Montáž a nastavení

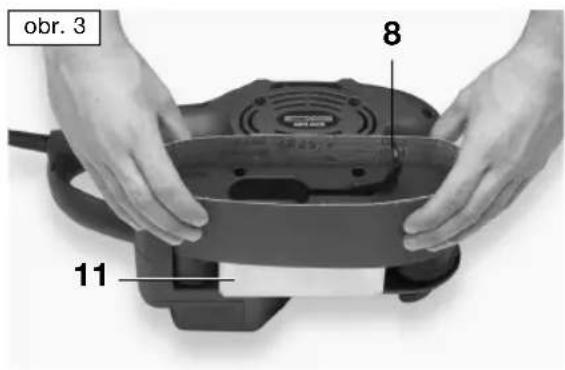

Výměna brusného pásu (Obr. 3)

POZOR! Vytáhněte zástrčku ze zásuvky!

Vytáhněte upínací páku brusného pásu (8) z vedení brusného pásu. Tím se brusný pás uvolní a může se sejmout z vodicích kladek a nahradit novým.

obr. 3 8 11

POZOR! Dbejte na to, aby brusný pás nebyl polámaný.

Při výměně brusného pásu dbejte na to, aby se směr šipky na vnitřní straně brusného pásu shodoval se šipkou na krytu zařízení. Brusný pás musí být zalícovaný s pravým okrajem brusné desky (11). Nastavte zpět upínací páku. Stiskněte nastavení pásu (5) pro seřízení pohybu pásu. Otáčením seřizovacího pásu vpravo/vlevo při běžícím stroji se nastaví přesný přímý pohyb pásu, rovnoběžný s pravým okrajem brusné desky (11). Pokud se seřízení neprovede, má to za následek poškození brusného pásu. Brusné pásy při nadměrném opotřebení vyměňte.

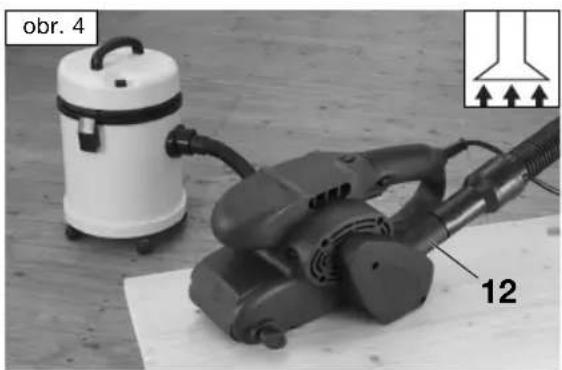

Zařízení na zachycování prachu

Elektrické nářadí má zařízení na zachycování popř. odsávání brusného prachu.

- Nasad'te plnicí otvor na sáčku na prach až na doraz na výfukový otvor (12) u krytu (Obr. 4). Sáček se uzavře na zip. Časté vyprazdňování zvyšuje odsávací výkon.

- Vhodný je k tomuto účelu i vysavač pro domácnost. Případně je třeba si obstarat pro přepojení vysavače vhodnou přípojku.

POZOR! Dřevěný prach je zdraví škodlivý! Proto vždy pracujte s připojeným zařízením na zachycování prachu.

8 - Provoz

Zapnutí

Stiskněte a držte spínač (1) (Obr. 5).

Vypnutí

Uvolněte stisk spínače (1).

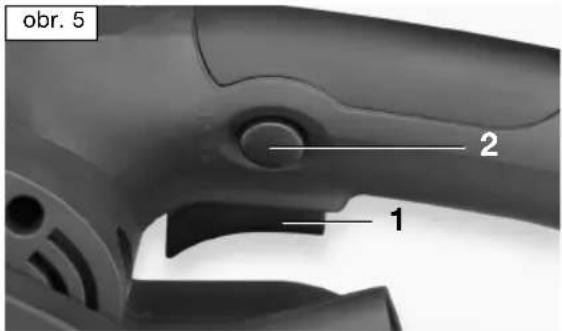

obr. 5 2 1

Zapnutí trvalého provozu

Stiskněte spínač (1), stiskněte tlačítko (2), pustte spínač (1) (Obr. 5).

Vypnutí trvalého provozu

Stiskněte a opět pustte spínač (1).

9 - Způsob práce

Práce s pásovou bruskou

Držte stroj oběma rukama rovnoběžně s povrchem. Zapněte ho před kontaktem s materiálem. Opatrně ho nasad'te na broušenou plochu a pohybujte jím dopředu a dozadu. Přitom nevyvíjejte nadměrný tlak, vlastní hmotnost stroje je dostačující. Větší přítlačná síla zhoršuje výsledek broušení a škodí motoru. Konstrukce stroje umožňuje práci v blízkosti okraje. Dřevo obrábějte vždy ve směru textury. Nevypínejte stroj, dokud má kontakt s obrobekem. Při broušení v několika postupech a při rozmanité zrnitosti vždy začinejte s nejhrubší zrnitostí. Dbejte na to, aby při práci nedošlo ke zlomení brusného pásu. Nikdy stejným brusným pásem neobrábějte více druhů materiálu. Při změně materiálu, např. z kovu na dřevo proto napněte nový brusný pás.

10 – Údržba a ochrana životního prostředí

Větrací otvory udržujte volné – brusný prach pravidelně odstraňujte štětcem. Kryt čistěte vlhkým hadříkem – nepoužívejte rozpouštědla! Nakonec dobře osušte. Vyprázdněný sáček na zachycování prachu po skončení práce vyperte ve slabém, vlažném mýdlovém roztoku a nechte dobře uschnout.

Výměna uhlíkových kartáčků

Jsou-li uhlíkové kartáčky opotřebené, tak motor běží nepravidelně, zůstává stát nebo se těžko rozbíhá.

Uhlíkové kartáčky smí vyměnit pouze oprávněný odborník.

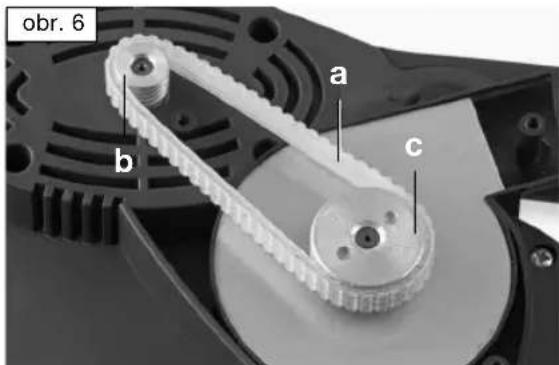

Výměna hnacího řemenu

POZOR! Vytáhněte zástrčku ze zásuvky!

Sejměte poklop (13) z krytu stroje. K tomu uvolněte šrouby krytu (14) (Obr. 2). Na výměnu hnacího řemenu nejsou zapotřebí žádné nástroje. Stáhněte hnací řemen (a) z hnacího hřídele (b) a potom sejměte z oběžného kola (c) (Obr. 6). Nový hnací řemen namontujte v opačném pořadí a kryt hnacího řemene opět pevně sešroubujte s krytem.

POZOR! Nepoužitelné elektrické a akumulátorové přístoje nepatří do

domácího odpadul! Je třeba je

shromažd'ovat odděleně podle směrnice 2002/96

ES pro elektrické a elektronické staré přístroje a odevzdat sekci ekologické a odborné recyklace.

Odevzdávejte prosím nepoužitelné elektrické nářadí v místní sběrně. Obalový materiál shromažďujte odděleně podle druhu a likvidujte podle místních předpisů. Podrobnosti získáte od Vaší místní správy.

11 - Pokyny pro servis

• Uchovávejte stroj, návod k obsluze a případně i příslušenství v originálním balení. Takto budete mít veškeré informace i součásti neustále po ruce.
• Přístroje MeisterCRAFT téměř nevyžadují údržbu, k čištění krytu postačí vlhký hadřík. Elektrické stroje nikdy neponořujte do vody. Další pokyny jsou uvedeny v návodu k obsluze.
• Přístroje MeisterCRAFT podléhají přísné kontrole jakosti. Pokud se by přesto vyskytla porucha funkce, zašlete přístroj na adresu naší servisní služby. Opravu provedeme obratem.
• Stručný popis poruchy zkracuje dobu hledání místa závady i opravy. Během záruční lhůty prosím přiložte k přístroji záruční list a doklad o nákupu.
• Pokud se nejedná o záruční opravu, budeme vám náklady na opravu účtovat.

DÜLEŽITÉ UPOZORNĚNÍ! Po otevření přístroje zaniká nárok na záruku.

⚠️ DŮLEŽITÉ! Výslovně upozorňujeme na to, že podle zákona o ručení za produkty neručíme za škody vzniklé našimi přístroji, pokud byly způsobeny nesprávnou opravou nebo pokud při výměně některé části nebyly použity naše originální díly popř. námi schválené díly a oprava nebyla provedena firmou Meister Werk zeuge GmbH v zákaznickém servisu nebo autorizovaným odborníkem! Totéž platí i pro použité příslušenství.

• Přístroj bezpečně zabalte nebo použijte originálního obalu, aby se při přepravě nepoškodil.
• I po uplynutí záruční doby jsme vám rádi k dispozici a případné opravy přístrojů MeisterCRAFT provedeme za výhodné ceny.

CZ - Uschování technické dokumentace:
