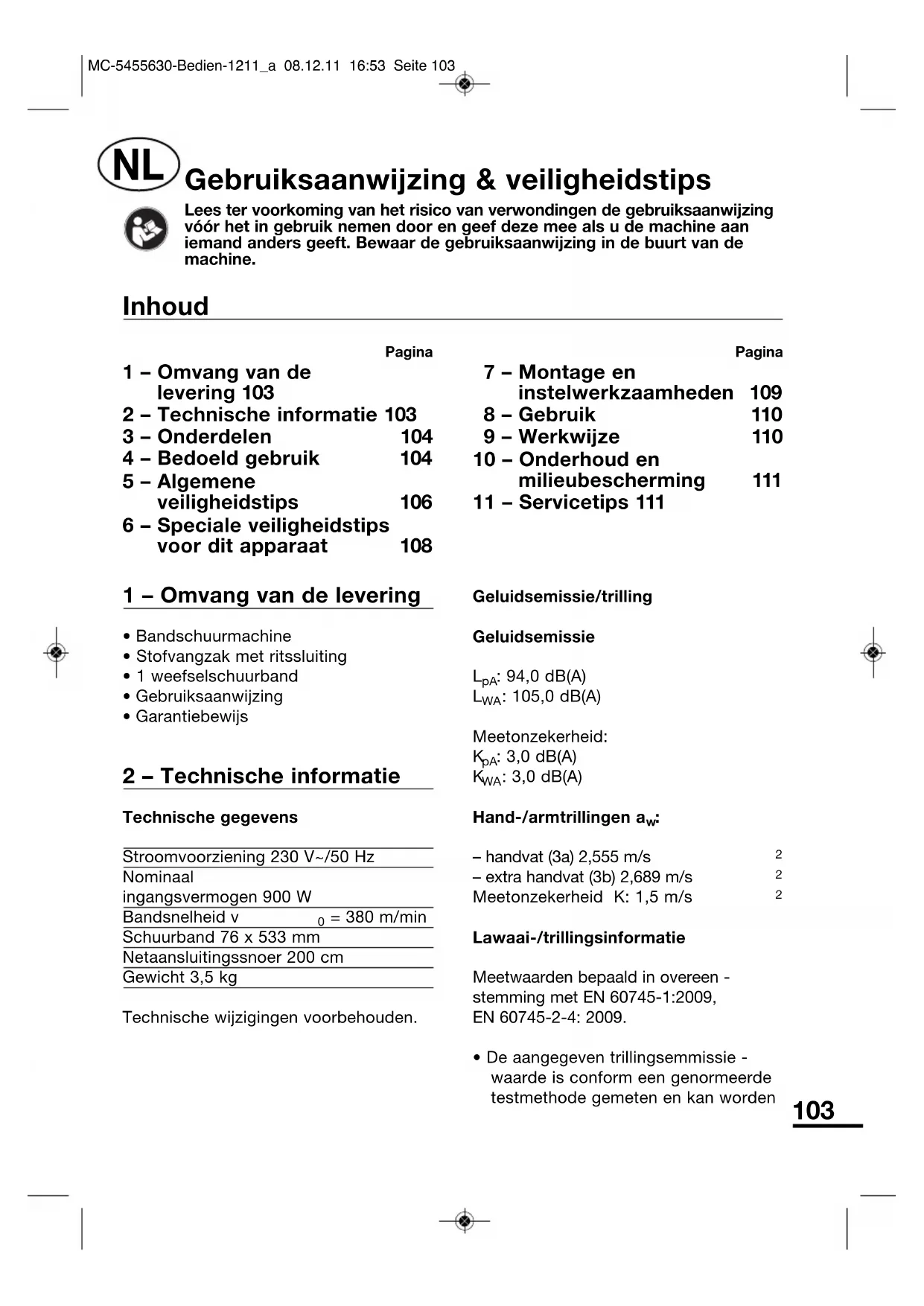

GEBRUIKSAANWIJZING MBS 900 D Meister Craft

Gebruiksaanwijzing & veiligheidstips

Lees ter voorkoming van het risico van verwondingen de gebruiksaanwijzing vóór het in gebruik nemen door en geef deze mee als u de machine aan iemand anders geeft. Bewaar de gebruiksaanwijzing in de buurt van de machine.

Inhoud

	Pagina		Pagina
1 – Omvang van de levering 103		7 – Montage en instelwerkzaamheden	109
2 – Technische informatie 103		8 – Gebruik	110
3 – Onderdelen	104	9 – Werkwijze	110
4 – Bedoeld gebruik	104	10 – Onderhoud en milieubescherming	111
5 – Algemene veiligheidstips	106	11 – Servicetips 111
6 – Speciale veiligheidstips voor dit apparaat	108

1 - Omvang van de levering

• Bandschuurmachine
  • Stofvangzak met ritssluiting
  • 1 weefselschuurband
• Gebruiksaanwijzing
• Garantiebewijs

2 - Technische informatie

Technische gegevens

Stroomvoorziening 230 V~/50 Hz

Nominaal ingangsvermogen 900 W

Bandsnelheid v 0 = 380 m/min

Schuurband 76 x 533 mm

Netaansluitingssnoer 200 cm

Gewicht 3,5 kg

Technische wijzigingen voorbehouden.

Geluidsemissie/trilling

Geluidsemissie

L_pA : 94,0 dB(A)

L_WA : 105,0 dB(A)

Meetonzekerheid:

Lawaai-/trillingsinformatie

Meetwaarden bepaald in overeen - stemming met EN 60745-1:2009, EN 60745-2-4: 2009.

- De aangegeven trillingsemmissie - waarde is conform een genormeerde testmethode gemeten en kan worden

gebruikt om elektrische gereedschap met elkaar te vergelijken;

• De aangegeven trillingsemissiewaarde kan ook voor een oriënterende schatting van de uitval worden gebruikt.
• De trillingsemissiewaarde kan tijdens het daadwerkelijke gebruik van het elektrische gereedschap afwijken van de aangegeven waarde; dit is nl. afhankelijk van de wijze waarop het elektrische gereedschap wordt gebruikt;
• Bij de bedrijfscyclus moet rekening worden gehouden met alle waarden, bijv. de tijden waarin het elektrische gereedschap is uitgeschakeld, en de tijden waarin het weliswaar is ingeschakeld, maar onbelast draait.

Om het risico van trillingen te vermijden, moet

• tijdens het gebruik altijd handschoenen worden gedragen;
• de werktijd beperkt en de daadwerkelijke bedrijfstijd verkort worden.

Er moeten veiligheidsmaatregelen ter bescherming van de gebruiker vastgelegd worden. Hierbij gebeurt de inschatting van de nadelige invloed rekening houdend met de feitelijke gebruiksomstandigheden. (Daarbij moet rekening gehouden worden met alle fases van de bedrijfscyclus, d.w.z. ook de periodes waarin het elektro gereed - schap uitgeschakeld is en de periodes waarin het weliswaar ingeschakeld is, maar zonder belasting draait.)

OPGELET! Een zekere geluidshinder door dit apparaat is onvermijdbaar. Plan daarom lawaai-

intensieve werkzaamheden op toegestane en daarvoor geschikte tijdstippen. Houd u desnoods aan rusttijden en beperk de arbeidsduur tot het noodzakelijkste.

OPGELET! De inwerking van lawaai kan gehoorschade veroorzaken. Werk daarom uitsluitend met passende gehoorbescherming. Personen die zich in de omgeving bevinden, moeten daarom eveneens passende gehoorbescherming dragen.

3 - Onderdelen

1 Schakelaar "Aan/uit"
2 Vergrendelkop voor continue werking
3a/3b Handgrepen
4 Wandaanslag
5 Bandregelinrichting
6 Schuurbandgeleiding
7 Stofvanginrichting
8 Schuurband-spanhefboom
9 Netsnoer
10 Schuurband
11 Schuurplaat
12 Stofuitblaasopening
13 Aandrijfriemafdekking
14 Behuizingsschroeven

4 - Bedoeld gebruik

Deze bandschuurmachine werkt uitsluitend aan de hand van de droogschuurmethode. Met probate schuurbanden is ze geschikt voor het vlakschuren van grote, effen oppervlakken van hout, metaal en kunststof in huiselijke kring. Alle andere toepassingen en ook een plaatsvast gebruik worden uitdrukkelijk uitgesloten.

Dit apparaat is niet geschikt om door personen (inclusief kinderen) met

beperkte fysieke, motorische of mentale vaardigheden of met een gebrek aan ervaring en/of kennis gebruikt te worden, tenzij onder toezicht van een voor hun veiligheid verantwoordelijk persoon of tenzij ze instructies kregen over hoe het apparaat gebruikt moet worden. Kinderen mogen in geen geval met het apparaat spelen.

Dit apparaat is alleen voor gebruik in huishoudelijke toepassingen bestemd.

Niet-reglementair gebruik

Alle toepassingen met het apparaat die niet in het hoofdstuk 'Reglementair gebruik' vermeld worden, gelden als niet-reglementair gebruik.

Toepassingen waarvoor het elektrogereedschap niet voorzien is, kunnen gevaarlijke situaties en letsels veroorzaken. Gebruik geen toebehoren die niet speciaal voor dit elektro - gereedschap voorzien zijn.

De mogelijkheid om het accessoire op het elektrogereedschap te bevestigen, garandeert geen veilig gebruik.

Het toegestane toerental van het inzetgereedschap moet ten minste zo hoog zijn als het op het elektro - gereedschap vermelde maximale toerental. Toebehoren die sneller draaien dan toegelaten, kunnen breken en in het rond vliegen.

Er bestaat verwondingsgevaar. Voor alle daaruit voortvloeiende zaakschade zoals persoonlijke schade die het gevolg is van verkeerd gebruik is alleen de gebruiker van het apparaat aansprakelijk.

Bij gebruik van andere resp. niet- originele onderdelen aan de machine vervalt de garantie van de fabrikant.

Restrisico's:

De gebruiksaanwijzing bij dit elektrogereedschap bevat uitgebreide instructies om veilig te werken. Toch draagt ieder elektrogereedschap bepaalde restrisico's in zich, die ook door de aanwezige veiligheids voorzieningen niet volledig uitgesloten kunnen worden. Bedien elektro gereedschap daarom altijd met de nodige voorzichtigheid.

Restrisico's kunnen bijvoorbeeld zijn:

• Aanraken van roterende delen of inzetgereedschap.
• Verwonding door in het rond vliegende werkstukken of delen van werkstukken.
• Brandgevaar bij onvoldoende ventilatie van de motor.
• Gehoorschade bij werken zonder gehoorbescherming.

Veilig werken hangt ook af van de mate waarin het bedieningspersoneel vertrouwd is met het respectievelijke elektrogereedschap! Overeenkomstige machinekennis en omzichtig handelen tijdens het werk helpen bestaande restrisico's te verminderen.

⚠️ WAARSCHUWING! Dit elektrogereedschap wekt tijdens het gebruik een elektromagnetisch veld op. Dit veld kan in bepaalde omstandigheden de werking van actieve of passieve medische implantaten nadelig beïnvloeden. Om het risico van ernstige of dodelijke verwondingen te beperken, raden wij personen met medische implantaten aan hun arts en de fabrikant van het medische implantaat advies te vragen, voor het elektrogereedschap gebruikt wordt.

5 - Algemene veiligheidstips voor de omgang met elektrisch gereedschap

LET OP! Lees alle veiligheids - voorschriften en aanwijzingen.

Wanneer de volgende voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar deze veiligheidsvoorschriften en aanwijzingen goed voor later gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereed - schappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1 Werkomgeving

a Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b Werk met het gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereed - schappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.
c Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2 Elektrische veiligheid

a De aansluitstekker van het gereedschap moet in het

stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen.

Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

b Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.
c Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d Gebruik de kabel niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
e Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.
f Als het gebruik van het elektrisch gereedschap in een vochtige omgeving onvermijdbaar is, gebruikt u een aardlekschakelaar. Dit beperkt het risico van een elektrische schok.

3 Veiligheid van personen

a Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap niet wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.

b Draag persoonlijke beschermende uitrusting en altijd een veiligheids - bril. Het gebruik van beschermende uitrusting, zoals een stofmasker, slipvaste schoenen, een veiligheids - helm of gehoorbescherming, afhankelijk van de werkomgeving, vermindert het verwondingsgevaar.

c Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u het op de stroom - voorziening of de accu aansluit en voordat u het oppakt of draagt. Als u bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of als u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.

e Overschat uzelf niet. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situaties beter onder controle houden.

f Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen.

g Houd handgrepen droog, schoon en vrij van olie en vet. Vettige grepen met olie zijn glad en leiden tot het verlies van de controle over de kettingzaag.

h Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van deze voorzieningen beperkt het gevaar door stof.

4 Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

a Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

b Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

c Trek de stekker uit het stopcontact voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze

voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap.

d Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.
e Verzorg het gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.
f Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.
g Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen en zoals voor dit speciale gereed schaps type voorgeschreven. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereed - schappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

5 Service

a Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.
b Als het aansluitsnoer wordt beschadigd, moet het door de fabrikant of zijn klantenservice vertegenwoordiger worden vervangen, om gevaren te voorkomen.

6 - Speciale veiligheidstips voor dit apparaat

• Uitsluitend voor droogschuur - werkzaamheden gebruiken.
• Niet voor een plaatsvaste werking gebruiken.
• Telkens vóór gebruik machine en schuurband op beschadigingen controleren.
• Het inademen van schuurstof is schadelijk voor de gezondheid, b.v. bij loodhoudend verf, enkele houtsoorten zoals b.v. eikenhout, metaalstof. Daarom in principe met aangesloten stofvanginrichting werken.
• Geen asbesthoudende materialen bewerken.
  • Schuurbanden niet knikken.
• Nooit met dezelfde schuurband hout en metaal bewerken.

• Bij schuurwerkzaamheden een stofmasker en beschermbril dragen.

• Het dragen van een gehoorbescherming wordt aanbevolen.

• Werkstuk tegen het wegglijden, b.v. met een bankschroef, beveiligen.
• Uitsluitend schuurbanden van het aangegeven formaat inspannen.

Opgelet! Vóór de wissel van een schuurband netstekker uittrekken!

• Machine tijdens het werken met beide handen vastgrijpen en bedienen.
• Algemene veiligheidsinstructies voor de omgang met elektrisch gereedschap in acht nemen.
• Als het netsnoer beschadigd wordt, moet het – om gevaren te vermijden – door de fabrikant of door zijn vertegenwoordiger op de klanten - serviceafdeling vervangen worden.

Veiligheidsmarkering

De symbolen op de behuizing hebben de volgende betekenis:

Niet bij het huisvuil gooien!

Belangrijk! Gebruiks - aanwijzing in acht nemen!

Vrijwillig kwaliteitskenmerk „geprüfte Sicherheit“ (gecontroleerde veiligheid)

CE-markering (overeen - stemming met Europese veiligheidsnormen)

Veiligheidssignalering voor Kroatië

Behuizing heeft een dubbele randaarding.

7 - Montage en instelwerkzaamheden

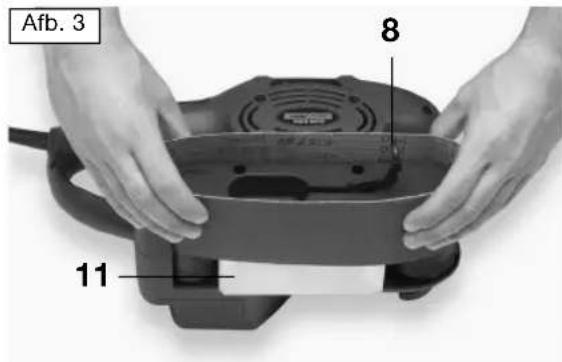

Wissel van een schuurband (afb. 3)

Opgelet! Netstekker uittrekken!

Schuurband-spanhefboom (8) uit de schuurbandgeleiding trekken. Daardoor wordt de schuurband ontspannen en kan hij van de keerrollen afgenomen en door een nieuwe vervangen worden.

Afb. 3 8 11

Opgelet! Erop letten dat de schuurband vrij van knikken is!

Bij de wissel van de schuurband erop letten dat de pijlrichting aan de binnenzijde van de schuurband met die aan de behuizing van het apparaat overeenstemt. De schuurband moet vlak tegen de rechterrand van de schuurplaat (11) liggen. Spanhefboom weer omslaan. Bandregelinrichting (5) bedienen om de bandloop af te stellen. Door de afstelschroef bij een in werking zijnde naar rechts/links te draaien, wordt een exacte loop rechtdoor van de band parallel met de rechterrand van de schuurplaat (11) ingesteld. Niet-afstelling leidt tot beschadiging van de

schuurband. Schuurbanden bij overmatige slijtage vervangen.

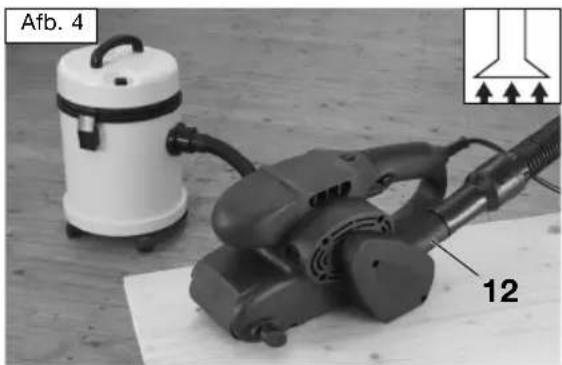

Stofvanginrichting

Het elektrische gereedschap bezit een technische voorziening voor het opvangen resp.

afzuigen van schuurstof.

- Vulopening van de stofzak op de uitblaasopening (12) aan de behuizing tot aan de aanslag schuiven (afb. 4). De zak wordt van een ritssluiting voorzien. Door de zak vaak te ledigen, neemt het afzuigvermogen toe.

- Daarvoor zijn ook in het huishouden gebruikelijke stofzuigers geschikt. Eventueel moet voor de aansluiting een passend aansluitstuk bezorgd worden.

Opgelet! Houtstof is schadelijk voor de gezondheid! Daarom altijd met aangesloten stofvanginrichting werken.

8 - Gebruik

Inschakelen

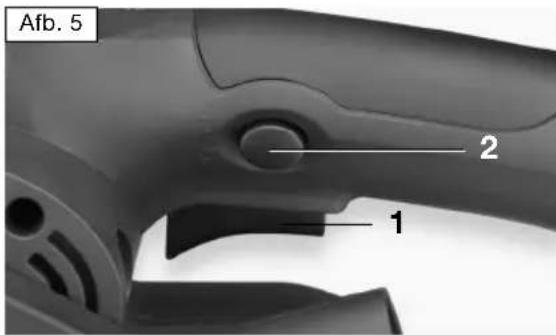

Schakelaar (1) indrukken en vasthouden (afb. 5)

Uitschakelen

Schakelaar (1) loslaten.

Afb. 5 2 1

Continue werking inschakelen

Schakelaar (1) indrukken, knop (2) indrukken, schakelaar (1) loslaten (afb. 5)

Continue werking uitschakelen

Schakelaar (1) indrukken en weer loslaten.

9 - Werkwijze

Werken met de bandschuurmachine

Machine met beide handen evenwijdig met het oppervlak houden. Vóór materiaalcontact inschakelen. Voorzichtig op het te schuren oppervlak zetten en vooruit en achteruit bewegen. Daarbij geen bovenmatige druk uitoefenen, het eigen gewicht van de machine volstaat. Sterke aandrukkeracht verslechtert het schuurresultaat en schaadt de motor. De constructie van de machine maakt het werken dichtbij de rand mogelijk. Hout altijd in de richting van de houtnerf bewerken. Zolang de machine contact met het werkstuk heeft, deze niet uitschakelen. Bij meerdere schuurfasen en uiteenlopende korrelstructuren altijd met de grootste korrelstructuur beginnen.

Erop letten dat er tijdens het werk geen knikken in de schuurband geraken. Nooit met dezelfde schuurband meerdere materialen bewerken. Bij een materiaalwissel, b.v. van metaal naar hout, dient daarom een nieuwe schuurband ingespannen te worden.

10 - Onderhoud en milieubescherming

Ventilatiesleuven vrij houden – schuurstof regelmatig met een kwast verwijderen. Behuizing met een vochtig doekje reinigen – geen oplosmiddelen gebruiken. Vervolgens goed afdrogen. De geledigde stofvangzak na beëindiging van het werk in een milde, handwarme zeepoplossing uitwassen en goed laten drogen.

Koolborstels wisselen

Bij versleten koolborstels draait de motor vervormd of start hij moeilijk.

De koolborstels mogen uitsluitend door geautoriseerd, geschoold personeel gewisseld worden.

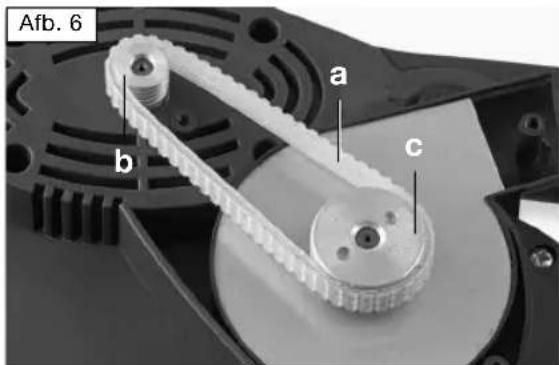

Wissel van de aandrijfriem

Opgelet! Netstekker uittrekken!

Aandrijfriemafdekking (13) van de behuizing van de machine afnemen. Daarvoor de behuizingsschroeven (14) losdraaien (afb. 2). Voor een wissel van de aandrijfriem wordt geen gereedschap benodigd. Aandrijfriem (a) van de aandrijfas (b) aftrekken en vervolgens van het loopwiel (c) afnemen (afb.6). Nieuwe aandrijfriem in omgekeerde volgorde monteren en de aandrijf-riemafdekking weer vast met de behuizing vastschroeven.

Afb. 6 a b c

OPGELET! Niet meer bruikbare elektro- en accuapparaten horen niet thuis bij het huishoudelijk afval! Ze moeten overeenkomstig richtlijn 2002/96 EU voor afgedankte elektro- en elektronische apparatuur afzonderlijk verzameld en naar een milieu-vriendelijk en vakkundig recyclingcentrum gebracht worden.

Breng niet meer bruikbare elektrische apparatuur naar een plaatselijk inzamelpunt. Verpakkingsmaterialen naar soort gescheiden inzamelen en conform de plaatselijke bepalingen afvoeren. Vraag voor details bij uw gemeente na.

11 - Servicetips

- Bewaar de machine, de handleiding en eventuele hulpstukken in de originele verpakking. Op die manier heeft u zowel alle informatie als alle onderdelen steeds bij de hand.

- MeisterCRAFT-gereedschappen behoeven nauwelijks enig onderhoud. Voor het schoonmaken van het machinehuis is een vochtige doek voldoende. Elektromachines nooit in het water houden. Verdere aan - wijzingen treft u in de handleiding aan.

• MeisterCRAFT-artikelen worden aan strenge kwaliteitscontroles onderworpen. Mocht er desondanks toch nog een defect m.b.t. het functioneren optreden, dan verzoeken wij u de machine aan ons service-adres toe te zenden. De reparatietijd zal maximaal ca. 2 weken duren.
• Een korte beschrijving van het defect verkort zowel de tijd die nodig is om de fout op te sporen, als de reparatietijd zelf. Zolang de garantie geldig is, gelieve u de te repareren machine met het garantie-certificaat en de kassabon op te sturen.
• Als de reparatie niet (meer) onder de garantie valt, dan zullen wij de reparatiekosten helaas in rekening moeten brengen.

ATTENTIE! indien het apparaat door u wordt opengemaakt, dan vervallen al uw aanspraken op garantie!

BELANGRIJK! Wij wijzen er uitdrukkelijk op, dat wij volgens de wet op de productaansprakelijk heid niet voor door onze apparaten veroorzaakte schade op hoeven te komen, voor zover deze door ondeskundige reparatie veroorzaakt of bij een vervangen van onderdelen niet onze originele onderdelen of door ons goedgekeurde onderdelen gebruikt werden en de reparatie niet door de klantenservice van Meister Werk zeuge GmbH of een geautoriseerde vakman uitgevoerd werd! Dit geldt ook voor de gebruikte accessoires.

• Ter voorkoming van transportschade verzoeken wij u de machine deugdelijk te verpakken, respectievelijk de originele verpakking te gebruiken.
• Ook na het verstrijken van de garantietermijn kunt u op ons blijven rekenen, omdat eventuele reparaties aan MeisterCRAFT-artikelen dan tegen lage kosten door ons worden uitgevoerd.

... wordt verklaard dat het in overeenstemming is met de volgende richtlijnen:

Toegepaste, geharmoniseerde normen:

NL - Bewaring van de technische documenten:
