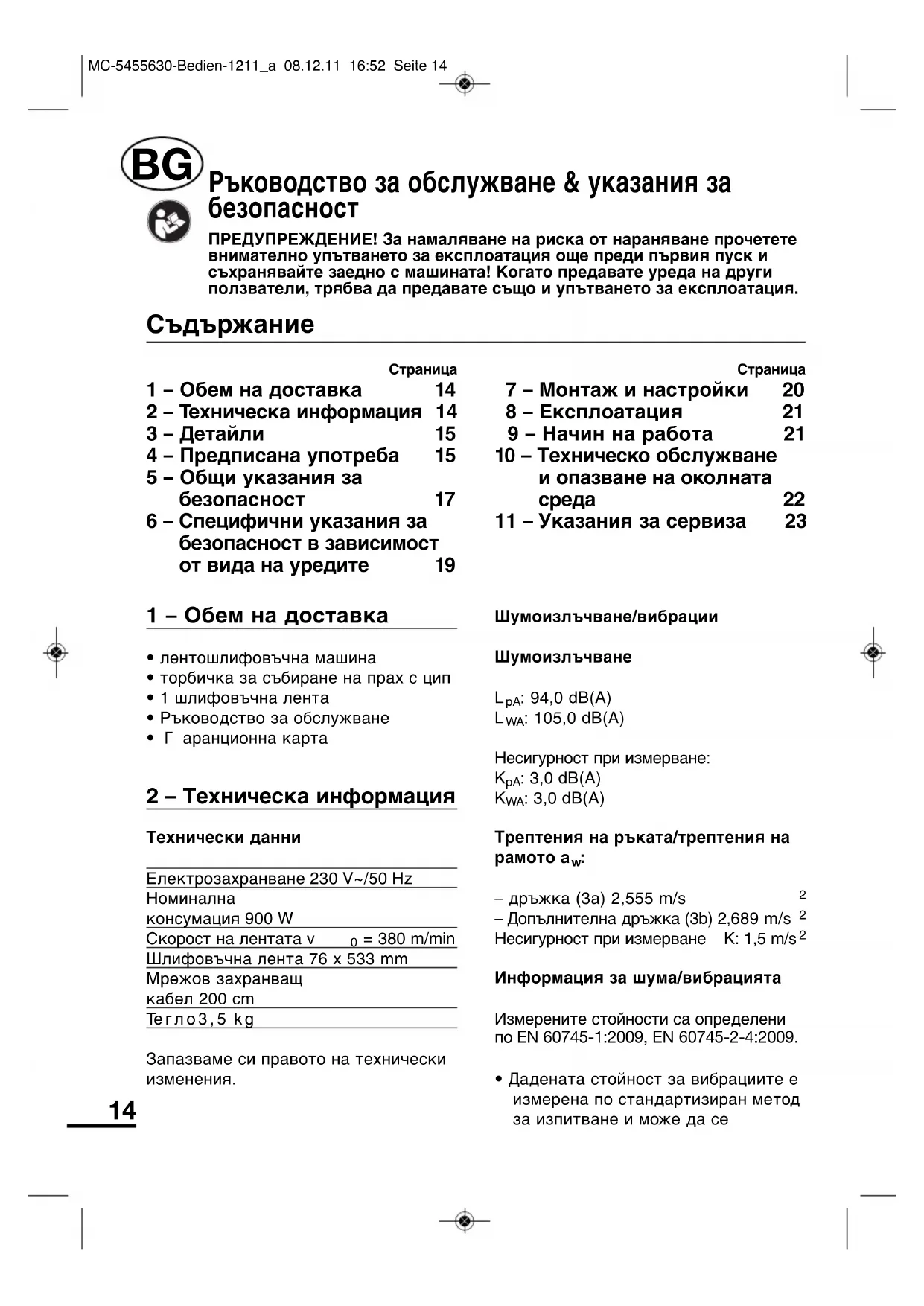

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ MBS 900 D Meister Craft

Ръководство за обслужване & указания за безопасност

ПРЕДУПРЕЖДЕНИЕ! За намаляване на риска от нараняване прочетете внимателно упътването за експлоатация още преди първия пуск и съхранявайте заедно с машината! Когато предавате уреда на други ползватели, трябва да предавате също и упътването за експлоатация.

Съдържание

Страница

1 - Обем на доставка 14
2 – Техническа информация 14
3 - Детайли 15
4 – Предписана употреба 15
5 – Общи указания за безопасност 17
6 – Специфични указания за безопасност в зависимост от вида на уредите 19

Страница

10 – Техническо обслужване и опазване на околната среда 22

11 – Указания за сервиса 23

1 – Обем на доставка

• лентошлифовъчна машина
• торбичка за събиране на прах с цип
• 1 шлифовъчна лента
• Ръководство за обслужване
• Г аранционна карта

2 – Техническа информация

Технически данни

Електрозахранване 230 V~/50 Hz

Номинална

консумация 900 W

Скорост на лентата v_0 = 380 m/min

Шлифовъчна лента 76 x 533 mm

Мрежов захранващ

кабел 200 cm

Тегло3,5 kg

Запазваме си правото на технически изменения.

Шумоизлъчване/вибрации

Шумоизлъчване

L_pA : 94,0 dB(A)

L_WA : 105,0 dB(A)

Несигурност при измерване:

Трептения на ръката/трептения на рамото a_w :

• дръжка (3а) 2,555 m/s ^2
• Допълнителна дръжка (3b) 2,689 m/s ^2
  Несигурност при измерване K: 1,5 m/s²

Информация за шума/вибрацията

Измерените стойности са определени по EN 60745-1:2009, EN 60745-2-4:2009.

- Дадената стойност за вибрациите е измерена по стандартизиран метод за изпитване и може да се

използва за сравняване на един електрически инструмент с друг;

• Дадената стойност за вибрациите може да се използва също за първоначална оценка на вредата.
• Стойността за вибрациите по време на употреба на електрическия инструмент може да се различава от дадената стойност в зависимост от начина на употреба на инструмента.
• Трябва да се вземат предвид всички части на работния цикъл, в които електрическият инструмент е изключен, и такива, в които той е включен, но работи без натоварване.

За да се избегне рискът от вибрации:

• при употреба носете ръкавици;
• ограничете работното време и скъсете действителното време за експлоатация.

Трябва да се определят мерки за безопасност за защита на обслужващото лице. Тук оценката на вредата се извършва с оглед на действителните условия на употреба. (При това трябва да се вземат предвид всички части на работния цикъл, т. е. също и времето, в което инструментът е изключен, както и времето, в което той е включен, но работи без натоварване.)

ВНИМАНИЕ! Известен шум от уреда е неизбежен. Затова извършвайте дейностите, свързани с шум, в разрешено и определено за целта време. При нужда пазете тишина и ограничете продължителността на работа върху най-необходимото.

ВНИМАНИЕ! Шумът може да предизвика увреждане на слуха. Затова работете с подходящи антифони. Намиращите се в близост хора също трябва да носят подходящи антифони.

3 – Детайли

1 превключвател за включване/ изключване
2 фиксиращ бутон за непрекъсната работа

3a/3b ръкохватки

4 стенен ограничител
5 фиксатор на лентата
6 водач на шлифовъчната лента
7 прахоуловител
8 лост за изпъване на шлифовъчната лента

9 мрежов кабел

10 шлифовъчна лента

11 шлифовъчна пластина
12 отвор за издухване на праха
13 капак на задвижващия ремък
14 винтове за корпуса

4 – Предписана употреба

Лентовошлифовъчната машина шлифова само на сухо. С подходящи шлифовъчни ленти тя е подходяща за гладко шлифоване на големи, равни повърхности от дърво, метал и пластмаса в дома. Всякакви други приложения и стационарна употреба са абсолютно изключени.

Уредът не е предназначен да бъде използван от лица (включително деца) с ограничени физически, сензорни или умствени способности или с недостатъчен опит и/или знания, освен ако те не са под наблюдението на лице, отговорно за

тяхната безопасност, или получават от него указания как се използва уредът. Децата трябва да са под наблюдение, за да се гарантира, че няма да играят с уреда.

Този уред е предназначен за употреба само в домашна обстановка.

Неправилна употреба

Всички видове употреба на уреда, които не са посочени в главата „правилна употреба“, се считат за неправилна употреба.

Начините на употреба, които не са предвидени за електрическия инструмент, могат да причинят рискове и наранявания. Не използвайте принадлежности, които не са специално предвидени за този електрически инструмент.

Това, че можете да закрепите принадлежностите на вашия електрически инструмент, не гарантира безопасна употреба.

Разрешените обороти на инструмента трябва да бъдат, колкото посочените върху електрическия инструмент максимальни обороти.

Принадлежностите, които се въртят по-бързо от разрешеното, могат да се разрушат и да полетят наоколо.

Има опасност от нараняване.

Ползвателят на уреда носи отговорност за всички материални и персонални щети в резултат на неправилната употреба.

При употреба на други, съответно на неоригинални части на машината гаранцията на производителя става невалидна.

Скрити опасности:

Упътването за експлоатация към този електрически инструмент съдържа подробни инструкции за безопасна работа с електрически инструменти. Въпреки това всеки електрически инструмент крие определени скрити опасности, които не могат да се изключат напълно дори и с наличните защитни устройства. Затова винаги обслужвайте електрическите инструменти с необходимото внимание.

Скрити опасности например могат да бъдат:

• Допир до въртящи части или инструменти.
• Нараняване от летящите наоколо детайли или части от детайли.
• Опасност от пожар при недостатъчна вентилация на мотора.
• Нарушаване на слуха при работа без защита за слуха.

Безопасната работа зависи също от това обслуживащят персонал да е запознат с употребата на съответния електрически инструмент!

Познаването на машината и внимателното поведение при работа спомагат за минимизиране на скритите опасности.

електрическият инструмент създава електромагнитно поле. При определени условия това поле може да засегне активните или пасивни медицински импланти. За да се намали опасността от сериозни

или смъртоносни наранявания, препоръчваме на лицата с медицински импланти да се консултират със своя лекар или с производителя за медицинския имплант преди да работят с електрическия инструмент.

5 – Общи указания за безопасност при работа с електроуреди

ПРЕДУПРЕЖДЕНИЕ! Прочетете всички указания и инструкции за безопасност. Пропуските при спазване на указанията и инструкциите за безопасност могат да причинят токов удар, пожар и/или тежки наранявания.

Пазете всички указания и инструкции за безопасност за употреба в бъдеще.

Понятието „електрически инструмент“, използвано в инструкциите за безопасност се отнася за електрически инструменти, които се включват в мрежата (със захранващ кабел) и акумулаторни електрически инструменти (без захранващ кабел).

1 Безопасност на работното място

а Поддържайте работното си място чисто и добре осветено. Безпорядъкът и неосветеността на работно място могат да причинят злополуки.

b Не работете с електрически инструменти във взривоопасна среда, в която има горими течности, газове или прах. Електрическите инструменти

произвеждат искри, които могат да възпламенят праха или парите.

с Дръжте децата и други лица далече при употребата на електрически инструменти. Ако се разсеете, можете да загубите контрол над уреда.

а Щекерът за свързване на електрическия инструмент трябва да пасва в контакта. Щекерът не бива да бъде променян по никакъв начин. Не използвайте щекери с адаптер заедно със заземения електрически инструмент. Непроменените щекери и подходящите контакти намаляват риска от токов удар.

b Избягвайте контакта на тялото със заземени повърхности, като тези на тръби, отоплителни уреди, печки и хладилници. Съществува повишен риск от токов удар, ако Вашето тяло се заземи.

с Пазете уреда от дъжд или влага. Проникването на вода в електрическия уред повишава риска от токов удар.

d Не използвайте кабела за цели, различни от предназначението – за носене, окачване на електрическия инструмент или за издърпване на щекера от контакта. Дръжте кабела далече от нагряване, масла, остри ръбове или движещи се части на уреда. Повредените или заплетени кабели повишават риска от токов удар.

e Когато работите с електрическия инструмент на открито,

използвайте само удължители, които са разрешени за работа навън. Употребата на подходящ удължител за работа навън намалява риска от токов удар.

f Ако употребата на електрическия инструмент във влажна среда е неизбежна, използвайте ключ за дефектнотокова защита. Употребата на такъв прекъсвач за остатъчен ток намалява риска от токов удар.

3 Безопасност на хората

а Бъдете внимателни, внимавайте какво правите и подхождайте разумно към работата с електрически инструмент. Не използвайте електрически инструменти, когато сте уморени или сте под влиянието на наркотици, алкохол или медикаменти. Един момент невнимание при употребата на електрически инструмент може да причини сериозни наранявания.

b Носете лично защитно оборудване и винаги защитни очила. Носенето на лично защитно оборудване като противопрахова маска, неплъзгаци се защитни обувки, защитна каска или антифони според вида и употребата на електрическия инструмент намалява риска от наранявания.

с Избягвайте нежелателния пуск. Уверете се, че електрическият инструмент е изключен преди да го свържете с електрозахранването и/или акумулатор, да го вземете или носите. Ако при носене на uredа държите пръста на ключа или свържете уреда с електрозахранването, когато е

включен, може да възникнат злополуки.

d Махнете регулиращите инструменти или гаечни ключове преди да включите електрическия инструмент. Инструментът или ключът, които се намират на въртяща се част от уреда, може да предизвика наранявания.

e Избягвайте неестествени положения на тялото. Погрижете се за безопасна стойка и по всяка време поддържайте равновесие. Така в неочаквани ситуации по- лесно можете да контролирате електрическия инструмент.

f Носете подходящо облекло. Не носете широки дрехи или украшения. Дръжте косите, облеклото и ръкавиците далече от движещите се части. Широките дрехи, украшения или дълги коси могат да бъдат захванати от движещите се части.

g Ако могат да бъдат монтирани прахосмучещи и прахоуловителни устройства, се уверете, че те са свързани и се използват правилно. Употребата на прахосмучене може да намали опасностите от праха.

4 Употреба и манипулиране на електрическия инструмент

а Не претоварвайте уреда. За вашата работа използвайте само предназначени за това електрически инструменти. С подходящи електрически инструменти ще работите по-добре и по-безопасно в посочения диапазон на мощност.

b Не използвайте електрически инструменти с дефектен ключ. Електрически уред, който не може повече да се включва или изключва, е опасен и трябва да се ремонтира.

с Издърпайте щепсела от контакта и/или махнете акумулатора преди регулиране на уреда, смяна на принадлежностите или оставяне на уреда настрана. Тази предназна мярка предотвратява нежелателния старт на електрическия инструмент.

d Съхранявайте електрическите инструменти недостъпни за деца. Не разрешавайте с уреда да работят лица, които не са напълно запознати с него или не са прочели тези инструкции. Електрическите уреди са опасни, ако се използват от неопитни лица.

e Грижливо поддържайте уреда. Проверявайте, дали движещите се части функционират безупречно и не заяждат, дали частите са счупени или повредени така, че да са нарушени функциите на електрическия инструмент. Преди употреба на уреда ремонтирайте повредените части. Редица злополуки се дължат на лоша поддръжка на електрическите инструменти.

f Поддържайте режещите инструменти остри и чисти. Грижливо поддържаните режещи инструменти с остри режещи ръбове заяждат по-малко и се водят полесно.

g Използвайте електрическия инструмент, принадлежностите, инструментите – приставки и др. съгласно тези указания. При това

вземете предвид условията на работа и дейността, която трябва да се извърши. Употребата на електрически инструменти за цели, различни от предвидените, може да предизвика опасни ситуации.

5 Сервиз

а Предоставяйте ваши електрически уред за ремонт само от квалифициран специализиран персонал и само с оригинални резервни части. Така се гарантира запазване на безопасността на електрическия инструмент.

b Ако токозахранващият кабел се повреди, тогава трябва да се замени с нов от фирмата-производител или от авторизирания от нея сервис, за да се избегнат опасности.

6 – Специфични указания за безопасност в зависимост от вида на уредите

- Да се използва само за сухо шлифоване.

- Да не се използва в стационарен режим.

- Преди всяка употреба машината и шлифовъчната лента да се проверяват за повреди.

- Вдишването на праха от шлифоването е вредно за здравето, например при бои, съдържащи олово, някои видове дърво, като например дъб, метален прах. Затова по принцип работете със свързан прахоуловител.

• Не обработвайте материали, съдържащи азбест.
• Не пречупвайте шлифовъчните ленти.
• Никога не обработвайте дърво и метал с една и съща лента.
• При шлифоване носете противопрахова маска и защитни очила.
• Препоръчва се употребата на защита на слуха.
• Фиксирайте детайла срещу изплъзване, например със стиска.
• Работете само с шлифовъчни ленти от посочения размер.

Внимание! Преди смяна на лентата издърпайте щепсела!

• При работа дръжте и водете машината здраво с две ръце.
• Спазвайте общите инструкции за безопасност за работа с електрически инструменти.
• Ако се повреди захранващият кабел, той трябва да се смени от производителя или в неговия сервис, за да се избегнат рискове.

Защитни обозначения

Символите върху корпуса имат следното значение:

Не изхвърляйте в битовите отпадъци!

Важно! Съблюдавайте упътването за употреба!

Доброволен печат за качество „изпитана безопасност“

Знак СЕ (съответствие с европейските норми за безопасност)

Обозначение за безопасност за Хърватска

Корпусът е двойно защитно изолиран

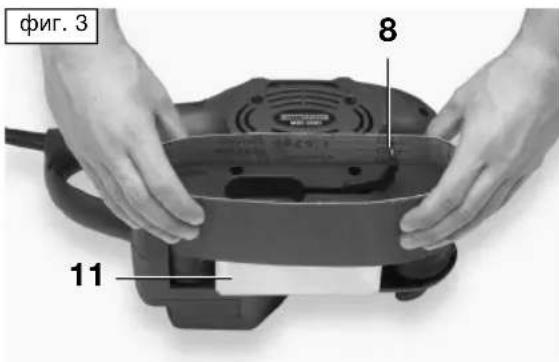

Смяна на шлифовъчната лента (фиг. 3)

Внимание! Издърпайте щепсела!

Издърпайте лоста за изпъване на шлифовъчната лента (8) от водача на шлифовъчната лента. Така шлифовъчната лента се отпуска и може да се свали от направляващите колелца и да се смени с нова.

фиг. 3 8 11

Внимание! Внимавайте шлифовъчната лента да не е упена!

При смяната на шлифовъчната лента внимавайте посоката на стрелката от

вътрешната страна на шлифовъчната лента да съвпада с тази върху корпуса на уреда. Шлифовъчната лента трябва да прилепва плътно до десния ръб на шлифовъчната пластина (11). Отново затегнете затягация лост. Натиснете фиксатора на лентата (5), за да фиксирате хода на лентата. Чрез завъртане на фиксирация винт надясно/наляво при работеща машина се регулира движението на лентата точно направо успоредно на десния ръб на шлифовъчната пластина (11). Допълнителното фиксиране води до повреждане на шлифовъчната лента. При прекомерно износване сменете шлифовъчните ленти.

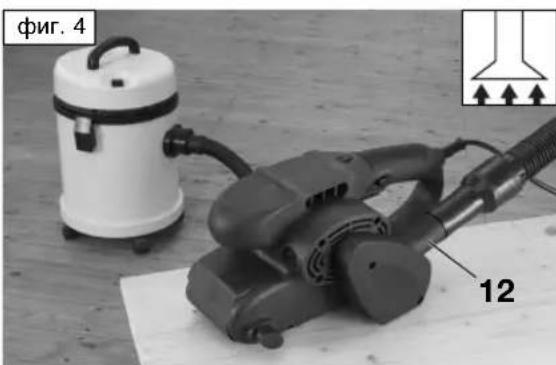

Прахоуловител

Електрическият инструмент има приспособление за улавяне и засмукване на праха лифоване.

- Поставете входящия отвор на торбичката за събиране на прах докрай в отвора за издухване (12) на корпуса (фиг. 4). Торбичката се затваря с цип. Честото изпразване повишава смукателната мощност.

- Битовите прахосмукачки също са подходящи за целта. За свързване евентуално трябва да се намери подходящ свързващ детайл.

Внимание! Дървесният прах е вреден за здравето! Затова винаги работете със свързан прахоуловител.

8 - Експлоатация

Включване

Натиснете и задръжте превключвателя (1) (фиг. 5).

Изключване

Включване на непрекъснат работен режим

Натиснете превключвателя (1), натиснете бутона (2), отпуснете превключвателя (1) (фиг. 5)

Изключване на непрекъснатия работен режим

Натиснете и отново отпуснете превключвателя (1).

9 – Начин на работа

Работа с лентошлифовъчната машина

Дръжте машината с две ръце успоредно на повърхността. Включете

преди контакт с материала. Поставете внимателно върху повърхността за шлифоване и движете напред и назад. Не упражнявайте прекомерен натиск, собственото тегло на машината е достатъчно. Силното натискане влошава резултата от шлифоването и вреди на двигателя. Конструкцията на машината дава възможност да се работи близо до ръба. Обработвайте дървото винаги в посока на структурата. Не изключвайте машината, докато е в контакт с детайла. При няколко шлифования и различна зърненост винаги започвайте с най-грубата зърненост. Внимавайте шлифовъчната лента да не се пречупва при работа. Никога не обработвайте няколко детайла с една и също шлифовъчна лента. Затова при смяна на материала, например от метал на дърво, трябва да се постави нова шлифовъчна лента.

10 – Техническо обслужване и опазване на околната среда

Поддържайте чисти вентилационните отвори – редовно почиствайте шлифовъчния прах с четка. Почиствайте корпуса на машината само с влажна кърпа – не използвайте разтворители. След това подсушавайте добре. След приключване на работата изперете торбичката за събиране на прах в хладък сапунен разтвор и оставете да изсъхне добре.

Смяна на въглеродните четки

При изхабени въглеродни четки моторът работи с прекъсвания, спира или тръгва трудно.

Въглеродните четки може да се сменят само от оторизирани специалисти.

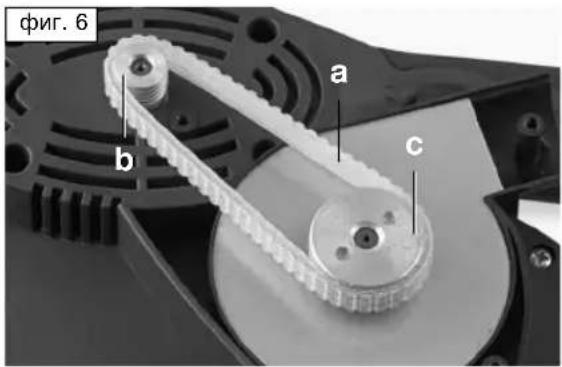

Смяна на задвижващия ремък

Внимание! Издърпайте щепсела!

Свалете капака на задвижващия ремък (13) от корпуса на машината. За целта развийте винтовете на корпуса (14) (фиг. 2). За смяна на задвижващия ремък не са необходими инструменти. Дръпнете задвижващия ремък (a) от задвижващия вал (b) и след това го свалете от работното колело (c) (фиг.6). Монтирайте нов задвижващ ремък в обратна последователност и отново завинтете капака на задвижващия ремък за корпуса.

фиг. 6 a b c

ВНИМАНИЕ! Неизползваемите електрически и акумулаторни уреди да не се изхвърлят с битовите отпадъци! Те трябва да се събират отделно съгласно директива

2002/96 EG за старите електрически уреди и да се подлагат на правилно рециклиране, което не вреди на околната среда

Моля, предавайте негодните за по- нататьшна употреба електроуреди на местния събирателен пункт. Точни указания ще получите при Вашето общинско управление. Амбалажът да се отстранява сортиран поотделно в зависимост от материала съответно на местните разпоредби!

11 - Указания за сервиса

• Съхранявайте машината, ръководството за обслужване и евентуалните принадлежности в оригиналната опаковка. По този начин винаги ще Ви бъдат под ръка цялата документация и части.
• MeisterCRAFT-електроуредите почти не се нуждаят от техническо обслужване, за почистване на корпуса е достатъчна влажна кърпа. Електроуредите никога да не се потапят във вода. Допълнителни указания се съдържат в ръководството за обслужване.
  • MeisterCRAFT-електроуредите са подложени на строг качествен контрол. Ако въпреки това възникне дефект, моля, изпратете електроуреда на адреса на нашия сервис. Ремонтът ще се извърши незабавно.
• Кратко описание на неизправността скъсява времето за търсене на

дефекта и за ремонт. През гаранционния срок изпратете заедно с уреда гаранционната му карта и покупателната фактура.

- Когато се касае за ремонт извън гаранцията, трябва да заплатите възникналите ремонтни разходи.

ВАЖНО! Отварянето на уреда води до загубване на правото на гаранция!

ВАЖНО! Изрично Ви обръщаме внимание на това, че съгласно Закона за отговорността на производителите не носим отговорност за вреди, причинени от нашите уреди вследствие на некомпетентен ремонт или неизползване на нашите оригинални или допускани от нас резервни части, както и в случай когато ремонтът не е извършен в сервис на Meister Werk - zeuge GmbH или авторизиран от нас специалист. Същото се отнася за използваните принадлежности.

• За предотвратяване на транспортни щети уредът да се опакова надеждно или да се ползва оригиналната му опаковка.
• Също и след изтичане на гаранционния срок сме на Ваше разположение и ще изпълним при изгодни за Вас разноски евентуално налагащи се ремонти на MeisterCRAFT-уредите.
