GEBRUIKSAANWIJZING MFS3201 Meister Craft

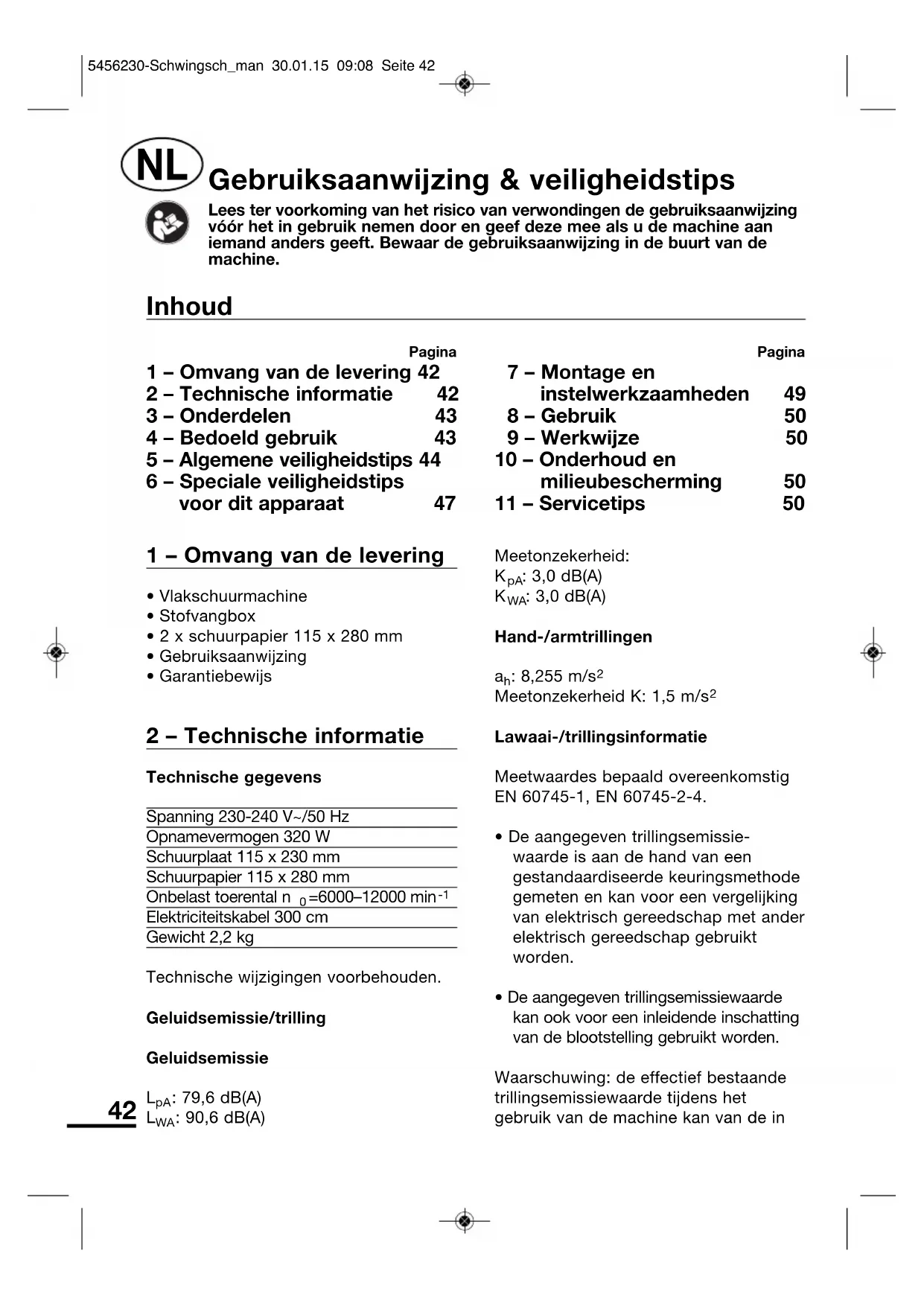

• Vlakschuurmachine• Stofvangbox• 2 x schuurpapier 115 x 280 mm• Gebruiksaanwijzing• Garantiebewijs 2 – Technische informatie Technische gegevensSpanning 230-240 V~/50 HzOpnamevermogen 320 WSchuurplaat 115 x 230 mmSchuurpapier 115 x 280 mmOnbelast toerental n =6000–12000 min Elektriciteitskabel 300 cmGewicht 2,2 kgTechnische wijzigingen voorbehouden.Geluidsemissie/trillingGeluidsemissie

: 8,255 m/s Meetonzekerheid K: 1,5 m/s Lawaai-/trillingsinformatieMeetwaardes bepaald overeenkomstigEN 60745-1, EN 60745-2-4.• De aangegeven trillingsemissie-waarde is aan de hand van eengestandaardiseerde keuringsmethodegemeten en kan voor een vergelijkingvan elektrisch gereedschap met anderelektrisch gereedschap gebruiktworden.• De aangegeven trillingsemissiewaardekan ook voor een inleidende inschattingvan de blootstelling gebruikt worden.Waarschuwing: de effectief bestaandetrillingsemissiewaarde tijdens hetgebruik van de machine kan van de in Gebruiksaanwijzing & veiligheidstips Lees ter voorkoming van het risico van verwondingen de gebruiksaanwijzingvóór het in gebruik nemen door en geef deze mee als u de machine aaniemand anders geeft. Bewaar de gebruiksaanwijzing in de buurt van demachine. Pagina 1 – Omvang van de levering 42 2 – Technische informatie 42 3 – Onderdelen 43 4 – Bedoeld gebruik 43 5 – Algemene veiligheidstips 44 6 – Speciale veiligheidstips voor dit apparaat 47 Pagina 7 – Montage en instelwerkzaamheden 49 8 – Gebruik 50 9 – Werkwijze 50 10 – Onderhoud en milieubescherming 50 11 – Servicetips 50 Inhoud 5456230-Schwingsch_man 30.01.15 09:08 Seite 4243 de gebruiksaanwijzing c.q. door de fabrikant aangegeven waarde afwijken. Dit kan veroorzaakt worden door volgende invloedsfactoren, die telkens vóór c.q. tijdens het gebruik in acht genomen dienen te worden:

• Wordt het apparaat correct gebruikt?

• Is de aard van het te behandelen materiaal correct?

• Is de gebruikstoestand van het apparaat in orde?

• Zijn de handgrepen, eventueel optionele trillingshandgrepen, gemonteerd en zijn deze vast aan de machineromp? Indien u tijdens het gebruik van de machine een onaangenaam gevoel of een huidverkleuring aan uw handen vaststelt, onderbreekt u het werk onmiddellijk. Las voldoende pauzes tijdens het werk in. Bij veronachtzaming van voldoende pauzes tijdens het werk kan het tot een hand-arm trillingssyndroom komen. Er dient een schatting van de belastingsgraad afhankelijk van het werk c.q. van het gebruik van de machine te gebeuren en er dienen passende pauzes tijdens het werk ingelast te worden. Op deze manier kan de belastingsgraad tijdens de hele werktijd aanzienlijk verminderd worden. Herleid het risico, dat u aan trillingen blootgesteld wordt, tot een minimum. Onderhoud deze machine in overeenstemming met de in de gebruiksaanwijzing vermelde instructies. Indien de machine vaker gebruikt c.q. gebezigd wordt, dient u met uw dealer contact op te nemen en eventueel antitrillingstoebehoren (handgrepen) te laten bezorgen. Vermijd het gebruik van de machine bij temperaturen van t = 10 °C of minder. Stel een werkrooster op, waardoor de belasting door trillingen beperkt kan worden. 3 – Onderdelen 1 Aan-/uitschakelaar 2 Handgreep 3 Kabel 4 Stofvangbox 5 Schuurplaat 6 Schuurstrookhouder 7 Opening voor stofafzuiging 8 Voorkeuze van de trilfrequentie 4 – Bedoeld gebruik Deze Vlakschuurmachine is alleen bedoeld voor droog schuren. In combinatie met schuurstroken met een geschikte korrel kan ze worden gebruikt voor de volgende soorten werk: Vlakschuren op een ondergrond van hout, metaal, gips en plamuur. Voorts is ze geschikt voor het verwijderen van oude verflagen, het tussendoor schuren en voor het verwijderen van roest. Gebruik de machine, gereedschappen en toebehoren (gegevens van de fabrikant letten) alleen voor het doel waarvoor ze bestemd zijn. Alle andere toepassingen zijn uitdrukkelijk uitgesloten. Dit apparaat is niet geschikt om door personen (inclusief kinderen) met beperkte fysieke, motorische of mentale vaardigheden of met een gebrek aan ervaring en/of kennis gebruikt te worden, tenzij onder toezicht van een voor hun veiligheid verantwoordelijk persoon of tenzij ze instructies kregen over hoe het apparaat gebruikt moet worden. Kinderen mogen in geen geval met het apparaat spelen. 5456230-Schwingsch_man 30.01.15 09:08 Seite 4344 Dit apparaat is alleen voor gebruik in huishoudelijke toepassingen bestemd. Niet-reglementair voorgeschreven gebruik Alle toepassingen met het apparaat, die niet in het hoofdstuk „Reglementair voorgeschreven gebruik" vermeld zijn, gelden als een niet-reglementair voorgeschreven gebruik. Toepassingen, waarvoor het elektrische gereedschap niet voorzien is, kunnen gevaren en verwondingen veroorzaken. Gebruik geen toebehoren, die niet speciaal voor dit elektrische gereedschap voorzien zijn. Alleen maar omdat u de toebehoren aan uw elektrisch gereedschap kunt bevestigen, garandeert dat geen veilig gebruik. Het toegestane toerental van het inzetgereedschap moet minstens zo hoog zijn als het op het elektrische gereedschap aangegeven, hoogste getal. Toebehoren, die sneller dan toegelaten draaien, kunnen stukbreken en rondvliegen. Buitendiameter en dikte van het inzet - gereedschap moeten met de opgegeven maten van uw elektrisch gereedschap overeenstemmen. Verkeerd opgemeten inzetgereedschap kan niet voldoende afgeschermd of gecontroleerd worden. Er bestaat gevaar voor verwondingen. Voor alle daaruit voortvloeiende materiële beschadigingen evenals lichamelijke letsels, die omwille van een verkeerde toepassing ontstaan zijn, is de gebruiker van het apparaat aansprakelijk. Bij gebruikmaking van andere c.q. niet- originele componenten aan de machine valt vanuit het oogpunt van de fabrikant de garantie weg. Restrisico’s: De gebruiksaanwijzing bij dit elektrische gereedschap omvat uitvoerige aanwijzingen voor een veilige werkwijze met elektrisch gereedschap. Toch impliceert al het elektrische gereedschap bepaalde restrisico’s, die ook door de aanwezige beschermingsinrichtingen niet volledig uit te sluiten zijn. Bedien elektrisch gereedschap daarom altijd met de nodige voorzichtigheid. Restrisico’s kunnen bijvoorbeeld zijn:

• Aanraken van roterende onderdelen of roterend gereedschap

• Verwonding door rondvliegende werkstukken of werkstukonderdelen

• Brandgevaar bij onvoldoende ventilatie van de motor

• Nadelige beïnvloeding van het gehoor bij werkzaamheden zonder gehoorbescherming Een veilige werkwijze hangt ook af van het feit, of het bedieningspersoneel met de omgang met het gegeven elektrische gereedschap vertrouwd is! Gepaste machinekennis alsook een omzichtig gedrag bij de werkzaamheden helpen om bestaande restrisico’s tot een minimum te herleiden. 5 – Algemene veiligheidstips voor de omgang met elektrisch gereedschap LET OP! Lees alle veiligheids - voorschriften en aanwijzingen. Wanneer de volgende voorschriften niet 5456230-Schwingsch_man 30.01.15 09:08 Seite 4445 in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar deze veiligheids voorschriften en aanwijzingen goed voor later gebruik. Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereed - schappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer). 1 Werkomgeving a Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b Werk met het gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereed - schappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen. 2 Elektrische veiligheid a De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. b Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. c Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. d Gebruik de kabel niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. e Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. f Als het gebruik van het elektrisch gereedschap in een vochtige omgeving onvermijdbaar is, gebruikt u een aardlekschakelaar. Dit beperkt het risico van een elektrische schok. 3 Veiligheid van personen a Wees alert, let goed op wat u doet en ga met verstand te werk bij het 5456230-Schwingsch_man 30.01.15 09:08 Seite 4546 gebruik van het elektrische gereedschap. Gebruik het gereedschap niet wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden. b Draag persoonlijke beschermende uitrusting en altijd een veiligheids - bril. Het gebruik van beschermende uitrusting, zoals een stofmasker, slipvaste schoenen, een veiligheids - helm of gehoorbescherming, afhankelijk van de werkomgeving, vermindert het verwondingsgevaar. c Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u het op de stroom - voorziening of de accu aansluit en voordat u het oppakt of draagt. Als u bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of als u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. e Overschat uzelf niet. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situaties beter onder controle houden. f Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. g Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van deze voorzieningen beperkt het gevaar door stof. 4 Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen a Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b Gebruik geen elektrisch gereed - schap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c Trek de stekker uit het stopcontact voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap. d Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereed- schappen zijn gevaarlijk wanneer 5456230-Schwingsch_man 30.01.15 09:08 Seite 4647 deze door onervaren personen worden gebruikt. e Verzorg het gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. f Houd snijdende inzetgereed - schappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. g Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen en zoals voor dit speciale gereed schaps type voorgeschreven. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereed - schappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden. 5 Service a Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. Bijkomende veiligheidsinstructies voor slijpers en polijsters

• Draag een stofmasker. Het inademen van stof kan een gevaar voor de met de bediening belaste persoon of voor in de nabijheid gesitueerde personen betekenen.

• Draag een geschikte, persoonlijke beschermingsuitrusting. De aanraking of contact van de huid met stof kan een gevaar voor de met de bediening belaste persoon of voor de in de nabijheid gesitueerde personen vormen. Opmerking: bij het slijpen van bijvoorbeeld loodhoudende verflagen, enkele houtsoorten en metaal kan er schadelijk/giftig stof ontstaan. Tref voldoende maatregelen om het inademen/aanraken van stof voor de operator en omstanders op een veilige manier te verhinderen.

• Gebruik de met het apparaat geleverde, bijkomende handgrepen. Doordat u de controle over de machine verliest, kan dit tot verwondingen leiden.

• Houd het apparaat aan de geïsoleerde greepoppervlakken vast wanneer u werkzaamheden uitvoert, waarbij het inzetgereedschap verborgen stroomleidingen of het eigen netsnoer kan raken. Het contact met een spanningvoerende leiding kan ook metalen apparaatonderdelen onder spanning zetten en tot een elektrische schok leiden. 6 – Speciale veiligheidstips voor dit apparaat

• Het apparaat steeds ingeschakeld tot aan het werkstuk brengen. 5456230-Schwingsch_man 30.01.15 09:08 Seite 4748

• Asbesthoudend materiaal mag niet behandeld worden. Bij andere vezelhoudende materialen van veiligheidsbril en stofafzuiging gebruik maken.

• Als apparaten in de open lucht gebruikt worden, moeten ze door middel van een aardlekschakelaar aangesloten worden. Verlengsnoer en stekker moeten voor gebruik buiten toegestaan zijn.

• Alleen voor droge schuurwerkzaam - heden gebruiken.

• Het inademen van schuurstof is gevaarlijk voor de gezondheid, werk daarom altijd met een ingeschakelde stofafzuiging. Draag indien nodig een adembescherming.

• Bevestig alleen accessoires met klittebandbevestiging op de schuurschotel.

• De stofafzuiggaten van schuurpapier en schuurplaat moeten zoveel mogelijk boven elkaar liggen.

• Oefen tijdens het schuren geen bovenmatige druk op de machine uit, om stilstand van de machine te voorkomen.

• Zet het werkstuk tegen verschuiven met behulp van spaninrichtingen vast.

• Snoer altijd naar achteren van de werkplek wegvoeren.

• Tijdens het gebruik het apparaat altijd met beide handen geleiden en stevig gaan staan.

• Het apparaat mag niet vochtig zijn en ook niet in een vochtige omgeving gebruikt worden.

• Vóór elk gebruik apparaat, snoer en stekker controleren. Laat schaden alleen door een vakman repareren. Stekker alleen met een uitgeschakelde machine in het stopcontact steken.

• Draag bij werkzaamheden waarbij stof ontstaat, een adembescherming en veiligheidsbril, rook niet en vermijd open vuur.

• Handschoenen gebruiken.

• Draag een gehoorbescherming.

• Beschermbril dragen.

• Trek vóór alle werkzaamheden aan de machine altijd eerst de stekker uit het stopcontact.

• Geen gereedschapsleutel erin laten steken.

• Algemene veiligheidswenken voor de omgang met elektrisch gereedschap.

• Schakel het apparaat uit en trek de netstekker uit het stopcontact wanneer het netsnoer beschadigd is. Een beschadigd netsnoer moet door de fabrikant, door zijn klantenservice - afdeling of door een gelijkwaardig gekwalificeerde persoon vervangen worden. 5456230-Schwingsch_man 30.01.15 09:08 Seite 4849 Typeaanduidingplaatje Technische gegevens op het type - aanduidingplaatje in acht nemen! De gegevens hebben volgende betekenis: MFS320-1 Modelbenaming 5456230 Artikelnummer Bj. Bouwjaar SN Serienummer 230-240 V~/ Netspanning en -frequentie 50 Hz 320 W Max. opgenomen vermogen

Toerental bij onbelaste werking Vrijwillig kwaliteitszegel "Geteste veiligheid" EG-conformiteitsmerkteken (conformiteit met Europese veiligheidsnormen) Niet samen met het huisvuil afvoeren! Adres van de fabrikant Veiligheidssignalering Veiligheidssignaleringen in acht nemen! De symbolen hebben volgende betekenis: Draag bij werkzaamheden waarbij stof ontstaat, een adembescherming en veilig - heidsbril, rook niet en vermijd open vuur. Gebruiksaanwijzing lezen! Beschermbril dragen! Altijd met aangesloten stofvanginrichting werken! Dubbel geïsoleerd! 7 – Montage en instelwerkzaamheden Schuurpapier aanbrengen Schakel de machine uit. Trek de stekker uit het stopcontact. Leg het schuurpapier strak over de schuurvoet. Let erop dat alle gaten van het papier zo veel mogelijk op de gaten in de schuurvoet liggen. Vouw het uitstekende papier om en klem het zoals in afb. 2 vast. Stofafzuiging Het apparaat beschikt over een geïntegreerde stofafzuiging. Bijgeleverde stofvangbox (4) in de stofzuigaansluiting steken. Voorinstelling van het aantal schuurbewegingen (Afb. 3) De machine beschikt over een elektronische regeling voor een op het materiaal afgestemde voorinstelling van het aantal schuurbewegingen. Daarvoor wordt het stelwieltje (8) tussen de posities 1, laagste aantal schuur - bewegingen, – bijv. voor het voorzichtig schuren – en MAX, hoogste aantal schuurbewegingen, bewogen. 5456230-Schwingsch_man 30.01.15 09:08 Seite 4950 Voor niet-bindende aanbevelingen voor de instelling van het apparaat zie afb. 4. 8 – Gebruik Aan- uitschakelen Steek de stekker in een stopcontact

• Aan: schakelaar (1) naar rechts duwen.

• Uit: schakelaar naar links duwen. 9 – Werkwijze Schuren Schakel de machine aan. Beweeg het schuurvlak met lichte ellipsvormige bewegingen over het te slijpen werk. Oefen geen extre druk uit. Het eigen gewicht van de machine is voldoende groot. Slijp meerdere malen waarbij u steeds een fijnere korrel gebruikt. 10 – Onderhoud en milieubescherming Stofzuigaansluiting tussendoor met een droge kwast reinigen. De behuizing uitsluitend met een vochtige doek reinigen – geen oplosmiddelen gebruiken! Vervolgens goed afdrogen. Stofvangbox (4) voor het ledigen van de stofzuigaansluiting afnemen. Voorzichtig ledigen, stofvorming vermijden. Geen houtstof inademen! OPGELET! Niet meer bruikbare elektro- en accuapparaten horen niet thuis bij het huishoudelijk afval! Ze moeten overeenkomstig richtlijn 2012/19/EU voor afge - dankte elektro- en elek tro - nische apparatuur afzonderlijk verzameld en naar een milieuvriendelijk en vakkundig recycling - centrum gebracht worden. Breng niet meer bruikbare elektrische apparatuur naar een plaatselijk inzamelpunt. Verpakkingsmaterialen naar soort gescheiden inzamelen en conform de plaatselijke bepalingen afvoeren. Vraag voor details bij uw gemeente na. 11 – Servicetips

• Bewaar de machine, de handleiding en eventuele hulpstukken in de originele verpakking. Op die manier heeft u zowel alle informatie als alle onderdelen steeds bij de hand.

• Meister-gereedschappen behoeven nauwelijks enig onderhoud. Voor het schoonmaken van het machinehuis is een vochtige doek voldoende. Elektromachines nooit in het water houden. Verdere aan wijzingen treft u in de handleiding aan.

• Meister-artikelen worden aan strenge kwaliteitscontroles onderworpen. Mocht er desondanks toch nog een defect m.b.t. het functioneren optreden, dan verzoeken wij u de machine aan ons service-adres toe te zenden. De reparatietijd zal maximaal ca. 2 weken duren. 5456230-Schwingsch_man 30.01.15 09:08 Seite 5051

• Een korte beschrijving van het defect verkort zowel de tijd die nodig is om de fout op te sporen, als de reparatietijd zelf. Zolang de garantie geldig is, gelieve u de te repareren machine met het garantie-certificaat en de kassabon op te sturen.

• Als de reparatie niet (meer) onder de garantie valt, dan zullen wij de reparatiekosten helaas in rekening moeten brengen. ATTENTIE! indien het apparaat door u wordt opengemaakt, dan vervallen al uw aanspraken op garantie! BELANGRIJK! Wij wijzen er uitdrukkelijk op, dat wij volgens de wet op de productaansprakelijk - heid niet voor door onze apparaten veroorzaakte schade op hoeven te komen, voor zover deze door ondeskundige reparatie veroorzaakt of bij een vervangen van onderdelen niet onze originele onderdelen of door ons goedgekeurde onderdelen gebruikt werden en de reparatie niet door de klantenservice van Meister Werkzeuge GmbH of een geautoriseerde vakman uitgevoerd werd! Dit geldt ook voor de gebruikte accessoires.

• Ter voorkoming van transportschade verzoeken wij u de machine deugdelijk te verpakken, respectievelijk de originele verpakking te gebruiken.

• Ook na het verstrijken van de garantietermijn kunt u op ons blijven rekenen, omdat eventuele reparaties aan Meister-artikelen dan tegen lage kosten door ons worden uitgevoerd. 5456230-Schwingsch_man 30.01.15 09:08 Seite 5152 1 – Zakres dostawy
