NÁVOD K OBSLUZE MES 480 E Meister Craft

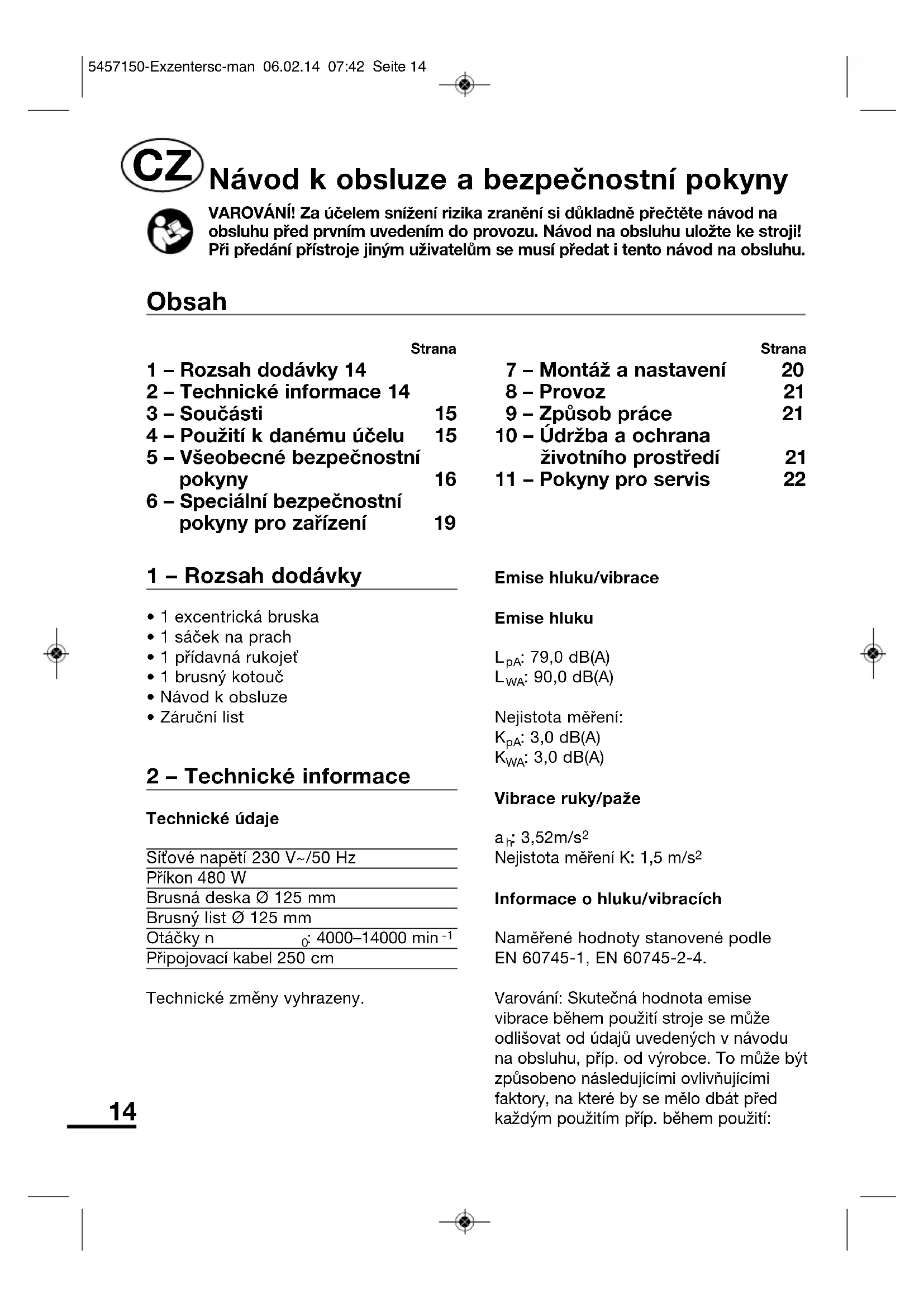

• 1 excentrická bruska• 1 sáček na prach• 1 přídavná rukojeť• 1 brusný kotouč• Návod k obsluze• Záruční list 2 – Technické informace Technické údajeSíťové napětí 230 V~/50 HzPříkon 480 WBrusná deska Ø 125 mmBrusný list Ø 125 mmOtáčky n : 4000–14000 min Připojovací kabel 250 cmTechnické změny vyhrazeny.Emise hluku/vibraceEmise hluku

: 90,0 dB(A)Nejistota měření:

: 3,52m/s Nejistota měření K: 1,5 m/s Informace o hluku/vibracíchNaměřené hodnoty stanovené podleEN 60745-1, EN 60745-2-4.Varování: Skutečná hodnota emisevibrace během použití stroje se můžeodlišovat od údajů uvedených v návoduna obsluhu, příp. od výrobce. To může býtzpůsobeno následujícími ovlivňujícímifaktory, na které by se mělo dbát předkaždým použitím příp. během použití: Návod k obsluze a bezpečnostní pokyny VAROVÁNÍ! Za účelem snížení rizika zranění si důkladně přečtěte návod naobsluhu před prvním uvedením do provozu. Návod na obsluhu uložte ke stroji!Při předání přístroje jiným uživatelům se musí předat i tento návod na obsluhu. Strana 1 – Rozsah dodávky 14 2 – Technické informace 14 3 – Součásti 15 4 – Použití k danému účelu 15 5 – Všeobecné bezpečnostní pokyny 16 6 – Speciální bezpečnostní pokyny pro zařízení 19 Strana 7 – Montáž a nastavení 20 8 – Provoz 21 9 – Způsob práce 21 10 – Údržba a ochrana životního prostředí 21 11 – Pokyny pro servis 22 Obsah 5457150-Exzentersc-man 06.02.14 07:42 Seite 1415

• Používá se přístroj správně

• Je druh zpracovávaného materiálu správný

• Je v pořádku provozní stav přístroje

• Namontovaly se rukojeti příp. volitelné vibrační rukojeti a jsou pevně osazeny na tělese stroje Pokud byste během použití stroje měli nepříjemný pocit nebo došlo ke zbarvení pokožky na vašich rukách, okamžitě práci přerušte. Dodržujte dostatečné pracovní přestávky. Nedodržují-li se dostatečné pracovní přestávky, může dojít k vibračnímu syndromu horní končetiny. Měl by se provést odhad stupně zatížení v závislosti na práci příp. použití stroje a podle toho dodržovat odpovídající pracovní přestávky. Tím lze podstatně snížit stupeň zatížení během celé pracovní doby. Minimalizujte riziko, kterému jste při vibracích vystaveni. Stroj odpovídajícně ošetřujte podle pokynů uvedených v návodu na obsluhu. Používá-li se stroj častěji, měli byste se spojit se svým specializovaným prodejcem a příp. si obstarat antivibrační příslušenství (rukojeti). Vyhýbejte se použití stroje při teplotách t = 10 °C nebo méně. Připravte pracovní plán, na základě něhož by se dalo snížit zatížení vibracemi. 3 – Součásti 1Rukojeť 2 Zapínač/vypínač s předvolbou otáček 3 Předvolba otáček 4 Otvory pro odsávání prachu 5 Brusný talíř 6 Přípojka pro vysavač 7 Sáček na prach 8 Připojovací kabel 4 – Použití k danému účelu Tato excentrická bruska pracuje jen při broušení na sucho a s vhodným příslušenstvím je vhodná pro tyto práce: čistění, broušení, leštění dřevěných, kovových a minerálních podkladů, především vyklenutých ploch. Používejte stroj, nástroje a příslušenství pro další práce (dbejte na údaje výrobce) jen pro účel použití, ke kterému jsou určeny. Všechny ostatní způsoby použití jsou výslovně vyloučeny. Tento přístroj není určený k používání osobami (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi či s nedostatkem zkušeností a/nebo poznatků, kromě případů, pokud jsou pod dozorem osoby zodpovědné za jejich bezpečnost, nebo pokud obdrží pokyny týkající se používání přístroje. Děti musejí být pod dozorem, aby se zajistilo, že si s přístrojem nebudou hrát. Tento nástroj je určen jen k domácímu použití. Použití v rozporu s účelem Veškerá použití přístroje, která nejsou uvedena v kapitole „Použití v souladu s účelem“, jsou považována za použití v rozporu s účelem. Tento elektrický nástroj není vhodný k leštění. Použití, pro které není elektrický nástroj určen, může mít za následek ohrožení a úrazy. Nepoužívejte žádné příslušenství, které není zvlášť určeno pro tento elektrický nástroj. 5457150-Exzentersc-man 06.02.14 07:42 Seite 1516 Samotná skutečnost, že je možné příslušenství upevnit k vašemu elektrickému přístroji, nezaručuje bezpečné použití. Dovolené otáčky vložného nástroje musejí být minimálně tak vysoké, jak vysoké jsou maximální otáčky uvedené na elektrickém nástroji. Příslušenství, které se otáčí rychleji než je dovoleno, může prasknout a rozlétnout se všemi směry. Vnější průměr a tloušťka vložného nástroje musejí odpovídat rozměrovým údajům vašeho elektrického nástroje. Nesprávně dimenzované vložné nástroje nelze dostatečně krýt nebo kontrolovat. Vložné nástroje, které přesně nesedí na brusném vřetenu elektrického nástroje, se otáčejí nerovnoměrně, silně vibrují a mohou způsobit ztrátu kontroly. Hrozí nebezpečí úrazu. Za všechny takto vzniklé hmotné škody a úrazy osob, vzniklé následkem nesprávného používání, ručí uživatel přístroje. Při použití jiných nebo neoriginálních součástí na stroji pozbývá záruka výrobce platnost. Zbytková rizika: Návod k obsluze k tomuto elektrickému nástroji obsahuje podrobné pokyny k bezpečné práci s elektrickými nástroji. Každý elektrický nástroj ale zahrnuje určitá zbytková rizika, která nelze zcela vyloučit ani použitím provedených bezpečnostních a ochranných zařízení. Z tohoto důvodu vždy obsluhujte elektrické nástroje s potřebnou opatrností. Zbytková rizika mohou být například:

• dotyk rotujících součástí nebo nástrojů.

• úraz způsobený odlétnutím obrobku nebo součástí obrobku.

• nebezpečí požáru při nedostatečném odvětrání motoru.

• poškození sluchu při práci bez ochrany sluchu. Bezpečná práce závisí také na znalostech obsluhujícího personálu v oblasti manipulace s příslušným elektrickým nástrojem! Příslušné znalosti stroje a opatrná manipulace při práci pomáhají minimalizovat zbytková rizika. 5 – Všeobecné bezpečnostní pokyny pro zacházením s elektrickým nářadím VAROVÁNÍ! Přečtěte si všechny bezpečnostní pokyny a instrukce. Opomenutí při dodržování bezpečnostních pokynů a instrukcí může zapříčinit zásah elektrickým proudem, požár a/nebo těžká zranění. Uschovejte veškeré podklady, v nichž jsou uvedeny bezpečnostní pokyny a instrukce, pro použití v budoucnu. Výraz „elektrický nástroj“, uvedený v bezpečnostních pokynech, platí pro elektrické nástroje, které jsou napájené ze sítě (se síťovým kabelem), a elektrické nástroje napájené z akumulátorů (bez síťového kabelu). 1 Pracoviště a Udržujte své pracoviště v čistotě a uklizené. Nepořádek a neosvětlené pracoviště může vést k úrazům. b Nepracujte se zařízením ve výbušném prostředí, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prachy. 5457150-Exzentersc-man 06.02.14 07:42 Seite 1617 Elektrické nářadí vytváří jiskry, které mohou zapálit prach nebo páry. c Během používání elektrického nářadí zamezte přístupu dětí a jiných osob. Při odvedení pozornosti můžete ztratit kontrolu nad zařízením. 2 Elektrická bezpečnost a Připojovací zástrčka přístroje musí odpovídat zásuvce. Zástrčka se v žádném případě nesmí upravovat. Nepoužívejte společně s přístroji s ochranou uzemněním žádné adaptéry na zástrčky. Zástrčky, na kterých nebyly provedeny žádné změny a vhodné zásuvky snižují riziko úrazu elektrickým proudem. b Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy, jako jakou trubky, topná tělesa, sporáky nebo chladničky. Když je Vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem. c Nevystavujte přístroj dešti nebo vlhku. Vniknutí vody do elektrického spotřebiče zvyšuje riziko úrazu elektrickým proudem. d Nepoužívejte kabel k jiným účelům než pro které byl určen, pro přenášení přístroje, jeho zavěšování nebo pro vytahování zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od působení tepla, oleje, ostrých hran nebo pohybujících se částí přístroje. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem. e Když pracujete s elektrickým nářadím venku, používejte jen prodlužovací kabely, které jsou schválené i pro používání ve venkovním prostředí. Používání kabelu vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem. f) Pokud nelze zamezit provoz elektrického přístroje ve vlhkém prostředí, použijte ochranný vypínač proti chybnému proudu. Použitím ochranného vypínače proti chybnému proudu se sníží riziko zásahu elektrickým proudem. 3 Bezpečnost osob a Buďte opatrní, dbejte na to, co děláte a k práci s elektrickým nářadím přistupujte rozumně. Zařízení nepoužívejte, když jste unavení a nebo jste pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání přístroje může vést k vážným poraněním. b Noste osobní ochrannou výstroj a vždy ochranné brýle. Nošení osobní ochranné výstroje jako je protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přílba nebo chrániče sluchu, podle způsobu a použití elektrického nářadí, snižuje riziko poranění. c Zabraňte neúmyslnému uvedení do provozu. Dříve než zastrčíte zástrčku do zásuvky se ujistěte, že je spínač v poloze „OFF“ (VYP). Když máte při přenášení přístroje prst na spínači nebo když připojujete zapnutý přístroj do sítě, může to způsobit úrazy. d Dříve než přístroj zapnete, odstraňte nastavovací nástroje nebo klíče na šrouby. Nástroj nebo klíč, který se nachází v otáčející se části přístroje, může způsobit zranění. e Nepřeceňujte se. Dbejte na bezpečné stání a udržujte neustále 5457150-Exzentersc-man 06.02.14 07:42 Seite 1718 rovnováhu. Tím můžete přístroj v neočekávaných situacích lépe kontrolovat. f Noste vhodný oděv. Nenose volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohybujících se částí. Pohybující se části by mohly volný oděv, šperky nebo dlouhé vlasy zachytit. g Pokud je možné namontovat zařízení na odsávání a zachycování prachu, ubezpečte se, že jsou připojená a že se správně používají. Používání těchto zařízení snižuje ohrožení prachem. 4 Pečlivé zacházení a používání elektrického nářadí a Přístroj nepřetěžujte. Používejte pro práci elektrické nářadí, které je pro ni určeno. Vhodným elektrickým nářadím pracujete lépe a bezpečněji v uvedeném rozsahu výkonu. b Nepoužívejte žádné elektrické nářadí, jehož spínač je poškozený. Elektrické nářadí, které se již nedá zapnout nebo vypnout, je nebezpečné a musí se opravit. c Před tím, než začněte provádět nastavení na přístroji, vyměňovat příslušenství nebo přístroj odložíte, vytáhněte zástrčku ze zásuvky. To t o bezpečností opatření zabraňuje neúmyslnému spuštění přístroje. d Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechávejte s přístrojem pracovat osoby, které s ním nejsou obeznámeny nebo které nečetly tento návod. Elektrické nářadí je nebezpečné, když ho používají nezkušené osoby. e Přístroj pečlivě ošetřujte. Kontrolujte, jestli pohybující se části zařízení fungují bezchybně a neváznou, jestli části nejsou zlomené nebo natolik poškozené, že by byla ohrožena funkce přístroje. Poškozené části dejte před použitím přístroje opravit. Mnoho úrazů je způsobeno nesprávně udržovaným elektrickým nářadím. f Udržujte řezací nástroje ostré a čisté. Pečlivě ošetřované řezací nástroje s ostrými řeznými hranami se méně zasekávají a dají se snáze vodit. g Používejte elektrické nářadí, příslušenství, násady atd. podle tohoto návodu a tak, jak je to pro tento speciální typ přístroje předepsáno. Dbejte přitom na pracovní podmínky a na prováděnou činnost. Použití elektrických nástrojů pro jiné než určené účely může přivodit nebezpečné situace. 5 Servis a Nářadí svěřte do opravy jen kvalifikovanému odbornému personálu a jen s originálními náhradními díly. Tím je zaručeno, že zůstane bezpečnost přístroje zachována. Další bezpečnostní pokyny pro brusiče a leštiče

• Noste ochrannou masku proti prachu. Vdechování prachu může znamenat ohrožení pro personál obsluhy nebo osoby nacházející se v blízkosti.

• Noste vhodný osobní ochranný výstroj. Dotyk nebo kontakt pokožky s prachem může znamenat ohrožení pro personál obsluhy nebo osoby nacházející se v blízkosti. 5457150-Exzentersc-man 06.02.14 07:42 Seite 1819 Upozornění: Při broušení, např. nátěrů obsahujících olovo, některých druhů dřeva a kovu, mohou vznikat škodlivé/jedovaté prachy. Proveďte dostatečná opatření, aby se zabránilo vdechování prachu/kontaktu s prachem ze strany obsluhovatele a osob nacházejících se v blízkosti.

• Používejte přídavné rukojeti dodané s přístrojem. Ztráta kontroly nad strojem může vést k poraněním.

• Při vykonávání prací, při nichž se vložený nástroj může dotknout skrytých elektrických vedení nebo samotného síťového kabelu, držte přístroj pouze za izolované plochy rukojeti. Kontakt s vedením pod napětím může přivést napětí i do kovových částí přístroje a vést k úrazu elektrickým proudem. 6 – Speciální bezpečnostní pokyny pro zařízení

• Přístroj přesouvejte k obráběnému předmětu vždy zapnutý.

• Materiál s obsahem azbestu se nesmí opracovávat. U jiných materiálů s obsahem vláken používejte ochrannou masku a odsávání prachu.

• Pokud se přístroje používají venku, musejí se zapojit prostřednictvím ochranného vypínače proti chybnému proudu. Prodlužovací kabely a zástrčky musejí být schválené pro vnější prostory.

• Používejte jen k broušení za sucha.

• Vdechování brusného prachu je zdraví škodlivé, proto pracujte zásadně jen se zapnutým odsáváním prachu. Případně použijte ochranu dýchacích cest.

• Na brusný talíř upevňujte jen příslušenství opatřené suchým zipem.

• Otvory pro odsávání prachu z brusného papíru a brusné desky se musí do značné míry překrývat.

• Při broušení nevyvíjejte na přístroj nadměrný tlak, aby nedošlo jeho k zastavení.

• Zajistěte obrobek proti posunutí prostředky k upnutí.

• Veďte kabel vždy směrem dozadu od pracovního místa.

• Během provozu veďte nářadí vždy oběma rukama a zaujměte pevný postoj.

• Pila nesmí být vlhká a nesmí se s ní pracovat ve vlhkém prostředí.

• Před každým použitím zkontrolujte nástroj, kabel a zástrčku. Závady svěřte do opravy jen odborníkovi. Zastrčte zástrčku do zásuvky, jen když je stroj vypnutý.

• Při pracích, při kterých se vyvíjí prach, noste ochranu dýchacího ústrojí a ochranné brýle, nekuřte, vyhýbejte se otevřenému ohni.

• Přede všemi pracemi na nářadí vytáhněte předtím zástrčku ze zásuvky.

• Nenechávejte nastrčené žádné nástrojové klíče.

• Dbejte na všeobecné bezpečnostní pokyny pro zacházení s elektrickým nářadím.

• Pokud je přípojné vedení poškozené, vypněte přístroj a vytáhněte síťovou zástrčku ze zásuvky. Poškozené přípojné vedení musí vyměnit výrobce nebo jeho zákaznický servis nebo obdobně kvalifikovaná osoba. Typový štítek Dodržujte technické údaje uvedené na typovém štítku! Údaje mají následující význam: MES 480 E název modelu 5457150 číslo výrobku Bj. Rok výroby SN Sériové číslo 230 V~/50 Hz Síťové napětí a frekvence sítě 480 W Max. příkon

Otáčky ve volnoběhu Dobrovolná značka kvality "přezkoušená bezpečnost" od TÜV Značka CE (shoda s evropskými bezpečnostními normami) Nelikvidujte s domácím odpadem! Adresa výrobce Bezpečnostní označení Dbejte na bezpečnostní označení! Symboly mají následující význam: Noste ochranné brýle! Přečtěte si návod na obsluhu! Noste ochranu sluchu! Pracujte vždy s připojeným odpadovým zařízením na prach! Dvojitě izolováno! 7 – Montáž a nastavení Regulace otáček/Předvolba otáček (Obr. 1) Přístroj je vybaven elektronickým řízením otáček, takže je při stisknutí spínače (2) možná plynulá změna otáček v rámci uvedených hodnot, např. pro jemné přibroušení. Nastavovací kolečko (3) pro předvolbu otáček, které je integrované ve spínači, umožňuje předvolbu otáček vhodných Meister Werkzeuge GmbH · Oberkamper Str. 37–39D-42349 Wuppertal · Germany 5457150-Exzentersc-man 06.02.14 07:42 Seite 2021 pro daný materiál, (+) = zvýšení otáček, (–) = snížení otáček. Přídavná rukojeť (Obr. 2) Přídavná rukojeť slouží pro bezpečnou manipulaci a vedení brusky během broušení. Rukojeť se dá nastavit plynule vždy do nejvhodnější pracovní polohy. Uvolněte křídlový šroub na přídavné rukojeti otáčením doleva, posuňte ji potom do požadované pozice a nakonec otáčením doprava opět utáhněte. Vložení brusného papíru (Obr. 3) POZOR! Vypněte stroj, vytáhněte zástrčku ze síťové zásuvky. Brusný talíř je vybaven systémem suchých zipů pro brusné listy. To umožňuje rychlé upevnění nových brusných listů bez upínacího přípravku. Před nasazením nového brusného listu vyklepejte suchý zip z brusného talíře. Brusný papír napněte přes brusnou desku (5), dbejte na to, aby se děrování (4) brusného talíře a brusných kotoučů překrývalo. Odsávání prachu (Obr. 4) Připojte sáček na zachycování prachu k přípojce pro vysavač (6). Zkontrolujte stav naplnění a sáček často vyprazdňujte. Pracujte vždy s připojeným odsáváním prachu! 8 – Provoz Zapnutí a vypnutí Připojte síťovou zástrčku do zásuvky

• Zapnutí trvalého provozu: Stiskněte spínač (2) [I].

• Vypnutí trvalého provozu: Stiskněte spínač (2) [0]. 9 – Způsob práce Broušení Nasaďte přístroj celou brusnou plochou na opracovávaný předmět. Zapněte stroj a posunujte krouživými pohyby po opracovávané ploše. Při broušení nevyvíjejte na stroj přídavný tlak, vlastní váha stroje zpravidla stačí pro zaručení optimálního počtu otáček a dobrého pracovního výsledku. Zabraňte vzpříčení! Při broušení prováděném v několika postupech používejte vždy jemnější zrnitosti. Leštění Lešticí prostředek naneste křížem a po mírném zaschnutí vyleštěte. Po ukončení pracovního postupu zmírněte přítlačnou sílu a nadzdvihněte přístroj z opracovávaného předmětu a teprve poté stroj vypněte. 10 – Údržba a ochrana životního prostředí POZOR! Přede všemi pracemi spojenými s ošetřováním a údržbou vytáhněte zástrčku ze zásuvky. Otvory pro odsávání prachu (4) průběžně čistěte suchým štětcem. Čistěte kryt jen vlhkým hadříkem - nepoužívejte rozpouštědla! Nakonec dobře osušte. Sáček na zachycování prachu pro vyprázdnění vyjměte z plastové části. Opatrně vyprázdněte, 5457150-Exzentersc-man 06.02.14 07:42 Seite 2122

zabraňte zvíření prachu. Nevdechujte dřevěný prach! Sáček vyperte ve studeném mýdlovém roztoku a nechte uschnout. Před každým použitím zkontrolujte, jestli stroj, kabel a příslušenství není poškozené. Opravy případně svěřte odborníkovi. Již nefunkční přístroje odevzdejte podle místních předpisů k odborné likvidaci. POZOR! Nepoužitelné elektrické a akumulátorové přístoje nepatří do domácího odpadul! Je třeba je shromažďovat odděleně podle směrnice 2012/19 EU pro elektrické a elektronické staré přístroje a odevzdat sekci ekologické a odborné recyklace. Odevzdávejte prosím nepoužitelné elektrické nářadí v místní sběrně. Obalový materiál shromažďujte odděleně podle druhu a likvidujte podle místních předpisů. Podrobnosti získáte od Vaší místní správy. 11 – Pokyny pro servis

• Uchovávejte stroj, návod k obsluze a případně i příslušenství v originálním balení. Takto budete mít veškeré informace i součásti neustále po ruce.

• Přístroje MeisterCRAFT téměř nevyžadují údržbu, k čištění krytu postačí vlhký hadřík. Elektrické stroje nikdy neponořujte do vody. Další pokyny jsou uvedeny v návodu k obsluze.

• Přístroje MeisterCRAFT podléhají přísné kontrole jakosti. Pokud se by přesto vyskytla porucha funkce, zašlete přístroj na adresu naší servisní služby. Opravu provedeme obratem.

• Stručný popis poruchy zkracuje dobu hledání místa závady i opravy. Během záruční lhůty prosím přiložte k přístroji záruční list a doklad o nákupu.

• Pokud se nejedná o záruční opravu, budeme vám náklady na opravu účtovat. DŮLEŽITÉ UPOZORNĚNÍ! Po otevření přístroje zaniká nárok na záruku! DŮLEŽITÉ! Výslovně upozorňujeme na to, že podle zákona o ručení za produkty neručíme za škody vzniklé našimi přístroji, pokud byly způsobeny nesprávnou opravou nebo pokud při výměně některé části nebyly použity naše originální díly popř! námi schválené díly a oprava nebyla provedena firmou Meister Werkzeuge GmbH v zákaznickém servisu nebo autorizovaným odborníkem! Totéž platí i pro použité příslušenství.

• Přístroj bezpečně zabalte nebo použijte originálního obalu, aby se při přepravě nepoškodil.

• I po uplynutí záruční doby jsme vám rádi k dispozici a případné opravy přístrojů MeisterCRAFT provedeme za výhodné ceny. 5457150-Exzentersc-man 06.02.14 07:42 Seite 2223 1 – Étendue des fournitures
