NÁVOD K OBSLUZE BH999E HONEYWELL

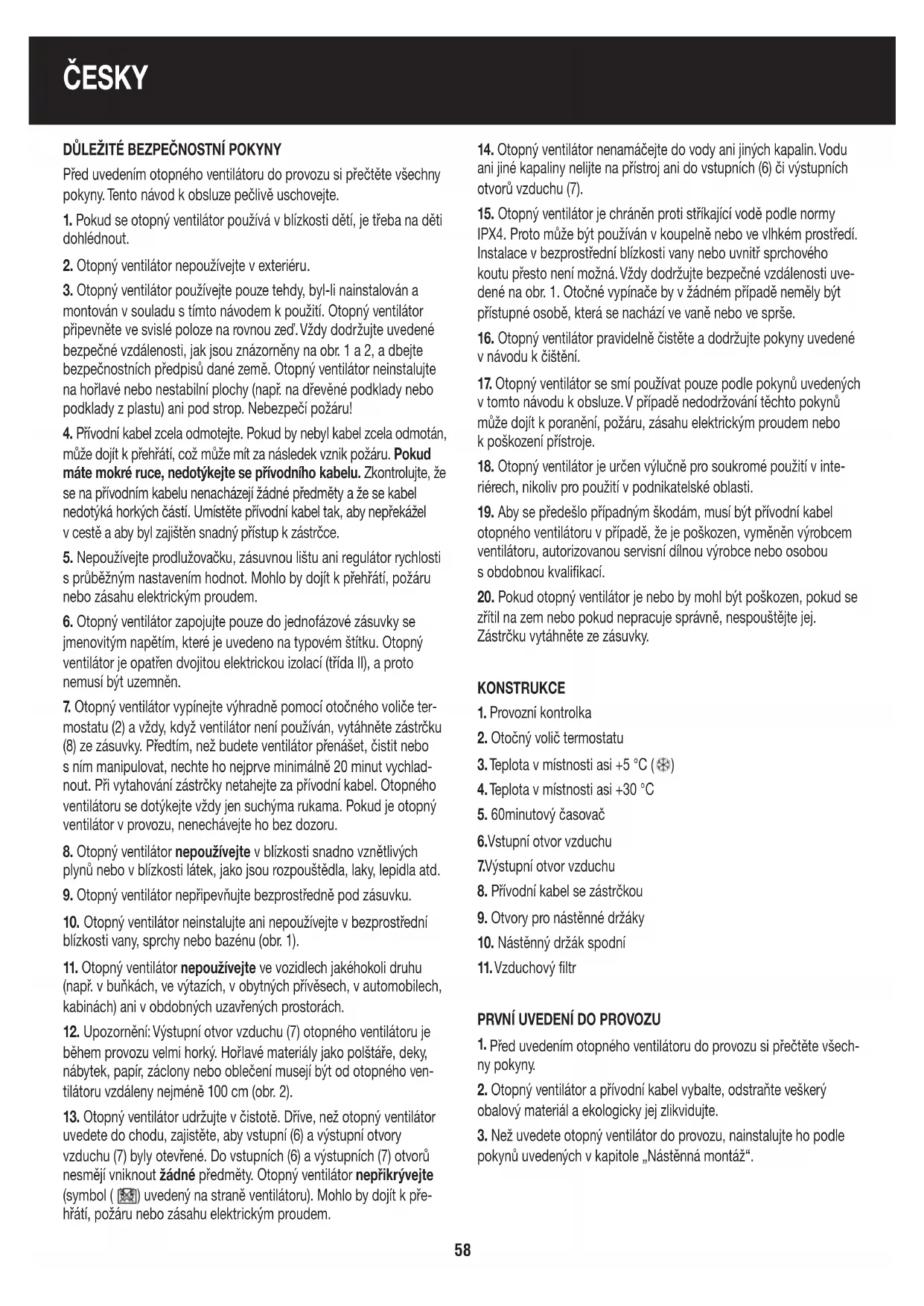

Před uvedením otopného ventilátoru do provozu si přečtěte všechny pokyny. Tento návod k obsluze pečlivě uschovejte.

1. Pokud se otopný ventilátor používá v blízkosti dětí, je třeba na děti

2. Otopný ventilátor nepoužívejte v exteriéru.

3. Otopný ventilátor používejte pouze tehdy, byl-li nainstalován a

montován v souladu s tímto návodem k použití. Otopný ventilátor připevněte ve svislé poloze na rovnou zeď. Vždy dodržujte uvedené bezpečné vzdálenosti, jak jsou znázorněny na obr. 1 a 2, a dbejte bezpečnostních předpisů dané země. Otopný ventilátor neinstalujte na hořlavé nebo nestabilní plochy (např. na dřevěné podklady nebo podklady z plastu) ani pod strop. Nebezpečí požáru!

4. Přívodní kabel zcela odmotejte. Pokud by nebyl kabel zcela odmotán,

může dojít k přehřátí, což může mít za následek vznik požáru. Pokud máte mokré ruce, nedotýkejte se přívodního kabelu. Zkontrolujte, že se na přívodním kabelu nenacházejí žádné předměty a že se kabel nedotýká horkých částí. Umístěte přívodní kabel tak, aby nepřekážel v cestě a aby byl zajištěn snadný přístup k zástrčce.

5. Nepoužívejte prodlužovačku, zásuvnou lištu ani regulátor rychlosti

s průběžným nastavením hodnot. Mohlo by dojít k přehřátí, požáru nebo zásahu elektrickým proudem.

6. Otopný ventilátor zapojujte pouze do jednofázové zásuvky se

jmenovitým napětím, které je uvedeno na typovém štítku. Otopný ventilátor je opatřen dvojitou elektrickou izolací (třída II), a proto nemusí být uzemněn.

7. Otopný ventilátor vypínejte výhradně pomocí otočného voliče ter-

mostatu (2) a vždy, když ventilátor není používán, vytáhněte zástrčku (8) ze zásuvky. Předtím, než budete ventilátor přenášet, čistit nebo s ním manipulovat, nechte ho nejprve minimálně 20 minut vychlad- nout. Při vytahování zástrčky netahejte za přívodní kabel. Otopného ventilátoru se dotýkejte vždy jen suchýma rukama. Pokud je otopný ventilátor v provozu, nenechávejte ho bez dozoru.

8. Otopný ventilátor nepoužívejte v blízkosti snadno vznětlivých

plynů nebo v blízkosti látek, jako jsou rozpouštědla, laky, lepidla atd.

9. Otopný ventilátor nepřipevňujte bezprostředně pod zásuvku.

10. Otopný ventilátor neinstalujte ani nepoužívejte v bezprostřední

blízkosti vany, sprchy nebo bazénu (obr. 1).

11. Otopný ventilátor nepoužívejte ve vozidlech jakéhokoli druhu

(např. v buňkách, ve výtazích, v obytných přívěsech, v automobilech, kabinách) ani v obdobných uzavřených prostorách.

12. Upozornění: Výstupní otvor vzduchu (7) otopného ventilátoru je

během provozu velmi horký. Hořlavé materiály jako polštáře, deky, nábytek, papír, záclony nebo oblečení musejí být od otopného ven- tilátoru vzdáleny nejméně 100 cm (obr. 2).

13. Otopný ventilátor udržujte v čistotě. Dříve, než otopný ventilátor

uvedete do chodu, zajistěte, aby vstupní (6) a výstupní otvory vzduchu (7) byly otevřené. Do vstupních (6) a výstupních (7) otvorů nesmějí vniknout žádné předměty. Otopný ventilátor nepřikrývejte (symbol ( ) uvedený na straně ventilátoru). Mohlo by dojít k pře- hřátí, požáru nebo zásahu elektrickým proudem.

14. Otopný ventilátor nenamáčejte do vody ani jiných kapalin. Vodu

ani jiné kapaliny nelijte na přístroj ani do vstupních (6) či výstupních otvorů vzduchu (7).

15. Otopný ventilátor je chráněn proti stříkající vodě podle normy

IPX4. Proto může být používán v koupelně nebo ve vlhkém prostředí. Instalace v bezprostřední blízkosti vany nebo uvnitř sprchového koutu přesto není možná. Vždy dodržujte bezpečné vzdálenosti uve- dené na obr. 1. Otočné vypínače by v žádném případě neměly být přístupné osobě, která se nachází ve vaně nebo ve sprše.

16. Otopný ventilátor pravidelně čistěte a dodržujte pokyny uvedené

17. Otopný ventilátor se smí používat pouze podle pokynů uvedených

v tomto návodu k obsluze. V případě nedodržování těchto pokynů může dojít k poranění, požáru, zásahu elektrickým proudem nebo k poškození přístroje.

18. Otopný ventilátor je určen výlučně pro soukromé použití v inte-

riérech, nikoliv pro použití v podnikatelské oblasti.

19. Aby se předešlo případným škodám, musí být přívodní kabel

otopného ventilátoru v případě, že je poškozen, vyměněn výrobcem ventilátoru, autorizovanou servisní dílnou výrobce nebo osobou s obdobnou kvalifikací.

20. Pokud otopný ventilátor je nebo by mohl být poškozen, pokud se

zřítil na zem nebo pokud nepracuje správně, nespouštějte jej. Zástrčku vytáhněte ze zásuvky. KONSTRUKCE

3.Teplota v místnosti asi +5 °C ( ) 4.Teplota v místnosti asi +30 °C

5. 60minutový časovač

6.Vstupní otvor vzduchu

7. Výstupní otvor vzduchu

8. Přívodní kabel se zástrčkou

9. Otvory pro nástěnné držáky

10. Nástěnný držák spodní

Před uvedením otopného ventilátoru do provozu si přečtěte všech- ny pokyny.

2. Otopný ventilátor a přívodní kabel vybalte, odstraňte veškerý

obalový materiál a ekologicky jej zlikvidujte.

3. Než uvedete otopný ventilátor do provozu, nainstalujte ho podle

pokynů uvedených v kapitole „Nástěnná montáž“.59 ČESKY

Otopný ventilátor připevněte ve svislé poloze na rovnou zeď. Vždy dodržujte uvedené bezpečné vzdálenosti, jak jsou znázorněny na obr. 1 a 2, a dbejte bezpečnostních předpisů dané země. Otopný ventilá- tor neinstalujte na hořlavé nebo nestabilní plochy (např. na dřevěné podklady nebo podklady z plastu) ani pod strop. Nebezpečí požáru! 2.Vyvrtejte tři otvory o průměru 6 mm ve vzdálenostech uvedených na obr. 3.

3. Do otvorů vložte hmoždinky. Zašroubujte oba horní šrouby. Hlavy

šroubů musejí vyčnívat 8 mm ze stěny (obr. 4).

4. Otopný ventilátor zavěste pevně na oba šrouby tak, že otvory na

zadní straně ventilátoru umístíte přesně na šrouby. Než přístroj za- pnete, ujistěte se, že otopný ventilátor visí bezpečně na obou šroubech a nemůže se zřítit.

5. Otopný ventilátor zajistěte na stěně spodními šrouby. Otopný ven-

tilátor musí být připevněn tak pevně, že jím nelze pohybovat (obr. 5) a nemůže se zřítit.

6. Zkontrolujte, zda je otopný ventilátor nainstalován pevně a zda se

Zkontrolujte, zda je otočný volič termostatu (2) v nejnižší poloze ( ) (3). Zástrčku zasuňte do zásuvky. Pokud máte mokré ruce, nedotýkejte se přívodního kabelu.

Ujistěte se, že vstupní (6) a výstupní otvory vzduchu (7) nejsou přikry- ty a že do nich nemohou vniknout žádné předměty. Vstupní (6) a vý- stupní otvory vzduchu (7) musí být během provozu vždy otevřené.

Otočte volič termostatu (2) do nejvyšší polohy (4). Rozsvítí se provozní kontrolka (1). Otopný ventilátor pracuje s výkonem 2000 W.

4. Po dosažení požadované teploty otočte voličem termostatu (2)

proti směru hodinových ručiček, až uslyšíte „kliknutí“. Provoz otop- ného ventilátoru je tím ukončen. Provozní kontrolka (1) zhasne. 5.Volič termostatu (2) teď opět „trochu“ pootočte po směru hodi- nových ručiček. Otopný ventilátor se nyní bude zapínat a vypínat automaticky a bude udržovat požadovanou teplotu. V souladu s tím se provozní kontrolka (1) bude rozsvěcet a zhasínat.

6. Čím více po směru hodinových ručiček voličem termostatu (2)

otočíte, tím vyšší bude teplota v místnosti. Nejvyšší poloha odpovídá zhruba teplotě 30 °C. Nejnižší poloha ( ) (3) odpovídá teplotě zhru- ba 5–8 °C.

7. Je běžné, že termostat, je-li teplota v místnosti vyšší než 30 °C,

topit do té chvíle, dokud teplota vzduchu v místnosti nedosáhne uve- dené hodnoty.

9. Dosáhl-li otočný volič termostatu (2) nejvyšší polohy (4), nemůžete

jím dále pohybovat po směru hodinových ručiček, ale pouze proti směru hodinových ručiček.

10. Předtím, než se budete otopného ventilátoru dotýkat, než s ním

budete manipulovat nebo ho čistit, otočte volič termostatu (2) do nejnižší polohy ( ) (3), vytáhněte zástrčku ze zásuvky a nechte ven- tilátor nejméně 20 minut vychladnout. BH-999E – otočný volič termostatu a 60minutový časovač Pouze termostat

Pokud chcete u otopného ventilátoru používat pouze otočný volič termostatu (2), postupujte podle pokynů uvedených v kapitole „BH-888E – otočný volič termostatu“. Otopný ventilátor pracuje s výkonem 1200 W. Termostat a časovač

Nastavte otočný volič termostatu (2) na teplotu, které chcete v místnosti dosáhnout. Dbejte přitom pokynů uvedených v kapitole „BH-888E – otočný volič termostatu“.

2. Nastavte 60minutový časovač na požadovanou provozní dobu. Po

dobu, která byla nastavena, pracuje otopný ventilátor s výkonem 2000 W a rychle ohřeje vzduch v místnosti.

3. Po uplynutí doby, která byla na časovači nastavena, pracuje otop-

ný ventilátor s výkonem 1200 W a udržuje tak v místnosti teplotu, která byla zvolena pomocí otočného voliče termostatu (2).

4. Předtím, než se budete otopného ventilátoru dotýkat, než s ním

budete manipulovat nebo ho čistit, otočte volič termostatu (2) do nejnižší polohy ( ) (3) a vytáhněte zástrčku ze zásuvky. Ochrana proti přehřátí

Otopný ventilátor je vybaven ochranou proti přehřátí, díky níž se ventilátor v případě přehřátí automaticky vypne. Pokud bude ochrana proti přehřátí aktivována, přístroj nepracuje, provozní kon- trolka ovšem svítí.

2. Otočte volič termostatu (2) do nejnižší polohy ( ) (3) a vytáhněte

zástrčku ze zásuvky.

3. Otopný ventilátor nechte nejméně 20 minut vychladnout.

4. Je-li to nutné, odstraňte ze vstupních (6) a výstupních otvorů

vzduchu (7) nebo z jejich blízkosti předměty, které chybný provoz nebo přehřátí způsobily, nebo otvory vyčistěte pomocí vysavače. Vyčistěte vzduchový filtr. Pokud je otopný ventilátor uvnitř silně zanesen prachem, nechte ho, prosím, vyčistit v některém ze servisů.

Otopný ventilátor opět uveďte do provozu podle pokynů uve- dených v kapitole „Návod k obsluze“.

ČIŠTĚNÍ, ÚDRŽBA, LIKVIDACE

Doporučujeme otopný ventilátor pravidelně čistit. Aby se kvalita otopného ventilátoru nezhoršovala, postupujte podle pokynů pro čištění a údržbu.ČESKY

Před zahájením čištění otočte volič termostatu (2) do nejnižší polo- hy ( ) (3) a vytáhněte zástrčku ze zásuvky. Otopný ventilátor nechte nejméně 30 minut vychladnout. 2.Vyčistěte vstupní (6) a výstupní otvory vzduchu (7) pomocí vysavače, odstraníte tím prach z motoru a topného prvku. 3.Vzduchový filtr (11) vytáhněte z úchytky a vyčistěte jej pomocí kartáčového nástavce vysavače. V případě většího znečištění můžete použít běžný čisticí prostředek a vzduchový filtr (11) vyčistit ve vlažné vodě o teplotě max. 40 °C. Následně musíte vzduchový filtr (11) něko- likrát vypláchnout horkou vodou. Před zasunutím vzduchového filtru zpět do otopného ventilátoru musíte filtr dokonale vysušit (6). Vzdu- chový filtr můžete do určené úchytky zasunout zleva nebo zprava. Pokud otopný ventilátor používáte pravidelně, doporučujeme vzdu- chový filtr kontrolovat a čistit nejméně jednou za měsíc. Jinak může dojít k přehřátí otopného ventilátoru.

4. Otopný ventilátor očistěte zvenku měkkým vlhkým hadrem.

5. Otopný ventilátor opět uveďte do provozu podle pokynů uve-

dených v kapitolách „Nástěnná montáž“ a „Návod k obsluze“. Údržba

Otopný ventilátor nevyžaduje žádnou zvláštní údržbu. Běžná údrž- ba musí být prováděna nejméně dvakrát ročně.

2. Pokud je otopný ventilátor nutno opravit, kontaktujte, prosím, vždy

autorizovaný servis. Likvidace Tento symbol uvedený na výrobku nebo na jeho obalu upozorňuje na to, že daný výrobek nepatří do běžného domácího odpadu, ale musí být odevzdán na sběrném místě určeném pro recyklaci elektrických a elektronických přístrojů. Tím, že zajistíte správnou likvidaci tohoto výrobku, chráníte životní prostředí a zdraví ostatních lidí. Nesprávnou likvidací ohrožujete ži- votní prostředí i zdraví druhých. Další informace o recyklaci tohoto výrobku získáte na vašem obec- ním úřadě, u firmy, která zajišťuje odvoz odpadu, nebo v obchodě, kde jste tento výrobek zakoupili. Tento předpis se vztahuje pouze na členské státy EU.

Kupní podmínkou je, že kupující přebírá odpovědnost za správné používání a péči o tento produkt KAZ, a to v souladu s tímto návo- dem k obsluze. Kupující a uživatel musí sám posoudit, kdy a jak dlouho tento výrobek KAZ používat. POZOR: POKUD BY SE V SOUVISLOSTI S TÍMTO VÝROBKEM KAZ VYSKYTLY NĚJAKÉ PROBLÉMY, ŘIĎTE SE, PROSÍM, POKY- NY UVEDENÝMI V ZÁRUČNÍCH PODMÍNKÁCH. NEPOKOUŠEJTE SE, PROSÍM, TENTO VÝROBEK KAZ SAMI OTEVÍRAT NEBO OPRAVOVAT, PROTOŽE BY T O MĚLO ZA NÁSLEDEK ZRUŠENÍ PLATNOSTI ZÁRUKY A MOHLO BY TO VÉST K PORANĚNÍ OSOB A K VĚCNÝM ŠKODÁM. Právo na technické změny vyhrazeno.61 HRVATSKI
