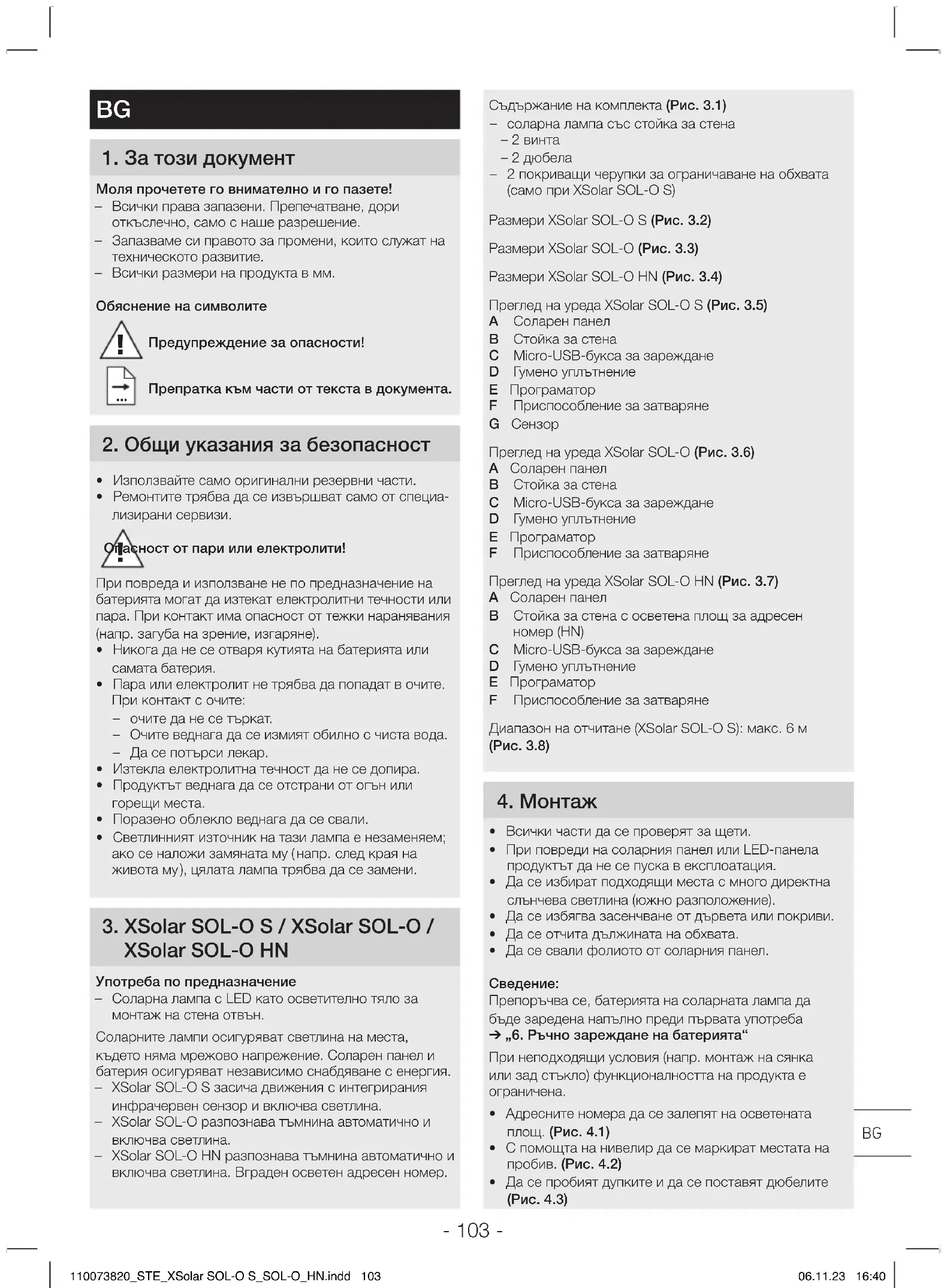

FR. 15 Suivre les instructions ci-après!
Veuillez le lire attentivement et le conserver en lieu sûr
- Il est protégé par la loi sur les droits d'auteur. Une réimpression même partielle n'est autorisée qu'après notre accord préalable.
- Sous réserve de modifications techniques. Toutes les dimensions du produit sont indiquées en mm.
2. Consignes de sécurité générales
Utiliser uniquement des pièces de rechange d'origine. - Les réparations ne doivent être effectuées que par des ateliers spécialisés.
Due à des vapeurs ou au liquide electrolytique!
Des vapeurs ou du liquide electrolytique peuvent s'échapper en cas d'utilisation incorrecte et d'endommagement des accus. En cas de contact, risque de blessures graves (par ex. perte de l'acuité visuelle, brûlures par acides).
- Ne jamais ouvrir le boîtier des accus ou l'accu.
- Eviter le contact des vapeurs ou du liquide electrolytique avec les yeux. En cas de contact avec les yeux: - Ne pas froter les yeux.
Rincer immédiatement abondamment les yeux avec de l'eau propre (par ex. avec de l'eau du robinet). - Consulter un médecin.
- Ne pas toucher le liquide électrolytique qui s'est écoulé.
- Retirer immédiatement le produit des flammes nues ou des points très chauds. Enlever immédiatement les vêtements contaminés.
- Il n'est pas possible de replacer la source lumineuse de cette applique. S'il fallait la replacer (par ex. si elle est brûlée), il faut replacer l'applique en entier.
- Appareil solaire à LED pour un montage mural à l'extérieur.
Les luminaires solaires éclairent les emplacements ne disposant pas de tension secteur. Le panneau solaire et la batterie garantissent une alimentation autonome en énergie.
-XSolar SOL-O S détecte les mouvements grâce au détecteur infrarouge intégré et allume la lumière. -XSolar SOL-O détecte automatiquement l'obscurité et allume la lumière. -XSolar SOL-O HN détecte automatiquement l'obscurité et allume la lumière. Numéro de maison éclairage intégré.
Contenu de la livraison (fig. 3.1)
- Appareil solaire avec support mural - 2 vis - 2 chevilles
- 2 caches pour limiter la zone de détection (uniquement pour XSolar SOL-O S)
Vue d'ensemble de l'applique xsolar sol-o s (fig. 3.5)
A Panneau solaire B Support mural C Prise de charge micro USB D Joint en caoutchouc E Interrupteur de sélection des programmes F Fermeture G Détecteur
Vue d'ensemble de l'applique xsolar sol-o (fig. 3.6)
A Panneau solaire B Support mural C Prise de charge micro USB D Joint en caoutchouc E Interrupteur de sélection des programmes F Fermeture
Vue d'ensemble de l'applique xsolar sol-o HN (fig. 3.7)
A Panneau solaire B Support mural avec surface lumineuse pour le numéro de maison (HN) C Prise de charge micro USB D Joint en caoutchouc E Interrupteur de sélection des programmes F Fermeture
4. Montage
- Contrôler l'absence de dommages sur toutes les pièces.
- Ne pas mettre le produit en service en cas de panneau solaire ou de panneau LED endommagé.
- Choisir un emplacement approprié avec beaucoup de lumière directe du soleil pour le panneau solaire (orientation sud).
- Eviter tout obscurcissement du à des avant-toits ou à des arbres.
- Tenir compte de la portée de détection des mouvements.
- Retirer le film du panneau solaire.
6. Charge manuelle de l'accu
En cas de conditions d'utilisation défavorables (par ex. installation à l'ombre ou derrière du verre), le fonctionnement du produit est limité.
Coller les numéros de maison sur la surface lumineuse (Fig. 4.1) - Marquer l'emplacement des trous en utilisant un niveau à bulle (Fig. 4.2) - Percer les trous, puis introduire les chevilles (Fig. 4.3) - Serrer le support mural à fond avec les vis (Fig. 4.4) - Régler → « 5. Commande » - Procéder aux réglages (Fig. 5.1 + 5.5) Poser le châssis sur le support mural (Fig. 4.5).
Avant la première utilisation, il est impératif de faire le calibrage ci-dessous
Activer l'applique en réglant l'interrupteur de sélection sur P3. L'applique est en mode test pendant une minute, puis dans le programme P3.
Activer l'applique en réglant l'interrupteur de sélection sur P2. L'applique est en mode test pendant une minute, puis dans le programme P2.
Mode de test
En mode test, l'applique fonctionne en mode diurne. En cas de détection d'un mouvement, l'applique se met en marche en l'espace d'une minute, indépendamment du réglage du seuil de déclenchement avec une temporisation de 10 secondes. Le programme choisi est automatiquement actif une fois cette durée écoulée. En mode test, la LED rouge est allumée en permanence.
Réglage du mode de fonctionnement souhaité au moyen de l'interrupteur de sélection des programmes (fig. 5.1)
-PO: désactivé (réglage effectué en usine). L'applique est désactivée.
-P1: fonctionnement en mode détection. L'applique s'allume dès qu'elle détecte un mouvement.
-P2: mode détection avec balisage. L'applique s'allume dès qu'elle détecte un mouvement. Marche forcée le matin et le soir par le balisage à éclairage à intensité réduite.
- P3: éclairage du nombre de maison et mode détection. La nuit, le nombre de maison est éclairé par la veilleuse à éclairage à intensité réduite. L'applique ne s'enclenche qu'après avoir reçu une impulsion du détecteur de mouvement. Lorsque la batterie est peu chargée, l'éclairage du nombre de maison a priorité sur l'éclairage principal. Cela signifie que la veilleuse est active, l'applique ne s'allume cependant pas en cas de mouvement.
Durée de la temporisation et luminosité
-La durée de la temporisation est calculée pendant la première utilisation. -La veilleuse est désactivée le matin pendant la première nuit dans le programme 2.
-La durée de la temporisation et la luminosité sont automatiquement adaptées aux conditions environnantes, la durée de la temporisation peut par exemple être plus longue en été qu'en hiver.
-La veilleuse permet un éclairage nocturne avec une puissance d'environ 3 %. Ce n'est que lorsqu'il se produit un mouvement dans la zone de détection que la lumière s'enclenche à la position d'éclairage pleine puissance. L'applique commute ensuite à nouveau en mode veilleuse (env. 3 %)
La réserve d'éclairage diminue en utilisant la veilleuse. Si elle n'est pas nécessaire, il est recommandé de la dé-sactiver (P1) pour disposer d'une plus grande réserve pour les périodes qui ne sont pas assez ensoleillées.
Ajustage de la zone de détection (fig. 5.2, fig. 5.3, fig. 5.4)
La zone de détection peut être réduite en fonction des besoins. Les caches fournis permettent de masquer le nombre voulu de segments de lentille. Ceci permet d'éviter les déclenchements indésirables provoqués par ex. par des voitures, des passants, etc. ou de cibler la surveillance des sources de danger. On peut casser les caches selon les découpages prévus dans le sens vertical. Ils sont ensuite simplement placés sur la lentille.
Réglage du mode de fonctionnement souhaité au moyen de l'interrupteur de sélection des programmes (fig. 5.5)
- OFF (ARRÊT) : désactivé (réglage effectué en usine).
Les consommateurs (LED) sont désactivés.
L'applique déclenche la marche forcée et la désactive automatiquement au bout d'env. 4 h dès que le seuil de luminosité de déclenchement (2 lx) n'est plus atteint. La luminosité s'adapte de manière optimale en fonction de la charge de l'accu.
L'applique déclenche la marche force à intensité réduite et la désactive à l'aube dès que le seuil de luminosité de déclenchement (2lx) n'est plus atteint. La luminosité s'adapte de manière optimale en fonction de la charge de l'accu.
6. Charge manuelle de l'accu
En cas de capacité de batterie insuffisante (par ex. en cas de mauvais temps), la LED rouge clignote dans le détecteur de mouvement ou l'applique.
Il est possible de charger l'accu avec un adaptateur de charge micro-USB (cable de recharge d'un portable disponible dans le commerce (non fourni avec l'appareil)). Une charge de batterie peut durer jusqu'à 6 heures.
- Enlever le cache du support mural en tournant avec un tournevis. (Fig. 6.1)
- Retirer le cache USB. Brancher l'adaptateur de chargeur micro USB. (Fig. 6.2)
-La LED rouge clignote : charge en cours.
- Cela peut prendre jusqu'à 10 minutes jusqu'à ce que la LED clignote en cas de batterie fortement décharge. - La LED rouge est allumée : la batterie est chargée à 100%
- Retirer le chargeur micro USB.
-La LED rouge s'éteint.
- Poser le châssis sur le support mural. (Fig 4.5)
7. Maintenance / entretien
Le produit ne nécessite aucun entretien. Les contrôles réguliers des dommages peuvent augmenter la durée de vie du produit. L'élimination des saletés peut contribuer à augmenter la durée de bon fonctionnement du produit.
En cas de saletés ou de dépôts des aux interstices sur le panneau solaire :
- Nettoyer le panneau solaire avec un chiffon doux et un détergent doux.
8. Recyclage
Les appareils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l'environnement.
Ne pas jeter les appareils électriques avec les ordures ménagères!
Uniquement pour les pays de l'ue
Conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareils électriques qui ne fonctionnent plus doivent être collectés séparément des ordures ménagères et doivent faire l'objet d'un recyclage écologique.
Ne pas jeter les anciens appareils, les accus ni les piles avec les ordures ménagères, au feu ou dans l'eau. Les accus et les piles doivent être collectés, recyclés ou mis au rebut de manière écologique.
Uniquement pour les pays de l'ue
Selon la directive 2006/66/CE, les accus et les piles défectueux ou usagés doivent être recyclés. Il est possible de remettre les accus et les piles ne pouvant plus être utilisés dans le point de vente ou dans un point de collecte des substances toxiques.
9. Garantie du fabricant
Garantie du fabricant de la société STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Allemagne
Tous les produits STEINEL satisfont aux exigences de qualité les plus strictes. C'est pourquoi, en tant que fabricant, nous vous accordons, en tant que client, une garantie conforme aux conditions suivantes :
La garantie couvre l'absence de défauts dont il est prouvé qu'ils résultent d'un défaut de matériel ou de fabrication et qui nous sont signalés immédiatement après leur constatation et pendant la période de garantie. La garantie s'applique à tous les produits STEINEL Professional achetés et utilisés en France.
Nos prestations de garantie pour les consommateurs
Les dispositions suivantes sont valables pour les consommateurs. Un consommateur est toute personne physique qui, au moment de la conclusion de l'achat, n'agit ni dans l'exercice d'une activité commerciale ni dans celui d'une activité professionnelle indépendante.
Vous avez le choix entre une réparation gratuite, un remplacement gratuit (le cas échéant par un modèle de remplacement de même valeur ou de valeur supérieure) ou l'établissement d'un avoir.
La période de garantie pour le produit STEINEL Professional acheté est de 5 ans pour les détecteurs, les projecteurs ainsi que pour les luminaires d'intérieur et d'extérieur, dans chaque cas, à compter de la date d'achat du produit.
Nous prenons en charge les frais de transport, mais pas les risques de transport du retour de la marchandise.
Nos prestations de garantie pour les entrepreneurs
Les dispositions suivantes sont valables pour les entrepreneurs. Un entrepreneur est une personne physique ou morale ou une société de personnes ayant la capacité juridique qui, lors de la conclusion de l'achat, agit dans l'exercice de son activité commerciale ou de son activité professionnelle indépendante.
Nous pouvons désirer d'honorer la garantie en réparant gratuitemment les défauts, en remplaçant gratuitemment le produit (le cas échéant, par un modèle de remplacement de valeur égale ou supérieure) ou en établissant un avoir correspondant.
La période de garantie pour le produit STEINEL Professional acheté est de 5 ans pour les détecteurs, les projecteurs ainsi que pour les luminaires d'intérieur et d'extérieur, dans chaque cas, à compter de la date d'achat du produit. Dans le cadre de la prestation de garantie, nous ne prenons pas en charge les dépenses nécessaires à l'exécution ultérieure de la prestation ni vos frais de démontage du produit défectueux et de montage d'un produit de remplacement.
Droits légaux en cas de défauts et gratuite
Les prestations décrites ici s'appliquent en plus des droits de garantie légaux - y compris les dispositions de protection particulières pour les consommateurs - et ne les limitent pas ou ne les remplacent pas. Le recours à vos droits légaux en cas de défaut est gratuite.
Exceptions à la garantie
Toutes les sources remplaçables sont expressément exclues de cette garantie.
Sont, en outre, exclus de la garantie :
-les pièces qui sont soumises à une utilisation normale ou à une usure naturelle ainsi que les défauts de produit STEINEL Professional qui résultent d'un usage normal ou de toute autre usure naturelle, -le produit qui n'a pas été utilisé comme prévu ou qui a été utilisé de manière incorrecte ou si les consignes d'utilisation n'ont pas été respectées, -les ajouts et transformations ou autres modifications du produit réalisés arbitrairement ou les défauts occasionnés par l'utilisation d'accessoires, de pièces rajoutées ou détachées qui ne sont pas des pièces STEINEL d'origine, -la maintenance et l'entretien des produits qui n'ont pas eu lieu conformément au mode d'emploi,
- le montage et l'installation qui n'ont pas été réalisés conformément aux directives d'installation de STEINEL, -les dommages ou les pertes survenus durant le transport.
Application du droit allemand
Le droit applicable est le droit allemand à l'exclusion de l'accord des Nations Unies sur les contrats touchant à la vente internationale de marchandises (CISG).
Réclamation
Si vous souhaitez bénéficier de la présente garantie, veillez envoyer votre produit complet accompagné de la preuve d'achat originale qui doit comprendre la date de l'achat et la désignation du produit à votre revendeur ou directement à STEINEL France SAS - service des réclamations -, 29 rue des Marlières, FR - 59710 AVELIN (CH: PUAG AG, Oberebenestrasse 51, CH - 5620 Bremgarten). C'est pourquoi nous vous conseillons de conserver soigneusement votre preuve d'achat jusqu'à l'expiration de la période de garantie.
- Caractéristiques techniques
| Caracteristiques techniques de l'applique solaire | XSolar SOL-O S | XSolar SOL-O | XSolar SOL-O HN |
| Dimensions I x H x P (en mm) | 242 x 53 x 91 | 242 x 38 x 91 | 242 x 183 x 91 |
| Puisance max. 3,3 W max. 0,1 W | max. 0,1 W | | |
| Angle de détction 360° - - | | | |
| Portée du détector | max. 6 m | - - | |
| Réglage du seuil de déclenchement | 2 lx |
| Minuterie | 10 -30 s automatique | - - | |
| Balisage | 3 % | - - | |
| Flux lumineux | max. 273 lm | max. 7,5 lm | max. 7,5 lm |
| Efficacité | 83 lm / W | 75 lm / W | 75 lm / W |
| Température de couleur | 3.000 K |
| Durée de vie des LED | 50.000 h |
| Indice de protection | IP 44 |
| Classe | III |
| Intervalle de température | de -20°C à +40 °C |
| Caracteristiques techniques de la batterie | XSolar SOL-O S | XSolar SOL-O XSolar SOL-O HN |
| Type | Lithium phosphate de fer (LiFePO 4) |
| Capacité | 2 x 2.000 mAH 2.000 mAH | 2.000 mAH | |
| Durée d'éclairage max. | 20 jours à 20 enclenchements par nuit |
| Prise de charge micro USB | 5 V, max. 1 A |
| Problème Cause Solution |
| La LED rouge du détecteur de mouvement / dans l'applique clignote. | ■ La capacité de l'accu est trop faible. | ■ Recharger l'accu avec un chargeur micro-USB. |
| L'applique ne s'allume pas. | ■ La capacité de l'accu est trop faible. | ■ Recharger l'accu avec un chargeur micro-USB. |
| ■ Réglage incorrect de la zone de détction | ■ Contrôler la zone de détction. |
| L'applique ne s'éteint pas. | ■ Mouvement continu dans la zone de détction | ■ Contrôler la zone de détction. |
| L'applique s'allume de façon intempestive. | ■ Mouvement incontrolé dans la zone de détction : le vent agite des arbres et des arbustes. Détction de vehicules passant sur la chaussée. Variations subites de la température dues aux interpérières (vent, plue, neige) ou à des courants d'air provenant de ventilateurs ou de fenêtres ouvertes. | ■ Contrôler la zone de détction. |
| ■ L'applique oscille (bouge) à cause par ex. de rafales de vent ou de fortes précipitations. | ■ Installer l'applique sur un support solide. |
| L'accu ne se charge pas. | ■ Le panneau solaire est encrassé. | ■ Nettoyer le panneau solaire avec un chiffon doux et un détergent doux. |
| ■ L'emplacement du panneau solaire n'est pas optimal. | ■ Vérifier l'emplacement (si possible beaucoup de lumière directe du soleil). |
| Risque de dommages matériels en cas de non-utilisation | ■ Lorsque l'applique n'est pas utilisée pendant une longue durée (par ex. stockage), il est possible que la batterie soit détruite par la décharge totale. | ■ Mettre l'interrupteur de sélection des programmes sur P0 ou OFF (ARRÊT). |
| ■ Recharger l'accu à 100 % avant de le stocker. |
| ■ Charger régulièrement l'accu pendant la période de non-utilisation de l'applique. |
