РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Xsolar SOLO S STEINEL

Соблюдать текстовую инструкцию!

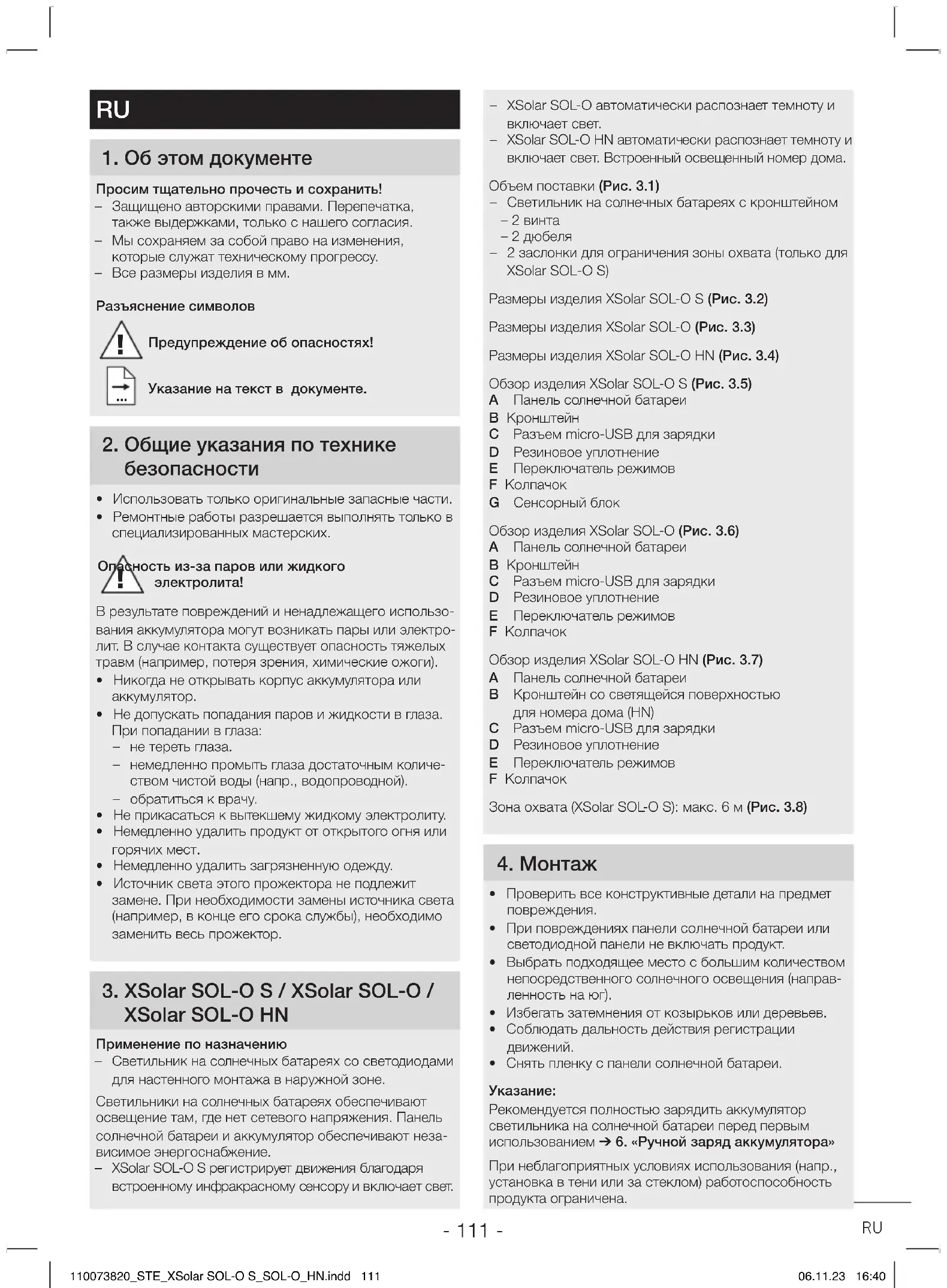

110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 110110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 110 06.11.23 16:4006.11.23 16:40- 111 - – XSolarSOL-O автоматически распознает темноту и включает свет. – XSolarSOL-OHN автоматически распознает темноту и включает свет. Встроенный освещенный номер дома. Объем поставки (Pис 31) – Светильник на солнечных батареях с кронштейном – 2 винта – 2 дюбеля – 2 заслонки для ограничения зоны охвата (только для XSolarSOL-OS) Размеры изделия XSolarSOL-OS (Pис 32) Размеры изделия XSolarSOL-O (Pис 33) Размеры изделия XSolarSOL-OHN (Pис 34) Обзор изделия XSolar SOL-O S (Pис 35) A Панель солнечной батареи B Кронштейн C Разъем micro-USB для зарядки D Резиновое уплотнение Е Переключатель режимов F Колпачок G Сенсорный блок Обзор изделия XSolarSOL-O (Pис 36) A Панель солнечной батареи B Кронштейн C Разъем micro-USB для зарядки D Резиновое уплотнение Е Переключатель режимов F Колпачок Обзор изделия XSolarSOL-OHN (Pис 37) A Панель солнечной батареи B Кронштейн со светящейся поверхностью для номера дома (HN) C Разъем micro-USB для зарядки D Резиновое уплотнение Е Переключатель режимов F Колпачок Зона охвата (XSolarSOL-OS): макс. 6м (Pис 38) 4 Монтаж

• Проверить все конструктивные детали на предмет повреждения.
• При повреждениях панели солнечной батареи или светодиодной панели не включать продукт.

• Выбрать подходящее место с большим количеством непосредственного солнечного освещения (направ- ленность на юг).
• Избегать затемнения от козырьков или деревьев.

• Соблюдать дальность действия регистрации

• Снять пленку с панели солнечной батареи. Рекомендуется полностью зарядить аккумулятор светильника на солнечной батареи перед первым использованием ➔ 6 «Ручной заряд аккумулятора» При неблагоприятных условиях использования (напр., установка в тени или за стеклом) работоспособность продукта ограничена.

1 Об этом документе Просим тщательно прочесть и сохранить! – Защищено авторскими правами. Перепечатка, также выдержками, только с нашего согласия. – Мы сохраняем за собой право на изменения, которые служат техническому прогрессу. – Все размеры изделия в мм. Разъяснение символов

Предупреждение об опасностях! Указание на текст в документе 2 Общие указания по технике безопасности

• Использовать только оригинальные запасные части.

• Ремонтные работы разрешается выполнять только в специализированных мастерских. Опасность из-за паров или жидкого электролита! В результате повреждений и ненадлежащего использо- вания аккумулятора могут возникать пары или электро- лит. В случае контакта существует опасность тяжелых травм (например, потеря зрения, химические ожоги).

• Никогда не открывать корпус аккумулятора или аккумулятор.
• Не допускать попадания паров и жидкости в глаза. При попадании в глаза: – не тереть глаза. – немедленно промыть глаза достаточным количе- ством чистой воды (напр., водопроводной). – обратиться к врачу.

• Не прикасаться к вытекшему жидкому электролиту.

• Немедленно удалить продукт от открытого огня или горячих мест.
• Немедленно удалить загрязненную одежду.

• Источник света этого прожектора не подлежит замене. При необходимости замены источника света (например, в конце его срока службы), необходимо заменить весь прожектор.

3. XSolarSOL-OS/XSolarSOL-O/

XSolarSOL-OHN Применение по назначению – Светильник на солнечных батареях со светодиодами для настенного монтажа в наружной зоне. Светильники на солнечных батареях обеспечивают освещение там, где нет сетевого напряжения. Панель солнечной батареи и аккумулятор обеспечивают неза- висимое энергоснабжение. – XSolarSOL-OS регистрирует движения благодаря встроенному инфракрасному сенсору и включает свет.

• Наклеить номер дома на светящуюся поверхность. (Pис 41)

• Наметить отверстия для сверления с помощью уровня. (Pис 42)

• Просверлить отверстия и вставить дюбели (Pис 43)

• Прикрутить кронштейн винтами (Pис 44)

• Установки ➔ «5 Управление»

• Выполнить установки (Pис 51+55)

• Установить шасси на кронштейн (Pис 45) 5 Управление Перед первым использованием

• XSolarSOL-OS: активировать светильник за счет установки пере- ключателя режимов на P3. Светильник в течение одной минуты находится в тестовом режиме и затем находится в программе P3.

• XSolarSOL-O: активировать светильник за счет установки пере- ключателя режимов на P2. Светильник в течение одной минуты находится в тестовом режиме и затем находится в программе P2. Тестовый режим В тестовом режиме светильник работает в дневном режиме. При регистрации движения светильник вклю- чается независимо от установки сумеречного порога за период в 1 минуту с временем остаточного включения в 10сек. По истечении этого времени автоматически активируется выбранная программа. В тестовом режиме красный светодиод постоянно

XSolarSOL-OS Установка желаемого режима посредством пере- ключателя режимов (Pис 51) – P0: выкл. (заводская настройка). Светильник деактивирован. – P1: сенсорный режим. Светильник включается после распознанного

– P2: сенсорный режим с базовой яркостью Светильник включается после распознанного движения. Постоянное освещение утром и вечером со сниженной базовой яркостью. – P3: подсветка номеров домов и сенсорный режим. По ночам подсветка номеров домов осуществляется на сниженной базовой яркости. Светильник включа- ется после импульса от датчика движения. При малом заряде аккумулятора подсветка номера дома имеет преимущество перед основным освещением. Т.е. базовая яркость активна, но светильник при движении не включается. Время ночного освещения и яркость – При первом использовании определяется время ночного освещения. – В программе 2в первую ночь базовая яркость утром выключена. – Время ночного освещения автоматически приво- дится в соответствие условиям окружающей среды, например, продолжительность ночного освещения летом может быть дольше, чем зимой. – Базовая яркость обеспечивает ночное освещение с прим. 3% мощности освещения. Только при движении в диапазоне охвата свет включается на максимальную мощность света. Затем светильник снова переключается на ночное освещение (прим. 3%). При использовании базовой яркости снижается резерв освещения. Если она не требуется, то рекомендуется отключить ее (Р1), чтобы иметь больше резерва для фазы с уменьшением количества солнечных лучей. Регулировка зоны охвата (Pис 52, Pис 53, Pис 54) При необходимости можно оптимизировать зону обна- ружения. Прилагаемые заслонки служат для того, чтобы закрывать любое количество сегментов линзы. Таким об- разом можно исключить ненужное включение светиль- ника, вызванное например, проезжающими машинами или проходящими пешеходами и целенаправленно кон- тролировать участки, на которых включение освещения при движении необходимо. Полусферические заслонки можно оторвать вдоль горизонтальных перфорационных линий. Затем их просто надевают на линзу. XSolarSOL-O/XSolarSOL-OHN Установка желаемого режима посредством пере- ключателя режимов (Pис 55) – OFF: выкл. (заводская установка). Потребители (СИД) деактивированы. – P1: вечерний режим. Светильник включает постоянное освещение, как только значение опуститс я ниже порога яркости (2лк), и снова автоматически выключает через прим. 4ч. Яркость оптимально корректируется в зависимости от заряда аккумулятора. – P2: ночной режим. Светильник включает уменьшенное постоянное освещение, как только значение опуститс я ниже по- рога яркости (2лк), и снова автоматически выключа- ет на рассвете. Яркость оптимально корректируется в зависимости от заряда аккумулятора. 6 Ручной заряд аккумулятора При слишком низкой емкости аккумулятора (напр., при плохой погоде) красный светодиод в датчике движения или светильнике мигает. Аккумулятор можно зарядить посредством обычно- го micro-USB-адаптера зарядки (кабель зарядки для телефона)(не входит в комплект поставки). Заряд аккумулятора может занимать до 6часов.

• Отделить шасси от кронштейна поворотом отвертки. (Pис 61)

• Снять колпачок USB. Подключить micro-USB-адап- тер зарядки (Pис 62) – Красный СИД мигает: идет процесс зарядки.

• При сильно разряженном аккумуляторе может потре- боваться до 10минут, пока СИД не начнет мигать. – Красный СИД горит: аккумулятор полностью

• Удалить micro-USB-адаптер зарядки. – Красный СИД гаснет.

• Установить шасси на кронштейн (Pис 45) 110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 112110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 112 06.11.23 16:4006.11.23 16:40- 113 - 7 Техническое обслуживание/уход Продукт не требует технического обслуживания. Регулярный контроль на предмет повреждения может продлить срок службы продукта. Удаление загрязнений может продлить работу продукта. При загрязнениях или обусловленных погодой отложениях на панели солнечной батареи:

• Очистить панель солнечной батареи мягкой салфеткой и мягким очистителем. 8 Утилизация Электроприборы, комплектующие и упаковку следует направлять на экологичную вторичную переработку. Не выбрасывать электроприборы в бытовые

Только для стран ЕС Согласно действующей Европейской директиве по отра- ботанному электрическому и электронному оборудова- нию и ее реализации в национальных законодательствах отработанные электроприборы должны собираться отдельно и направляться на экологичную вторичную переработку. Не выбрасывать отработавшие устройства, аккумуляторы/батареи вместе с бытовыми отходами, в огонь или в воду. Аккумуляторы/ батареи необходимо собирать, отправлять на вторичную переработку или утилизовать экологичным способом. Только для стран ЕС Согласно директиве RL 2006/66/EG неисправные или отработавшие аккумуляторы/батареи должны отправ- ляться на вторичную переработку. Не пригодные для использования аккумуляторы/батареи можно сдать в магазин или в пункт приема опасных отходов. 9 Гарантия производителя Гарантия производителя STEINEL GmbH, Dieselstr. 80-84, DE-33442 Herzebrock-Clarholz, Германия Данное изделие производства Steinel было с особым вниманием изготовлено и испытано на работоспособность и безопасность эксплуатации соответственно действующим инструкциям, а потом подвергнуто выборочному контролю качества. Фирма STEINEL гарантирует высокое качество и надежную работу изделия. Гарантийный срок эксплуатации составляет 36месяцев со дня продажи изделия. Фирма обязуется устранить недостатки, которые возникли вследствие дефекта материала или конструкции. Дефекты устраняются путем ремонта изделия либо заменой неисправных деталей по ус мотрению фирмы. Гарантийный срок эксплуатации не распространяется на повреждения и дефекты, возникшие в результате износа деталей, ненадлежащей эксплуатации и ухода. Фирма не несет ответственности за материальный ущерб третьих лиц, нанесенный в процессе эксплуатации изделия. Гарантия предоставляется только в том случае, если изделие в собранном и упакованном виде с кратким описанием неисправности было отправлено вместе с приложенным кассовым чеком или квитанцией (с датой продажи и печатью торгового предприятия) по адресу сервисной мастерской. Ремонтный сервис: По истечении гарантийного срока или при наличии неполадок, исключающих гарантию, обратитесь в ближайшее сервисное предприятие, чтобы получить информацию о возможности ремонта. 10 Технические данные Технические данные светильника на солнечных батареях XSolarSOL-OS XSolarSOL-O XSolarSOL-OHN РазмерыШ×В×Г(вмм) 242×53×91 242×38×91 242×183×91 Мощность макс.3,3Вт макс.0,1Вт макс.0,1Вт Угол охвата 360° - - Дальность действия обнаружениямакс.6м - - Установка сумеречного включения2лк Время включения 10 – 30савтоматически - - Ночное освещение 3% - - Световой поток макс.273лм макс.7,5лм макс.7,5лм Эффективность 83лм/Вт 75лм/Вт 75лм/Вт Температура цвета 3.000K Срок службы СИД 50.000ч

110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 113110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 113 06.11.23 16:4006.11.23 16:40- 114 - Нарушение Причина Устранение Красный СИД в датчике движения/в светильнике

■ Слишком малая емкость аккумулятора ■ Аккумулятор зарядить посредством micro-USB-адаптера зарядки Светильник не включается ■ Слишком малая емкость аккумулятора ■ Неправильно установлена зона обнаружения ■ Аккумулятор зарядить посредством micro-USB-адаптера зарядки ■ Проверить зону обнаружения Светильник не выключается ■ Постоянное движение в зоне обнаружения ■ Проверить зону обнаружения Нежелательное включение светильника ■ Неконтролируемое движение в зоне обнаружения: в зоне обнаружения происходит движение деревьев и кустов. Включается в результате движения автомашин на дороге. В результате неожиданного перепада температур при изменении погоды (ветер, дождь, снег) или потока воздуха из вентиляционной системы, открытых окон. ■ Светильник колеблется (движется), напр., за счет порывов ветра или сильных осадков. ■ Проверить зону обнаружения ■ Установить светильник на прочное

Аккумулятор не заряжается ■ Панель солнечной батареи загрязнена ■ Место установки для панели солнечной батареи не оптимально ■ Очистить панель солнечной батареи мягкой салфеткой и мягким очистителем ■ Проверить место установки (по возможности с большим количеством непосредственных солнечных лучей). Опасность имущественного ущерба при неиспользовании ■ При неиспользовании светильника в течение длительного периода (например, хранения) аккумулятор может быть поврежден из-за сильной

■ Установить переключатель режимов на Р0 или OFF ■ Перед неиспользованием полностью зарядить аккумулятор ■ Во время неиспользования регулярно заряжать аккумулятор 11 Неполадки при эксплуатации Вид защиты IP44 Класс защиты III Температурный диапазон от – -20°Cдо+40°C Технические данные аккумулятора XSolarSOL-OS XSolarSOL-O XSolarSOL-OHN Тип Литий-железо-фосфатный аккумулятор (LiFePO4) Емкость 2х2.000мАч 2.000мАч 2.000мАч Макс. срок службы 20дней при 20переключениях за ночь Разъем micro-USB для зарядки 5В,макс.1A 110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 114110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 114 06.11.23 16:4006.11.23 16:40- 115 - 110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 115110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 115 06.11.23 16:4006.11.23 16:40STEINEL GmbH Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: [phone] www.steinel.de Contact www.steinel.de/contact 11007382010/2023Technische Änderungen vorbehalten./Subject to technical modification without notice. 110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 116110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 116 06.11.23 16:4006.11.23 16:40
