РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HCA63640Z BEKO

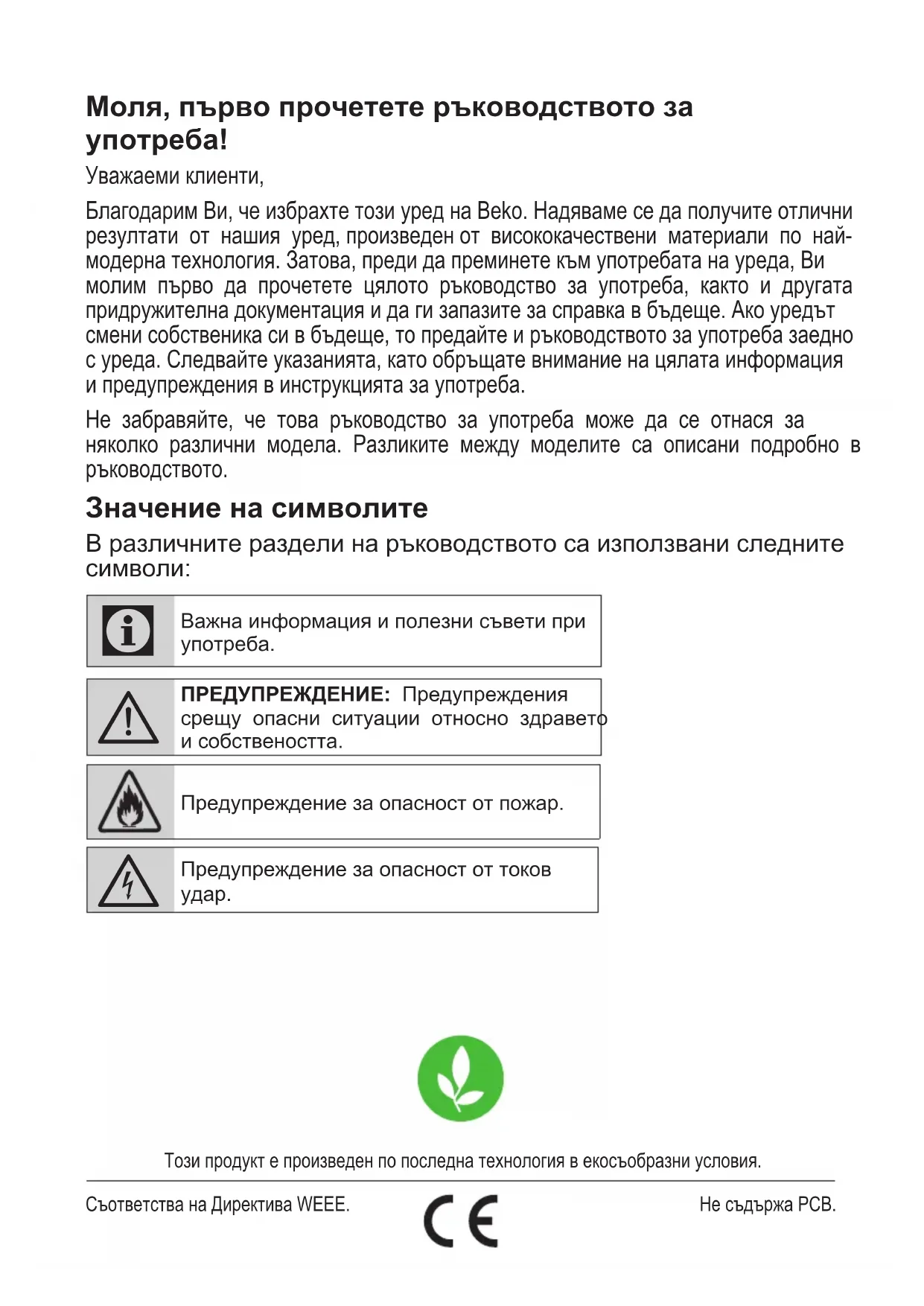

Уважаеми клиенти, Благодарим Ви, че избрахте този уред на Beko. Надяваме се да получите отлични резултати от нашия уред, произведен от висококачествени материали по най- модерна технология. Затова, преди да преминете към употребата на уреда, Ви молим първо да прочетете цялото ръководство за употреба, както и другата придружителна документация и да ги запазите за справка в бъдеще. Ако уредът смени собственика си в бъдеще, то предайте и ръководството за употреба заедно с уреда. Следвайте указанията, като обръщате внимание на цялата информация и предупреждения в инструкцията за употреба. Не забравяйте, че това ръководство за употреба може да се отнася за няколко различни модела. Разликите между моделите са описани подробно в ръководството. Значение на символите В различните раздели на ръководството са използвани следните

Важна информация и полезни съвети при

ПРЕДУПРЕЖДЕНИЕ: Предупреждения срещу опасни ситуации относно здравето и собствеността. Предупреждение за опасност от пожар.

Не съдържа РСВ.Абсорбатор / Ръководство за употреба 254 / BG

Важниинструкциизабезопасностиопазванена околнатасреда

1.1 Обща безопасност

Важни инструкции за безопасност Прочетете внимателно и ги запазете за бъдеща справка Този раздел съдържа инструкции за безопасност, които ще ви помогнат да се защитите от риск от пожар, електрически удар, излагане на утечка от микровълнова енергия; нараняване или повреди на собствеността. Неспазването на инструкциите прави всяка гаранция невалидна.

• Продуктите Beko съответстват на приложимите стандарти за безопасност; ето защо, в слу

чай на повреда по уреда или захранващия кабел, той трябва да бъде ремонтиран или сме

нен от дилър, сервизен център или специалист и оторизиран сервиз с цел избягване на вся

• Уредът е предназначен за би- това употреба и подобни прило- жения като: - Кухненски зони за персонала в магазини, офиси и други ра

ботни среди; - Фермерски къщи - От клиенти в хотели и други видове жилищни среди, - Места за нощувка със закуска.

• Използвайте уреда само по предназначение, както е опи

сано в това ръководство.

• Този уред може да бъде изпол- зван от деца над 8 години и лица с ограничени физически, сензорни или умствени спо

собности или такива, без необ- ходимия опит и познания, ако същите са надзиравани или инструктирани относно упо

требата на уреда по безопасен начин и са наясно със свърза

• На децата не трябва да се по- зволява да играят с уреда. По- чистването и поддръжката на уреда не трябва да се извър

шват от деца без надзора на

• Минималното разстояние между носещата повърхност за готвар

ските съдове на котлоните и255 / BG Абсорбатор / Ръководство за употреба долната част на Вашия продукт трябва да бъде най-малко 65

• Ако инструкциите за монтаж на газовия котлон посочват по-го

лямо разстояние, това трябва да бъде взето под внимание.

• Проверете дали данните за вашето местно електрозахран

ване отговарят на информаци- ята върху табелката с данни.

• Никога не използвайте уреда, ако захранващият кабел или самия уред е повреден.

• За да избегнете риска от по- вреда на захранващия кабел, внимавайте да не го притискате, огъвате или търкате в остри ръбове. Дръжте захранващия кабел далеч от нагорещени повърхности и открит пламък.

• Използвайте уреда само със за- земени контакти. ПРЕДУПРЕЖДЕНИЕ: Не свър

звайте уреда към електриче- ската мрежа докато монтажът не е напълно приключил.

• Разположете уреда по такъв начин, че щепселът винаги да е

• Не пипайте лампите ако са ра- ботили дълго време. Тъй като са горещи, могат да Ви изгорят

• Следвайте наредбите, опреде- лени от компетентните органи относно освобождаването на от

работения въздух (това преду- преждение не се прилага при употреба без вентилационна

• Работете с Вашия уред след като поставите тенджера, тиган и т.н. на котлона. В противен случай, топлината може да пре

дизвика деформиране на някои части на Вашия продукт.

• Изключете котлона преди да от- страните тенджерата, тигана и т.н. от него.

• Не оставяйте гореща мазнина на котлона. Тигани с гореща мазнина могат да предизвикат самозапалване.

• Внимавайте с Вашите пердета и покривки, тъй като мазнината може да се възпламени докато приготвяте храна като пържени

• Филтърът за мазнини трябва да бъде подменян поне веднъж месечно. Филтърът с активен въглен трябва да бъде под

менян поне един път на 3 ме-

Важниинструкциизабезопасностиопазванена околнатасредаАбсорбатор / Ръководство за употреба 256 / BG

• Продуктът трябва да се почи- ства според инструкциите в ръ- ководството за употреба. Ако почистването не е извършено според инструкциите в ръко

водството за употреба, може да съществува риск от пожар.

• Не използвайте неогнеупорни филтърни материали вместо настоящия филтър.

• Използвайте само оригинални части или такива, препоръчани от производителя.

• Не работете с продукта без филтъра и не отстранявайте филтрите, докато продуктът ра

• В случай на поява на някакъв пламък, прекъснете захранва

нето на Вашия продукт и на дру- гите готварски уреди.

• В случай на поява на някакъв пламък, покрийте пламъка и ни

кога не използвайте вода, за да го загасите.

• Изключвайте уреда преди всяко почистване и когато не го изпол

• Отрицателното налягане в окол- ната среда не трябва да преви- шава 4 Па (4 х 10 бара) докато абсорбаторът за електрически котлон и други уреди работят заедно, захранвани от друг вид енергия, освен електричество.

• В околната среда, където се използва абсорбатора, отрабо

теният въздух от устройства, захранвани с газ или течно го

риво, като например стайна печка, трябва да бъде напълно изолиран или устройството да бъде от херметически изолиран

• Когато свързвате към венти- лацията, използвайте тръби с диаметър 120 или 150 мм. Тръбната връзка трябва да бъде възможно най-къса и да има възможно най-малък брой

Има опасност от задушаване! Дръжте опаковъчните матери

али далеч от достъпа на деца. ВНИМАНИЕ: Достъпните части могат да се нагорещят ако се използват заедно с уред за го

• Изходът на продукта не трябва да е свързан с въздухопроводи, в които се извежда друг дим.

• Вентилацията в стаята трябва да бъде оскъдна, когато абсор

баторът за електрически кот-

Важниинструкциизабезопасностиопазванена околнатасреда257 / BG Абсорбатор / Ръководство за употреба лон се използва едновременно с устройства, работещи на газ или други горива (това би могло да не се прилага за уреди, които само освобождават въздуха об

• Поставените върху продукта предмети може да паднат. Не поставяйте никакви предмети върху уреда.

нете защитното фолио.

• Не оставяйте висок пламък да гори под абсорбатора когато е

• Съдовете в които се пържи с много мазнина трябва да бъдат постоянно следени при упо

треба: прегрялото олио може да се възпламени.

1.2 Съответствие с директивата

WEEE и Изхвърляне на отпадъ

чните продукти: Уредът съответства на европей

ската директива WEEE. (2012/19/ EU). Този продукт притежава кла

сификационен символ за отпадъ- чно електрическо и електронно оборудване (WEEE). Този символ указва, че продуктът не бива да се изхвърля с други битови отпадъци в края на екс

плоатационния си живот. Използваното устройство трябва да бъде върнато в официален пункт за събиране и рециклиране на електрически и електронни устройства. За да откриете тези пунктове за събиране, моля объ

рнете се към местния орган или търговецът, от който е закупен продуктът. Всяко домакинство играе важна роля във възстано

вяването и рециклирането на

Правилното изхвърляне на из

ползвани уреди спомага за пре- дотвратяването на потенциални негативни последици върху окол

ната среда и човешкото здраве.

Важниинструкциизабезопасностиопазванена околнатасредаАбсорбатор / Ръководство за употреба 258 / BG

1.3 Съответствие с Директива

RoHS Закупеният от вас продукт съот

ветства на европейската директива RoHS (2011/65/EU). Не съдържа вредни и забранени ма

Опаковъчните материали на продукта са. са произ

ведени от рециклируеми материали в съответствие с на

шите Национални наредби за околната среда. Не изхвърляйте опаковъчните материали заедно с. битовите и други от

падъци. Отнесете ги в пунктове за събиране на опаковъчни мате

риали, посочени от местните вла-

Важниинструкциизабезопасностиопазванена околнатасреда259 / BG Абсорбатор / Ръководство за употреба

1. Вътрешен димоотвод

Стойностите, посочени върху табелките или придружаващата документация, са получени в лабораторни условия в при спазване на съответните стандарти. Тези стойности може да варират, в зависимост от работните условия на продукта и условията на околната среда.

Контролер С 3 нива С 3 нива С 3 нива С 3 нива С 3 нива Мощност на лампата 2 x 3 W 2 x 3 W 2 x 3 W 2 x 3 W 2 x 3 W Тръба за извеждане на въздуха 120 / 150 мм 120 / 150 мм 120 / 150 мм 120 / 150 мм 120 / 150 мм Мощност на мотора 210 W 210 W 210 W 210 W 210 W Обща мощност 216 W 216 W 216 W 216 W 216 W Цвят B=Черен W=бял СивоАбсорбатор / Ръководство за употреба 260 / BG

ПРЕДУПРЕЖДЕНИЕ Свържете се с най-близкия упълномощен сервизен агент за монтаж на абсорбатора.

ПРЕДУПРЕЖДЕНИЕ *Подготовката на мястото и електрическото инсталиране на продукта са отговорност на потребителя.

ПРЕДУПРЕЖДЕНИЕ Отстранете защитното фолио (ако има такова) от повърхността на абсорбатора и димоотвода след

Монтажнауреда (Фигура 2б) Разстоянието между долните повърхности на абсорбатора и горните повърхности на котлоните трябва да бъде най-малко 65 cm. Електрическите връзки трябва да се направят от квалифициран електротехник. Монтирайте уреда така, че да можете да достигате захранващия кабел (щепсел, контакт) лесно след монтажа. Размерите са дадени в mm.261 / BG Абсорбатор / Ръководство за употреба

1 x тръба за свързване на димоотвода 1 x Ø120/150 мм пластмасов адаптер за

По-долу е дадена информацията, необходима за подготовката на монтажното място на абсорбатора.

абсорбатора на стената За да сглобите абсорбатора на стената, разхлабете винтовете на пластините за закачване върху корпуса на мотора и изтеглете пластините напред. След това затегнете винтовете на пластините за закачване. (Фигура 3а). (Фигура 3а)

(Фигура 3б) Външна пластина за свързване на димоотвод Ако използвате тръба за димоотвод Ø 120 мм, монтирайте в нея адаптер за димоотвод Ø 120 мм.Абсорбатор / Ръководство за употреба 262 / BG

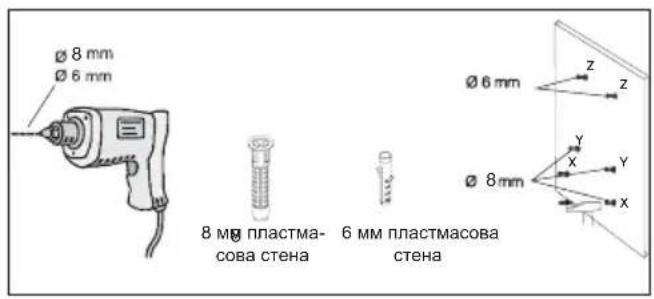

3.2.1 Пробиване на дупките за

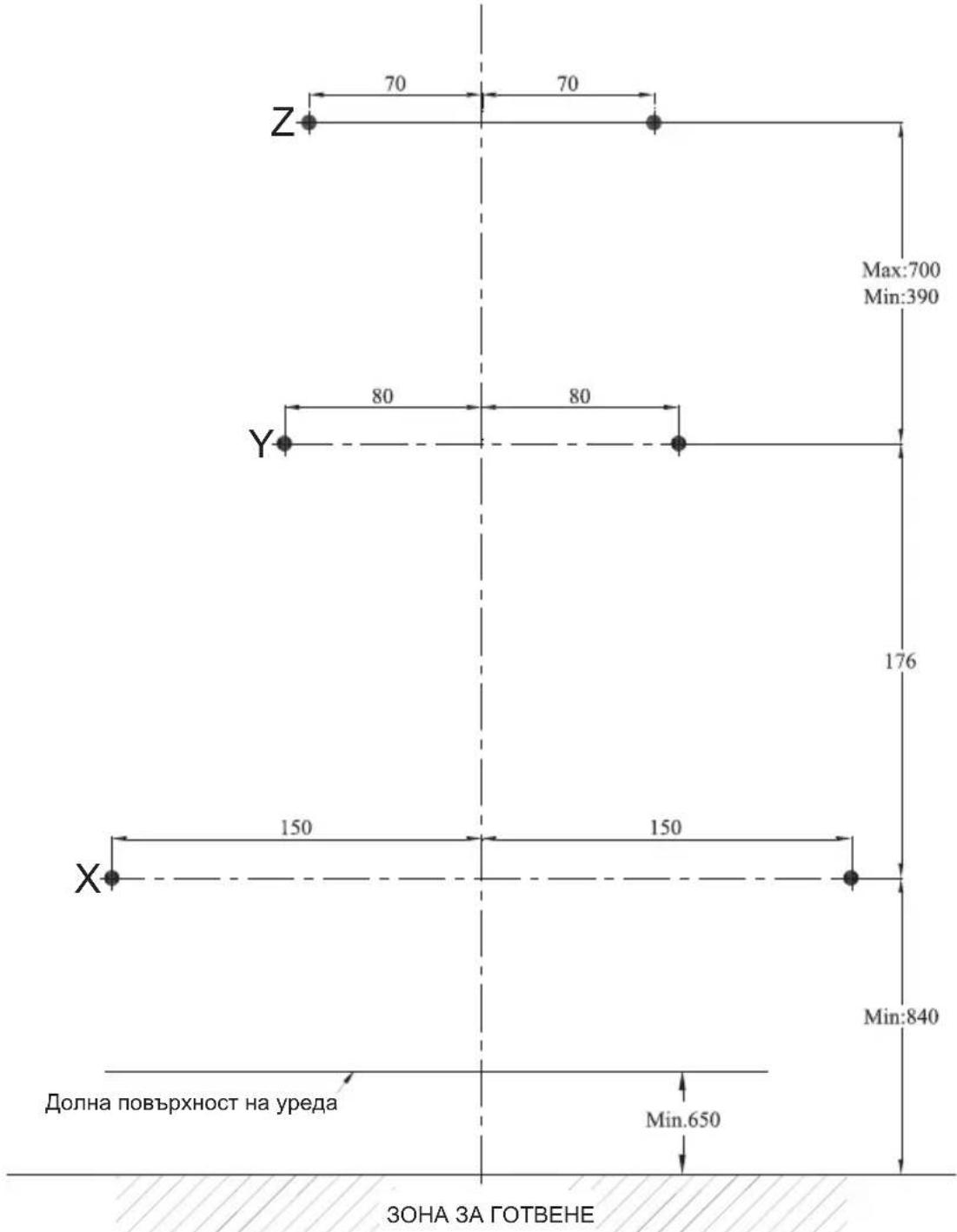

Фиксирайте шаблона на сглобката върху монтажното място на абсорбатора. Пробийте маркираните точки с (X,Y) (фигура 4) с помощта на Ø 8 мм бургия и маркираните точки с (Z) (фигура 4) с помощта на Ø 6 мм бургия.

ЗОНА ЗА ГОТВЕНЕДолна повърхност на уреда

3.2.2 Набиване на стенните

Набийте Ø 8 мм стенни дюбели (X,Y) в пробитите отвори за винтовете за окачване. Набийте 2 x Ø 6 мм стенни дюбели (Z) в пробитите отвори с Ø 6 мм бургия за свързващата пластина за външен димоотвод. (Фигура 5)

3.2.3 Монтаж на винтовете за

Монтирайте винтове за окачване 4,9x50 в стенните дюбели Ø 8 мм (Y), които сте набили в стената. Необходимо е да има междина от 5 мм между главата на винта и стената. (Фигура

Свържете вътрешната пластина за свързване на димоотвода към дюбела 8 мм на стената (Z), като използвате винтове Ø 3,9x22. (Фигура

(Фигура 5)4.9x50 Винт с кръстат шлиц3.9 x 22 Винт с кръстат шлиц

абсорбатора на стената

• Окачете димоотвода на винтовете, които сте монтирали в отворите Y.

• Отворете страничния всмукателен прозорец на абсорбатора, като го издърпате към себе си. Монтирайте винтове 4.9x50 през отворите X, разположени навътре, за да фиксирате

димоотвода на абсорбатора Преди да започнете монтажа на димоотвода, изключете уреда от захранването. Поставете частите на тръбопровода около тялото. Завийте външния тръбопровод към външните пластини за свързване на тръбопровода, намиращи се на корпуса на мотора. (Фигура 3б / 6) Разширете и завийте вътрешния тръбопровод от външните й краища върху пластината за свързване на тръбопровода, която е закрепена към стената (Фигура 7). (Фигура 6) (Фигура 7)

3.4.1 Употреба с тръба за

свързване към димоотвод

• Парата се отстранява чрез тръбопровода, който е закрепен към съединителната глава на димоотвода. • Диаметърът на димоотвода трябва да бъде равен на диаметъра на свързващия пръстен. За да се позволи лесното отвеждане на въздуха от помещението в хоризонтално положение, тръбата трябва да бъде леко наклонена нагоре (приблизително на 10°).

3.4.2 Употреба без тръба за

свързване към димоотвод

• Въздухът се филтрира във въглероден филтър и се връща в помещението. Въглеродният филтър се използва в случаи, когато в помещението няма димоотвод. • Ако абсорбаторът ще се използва без връзка с димоотводи, премахнете превключвателите в адаптера за димоотвеждане. • Отстранете алуминиевия филтър. За да инсталирате въглеродния филтър, центрирайте го върху пластмасовата част от двете страни на тялото на вентилатора и го фиксирайте върху ушичките. Закрепете филтъра, като завъртите ушичките вдясно или наляво. • Монтирайте алуминиевия филтър.

димоотвода: Монтирайте адаптера, доставен заедно с димоотвода, във вентилационния отвор, разположен в горната част на абсорбатора. Осигурете тръба с диаметър 120/150 мм. Свържете единия край на тръбата с адаптера, а другия край с тръбопровода. Уверете се, че и двете връзки са достатъчно сигурни, (Фигура 7) така, че когато абсорбаторът работи на максимална скорост, няма да се размести. Проверете дали клапите вътре в димоотвода, когато са затегнати със скобата, са функционални. Поставете тръбата за свързване на димоотвода към адаптера. Ако поставите тръбата за свързване на димоотвода в адаптера, няма да се засмуква въздух, тъй като клапите, които предотвратяват обратния поток на въздуха, ще останат затворени. Не се препоръчва димоотводите да се свързват с готварски печки или с изпускателни клапани. Не правете връзки между такива тръбопроводи. Тръбната връзка трябва да бъде възможно най-къса и да има минимален брой чупки.A: Тръба за извеждане на въздухаB: Клапи, които предотвратяват обратния потокC: Пластмасов тръбопровод3.5.1 Система за предотвратяване на обратния поток (N-RV) Когато абсорбаторът работи, клапите се затварят, за да се предотврати възможността от влизане на миризми и прах отвън навътре.Правилно Неправилно

МонтажнауредаАбсорбатор / Ръководство за употреба 266 / BG (A): Бутон за 1-во ниво(B): Бутон за 2-ро ниво(C): Бутон за 3-то ниво (D): Бутон за вкл./изкл. на осветлението

4.1 Дигитално електронно

управление с 3 нива (A) С натискането на този бутон, можете да включите вашия абсорбатор да работи със скорост на 1-во ниво. Когато натиснете бутона отново, за да изключите уреда, индикаторът за нивото на скорост ще изчезне от дисплея.(B) бутон: С натискането на този бутон, можете да включите Вашия абсорбатор да работи със скорост на 2-то ниво. Когато натиснете бутона отново, за да изключите уреда, индикаторът за нивото на скорост ще изчезне от дисплея.(C) бутон:С натискането на този бутон, можете да включите вашия абсорбатор да работи със скорост на 3-во ниво. Когато натиснете бутона отново, за да изключите уреда, индикаторът за нивото на скорост ще изчезне от дисплея.(D) бутон: Бутон за вкл./изкл. на осветлението Можете да осветите зоната за готвене чрез натискане на този бутон. (Фигура 8)

Работасуреда Автоматично спиране след 15 мин.: Този уред е оборудван с функция за автоматично спиране, която му позволява да вентилира помещението за допълнителен период от време, за да отстрани неприятните миризми и изпарения след приключване на готвенето. След определен период от време, уредът спира работа автоматично. За да включите функцията за автоматично спиране, натиснете някой от бутоните за ниво на скорост (A, B, C) върху контролния панел, за повече от 2 секунди. Ще се активира таймер за обратно отброяване на 15 минути. Ако натиснете същия бутон за ниво на скоростта, докато функцията за автоматично спиране е активирана, функцията ще бъде деактивирана и уредът ще спре. Ако изберете друг бутон за ниво на скоростта, функцията ще бъде деактивирана. Ако искате Вашия уред да спира работа автоматично, трябва да активирате отново функцията за автоматично спиране. Периодично почистване на металните

Филтрите трябва да се почистват на всеки 60 часа работа или на 4 седмици в зависимост от честотата на използване.

• По време на работа на абсорбатора регулирайте нивата на скорост според интензивността на миризмите и парите, за да предотвратите нежелана енергоконсумация.

• Използвайте ниски скорости (1-2) при нормални условия и високи скорости (3) при голяма интензивност на миризмите и парите.

• Лампите на абсорбатора са предназначени за осветяване на зоната за готвене. Използването им за осветление на кухнята ще доведе до нежелана енергоконсумация и неадекватно осветление.

4.3 Работа с абсорбатора

• Абсорбаторът е оборудван с двигател с различни настройки на скорост.

• За подобряване на работата ви съветваме да използвате ниски скорости при обикновени условия и високи скорости при интензивни миризми и пари.

• Можете да стартирате абсорбатора, като натиснете бутон за желаното ниво за скорост (A,B,C).

• Можете да осветите зоната за готвене чрез натискане на бутона за осветление. (D)Абсорбатор / Ръководство за употреба 268 / BG Преди почистване и поддръжка изключете уреда и изключете превключвателя на захранването или разхлабете или изключете предпазителя на захранващата верига на абсорбатора.

5.1 Алуминиев филтър

Този филтър улавя мазните частици във въздуха. Препоръчва се да почиствате филтъра ежемесечно при нормални условия на употреба. За тази цел първо отстранете алуминиевите филтри. Измийте филтрите с течен препарат и ги изплакнете с вода. Монтирайте ги обратно след като изсъхнат. Алуминиевите филтри могат да се обезцветят с измиването; това е нормално и не променя тяхната ефективност.5.1.1 Отстраняване на алуминиевите филтри.1. Натиснете блокировката на алуминиевия филтър напред.

2. След това бавно го свалете и изтеглете

надолу. В противен случай, можете да повредите филтъра. (Фигура 9) След като алуминиевият филтър се измие и изсуши, поставете филтъра отново в неговото гнезда, като изпълните горните стъпки в обратен ред.Въглероден филтър (Употреба без тръбопровод)Този филтър отстранява миризмите от готвене. Ако не е възможно да се използва димоотвод, той пречиства въздуха, който циркулира вътре в кухнята. Въглеродният филтър на уреда ще се запуши във времето в зависимост от честотата на използване, стил на готвене и честотата на почистване на алуминиевите филтри. Внимание! Въглеродните филтри никога не се мият.Можете да получите въглеродни филтри от упълномощените сервизи на „Беко“.5.2.1 Подмяна на въглеродния филтър

• Отстранете алуминиевите филтри. (Фигура 9)

• За да премахнете въглеродния филтър, завъртете ушичките по посока, обратна на часовниковата стрелка, и освободете филтъра. (Фигура 10 • Монтирайте новия въглероден филтър. • Монтирайте алуминиевите филтри. Можете да миете алуминиевите филтри в съдомиялна машина.

Поддръжкаипочистване (Фигура 9)269 / BG Абсорбатор / Ръководство за употреба

Поддръжкаипочистване (Фигура 10) Филтрите против миризма съдържат въглен (активен въглен). Те трябва да се подменят на периоди по приблизително 6 месеца. Независимо дали използвате въглероден филтър или не, винаги трябва да се монтират алуминиевите филтри. Не използвайте вашия уред, без монтирани алуминиеви филтри. Използването с въглероден филтър ще намали засмукването на уреда.Абсорбатор / Ръководство за употреба270 / BG

Поддръжкаипочистване 5.3 ПочистванеНе забравяйте да почистите абсорбатора незабавно след пържене. Използвайте мека кърпа натопена в течен препарат за почистване и избършете външната повърхност на абсорбатора. Никога не използвайте абразиви или надраскващи материали за почистване. Можете да използвате предлаганите в търговската мрежа препарати за почистване за отстраняване на упорити замърсявания като спазвате предупрежденията върху продукта. За да не надраскате корпуса от матирана стомана, го бършете в посоката на матиране.Не използвайте почистващи препарата, съдържащи хидрохлорна киселина, белина или абразивни прахове, за да поддържате качеството на повърхността на продукта. Използвайте навлажнена в сапунена вода кърпа или специални почистващи спрейове за неръждаема стомана при почистване на стоманените повърхности. Отстранете защитното фолио от уреда.

Възможно е да причините пожар, ако не спазвате инструкциите за почистване и смяна на филтрите на абсорбатора.Ако е необходимо да транспортирате уреда.

• Запазете оригиналната му опаковка. Транспортирайте уреда в оригиналната опаковка и следвайте транспортните й маркировки.Ако не разполагате с оригинална опаковка:
• Не поставяйте никакви предмети върху стъклената повърхност. • Защитете външната повърхност от удари.
• Опаковайте уреда така, че да не бъде повреден при транспортирането.5.4 Смяна на лампитеИзключете абсорбатора от електрическата мрежа.Този уред е оборудван с 3 W халогенни лампи.За да подмените халогенните лампи, натиснете лампата надолу от задната част на държача на лампата, за да я освободите. След това завъртете обратно на часовниковата стрелка с 1/4 завъртане и я извадете.За да поставите новата лампа, изпълнете горните стъпки в обратен ред.

Можете да закупите лампи от оторизиран сервиз. Max:3W271 / BG Абсорбатор / Ръководство за употреба Отстраняване на неизправности Причина Помощ Продуктът не

Проверете предпазителя. Възможно е предпазителят ви да е затворен, направете така че да

Проверете електрическата

Главното напрежение трябва да бъде между 220- 240 V. Продуктът не

Проверете електрическата

Проверете дали другите продукти във Вашата кухня работят или не.

Проверете електрическата

Главното напрежение трябва да бъде между 220- 240 V.

Проверете превключвателя на

Превключвателят на лампата трябва да е в положение "включено".

Проверете лампите. Лампите на продукта не трябва да бъдат

Всмукването на въздух на продукта

Проверете алуминиевия филтър. Масленият филтър от алуминий трябва да се почиства поне веднъж месечно при нормални

Всмукването на въздух на продукта

Проверете димоотвода. Димоотводът трябва да бъде във ''включено''

Всмукването на въздух на продукта

Проверете въглеродния филтър. При продукти с въглеродни филтри филтърът обикновено трябва да се сменя на всеки 3 месеца.
