Марка	Beko
Модел	HCG61620X
Тип продукт	Абсорбатор
Форма на стъклото	Извита
Напрежение на захранването	220-240 V ~ 50 Hz
Мощност на двигателя	140 W
Мощност на осветлението	2 x 2,5 W
Максимален въздушен поток	603 m³/h
Клас на изолация	Клас I
Тип управление	Превключвател (3 скорости + осветление)
Мазнинен филтър	Алуминий, мие се в съдомиялна
Въгленов филтър	Не се мие, сменя се на всеки 4 месеца
Осветление	2 LED крушки (макс. 2,5 W всяка)
Минимално разстояние от готварската повърхност	65 cm (или според инструкциите на газовата печка)
Диаметър на изходящия канал	120 или 150 mm
Специални функции	3 скорости на аспирация, независимо осветление
Поддръжка	Външно почистване с влажна кърпа и неутрален перилен препарат
Смяна на мазнинения филтър	Всеки месец (почистване) или според употребата
Смяна на въгленовия филтър	На всеки 4 месеца
Безопасност	Автоматично изключване не се споменава; изключване на веригата преди поддръжка

Често задавани въпроси - HCG61620X BEKO

Какво е минималното разстояние между абсорбатора и готварската повърхност?

Минималното разстояние трябва да бъде най-малко 65 cm. Ако газовата печка изисква по-голямо разстояние, спазвайте него.

Как да почистя мазнинения филтър?

Алуминиевият мазнинен филтър се почиства веднъж месечно на ръка с неагресивен перилен препарат или в съдомиялна при ниска температура и кратък цикъл. Леко обезцветяване е нормално.

Кога трябва да се сменя въгленовият филтър?

Въгленовият филтър не се мие и трябва да се сменя на всеки 4 месеца в зависимост от употребата. Достъпен е от оторизираните сервизи на Beko.

Как да сменя крушката на абсорбатора?

Първо изключете абсорбатора от захранването. Оставете крушките да изстинат. Използвайте плоска отвертка, за да откачите капака на лампата, сменете с идентична крушка (макс. 2,5 W) и поставете обратно капака.

Какво да направя, ако абсорбаторът не работи?

Проверете предпазителя и захранването. Уверете се, че мрежовото напрежение е между 220 и 240 V. Тествайте друг уред на същия контакт.

Как да пестя енергия с абсорбатора?

Използвайте най-ниската скорост, подходяща за парата. Включете абсорбатора 5 минути преди готвене и го изключете 15 минути след това. Редовно почиствайте филтрите, за да поддържате ефективността.

Може ли да се използва абсорбаторът без мазнинен филтър?

Не, никога не работете с абсорбатора без мазнинен филтър. Това може да повреди двигателя и да представлява пожарна опасност.

Какви почистващи препарати да използвам за външната част на абсорбатора?

Използвайте влажна кърпа с неутрален течен перилен препарат. Избягвайте абразивни продукти, алкохол и остри инструменти.

Как да инсталирам абсорбатора в режим на рециркулация?

Режимът на рециркулация изисква въгленов филтър (не се доставя). Филтрираният въздух се връща в помещението. Следвайте ръководството за инсталиране, страница 170 от инструкциите.

Какво да направя, ако аспирацията е слаба?

Почистете алуминиевия мазнинен филтър. Проверете дали изходящият канал не е запушен. Ако използвате въгленов филтър, сменете го, ако е наситен (на всеки 3-4 месеца).

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HCG61620X BEKO

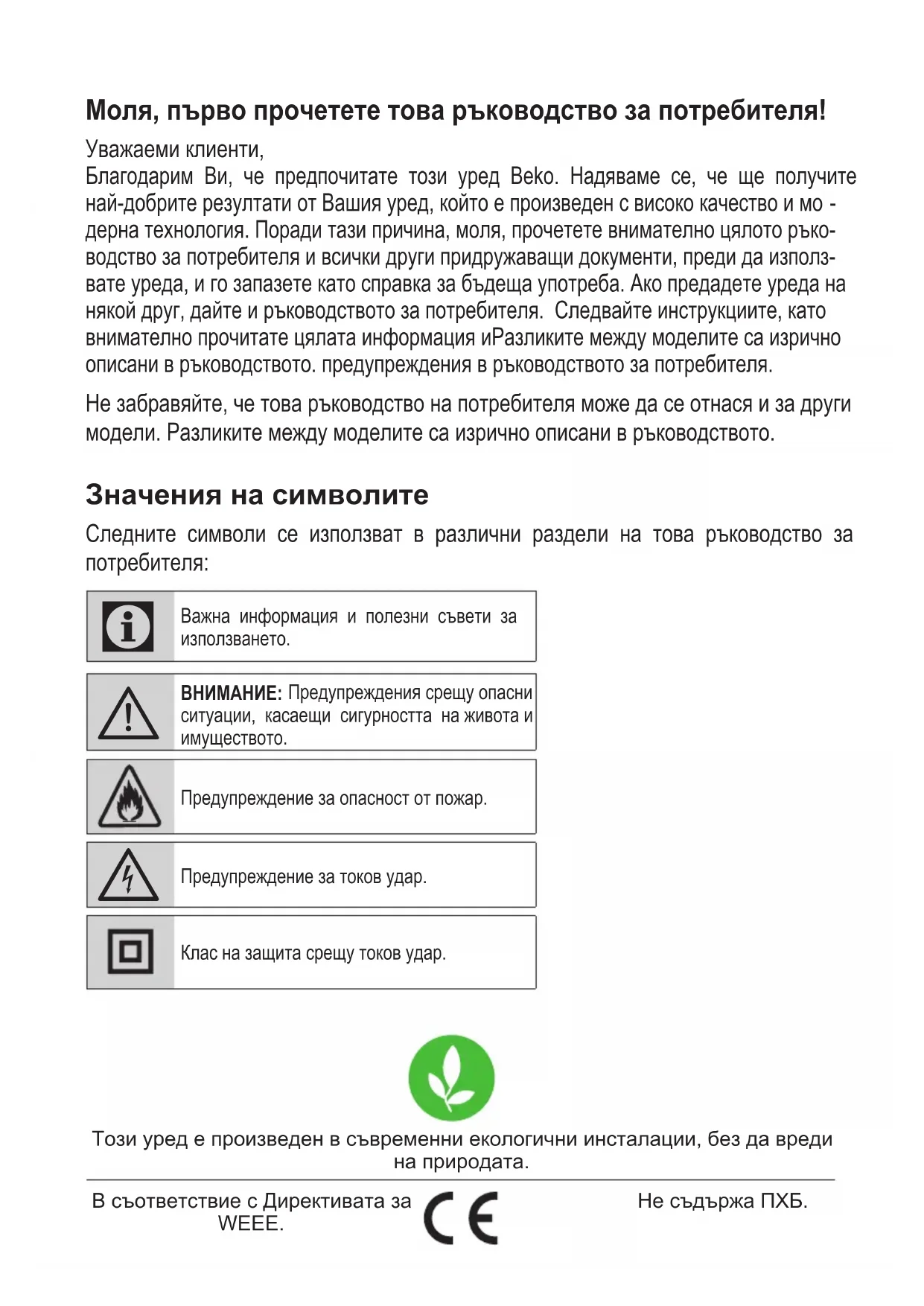

Моля, първо прочетете това ръководство за потребителя!

Уважаеми клиенти,

Благодарим Ви, че предпочитате този уред Beko. Надяваме се, че ще получите най-добрите резултати от Вашия уред, който е произведен с високо качество и мо - дерна технология. Поради тази причина, моля, прочетете внимателно цялото ръко-водство за потребителя и всички други придружаващи документи, преди да използ-вате уреда, и го запазете като справка за бъдеща употреба. Ако предадете уреда на някой друг, дайте и ръководството за потребителя. Следвайте инструкциите, като внимателно прочитате цялата информация и Разликите между моделите са изрично описани в ръководството. предупреждения в ръководството за потребителя.

Не забравяйте, че това ръководство на потребителя може да се отнася и за други модели. Разликите между моделите са изрично описани в ръководството.

Следните символи се използват в различни раздели на това ръководство за потребителя:

Важна информация и полезни съвети за използването.

ВНИМАНИЕ: Предупреждения срещу опасни ситуации, касаещи сигурността на живота и имуществото.

Клас на защита срещу токов удар.

Този уред е произведен в съвременни екологични инсталации, без да вреди на природата.

1.1 Общи инструкции за безопасност

Важни инструкции за безопас- ност Прочетете внимателно и ги запазете за бъдещи справки

Този раздел съдържа инструкции за безопасност, които ще Ви помогнат да се предпазите от риск от пожар, токов удар, излагане на изтичане на микровълнова енергия, телесни наранявания или материални щети. Неспазването на тези инструкции анулира всяка гаранция.

- Продуктите на Веко отговарят на приложимите стандарти за безопасност; следователно, в случай на повреда на уреда или захранващия кабел, той трябва да бъде поправен или заменен от дильра, сервисния център или специалист и упълномощен сервис, за да се избегне всякаква опасност. Не-изправните или неквалифицирани ремонтни дейности могат да бъдат опасни и да създадат риск за потребителя.

• Този уред е предназначен да се използва в битови и подобни

– Служители в кухненските зони на магазините, офисите и други работни среди;

– Стопански постройки

– От клиенти в хотели и други типове жилищни среди;

– Различни видове настаняване с нощувка със закуска;

- Работете с уреда по предназначение само както е описано в това ръководство.

- Производителят не може да носи отговорност за щети, причинени от неправилен монтаж или неправилна употреба на продукта.

- Този уред може да се използва от деца над 8 годишна възраст, хора с физически, слухови или умствени затруднения, както и от хора с липса на опит или по- знания, ако е осигурен контрол или им е предоставена информация относно опасностите.

- Децата не трябва да си играят с уреда. Почистването и под дръжката не трябва да се извършват от деца, оставени без надзор.

- Минималното разстояние между опорната повърхност за

1

Важни инструкции за безопасност и опазване на околната среда

съдовете за готвене на плота и най-ниската част на продукта трябва да бъде най-малко 65 см.

• Ако инструкциите за монтаж на газовата плоча посочват по-голямо разстояние, това трябва да се вземе предвид.
• Уверете се, че Вашето мрежово захранване отговаря на информацията, посочена на табелката с данни на уреда.

- Никога не използвайте уреда, ако захранващият кабел или самият уред са повредени.

- Предотвратете повреда на захранващия кабел, като не го притискате, огъвате или триете по остри ръбове. Дръжте захранващия кабел далеч от го реши повърхности и открит пла- мък.

- Използвайте уреда само със за- земен контакт.

ВНИМАНИЕ: Не свързвайте уреда към електрическата мрежа, докато инсталацията не завърши напълно.

- Поставете уреда по такъв начин, че щепсельт да е винаги достъпен.

- Не докосвайте лампите, ако

са работили за дълъг период от време. Те могат да изгорят ръката Ви, защото все още са горещи.

- Следвайте разпоредбите, определени от компетентните органи относно изпускането на отработения въздух (това пре-дупреждение не е приложимо за употреба без димоотвод).

- Работете с уреда си, след като поставите тенджера, тиган и др. върху котлона. В противен случай силната топлина може да причини деформация в някои части на Вашия продукт.

- Изключете котлона, преди да дръпнете от него тенджерата, тигана и т.н.

- Не оставяйте нагорещено олио върху котлона. Тигани с нагорещено олио могат да причинят самозапалване.

- Обърнете внимание на Вашите завеси и кальфи, тъй като олиото може да се запали, докато готвите храна, като пържени картофи.

- Филтърът за мазнини трябва да се подменя поне веднъж месечно. Въглеродният филтър трябва да се подменя най-

1

Важни инструкции за безопасност и опазване на околната среда

малко на всеки 3 месеца.

• Продуктът се почиства в съответствие с ръководството за потребителя. Ако почистването не е извършено в съответствие с ръководството на потребителя, може да има риск от пожар.
• Не използвайте филтриращи материали, които не са устой -чиви на огън вместо този фил-тър.
• Използвайте само оригиналните части или части, препоръчани от производителя.
• Не работе с продукта без филтъра и не махайте филтрите, докато продуктът работи.
  • В случай на възникване на пла- мък, оддръпнете от огъня про- дукта и уредите за готвене.
• В случай на запалване на пла- мък, покрийте пламъка и никога не използвайте вода за гасене.
• Изключвайте уреда от контакта преди всяко почистване и кө гато уредът не се използва.
• Отрицателното налягане в околната среда не трябва да надвишава 4 Pa (4 x 10 бара), докато абсорбаторът за електрически котлон и уреди, работещи с друг вид енергия, но електричество

работят едновременно.

• В средата, в която се използва уредът, отработените газове на устройства, работещи на мазут или газ, като нагревател на по-мещение, трябва да бъдат абсолютно изолирани или уреда трябва да е от херметичен тип.

- Когато свързвате димоотвода, използвайте тръби с диаметър 120 или 150 мм. Тръбната връзка трябва да бъде възможно най-къса и да има възможно най-малко лакти.

Опасност от задавяне! Пазете всички опаковъчни материали далеч от деца.

ВНИМАНИЕ: Достъпните части могат да се нагорещят, когато се използват заедно с уреди за готвене.

- Изходът на продукта не трябва да е свързан с въздушни канали, които включват друг дим.

• Вентилацията в помещението може да е недостатьчна, когато абсорбаторът за електрически котлон се използва едновременно с устройствата, работещи на газ или други горива (това може да не се отнася за уреди, които само изхвърлят

1 5 10 20 30

въздуха обратно в помеще- нието).

• Предмети, поставени върху продукта, могат да паднат. Не поставяйте предмети върху продукта.
• Не фламбирайте под Вашия продукт.

ВНИМАНИЕ: Преди да инста лирате абсорбатора, отстранете защитните филми.

• Никога не оставяйте силно открит пламък под абсорбатора, докато той работи
• По време на употреба фритюрниците трябва да се наблюдават непрекъснато: прегрято масло може да избухне в пла - мък.

1.2 Съответствие с Директи- вата за ОЕО и изхвърляне на отпадъчни продукти:

Този продукт е в съответствие с Директивата на EU за WEEE (2012/19/EU).

(2012/19/EU). Този символ носи символ за класификация за отпадък от електрическо и електронно оборудване (WEEE).

Този символ показва, че този продукт не трябва да се изхвърлят с други бито-ви отпадъци в края на жи- вота на

uredа. Използваното устройство трябва да бъде върнато в официалния пункт за събиране за рециклиране на електрически и електронни устройства. За да намерите тези системи за събиране, моля свържете се с местните власти или търговеца, където продуктът е закупен. Всяко домакинство изпълнява важна роля при оползотворяване и рециклиране на стари уреди. Подходящото изхвърляне на използвания уред помага за предотвратяване на погтенциални негативни последици за околната среда и човешкото здраве.

1.3 Съответствие с директива та RoHS

Продуктът, който сте закупили, е в съответствие с Директивата за RoHS на EC (2011/65/EU). Не съдържа вредни и забранени материали, посочени в Директивата.

1 5 5 5

1.4 Информация за опаковката

Опаковъчните материали на продукта са произведени от рециклируеми мате- риали в съответствие с нашите национални разпоредби за окол - ната среда. Не изхвърляйте опаковката заедно с местните и други отпадъци. Върнете ги в пунктовете за събiranе на опаковъчни материали, определени от местните власти.

2 Общ изглед

2.1 Преглед

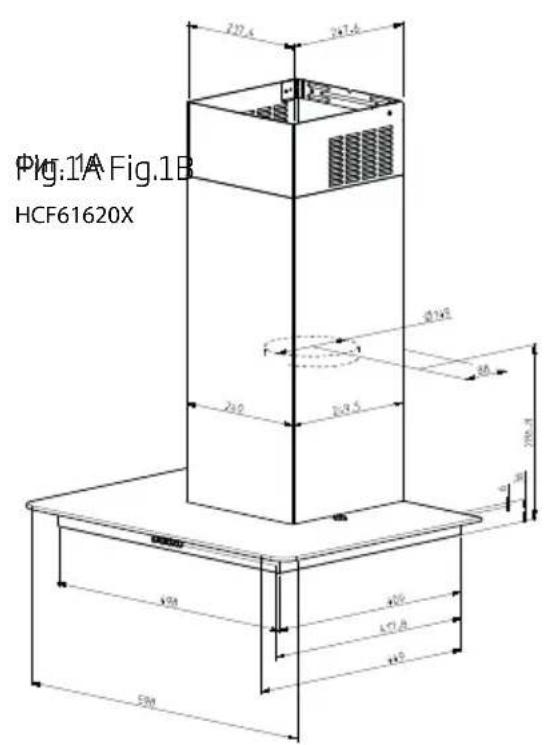

Fig.1A Fig.1B HCF61620X 217.6 347.4 218.2 219.5 200.4 40 40 400 400 400 500

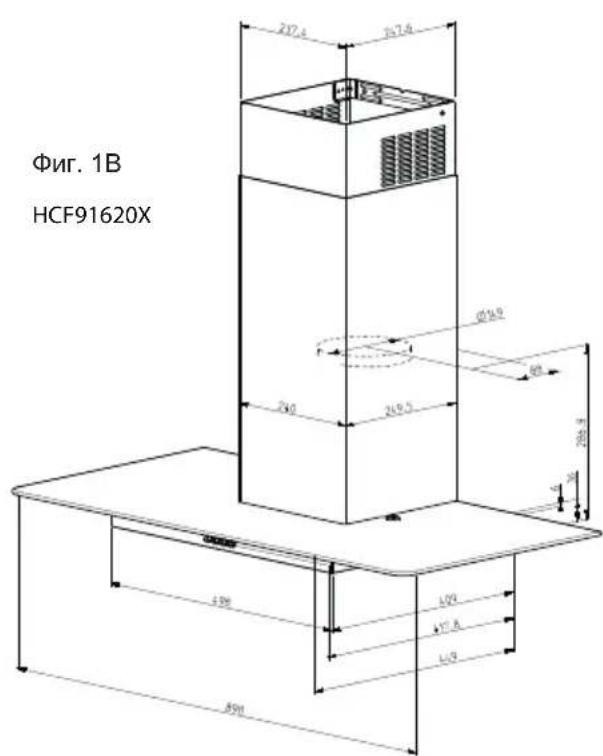

Фиг. 1B HCF91620X

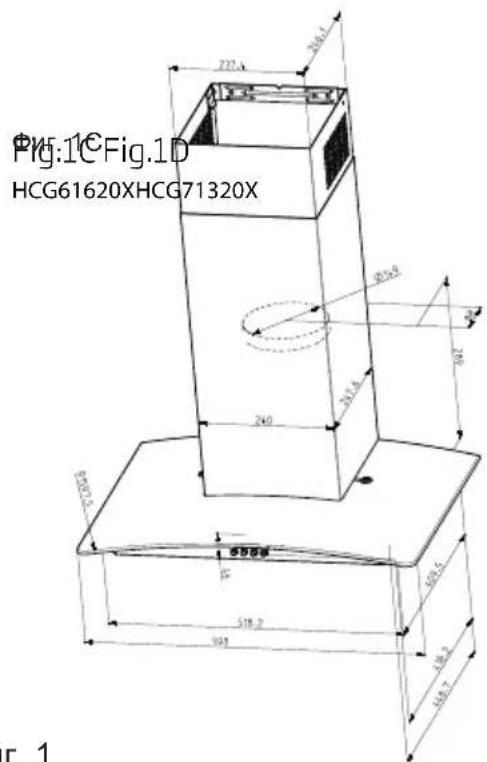

Fig.1C Fig.1D HCG61620XHCG71320X 232.4 240.8 240.8 240.8 518.2 593 593.5 593.5 593.7 R. 1

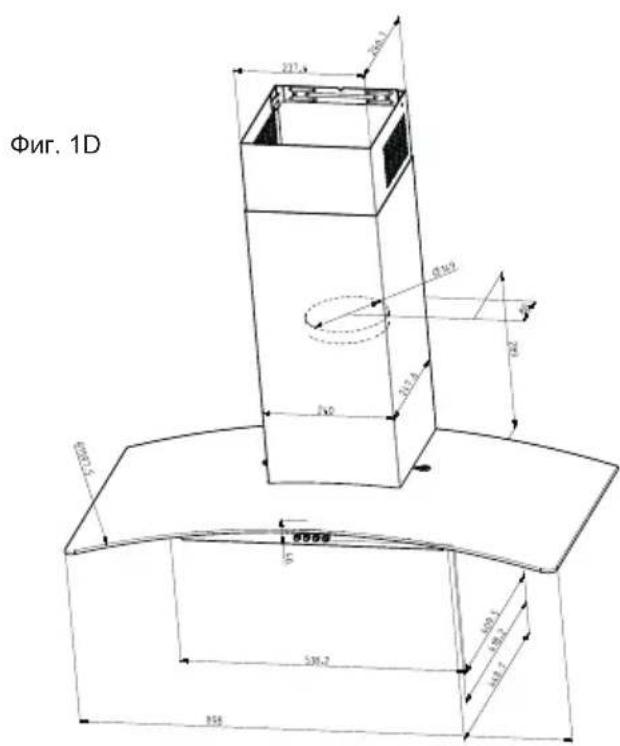

Фиг. 1D 227,4 350,4 Ø18,9 313,4 162 Ø20,5 36 Ø20,5 336,2 Ø20,5 336,2 358

Фиг. 1

2 Общ изглед

Фиг. 2

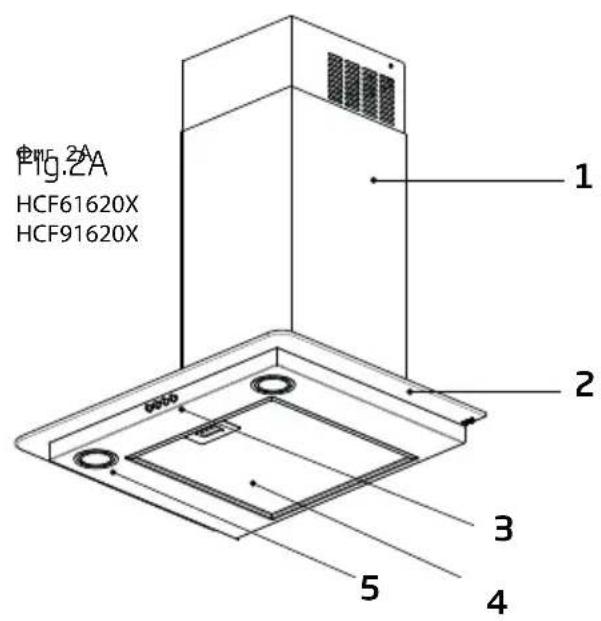

Fig.2A HCF61620X HCF91620X 1 2 3 4 5

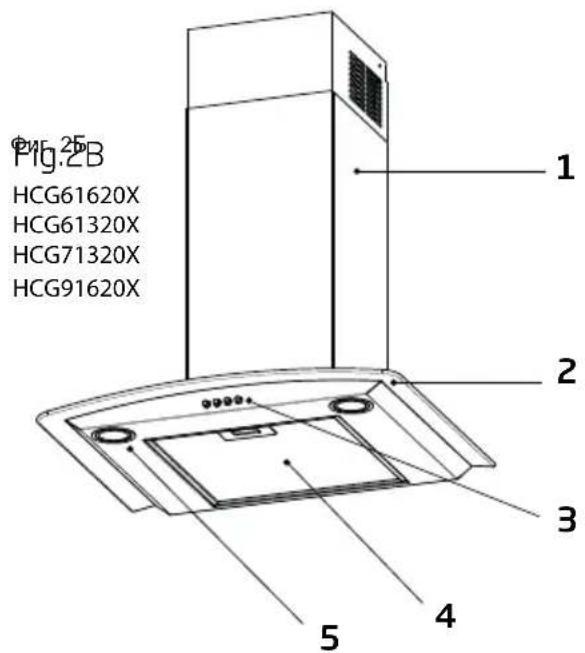

Fig.2B HCG61620X HCG61320X HCG71320X HCG91620X 1 2 3 4 5

1. Комин
2. Стъкло
3. Панел за управление
4. Алуминиев филтър за мазнини
5. Осветление

2.2 Технически данни.

Модел HCF 61620 X -	HCF 91620 X	HCG 61620 X - HCG 91620 X
Захранващо напрежение 220-240V50 Hz		220-240V50 Hz
Мощност на лампата (W) 2x2,5 2x2,5
Мощност на двигателя (W) 1x250 1x140
Въздушен поток ( m^3/h ) – 3.Ниво	603- 603-
Клас на изолация Клас I Клас I
Форма на стъклото Равна Извита

3 Използване на уреда

3.1 Използване на клавишния превключвател

Използвайте високата скорост на засмукване в случай на концентрирани кухненски пари. Препоръчва се засмукването на абсорбатора да се включи за 5 минути преди готвене и да се остави в експлоатация по време на готвене и за още 15 минути приблизително след прекратяване на готвенето.

• Осигурете достатъчно всмукване на въздух, за да може абсорбаторът да работи ефективно и с нисък шум при работа по време на готвене.
• Настройте нивото на вентилатора според плътността на парата в кухнята. Използвайте високото ниво само когато е необходимо. По-ниското ниво на вентилатора означава по-малко консумация на енергия.
• Ако в кухнята се очаква плътен дим, предварително изберете по-високо ниво на вентилатора. Необходимо

е да се работи с абсорбатора много по-дълго, за да се отстрани димът, който вече се е разпространил в цялата кухня.

• Изключете абсорбатора, когато не се използва.
• Почиствайте или подменяйте филтъра през посочените интервали, като по този начин ефективността на вентилацията се увеличава и рискът от пожар се елиминира.

• Абсорбаторът е оборудван с двигател с различни настройки на скоростта.
• За по-добра ефективност Ви съветваме да използвате ниски скорости при нормални условия и високи скорости, когато миризмата и парите се усилват.
• Можете да стартирате абсорбатора, като натиснете желания клавиш за ниво на скоростта. (a, b, c)
• Можете да осветите готвенето с натискане на светлинния клавиш. (Г)

3 Използване на уреда

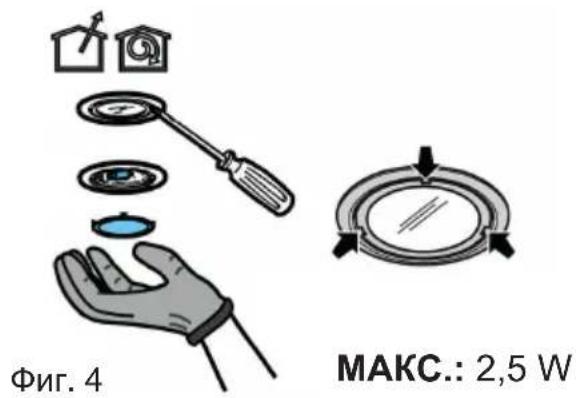

3.4 Смяна на лампа

Фиг. 4 MAKC.: 2,5 W

Преди да подмените крышките, изключете захранването на абсорбатора.

Не докосвайте крышките, когато са горещи..

Внимавайте да не докосвате директно сменяемата крушка с ръце.

Можете да закупите лампи от оторизирани сервисни агенти.

ВНИМАНИЕ!

Преди да докоснете електрическите крушки, уверете се, че са охладени.

Изключете уреда от електрическата мрежа.

ВНИМАНИЕ!

Преди да докоснете електрическите крушки, уверете се, че са охладени.

Сменете старата крушка с такава от същия тип, както е посочено в етикета на характеристиките или близо до лампата на абсорбатора.

1. Използвайки плоска отвертка или еквивалентен инструмент, внимателно отпуснете светлинния капак.
2. Отстранете повредената светлина и заменете с нова.
3. Поставете отново светлинния капак. (ще се чуе щракване при затваряне).
   Ако лампите не работят, уверете се, че лампите са поставени правилно в корпусите им, преди да се обадите за техническа помощ.

4 Почистване и поддръжка

Преди почистване и поддръжка изключете уреда от контакта или изключете главния ключ или разхлабете предпазителя, който захранва абсорбатора.

Неспазването на разпоредбите, свързани с почистването на уреда и подмяната на филтрите, може да доведе до пожар. Поради това се препоръчва да се спазват дадените тук указания. Производителят не носи отговорност за каквито и да е повреди на двигателя или пожари, причинени от неправилна употреба.

Почиствайте само с кърпа, навлажнена с неутрален течен препарат. Не почиствайте с уреди или инструменти. Избягвайте изплакването на абразивни вещества. Не използвайте алкохол

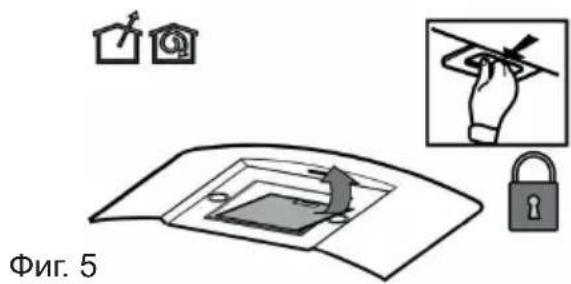

4.1 Почистване на филтъра за мазнини

Филтърът за мазнини трябва да се почиства веднъж месечно с помощта на неагресивни препарати, ръчно или в съдомиялна машина, която трябва да бъде настроена на ниска температура и кратък цикъл. Когато се измие в съдомиялна машина, филтърът за мазнини може леко да се обезцвети, но това не влияе върху филтриращата му способност.

Фиг. 5

Можете да измиете филтъра за мазнини в съдомиялната машина

4.2 НЕизмиваем въглероден филтър

Насищането на въглеродния филтър настъпва след повече или по-малко продължителна употреба, в зависимост от вида на готвене и редовността на почистване на филтъра за мазнини.

Във всеки случай е необходимо да смените касетата поне на всеки четири монтажа.

въглеродният филтър НЕ може да се измива или регенерира.

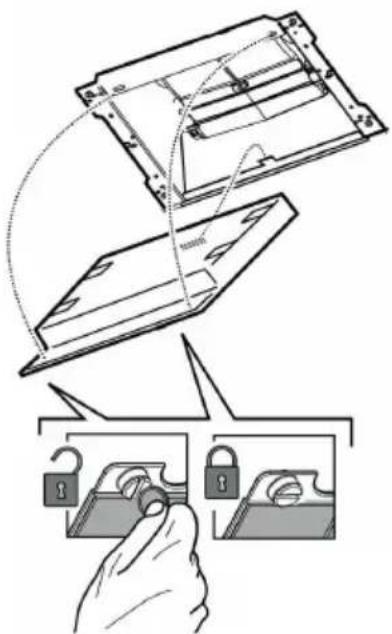

Сглобяване

Закачете първо филтъра за въглища отзад върху металния език на абсорбатора, а след това отпред с двата копчета. Разглобяване

Извадете въглеродния филтър, като завъртите копчетата, които го фиксират към абсорбатора, на 90°.

4 Почистване и поддръжка

ВНИМАНИЕ: Въглеродният

филтър никога не се измива..

ВНИМАНИЕ: Въглеродният

филтър се предлага от

оторизирани услуги на Веко.

5 Настройване на уреда

ВНИМАНИЕ!

Моля, прочетете инструкциите за безопасност, преди да зададете настройки.

ЗАБЕЛЕЖКА

Моля, вижте страница 170 от ръководството за инсталиране

ВНИМАНИЕ!

Ако не инсталирате винтовете или фиксиращото устройство в съответствие с тези инструкции, това може да доведе до електрически опасности.

5.1 Аксесоари за монтаж

1

1. Шаблон за монтаж
2. Скоба за комин
3. Свързваща планка за комин
4. 05x45 винт
5. 08x40 дюбел
6. M5x16 винт
7. 02,9×6,5 винт
8. 03,9x9 винт
9. Шайба
10. Захранващ кабел

6 Отстраняване на неизправности

Отстраняване на неизправности	Причина Помощ
Продуктът не работи.	Проверете предпазителя си. Вашият предпазител може да е затворен, да го накара да работи.
Продуктът не работи.	Проверете електрическата връзка.	Мрежовото напрежение трябва да бъде между 220-240 V.
Продуктът не работи.	Проверете електрическата връзка.	Проверете дали другите уреди във Вашата кухня работят или не работят.
Лампата не работи.	Проверете електрическата връзка.	Мрежовото напрежение трябва да бъде между 220-240 V.
Лампата не работи.	Проверете ключа на лампата. Ключът на лампата трябва да е в позиция “on” (вкл.).
Лампата не работи.	Проверете лампите. Лампите на продукта не трябва да са повредени.
Въздушният прием на продукта е лош.	Проверете алуминиевия филтър. Алуминиевият маслен филтър трябва да се почиства поне веднъж месечно при нормални условия.
Въздушният прием на продукта е лош.	Проверете изходящия димоотвод.	Ключът на лампата трябва да е в позиция "on" (вкл.).
Въздушният прием на продукта е лош.	Проверете карбоновия филтър. За продукти с карбонови филтри филтърът обикновено трябва да се сменя на всеки 3 месеца.
