HCG61620X - Kuchyňská digestoř BEKO - Bezplatný návod k obsluze

Značka	Beko
Model	HCG61620X
Typ produktu	Odsavač par
Tvar skla	Zakřivené
Napájecí napětí	220-240 V ~ 50 Hz
Výkon motoru	140 W
Výkon osvětlení	2 x 2,5 W
Maximální průtok vzduchu	603 m³/h
Třída izolace	Třída I
Typ ovládání	Přepínač (3 rychlosti + osvětlení)
Tukový filtr	Hliníkový, mytelný v myčce nádobí
Uhlíkový filtr	Nemyje se, vyměňuje se každé 4 měsíce
Osvětlení	2 LED žárovky (max 2,5 W každá)
Minimální vzdálenost od varné desky	65 cm (nebo podle pokynů plynové desky)
Průměr odtahového potrubí	120 nebo 150 mm
Speciální funkce	3 rychlosti odsávání, nezávislé osvětlení
Údržba	Vnější čištění vlhkým hadříkem a neutrálním čisticím prostředkem
Výměna tukového filtru	Každý měsíc (čištění) nebo podle používání
Výměna uhlíkového filtru	Každé 4 měsíce
Bezpečnost	Automatické vypnutí není uvedeno; odpojení před údržbou

Často kladené otázky - HCG61620X BEKO

Jaká je minimální vzdálenost mezi odsavačem a varnou deskou?

Minimální vzdálenost musí být alespoň 65 cm. Pokud plynová deska udává větší vzdálenost, dodržujte ji.

Jak čistit tukový filtr?

Hliníkový tukový filtr se čistí jednou měsíčně ručně neagresivním čisticím prostředkem nebo v myčce nádobí při nízké teplotě a krátkém cyklu. Mírné zabarvení je normální.

Kdy je třeba vyměnit uhlíkový filtr?

Uhlíkový filtr se nemyje a musí být vyměněn každé 4 měsíce v závislosti na používání. K dispozici u autorizovaných servisů Beko.

Jak vyměnit žárovku odsavače?

Nejprve odpojte odsavač. Nechte žárovky vychladnout. Pomocí plochého šroubováku odklopte kryt lampy, vyměňte za stejnou žárovku (max 2,5 W) a nasaďte kryt zpět.

Co dělat, když odsavač nefunguje?

Zkontrolujte pojistku a elektrické napájení. Ujistěte se, že síťové napětí je mezi 220 a 240 V. Vyzkoušejte jiný spotřebič na stejné zásuvce.

Jak šetřit energii s odsavačem?

Používejte nejnižší rychlost přiměřenou páře. Zapněte odsavač 5 minut před vařením a vypněte 15 minut po skončení. Pravidelně čistěte filtry pro udržení účinnosti.

Lze používat odsavač bez tukového filtru?

Ne, nikdy nepoužívejte odsavač bez tukového filtru. Může to poškodit motor a představovat riziko požáru.

Jaké čisticí prostředky použít na vnější stranu odsavače?

Použijte vlhký hadřík s neutrálním tekutým čisticím prostředkem. Vyhněte se abrazivním prostředkům, alkoholu a ostrým nástrojům.

Jak nainstalovat odsavač v režimu recirkulace?

Režim recirkulace vyžaduje uhlíkový filtr (není součástí dodávky). Filtrovaný vzduch je vracen zpět do místnosti. Postupujte podle instalačního návodu na straně 170.

Co dělat, když je odsávání slabé?

Vyčistěte hliníkový tukový filtr. Zkontrolujte, zda není odtahové potrubí ucpané. Pokud používáte uhlíkový filtr, vyměňte jej, je-li nasycený (každé 3-4 měsíce).

NÁVOD K OBSLUZE HCG61620X BEKO

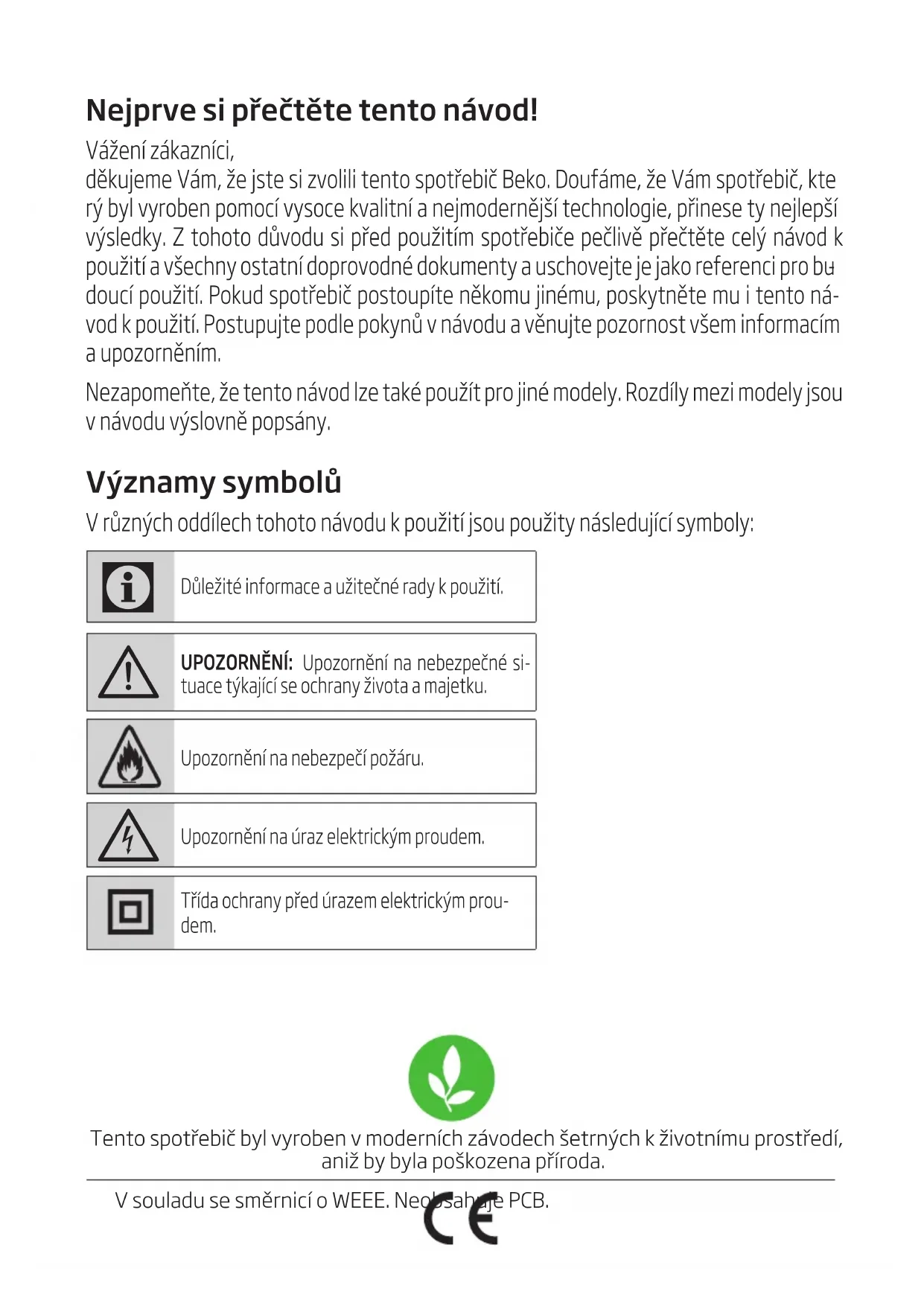

Nejprve si přečtěte tento návod!

Vážení zákazníci,

děkujeme Vám, že jste si zvolili tento spotřebič Beko. Doufáme, že Vám spotřebič, kte rý byl vyroben pomocí vysoce kvalitní a nejmodernější technologie, přinese ty nejlepší výsledky. Z tohoto důvodu si před použitím spotřebiče pečlivě přečtěte celý návod k použití a všechny ostatní doprovodné dokumenty a uschovejte je jako referenci pro bu doucí použití. Pokud spotřebič postoupíte někomu jinému, poskytněte mu i tento návod k použití. Postupujte podle pokynů v návodu a věnujte pozornost všem informacím a upozorněním.

Nezapomeňte, že tento návod lze také použít pro jiné modely. Rozdíly mezi modely jsou v návodu výslovně popsány.

Významy symbolů

V různých oddílech tohoto návodu k použití jsou použity následující symboly:

Důležité informace a užitečné rady k použití.

UPOZORNĚNÍ: Upozornění na nebezpečné situace týkající se ochrany života a majetku.

Upozornění na nebezpečí požáru.

Upozornění na úraz elektrickým proudem.

Třída ochrany před úrazem elektrickým proudem.

Tento spotřebič byl vyroben v moderních závodech šetrných k životnímu prostředí, aniž by byla poškozena příroda.

1 Důležité bezpečnostní a ekologické pokyny

1.1 Všeobecné bezpečnostní pokyny

Pečlivě si přečtěte důležité bezpečnostní pokyny a uchovejte je pro budoucí referenci

Tato část obsahuje bezpečnostní pokyny, které vám pomohou chránit se před rizikem požáru, úrazu elektrickým proudem, vystavení úniku mikrovlnné energie, zranění osob nebo poškození majetku. Nedodržení těchto pokynů ruší záruku.

- Produkty společnosti Beko splňují platné bezpečnostní normy; v případě jakéhokoli poškození spotřebiče nebo napájecího kabelu by tudíž měl spotřebič být prodej cem, servisním střediskem nebo odborníkem a také autorizovaným servisem opraven nebo vyměněn, zabráníte tak nebezpečí. Chybné nebo nekvalifikované opravy mohou být nebezpečné a mohou představovat riziko pro uživatele.

- Toto zařízení je určeno pro použití v domácnosti a v podobných podmínkách, jako jsou například: - kuchyně pro zaměstnance v obchodech, kancelářích a jiných pracovních prostředích;

- farmy

- pro klienty v hotelích a jiných typech ubytovacích zařízení;

- Spotřebič používejte pouze k účelům, které jsou popsány v tomto návodu.

• Výrobce nemůže být zodpovědný za škodu vzniklou nesprávnou, chybnou a nezodpovědnou instalací nebo užíváním spotřebiče.

- Spotřebič mohou používat děti od 8 let a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi, nebo osoby s nedostatečnými zkušenostmi a znalostmi, pokud mají nad sebou dohled nebo pokud byly vyškoleny ohledně bezpečného používání spotřebiče a pokud chápou možná rizika.

- Děti nesmí mít dovoleno hrát si se spotřebičem. Čištění a uživatel-skou údržbu nesmí provádět děti bez dozoru.

- Minimální vzdálenost mezi nos-nou plochou varné desky pro nádoby na vaření a nejnižší částí vašeho produktu musí být ales-poň 65 cm.

- Pokud pokyny pro instalaci plynového sporáku stanovují vzdále-

1 Důležité bezpečnostní a ekologické pokyny

nost větší, musíte to vzít v úvahu.

• Ujistěte se, že elektrická síť odpovídá informacím na výkonovém štítku spotřebiče.
• Spotřebič nepoužívejte, pokud je napájecí kabel nebo sám spotřebič poškozen.
• Poškození napájecího kabelu za-bráníte tak, že jej nebudete mač-kat, ohýbat nebo otírat o ostré hrany. Napájecí kabel nepřibližujte horkým povrchům a otevřenému ohni.
• Spotřebič používejte pouze s uzemněnou zásuvkou.
  UPOZORNĚNÍ: Nezapojujte spotřebič do sítě, dokud není instalace zcela dokončena.
• Spotřebič umístěte tak, aby zástrčka byla stále přístupná.
• Nedotýkejte se lamp, pokud byly dlouhou dobu v provozu. Mohou vám popálit ruce, protože jsou horké.
• Dodržujte předpisy vydané kompetentními orgány týkající se vypouštění odpadních plynů (toto upozornění neplatí při používání bez kouřovodu).
• Spotřebič provozujte poté, co na varnou desku postavíte hrnec, pánev atd. V opačném případě

může vysoká teplota způsobit deformaci některých částí vašeho produktu.

• Než hrnec, pánev atd. z varné desky sejmete, vypněte ji.
• Nenechávejte na varné desce horký olej. Pánve s horkým olejem mohou způsobit samovznícení.

- Dávejte pozor na záclony a při- krývky, jelikož při vaření jídel, jako jsou hranolky, může olej vzpla- nout.

- Tukové filtry se musí měnit minimálně jednou za měsíc. Uhlíkové filtry se musí měnit minimálně jednou za 3 měsíce.

- Produkt se musí čistit v souladu s návodem k použití. Pokud čiš-tění nebylo provedeno v souladu s návodem k použití, může nastat riziko požáru.

- Namísto stávajícího filtru nepoužívejte ne-ohnivzdorné filtrační materiály.

- Používejte pouze originální díly nebo díly doporučené průvodcem.

- Neprovozujte váš produkt bez filtru, a neodstraňujte filtr, když je přístroj v provozu.

• V případě, že se objeví plamen, odpojte produkt a spotřebiče na vaření od přívodu energie.

1 Důležité bezpečnostní a ekologické pokyny

• V případě, že se objeví plamen, přikryjte jej a k hašení nikdy nepoužívejte vodu.
- Před každým čištěním a když spotřebič nepoužíváte, odpojte jej ze sítě.
- Podtlak v okolním prostředí by neměl přesáhnout 4 Pa (4 x 10 bar), pokud jsou digestoř pro elektrickou varnou desku a spotřebiče v provozu zároveň za použití jiného druhu energie, než je elektrina.
• V prostředí, kde spotřebič používáte, musí být odtah zařizení, která fungují na topný olej nebo plyn, například topné těleso, naprosto izolován nebo se musí jednat o zařizení hermetického typu.
- Při připojování kouřovodu použí-vejte potrubí o průměru 120 nebo 150 mm. Připojení potrubí musí být co nejkratší a mít co nejméně ohybů.

Nebezpečí udušení! Všechny obalové materiály uchovávejte mimo dosah dětí.

UPOZORNĚNÍ: Při použití se spotřebiči na vaření mohou být přístupné části horké.

- Vývod produktu nesmí být připojen k vzduchovému kanálu, který

obsahuje další kouř.

• Ventilace nemusí být v místnosti dostatečná, když je digestoř pro elektrickou varnou desku v provozu zároveň se zařízeními fungujícími na plyn nebo jiná paliva (to nemusí platit pro spotřebiče, které pouze vypouštějí vzduch zpět do místnosti).
• Objekty umístěné na produktu mohou spadnout. Na produkt ne-dávejte žádné předměty.
• Pod produktem neflambujte.

UPOZORNĚNÍ: Před instalací digestoře odstraňte ochranné fólie.

• Nikdy pod digestoří, která je v provozu, nenechávejte vysoký otevřený oheň.
• Ponorné fritézy musí být při používání neustále sledovány: v přehřátém oleji může propuknout požár.

1.2 Soulad se směrnicí o WEEE a Likvidací odpadů z výrobku:

Tento výrobek splňuje požadavky směrnice EU o WEEE (2012/19/EU). Na tomto produktu je zobrazen symbol klasifikace odpadu elektrických a elektronických zařízení (WEEE).

1 Důležité bezpečnostní a ekologické pokyny

Tento symbol označuje, že tento výrobek nesmí být na konci životnosti zlikvidován s jinými odpady z domácnosti. Použité zařízení se musí odnést na oficiální sběrné místo pro recyklaci elektrických a elektronických zařízení. Chcete-li najít tato místa sběru, obraťte se na místní úřady nebo na prodejce, u kterého byl produkt zakoupen. Každá domácnost hraje při využití a recyklaci starého spotřebiče významnou roli. Správná likvidace použitého spotřebiče pomáhá předcházet možným negativním následkům pro životní prostředí a lidské zdraví.

1.3 Soulad se směrnicí RoHS

Výrobek, který jste si zakoupili, je v souladu se směrnicí EU RoHS (2011/65/EU). Neobsahuje škodlivé a zakázané látky uvedené ve směrnici.

1.4 Informace o balení

Obalové materiály produktu se vyrábějí z recyklovatel-ných materiálů v souladu s našimi národními předpisy o ochraně životního prostředí. Nevyhazujte obalové materiály spolu s domácími nebo jinými odpady. Odneste je do sběrných míst pro obalové materiá-

ly určených místními orgány.

2 Obecný vzhled

2.1 Přehled

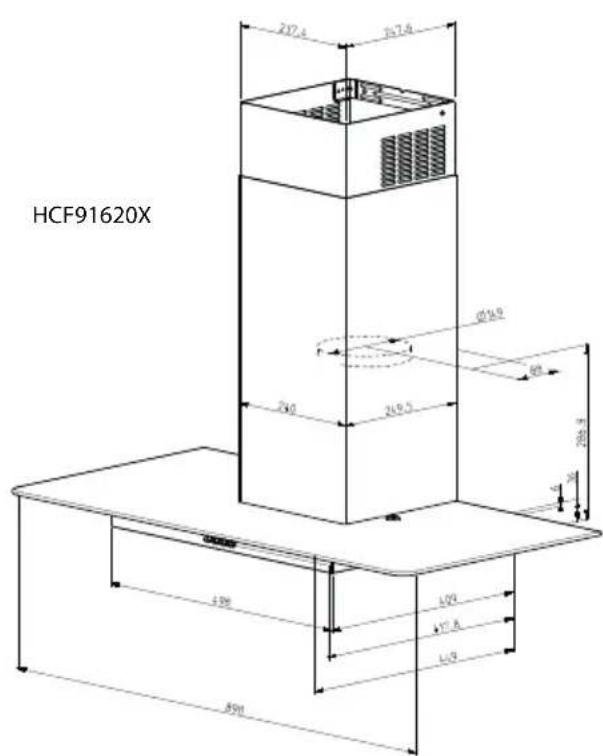

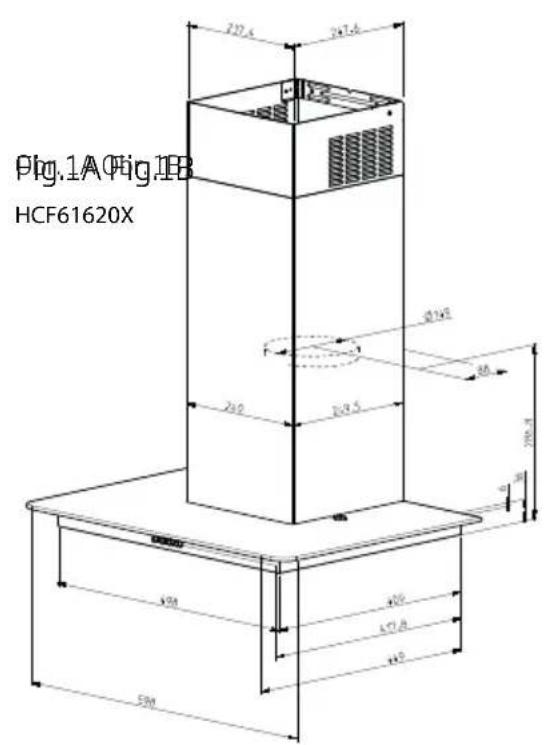

Fig.1A Fig.1B HCF61620X 217,4 347,4 218,2 218,5 218,4 40 40 40 40 40 40 500mm 400 400 400 500mm

HCF91620X 237.4 157.6 240 240.5 Ø14.9 Ø8 Ø10 Ø10 Ø10 Ø10 Ø10 L20 L17.8 L10 Ø90

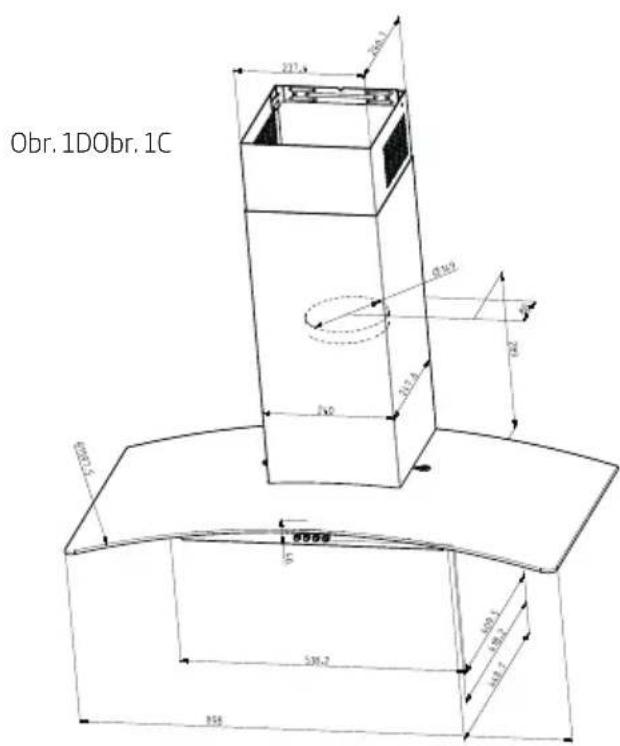

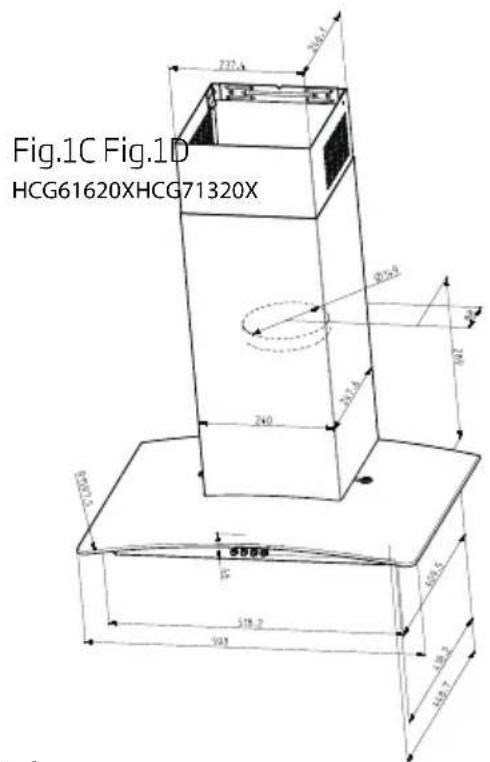

Fig.1C Fig.1D HCG61620XHCG71320X

Obr. 1DObr. 1C 220,4 250,4 Ø18,9 Ø18,4 Ø18,4 Ø18,4 Ø18,4 Ø18,4 Ø18,4 Ø18,4 Ø18,4 Ø18,4 Ø18,4 Ø18,4 Ø18,4 Ø18,4 Ø18,4 Ø18,4 Ø18,4 Ø18,4 Ø16,2 Ø16,2 Ø16,2 Ø16,2 Ø16,2 Ø16,2 Ø16,2 Ø16,2 Ø16,2 Ø16,2 Ø16,2 Ø16,2 Ø16,2 Ø16,2 Ø16,2 Ø16,2 Ø16,2 Ø15,8

Obr.1

2 Obecný vzhled

Obr. 2

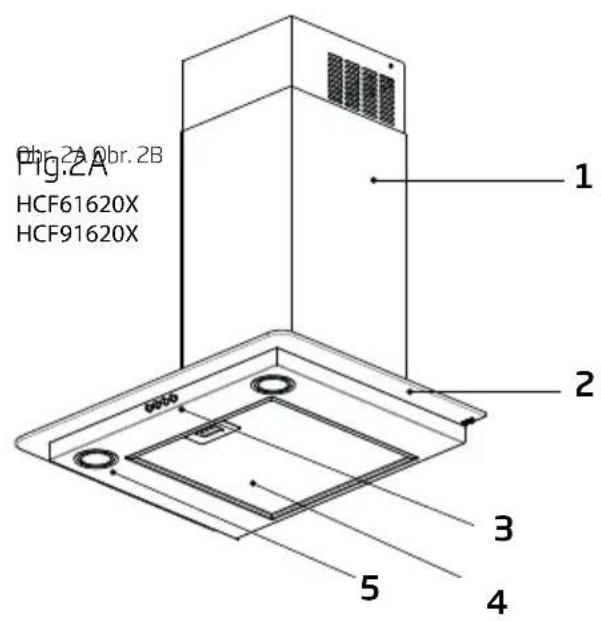

Fig.2A HCF61620X HCF91620X 1 2 3 4 5

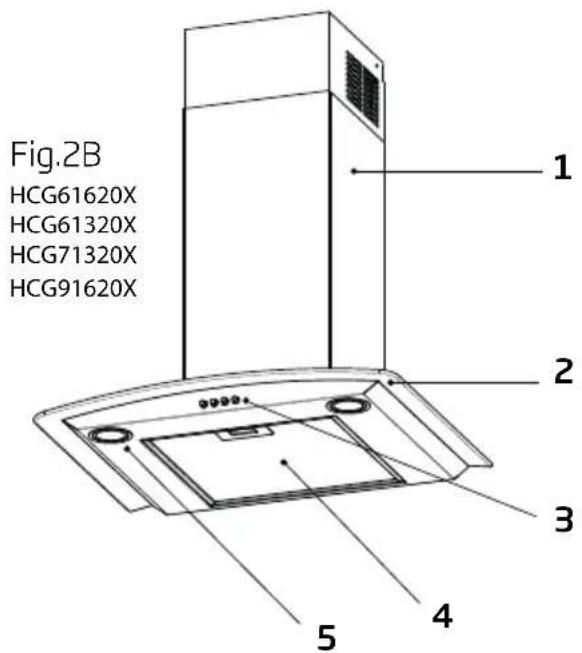

Fig.2B HCG61620X HCG61320X HCG71320X HCG91620X 1 2 3 4 5

1. Komín
2. Sklo
3. Ovládací panel
4. Hliníkový tukový filtr
5. Osvětlení

2.2 Technické údaje

Model	HCF 61620 X - HCF 91620 X	HCG 61620 X - HCG 91620 X
Napájecí napětí	220-240 V50 Hz	220-240 V50 Hz
Výkon světelného zdroje (W)	2 x 2,5 2 x 2,5
Výkon motoru (W)	1 x 250 1 x 140
Průtok vzduchu ( m^3/h ) - 3. Hladina	603- 603-
Izolační třída	Třída | Třída |
Tvar skla	Plochý Zakřivený

3 Použití spotřebiče

3.1 Použití kolébkového vypínače

	symbol	stav
a		vyp./zap. hladina 1
b		hladina 2
c		hladina 3
d		světelný zdroj

Obr. 3

Vysokou rychlost sání použijte v případech, kdy se v kuchyni koncentrují výpary. Doporučujeme zapnout sání digestoře na 5 minut před vařením, během vaření jej nechat v provozu a dalších přibližně 15 mnut po dokončení vaření.

3.2 Co udělat pro úsporu energie

• Zajistěte dostatečný přívod vzduchu, tak bude digestoř při vaření pracovat efektivně a s nízkým provozním hlu-kem.
• Hladinu ventilátoru nastavte podle hustoty páry v kuchyni. Vysokou hladinu používejte pouze, pokud je to nutné. Nižší hladina ventilátoru znamená nižší spotřebu energie.

• Pokud v kuchyni očekáváte hustý kouř, předem zvolte vyšší hladinu ventilátoru. Chcete-li odstranit kouř, který se v kuchyni již rozšířil, je nutné mít digestoř v provozu mnohem déle.

• Pokud digestoř nepoužíváte, vypněte ji.

• Filtr čistěte nebo vyměňujte ve stanovených intervalech, čímž účinnost ventilace zvýšíte a riziko požáru se sníží.

3.3 Provoz digestoře

• Digestoř je vybavena motorem, který lze nastavit na různé rychlosti.
• Pro lepší výkon doporučujeme používat za normálních podmínek nižší rychlosti a když zápach a výpary zesílí, vyšší rychlosti.
• Digestoř můžete zapnout stisknutím tlačítka s požadovanou rychlostí. (a, b, c)
• Na vaření si můžete posvítit stisknutím tlačítka se světlem. (d)

3 Použití spotřebiče

3.4 Výměna lampy

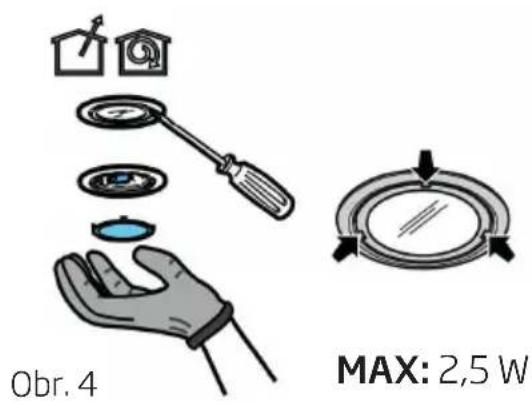

Obr. 4 MAX: 2,5 W

Žárovek se nedotýkejte, když jsou horké.

Dávejte pozor a vyměňované žárovky se nedotýkejte holýma rukama.

Zdroje osvětlení můžete pořídit u zástupců autorizovaného servisu.

UPOZORNĚNÍ

Než se žárovek dotknete, ujistěte se, že vychladly.

Odpojte spotřebič od elektriny.

UPOZORNĚNÍ

Než se žárovek dotknete, ujistěte se, že vychladly.

Starou žárovku vyměňte za novou stejného typu tak, jak je uvedeno na štítku nebo v blízkosti světelného zdroje na digestoři.

1. Kryt lampy opatrně uvolněte páčením pomocí plochého šroubováku nebo podobného nástroje.
2. Poškozené světlo vyjměte a vyměňte za nové.
3. Kryt lampy znovu nainstalujte. (při uzavření zacvakne).
   Pokud světla nefungují, předtím, než zavoláte technickou pomoc, se ujistěte, že lampy správně sedí v objímkách.

Před výměnou žárovek digestoř od- pojte od elektrického napájení.

4 Čištění a údržba

Před čištěním a údržbou spotřebič od- pojte nebo vypněte hlavní spínač nebo uvolněte pojistku, která digestoř napájí.

Nedodržení ustanovení týkajících se čištění zařízení a výměny filtrů může způsobit riziko požáru. Doporučujeme tudíž směrnice zde uvedené dodržovat. Výrobce nezodpovídá za žádné poškození motoru nebo za požár způsobený nesprávným použitím.

Čistěte pouze hadříkem navlhčeným v neutrálním tekutém čistícím prostředku. Nečistěte nástroji a přístroji. Nepoužívejte abrazivní produkty. Nepoužívejte alkohol

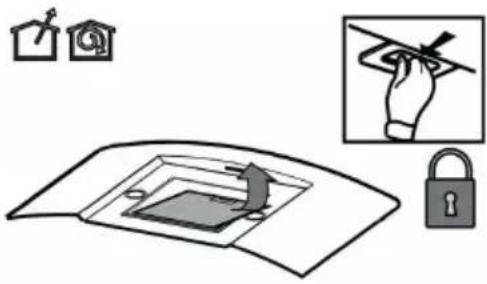

4.1 Čištění tukového filtru

Tukový filtr se musí čistit jednou měsíčně pomocí neagresívních čistících prostředků, ručně nebo v myčce, která musí být nastavena na nízkou teplotu a krátký cyklus. Při mytí v myčce může tukový filtr lehce ztratit barvu, což ovšem nemá vliv na kapacitu filtrace.

Tukový filtr lze mýt v myčce

K saturaci uhlíkového filtru dochází po delší či kratší době používání, záleží na způsobu vaření a pravidelnosti čištění tukového filtru.

Kazetu je v každém případě nutné vyměnit alespoň jednou za čtyři měsíce. Uhlíkový filtr se NESMÍ umývat nebo re-generovat.

Montáž

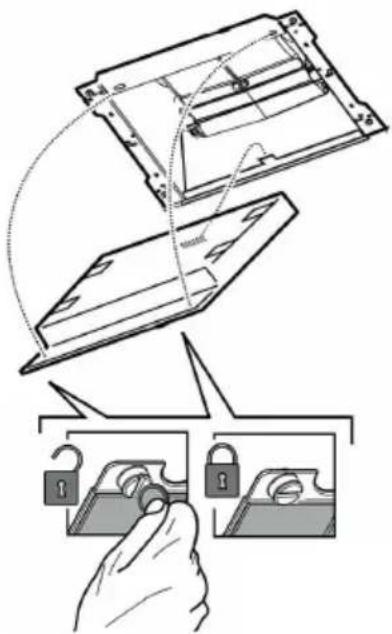

Nejprve uhlíkový filtr zahákněte na zadní stranu za kovový jazýček digestoře, potom dvěma knoflíky na přední stranu. Demontáž

Uhlíkový filtr sundejte otočením knoflíků, které jej k digestoři upevňují, o 90°.

UPOZORNĚNÍ: Uhlíkový filtr nikdy nemyjte.

UPOZORNĚNÍ: Uhlíkový filtr je k dostání v autorizovaném servisu společnosti Beko.

5 Nastavení zařízení

UPOZORNĚNÍ

Před nastavením si přečtěte bezpečnostní pokyny.

POZNÁMKA

Instalační příručku najdete na straně 170

UPOZORNĚNÍ

Důsledkem nedodržení těchto pokynů při instalaci šroubů nebo upevňovacích prvků může být nebezpečí úrazu elektrickým proudem.

5.1 Instalační příslušenství

1

1. Instalační šablona
2. Komínová svorka
3. Komínová přípojová deska
4. 05 x 45 šroub
5. 08 x 40 kolík
6. M5 x 16 šroub
7. 02,9 x 6,5 šroub
8. ∅3,9 x 9 šroub
9. Podložka
10. Napájecí kabel

6 Řešení problémů

Řešení problémů Důvod	Pomoc
Produkt nefunguje.	Zkontrolujte pojistky. Pojistka je možná	zavřená, zajistěte její fungování.
Produkt nefunguje.	Zkontrolujte elektrické připojení. Sítové	napětí by mělo být mezi 220-240 V.
Produkt nefunguje.	Zkontrolujte elektrické připojení.	Zkontrolujte, zda jiné přístroje ve vaší kuchyni fungují.
Lampa osvětlení nefunguje.	Zkontrolujte elektrické připojení. Sítové	napětí by mělo být mezi 220-240 V.
Lampa osvětlení nefunguje.	Zkontrolujte spínač lampy. Přepínač	lampy by měl být v poloze „zapnuto“.
Lampa osvětlení nefunguje.	Zkontrolujte žárovky. Zdroje osvětlení produktu by neměly být vadné.
Přívod vzduchu produktu je slabý.	Zkontrolujte hliníkový filtr. Hliníkovou	olejový filtr je za normálních podmínek třeba vyčistit alespoň jednou za měsíc.
Přívod vzduchu produktu je slabý.	Zkontrolujte vývod vzduchu kouřovodu.	Vývod vzduchu kouřovodu by měl být v poloze „zapnu-to“.
Přívod vzduchu produktu je slabý.	Zkontrolujte uhlíkový filtr. U produktu	s uhlíkovými filtry by měl být filtr běžně měněn každé 3 měsíce.

1.1 Všeobecné bezpečnostné pokyny

Dôležité bezpečnostné pokyny si pozorne prečítajte a uchovajte do budúcna

- Spotrebič používajte výlučne na účely opísané v tomto návode.

3.1 Používanie kolískového spínača

	symbol	stav
a		Zap/vyp úroveň 1
b		úroveň 2
c		úroveň 3
d		svietidlo

Obr.3

3.2 Postupy na úsporu energie

VAROVANIE: Uhlíkový filter nikdy neumývajte.

VAROVANIE: Uhlíkový filter vám poskytne autorizovaný servis značky Beko.

5 Nastavenie zariadenia

VAROVANIE

Pred montážou si prečítajte bezpečnostné pokyny.

POZNÁMKA
