Marque	Beko
Modèle	HCG61620X
Type de produit	Hotte aspirante
Forme du verre	Incurvée
Tension d'alimentation	220-240 V ~ 50 Hz
Puissance du moteur	140 W
Puissance de l'éclairage	2 x 2,5 W
Débit d'air maximal	603 m³/h
Classe d'isolation	Classe I
Type de commande	Interrupteur à bascule (3 vitesses + éclairage)
Filtre à graisse	Aluminium, lavable au lave-vaisselle
Filtre à charbon	Non lavable, à remplacer tous les 4 mois
Éclairage	2 ampoules LED (max 2,5 W chacune)
Distance minimale de la plaque de cuisson	65 cm (ou selon instruction de la plaque à gaz)
Diamètre du conduit d'évacuation	120 ou 150 mm
Fonctions spéciales	3 vitesses d'aspiration, éclairage indépendant
Entretien	Nettoyage extérieur avec chiffon humide et détergent neutre
Remplacement du filtre à graisse	Tous les mois (nettoyage) ou selon usage
Remplacement du filtre à charbon	Tous les 4 mois
Sécurité	Arrêt automatique non mentionné ; coupe-circuit avant entretien

FOIRE AUX QUESTIONS - HCG61620X BEKO

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance minimale doit être d'au moins 65 cm. Si la plaque à gaz spécifie une distance plus grande, respectez celle-ci.

Comment nettoyer le filtre à graisse ?

Le filtre à graisse en aluminium se nettoie une fois par mois à la main avec un détergent non agressif ou au lave-vaisselle à basse température et cycle court. Une légère décoloration est normale.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon ne se lave pas et doit être remplacé tous les 4 mois en fonction de l'usage. Disponible auprès des services agréés Beko.

Comment remplacer l'ampoule de la hotte ?

Débranchez d'abord la hotte. Laissez refroidir les ampoules. Utilisez un tournevis plat pour déclipser le capot de la lampe, remplacez par une ampoule identique (max 2,5 W) et remettez le capot.

Que faire si la hotte ne fonctionne pas ?

Vérifiez le fusible et l'alimentation électrique. Assurez-vous que la tension secteur est comprise entre 220 et 240 V. Testez un autre appareil sur la même prise.

Comment économiser de l'énergie avec la hotte ?

Utilisez la vitesse la plus basse adaptée à la vapeur. Allumez la hotte 5 minutes avant la cuisson et éteignez-la 15 minutes après. Nettoyez régulièrement les filtres pour maintenir l'efficacité.

Peut-on utiliser la hotte sans filtre à graisse ?

Non, ne faites jamais fonctionner la hotte sans filtre à graisse. Cela peut endommager le moteur et présenter un risque d'incendie.

Quels produits de nettoyage utiliser pour l'extérieur de la hotte ?

Utilisez un chiffon humide avec un détergent liquide neutre. Évitez les produits abrasifs, l'alcool et les outils tranchants.

Comment installer la hotte en mode recyclage ?

Le mode recyclage nécessite un filtre à charbon (non fourni). L'air filtré est renvoyé dans la pièce. Suivez le guide d'installation page 170 de la notice.

Que faire si l'aspiration est faible ?

Nettoyez le filtre à graisse en aluminium. Vérifiez que le conduit d'évacuation n'est pas obstrué. Si vous utilisez un filtre à charbon, remplacez-le s'il est saturé (tous les 3-4 mois).

MODE D'EMPLOI HCG61620X BEKO

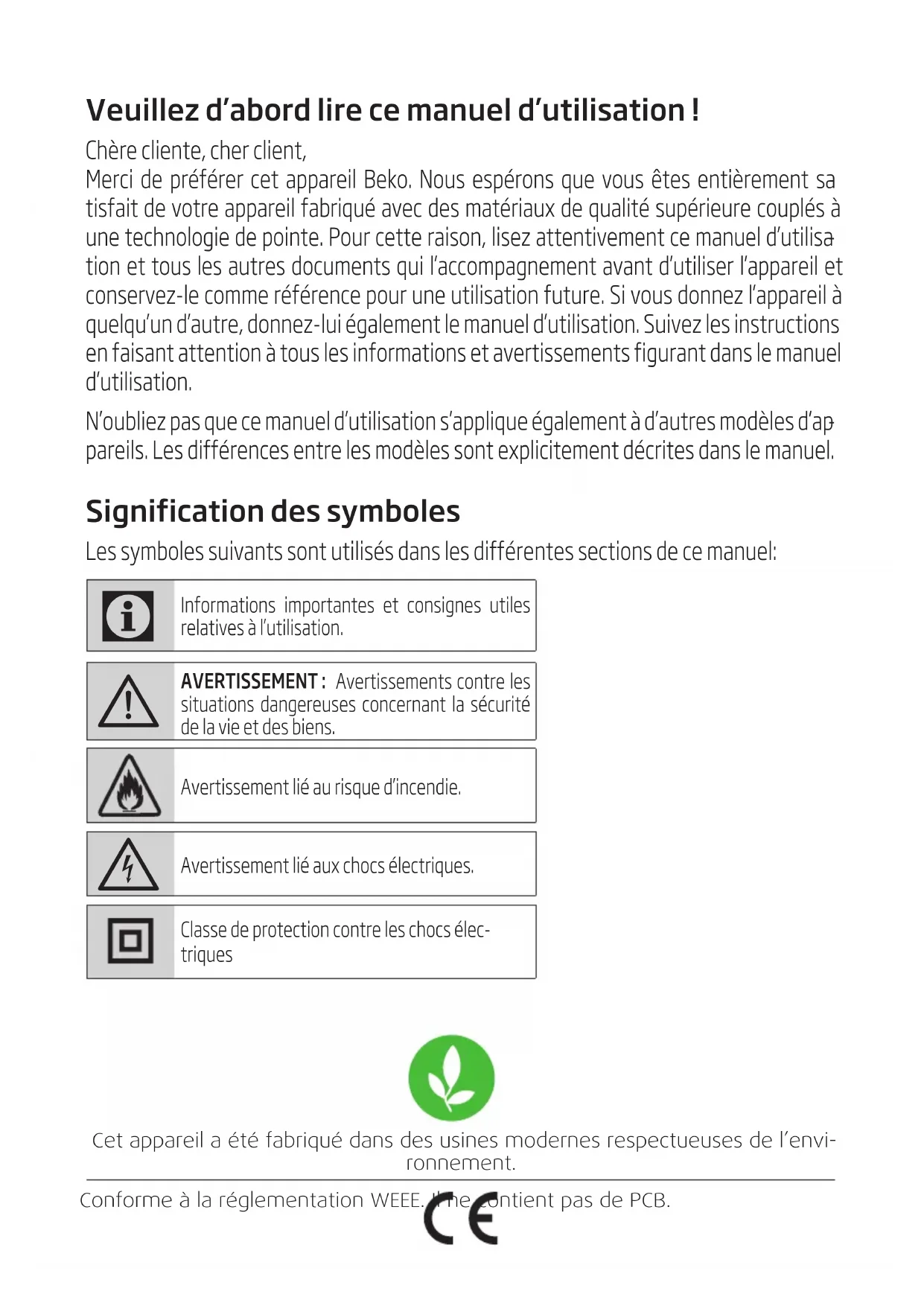

Veuillez d'abord lire ce manuel d'utilisation!

Chère cliente, cher client,

Merci de préférer cet appareil Beko. Nous espérons que vous êtes entièrement satisfait de votre appareil fabriqué avec des matériaux de qualité supérieure couplés à une technologie de pointe. Pour cette raison, lisez attentivement ce manuel d'utilisation et tous les autres documents qui l'accompagnent avant d'utiliser l'appareil et conservez-le comme référence pour une utilisation future. Si vous donnez l'appareil à quelqu'un d'autre, donnez-lui également le manuel d'utilisation. Suivez les instructions en faisant attention à tous les informations et avertissements figurant dans le manuel d'utilisation.

N'oubliez pas que ce manuel d'utilisation s'applique également à d'autres modèles d'appareils. Les différences entre les modèles sont explicitement décrites dans le manuel.

Signification des symboles

Les symboles suivants sont utilisés dans les différentes sections de ce manuel :

Informations importantes et consignes utiles relatives à l'utilisation.

AVERTISSEMENT : Avertissements contre les situations dangereuses concernant la sécurité de la vie et des biens.

Avertissement lié au risque d'incendie.

Avertissement lié aux chocs électriques.

Classe de protection contre les chocs électriques

Cet appareil a été fabriqué dans des usines modernes respectueuses de l'environnement.

1.1 Sécurité générale

Lisez attentivement les consignes de sécurité importantes et conservez-les pour vous y référer ultérieurement.

Cette section contient des consignes de sécurité qui permettront de protéger contre les risques d'incendies, de chocs électriques, d'expositions aux fuites d'énergies micro-ondes, de blessures corporelles ou de dommages matériels. Le non-respect de ces instructions annule toute garantie.

- Les appareils BEKO sont conformes aux normes de sécurité applicables; par conséquent, en cas de dommage sur l'appareil ou le câble d'alimentation, il doit être réparé ou remplacé par le fournisseur, le centre de service ou un service spécialisé et agréé afin d'éviter tout risque. Lorsque les réparations sont mauvaises ou effectuées par un personnel non qualifié, elles peuvent être dangereuses et entraîner des risques pour l'utilisateur.

- Cet appareil est conçu pour être utilisé dans les maisons et les en-

droits similaires tels que :

- dans les cuisines du personnel des boutiques, des bureaux et autres environnements professionnels;

- dans les fermes

- par des clients d'hôtels et d'autres environnements résidentiels,

- dans des chambres ou des salles de petit-déjeuner.

- Utilisez l'appareil uniquement pour l'usage auquel il est destiné tel que décrit dans ce manuel.

- Le fabricant ne saurait être tenu responsable des dommages résultant d'une installation inappropriée ou d'une mauvaise utilisation de l'appareil.

- Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, ainsi que par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou sans expérience et connaissances, si elles sont supervisées ou ont été formées à l'utilisation sécurisée de l'appareil et comprennent les risques y relatifs.

- Ne laissez pas les enfants jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne

1 Instructions importantes en matière de sécurité et d'environnement

ne doivent pas être effectués par des enfants sans surveillance.

• La distance minimale entre la surface d'appui des récipients de cuisson sur la plaque de cuisson et la partie la plus basse de votre appareil doit être d'au moins 65 cm.
• Si les instructions d'installation de la plaque de cuisson à gaz indiquent une distance plus grande, vous devez en tenir compte.

- Veillez à ce que votre alimentation secteur soit conforme aux informations fournies sur la plaque signalétique de l'appareil.

- N'utilisez jamais l'appareil si le câble d'alimentation ou l'appareil lui-même est endommagé.

- Évitez d'endommager le câble d'alimentation en ne le serrant pas, ne le pliant pas ou en ne le frottant pas sur des bords tranchants. Éloignez le câble d'alimentation de toute surface brûlante et des flammes.

- N'utilisez l'appareil qu'avec une prise de terre.

AVERTISSEMENT : Ne branchez pas l'appareil sur le secteur avant que l'installation ne soit complètement terminée.

- Placez l'appareil de manière à ce

que la fiche soit toujours accessible.

- Ne touchez pas les lampes lorsqu'elles sont restées longtemps allumées. Elles pourraient vous brûler les mains, car elles sont très chaudes à ce moment.

- Respectez les règlements établis par les autorités compétentes sur l'évacuation du gaz d'échappement (cet avertissement ne s'applique pas à une utilisation sans conduit).

- Allumez votre appareil après avoir déposé une casserole, une poêle, etc., sur la plaque de cuisson. Sinon, la forte chaleur pourrait causer une déformation de certaines pièces de votre appareil.

- Éteignez la plaque de cuisson avant d'ôter la casserole, la poêle, etc. de celle-ci.

- Évitez de laisser de l'huile chaude sur la plaque de cuisson. Les casseroles contenant de l'huile chaude peuvent provoquer une auto-combustion.

- Faites attention à vos rideaux et vos housses, car l'huile peut prendre feu pendant la cuisson des aliments comme les frites.

- Vous devez remplacer le filtre

1 Instructions importantes en matière de sécurité et d'environnement

À graisse au moins une fois par mois. Vous devez remplacer le filtre à charbon au moins tous les 3 mois.

• L'appareil doit être nettoyé conformément au manuel d'utilisation. Lorsque le nettoyage n'est pas effectué conformément au manuel d'utilisation, cela peut causer un risque d'incendie.

- N'utilisez pas de matériaux filtrants non résistants aux incendies à la place du filtre actuel.

- Utilisez uniquement les pièces ou pièces d'origine recommandées par le fabricant.

- Ne faites pas fonctionner votre appareil sans filtre et ne retirez pas les filtres lorsque l'appareil est en marche.

- En cas de déclenchement d'une flamme, mettez votre appareil et vos appareils de cuisson hors tension.

- En cas de déclenchement d'une flamme, couvrez la flamme et n'utilisez jamais de l'eau pour l'éteindre.

- Débranchez l'appareil avant chaque nettoyage et lorsque vous ne l'utilisez pas.

- La pression négative de l'environnement

l'environnement ne doit pas dépasser 4 Pa (4 x 10 bars) lorsque la hotte de la plaque de cuisson électrique et les appareils fonctionnent simultanément à l'électricité et un autre type d'énergie.

- Lorsque l'appareil est utilisé dans l'environnement, l'échappement des appareils fonctionnant au mazout ou au gaz, tel que le chauffe-eau, doit être absolument isolé ou l'appareil doit être de type hermétique.

- Pour le raccordement du conduit de fumée, utilisez des tuyaux d'un diamètre de 120 ou 150 mm. Le raccordement des tuyaux doit être aussi court que possible et comporter le moins de coudes possible.

Risque de suffocation ! Tenez tous les emballages hors de la portée des enfants.

ATTENTION : Les pièces accessibles peuvent chauffer lorsqu'elles sont utilisées avec des appareils de cuisson.

- La sortie de la hotte ne doit pas être connectée aux conduits d'air utilisés à d'autres fins.

- La ventilation de la pièce peut être insuffisante lorsque la hotte de la

1 Instructions importantes en matière de sécurité et d'environnement

La plaque de cuisson électrique est utilisée simultanément avec les appareils fonctionnant au gaz ou à d'autres combustibles (cela peut ne pas s'appliquer aux appareils qui ne font que rejeter l'air dans la pièce).

• Les objets placés sur l'appareil peuvent tomber. Ne placez pas d'objets sur l'appareil.
• Ne flambez pas d'aliment sous votre appareil.

AVERTISSEMENT : Avant d'installer la hotte, retirez les films protecteurs.

- Ne jamais laisser de grandes flammes nues sous la hotte lorsque celle-ci est en fonctionnement

- Les friteuses doivent être surveillées en permanence pendant leur utilisation : une huile surchauffée peut s'enflammer.

1.2 Conformité avec la directive WEEE et mise au rebut des appareils usagés :

Cet appareil est conforme à la Directive WEEE de l'Union européenne (2012/19/EU). L'appareil possède un symbole de classification attribué aux déchets d'équipements électriques et électroniques (WEEE).

Ce symbole indique que cet appareil ne doit pas être mis au rebut avec les ordures ménagères à la fin de sa durée de vie. Les appareils usagés doivent être retournés au point de collecte officiel pour le recyclage des dispositifs électriques et électroniques. Pour trouver ces systèmes de collecte, veuillez contacter les autorités locales ou le détaillant à l'endroit où l'appareil a été acheté. Chaque ménage joue un rôle important dans la récupération et le recyclage des vieux appareils. La mise au rebut appropriée des appareils usagés permet de prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.

1.3 Conformité avec la directive rohs

Votre appareil est conforme à la directive RoHS de l'Union européenne (2011/65/EU). Il ne contient pas de matériaux dangereux et interdits mentionnés dans la Directive.

1.4 Informations sur l'emballage

Les matériaux d'emballage de cet appareil sont fabriqués à partir de matériaux recyclables, conformément à nos réglementations nationales en matière d'environnement. Ne mettez pas les matériaux d'emballage au rebut avec les ordures ménagères et d'autres déchets. Déposez-les plutôt aux points de collecte des matériaux d'emballage, désignés par les autorités locales.

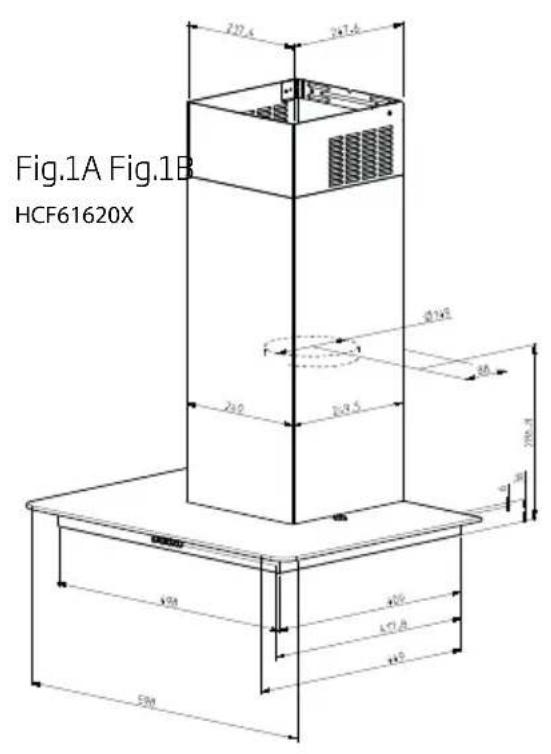

2.1 Vue d'ensemble

Fig.1A Fig.1B HCF61620X 237.4 247.4 237.5 238.2 238.5 239.1 239.4 240.1 240.4 240.7 240.9 241.0 241.3 241.6 242.0 242.3 242.6 243.0 243.3 243.6 244.0 244.3 244.6 245.0 245.3 245.6 246.0 246.3 246.6 247.0 247.3 247.6 248.0 248.3 248.6 249.0 249.3 249.6 250.0

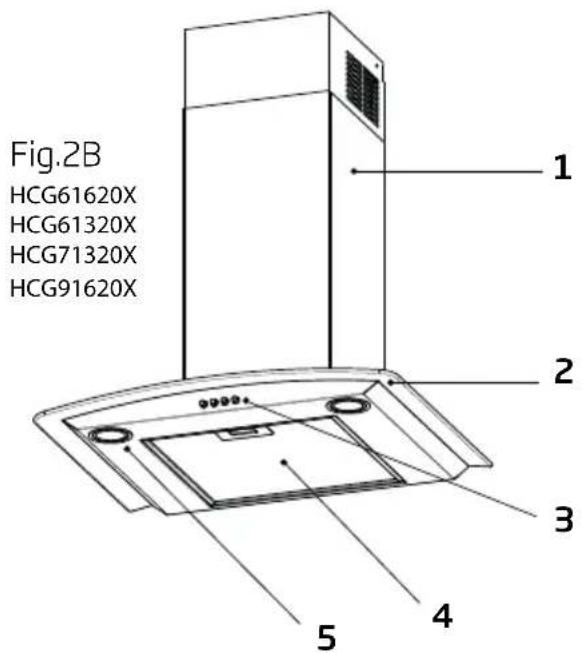

2 Apparence générale

Fig. 2

Fig.2A Fig.2B HCF61620X HCF91620X 1 2 3 4 5

Fig.2B HCG61620X HCG61320X HCG71320X HCG91620X 1 2 3 4 5

1. Cheminée
2. Verre
3. Panneau de commande
4. Filtre à graisse en aluminium
5. Éclairage

2.2 Données techniques

Modèle	HCF 61620 X - HCF 91620 X	HCG 61620 X - HCG 91620 X
Tension d'alimentation	220-240 V50 Hz	220-240 V50 Hz
Puissance de l'ampoule (W)	2 x 2,5 2 x 2,5
Puissance du moteur (W)	1 x 250 1 x 140
Débit d'air (m3/h) - 3. Niveau	603 603
Classe d'isolation	Classe I Classe I
Forme du verre	Plat Incurvée

3.1 Utilisation de l'interrupteur à bascule

	symbole	état
a		Marche / Arrêt du niveau 1	[x7HC]
b	[y5DY]	Niveau 2
c	[xD8H]	Niveau 3
d		lampe

Fig. 3

Utilisez la vitesse d'aspiration élevée en cas de vapeurs concentrées dans la cuisine. Il est recommandé de mettre en marche le dispositif d'aspiration de la hotte aspirante 5 minutes avant la cuisson, de le laisser fonctionner pendant la cuisson et pendant encore 15 minutes environ une fois la cuisson terminée.

3.2 Choses à faire pour économiser de l'énergie

• Veillez à ce que l'entrée d'air soit suffisante pour que la hotte fonctionne efficacement et avec un faible bruit de fonctionnement pendant la cuisson.
• Réglez le niveau du ventilateur en fonction de la densité de la vapeur dans la cuisine. N'utilisez le niveau élevé qu'en cas de besoin. Un niveau plus bas du ventilateur correspond à une plus faible consommation d'énergie.
• Si vous vous attendez à une fumée dense dans la cuisine, choisissez à l'avance un niveau de ventilation plus

élevé. Il est nécessaire de faire fonctionner la hotte beaucoup plus longtemps pour éliminer la fumée déjà répandue dans toute la cuisine.

• Éteignez la hotte lorsque vous ne l'utilisez pas.
• Nettoyez ou remplacez le filtre aux intervalles indiqués pour augmenter l'efficacité de la ventilation et éliminer les risques d'incendie.

3.3 Fonctionnement de la hotte

• La hotte est équipée d'un moteur avec différents réglages de vitesse.
• Pour une meilleure performance, nous vous conseillons d'utiliser des vitesses basses dans des conditions normales et des vitesses élevées lorsque les odeurs et les vapeurs sont intenses.
• Vous pouvez démarrer la hotte en appuyant sur la touche du niveau de vitesse souhaité (c, b, c).
• Vous pouvez éclairer la zone de cuisson en appuyant sur la touche d'éclairage (d).

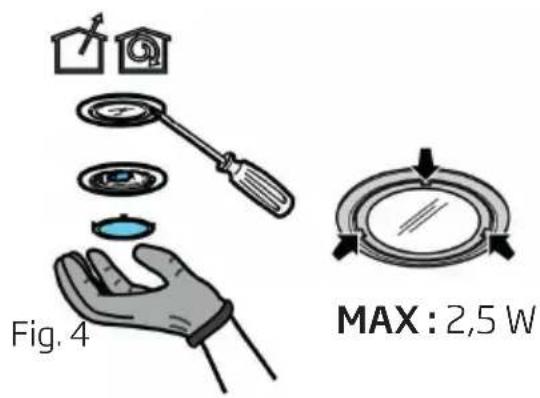

3.4 Remplacement des lampes

Fig. 4 MAX : 2,5 W

Avant de remplacer les ampoules, débranchez la hotte de l'alimentation électrique.

Ne touchez pas les ampoules lorsqu'elles sont chaudes.

Veillez à ne pas toucher l'ampoule remplacée directement avec les mains.

Vous pouvez vous procurer des lampes auprès d'agents de service agréés.

Avertissement

Avant de toucher les ampoules, assurez-vous qu'elles sont correctement refroidies.

Coupez l'appareil de l'alimentation.

Avertissement

Avant de toucher les ampoules, assurez-vous qu'elles sont correctement refroidies.

Remplacez l'ancienne ampoule par une autre ampoule du même type comme indiqué sur l'étiquette de fonction ou près de la lampe à lumière sur la hotte.

1. À l'aide d'un tournevis à tête plate ou d'un outil équivalent, démontez le capot de la lampe avec précaution.
2. Retirez la lampe endommagée et remplacez-la par une nouvelle.
3. Réinstallez le capot de la lampe. (il se refermera). Si les lampes ne fonctionnent pas, assurez-vous qu'elles sont correctement installées dans leur logement avant de faire appel à l'assistance technique.

4 Nettoyage et entretien

Lors du nettoyage et de l'entretien, débranchez l'appareil, coupez l'interrupteur principal ou desserrez le fusible qui alimente la hotte.

Le non-respect des dispositions relatives au nettoyage de l'appareil et au remplacement des filtres peut entraîner des risques d'incendie. Il est donc recommandé de se conformer aux directives données ici. Le fabricant décline toute responsabilité en cas de dommages au moteur ou d'incendies causés par une utilisation incorrecte.

Nettoyez en utilisant uniquement un chiffon humidifié avec un détergent liquide neutre. Ne nettoyez pas avec des outils ou des instruments. N'utilisez pas des produits abrasifs. N'utilisez pas d'alcool.

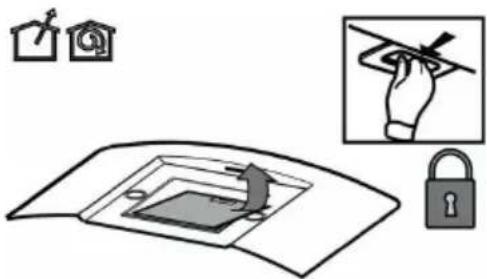

4.1 Nettoyage du filtre à graisse

Le filtre à graisse doit être nettoyé une fois par mois à l'aide de détergents non agressifs, à la main ou dans le lave-vaisselle, qui doit être réglé à une température basse et un cycle court. Lorsqu'il est lavé au lave-vaisselle, le filtre à graisse peut se décolorer légèrement, mais cela n'affecte pas sa capacité de filtrage.

Vous pouvez laver le filtre à graisse dans le lave-vaisselle

4.2 Filtre à charbon actif NON lavable

La saturation du filtre à charbon se produit après une utilisation plus ou moins prolongée, selon le type de cuisson et la régularité du nettoyage du filtre à graisse. Dans tous les cas, il est nécessaire de remplacer la cartouche au moins tous les quatre mois.

Le filtre à charbon ne peut PAS être lavé ni régénéré.

Montage

Accrochez d'abord le filtre à charbon à l'arrière sur la languette métallique de la hotte, puis à l'avant à l'aide de deux boutons.

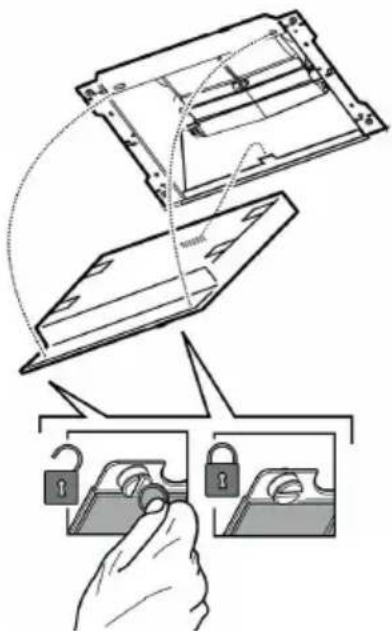

Démontage

Retirez le filtre à charbon en tournant les boutons qui le fixent à la hotte de 90°,

AVERTISSEMENT : Ne lavez jamais le filtre à charbon.

AVERTISSEMENT : Le filtre à charbon est disponible auprès des services agréés de BEKO.

Avertissement

Veuillez lire les consignes de sécurité avant l'installation.

Remarque

Veuillez vous référer à la page 170 pour le guide d'installation

Avertissement

Le non-respect de ces instructions lors de l'installation des vis ou du dispositif de fixation peut entraîner des risques électriques.

5.1 Accessoires d'installation

1. Modèle d'installation
2. Collier de cheminée
3. Plaque de raccordement de cheminée
4. Vis de 05 x 45
5. Cheville de ∅8 x40
6. Vis M5 x 16
7. Vis de ∅2,9 x 6,5
8. Vis de ∅3,9 x 9
9. Rondelle
10. Cordon d'alimentation

6 Dépannage

Dépannage Raison Aide
L’appareil ne fonctionne pas.	Vérifiez votre fusible. Votre fusible a peut-être sauté, veuillez le mettre en marche.
L’appareil ne fonctionne pas.	Vérifiez les branchements électriques.	La tension du secteur doit être comprise entre 220 et 240 V
L’appareil ne fonctionne pas.	Vérifiez les branchements électriques.	Vérifiez si les autres appareils de votre cuisine fonctionnent.
La lampe d’éclairage ne fonctionne pas.	Vérifiez les branchements électriques.	La tension du secteur doit être comprise entre 220 et 240 V
La lampe d’éclairage ne fonctionne pas.	Vérifiez le commutateur de la lampe.	Le commutateur de la lampe doit être à la position « on » (marche).
La lampe d’éclairage ne fonctionne pas.	Vérifiez les lampes. Les lampes de l’appareil ne doivent pas être défectueuses.
L’admission d’air de l’appareil est faible.	Vérifiez le filtre en aluminium. Le filtre à huile en aluminium doit être nettoyé au moins une fois par mois dans des conditions normales.
L’admission d’air de l’appareil est faible.	Vérifiez le conduit de ventilation. Le conduit de ventilation doit être à la position « on » (marche).
L’admission d’air de l’appareil est faible.	Vérifiez le filtre à charbon. Pour les appareils équipés de filtres à charbon, le filtre doit normalement être remplacé tous les 3 mois.
