РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BHCB93640BH BEKO

Моля, прочетете първо това ръководство!

Уважаеми клиенти,

Благодарим ви, че закупихте продукт на ВЕКО. Бихме искали да постигнете оптималната ефективност от този висококачествен продукт, произведен с най-съвременна технология. Моля, уверете се, че сте прочели и разбрали това ръководство и допълни-телната документация преди употреба и ги запазете за справка в бъдеще. Включете това ръководство с устройството, ако го пре-давате на някой друг. Спазвайте всички предупреждения и информация посочени тук и следвайте инструкциите.

Имайте предвид, че това ръководство може да се прилага за няколко модела на продукта. Ръководството ясно показва всякакви изменения на различните модели.

Тези символи се използват в цялото ръководство:

Важна информация и препоръки относно използването на уреда.

ВНИМАНИЕ: Предупреждения за телесни наранявания или материални щети.

Този продукт е произведен в модерни съоръжения, съобразени с околната среда, без вреда върху природата.

1 Важни инструкции за безопасност и опазване на околната среда

1.1 Общи правила за без- опасност

Важни Инструкции за Безопасност Прочетете Внимателно и Запазете за Справка в Бъдеще.

Този раздел съдържа инструкции за безопасност, които ще ви помогнат да се предпазите от риск от пожар, токов удар, нара-няване или материални щети. Всяка гаранция е невалидна, ако тези инструкции не се спазват.

- Продуктите Веко отговарят на приложимите стандарти за безопасност. По този начин, ако уредът или захранващият му кабел са повредени, той трябва да бъде поправен или заменен от търговеца, сервизния център или експерт и оторизиран сервис. Неправилните или неадекватни ремонтни операции могат да представляват риск и опасност за потребителя.

• Този продукт не е предназначен за търговска употреба, той е предназначен за употреба у дома

и в приложения, както следва:

- В кухните за персонала на магазините, офисите и други работни среди, - В селскостопански сгради, - от клиенти в хотели, мотели или други съоръжения за настаняване; - в общежития или подобни среди.

- Работете с уреда според предназначението му, описано само в това ръко-водство. - Производителят не може да носи отговорност за повреди, причинени от неправилен монтаж или работа на уреда.

- Този уред може да се използва от деца на и над 8-годишна възраст с физически или психически недостатьк, стига те да бъдат наблюдавани или инструктирани за безопасното използване на уреда и да осъзнават опасностите.

- Децата не трябва да си играят с уреда. Дейностите по почистване и под-

1 Важни инструкции за безопасност и опазване на околната среда

дръжка не трябва да се извършват от деца, освен ако не са под наблюдение.

• Когато монтажът на вашия уред приключи, минималното разстояние между дъното на вашия уред и повърхността, в която са поставени съдовете за готвене, трябва да е 65 см.

- Ако инструкциите за монтаж на газовата печка посочват по-голямо разстояние от посоченото по-горе, това трябва да се вземе предвид.

• Уверете се, че вашата захранваща мрежа отговаря на информацията, посочена в табелката с етикети на уреда.

- Не използвайте уреда, ако кабельт или уредът са повредени.

- За да предотвратите по- вреда на захранващия кабел, не позволявайте да се прищипва, притиска или трие в остри ръбове. Дръжте захранващия кабел далеч от нагряти повърхности и открит

ОГЪН.

- Използвайте уреда само със заземен контакт.

- Поставете уреда така, че щепсельт да е винаги на достъпно място.

- Не докосвайте лампите на продукта, ако са работили продължително време. Тъй като ще са горещи, може да изгорят ръката ви.

- Спазвайте правилата и инструкциите относно отвеждането на изходящия въздух, определени от съответните органи. (Това предупреждение не важи за употреба без тръба.)

- Включете уреда след като поставите тенджера, тиган и др. върху котло-ните. В противен случай, високата температура може да предизвика де-формране на същите части от Вашите продукти.

- Изключете горелката на готварска печка, преди да

1 Важни инструкции за безопасност и опазване на околната среда

свалите касеролата, тен- джерата и т.н. от печката.

- Не оставяйте кипящо олио върху печката. Съдовете, които съдържат кипящо олио, могат сами да се запалят.

• Тъй като олиото може да се запали при пържене, внимавайте за Вашите за-веси и покривки за маса.

- Почиствайте маслените филтри веднъж в месеца. Сменяйте въглеродните филтри веднъж на всеки 3 месеца.

- Нередовното почистване на продукта това може да създаде риск от пожар.

• Вместо филтър не из- ползвайте филтриращи материали, които не са устойчиви на огън.

- Използвайте оригинални части или части, предоставени само от производителя.

- Не работете с продукта без филтър и не махайте филтрите, когато продуктът работи.

• В случай на пожар из- ключете уреда и другите

уреди за готвене. (Изключете уреда или главния прекъсвач.)

• В случай на пожар, покрийте пламъците. Никога не използвайте вода за гасене на пожара.

- Винаги изключвайте щеп- села от контакта преди да почиствате уреда и не го почиствайте по време на употреба.

- Когато аспираторът и устройствата, захранвани с енергия, различна от електричество, работят едновременно, отрицателното налягане в помещението не трябва да надвишава 4 Ра (4 x 10 бара).

- Уредите на газ или гориво, като например отоплителни тела, които споделят същата среда с Вашия продукт, трябва да бъдат напълно изолирани от изпускателната тръба на този продукт или да са херметични.

• Когато направите връзка с димоотвода на Вашия продукт, използвайте тръби с диаметър 150 мм

1 Важни инструкции за безопасност и опазване на околната среда

или 120 мм. Дължината на тръбата на тръбопровода, както и броят на връзките, трябва да бъдат възможно най-малък.

Риск от задушаване!

Дръжте опаковъчния материал далеч от обсега на деца.

ВНИМАНИЕ: Когато ра- боти заедно с готварските уреди, достъпните части могат да бъдат горещи.

- Изходът на аспиратора не трябва да бъде свързан към въздуховоди, където са свързани други източници на дим.

• Когато електрическият аспиратор се използва едновременно с устройствата, които използват газ или други горива, помещението трябва да се проветрява адекватно. Това предупреждение не се отнася за работа без димоотвод (работа с въглероден филтър).

- Предметите, поставени върху уреда, могат да паднат. Не поставяйте никакви предмети върху уреда.

- Категорично е забранено да разпръсквате храна под уреда.

ВНИМАНИЕ: Отстранете защитния слой преди да монтирате аспиратора.

- Не оставяйте открит огън под уреда, докато той ра- боти.

• Пърженето в дълбока мазнина трябва да се извършва под надзор, тъй като мазнина, достигаща високи температури, може да се запали.

1.2 Спазване на Разпоредбите на WEEE и изхвърляне на отпадъци

Този продукт Този продукт не съдържа опасни и забранени веще- ства, посочени в "Наредби за надзор на отпадъците от електрическо и електронно оборудване", публикувани от турското

Министерство на

Околната Среда и Градоустройството.

Отговаря на Изискванията на WEEE. Този продукт е произведен от високока-

1 Важни инструкции за безопасност и опазване на околната среда

чествени части и материали за многократна употреба и за многократна употреба. Затова не изхвърляйте този продукт с други битови отпадъци в края на жизнения му цикъл.

Предайте го в събирателния център за рециклиране на електрическо и електронно оборудване. Можете да попитате местната администрация за тези пунктове за събиране. Можете да помогнете за опазването на околната среда и природните ресурси, като доставяте използваните продукти за рециклиране.

в процеса на рециклиране за екологични цели.

Опаковката, използ- вана за вашия уред, е изработена от рецикли- руеми материали.

Уверете се, че опаковката се изхвърля отделно съ- гласно разпоредбите на местните власти, за да се гарантира, че опаковката на ваши уред е включена

2 Общ външен вид

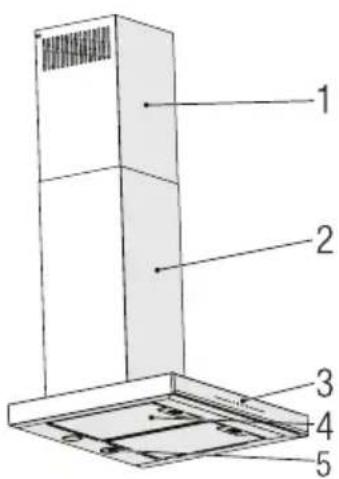

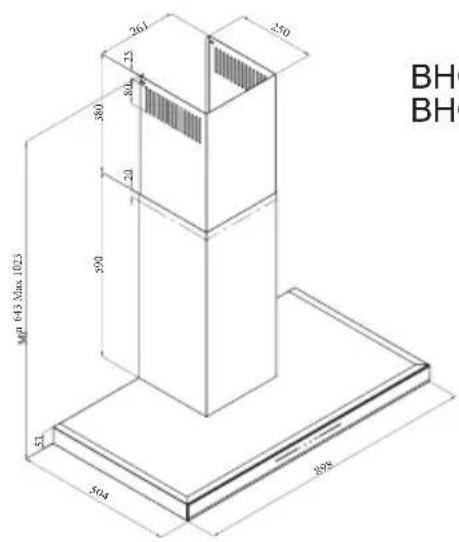

2.1 Преглед

MP 643 Max.1023 504 898 250 261 75 80 20 900 52 BHC BHC

BHCB 93640 B

BHCB 93640 BH

(Фигура 1)

1. Вътрешна тръба
2. Външен димоотвод
3. Панел за управление
4. Контролен Монтаж
5. Осветление за готвене

(Фигура 2)

2.2 Технически данни

Модел	ВНСВ 93640 В - ВНСВ 93640 ВН
Захранващо напрежение	220-240V ~ 50 Hz
Мощност на лампата (W)	2 x 3 W
Мощност на двигателя (W)	210 W
Дебит ( m^3/h ) – 3. Ниво	645 m^3/h
Клас на изолация на електродвигателя	Клас F
Клас на изолация	Клас I

3 Функциониране на Уреда

Ключ: ФУНКЦИЯ
(A) : Светлина Вкл. / Изкл.	Можете да осветите зоната за готвене, като натиснете този бутон. - Натиснете този бутон отново, за да включите и изключите лампата.
(B) : 1. По етапен Бутон	Работи с уреда на 1-ва скорост. Когато натиснете отново този бутон, за да изключите уреда, етапът на скоростта на екрана се изключва.
(C) : 2. По етапен Бутон	Работи с уреда на 2-ра скорост. Когато натиснете отново този бутон, за да изключите уреда, етапът на скоростта на екрана се изключва.
(D) : Бутон 3-ти Етап	Работи с уреда на 3-та скорост. Когато натиснете отново този бутон, за да изключите уреда, етапът на скоростта на екрана се изключва.

3.2 Енергоефективна Работа в Условията на Икономия

Употреба

• Когато използвате вашия уред, регулирайте настройките на скоростта според силата на изпарения и миризма, за да спестите енергия.
• Използвайте ниски скорости (1-2) при нормални условия и ви- соки скорости (3) за интензивна миризма и пара.
• * Лампите на аспиратора са поставени за осветяване на зоната за готвене.

Използването им за осветление на околната среда ще доведе до ненужни разходи на енергия и недостатъчно осветление.

3.3 Инструкции за експлоатация

• Вашият уред съдържа мотор с различни скорости.
• За по-добри показатели препоръчваме да използвате ниски скорости при нормални условия и високи скорости в случаи на силни миризми и интензивни пари.
• Можете да стартирате ваши уред, като натиснете бутона за настройка на желаната скорост. (А, В, С)
• Можете да осветите зоната за готвене, като натиснете лампата (D)

3.4 Автоматично Спиране

Вашият уред има функция за Автоматично Спиране, позволяваща му да се проветрява за малко по-дълго време и премахва неже-

3 Функциониране на Уреда

ланите миризми и пари вътре в околната среда и автоматично се изключва след приключване на готвенето. За да активирате функцията за Автоматично Спиране, натиснете произволен бутон за степен на скорост (А, В, С) на контролния панел за повече от 2 секунди; 15-минутната функция на таймера ще се активира. Когато функцията за автоматично спиране е активна, натискането на същия бутон за скорост изключва функцията за автоматично спиране и двигателят на уреда ще спре. Тази функция се деактивира, когато превключвате между различни етапи на скоростта. Ако иска-те уредът да спре автоматично, трябва да активирате функцията за автоматично спиране отново.

Крушка
Мощност на Крушката (W)	3
Държач / Фа-сунга	GZ 10
Напрежение на Крушката (V)	220 - 240
Размер (мм) 53 x	50
ILCOS Код DR/F3	-220-240-GZ10-50-53

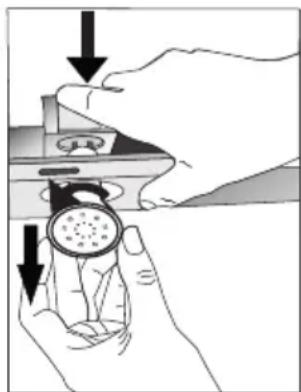

3.5 Подмяна на Лампата

MAX 3 W

Направете електрическите връзки на уреда. Вашият уред използва 3W точкова LED лампа. За да смените халогенните лампи, на-тиснете надолу държача на лампата отзад, завъртете го малко по посока обратна на часовникова-та стрелка и го извадете надолу. Приложете горната процес в об-ратен ред, за да инсталирате нови лампи (Фигура 3).

3 Функциониране на Уреда

3.6 Управление чрез Димоотводна Връзка

• Парата се извлича

през димоотвода, който се зак- репва към свързващата глава на аспиратора.

• Диаметърът на димоотвода трябва да е същият като свърз-ващото ядро. При хоризонтални настройки тръбата трябва да има лек наклон нагоре (около 10 °), така че въздухът да излиза лесно от помещението.

3.7 Управление без Димоотводна Връзка

• Въздухът се филтрира през въглеродния филтър и се рециркулира в помещението. Въглеродният филтър се използва, когато е невъзможно да се използва димоотвод в къщата.
• При употреба без димоотвод из- вадете капаците от димоотвод- ния адаптер.
• Извадете масления филтър. За да инсталирате въглеродния филтър, поставете филтъра върху разделите, като го центри-рате върху пластмасовото парче от двете страни на тялото на вентилатора, затегнете го, като завъртите надясно или наляво.
• Сменете алуминиевия маслен филтър.

4 Почистване и поддръжка

Преди почистване и поддръжка изключете продукта от контакта или го изключете от копчето.

алуминиеви маслени филтри се използват за задържане на маслените частици във въздуха.

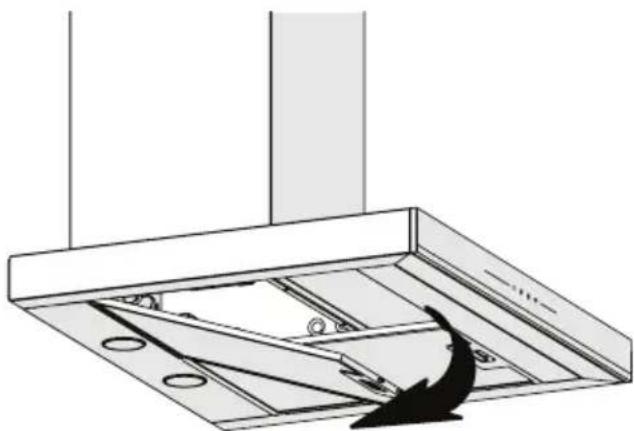

4.1 Почистване на Алуминиеви Маслени Филтри

Алуминиевият маслен филтър се използва за задържане на маслените частици във въздуха. Алуминиевите филтри могат да променят цвета си след много- кратно почистване. Това е nor- мално и не е нужно да сменяте филтрите си.

- Избутайте ключалката на алумниевия филтър напред.

- След това го издърпайте леко надолу и го издърпайте (Фигура 4). В противен случай можете да огънете филтъра. Измийте и изплакнете алуминиевите маслени филтри с течен препарат и заменете алуминиевите маслени филтри в техните гнезда, като извършите посочените погоре стъпки в обратен ред. Тези

4 Почистване и поддръжка

Можете също да из- мивате алуминиевите маслени филтри в пе ралнята.

ВНИМАНИЕ

В случай на нормална употреба, почиствайте алуминиевите маслени филтри веднъж месечно.

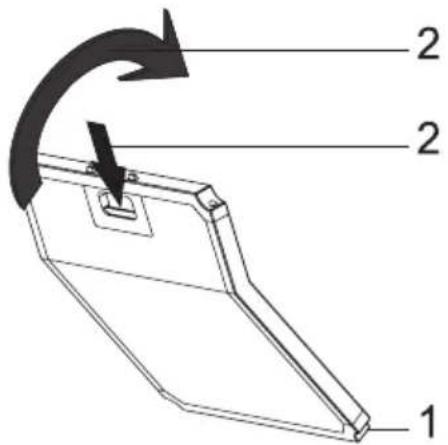

4.2 Подмяна на Въгле- родни Филтри

1 2 2

(Фиг. 5)

Купуваният от вас уред е подходящ за използване с въглеродни филтри.

• Извадете алуминиевите маслени филтри (Фигура 4).
• Поставете долната част на въглеродния филтър в шкафа на двигателя (Фигура 5).
• Натиснете ушенцето на въглеродния филтър и го бутнете напред, уверете се, че ушенцата на въглеродния филтър са се фиксирали и блокирали. (Фигура 5).
• Поставете алуминиевите мас-

лени филтри.

ВНИМАНИЕ

Карбоновият филтър никога не трябва да се мие.

ВНИМАНИЕ

Сменяйте въглеродните филтри веднъж на всеки 3 месеца.

ВНИМАНИЕ

Можете да закупите въглеродния филтър от оторизирани търговци.

5

Монтиране на Уреда

ВНИМАНИЕ!

Преди да започнете монтажа, прочетете информацията за безопасност в Ръководството за потребителя.

ВНИМАНИЕ!

Ако не извършите монтажа с винтове и стабилизатори в съответствие с тези инструкции, това може да доведе до токов удар.

За монтажа на аспиратора се свържете с най-близкия оторизиран сервиз.

Отговорност на клиента е да под- готви местоположението и елек- трическата инсталация на аспира- тора.

• Преди монтажа трябва да се вземе предвид разстоянието между печката и аспиратора. Това разстояние трябва да бъде 65 см (фиг. 6).

• При газови печки, разстоянието трябва да бъде измерено от по-върхността на решетката,
  • И от повърхността на стъклото за електрически печки.

• Продукт

5

Монтиране на Уреда

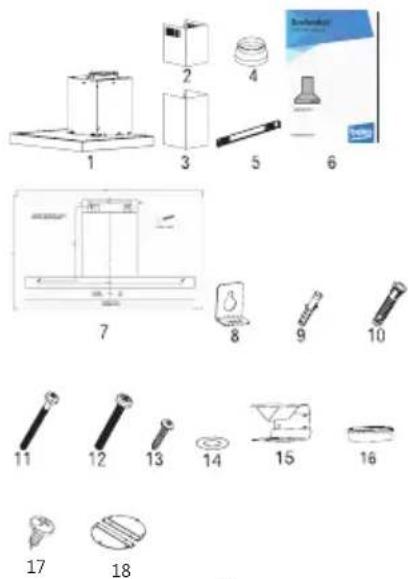

5.2 Монтажни Аксесоари

1. Вътрешна тръба

2. Външен димоотвод

3. ∅150/120mm Адаптер за Димоотвод

4. Свързваща планка за тръбата

5. Ръководство на потребителя

6. Тип на сглобката

7. 2x Окачващи Плочи

8. 2x ∅6 мм Пластмасов Дюбел

9. 4x ∅10 мм Пластмасов Дюбел

10. 4x 5,5x60 Винт за Стенен Монтаж

11. 2x M5x35 Винт за Свързване на Плочата

12. 2x 3,9x22 винт за свързващата планка на тръбата

13. 2x M4 Шайба

14. Въздушна преграда

15. Пластмасов Адаптер (Въздушен Превключвател)

16. 2x 3.5x9.5 Винт за за свързва- ща табела към комина

17. Скоба за комин

Информацията, необходима, за да се направи местоположението подходящо за монтиране на аспиратора, е дадена по-долу.

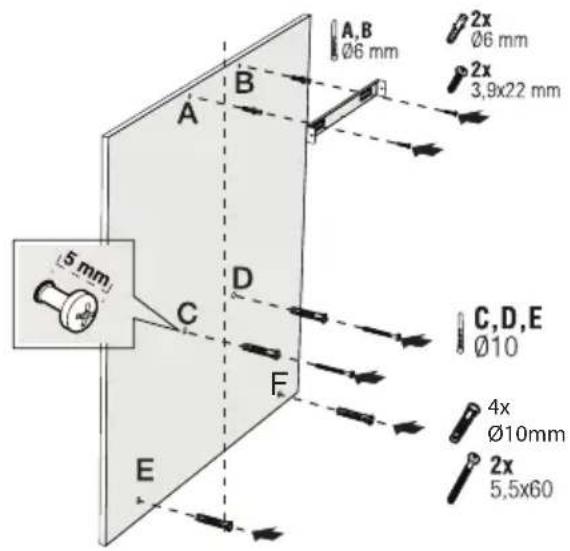

5.3 Монтаж на стена

- Стената трябва да е равна, права и да има достатъчна носеща способност.

- Дълбочината на пробитите отвори трябва да съответства на дължината на болтовете.

- Предоставените болтове и дюбели са подходящи за тухлени стени. За други строителни материали (напр. Гипсокартон, плоча, порест бетон) трябва да се използват подходящи фиксиращи дюбели и гайки.

A,B Ø6 mm 2x Ø6 mm 2x 3,9x22 mm 15 mm C,D,E Ø10 4x Ø10mm 2x 5,5x60

(Фигура 7)

5

Монтиране на Уреда

ВНИМАНИЕ

Преди пробиване се уверете, че няма токови, газови или водопроводни тръби в непосредствена близост до местата на пробиване.

Начертайте линия на средно местоположение от тавана перпендикулярно на долния ръб на аспиратора ().

Фиксирайте схемата за монтаж на стената. За точки А и В вземете за ориентир максимальните размери на аспиратора, а точките за пробиване А и В, които сте маркирали с бормашина ∅6 мм, и поставете ∅6мм пластмасови тапи за стена. Закрепете димоотводната плоча към стената с 2 винта 3,9x22 (Фигура 8).

За да закрепите корпуса на аспиратора, пробийте точките C, D, E,F зададени в шаблона за монтаж, с бормашина ∅10 мм и поставете пластмасови дюбели ∅10 мм в тези точки (Фигура 8).

Закрепете 2 части от 5.5x60 винт за окачване към точки C и D с хла-бина 5 мм между главата на винта и стената (Фигура 8).

Монтирайте две части висящи плочи към тялото на аспиратора с монтажни винтове M5x35 (Фигура 8).

Задръжте аспиратора и го поста- вете върху монтажните винтове на стената и затегнете винтовете (Фигура 9).

Монтирайте шайби М4 на винтовете за окачване 5.5x60. Закрепете аспиратора с винт 5.5x60 към стената през монтажния отвор от вътрешната страна на уреда (Фигура 9).

5

Монтиране на Уреда

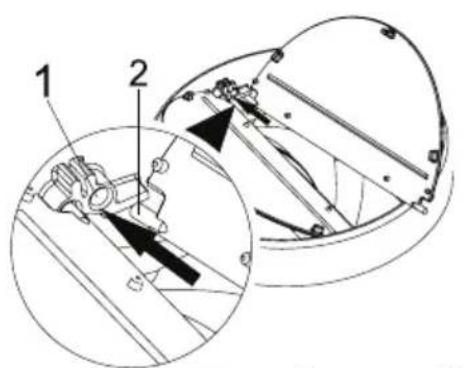

5.4 Свързване към Димоотвода

Ако използвате пластмасовия адаптер за димоотвод ∅ 120/150 мм, свържете единия край на тръбата към този адаптер, ако няма да го използвате, към директния изход на продукта. Свържете другия край на тръбата към ваши димоотвод. Проверете дали тези две връзки са достатъчно стегнати, за да не излязат, когато уредът работи с пълна мощност. Проверете дали клапите в димоотвода работят, когато са затегнати

със скоби. Свържете димоотводния канал извън адаптера (Фигура 11 / а). Ако свързващият канал є монтиран вътре в адаптера, не трябва да се изсмуква въздух, тъй като димоотводът, който предотвратява връщането на въздуха, ще остане затворен (Фигура 11 / b). Дължината на тръбната връзка, както и броят на тръбите трябва да бъде възможно най-малък.

A : Димоотводна изходна тръба

В : Възвратни клапи

Вентилите са затворени, тогава уредът не работи и предотвратява навлизането на външна миризма и прах.

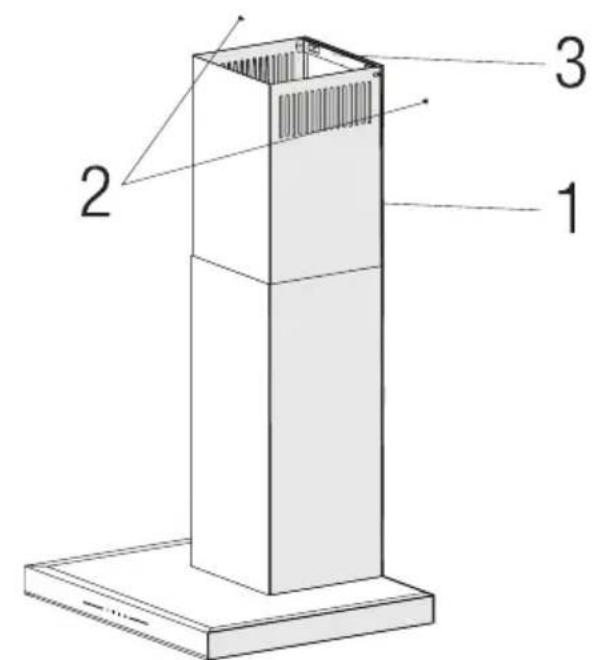

5.5 Монтаж на Аспиратора към Димоотвода

Направете електрическата връзка на аспиратора, преди да започнете инсталирането на димоотвода. Плъзнете димоотводните плочи около тялото. Инсталирайте димоотвода към табелата за закрепване на димоотвода, която щ е закрепена към стената от горните й външни ръбове (Фигура 12).

1 2 3

(Фигура 12)

1. Вътрешна тръба
2. 3.5×9.5 Винт
3. Свързваща планка за тръбата

5

Монтиране на Уреда

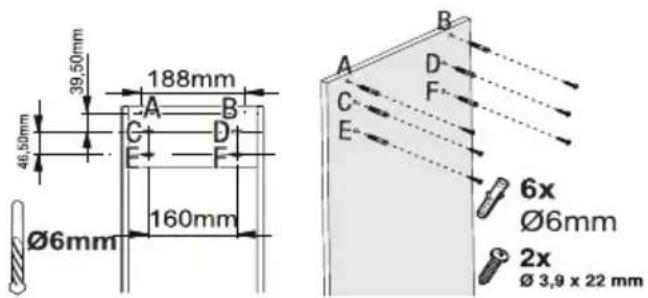

5.6 Монтаж на Въздушна Преграда (ВНСВ 93640 ВН)

Докато използвате с въглеродния филтър, с вашия уред се осигурява въздушна преграда с цел да освободите въздуха, който се почиства с въглероден филтър от перфорирания, разположен на димоотвода. Сглобете въздушната преграда както е показано по-долу.

39,50mm 188mm 46,50mm A B C D E F Ø6mm 160mm B D F 6x Ø6mm 2x Ø 3,9 x 22 mm

(Фиг. 13)

В средата на плочата за димо- отвода има разделител. Поставе- те средната точка на този раздел върху линията, която е начерта- на перпендикулярно на стената. Подравнете хоризонтално и мар- кирайте отворите с химикалка, къ- дето ще бъде монтирана свързва- щата плоча (Фигура 13 / А, В).

Закрепете димоотводната плоча към стената с винтове 3.9x22 (Фигура 13 / A, B).

За монтажа на въздушната пре- града, пробийте точки C, D, E, F със свредло ∅6 мм и поставете пластмасовите дюбели ∅6 мм (Фигура 13).

1 2

(Фиг. 14)

1- Въздушна преграда
2-Пластмасов димоотвод

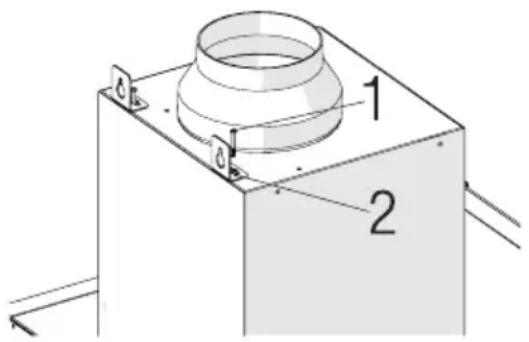

Прикрепете пластмасовия адаптер за димоотвода, който е включен в пакета, по посока на въздушната преграда. Закрепете димоотводния адаптер, като го завъртите в посоката на стрелката (Фигура 14).

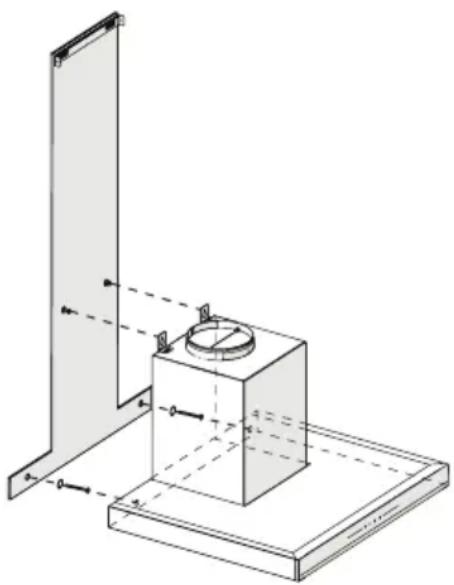

Сглобете групата на въздушната преграда с 3,9 x 22 винта от точки C, D, E, F, които вече сте подготвили (Фигура 13).

5 Монтиране на Уреда

1- Алуминиева Тръба за Изпуска- не на Въздух Сглобете тръбата за изпускане на въздух (Фигура 16).

Тъй като усукването и огъването в алумини- евата тръба ще доведе до намаляване на всму кателната мощност, из- бягвайте усукването и огъването, доколкото е възможно.

Отстраняване на неизправности	Първопричина Помощ
Уредът не работи.	Проверете предпазителите си.	Възможно е пред- пазителят да бъде раздут, прегледайте и го възстановете.
Уредът не работи.	Проверете електрическата връзка.	Главното напрежение трябва да бъде между 220 и 240 V.
Уредът не работи.	Проверете електрическата връзка.	Проверете дали работи друг уред във вашата кухня.
Осветлението не работи.	Проверете електрическата връзка.	Главното напрежение трябва да бъде между 220 и 240 V.
Осветлението не работи.	Проверете превключвателя на лампата.	Ключът на лампата трябва да е в позиция “оп” (вкл.).
Осветлението не работи.	Проверете лампите. Лампите на уреда трябва да светят.
Входът на въз- духа на уреда е недостать-чен.	Проверете алуминиевия филтър.	При нормални работ- ни условия алумини- евият маслен филтър се почиства поне веднъж месечно.
Входът на въз- духа на уреда е недостать-чен.	Проверете въздуха към димоотвода.	Димоотводът трябва да бъде във "включе- но" положение.
Входът на въз- духа на уреда е недостать-чен.	Проверете въглеродния филтър.	При продукти, които работят с въглеродни филтри, въглеродни- ят филтър трябва да се подменя веднъж на всеки 3 месеца при нормални усло- вия на работа.
