NÁVOD NA OBSLUHU BHCB93640BH BEKO

Najskôr si prečítajte túto príručku!

Vážení zákazníci,

Ďakujeme Vám, že ste si zvolili spotrebič BEKO. Boli by sme radi, keby ste dosiahli optimálnu účinnosť tohto vysoko kvalitného výrobku, ktorý bol vyrobený pomocou najmodernejších technológií. Pred použitím sa uistite, že ste si túto príručku a doplnkovú dokumentáciu prečítali a porozumeli jej, a pred použitím si ju uschovajte ako referenciu. Priložte túto príručku k spotrebiči, ak ho odovzdáte niekomu inému. Dodržiavajte všetky varovania a informácie uvedené v tomto dokumente a postupujte podľa pokynov.

Nezabúdajte, že táto Užívatel'ská príručka sa môže vzt'ahovať na viacero modelov výrobkov. Príručka jasne ukáže všetky variácie rôznych modelov.

V tejto príručke sa používajú tieto symboly:

Dôležité informácie a odporúčania týka-júce sa používania spotrebiča.

Varovanie pred úrazom elektrickým prúdom,

Nebezpečenstvo požiaru.

Tento produkt bol vyrobený v moderných zariadeniach rešpektujúcich životné prostredie bez poškodenia prírody.

1 Dôležité bezpečnostné a environmentálne pokyny

Táto časť obsahuje bezpečnostné pokyny, ktoré pomôžu ochrániť pred zranením osôb, poškodením majetku, vznikom požiaru alebo pred zásahom elektrickým prúdom. Nedodržanie týchto pokynov zruší platnosť akejkoľvek záruky.

- Produkty Beko splňajú platné bezpečnostné štandardy. V prípade akéhokol'vek poškodenia spotrebiča alebo napájacieho kábla musí byť oprava alebo výmena vykonaná predajcom, servisným centrom alebo odborníkom z autorizovaného servisu, aby sa predišlo akémukol'vek nebezpečenstvu. Chybná alebo neodborná oprava môže pre užívatel'a predstavovať nebezpečenstvo a riziko.

- Tento spotrebič je určený len na použitie v domácnostiach a podobných prostrediach, ako sú napríklad:

– kuchynky pre zamestnancov v obcho- doch, kanceláriách a iných pracovných prostrediach,

- Spotrebič používajte iba na určený účel,

ako je popísané v tomto návode.

- Výrobca nenesie žiadnu zodpovednosť za žiadne škody spôsobené nesprávnou alebo nevhodnou inštaláciou alebo nevhodným používaním produktu.

- Tento spotrebič môžu používať deti staršie ako 8 rokov a osoby so zníženými fyzickými, vnemovými alebo mentálnymi schopnostami, prípadne nedostatkom skúseností a vedomostí, pokiaľ sú počas prevádzky spotrebiča pod náležitým dozorom alebo sú im dané inštrukcie o bezpečnom používaní spotrebiča a sú si vedomí sprievodných rizík.

- Deťom nesmie byť dovolené hrať sa so spotrebičom. Deti bez dozoru nesmú vykonávať čistenie ani používatel’skú údržbu.

- Minimálna vzdialenost medzi varnými plochami sporáka a najnižšou častou odsávača musí byť najmenej 65 cm.

- Ak sa v pokynoch pre plynový sporák uvádza väčšia vzdialenost, musíte ju zohl'adnit'.

- Spotrebič zapájajte iba do uzemnenej zá-suvky.

VAROVANIE: Spotrebič nepripájajte k elektrickej sieti, kým úplne nedokončíte inštaláciu.

• Spotrebič umiestnite tak, aby bola zástrčka vždy prístupná.
• Nedotýkajte sa lámp, ak boli v prevádzke po dlhý čas. Kedže sú horúce, mohli by ste si popáliť ruky.

- Dodržiavajte predpisy vydané kompetentnými úradmi týkajúce sa vypúštania odsávaného vzduchu (toto neplatí pre použitie bez dymovodu).

- Váš spotrebič spustite len vtedy, ak je na varnej doske hrniec, panvica atd'. V opačnom prípade môže teplo spôsobit' deformáciu niektorých častí vášho spotrebiča.

- Varnú dosku vypnite pred tým, ako z nej zložíte hrniec, panvicu a pod.

- Na varnej doske nenechávajte horúci olej. Panvice s horúcim olejom môžu zapríčinit samovznietenie.

- Dávajte pozor na závesy a prikrývky, kedže by olej pri tepelnej úprave mohol vzbíknut, napr. pri smažení.

- Filter mastnoty sa musí vymieňať aspoň raz mesačne. Uhlíkový filter sa musí vymieňať aspoň každé 3 mesiace.

- Spotrebič musí byť čistený v súlade s používatel'skou príručkou. Ak čistenie ne-

bolo vykonané v súlade s používatel'skou príručkou, môže hroziť nebezpečenstvo požiaru.

• Súčasné filtre nenahrádzajte materiálmi, ktoré nie sú ohňovzdorné.
• Používajte len originálne časti odporúčané výrobcom.
• Spotrebič nespúšťajte bez filtra a filtre nevyberajte počas prevádzky spotrebiča.
  • V prípade, ak sa na spotrebiči objavia plamene, odpojte spotrebič aj zariadenia určené na varenie od elektrickej siete.
  • V prípade vzniku ohňa zakryte plamene a nikdy nepoužívajte vodné hasiace prístroje.
• Spotrebič odpojte pred každým čistením a v prípade, že ho nepoužívate.

- Negativny tlak prostredia by nemal presiahnuť 4 Pa (4 x 10 bar), pokial' je digestor pre elektrickú varnú dosku v prevádzke súčasne so spotrebičmi fungujúcimi na inom type energie.

• V prostredí, kde je tento spotrebič používaný, musia byť výfuky zariadení fungujúcich na palivách, ako je olej alebo plyn, napr. izbové vykurovacie telesá, úplne oddelené alebo tieto zariadenia musia byť hermetického typu.

- Pri montáži dymovodu použite potrubie s priemerom 120 mm alebo 150 mm. Pripojenie cez potrubie musí byť čo najkratšie a mať čo najmenej kolien.

Nebezpečenstvo udusenia! Všetky obaly

1 Dôležité bezpečnostné a environmentálne pokyny

uchovajte mimo dosahu detí.

VÝSTRAHA: Prístupné časti sa počas súčasného používania so spotrebičmi na varenie môžu zahriat.

• Výfuk spotrebiča nesmie byť napojený na vzduchové potrubia, ktoré obsahujú iný dym.
• Vetranie miestnosti môže byť nedosta-točné, ak sa digestor pre elektrické varné dosky používa súčasne so zariadeniami využívajúcimi plyn alebo iné palivá (toto sa nevztahuje na zariadenia, ktoré vypúšťajú vzduch spät do tej istej miestnosti).
• Predmety položené na spotrebič môžu spadnúť. Na spotrebič neklad'te žiadne predmety.
• Pod spotrebičom neflambujte.

VAROVANIE: Pred inštaláciou digestora odstráňte ochranné fólie.

• Počas prevádzky pod digestorom nikdy ne- nechávajte vysoké priame plamene.
• Fritézy sa musia počas používania nepretržite monitorovat: prehriaty olej môže vzplanúť.

1.2 Súlad so smernicou o OEEZ a likvidácia vyradeného produktu:

Tento výrobok je v súlade so smernicou o OEEZ. (2012/19/EU). Tento výrobok je označený klasifikačným symbolom pre odpad z elektrických a elektronických zariadení (OEEZ).

Tento symbol znamená to, že tento výrobok sa na konci jeho životnosti nesmie likvidovať spolu s iným domácim odpadom. Použité spotrebiče sa musia odovzdat' na oficiálnych zberných miestach na recykláciu elektrických a elektronických zariadení. Obrátte sa na miestne úrady alebo na predajcu, u ktorého ste si výrobok zakúpili, a informujte sa o umiestnení zberných zariadení. Každá domácnost' zohráva dôležitú úlohu v obnove a recyklácii starých spotrebičov.

Výrobok, ktorý ste si zakúpili, vyhovuje smernici EU RoHS (2011/65/EÚ). Neobsahuje škodlivé ani zakázané materiály špecifikované v tejto smernici.

1.4 Informácie o balení

Obalové materiály tohto výrobku sú vyrobené z recyklovateľných materiálov v súlade s našimi Národnými environmentálnymi predpismi. Baliaci materiál nelikvidujte spolu s domovým odpadom alebo inými druhmi odpadu. Odneste ich na zberné miesto baliaceho materiálu, určené miestnymi úradmi.

2 Všeobecný vzhľad

2.1 Prehl'ad

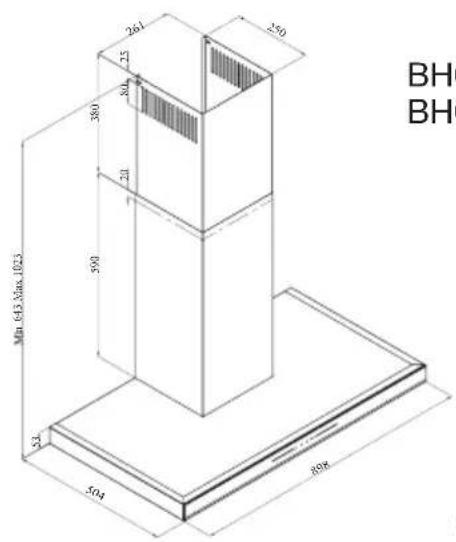

261 250 804 75 380 70 290 Mn 643 Max.1023 23 504 808 BHO BHO

1. Vnútorný vzduchovod
2. Vonkajší vzduchovod
3. Kontrolný panel
4. Hliníkový olejový filter
5. Osvetlenie varnej dosky

3 Prevádzka spotrebiča

3.1 Ovládanie zariadenia

KEY FUNKCIE
(A): Zapnutie/vypnutie svetla	Stlačením tohto tlačidla môžete osvietiť varnú oblast. Pre vypnutie lampy stlačte tlačidlo znovu.
(B): 1. Tlačidlo etapy	Prevádzkuje spotrebič pri prvej rýchlosti. Po opätovnom stlačení tohto tlačidla prístroj vypnete, stupeň rýchlosti obrazovky sa vypne.
(C): 2. Tlačidlo etapy	Prevádzkuje spotrebič pri druhej rýchlosti. Po opätovnom stlačení tohto tlačidla prístroj vypnete, stupeň rýchlosti obrazovky sa vypne.
(D) : Tlačidlo 3. fázy	Prevádzkuje spotrebič pri tretej rýchlosti. Po opätovnom stlačení tohto tlačidla prístroj vypnete, stupeň rýchlosti obrazovky sa vypne.

3.2 Energeticky úsporná prevádzka z hl'adiska úspory Používanie

• Pri používaní spotrebiča, upravte nastavenie rýchlosti podľa intenzity pary a zápachov, z dôvodu šetrenia energie.
• Používajte nízku rýchlost' (1-2) za obvyklých podmienok a vysokú rýchlost' (3) pri intenzívnom zápachu a pary.
• * Lampy na odsávači sú umiestnené pre osvetlenie priestoru na varenie.

Ich používanie na osvetlenie priestoru bude viest k zbytočným výdavkom energie a k nedostatočnému osvetleniu.

• Váš spotrebič obsahuje motor, ktorý má premenlivú rýchlost.
• Pre lepšiu výkonnost odporúčame používať nízke rýchlosti za normálnych podmienok a vysoké rýchlosti v prípade silnych zápachov a intenzívnych výparov.
• Spotrebič môžete spustiť stlačením tlačidla požadovaného nastavenia rýchlosti. (A, B, C)

- Varnú zónu môžete osvetlit' stlačením lampy (D).

Váš prístroj má funkciu automatického zastavenia, ktorá umožňuje trochu vetrať a odstránit nežiaduce pachy a pary vo vnútri prostredia a po ukončení varenia sa automaticky vypne. Ak chcete povoliť funkciu automatického zastavenia, stlačte l'ubovoľné tlačidlo rýchlostného stupňa (A, B, C) na ovládacom paneli dlhšie ako 2 sekundy; aktivuje sa funkcia 15-minútového časovača. Ak je funkcia automatického zastavenia aktívna, stlačením toho istého tlačidla rýchlosti sa deaktivuje funkcia automatického zastavenia a motor spotrebiča sa zastaví. Táto funkcia je vypnutá, ked’ prepínate medzi rôznymi stupňami rýchlosti. Ak chcete, aby sa zariadenie zastavilo automaticky, musíte znova povoliť funkciu automatického zastavenia.

3 Prevádzka spotrebiča

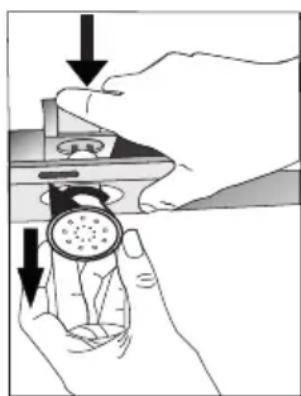

3.5 Výmena žiaroviek

MAX 3 W

Vykonajte elektrické pripojenie spotrebiča. Váš spotrebič používa bodové LED svetlo 3W. Pri výmene žiaroviek zatlačte držiak smerom dozadu, otočte ho proti smeru hodinových ručičiek a vyberte ho smerom dole. Použite vyššie uvedenú operáciu dozadu a nainštalujte nové žiarovky (obrázok 3).

Žiarovka
Výkon žiarovky (W)	3
Držiak / zásuvka GZ 10
Napätie žiarovky (V)	220 - 240
Veľkosť (mm) 53 x 50
ILCOS kód DR/F3-220	-240-GZ10-50-53

3.6 Prevádzka s komínom

- Para sa odvádza cez komínové potrubie, ktoré je pripevnené k pripojovacej hlave na odsávači pár.

- Priemer komína musí byť rovnaký ako spojovací krúžok. V horizontálnych nastaveniach musí mať potrubie mierny sklon nahor (okolo 10 °), aby mohol vzduch l'ahko unikať z miestnosti.

3.7 Prevádzka bez komína

- Vzduch sa filtruje cez uhlíkový filter a recirkuluje v miestnosti. Uhlíkový filter sa používa, keď nie je možné v dome použiť komín.

• Pri bezprúdovom používaní odstráňte klapky vo vnútri komínového adaptéra.
• Vyberte olejový filter. Ak chcete nainštalovať uhlíkový filter, nasad’te filter na úchytky centrovaním na plastový kus na oboch stranách tela ventilátora. dotiahnite ho otočením doprava alebo doľava.
  • Vymeňte hliníkový olejový filter.

4 Čistenie a údržba

4.1 Čistenie hliníkových olejových filtrov

Hliníkový olejový filter sa používa na zadržiavanie olejových častíc vo vzduchu. Hliníkové filtre môžu po opakovanom vyčistení zmenit farbu. Je to normálne a nemusíte menit' filtre.

• Hliníkový olejový filter zatlačte dopredu.
• Potom ho mierne potiahnite a vytiahnite (Obrázok 4). V opačnom prípade môžete filter ohnút. Hliníkový olejový filter umyte a opláchnite tekutým čistiacim prostriedkom a vrátte hliníkový olejový filter so svojich uložení vykonaním vyššie uvedených krokov v opačnom poradí. Tieto hliníkové olejové filtre sa používajú na zadržiavanie olejových častíc vo vzduchu.

Hliníkové olejové filtre môžete tiež umyť v umývačke riadu.

VÝSTRAHA

V prípade normálneho používania vyčistite hliníkový olejový filter raz za mesiac.

4 Čistenie a údržba

Spotrebič, ktorý ste si zakúpili, je vhodný pre použitie s uhlíkovými filtrami.

• Vyberte hliníkové olejové filtre (obrázok 4).
• Umiestnite spodnú časť uhlíkového filtra do skrinky motora (Obrázok č. 5).
• Stlačte jazýček uhlíkového filtra a zatlačte ho dopredu a uistite sa, že úchytky uhlíkového filtra sú zasunuté a uzamknuté. (Obrázok č. 5).
• Pripojte hliníkové olejové filtre.

VÝSTRAHA

Uhlíkový filter môžete získat' od autorizovaných servisov.

5

Inštalácia Spotrebiča

UPOZORNENIE!

Pred začatím inštalácie si prečítajte bezpečnostné pokyny v používatel'skej príručke.

UPOZORNENIE!

Neinštalovanie skrutiek a stabilizátorov podľa týchto pokynov môže mať za následok úraz elektrickým prúdom.

Ak chcete nainštalovať odsávač pár, kontaktujte najbližšiu autorizovanú službu.

Zákazník je zodpovedný za prípravu umiestnenia a elektrickej inštalácie odsávača pár.

5.1 Pozícia spotrebiča

65 cm

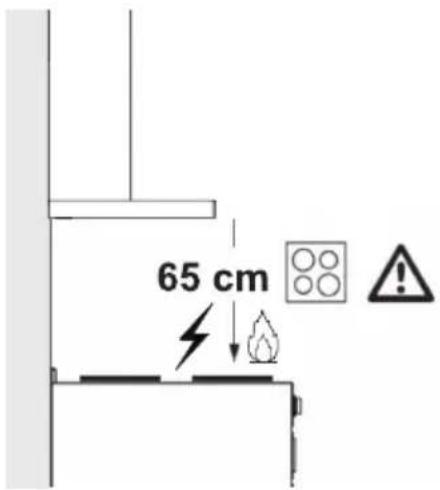

(Obrázok č. 6)

- Pred zmontovaním zvážte vzdialenost' medzi sporákom a odsávačom. Táto vzdialenost' musí byť aspoň 65 cm (obrázok 6).

- U plynových sporákov sa musí merat' vzdiale- nosť od povrchu mriežky,

- pre elektrické sporáky od povrchu skla.

5.2 Inštalačné príslušenstvo

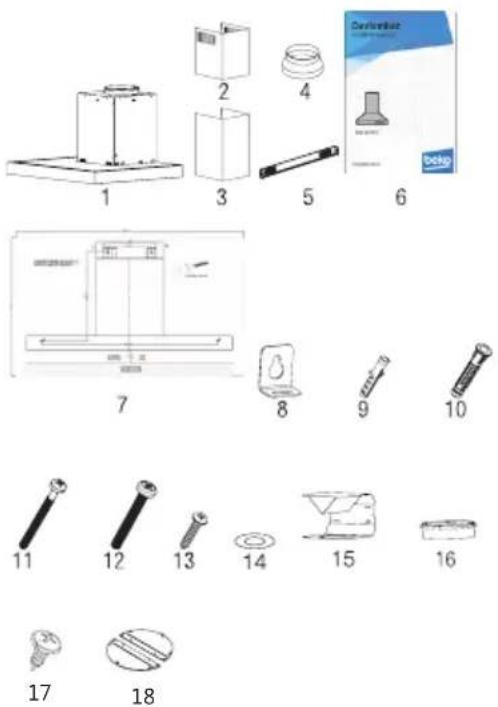

1. Výrobok
2. Vnútorný vzduchovod
3. Vonkajší vzduchovod
4. ∅150/120 mm Adaptér vzduchovodu
5. Komínová prípojová doska
6. Návod na použitie
7. Rozmery zostavy
8. 2x Závesné dosky
9. 2x ∅6mm Plastová hmoždinka
10. 4x ∅10mm Plastová hmoždinka
11. 4x5.5x60 Skrutka pre upevnenie na stenu
12. 2x M5x35 Skrutka na pripojenie závesnej dosky
13. 2x 3.9x22 Skrutka prípojnej dosky vzduchovodu
14. Podložka 2x M4
15. Vzduchová clona
16. Plastový adaptér (odvádzač vzduchu)
17. Skrutka na pripojenie komína 2x 3,5x9,5
18. Kovová komínová svorka

Informácie potrebné pre miesto vhodné miesto na inštaláciu odsávača pár, sú uvedené nižšie.

5 Inštalácia Spotrebiča

5.3 Inštalácia spotrebiča na stenu

• Stena musí byť plochý, rovný a musí mať dostatočnú nosnosť.
• Híbka navrtaných otvorov musí byť v súlade s dlžkou skrutiek.
• Dodané skrutky a hmoždinky sú vhodné pre tehlové steny. Pri ostatných stavebných materiáloch (napr. sadrokartón, doska, pórobetón) sa použijú vhodné upevňovacie hmoždinky a matice.

A,B Ø6 mm 2x Ø6 mm 2x 3,9x22 mm 5 mm A B C,D,E Ø10 4x Ø10mm 2x 5,5x60 E F D

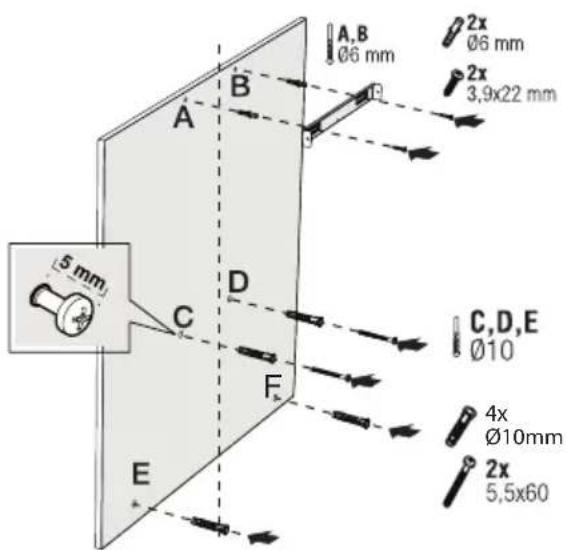

(Obrázok č. 7)

VÝSTRAHA

Pred vrtaním sa uistite, že v tesnej blízkosti miest vrtania nie sú rozvody elektriny, plynu alebo vody.

Nakreslite strednú čiaru od stropu kolmo na dolný okraj odsávača ().

Namontujte schému montáže na stenu. Pokial' ide o body A a B, bertę ako referenciu maximálne rozmery odsávača pár a vyvítajte body A a B, ktoré ste označili vrtákom ∅6mm, a vložte ∅6mm plastové hmoždinky. Nainštalujte spojovaciu dosku pre odvod pár k stene pomocou 2 kusov skrutiek 3,9x22 (Obrázok č. 8).

Ak chcete namontovať telo odsávača pár, vy-výtajte body C, D, E, F uvedené na inštalačnej šablóne pomocou ∅10mm vrtáka a do týchto bodov vložte plastové hmoždinky ∅10mm (Obrázok č. 8).

Namontujte 2 kusy upevňovacích skrutiek 5,5 x 60 do bodov C a D s vôlou 5 mm medzi hlavou skrutky a stenou ( Obrázok č. 8 ).

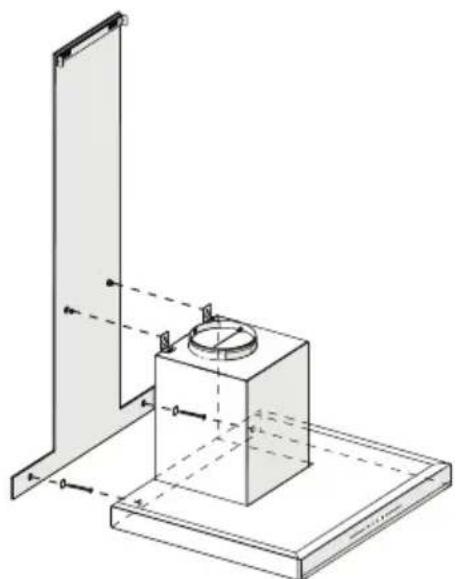

Namontujte dva kusy závesných dosiek na telo odsávača pomocou montážnych skrutiek M5x35 (Obrázok c. 8).

Inštalácia Spotrebiča

Ak sa chystáte použit' plastový komínový adaptér ∅ 120/150 mm, pripojte jeden koniec rúrky k tomuto adaptéru, ak ho nebudete používať, k priamemu výstupu na produkte. Pripojte druhý koniec rúry k vášmu komínu. Skontrolujte, či sú tieto dve spoje dostatočne pevné, aby sa nevysunuli, ked bude prístroj prevádzkovaný na plný výkon. Skontrolujte, či klapky vo vnútri komína fungujú, ked' sú uti- ahnuté

so svorkami. Pripojte potrubie pre odvod pár mimo adaptér (Obrázok 11/a). Ak je spojovací kanál namontovaný vo vnútri adaptera, nesmie dôjst k nasávaniu vzduchu, pretože komínová klapka, ktorá bráni spätnému toku vzduchu, zostane zatvorená (obrázok 11/b). Dlžka spojení rúr, ako aj počet kolien musí byt čo najmenší.

A: Výstupná rúra pre odvod pár

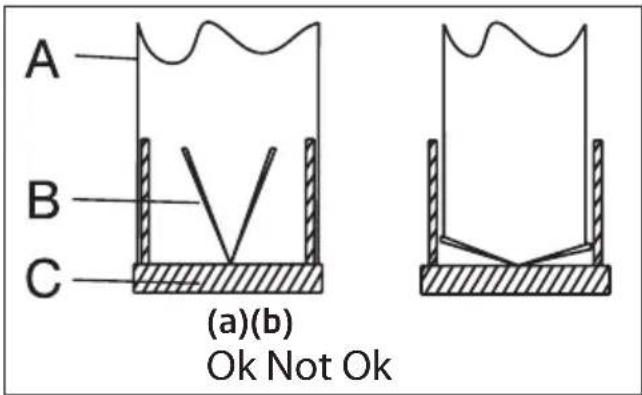

B: Spätné klapky

Ked' sú ventily zatvorené, potom prístroj nefunguje a zabraňuje vniknutiu vonkajšieho pachu a prachu.

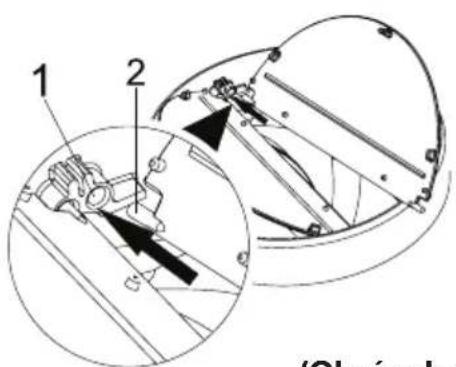

1 2 (Obrázok

(Obrázok č. 10)

A B C (a)(b) Ok Not Ok

(Obrázok č. 11)

5.5 Inštalácia odsávača do komína

Pred začatím inštalácie komína vykonajte elektrické pripojenie odsávača pár. Nasuňte komínové platne okolo tela odsávača.

Nainštalujte komínovú dosku na dosku na upevnenie komína, ktorá je pripevnená k stene z jej horných vonkajších okrajov (Obrázok č. 12).

1 2 3

(Obrázok č. 12)

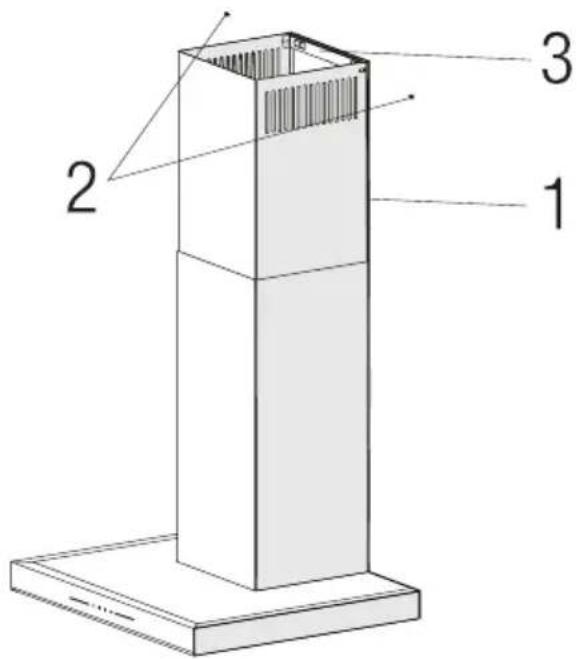

1. Vnútorný vzduchovod
2. 3.5x9.5 Skrutka
3. Komínová prípojová doska

5 Inštalácia Spotrebiča

5.6 Inštalácia vzduchovej clony (BHCB 93640 BH)

Počas používania s uhlíkovým filtrom sa so zariadením dodáva vzduchová clona s ciel'om opätovne uvol'niť vzduch, ktorý sa čistí uhlíkovým filtrom, z perforovaného otvoru umiestneného na komíne. Zostavte usmerňovač vzduchu ako je uvedené nižšie.

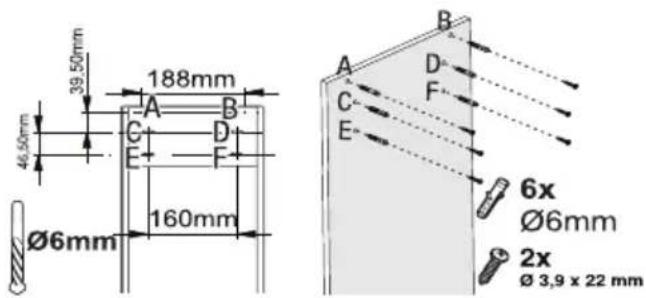

39.50mm 188mm 46.50mm A B C D E F Ø6mm 160mm B A D F C E 6x Ø6mm 2x Ø 3,9 x 22 mm

(Obr. č. 13)

Uprostred dosky na pripojenie komína sa nachádza jazýček. Umiestníte stredný bod tejto úchytky na čiaru, ktorá je nakreslená kolmo na stenu. Zarovnajte vodorovne a označte otvory, na ktoré sa pripojovacia platňa pripevní pomocou pera (Obrázok 13 / A, B).

Vyvítajte označené body vrtákom ∅6mm a do vyvítaných otvorov vložte dve plastové hmoždinky ∅6mm (obrázok 13 / A, B).

Dosku na pripojenie komína pripevnite na stenu pomocou skrutiek 3,9x22 (obrázok 13 / A, B).

Pri montáži vzduchového usmerňovača vy-výtajte body C, D, E, F s vrtákom ∅6 mm a plastovými hmoždinkami ∅6 mm (obrázok 13).

1 2

(Obr. č. 14)

1 - vzduchová clona
2 - plastový komín

Pripojte plastový komínový adaptér, ktorý je súčastou balenia, v smere k usmerňovača vzduchu. Adaptér komína zaistite jeho otočením v smere šípky (Obrázok 14).

Zostavte skupinu usmerňovačov vzduchu s 3,9 x 22 skrutkami z bodov C, D, E, F, ktoré ste už pripravili (obrázok č. 13).

Zostavte telo odsávača (Strana 12 / Obrázok č. 7).

5 Inštalácia Spotrebiča

1 - Hliníková výstupná trubica vzduchu Vytvorte zostavu potrubia na výstup vzduchu (Óbrázok č. 16).

Zvraty a ohyby hliníkovej rúry budú mať za následok zníženie výkonu nasávania vzduchu, vyhnite sa používaniu krútení a ohýbaní, ako je to len možné.

6 Riešenie problémov

Riešenie problémov	Príčina Pomoc
Zariadenie nefunguje.	Skontrolujte svoje poistky. Poistka môže byť vypálená, skontrolujte a obnovte ju.
Zariadenie nefunguje.	Skontrolujte elektrické pripojenie. Sieťové napätie musí byť medzi 220 a 240 V.
Zariadenie nefunguje.	Skontrolujte elektrické pripojenie. Skontrolujte, či vo vašej kuchyni funguje iný spotrebič.
Osvetľovacie svetlo nefunguje.	Skontrolujte elektrické pripojenie. Sieťové napätie musí byť medzi 220 a 240 V.
Osvetľovacie svetlo nefunguje.	Skontrolujte spínač žiarovky. Prepínač lampy musí byť v polohe "zapnuté".
Osvetľovacie svetlo nefunguje.	Skontrolujte žiarovky. Svietidla zariadenia sa musia rozsvietit'.
Prívod vzduchu do zariadenia nie je dostatočný.	Skontrolujte hliníkový filter. Za normálnych prevádzkových podmienok sa musí hliníkový olejový filter čistiť najmenej raz za mesiac.
Prívod vzduchu do zariadenia nie je dostatočný.	Skontrolujte odvod spalín. Komín na odvod vzduchu musí byť v polohe „zapnuté“.
Prívod vzduchu do zariadenia nie je dostatočný.	Skontrolujte uhlíkový filter. Filtre spotrebičov s uhlíkovými filtrami sa za normálnych podmienok vymieňajú raz za každé 3 mesiace.
